Передаточное число коробки передач – его значение и подсчет + видео

Передаточные числа КПП

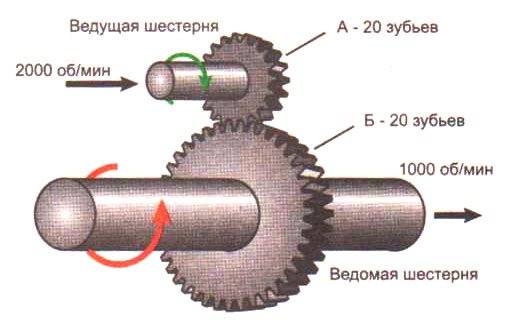

Изменение числа оборотов на разных передачах: давайте представим себе две шестерни у одной будет 10 зубцов, а у второй 20. Так как вторая шестерен больше, она успеет сделать только один оборот, следовательно первая сделает два вращения. Таким образом у разных шестерен разная скорость оборотов за минуту.

Пусть у нас будет 4 шестерни:

Первая, будет иметь 10 зубцов.
Вторая, будет иметь 20 зубцов.
Третья, будет иметь 10 зубцов.
И четвертая будет также как и вторая – 20 зубцов.

Пусть, первичный вал и первая шестерня будут вращаться со скоростью, к примеру 4000 оборотов за минуту. Тогда вторая шестерня будет вращаться медленней, исходя из вышесказанного, то есть – 2000 оборотов за минуту. Третья шестерня будет тоже делать 2000 оборотов за минуту, так как она закреплена на одном валу со второй шестерней. Получается, что четвертая шестерня будет самой медленной – 1000 оборотов за минуту.

Высчитав обороты за минуту, можно узнать передаточное число. Передаточное число двух пар первой и второй будет 2. Общее передаточное число 4. Это получается, что вторичный вал будет вращаться меньше в 4 раза. Вторичный вал может находится в состоянии покоя, что будет обеспечивать нейтральную передачу. Этого можно достигнуть путем съема зацепенения с третьей и четвертой шестерни. В автомате нейтралка необходима для буксировки автомобиля, используется во время поломки. В механической коробке используется для работы автомобиля если он долго стоит на месте в заведенном состоянии. Так или иначе, эта передача необходима любому автомобилю, но на автомате вы можете ни разу и не включить ее, за все время пользования машиной.

Так как коробка обладает большим набором шестерен, зацепив разные пары мы можем изменять передаточные числа.

Когда передаточное число 1, это обычно так называемая – 4 передача. На ней все валы вращаются одинаково. На самых мощных передачах 1-ой и задней двигатель обычно не испытывает перегрузок, но скорость езды автомобиля очень низкая.

Первая передача включается сразу, как только водитель садится за руль. Первая передача позволяет завести машину и сдвинуть ее с места, далее скорость увеличивается до передачи, комфортной для езды водителю. Водитель может переключаться на слабые и на мощные передачи. Все переключения на слабые передачи происходят последовательно, на сильные передачи можно переключиться перепрыгнув передачу, но так делать нежелательно. Например, с третьей передачи, можно сразу переключиться на пятую, тем самым пропуская четвертую передачу.

Если вы обладатель КПП, то все передачи будут изменяться плавно. За это отвечает гидравлическое или механическое преобразование крутящего элемента.

Чаще всего по трассе ездят на высокой скорости на 4 и 5 передачах, это обусловлено не только экономией времени, но и экономией топлива.

Ни в коем случае нельзя быстро переключать передачи резкими движениями, так как это может навредить корректной работоспособности коробки. Передачи должны переключаться плавно, чтобы успели срабатывать синхронизаторы.

Влияние передаточного на динамику машины

Правильно подобранное передаточное обеспечивает взаимосвязанную работу всех элементов автомобиля. При выборе передаточного числа необходимо руководствоваться характеристиками двигателя, но не стоит забывать и про колеса, точнее про их размер.

Изменяя передаточную величину крутящего момента может увеличиваться или уменьшаться. Это достигается изменением зубьев у каждой шестерни.

Зависимость числа и мощности следующая, чем выше число, тем мощней передача. Это говорит о том, что мотор автомобиля будет в разы быстрее выкручивать заветное количество оборотов. Высокое число обеспечивает быстрое ускорение.

Слишком малая передаточная цифра будет позволять разгонять максимальную скорость, но при этом динамика авто нарушается, поэтому не стоит слишком занижать ее.

Наиболее близкие передаточные числа обеспечивают плавный и быстрый разгон.

Для обычной повседневной езды достаточно количества оборотов в 2000-3000 тыс. Эти значения обычно высвечиваются на тахометре, и если вам все еще не хватает скорости, то нужно всего лишь переключиться на более высокую передачу.

Передаточное число

Любое подвижное соединение, передающее усилие и меняющее направление движения, имеет свои технические характеристики. Основным критерием, определяющим изменение угловой скорости и направления движения, является передаточное число. С ним неразрывно связано изменение силы – передаточное отношение. Оно вычисляется для каждой передачи: ременной, цепной, зубчатой при проектировании механизмов и машин.

Перед тем как узнать передаточное число, надо посчитать количество зубьев на шестернях. Затем разделить их количество на ведомом колесе на аналогичный показатель ведущей шестерни. Число больше 1 означает повышающую передачу, увеличивающую количество оборотов, скорость. Если меньше 1, то передача понижающая, увеличивающая мощность, силу воздействия.

Передаточное отношение зубчатой передачи

Значение передаточного числа зубчатой передачи совпадает передаточным отношением. Величина угловой скорости и момента силы изменяется пропорционально диаметру, и соответственно количеству зубьев, но имеет обратное значение.

При схематическом изображении величины силы и перемещения шестерню и колесо можно представить в виде рычага с опорой в точке контакта зубьев и сторонами, равными диаметрам сопрягаемых деталей. При смещении на 1 зубец их крайние точки проходят одинаковое расстояние. Но угол поворота и крутящий момент на каждой детали разный.

Например, шестерня с 10 зубьями проворачивается на 36°. Одновременно с ней деталь с 30 зубцами смещается на 12°. Угловая скорость детали с меньшим диаметром значительно больше, в 3 раза. Одновременно и путь, который проходит точка на наружном диаметре имеет обратно пропорциональное отношение. На шестерне перемещение наружного диаметра меньше. Момент силы увеличивается обратно пропорционально соотношению перемещения.

Крутящий момент увеличивается вместе с радиусом детали. Он прямо пропорционален размеру плеча воздействия – длине воображаемого рычага.

Передаточное отношение показывает, насколько изменился момент силы при передаче его через зубчатое зацепление. Цифровое значение совпадает с переданным числом оборотов.

Передаточное отношение редуктора вычисляется по формуле:

где U₁₂ – передаточное отношение шестерни относительно колеса;

ω₁ и ω₂ – угловые скорости ведущего и ведомого элемента соединения;

Зубчатая передача имеет самый высокий КПД и наименьшую защиту от перегруза – ломается элемент приложения силы, приходится делать новую дорогостоящую деталь со сложной технологией изготовления.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Расчет МКПП — DRIVE2

Всем привет. После написания статьи по расчёту дизельной коробки для моей машины, я получаю кучу писем в личку с просьбами также рассчитать МКПП других обозначений. Мне в общем то не трудно, но на это уходит время, а время есть не всегда. В моей статье вроде бы всё понятно и прозрачно, но никто не хочет сам вникать. Поэтому в этой статье я попытаюсь показать как сделать такой расчет самостоятельно максимально быстро и просто, воспользовавшись специальной ТАБЛИЦЕЙ.

расчёт мкпп

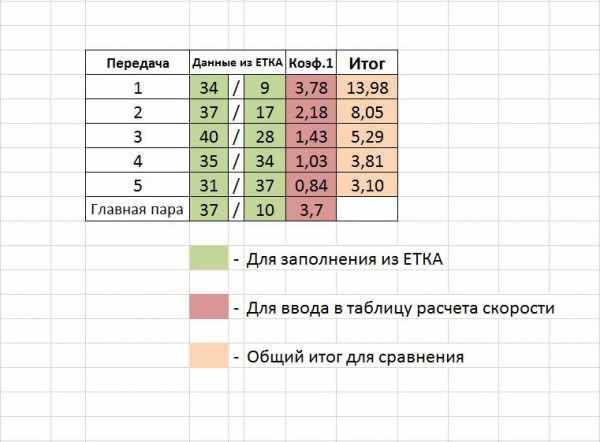

Вводить данные нужно только в зелёное поле, остальное рассчитается автоматически. Понятное дело, без данных каталога ЕТКА не обойтись, поэтому будем считать что он есть и установлен. Для примера я возьму расчет 5-ступ. МКПП EHV, которая ставилась на 1.8Т. Сначала ищем данные главной пары нашей коробки:

Полный размер

EHV 37/10

Там видим значение «37/10», его и вводим в таблицу в строке «главная пара» Далее ищем значения для каждой передачи нашей коробки EHV

Полный размер

EHV

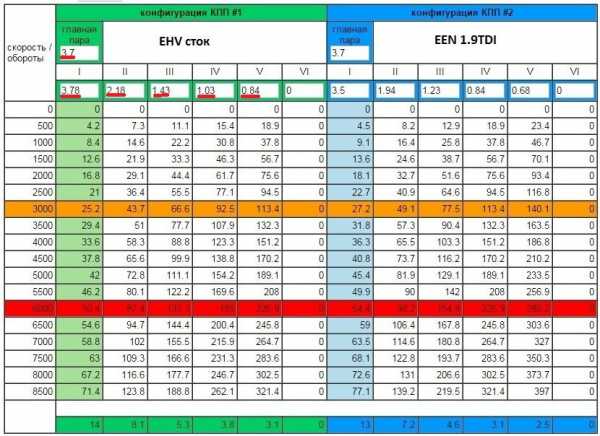

и аналогично вводим в таблицу соответственно передаче, получаем вот такой расчёт:

Расчет EHV

Далее переходим на ЭТОТ сайт для расчёта скорости на разных передачах, и вводим на сайте значения из красного столбика нашей таблицы:

В таблице скорость в км\ч на разных оборотах. Если этих данных не достаточно, то можно изучить оранжевый столбец «Итог»

В этом столбце общее передаточное число для каждой передачи конкретной коробки. Это поможет понять какая коробка в целом длиннее или короче. Сравниваем эти значения двух разных коробок, чем меньше, тем длиннее. Вот и все расчёты, вроде понятно. Если есть замечания или дополнения, с удовольствием внесу в статью

www.drive2.ru

Как можно использовать передаточное число

Передаточным числом называется отношение делительных диаметров зубчатых колёс (ведомого и ведущего). В первую очередь этим критерием пользуются проектировщики трансмиссии при разработке автомобиля. Они выбирают оптимальные параметры в связке с силовым агрегатом, которые подойдут для серийного производства.

К сведению!

Некоторые модели, сошедшие с конвейера, могут иметь отличия в трансмиссии, направленные на изменение тягово-скоростных свойств авто.

Водители серийных транспортных средств также могут варьировать передаточное отношение. Если динамика авто неудовлетворительна, а высокая скорость не нужна, выполняют ревизию трансмиссии с заменой главной передачи или КПП. В этом случае добиваются увеличения крутящего момента на приводе колёс. Такая модернизация позволяет двигателю быстрее достигать оборотов, на которых происходит максимальная отдача мощности. Автомобиль станет более резво откликаться на нажатие акселератора, а динамика его значительно улучшится.

Передаточное число оказывает серьезное влияние на динамические показатели и характеристики транспортного средства. В рамках проектирования трансмиссии инженеры отдельно учитывают мощность мотора и целевое назначение автомобиля, а затем подбирают оптимальные параметры для всех передач. При модернизации учитывают целесообразность тех или иных доработок, а также режимы, в каких будет эксплуатироваться машина.

Агрессивность

Залог агрессивного вождения – «короткие» передачи, определяющие необходимость частых переключений. Это означает, что чем интенсивнее разгон, тем ниже предельная скорость, которую может развить автомобиль на одной передаче. Поскольку для спортивной модели важна не только динамика, но и максимальная скорость, в их коробках, как правило, существенно больше ступеней, чем в гражданских версиях. Однако в этом правиле есть и исключения, поскольку наиболее мощные машины не нуждаются в низких передаточных числах нескольких первых передач — их тяги вполне достаточно для того, чтобы гарантировать интенсивный разгон и не утомлять водителя необходимостью частых переключений.

Например, Dodge Challenger Hellcat имеет первую передачу, которая позволяет разогнаться до 101,3 км/час. Это сделано специально, чтобы при измерении времени, необходимого для набора 100 км/час, не нужно было совершать переключения и терять драгоценные доли секунды, так и достигается наилучший результат.

Наиболее ярким примером такого подхода к подбору передаточных чисел коробки передач является Koenigsegg Regera, который достигает 402 км/час на 1-й передаче. И дело здесь вовсе не в стремлении поставить какой-либо рекорд, а в разумном подходе и учёте потенциала двигателя и сцепления с поверхностью дороги. То есть, если на этом автомобиле установить коробку передач с более «короткими» ступенями, то выигрыш в динамике достигнут не будет, поскольку на переключения потребуется дополнительное время, а излишняя тяга и крутящий момент попросту приведут к пробуксовке колёс.

Стоит также отметить, что при большом числе передач от конструкторов требуется провести большую работу, позволяющую удержать обороты при переключении на высшую ступень в зоне достижения наибольшей мощности и крутящего момента, что также усложняет конструкцию. Давно доказано, что до 300 км/час разгон спортивных автомобилей вполне обеспечивается тягой мощных моторов — им попросту не нужны пониженные передаточные отношения шестерней.

Что же касается гражданских машин, предназначенных для повседневной эксплуатации, то первые передачи, как правило, делают довольно короткими, с низким передаточным числом, что позволяет при достаточно скромном двигателе уверенно трогаться на подъём, ехать по рыхлому покрытию, разгоняться при сильной загрузке.

Не менее важны и такие показатели как полная и ходовая масса, поскольку их разница и определяет фактически допустимую грузоподъёмность, и чем она выше, тем более короткими должны быть начальные передачи в ряду.

Общий принцип работы КПП

Коробка передач — неотъемлемый компонент трансмиссии автомобиля, оснащённого двигателем внутреннего сгорания. Она служит для изменения частоты вращения в зависимости от скорости движения и режима работы мотора. Одновременно с вариацией количества оборотов выходного вала происходит увеличение или уменьшение крутящего момента, подаваемого на приводные колёса. Чем больше передаточное число, тем динамичней будет разгон, но предельная скорость будет меньше.

Работает КПП по принципу передачи вращения от одного зубчатого колеса к другому. Для соответствия скорости движения автомобиля оптимальным оборотам двигателя используют несколько пар с разными передаточными числами. Переключение между ступенями осуществляют вручную (МКПП) либо с помощью специального механизма (АКПП).

Планетарная передача

Широко применяется так называемая планетарная кинематическая схема. Она представляет собой механизм, предназначенный для передачи, преобразования вращательного движения. С этой целью используются зубчатые колеса, расположенные на перемещающейся оси. Конструктивными элементами являются: центральные зубчатые колеса, закреплённые на неподвижных осях, боковые зубчатые колеса (расположены на перемещающихся осях). Для обеспечения наилучшего эффекта планетарные механизмы изготовляются на параллельных осях.

Коэффициент полезного действия достаточно высокий. Его значение приближается к 0,98. Наиболее распространёнными являются конструкции, в которых применяются нескольких сателлитов. Их располагают с угловыми шагами равной величины.

Такие конструкции выполняются с постоянным или переменным передаточным отношением. Некоторые из них имеют возможность регулировки этого параметра. Они разработаны обратимыми и необратимыми. В обратимых образцах предусмотрено движение в прямом и обратном направлении. В необратимых конструкциях такое движение невозможно. Изменение передаточного отношения бывает ступенчатым или бесступенчатым. Ярким представителем первого агрегата является механическая коробка передач автомобиля. Второй вариант применяется в вариаторах.

Рассмотренные передаточные отношения передач рассчитываются на этапе проектирования агрегата при выборе кинематической схемы. С их помощью производится выбор типа соединения, определяется эффективность. Оценивается надёжность всего механизма.

Влияние передаточного числа на динамику авто

Правильно подобранное передаточное число коробки передач является залогом согласованной работы всей трансмиссии. При его подборе стоит руководствоваться, прежде всего, мощностью и моментными характеристиками двигателя, а также размерами колес и, безусловно, личностными пожеланиями водителя. Изменяя ПЧ, можно уменьшить либо увеличить величину перенаправляемого крутящего момента. Это осуществляется изменением числа зубьев на каждой из шестеренок.

Чем выше значение данного числа, тем «мощнее» и «короче» будет передача, а значит, мотор намного быстрее будет выкручивать необходимое количество оборотов, при этом набор скорости осуществляется так же быстро, но возникает потребность в более частом переключении передач, и, следовательно, максимальное значение скорости на каждой ступени будет несколько снижено. Повышенное ПЧ способствует более стремительному ускорению.

Уменьшение же значения передаточного числа приводит к увеличению максимальной скорости, однако это хорошо только в том случае, когда двигатель имеет достаточный запас мощности. Но это негативно сказывается на разгонной динамике авто. Чем ближе значения ПЧ, тем более быстрым и плавным будет разгон при переключении передач. При обычной езде количество оборотов должно находиться в пределах 2-2,5 тысячи, это значение можно увидеть на тахометре, как только обороты превышают данное значение, а вам при этом еще необходимо набрать скорость, нужно перейти на более повышенную передачу. Безусловно, переключение передач, должно быть только последовательным.

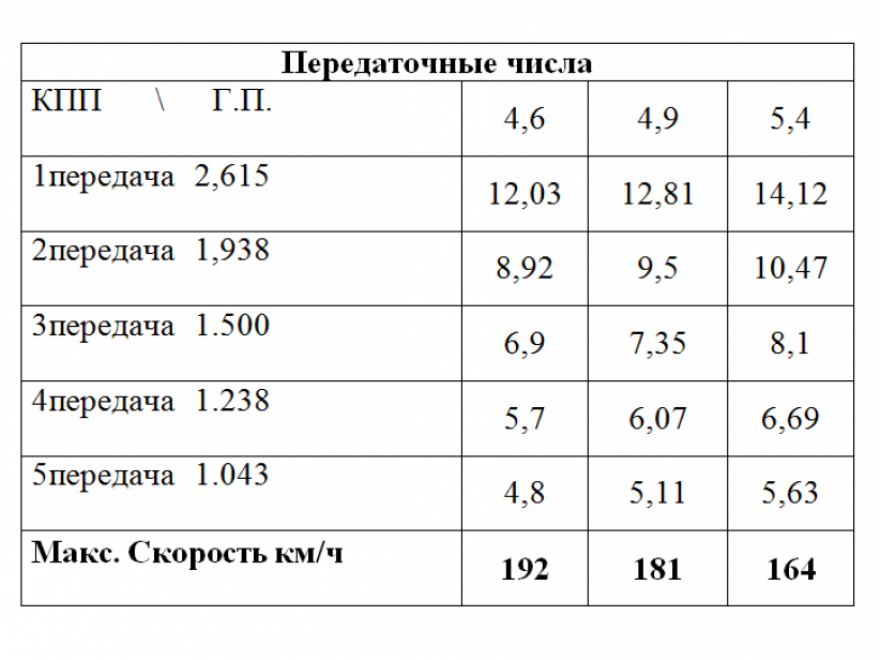

Передаточные числа каждой передачи с первой по пятую

Чтобы рассчитать передаточные числа КПП, можно воспользоваться следующей формулой:

К = К1/К2

При этом К1 – это число зубьев на ведомой шестеренке, тогда как К2 – количество их же на шестерне ведущей. Для определения передаточного числа от коробки на колеса нужно узнать соотношение ведомой шестеренки дифференциала и шестеренки вторичного вала КП.

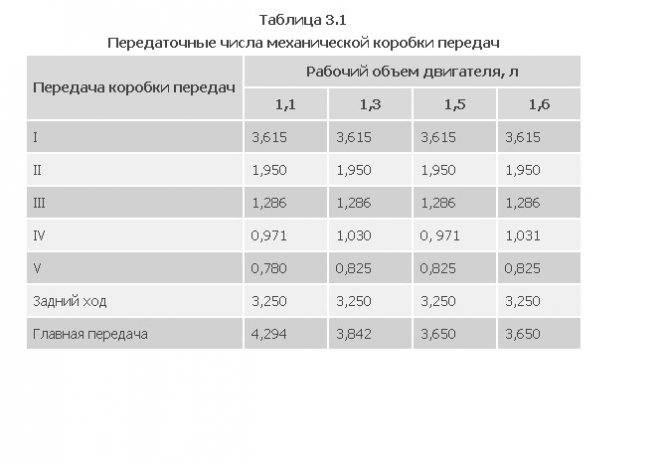

Передаточное число конкретного автомобиля указывается в инструкции по его эксплуатации. К примеру, на ВАЗ 21083 передаточные числа с 1 по 5 передачу соответствуют следующим показателям:

1 – 3,4.
2 – 2,5.
3 – 2,0.
4 – 1,7.
5 – 1,4.

Если авто оснащено 6-ступенчатой КП, то на шестой передаче передаточное число равно 1,2.

Как устроена коробка передач?

Как известно, механическая коробка переключения передач (МКПП) есть не что иное, как многоступенчатый шестеренный редуктор, в функции которого входит изменение крутящего момента. При этом переключение передач (скоростей) можно осуществлять только вручную, поэтому ее довольно часто называют еще и ручной коробкой передач.

Абсолютно любая КПП состоит из набора валов и расположенных на них шестерен. Ведущий вал соединен с маховиком посредством сцепления, а ведомый вал, в свою очередь, имеет жесткое соединение с карданным валом. Между ними расположен промежуточный вал, который и направляет вращение от ведущего к ведомому валу. Причем между собой все три этих узла взаимодействуют посредством расположенных на них шестеренок. Для того чтобы уменьшить шум, эти шестерни делают косозубыми.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

картер;
входной, выходной и промежуточный валы;
синхронизаторы;
ведущих и ведомых шестерней;
механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

подвижно на шлицах;
фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

рычага;
приводов;
ползунов;
вилки;
замка;
муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Что такое передаточное число коробки передач

Передаточное число является основной характеристикой зубчатой передачи. Такая передача передает крутящий момент от двигателя (в случае с автомобилем на ведущие колеса). Также зубчатая передача позволяет как уменьшить, так и увеличить крутящий момент, поступающий от двигателя. Изменение становится возможным благодаря увеличению или уменьшению количества зубцов на шестернях.

Итак, передаточное число (АКПП, МКПП) представляет собой отношение числа зубьев ведомой шестерни к числу зубьев ведущей шестерни в устройстве коробки передач, редуктора и т.д. Если просто, например, ведущая шестерня имеет 30 зубьев, а ведомая 60. В этом случае передаточное число такой зубчатой пары будет составлять 2, то есть 60:30.

Величина передаточного числа в коробке передач и редукторе напрямую оказывает влияние на динамику разгона, а также на показатель максимальной скорости. В ступенчатых КПП имеется несколько зубчатых пар с разными передаточными числами. Чем больше число, тем больше тяги обеспечивает данная передача. При этом мотор быстрее набирает обороты, машина активно разгоняется, однако максимальная скорость не высокая на данной передаче. Для увеличения скорости возникает необходимость в переключении на ступень выше.

На повышенных передачах (4, 5, 6) происходит уменьшение передаточного числа, что повышает максимальную скорость автомобиля. При этом разгон на таких передачах менее интенсивный, чем на пониженных.

Еще добавим, что на динамику разгона также влияет и передаточное число главной пары редуктора. Чем большим оказывается указанное число, тем лучше динамика автомобиля, причем на всех передачах. При этом максимальная скорость ниже. Например, возьмем модели ВАЗ. Если поставить на машину главную пару, которая имеет число 4.1 или 4.3 вместо 3.9, авто будет более динамичным, однако показатель максимальной скорости также будет уменьшен.

Также при создании КПП конструкторы пытаются достичь оптимального баланса между разгонной динамикой и экономичностью. Если же за счет изменения передаточного отношения необходимо добиться лучшей разгонной динамики автомобиля, экономичность однозначно пострадает.

Кстати, зачастую в 5-и ступенчатых КПП пятая «повышенная» передача не является передачей для достижения максимальной скорости, как многие ошибочно полагают. Стандартно такая передача позволяет получить максимальную экономию горючего, а также значительно снизить шум и нагрузки на силовой агрегат при езде с высокой скоростью или скоростью, близкой к максимальной для данного ТС.

Передаточное число коробки передач – вы знаете, как оно работает?
