Панель приборов Лада Калина: описание ламп, индикаторов, значки

В каких случаях нужно снимать панель приборов?

Демонтаж приборки Приора требуется для тюнинга или замены перегоревших ламп. ВАЗ 2170 относится к современным моделям, поэтому креплений на панели не много. Для разбора вам понадобится набор отверток. Не забудьте отключить «минус» АКБ.

Начинается процесс со снятия монтажного блока. Для этого необходимо прокрутить защелки на крышке предохранителей, а затем демонтировать ее;

Приора имеет несколько панелей, зависит от года выпуска, плюс нестандартные, сделанные специально для нее

Каждый знает, как важно знать мгновенное состояние приборов и параметров машины

Панель он же щиток приборов управления на автомошине Лада Приора – это, фактически, краткая информация о состоянии автомобиля на данный момент. Здесь содержится вся основная информация, от скорости передвижения до показаний индикаторов по неисправностям основных агрегатов и узлов машины. Когда что то в ней не работает это сразу настораживает, потому что это текущая информация. Описание всех значков и их значение Вы найдете ниже по статье. Технологии постепенно развиваются, поэтому приборная панель становится все более технологичной. Но так как Лада Приора это низкий бюджет, то и панель на ней того же качества. На первых приборках часто не горит подсветка, или горит наполовину. Конечно же это не красит Приору

Щиток приборов на автомобиле Приора поменялся с рестайлингом 2 машины Лада. И на Люкс машине бывает с навигацией. На самом деле его базовая функциональность остается той же – вся основная информация видна. Здесь можно следить за работой двигателя, следя за оборотами, и понять, что машину, пора везти на техническое обслуживание, когда загорится одна из лампочек. Цена детали первого(1) и второго(2) поколения начинается от 6000 руб и выше. Приборка спасает от превышения скорости, помогает вовремя заправиться и не закипятить Приору.

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Индикаторы в составе панели

Приборная панель Калина состоит из 23 основных элементов. К их числу относят:

измеритель частоты вращения;
указатель, отображающий заряд аккумулятора;
измеритель скорости;
указатель, отображающий давление смазочного материала в двигателе;
температурный показатель;
поворотники;
датчик уровня горючего в баке;
ручной тормоз;
сброс суточного пробега;
лампу количества резервного топлива;
дисплей компьютера.

Панель управления укомплектована огромным количеством всевозможных ламп, отображающих общее состояние автомобиля. Различают указатели, обозначающие суточный пробег, аварийную сигнализацию, наружное освещение, состояние надувной подушки.

Дополнена панель управления лампами дальнего света, иммобилайзера, индикатора непристегнутых ремней, аварийного состояния тормозов и неисправности АБС (антиблокировочной системы).

Общее понимание строения торпеды Калины позволяет всегда быть в курсе работоспособности машины. В случае возникновения каких-либо неисправностей благодаря указателям можно исправить проблему за короткий срок.

Значки на панели приборов расположены в особом порядке. Поэтому знакомство с ними следует начать с изучения подробной схемы. В ней приведены все основные элементы с присвоенными порядковыми номерами.

Схема, распиновка панели приборов

Кстати, а Вы знаете, как применить данные схемы в действии ?

Все остальные схемы подходят от Калина 2 хэтчбек .

Схема электрооборудования автомобиля: 1 — правая блок-фара; 2 — датчик незакрытого капота; 3 — звуковой сигнал; 4 — стартер; 5 — аккумуляторная батарея; 6 — генератор; 7 — мотор-редуктор очистителя ветрового стекла; 8 — левая блок-фара; 9 — переключатель электростеклоподъемника правой передней двери; 10 — мотор-редуктор стеклоподъемника правой передней двери; 11 — колодки подсоединения к правому переднему громкоговорителю; 12 — электропривод блокировки замка правой передней двери; 13 — электродвигатель омывателя ветрового стекла; 14 — датчик температуры окружающего воздуха; 15 — колодка подсоединения жгута проводов системы управления двигателем; 16 — электропривод блокировки замка левой передней двери; 17 — датчик уровня тормозной жидкости; 18 — колодки подсоединения к левому переднему громкоговорителю; 19 — переключатель электростеклоподъемника правой передней двери, расположенный на двери водителя; 20 — переключатель электростеклоподъемника левой передней двери; 21 — выключатель блокировки замков дверей; 22 — мотор-редуктор стеклоподъемника правой передней двери; 23 — монтажный блок; 24 — блок управления автомобильной противоугонной системой; 25 — блок управления охранной сигнализацией; 26 — комбинация приборов; 27 — правый боковой указатель поворота; 28 — лампа освещения вещевого ящика; 29 — выключатель лампы освещения вещевого ящика; 30 — выключатель сигналов торможения; 31 — выключатель зажигания с трансподером автомобильной противоугонной системы; 32 — блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар; 33 — подрулевой переключатель; 34 — левый боковой указатель поворота; 35 — колодки подсоединения к правому заднему громкоговорителю; 36 — электропривод блокировки правой задней двери; 37 — выключатель обогрева заднего стекла; 38 — выключатель блокировки заднего хода; 39 — выключатель аварийной сигнализации; 40 — переключатель режимов работы вентилятора отопителя; 41 — дополнительный резистор электродвигателя вентилятора отопителя; 42 — электродвигатель вентилятора отопителя; 43 — колодки подсоединения к левому заднему громкоговорителю; 44 — электропривод блокировки замка левой задней двери; 45 — электробензонасос с датчиком указателя уровня топлива; 46 — выключатель ламп света заднего хода; 47 — выключатель сигнализатора стояночного тормоза; 48 — прикуриватель; 49 — соленоид блокировки заднего хода; 50 — колодки подсоединения к головному устройству системы звуковоспроизведения; 51 — лампы подсветки блока управления системой вентиляции и отопления; 52 — блок управления электроусилителем руля; 53 — плафон освещения салона; 54 — правый задний фонарь; 55 — электропривод блокировки замка багажника; 56 — выключатель плафона освещения багажника, встроенный в замок крышки багажника; 57 — фонари освещения номерного знака; 58 — дополнительный сигнал торможения; 59 — элемент обогрева заднего стекла; 60 — плафон освещения багажника; 61 — левый задний фонарь. На данной схеме не показаны точки соединения и колодки жгутов проводов.

Сам долго искал. Наконец-то у меня она есть))))

№ Подключение КП “Итэлма” с навигацией без CAN1 К электроусилителю руля2 MUTE3 К датчику давления масла4 Выключатель стояночного тормоза5 К блоку управления иммобилайзера (электропакета)6 К блоку управления подушкой безопасности7 К модулю управления светом (сигнализатор вкл. освещения)8 Переключатель указателя поворота (правая сторона)9 Переключатель указателя поворота (левая сторона)10 К блоку системы управления двигателем11 AUDIO OUT — “Aк.атареи”12 К датчику непристегнутых ремней13 К блоку ABS (неисправность EBD)14 Подрулевой переключатель “Buttons”15 Датчик уровня тормозной жидкости16 К блоку ABS (неисправность ABS)17 К выключателю дальнего света фар18 К модулю управления светом (регулятор освещения шкал)19 Корпус20 Клемма “30” АКБ21 Клемма “15” выключателя зажигания22 К блоку управления (сигнал расхода топлива)23 К подрулевому переключателю “UP”24 К подрулевому переключателю “DOWN”25 К радиоприемнику “AUDIO OUT “+”26 К датчику наружной температуры27 К датчику уровня топлива28 К датчику скорости29 К датчику температуры охл. жидкости30 К блоку упр. двигателем (сигнал тахометра)31 Служебная диагностика32 К клемме “L” реле-регулятора генератора

Распиновка щитка приборов автомобиля Приора

Распиновка панели выглядит довольно сложно, но есть более упрощенная схема, которая поможет разобраться с подключенными внутри проводами:

ЭУР
«аварийка»
Моторное масло
Ручник
Иммобилайзер
Подушки безопасности
Фары и габариты
Правый поворотник
Левый поворотник
Электронный блок управления
Датчик износа колодок
Ремни безопасности (датчик закрытия)
АБС
Кнопка «Reset»
Тормозная система, тормозная жидкость
АБС
Дальний свет фар
Освещение щитка торпеды
«Масса»
Тридцатая клемма
Пятнадцатая клемма
Расход топлива
Клавиша «Вперед»
Клавиша «назад»
Датчик температуры окружающего мира (минус)
Датчик температуры окружающего мира (плюс)
Уровень топлива
Датчики скорости
Температура охлаждающей жидкости
Одометр
Диагностика щитка (служебный)
Регулятор генератора

Внешний вид панели приборов на Лада Калина

Панель приборов на Лада Калина

Тахометр. При помощи него водитель может узнать, какая частота вращения коленвала. Циферблат поделен на сектора. Если стрелка будет находиться на красном, то это означает, что двигатель работает в опасном режиме.
Индикатор неисправности системы, которая управляет мотором. Эта лампочка загорается оранжевым после включения зажигания и гаснет, когда двигатель начинает работать. Если она будет гореть при работающем моторе, то это означает, что двигатель надо остановить и устранить причину неисправности. Работа двигателя с загоревшимся индикатором запрещена.
Диод, который сигнализирует включение левого поворотника.
Указывает на низкое давление масла в системе. После того, как мотор начинает работать, индикатор гаснет. Если лампочка будет гореть дольше 5 секунд после запуска мотора, то это будет говорить о том, что давление масла в агрегате недостаточное.
ABS. Загорается при включении зажигания и через две секунды после запуска мотора гаснет. Если она будет продолжать гореть, то это станет свидетельством того, что неисправна система тормозов. Автомобиль не рекомендуется использовать в таком случае. Надо найти неполадку и устранить ее.
Иммобилайзер. Горит оранжевым. Водитель по нему может определить работу системы охраны автомобиля.
Охлаждающая жидкость. Индикатор отображает температуру охлаждающей жидкости в системе. После запуска мотора гаснет. Также в процесс е эксплуатации авто индикатор может загораться, когда температура жидкости будет выше 115 градусов. Когда температура опустится до 110 градусов, то лампочка потухнет. При постоянном горении этого индикатора автомобиль не рекомендуется эксплуатировать. Это может привести к выходу из строя мотора.
Стояночный тормоз. После запуска мотора гаснет. Если индикатор загорится во время движения и послышится звуковой сигнал, то это будет свидетельством того, что жидкости в системе тормозов недостаточно. Если индикатор загорится, то эксплуатировать транспорт запрещается.
Лампочка указывает на включение правого поворотника.
Аккумулятор. Загорается красным. Гаснет после запуска двигателя. Если лампочка загорится в полнакала во время движения, то это означает, что заряд аккумулятора слабый. В таком случае неисправным может быть генератор (или ремень генератора) или регулятор напряжения. Эксплуатировать машину с горящим индикатором запрещается.
Спидометр. Показывает скорость, с которой авто передвигается.
ESC. Загорается желтым. Гаснет после запуска мотора. Если будет гореть во время движения «ESC OFF», то это говорит о том, что система не работает. Если лампа будет мигать во время движения, то это даст возможность водителю понять, что система работает. Во всех остальных случаях горение лампы скажет о том, что система курсовой устойчивости не работает.
Переход на высшую передачу. Не применяется на этом авто.
Дальний свет. Говорит о том, что в авто включен дальний свет.
Противотуманки. Говорит о включенных задних противотуманках.
Ближний свет. На автомобиле включен ближний свет. Если фара не горит, то проверьте предохранитель, далее замените лампу ближнего света.
Передние противотуманки. Говорит о включенных передних противотуманных фарах.
Сброс суточного пробега. При нажатии на кнопку счетчик обнуляется.
Дисплей бортового компьютера.
Незакрытые двери. Свидетельствует о том, что какая-то из дверей в автомобиле не закрыта.
Топливо. Указывает на количество топлива в баке. Не рекомендуется допускать, чтобы бензин в баке полностью вырабатывался. Это может стать причиной выхода из строя топливного насоса.
Давление в шинах. Показывает на недостаточное давление в колесах.
Индикатор усилителя руля. Загорается оранжевым. После запуска мотора гаснет. Если лампа будет гореть во время работы двигателя, то это говорит о неисправности усилителя. Неполадку надо устранить.
Непристегнутые ремни безопасности.
Неисправность мотора. Не используется на авто.
Состояние подушки безопасности. Гаснет после запуска мотора. Если лампа будет продолжать гореть, то это говорит о неисправности. Надо неполадку устранить, так как при необходимости подушка не раскроется.

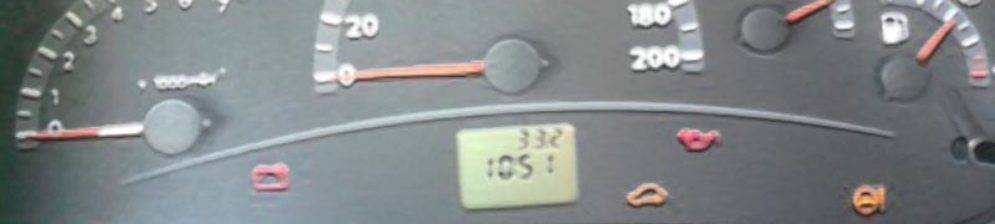

Зажигание включено, загораются индикаторы проверки

Дисплей бортового компьютера

Дисплей бортового компьютера (расшифровка ниже)

Все данные обрабатываются маршрутным компьютером. Устанавливается он на авто в зависимости от комплектации. Всего есть три вида таких компьютеров. Отличие между ними состоит в количестве информации, которую они предоставляют водителю.

Текущее время или индикатор подсказки переключения передач.
Пробег авто.
Температура воздуха за бортом.
Уровень бензина в баке.

О тюнинге комбинации приборов

Приборный щиток в машине LADA Kalina закрыт крышкой, которая выполнена в виде накладки на прилегающую область панели. Если возникла потребность демонтировать накладку, то исполнить это совсем несложно, и тогда с легкостью меняется комбинация приборов.

Рекомендуем: Подшипник ступицы колеса, комплект

Щиток приборов можно подвернуть модернизации, изменив его экстерьер.

В продаже имеется весьма популярный вариант комбинации «GF 618». Функционал этого изделия реализован по диодной технологии, вдобавок к чему в интерфейсе присутствует маршрутный контроллер. Многим владельцам штатный щиток надоедает и их преследует мысль о тюнинге LADA Kalina. Как альтернатива, можно не торопиться с приобретением модной диодной комбинации, стоимость которой может легко шокировать.

Самостоятельная модернизация также доступна большинству энтузиастов. В числе простейших мер преобразовательного характера присутствует приобретение недорогой накладки, которую можно заказать во многих интернет — магазинах.

Обзор панели приборов на Лада Калина: описание ламп и индикаторов

Чтобы владелец Лада Калина, а именно про панель приборов этой модели сегодня пойдет речь, смог без труда ориентироваться в данном комплексном устройстве, производитель любезно согласился комплектовать автомобиль соответствующей инструкцией. Достаточно ознакомиться с ее постулатами и все тайны щитка будут вам открыты, тогда панель приборов не будет казаться чем-то невероятно сложным.

Производитель при разработке дизайна такой вещи, как панель приборов на авто Лада Калина постарался на славу. Найти недовольных «интерфейсом» приборки владельцев вряд ли удастся. Щиток до боли информативен и примитивен в плане восприятия символов и управления некоторыми из них.

Теперь перейдем к более детальному рассмотрению структурных компонентов такого важного элемента автомобиля, как приборная панель. Многим владельцам авто пригодится полное описание значков

Описание панели приборов: часть 1

Щиток приборов состоит из контрольно-измерительных устройств, монтируется на панель. Комбинация указателей предназначена для отображения характеристик движения и общего состояния автомобиля. Как упоминалось выше, панель приборов содержит в своем составе 23 элемента.

Тахометр. Его функция заключается в обозначении частоты вращения коленчатого вала. Если подсветка панели приборов красная, значит двигатель работает в опасном режиме.

Индикатор неисправности тормозных сил. Во время зажигания лампа может загораться красным светом несколько раз. Если она мерцает в других случаях, необходим ремонт.

Индикатор, указывающий на состояние аккумулятора. Когда лампа светится красным оттенком, это указывает на отсутствие заряда АКБ (аккумуляторных батарей).

Поворотники (левый и правый). Мигают при включении во время осуществления того или иного поворота.

Спидометр указывает ту скорость, с которой движется автомобиль.

Аварийное давление смазочного материала в моторе. Эта лампа должна гаснуть сразу после запуска двигателя.

Индикатор ручного тормоза. Щиток приборов содержит эту лампу для оповещения включения данного режима.

Температура охлаждающей жидкости. Нормальная работа двигателя осуществляется при показателе в 90°С. Если температура мотора Лада Калина значительно выше, эксплуатировать автомобиль нельзя.

Уровень бензина. Позволяет отслеживать количество горючего в баке.

Индикатор резервного топлива. Подсветка приборной панели срабатывает в случае минимального содержания бензина в баке.

Потребуется

Панель приборов «Итэлма» с навигацией может быть двух видов (внешне ничем не отличаются):

2170-3801010-50 без CAN-шины;
2170-3801010-60 с CAN-шины.

Они не взаимозаменяемы, поэтому перед покупкой следует определить, используется ли на вашем автомобиле CAN-шина или нет.

до 06.2012 года выпускались машины без CAN-шины;
снять комбинацию приборов и посмотреть артикул или на колодку с проводами (см. распиновку разъемов ниже).

Для Калины (ВАЗ 1117, 1118, 1119) — все машины без CAN-шины.

Правый подрулевой переключатель с джойстиком (каталожный номер: 1118-3709340-20);
Антенна (для установки на крышу): 1118-7903074.

панель приборов Приоры нового образца подрулевый переключатель с джойстиком Калина/Приора/Гранта антенна для панели приборов Приоры

Также можно купить готовые комплекты (приборка + антенна + переключатель):

для Лада Приора — 2170-3801010-55;
для Лада Калина 1 — 1118-3801010-55.

панель приборов Приоры старого образца

панель приборов Приоры нового образца

Замена старой панели приборов без CAN на щиток с навигацией без CAN (2170-3801010-50) выполняется без доработок. Снимаем старую панель и вместо нее устанавливаем новую, вставляем разъем с проводами, подключаем антенну (закрепляем ее на крыше) и при необходимости меняем правый подрулевый переключатель.

Если старая комбинация приборов без навигации, но с CAN и вместо нее планируется установить новый щиток с навигацией с CAN (2170-3801010-60), тогда нужно переставить контакты 10-11 на 28-29 (если после подключения все равно не работает, меняем 28 и 29 местами).

После установки новой панели приборов пробег обнулится.

Обозначение значков приборки Lada Granta

Далее представлено описание и расшифровка значков на штатной приборке Гранты.

Номер по порядку	Что означает
2	Лампочка неисправности в системе ДВС.
3/9	Левый и правый поворотник.
4	Индикация падения давления масла в двигателе.
5	Указатель неисправности системы АБС.
6	Загорается при включении иммобилайзера.
7	В системе охлаждения имеется перегрев.
8	Тормозная система находится в аварийном состоянии. Следует долить жидкость в РБ и проверить состояние колодок.
10	Индикатор зарядки АКБ, если лампа горит, система не заряжается.
12	Система курсовой устойчивости активирована.
13	Запрет включения повышенной передачи – применяется крайне редко.
14	Дальний свет активирован и работает в нормальном режиме.
15/17	Включение задних/передних противотуманок.
16	Головная оптика переведена в ближний режим.
20	Одна или несколько дверей не заперты.
21	Уровень топлива в баке опустился ниже нормы.
22	Упало давление в покрышках, возможно имеется прокол.
23	В системе ЭУР имеется неисправность.
24	Требование пристегнуть ремень безопасности.
25	Лампочка неисправности в электрике силовой установки.
26	Подушка безопасности отключена или повреждена ее проводка.

Горит восклицательный знак на приборке Гранты

Символ представлен в единственном индикаторе, указывающем на неисправность в электрике мотора. Лампа загорается при включении зажигания и гаснет после запуска двигателя.

Когда элемент моргает непрерывно или постоянно горит – это указывает на наличие поломки. Рекомендуется немедленно отправиться на СТО и устранить дефект.

Значок руля на приборке Гранты

Указатель отвечает за индикацию работы модуля усилителя рулевого управления. Если сигнал горит постоянно — в устройстве ГУР имеются неполадки. Рулевое управление может стать «ватным».

Загорелся значок двигателя на панели Гранты

Желтый «чек» на приборке указывает на неисправность в моторе. Если сигнал загорелся — незамедлительно сбавьте скорость и направьтесь в ближайший сервисный пункт для поиска проблемы и ремонта.

Где температура двигателя на панели Гранты

На самых новых версиях приборки указатель выведен на дисплей БК. Панели первых поколений не были оборудованы подобным измерителем и имели только лампочку перегрева двигателя.

Самым легким способом вывести температуру ДВС на щиток является монтаж отдельного измерителя на запасное гнездо в консоли. По причине того, что конструкции нештатных устройств могут значительно разниться, устанавливать их следует согласно инструкции производителя.

Горит масло на приборке Granta и пищит: причины

Масленка машины может говорить только о проблемах внутри картерного отсека. Здесь налицо падение давления смазки, что может спровоцировать утечку или поломку насоса.

Значок иммобилайзера на панели Гранты

На всех приборках присутствует указанный символ. Лампочка говорит о включении устройства. В этом положении запустить двигатель и начать движение не получиться. Для отключения опции потребуется ввести комбинацию на брелке.

Машинка с ключиком на щитке Гранты

Подобным индикатором автомобиль указывает на нормальную работу штатного иммобилайзера. Более подробно о модуле указано выше.

Горит аккумулятор на панели

Если появляется подобный указатель на приборке, потребуется незамедлительно проверить состояние генераторной установки и ее проводки. Рекомендуется выполнить диагностику батареи.

На панели горит значок подушки безопасности

Лампочка указывает на то, что модуль активатора неисправен или отключен. При столкновении устройство не сработает.

Предупреждающие значки на панели

Значок катализатора

загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Панель приборов Лада Калина: описание ламп и индикаторов

Отдельно следует рассмотреть описание каждого элемента:

2 – лампа указывает водителю, что в двигателе присутствует серьезная поломка, требующая срочного вмешательства;
3/9 – зеленые лампы, если индикатор мигает – включен соответствующий поворотник;
4 – указатель горит красным цветом, предупреждает о серьезном снижении уровня масла в картере двигателя;
5 – система АБС не исправна, требует вмешательства водителя;
6 – если загорелся значок – включен иммобилайзер;
7 – световой показатель перегрева двигателя;
8 – поднят ручник, движение невозможно;
10 – красный значок аккумулятора указывает на критическое падение заряда;
12 – система курсовой устойчивости не работает, машина может продолжать движение только при помощи механических стабилизаторов;
14 – световые элементы работают в режиме дальнего света;
15/17 – включены противотуманки для передней и задней части машины соответственно;
16 – горит ближний свет;
20 – возможно не закрыта одна или несколько дверей;
21 – заканчивается топливо – машина едет на запаснике;
22 – сработала система АБС на пробой колеса;
23 – индикатор неисправности электроусилителя руля;
24 – ремни безопасности не пристегнуты;
26 – подушка безопасности отключена или не работает.

Световые указатели на приборке делятся на три группы по цветовому признаку.

Зеленый/синий – индикаторы уведомляющего типа. Лампочки говорят о включении бортового освещения или других устройств и не несут ответственности за ошибки или неисправности.
Желтый/оранжевый – значки предупреждают водителя о необходимости повышения внимания. Имеется вероятность наличия мелких проблем или необходимость сервисного обслуживания.
Красный – индикаторы вспыхивают только в случае поломки или необходимости срочного вмешательства водителя в бортовые системы автомобиля.

Описание и расположение индикаторов и приборов на панели

Благодаря приборки водитель получает информацию о состоянии авто и скорости передвижения.

Начинающему автолюбителю следует с первых дней знать о назначении сигнальных лампочек.

Ниже дается описание приборки:

1 — тахометр — прибор, показывающий, с какой частотой вращается коленчатый вал; 2, 4 — указатели поворота, соответственно левого и правого; 3 — спидометр, отображает реальную скорость движения транспортного средства; 5 — указатель температуры охлаждающей жидкости; 6 — указатель, показывающий уровень топлива в баке; 7 — сигнальная лампа резерва топлива; 8 — кнопка, с помощью которой обнуляются суточные показания пробега; 9 — лампа, показывающая, что включена аварийка, при которой мигают габаритные огни и поворотники, сигнализирующие о неисправности авто; 10 — лампа электроусилителя руля. Тухнет при включении зажигания. Если продолжает гореть, значит ЭУР неисправен; 11 — индикатор дальнего света. Лампочка горит, если включен дальний свет; 12 — сигнализатор включенного ручного тормоза; 13 — индикатор наружного освещения; 14 — сигнализатор неисправности подушек безопасности; 15 — сигнализатор аварийного давления масла в системе авто; 16 — сигнализатор иммобилизатора; 17 — жидкокристаллический экран, отображающий информацию от бортового компьютера; 18 — индикатор неисправности ремней безопасности; 19 — лампочка зарядки аккумулятора; 20 — индикатор аварийного уровня тормозной жидкости; 21 — лампочка электронного распределения тормозных сил, красный свет говорит о неисправности; 22 — сигнальная лампа тормозных колодок; 23 — индикатор антиблокировочной тормозной системы (АБС); 24 — постоянно горящая оранжевым лампочка сигнализирует о проблемах с двигателем.

После запуска двигателя индикаторы загораются оранжевым светом. Если в системе все работает нормально, то они тухнут спустя 1-2 секунды.

Комбинации приборов и тюнинг

Тюнинг торпеды Калины

Перечисленные приспособления и органы управления находятся на так называемой торпеде автомобиля. Торпеду на Калину можно поставить оригинальную, тем самым разнообразив интерьер автомобиля.

Комбинация приборов закрывается специальной крышкой, являющейся накладкой на панель. При необходимости накладка легко снимается и заменяется.

Инструкцию по автотюнингу можно найти на специальных сайтах и форумах. Тюнинг комбинации всех приспособлений выполнить несложно, если есть минимальные навыки работы с паяльником. Комбинация приборов на Калине идентична комбинациям на ВАЗ 2118 и 2119. Сейчас очень популярна комбинация приборов GF 618 на Калину, основанная на светодиодах, она имеет встроенный маршрутный диагностический компьютер.

При помощи панели приборов водитель может отслеживать состояние автомобиля, характеристики движения и прочие функции и процессы, которые сказываются на безопасности передвижения. Также при помощи индикаторов владелец авто сможет правильно его эксплуатировать. Далее будет дано описание индикаторов на панели приборов, чтобы начинающему водителю было проще разобраться.

Возможные неисправности

У приборной панели возможны следующие неисправности:

Не работают указатели уровня топлива или температуры. Причина может быть в неисправности датчиков или повреждении проводки.
При полном баке стрелка уровня топлива падает в нулевое положение.
Стрелка на указателе уровня топлива движется скачкообразно и часто опускается в нулевое положение.
Индикатор резерва топлива не тухнет.
Если не горят какие-либо индикаторы на приборке, причина может быть в сгоревших лампочках, недостаточном контакте патрона лампочки и печатной платы, окислении контактов, обрыве проводов, неисправности датчика индикатора.
При неработающем спидометре причина может быть в гибком вале привода прибора: плохо затянуты гайки, обрыв, механическое повреждение и т.д. (автор видео — RasH19).

Обзор панели приборов на Лада Калина: описание ламп и индикаторов

В каких случаях нужно снимать панель приборов?

Предупреждающие значки на панели

Индикаторы в составе панели

Схема, распиновка панели приборов

Распиновка щитка приборов автомобиля Приора
