Конструкция омывателя фар
Сегодня можно подобрать оптимальный вариант системы очистки практически для любой оптики. Существует два типа омывателей для фар: щёточные и струйные. Первый вариант, несмотря на эффективную работу, отличается сложностью монтажа, поскольку приходится внедрять щёточный механизм возле поверхности стекла фар. Не стоит забывать и о том, что установка оборудования требует дополнительных ресурсов, а это создает лишнюю нагрузку на АКБ, который в самый неподходящий момент может разрядиться. В такой конструкции предполагается подача определённого количества омывающей жидкости, а грязь удаляется при помощи щётки. Не рекомендуется устанавливать такой тип очистителя на фарах, где в качестве защитного элемента используется пластик, поскольку со временем поверхность покроется множеством мелких царапин и помутнеет. В отличие от предыдущего варианта, струйный омыватель подаёт жидкость под высоким давлением и может быть установлен практически для любого типа фар. Такой механизм отличается простотой установки, поскольку в конструкции отсутствует щётка.
Основные составляющие
- Насос. Его функция — обеспечивать подачу жидкости на распылители устройства. Деталь нагнетает давление порядка 0,2 Мпа.
- Бачок для омывающей жидкости.
- Соединительные трубки. Посредством этого элемента на форсунки поступает жидкость из бачка.
- Форсунки и крепёжные элементы. Возможны два варианта: телескопические и стационарные.
Комплект омывателя фар включает все необходимые элементы для монтажа системы в соответствии с прилагаемой инструкцией Помимо перечисленных элементов для сборки устройства используется колодка с предохранителями и провода, которыми производят соединение с электропроводкой автомобиля, а также контролируется работа омывателя. В зависимости от марки машины конструкция может иметь различия по комплектации в сравнении со стандартным набором. Зависит это от установленной оптики и конструкции бампера. В то же время подобрать нужный вариант не составит особого труда. Для самостоятельного монтажа системы помимо перечисленных элементов потребуется:
- термоусадочная трубка;
- набор отвёрток;
- нож;
- пластиковые стяжки.
Принцип работы омывателя фар
Работа устройства проста. Механизм распыления (форсунки) жидкости устанавливается на переднем бампере и может быть как фиксированным, так и выдвигающимся. Омывающая жидкость на распылители подаётся из бачка для омывателя лобового стекла, но могут использоваться и отдельные ёмкости. Посредством трубок жидкость поступает на форсунки и распыляется на стекла фар под высоким давлением. Если установлены выдвигающиеся омыватели, то по окончании работы они становятся на место.
Особенности выбора
Чтобы правильно выбрать комплект омывателя, прежде всего, нужно учесть конструктивные особенности верхней части бампера и стекла оптики. Фароомыватели отличаются по типу форсунок:
- для плоского бампера;
- для сферического бампера;
- для внедорожников.
Приобрести устройство можно как для определённой модели автомобиля, так и универсальный комплект. Последний вариант предпочтительнее, если подходить к выбору с практической и экономической стороны.
Форсунки для омывателя выбирают с учетом конструкции бампера и стекла фар. Только в этом случае можно рассчитывать на правильную работу системы
Подробная инструкция по монтажу
Установка омывателя фар не потребует каких-либо особых навыков и под силу любому автолюбителю. Если заводом изготовителем не предусмотрены специальные отверстия, то придется просверлить их для закрепления форсунок
Для этого необходимо снять бампер и осторожно проделать дырки с тыльной стороны
Размещаются форсунки напротив центральной части фар, поэтому нужно тщательно отмерить расстояние в соответствии с инструкцией по установке. Исключением являются биксеноновые фары, использовать которые без омывателя нельзя. В этом случае форсунки располагаются в стороне от центра фар.
Сами омыватели можно перекрасить под цвет автомобиля, но для этого нужно определить номер краски. Закрепляем форсунки в проделанном отверстии и проверяем качество крепления
Обратите внимание на расположение крышки форсунки омывателя фар
Для установки насоса сверлим отверстие в бачке и с помощью уплотняющей резинки закрепляем его, при необходимости фиксируем устройство изолентой. После этого монтируем бачок в выбранном месте и размещаем специальный клапан-тройник для распределения жидкости в системе.
Важно! Ни в коем случае нельзя располагать бачок и шланги вблизи агрегатов с высокой температурой. После установки бампера на привычное место, монтируем шланги, необходимые клапаны и тройники
Согласно инструкции подключаем насос омывателя фар к электронике автомобиля. Если насос размещен внутри бачка стеклоочистителя, то без специального реле омывателя фар он будет срабатывать вместе с дворниками. Если же насос размещен в отдельном бачке, то его запуск будет происходить при нажатии на специальную кнопку в салоне. В любом случае можно настроить его работу на свой вкус
После установки бампера на привычное место, монтируем шланги, необходимые клапаны и тройники. Согласно инструкции подключаем насос омывателя фар к электронике автомобиля. Если насос размещен внутри бачка стеклоочистителя, то без специального реле омывателя фар он будет срабатывать вместе с дворниками. Если же насос размещен в отдельном бачке, то его запуск будет происходить при нажатии на специальную кнопку в салоне. В любом случае можно настроить его работу на свой вкус.
Подключение и тестирование
Наиболее удачным местом установки блока управления является колонка сигнализации и блок зажигания. Для этого белый провод подводится к положительному контакту фонаря габаритов. После чего красный провод подключается через предохранитель к источнику энергии. Черный и красный провода, идущие из стяжки с белым, подсоединяются на отрицательный и положительный контакты самого омывателя. Синий провод подводится к положительному контакту подсветки автомобильного прикуривателя или к контакту отключения габаритов.
Стоит провести тест собранной системы после установки перед постоянной эксплуатацией, для этого необходимо налить в бачок специальную жидкость, но подойдет и дистиллированная или кипяченая вода.
Щетки на фары для семейства Самар-2
Normal 0 false false false MicrosoftInternetExplorer4
Загорелся идеей поставить очистители фар с щетками на ВАЗ 2115. Стал набирать информацию по этому направлению через различные источники и вот что выяснил. Изначально машины комплектовались дворниками на фарах. Это и вольво/сабы и ауди (100 в 44 кузове V8) и мерседес 124 ну и отечественные Нива, АЗЛК 2140, ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 2110 ну и т.д.. Процесс эволюционного отмирания щеток на фарах отечественных машин я до конца не выяснил, но предполагаю, что наши конструкторы отказались от лишнего геморроя для них. С иностранными автомобилями ситуация несколько иная. Все было хорошо пока не появился ксенон. Из-за высоких требований к светорассеянию стекла оказалось проще заменить стекло фар на поликарбонат. А вот его тереть дворниками уже нельзя по понятным причинам. А мыть фары с ксеноном обязательно, поскольку они тоже имеют свойство загрязняться. Вот и стали ставить омыватель. НО. Температура поверхности поликарбоната ксеноновой фары гораздо ниже, чем стеклянной с галогеном, поэтому грязь присыхает к стеклянной галогеновой фаре гораздо круче.
Как установить комплект
Теперь расскажу о том, как же подобные устройства устанавливаются. Если у вас уже есть приобретенный универсальный фароомыватель со всеми составляющими, перечисленными выше, тогда можно ознакомиться с инструкцией по монтажу.
Вообще в комплекте к каждому омывателю идет схема от производителя с подробной инструкцией и рекомендациями. Плюс каждая машина имеет свои особенности. Это не позволяет монтировать именно универсальный комплект на все авто по идентичной схеме. Некоторые отличия будут.
Но общий принцип основан на следующем:
- Сначала снимается автомобильный бампер, зачищается и размещается в удобном месте для работы;
- В бачке стеклоомывателя делается отверстие, либо покупается отдельный бачок. Ставится уплотнитель и подключается сам насос;
- От насоса с бачком тянутся шланги к зонам, где будут располагаться распылители. Выбирайте соответствующую длину шланга;
- Нанесите метки, где будут устанавливаться форсунки;
- Если это струйные распылители, их достаточно зафиксировать на бампере;
- Телескопические крепят на бампер саморезами, либо же к усилителю бампера. Тут уже смотрите по ситуации. Не на всех авто можно реализовать подобную схему;
- В зависимости от форсунок и конструкции автомобиля, выполняются отверстия под выдвижные распылители, либо просто крепятся на бампере;
- К форсункам подключаются шланги;
- Все скрепляется хомутами, проверяются все соединения и крепления;
- Выполняется регулировка потока жидкости;
- К насосу подводится питание от бортовой электросети.
Поскольку схема подключения идет в комплекте и она не является универсальной для всех омывателей и машин, то тут никаких конкретных советов давать не буду.
На практике ничего сложного в установке фароомывателей нет. Нужно изначально взять хороший комплект, продумать место монтажа, и выполнить установку, не спеша и не пытаясь нарушить рекомендации производителя. Особенно в отношении электросхемы и подачи питания
Помните про важность хорошей изоляции. Удачи вам!. Спасибо, что читаете нас! Подписывайтесь, оставляйте комментарии и задавайте вопросы, если они у вас есть!
Спасибо, что читаете нас! Подписывайтесь, оставляйте комментарии и задавайте вопросы, если они у вас есть!
(Пока оценок нет)
Подпишитесь на обновления и получайте статьи на почту!
Гарантируем: никакого спама, только новые статьи один раз в неделю!

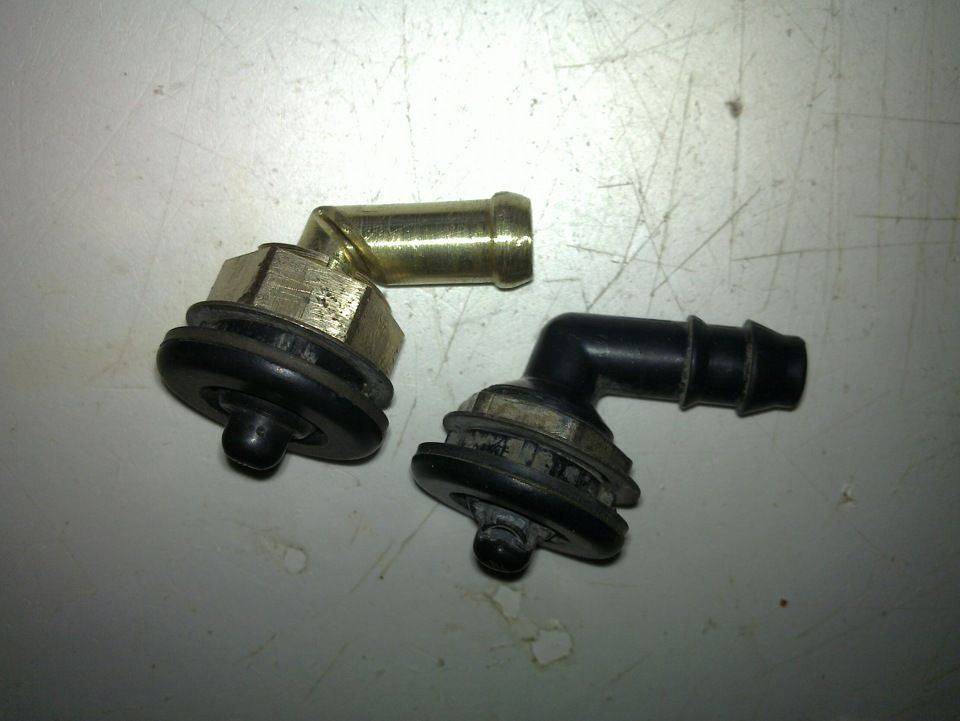

Омывания фар при помощи веерных форсунок. Что для этого нужно:
Первым делом установка дополнительного насоса. Далее дырявим бампер, предварительно наметив место, ну и трубки прокладываем соответственно. Здесь необходимо учесть пару нюансов.
1)для того чтобы напор струи был одинаковым с обеих сторон, нужно отрезать трубки одинаковой длинны, тем самым уровняв сопротивления. До правой фары запас получился великоват, свернул в кольцо и спрятал под бампер.
2)поскольку форсунки стоят ниже уровня бочка и самотеком вода не убегала, нужно уложить трубку петлей, создав барьер.
Сверху от распылителя необходимо немного подрезать ножом, для того, чтобы задать максимальный угол атаки.
Подрезано и поднято сопло
Самым сложным оказалось закрутить гайки форсунок, так как бампер установлен на машине. Далее электрическая часть. Без мультиметра не обойтись. Реле с предохранителем разместил под рулем.
От реле до насоса нужно протянуть всего один плюсовой провод, минус соответственно от массы под самим насосом.
Сигнал на катушку реле подается от подрулевого переключателя в положении от себя, то есть режим омывания заднего стекла, так как ни щетки, ни мотора щетки, ни даже зеркала заднего вида у меня нет, мной и был выбран именно этот режим. Разобрав, прозвонив и изучив устройство переключателя,
делаем вывод: в момент нажатия от себя +12B появляется на контакте WH.
Помечен красной чертой
Для вас друзья, кто не разобрал мою писанину- схема для наглядности. Рисую схемы от руки по привычке с универа))).
Все провода аккуратно подвязаны и размещены под панелью.

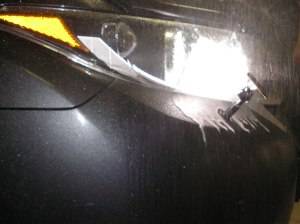

Форсунки довольно мощно бьют, этого вполне достаточно. Смотрим видео омывателя ну и работу ходовых огней.
В общем что я хочу добавить, есть вариант предоставленный мною, а Вы уже сами думайте кому и как лучше.
Автор; Alexander Shlay г.Алма-Ата, Казахстан
Даже самые мощные осветительные приборы не будут освещать дорогу, если загрязнены стекла фар. Рассмотрим, как установить омыватель фар своими руками, чтобы повысить уровень безопасности при движении в ночное время суток.
Из чего состоит автомобильный омыватель фар
Оптимальный вариант ОФ подбирается исходя из формы и размеров оптики. В настоящее время наибольшее распространение получили две конструктивные разновидности омывателей: струйные и щёточные. Как нетрудно догадаться, именно щёточный вариант схож по принципу действия с классическими дворниками. Однако этот механизм достаточно сложен в установке и не слишком надёжен, поскольку его основу составляют механические компоненты, которые подвержены как износу, так и внешним механическим воздействиям.
В форсунки подаётся небольшой объём рабочей жидкости, которая разбрызгивается на фары, а щётки удаляют смытую грязь. Если на автомобиле установлена пластиковая оптика, щёточный ОФ достаточно быстро покроет её сетью царапин, которые существенно ухудшать прозрачность линзы.
Струйные омыватели отличаются от щёточных отсутствием механического элемента – здесь загрязнения удаляются под воздействием струи жидкости, подаваемой на оптику под давлением.
Именно поэтому данный тип получил большее распространение.
Автомобильная оптика
Комфортабельность современного автомобиля складывается из определенного числа опций. Подогрев сидения, автоматические стеклоподъемники, подушки безопасности и прочие аксессуары давно стали привычными. Однако наличие такого рода механизмов и приспособлений не гарантируют безопасности при движении. Для профилактики дорожно-транспортных происшествий всем автомобилям предписано двигаться с включенными фарами. И чтобы световой поток можно было увидеть на значительном расстоянии, у омывателя фар должны быть исправными форсунки. Это устройство, в целом, имеет сложную конструкцию, и обращаться с ней следует аккуратно.
Форсунка омывателя фар
В европейских государствах с «ближним светом» ездят уже несколько десятилетий. На определенном этапе развития система омывания фар считалась не очень и нужной. Ее устанавливали только на автомобили премиум-класса. Механизм омывателя был хрупок и не надежен. Многие водители считали его совершенно бесполезным. Это мнение имело право на существование до той поры, пока не появились ксеноновые лампы. Опытные водители знают, что даже малейшее загрязнение, пятно или прилипшее насекомое изменяют направление светового потока как своеобразная крышка. И луч света может ослепить водителя встречной машины, потому что произошло его отклонение.
Омыватели фар HELLA
Компания Hella выпускает телескопические и стационарные омыватели фар высокого давления, которые уже штатно устанавливаются на заводе многими производителями автомобилей.Мы занимаемся установкой омывателей фар Hella практически на все марки и модели автомобилей.
Телескопический (выдвижной) омыватель фар высокого давления Hella
Цена с установкой – от 18000 руб.
| Примеры установки телескопического омывателя Hella | |
 | |
 |  |
| Toyota Highlander | |
 |  |
| Mitsubishi Outlander | |
 |  |
| Toyota Tundra | SsangYong Actyon |
Основные особенности:
Компактные форсунки с плавной регулировки направления струиХорошо вписывается в бампер, не имеет выступающих частейРаздельная регулировка форсунокИмеется возможность установить на бампер с любым наклономРазличные варианты управления (автоматически, от отдельной кнопки)Крышки форсунок входят в комплект
Стационарный омыватель высокого давления Hella
Цена с установкой – от 11500 руб.
| Примеры установки омывателя Hella с стационарными форсунками | |
 |  |
| Toyota FJ Cruiser | Dodge Challenger |
 |  |
| Mitsubishi Galant |
Основные особенности:
- Четыре отдельные форсунки с плавной регулировкой струи
- Идеален для выступающих бамперов
- Установка омывателя фар требует минимум места за бампером
- Наличие обратного клапана (отсутствие утечки омывающей жидкости)
- Невосприимчивость к грязи и песку
- Хорошо подходят для разнесенной оптики
Подробная инструкция по установке своими руками
Омыватель фар может быть установлен на любой автомобиль. Прежде всего, нужно приобрести все комплектующие, которые соответствуют конкретной марке, а также сочетаются с общим дизайном. Стоит учесть, что есть комплекты, в которые входит накладка форсунки, которая избавит от необходимости сверления бампера. Обусловлено это тем, что все коммуникации монтируются на неё. Плюс ко всему в комплект должна входить инструкция по установке, бачок (может не входить), насос, трубки, реле. Когда все необходимое подготовлено, можно приступать к монтажу.
Независимо от выбранного набора, работу начинают с исследования бачка омывателя лобового стекла на предмет врезки дополнительной трубки. Если по каким-то причинам это невозможно, то ищем место под установку дополнительного бачка, который идёт в комплекте с устройством
Важно знать, что бачок желательно располагать вдали от элементов, которые подвержены нагреванию. Следующим моментом является поиск места под установку форсунок
Идеальным вариантом считается монтаж напротив центра фары. Для его вычисления достаточно присмотреться к рассеивателю: оптический центр имеет обозначение в виде круга.
Определившись с местом под распылитель, на бампере сверлим отверстие. Начинать нужно с малого диаметра, постепенно увеличивая его до соответствующего размера. Процедуру выполняют аккуратно и с внешней стороны, чтобы избежать поднятия краски.
Производим крепление форсунок. Для наилучшего сочетания с кузовом заранее подбирают оптимальный вариант.
Приступаем к установке бачка и насоса. Процесс монтажа может несколько отличаться, что зависит от конкретного комплекта.
Проводим коммуникации. Необходимо выбирать кратчайшее расстояние.
Осталось подключиться к электрике: насос соединяем с общей электросхемой, а управление выводим на отдельную кнопку. Можно подключить и к омывателю стёкол. На каком варианте остановиться, каждый выбирает сам. Если рассмотреть установку отдельной кнопки, то возникнут дополнительные хлопоты по подбору места, подключению. При монтаже на штатный омыватель, увеличивается расход жидкости.
Омыватели фар и их виды
Каждый водитель знает, что грязные фары – это одна из причин ухудшения освещения проезжей части. Известно, что если фары загрязнены более, чем на 20%, то качество освещения уменьшается в два раза, а это может послужить причиной ДТП.
Если ваш автомобиль оснащен ксеноновой оптикой, то вам просто необходимы омыватели фар. В случае их отсутствия, ксеноновые лучи будут сильно искажаться, что может привести к ослеплению других водителей встречного движения.
Омыватели фар обеспечат вам дополнительную безопасность на проезжей части и сделаю вождение более комфортабельным. Стоит отметить, что наличие омывателей фар в совокупности с ксеноновой оптикой являются обязательным по законодательству в большинстве стран мира. Бывает два основных вида омывателей фар струйные и щеточные.
Струйные
Первый вид омывателей автомобильных фар отличается тем, что они используются на всех современных автомобилях. Для очистки фар, такой вид омывателей, используют кинетическую энергию струи. Принцип работы заключается в том, что струя воды под большим давлением смывает все загрязнение на рассеиватиле фары.
На сколько хорошо будет очищена фара в первую очередь зависит от угла наклона струи, ее скорости расстоянием между фарой и непосредственно форсункой. Большинство современных автомобилей еще из-под конвейера выходят с данными омывателями фар, в ином случае их можно установить самостоятельно, приобретя для этого необходимый комплект омывателей фар.
Как протестировать работу фароомывателя
Блок управления ОФ лучше всего устанавливать в рулевой колонке или блоку включения зажигания, однако вы вполне можете предпочесть и другие, более удобные для вашей машины варианты. Белый провод от БУ направляем на положительную клемму габаритного фонаря, красный подсоединяем к питающему проводу, но обязательно через предохранитель (выбирать следует самый ненагруженный по потребителям). Чёрный и красный провода последовательно подключаем к плюсовому и минусовому контактам омывателя, последний провод синего цвета – в положительной клемме подсветки гнезда прикуривателя (как вариант – к контакту, обеспечивающему отключение габаритных фонарей).
Когда электрическая часть работ завершена, можно начать тестирование работы омывателя. Заправляем бачок рабочей жидкостью и нажимаем на кнопку включения. Убеждаемся, что насос и форсунки работают, внимательно проверяем, насколько хорошо идёт струя и целиком ли она охватывает рассеиватель. Если остаются незатронутые области, можно попробовать исправить положение с помощью прокладок или подогнув ствол форсунки.
Рекомендуем: Камера заднего вида для автомобиля с монитором на E-katalog
Как видим, пользоваться омывателем фар очень просто, поскольку в целом принцип действия одинаков, а при совмещённом варианте монтажа оба устройства функционируют как единый механизм. Но уход за фароомывателем потребует от вас больших усилий, чем обслуживание штатного устройства. Основной враг ОФ – грязь. Поскольку форсунки размещаются в незащищённом месте, они, а также клапан в бачке, подвержены загрязнению, что может привести к потере работоспособности устройства или значительному ухудшению очистки фар – сильно загрязненные форсунки будут выпрыскивать жидкость струёй, а не распылять её.
На этапе установки омывателя нужно проследить, чтобы при монтаже в басок не попали инородные предметы и грязь, заливаемая жидкость также должна быть идеально чистой. Вода из-под крана – отнюдь не самое оптимальное решение, но если другой нет, обязательно прокипятите её перед использованием. Но лучше сбегать в ближайшую аптеку и приобрести нужное количество дистиллированной воды, не содержащей никаких примесей
Как домохозяйка использует при мытье посуды чистящие средства, так и автовладельцы могут заливать в бачок небольшое количество обычной автошампуни, что позволит без труда справляться с устаревшими, засохшими и трудновыводимыми загрязнениями, с которыми обычная вода справится не в состоянии. Отметим, что такую операцию следует проводить только летом. Зимой в бачок заливается такая же незамерзающая жидкость, как и в омыватель лобового стекла. Для неё никакие добавки не требуются – с задачей растворения застарелых загрязнений успешно справляется этилен. Кроме того, добавки неизвестного происхождения при попадании в насос могут замёрзнуть, что полностью выведет его из строя.
Не забывайте вовремя менять жидкость при смене сезона, особенно при переходе с тёплого на холодное время года.
Еще одна забота, связанная с уходом за фароомывателем – регулярная прочистка форсунок. Не забывайте протирать и фары, поскольку омыватель не обеспечивает идеально равномерной их очистки. Помните, что длительная работа насоса вхолостую может стать причиной его выхода из строя. Если система совмещённая – вы это заметите по отсутствию струи из форсунок головного омывателя, но в случае использования отдельного устройства вы не увидите, есть ли в системе жидкость. Так что регулярно проверяйте её уровень и при необходимости доливайте.
Периодически проверяйте надёжность всех креплений и осматривайте проводку на предмет наличия повреждений. Если обстоятельства не требуют использования омывателя фар, при длительном простое включайте их, даже если в этом нет необходимости, поскольку это нужно для очистки сопел форсунок.
