Неисправности рулевого управления – как найти поломку?

Введение

О свойствах и функциях рулевой колонки может не знать только начинающий автолюбитель, водители с опытом наверняка хорошо осведомлены о важности этого агрегата. Современное рулевое устройство, придуманное несколько десятилетий назад, обладает прекрасными информативными качествами, проявляет себя как надёжный и долговечный элемент, ввиду чего автопроизводители пока не собираются придумывать более совершенный метод, который бы мог помогать транспортному средству направляться по нужной траектории

Если из автомобиля исключить рулевой агрегат, управлять им станет невозможно, машина попросту потеряет свою актуальность.

Современная рулевая колонка — это устройство, не имеющее вида крупногабаритной системы, в составе которой можно насчитать десятки различных деталей. Устройство этого приспособления настолько простое, что с ним может разобраться обычный человек, не имеющий специального образования.

Однако, как и все остальные детали, рулевая колонка может со временем прийти в негодность, а знающий автовладелец может без труда определить неисправность и предпринять все необходимые меры для её устранения. Рассмотрим все возможные поломки, которым может подвергнуться агрегат с относительно простой конструкцией.

2 типа диагностики рулевого управления на СТО

Применяется два типа диагностики рулевого управления – узконаправленная и комплексная. Комплексная используется, если автомобиль не ездил длительное время. Тогда обязательной проверке подвергаются детали и узлы рулевого механизма для определения степени их работоспособности. Дело в том, что простой плохо сказывается на состоянии комплектующих – они закисают, подвергаются коррозии, а масло без движения изменяет свои рабочие параметры из-за воздействия температуры.

При частой езде по плохим дорогам с ухабами и неровностями, с грунтовым покрытием нужна комплексная диагностика технического состояния рулевого управления. Первым делом повреждаются детали подвески и рулевого механизма. После эксплуатации авто в таких условиях расшатываются рулевые наконечники и тяги, появляется люфт в штоке рейки, на валах колонки и распределителя, наблюдаются подтеки масла, гудение насоса, прерывистое, с провалами, либо затрудненное вращение руля.

Кроме того комплексная диагностика нужна, если в ГУР залито старое и загрязненное масло. Безусловно, недопустимо так запускать автомобиль.

Если факт эксплуатации просроченного масла имел место, будьте готовы вскоре к полной диагностике, разборке и чистке всей системы рулевого управления.

Старое масло накапливает мелкие частицы металла, образующиеся в процессе износа комплектующих. Эти примеси очень опасны для насоса гидроусилителя, могут негативно сказаться на работе рулевой рейки, закупорить шланги и трубки.

Не обойтись без комплексной диагностики при покупке машины с рук. В данном случае актуальна проверка не только рулевой, но всех систем автомобиля. Ведь точно не известно, сколь хорошо предыдущий хозяин следил за автомобилем и какое состояние у транспортного средства в настоящее время.

Комплексный осмотр поможет выявить причину неисправности, если персонал СТО затрудняется это сделать. Вряд ли на профессиональных или специализированных сервисах вообще возможна подобная проблема. Но случается, что самые опытные сотрудники не в силах быстро найти источник неполадок в автомобиле, именно тогда и прибегают к диагностике всех механизмов и узлов рулевого управления с гидроусилителем.

Узконаправленное обследование используется в тех случаях, когда удалось обнаружить поломку при первом осмотре. В этом случае неисправный узел демонтируют с авто и исследуют при помощи стендов для проверки рулевых механизмов или специальных инструментов, чтобы точно локализовать неполадку и определить ее причину.

Неисправности рулевого управления

Неисправности рулевого управления вместе с неисправностями тормозной системы являются самыми серьезными неисправностями автомобиля. С широким применением на современных легковых автомобилях реечного рулевого механизма перечень неисправностей рулевого управления значительно сократился.

К неисправностям рулевого управления относятся:

• износ передающей пары («шестерня-рейка»);
• нарушение герметичности рулевого механизма;
• износ или разрушение подшипника рулевого вала;
• износ шарнира наконечника рулевой тяги.

Самой распространенной неисправностью рулевого управления является износ шарового шарнира наконечника рулевой тяги.

Отдельно необходимо остановиться на неисправностях усилителя рулевого управления. Различают следующие неисправности гидроусилителя руля:

• износ подшипника вала насоса;
• пробуксовка ремня привода насоса;
• низкий уровень рабочей жидкости в бачке;
• засорение элементов привода (фильтрующего элемента, клапана насоса и др.);
• ослабление крепления или повреждение шлангов.

Основными причинами неисправностей рулевого управления являются:

• низкое качество дорог;
• нарушение правил эксплуатации (изменение периодичности обслуживания, применение некачественной рабочей жидкости и комплектующих);
• неквалифицированное проведение работ по техническому обслуживанию и ремонту системы;
• предельный срок службы системы.

Причиной неисправностей рулевого управления могут также стать различные отклонения от рабочих характеристик колес (давление в шинах, балансировка, степень износа шин, износ ступичного подшипника).

О наступающей неисправности рулевого управления свидетельствуют, как правило, различные внешние признаки, основными из которых являются:

• стуки в рулевом управлении;
• биение на рулевом колесе;
• увеличенный люфт рулевого колеса;
• тугое вращение рулевого колеса;
• шум в усилителе рулевого управления;
• подтекание рабочей жидкости.

К сведению, люфтом называется холостое движение рулевого колеса, т.е. движение, при котором поворот не производится.

Несколько слов о подтекании рабочей жидкости. Подтекание рабочей жидкости в элементах рулевого управления происходит не так явно, как при неисправностях системы охлаждения – лужу под автомобилем вы не увидите. Установить подтекание можно при детальном осмотре системы, при этом неисправный элемент выглядит влажным, специалисты еще говорят – запотевшим.

Источник

Нормативные требования к рулевому управлению

Требования к элементам рулевого управления транспортных средств регламентируются Правилами ЕЭК ООН № 79.

Суммарный люфт в рулевом управлении в регламентированных условиях испытаний не должен превышать предельных значений, установленных изготовителем в эксплуатационной документации, а при отсутствии таких данных он не должен превышать 10° для легковых автомобилей и созданных на их базе агрегатов грузовых автомобилей и автобусов; 20° для автобусов; 25° для грузовых автомобилей.

Суммарный люфт в рулевом управлении — это угол поворота рулевого колеса от положения, соответствующего началу поворота управляемых колес в одну сторону, до положения, соответствующего началу их поворота в сторону, противоположную положению, примерно соответствующему прямолинейному движению транспортного средства.

Начало поворота управляемого колеса — это угол поворота управляемого колеса на 0,06 ± 0,01°, измеряемый от положения прямолинейного движения.

При проверке суммарного люфта необходимо выдерживать следующие условия испытаний:

• шины управляемых колес должны быть чистыми и сухими;
• управляемые колеса должны находиться в нейтральном положении на сухой ровной горизонтальной асфальтоили цементнобетонной поверхности;
• испытания автомобилей, оборудованных усилителем рулевого привода, проводятся при работающем двигателе.

Значение суммарного люфта в рулевом управлении определяют по углу поворота рулевого колеса между двумя зафиксированными положениями в результате двух или более измерений.

Натяжение ремня привода насоса усилителя рулевого управления и уровень рабочей жидкости в бачке должны соответствовать требованиям, установленным изготовителем ТС в эксплуатационной документации.

При органолептической проверке рулевого управления проверяется выполнение следующих нормативных требований:

• вращение рулевого колеса должно происходить без рывков и заеданий во всем диапазоне угла его поворота, неработоспособность усилителя рулевого управления (при его наличии на ТС) не допускается;
• самопроизвольный поворот рулевого колеса от нейтрального положения при неподвижном состоянии ТС с усилителем рулевого управления и работающем двигателе не допускается;
• максимальный поворот рулевого колеса должен ограничиваться только устройствами, предусмотренными конструкцией ТС;
• не предусмотренные конструкцией перемещения деталей и узлов рулевого управления относительно друг друга или опорной поверхности не допускаются;
• резьбовые соединения должны быть затянуты и зафиксированы способом, предусмотренным изготовителем ТС;
• применение в рулевом механизме и рулевом приводе деталей со следами остаточной деформации, трещинами и другими дефектами не допускается.

Повреждение и отсутствие деталей крепления рулевой колонки и картера рулевого механизма, а также не предусмотренное изготовителем ТС в эксплуатационной документации повышение подвижности деталей рулевого привода относительно друг друга или кузова (рамы) не допускаются.

Не допускается подвижность рулевой колонки в плоскостях, проходящих через ее ось. Рулевая колонка должна надежно соединяться с сопрягаемыми деталями и не иметь повреждений. Устройство фиксации положения рулевой колонки с регулируемым положением рулевого колеса, а также устройство, предотвращающее несанкционированное использование ТС, должны быть в рабочем состоянии.

Сломался насос ГУР: признаки и причины неисправностей

Итак, все перечисленные выше элементы участвуют в процессе создания давления. Стоит маленькой пластинке треснуть или стереться, и вот давления уже недостаточно или нет совсем.

Во всем этом есть единственный плюс (если это можно назвать плюсом): насос ГУР никогда не ломается внезапно, он всегда подает сигналы бедствия.

Периодически сильно гудит

Поздравляем, у вас воздух. Загляните в бачок — если видите пузырящееся масло, значит, система разгерметизировалась, и в нее попал воздух. Сразу осмотрите агрегат, бачок и магистраль на предмет трещин. Если снаружи все целое, придется снимать и разбирать насос — возможно, подтекает сальник, уплотнительные кольца или прокладка.

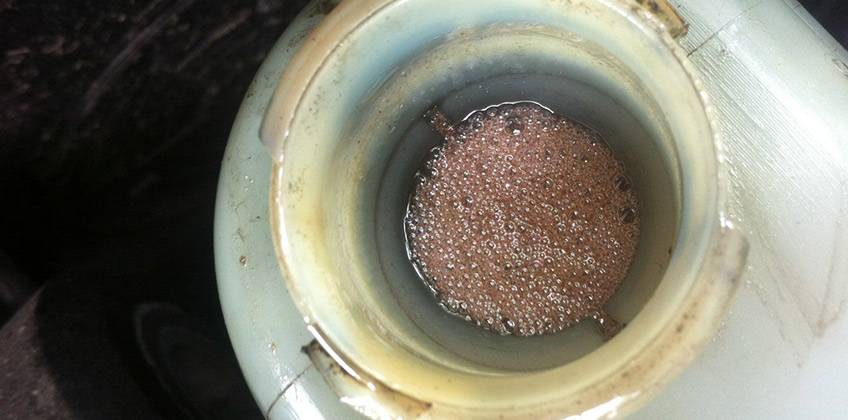

Система гидроусилителя завоздушена

Пронзительно визжит при повороте руля

Тут дело в ремне: либо он слабо натянут и проскальзывает по шкиву во время вращения, либо совсем растянулся.

Под капотом постоянно гудит и руль стал тугим

Вот это явный, стопроцентный признак, что насос не может создавать нужное давление и зовет вас на помощь. А если нет давления, нет и толку от усилителя. Причин здесь несколько:

1. Износились элементы рабочей пары. Виной всему возраст насоса или старое, грязное масло (если оно вообще есть в системе).

• Если вы тщательно следите за количеством и качеством масла, а пластинки стерлись по торцам, значит, пришло их время. Изношенные пластины не достают до стенок статора, не образуют областей низкого давления и не захватывают масло. Нужно просто заменить их.
• Износились пазы лопастей — это тоже, в основном, проблема возрастных насосов. Можно поменять либо рабочую пару целиком, либо ротор.
• Появились щербинки на внутренней поверхности статора, пазах или лопастях. Это случается, когда масло, призванное защищать детали насоса, гробит их. Как? Да элементарно: старое масло обычно насыщено металлической стружкой и мелким мусором. Эта стружка работает как абразив и разрушает поверхности рабочей пары. Микрочастицы металла появляются в системе, если насос какое-то время работал в сухую, а еще стружку выбивают уплотнительные кольца золотника. Эта проблема тоже решается в условиях СТО: мастер отшлифует стенки статора, в критическом случае — заменит деталь.
• Залипли лопасти. Грязное, старое, вязкое масло не дает пластинкам двигаться быстро и свободно, они буквально залипают в пазах, выдвигаются-задвигаются неравномерно, давление создается через раз. В этом случае насос разбирают, чистят рабочую пару, обязательно промывают систему ГУР и, естественно, меняют масло.

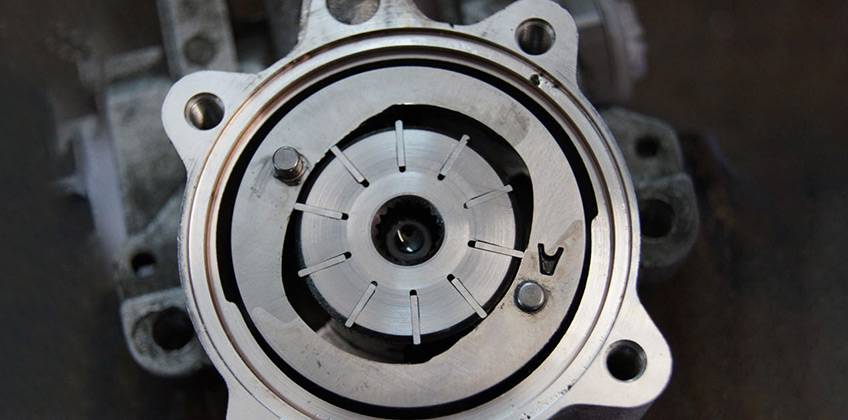

Выработка на стенках статора

2. Серьезные повреждения редукционного клапана.

Редукционный клапан регулирует давление: когда оно превышает максимум, клапан открывает допканал и сбрасывает давление до допустимого. Случается, что редукционный клапан залипает, становится неподвижным, т.е перестает закрывать (или открывать, что хуже) допканал, и масло хлещет мимо системы. Такое происходит, если на клапане есть задиры или он так долго работал с грязным маслом, что буквально оброс липкими отложениями.

Отремонтировать клапан вполне реально — на большинстве автомобилей его можно снять, разобрать, почистить или заменить поврежденные элементы. Обязательно нужно промыть систему и залить новое масло.

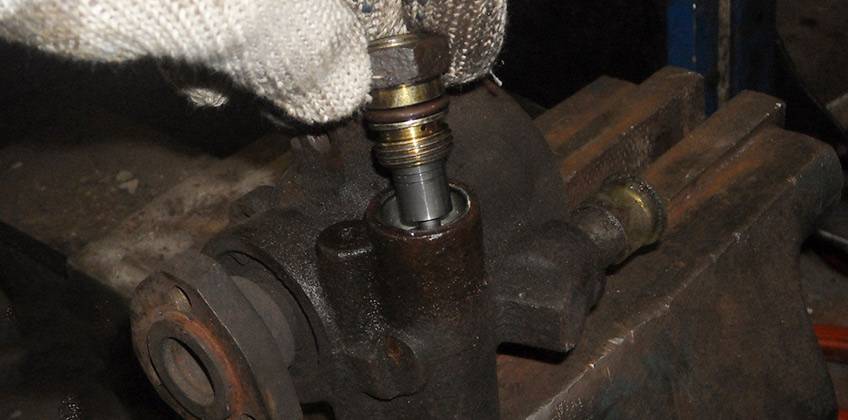

Редукционный клапан насоса

3. Насос банально “устал”. Никакой механизм не может служить вечно, даже самый ухоженный и конструктивно совершенный.

Распространенные неисправности системы рулевого управления и их причины

Рулевое управление – сложная система, разные ее элементы могут изнашиваться, выходить из строя. Нарушение соединения отдельных элементов также приводит к неполадкам в ее работе. Каждая проблема может объясняться рядом причин.

Тугое вращение, заедание, недостаточно плавное движение рулевого колеса могут спровоцировать:

• засорение фильтра, клапана насоса и других элементов привода или пробуксовка его ремня;
• деформация ряда деталей (стойки, подшипников, шарниров, тяг);
• неправильная регулировка зазоров и креплений в системе редуктора и привода;
• недостаток масла в картере;
• проблемы в ходовой части – если колеса установлены под неправильным углом или покрышки слабо накачаны, это тоже сказывается на вращении руля.

Увеличение люфта (свободного хода) руля в ряде случаев устраняется путем регулировки зазоров подшипников, шарниров, подтягиванием креплений. Если же регулировка не помогает, причина может крыться в износе таких деталей, как:

• шарнир наконечника тяги;
• подшипник вала;
• передающая пара шестерня-рейка.

Величину холостого хода руля можно измерить люфтометром

Нарушения в работе гидроусилителя обычно проявляются посторонним шумом или подтеканием рабочей жидкости. В первом случае причина может крыться в:

• пробуксовке ремня;
• износе подшипника, установленного на вале насоса;
• снижении уровня рабочей жидкости.

К подтеканию жидкости приводят:

• нарушение герметичности усилителя вследствие износа пыльника;
• повреждение шлангов или ослабление их крепления.

Утечка масла из картера рулевого механизма вызвана износом прокладок, сальников, ослаблением крепления крышки.

В системе рулевого уплотнения есть множество креплений: рулевые тяги и поворотные рычаги крепятся гайками, кронштейн и рулевой механизм – болтами, нижней фланец, шаровая опора и другие элементы имеют свою систему креплений. Все они в процессе эксплуатации могут ослабевать, вызывая посторонние шумы и другие неполадки. Самопроизвольное откручивание гаек предотвращается за счет установки шплинтов, но шплинтовка тоже может нарушаться. Большинство деталей рулевого управления подвержено износу, в особенности шарниры и подшипники, подверженные значительной нагрузке. Их износ проявляется биением рулевого колеса, шумами, стуками, увеличением люфта и другими нарушениями нормального функционирования системы рулевого управления.

Неисправности лопастного насоса

При изготовлении насосов ГУР производители закладывают большой ресурс их службы. Поэтому при правильной эксплуатации насоса автовладельцем, он прослужит довольно долго. Для этого достаточно следить за количеством и состоянием жидкости в системе, обеспечивать герметичность соединений, контролировать натяжение приводного ремня, а также беречь насос от перегрева.

Таблица 1. Основные поломки насосов ГУР

Неисправность	Причины	Признаки	Устранение
Потеря подвижности, повреждение и износ перепускного клапана	Неисправность возникает в случае использования загрязненного масла или попадания в систему частиц и посторонних примесей, перегрева насоса, удержания руля в крайних положениях более 5-10 секунд.	На прогретом двигателе и высокой температуре окружающей среды усилие, прикладываемое к рулевому колесу, возрастает. Слышен гул насоса в крайнем положении руля.	Заменить поврежденный клапан. Если задиры, повреждения существенные и дублируются внутри посадочного места клапана, то замене подлежит и корпус агрегата.
Течь насоса в результате истирания или повреждения сальников, прокладок и уплотнительных манжет	Отмечается снижение уровня рабочей жидкости в бачке насоса и ее недостаток в системе, перегрев гидронасоса или «завоздушенность» системы. Зачастую это происходит вследствие коррозии на валу насоса или неправильного монтажа.	Следы течи, гул, нехарактерные цвет и запах масла в бачке.	Поменять все сальники, прокладки и уплотнительные манжеты на новые.
Изношена втулка или подшипник насоса	Износ подшипников возникает в том случае, если на него действуют нехарактерные нагрузки, удары, вибрации, издаваемые насосом, неравномерное давление на одну из сторон. Причиной может быть люфт в крепеже насоса, чрезмерное натяжение приводного ремня.	Гул, также возможна течь, вспенивание рабочей жидкости в бачке.	Заменить подшипник; если износилась втулка, то замене подлежит корпус.
Износ вала	Гул при работе, возможна течь.	Замена вала.
Выработка в паре: ротор-статор	Подобная выработка встречается на насосах, которые сильно перегрелись, либо эксплуатировались на загрязненном масле или при его недостаче.	Повышенное усилие на руле, недостаточное давление масла в системе, гул насоса, потемнение и вспенивание масла.	Замена рабочей пары.
Износ верхней и нижней рабочей плиты, а также ротора	Типичная выработка одной из плит насоса, в случае, когда он был перегрет или продолжительное время работал с недостаточным количеством масла.	Низкое давление масла в системе ГУР, потемневшее масло, либо с запахом гари.	Замена верхней и нижней плиты; если изношен ротор, тогда он тоже подлежит замене.
Залипание лопаток ротора	«Залипание» лопаток имеет место на новых установленных насосах, но также случается из-за использования грязной рабочей жидкости.	Повышенное усилие на руле – «тяжелый» руль.	Нажатием на педаль газа автомобиля повысить обороты двигателя до 3000 об/мин. Проверить состояние масла, при необходимости – заменить.
Недостаточное или избыточное натяжение приводного ремня насоса, износ ремня	Свист, гул, а также пульсация давления в системе ГУР.	Ослабить натяжение ремня до нормы либо заменить его.

Все вышеперечисленные неполадки являются следствиями небрежной эксплуатации авто, а потому – лучший способ сохранить рулевое управление исправным – правильный и своевременный уход за его составляющими.

Устраняем неисправности рулевого управления

Определить вид неисправности помогут следующие внешние признаки. Если рулевое колесо вращается довольно туго, то причинами могут быть:

• низкое давление в покрышках, которое немедленно следует довести до нормального уровня;
• низкий уровень масла, находящегося в картере рулевого механизма, его сразу же нужно долить до заданного уровня;
• деформация деталей подшипников верхней опоры стойки, рулевого механизма, телескопической стойки подвески, шаровых шарниров или же рулевого привода, в этом случае поврежденную деталь следует заменить на новую и, конечно же, качественную;
• вполне возможно, что необходимо отрегулировать зазоры в зацеплениях червяка с роликом, углы передних колес или же ослабить регулировочную гайку оси маятникового рычага.

Если же речь идет об увеличенном холостом ходе, тогда причины следующие:

• большой зазор в подшипниках ступиц, шаровых шарнирах либо червячном зацеплении, в этом случае величину этого зазора следует отрегулировать либо самостоятельно, либо обратившись в специализированный центр;
• также, возможно, необходимо подтянуть гайки рулевых тяг или же болты рулевого механизма;
• и последняя причина столь нежеланного поведения авто – люфт, образовавшийся в заклепочных соединениях.

Причинами же утечки масла могут послужить повреждение или же износ уплотнительных прокладок, сальников вала или же червяка, которые нуждаются в срочной замене. Также вполне возможно, что необходимо подтянуть болты, посредством которых крепится крышка картера. Довольно часто можно услышать и характерный шум и стук в системе рулевого управления, скорей всего, стоит проверить, насколько хорошо затянуты гайки рулевых тяг, поворотных рычагов, крепления нижнего фланца и болты крепления кронштейна, а также рулевого механизма.

Кроме того, причинами могут быть очень большие зазоры, образовавшиеся между осью тяг, упорными рейками и в подшипниках колес.

Плохая устойчивость авто вызвана неправильным углом передних колес, большим зазором в их подшипниках, шарнирах тяг, а также в зацеплении между червяком и роликом. Кроме того, вполне возможно, что повреждены рычаги подвески или же поворотные кулаки. Зазоры следует, не медля, отрегулировать, а неисправные детали заменить. Как видно, причин может быть множество, но лучше потратить много времени на диагностику, здоровье того стоит!

Обслуживание системы рулевого управления с ГУР

На автомобилях с гидравлическим усилителем рулевого управления люфт измеряют при работающем двигателе. Как правило, рулевой механизм с гидроусилителем обладает высокой надежностью и не требует сложного обслуживания при эксплуатации автомобиля.

Даже в случае отказа насоса усилителя, движение на автомобиле можно продолжать, хотя для поворачивания рулевого колеса в этом случае потребуется прикладывать значительно больше усилий, чем даже на автомобиле без гидроусилителя. Причиной полного отказа гидроусилителя чаще всего является обрыв приводного ремня насоса. Регулярно проверяйте состояние ремня – он может быть изношен или слабо натянут. Одним из признаков слабого натяжения ремня является появление отдачи (обратного толчка) на рулевом колесе. Обычно это заметнее всего при трогании автомобиля с места, когда колеса повернуты до отказа.

Поддерживайте на должном уровне количество жидкости в бачке усилителя. При необходимости доливайте жидкость только указанной в руководстве по обслуживанию марки. Учтите, что жидкость, предназначенную для АКПП, можно использовать не для всех гидроусилителей рулевого управления. В продаже имеется много разных марок жидкостей.

Неподходящая жидкость может испортить все сальники в системе

Так как жидкость используется не только как рабочее тело гидросистемы, но и как смазочный материал, очень важно, чтобы ее уровень не опускался ниже нормы, иначе насос может выйти из строя. Следите также за чистотой жидкости

Грязная или просроченная жидкость быстро разрушит насос и уплотнения гидросистемы, расположенные на реечном механизме, что потребует потом дорогостоящего ремонта. Замена жидкости требуется редко. Если же вы хотите слить жидкость, необходимо открыть крышку расширительного бачка, отсоединить один из трубопроводов системы и несколько раз повернуть рулевое колесо из стороны в сторону для выдавливания жидкости из гидросистемы.

Специальное отверстие для слива жидкости обычно отсутствует. Заправка новой жидкости производится через расширительный бачок. Как правило, при этом в гидросистеме образуются воздушные пробки, нарушающие ее работоспособность. Их следует удалить. Проще всего сделать это следующим образом. Запустите двигатель, откройте крышку расширительного бачка и прокачайте систему, поворачивая руль несколько раз из одного крайнего положения в другое.

По мере прокачивания гидросистемы уровень жидкости в бачке будет понижаться. Повторяйте эту процедуру до тех пор, пока он не стабилизируется. После этого долейте жидкость до требуемого уровня и закройте крышку, предварительно проверив, не засорено ли в ней вентиляционное отверстие (если оно имеется).

Наиболее частой неисправностью гидроусилителей является течь жидкости. У некоторых старых гидросистем допускалось небольшое просачивание жидкости через подшипники, валы и т.п., поскольку их практически невозможно сделать полностью герметичными. Регулярно осматривайте узлы системы со всех сторон для своевременного обнаружения возможных подтеканий из трубопроводов и штуцеров, а также из не туго закрепленных трубопроводов и других деталей. Выясните, не трутся ли трубки и шланги о детали шасси и подвески.

Неисправность гидропровода может приводить к прорыву жидкости через чехлы. Производя проверку, поворачивайте рулевое колесо из одного крайнего положения в другое. Небольшие течи часто можно устранить, введя в жидкость специальные герметизирующие добавки, которые имеются в продаже. Однако это будет только кратковременной мерой. В случае неисправности насоса его можно отремонтировать, воспользовавшись ремонтным комплектом новых сальников. Замена сальников мало что исправит, если насос сильно изношен.

Для тех, кто любит делать все самостоятельно, ремонт насоса не представит больших трудностей. Однако прежде чем устанавливать отремонтированный насос на автомобиль, желательно проверить его на стенде. Если вы подозреваете, что насос изношен, то обратитесь к специалисту по гидроусилителям, чтобы он проверил его рабочее давление и правильно определил неисправность. Вообще говоря, многочисленные достоинства руля с гидроусилителем во много раз перевешивают проблемы, создаваемые ее возможными неисправностями. Стоит после того, как вы поездили на автомобиле с современной системой, пересесть на автомобиль, не имеющий гидроусилителя рулевой системы, и вы немедленно “почувствуете разницу”.

Как проверить исправность рулевой рейки самостоятельно

Современные автомобили оснащаются механическими, электрическими и гидравлическими рулевыми рейками. Для проведения точной диагностики рекомендуется обращаться в специализированные центры, где есть специалисты и профессиональное оборудование. С другой стороны, главные признаки неисправностей может выявить любой автомобилист.

Диагностика своими руками для водителя

Обследование рулевого механизма требует повышенной осторожности и аккуратности. Здесь не допускается дергать, расшатывать тяги, рейку

При появлении непонятных звуков, скрипов, нужно действовать следующим образом:

• остановиться, оценить уровень неполадки, ее влияние на безопасность;
• при выключенном двигателе покрутить руль, проверить люфт. Его увеличенные значения свидетельствуют о повышенном износе внутренней части рейки. Если в крайних положениях руля слышится стук, то проблемой могут быть рулевые наконечники;
• на следующем этапе рекомендуется открыть капот и оценить визуально состояние рулевой рейки, пыльников, уплотнителей.

Как определить люфт и что еще может  стучать

С помощью раскачки рулевого колеса можно диагностировать следующие проблемы.

• Разрушенная ступица, не затянутая гайка, закрепляющая рулевое колесо на валу, ощущается как люфт со стуком. Руль нужно покачать в вертикальной, горизонтальной оси.

• Покачиванием руля вверх-вниз, вправо-влево можно определить люфт вала на подшипниках.
• Определить вращательный люфт по шарнирам рулевого вала и его шлицевым соединениям.

• Раскачать вал шестерни рейки внутри корпуса, который находится под ногами водителя. Здесь не должно быть люфта.

• Люфты шаровых пальцев рулевых наконечников. Здесь диагностика проводится вдвоем. Один крутит руль, а другой пальцами прощупывает шарниры.
• Короткие движения рулем в разные стороны, проверка шарниров рулевой тяги.
• Проверка люфта пластмассовой втулки рейки.

Если потекла рейка

При появлении течи машина во время движения ведет себя определенным образом:

• ухудшается управляемость;
• помпа ГУР начинает гудеть;
• руль становится тугой, для его поворота приходится прикладывать усилия;
• появляется люфт руля при прямых неподвижных колесах;
• при управлении авто во время движения в руках ощущаются вибрации, стуки.

Нарушение герметичности системы проявляется понижением уровня жидкости внутри расширительного бачка, подтеками, мокрым днищем, масляными лужами на асфальте.

Разборка  и осмотр

Перед тем, как приступать к диагностике, нужно проверить состояние зубчиков. Для этого нужно поджать регулировочную гайку

При разборке важно установить метки, а детали складывать внутрь одной емкости. Это поможет ничего не перепутать

Для разборки пригодятся такие инструменты:

• гаечный ключ;
• молоток;
• тонкие отвертки;
• набор торцевых ключей.

После разборки следует тщательно осмотреть все детали, определить степень износа штока.

Для обратной сборки понадобятся новые сальники, прокладки, компрессионные кольца, резинки, новая втулка, отполированный червячный вал, шток. Сборку нужно производить в обратном порядке.

Крайне важно определить степень износа штока

 Как проверить рулевые наконечники

Для диагностики нужно загнать авто на яму, эстакаду или поднять на подъемнике. При проверке наконечников нужно ориентироваться на следующие признаки:

• деформации;
• изменение цвета;
• целостность резиновых пыльников;
• подтеки, влажность из-за просачивания смазки.

При обнаружении перечисленных признаков нужно произвести замену изношенных деталей.

Последствия и риски езды с неисправной рейкой

От исправности рулевой рейки напрямую зависит безопасность, управляемость автомобиля. Если игнорировать проблему, то она может вырасти до огромных размеров.

Чтобы избежать опасных ситуаций, каждый водитель обязательно должен уметь распознавать неисправности рулевого механизма, принимать своевременные меры.

Звуки из салона

В современных автомобилях руль не только нужен для поворота автомобиля. На нем нередко расположены органы управления некоторыми устройствами от переключения передач до включения фар или регулировки аудиосистемы. Поэтому у водителя возникает закономерное беспокойство, когда появляются щелчки в рулевой колонке при повороте руля. Характерно, что звук при этом идет изнутри салона из района кнопки звукового сигнала.

Паниковать в таком случае не надо. Для начала стоит проверить правильность установки и состояние пластиковой облицовки колонки. Не исключается вариант деформации пластика.  Распространенная причина такого явления – неисправность отдельных элементов подрулевого переключателя, которые такие звуки издают. Можно проверить качество и крепление пластика, а неисправный переключатель заменить. Часто этого хватает, чтобы при повороте руля щелчка в рулевой колонке не было слышно.

Иногда в передней части салона при повороте руля раздаются скрипы, похожие на шарканье. Их источник скрывается под кнопкой звукового сигнала сверху колонки. При этом загорается сигнал проблемы с подушкой безопасности в руле, не работают кнопки круиз – контроля.

Это означает, что неработоспособен шлейф рулевой колонки под подушкой безопасности. Он снабжает электропитанием механизм этой подушки, звуковой сигнал и некоторые другие приборы автомобиля. Он попросту может оказаться серьезно поврежденным. Некоторые автомобилисты пробуют устранять такие неисправности собственными силами. Это не дает никаких гарантий надежной работы шлейфа. С учетом того, что это устройство влияет на безопасность, лучше выполнять замену шлейфа рулевой колонки опытным работникам автосервиса.
