Замена вентилятора печки
Заменить электродвигатель печки довольно просто.
Необходимые инструменты
Для работы потребуются:
- набор ключей-шестигранников;
- крестообразная отвёртка;
- новый электродвигатель отопителя.
Демонтаж вентилятора печки
Вентилятор печки снимается следующим образом.
- Отсоединяется минусовая клемма аккумулятора.

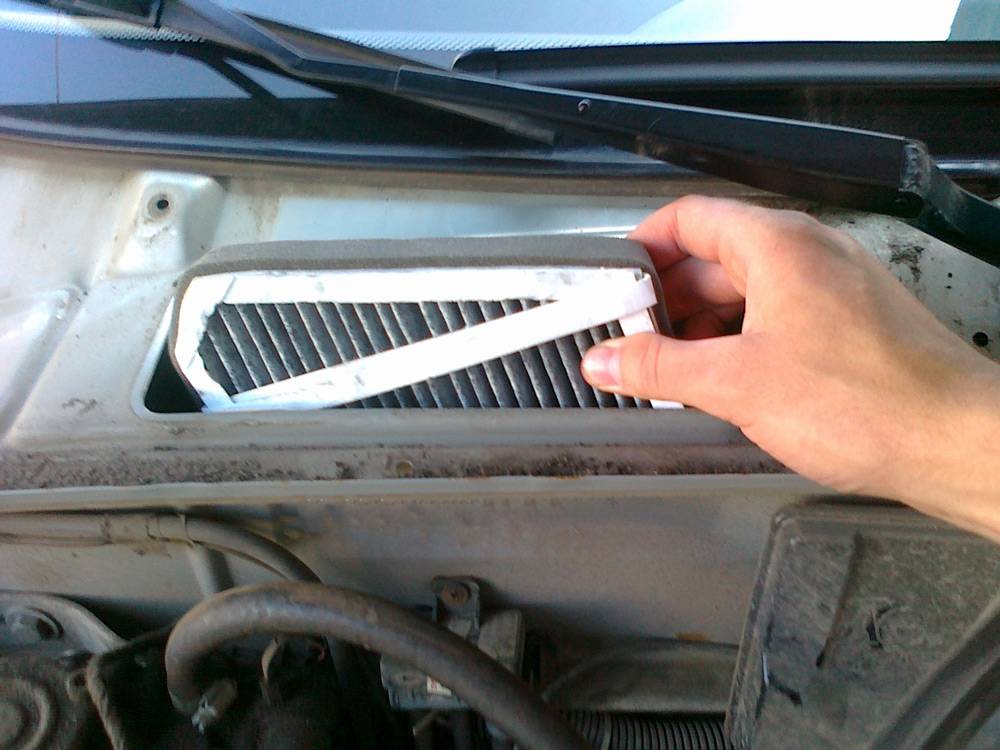

- Справа (по ходу движения) под лобовым стеклом установлен салонный фильтр, защищённый крышкой на защёлках. После снятия крышки и извлечения фильтра открывается доступ к вентилятору отопителя. Для доступа к вентилятору отопителя снимается салонный фильтр
- Снимается крыльчатка. Для этого крестообразной отвёрткой откручивается болт, удерживающий крепёжную скобу. Крыльчатка сдвигается в сторону и вынимается. Для снятия крыльчатки нужно открутить болт и вынуть крепёжную скобу
- В салоне перед пассажирским сиденьем откручивается крепёж панели бардачка. Для доступа к электродвигателю снимается панель бардачка
- Отсоединяется разъём с проводами питания. Для снятия электродвигателя необходимо отсоединить разъем с проводами питания
- Коротким шестигранником на 10 откручиваются болты крепления, и электродвигатель вынимается. Электродвигатель печки крепится тремя болтами
- После снятия двигателя через нишу салонного фильтра аккуратно вынимается крыльчатка. Крыльчататка свободно вытаскивается со стороны салонного фильтра
Установка вентилятора печки
Неисправный электродвигатель ремонтируют или меняют на новый. Повреждённую крыльчатку тоже следует заменить. В отверстия в её корпусе продевается тонкая проволока и закрепляется полости фильтра салона. Крыльчатка должна быть установлена таким образом, чтобы расположенный внутри её паз входил в штифт вала электромотора.
Перед установкой нового двигателя ось смазывается специальной смазкой.
Сборка выполняется в обратной последовательности. Если крыльчатка не встаёт на своё место, её следует несколько раз подвигать в разные стороны до полной посадки на вал двигателя. Затем под капотом кусачками перекусывается проволока, устанавливается крепёжная скоба и закручивается болт. Новый вентилятор печки установлен.
Таким образом, диагностика неисправностей, ремонт и замена вентилятора печки на автомобиле «Нива Шевроле» не представляет большой сложности. Для этого потребуется минимальный набор стандартных инструментов. Следите за печкой, и в салоне вашего авто всегда будет тепло.
Замена предохранителя отопительного вентилятора
Как уже было сказано выше, практически любая неполадка электродвигателя печки выводит из строя предохранитель F18. Он установлен в предохранительном блоке, который располагается слева от рулевой колонки, прямо над левым коленом водителя. Блок закрыт пластиковой консолью, так что для работы потребуется крестовая отвёртка.
Последовательность действий
Пластиковая консоль блока предохранителей удерживается двумя саморезами. Они откручиваются крестовой отвёрткой.
Теперь консоль аккуратно отгибается вниз до тех пор, пока её нижний край не выйдет из зацепления (край консоли удерживается пластиковой защёлкой и при её открытии будет слышен характерный щелчок).
После снятия консоли предохранитель F18 извлекается из гнезда. Его расположение приведено на фото ниже.
Производится осмотр предохранителя. Если он вышел из строя, то вставка в его корпусе будет разорвана и оплавлена. Сам корпус предохранителя, скорее всего, тоже будет оплавлен и на нём будут видны следы копоти.
- Сгоревший предохранитель заменяется новым, консоль возвращается на место.
Что делать, если не работает вентилятор печки Нивы Шевроле: причины и устранение неисправностей
Вентилятор системы обогрева салона автомобиля Нива Шевроле — важнейший узел автомобиля. Даже при наличии исправного радиатора печка отопителя не будет работать должным образом, если нет движение воздуха. Когда не работает вентилятор печки Нива Шевроле, причину поломки следует искать не только в электродвигателе, но и в коммутационных устройствах электропроводки. В этой статье будут подробно разобраны основные признаки неисправности этого типа, а также способы их устранения.
Как работает вентилятор печки и охлаждения в Нива Шевроле
Движение воздуха через радиатор печки осуществляется за счет двигателя постоянного тока. Крыльчатка устанавливается непосредственно на валу ротора, что позволяет минимизировать потери мощности. Электродвигатель вентилятора надежно закреплен в герметичном кожухе, который находится под ветровым стеклом автомобиля, поэтому для его ремонта потребуется выполнить работу по снятию некоторых элементов салона.
Внимание! Максимальное значение оборотов крыльчатки может достигать 3000 об/мин, но только при условии установки оригинальной модели электродвигателя. Работа электрического мотора печки регулируется из салона автомобиля с помощью специального переключателя
Работа электрического мотора печки регулируется из салона автомобиля с помощью специального переключателя.
Ремонт вентилятора печки и охлаждения
Если обмотка двигателя перегорела, то самостоятельно сделать перемотку в домашних условиях смогут только опытные мастера. При полном выходе из строя моторчика потребуется приобрести оригинальное изделие или его аналог.
Замена электродвигателя выполняется собственными силами либо на СТО. Если ремонт электрической системы автомобиля делается впервые, следует четко придерживаться пошаговых инструкций, а также внимательно следить за правильностью подключения проводов.
Внимание! Использовать для замены б/у двигатели не рекомендуется, ведь точно оценить их состояние довольно сложно
Какие могут быть неисправности
Если двигатель исправен, но вентилятор охлаждения не работает, то такое состояние системы вентиляции и обогрева может быть вызвано банальным обрывом проводки. В этом случае производят тщательный визуальный осмотр с одновременным прозвоном электрической цепи тестером.
Иногда неисправность системы охлаждения и обогрева проявляется в постоянном вращении электродвигателя вентилятора на максимальных оборотах. Несмотря на кажущуюся незначительность такой поломки, она может привести к чрезмерному повышению температуры в салоне.
Кроме этого, работа печки в таком режиме производит максимальный уровень шума, что тоже создает дискомфорт. Причиной подобного «поведения» системы вентиляции и отопления может быть неисправность дополнительного резистора. Замена этого элемента позволяет полностью устранить поломку.
Что делать, если плохо греет печка Шевроле Нива
Шевроле Нива – это эффектный, мощный внедорожник с хорошей задней подвеской. Очень хорошо подходит для наших вечно ремонтируемых дорог, поездок на дачу, на море и просто для путешествий. Машина достаточно проста в использовании, отремонтировать ее недорого. Она незаменима, если вы живете за городом, оправдывает себя как машина для всей семьи и очень устойчива. С приходом осенне-зимнего периода актуальной будет хорошая и качественная работа отопителя. Если плохо греет печка, Шевроле Нива станет очень некомфортным автомобилем, и придется забыть о его преимуществах. Тем более если машина ночь стояла в гараже, находиться в ней и ощущать холод, сопоставимый с подвальным, проблематично.
Замена вентилятора
Итак, если возникла острая необходимость в замене моторчика печки, рекомендуем вам поспешить с проведением ремонта, не дожидаясь наступления заморозков. Ездить в транспортном средстве, в котором система отопления не функционирует, поверьте, достаточно некомфортно. Кроме этого, в лютые морозы ещё такие поездки крайне небезопасны, поскольку отсутствие тепла не позволяет оттаивать льду, сконцентрировавшемуся на окнах. Заледенелые стёкла ограничивают видимость проезжей части для водителя, соответственно, провоцируют аварийные ситуации.

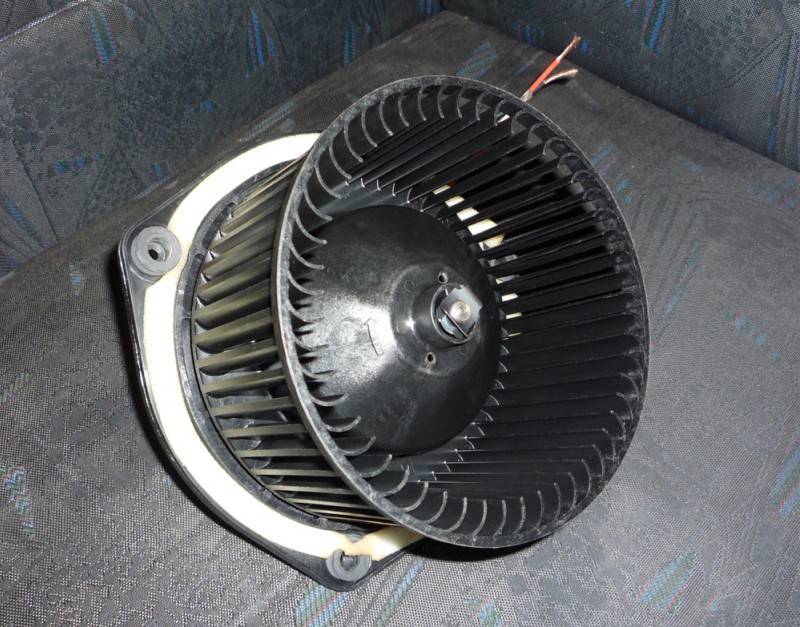

Новый рабочий вентилятор печки
Итак, возьмите в руки новый вентилятор и проверьте качество вращения лопастей. Если же вы его ещё не приобрели, рекомендуем вам отдать предпочтение модели на подшипниках, конечно, если в автомагазине вам будет предложен расширенный ассортимент отопителей, подходящих для вашей Нивы Шевроле.
Алгоритм замены
Теперь, когда вы уже подготовились к проведению непосредственной замены, рекомендуем вам ознакомиться с алгоритмом действий. Кстати, на некоторых форумах вы можете обнаружить советы автовладельцев, в которых указывается на необходимость снятия полностью всей панели. На других же форумах вы легко обнаружите альтернативное мнение, которого придерживаемся и мы. Можно демонтировать старый вентилятор печки на Ниве, а затем точно так же успешно установить новый моторчик, не прибегая к полному демонтажу панели. Вполне можно обойтись снятием бардачка и воздуховода. Не пренебрегите ещё одним нашим советом. Приобретите заранее новый салонный фильтр. Вы не понесёте серьёзных финансовых расходов, но при этом облегчите работу отопителя, а также исключите в ближайшем будущем возникновение острой необходимости замены загрязнённого фильтра.
Процесс разборки бардачка с демонтажем вентилятора отопителя
Открутите все болты, удерживающие бардачок, снимите его, далее извлеките салонный фильтр. После этого вы обнаружите уже вентилятор, который вам нужно демонтировать, а затем поменять. На крыльчатке вы обнаружите фиксатор, советуем вам на него нажать, а затем открутить три винта, фиксирующие непосредственно электродвигатель. Рекомендуем вам запастись терпением и выдержкой, поскольку эти действия вам дадутся нелегко. Очень неудобно добираться до мест, где располагаются эти винты. Если у вас найдутся отвёртки с маленькой ручкой, то вам выгоднее будет воспользоваться непосредственно ими.
Как только вам удастся открутить винты, вентилятор сразу же начнёт сползать. Вам нужно удерживать его, но при этом расшатывать слегка в разные стороны, что позволит стянуть его с вала. Как только он окажется в ваших руках, считайте, что половину дел вы уже сделали.
Неисправный моторчик вентилятора отопителя
Теперь мы настраиваем вас на проведение подготовительной работы, предшествующей установке нового вентилятора. Рассмотрите моторчик внимательно. Во время такого визуального осмотра вы легко обнаружите на поверхности крыльчатки отверстия. Через них протяните проволоку с тонким сечением, затем закрепите её в шахте, где должен быть размещён моторчик. Следите за тем, чтобы крыльчатка «стала» правильно. В частности, паз, расположенный на её поверхности, должен войти в штифт на валу электродвигателя. Помимо этого, крыльчатка должна быть расположена перпендикулярно оси вашего автомобиля.
Пришла очередь устанавливать новый вентилятор. Рекомендуем смазать его, а только потом подвергнуть установке. Кстати, и эта процедура довольно сложная по причине того, что хоть все действия и понятны, но выполнять их неудобно. Крутите, вертите свой новый вентилятор, делайте, что хотите, как вам удобно, только электродвигатель должен стать в нужное место. Убедившись, что вы действительно правильно расположили вентилятор, можете приступить к его закреплению, надёжно прикрутите несколько винтов. Теперь не забудьте, что у вас подсоединена проволока. Безусловно, уже наступил тот момент, когда она уже вам не нужна. Через моторный отсек доберитесь до неё, откусите и извлеките её. Последним завершающим действием является подсоединение патрубков. Теперь, когда вы так старательно выполнили всё то, что мы вам рекомендовали, можете проверить результат своей работы. Запустите двигатель, прогрейте его, а затем пронаблюдайте, насколько качественно стала работать ваша печка, а также вентилятор.
Итак, работы, связанные с заменой вентилятора, не столько сложны, сколько крайне неудобны. Однако если вы любите свой автомобиль, настроены всё делать лично своими руками, тогда у вас замена будет проведена максимально успешно. Обязательно только чётко следуйте предложенному нами алгоритму.
Основные неисправности печки
Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:
- неисправность крана отопителя;
- повреждение патрубков радиатора;
- выход из строя добавочного резистора;
- повреждение радиатора;
- неполадки блока управления.
В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.
Тёплый воздух не поступает в нижнюю часть салона
Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.
С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона
Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.
- Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой.
- Переключатель скоростей вентилятора отопителя устанавливается в положение 4.
- Ручка направления обдува поворачивается в положение «12 часов» и сразу возвращается на «10 часов». Воздух должен начать поступать в нижнюю часть салона.
- Если результат не достигнут, процедура повторяется.
Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.
Утечка тосола из печки
У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.
Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол
ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.
Печка плохо греет
Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.
Причиной невозможности переключить скорости является выход из строя резистора
Принцип функционирования
В автомобиле Шевроле Нива происходит циркуляция охлаждающей жидкости не только в блоке двигателя и радиаторе охлаждения, но и в радиаторе печки. В результате этого возможен процесс теплоотдачи нагнетаемому потоку воздуха. Воздух нагнетается посредством работы вентилятора, который приводится с помощью электродвигателя.
В ранних версиях автомобилей семейства ВАЗ контур, содержащий радиатор печки, запитывался из большого круга циркуляции. Это означало то, что пока термостат закрыт, в салон попадал только холодный воздух. Прогреваться печка начинала после открытия термостата. Из салона автомобиля можно было перекрыть кран магистрали, отключив при этом печку. В современный автомобилях, в том числе и Шевроле Нива, контур с радиатором печки запитан от малого круга. Теплый воздух начинает попадать в салон сразу после начала прогрева двигателя. С панели управления можно регулировать температуру поступающего воздуха. Однако от традиционного крана решено было отказаться, так как он постоянно выходил из строя (возникала течь, забивался отложениями и солями). Теперь управление осуществляется путем поворота заслонки, которая направляет воздушный поток через радиатор или, минуя его.
Причины плохой работы печки
На Ниве Шевроле установлена система, которая одновременно выполняет функции подогрева в зимнее время и охлаждения в летний период. Эта система состоит из нескольких составляющих, среди которых выделяются радиатор, блок управления, насос, патрубки, кран и прочие. Выход со строя любых составляющих благоприятствует возникновению ситуации, при которой владелец авто начинает утверждать, что совершенно не работает печка на его Ниве Шевроле.
В связи с этим важно понимать, что отопитель будет плохо дуть, даже если в патрубках возникнут микротрещины, если выйдет со строя дополнительный или основной резистор. Чрезмерно загрязнённый радиатор также может выступать в качестве препятствия для хорошего обогрева салона
Безусловно, вышедший со строя блок управления, кран печки тоже не позволят заполнять салон автомобиля тёплым воздухом. Установив причину, по которой обогрев становится невозможным, рекомендуем вам приступить к действиям, устраняющим проблемное препятствие.
Алгоритм действий
Если на Ниве Шевроле печка дует холодным воздухом, настоятельно рекомендуем прислушаться ко всем внешним проявлениям проблемы. В частности, включите зажигание, а затем запустите печку, попробуйте изменить скорость подачи тёплого воздуха. Если вы обнаружите, что, устанавливая переключатель на первые три скорости, печка бездействует или гонит холодный воздух, а на четвёртой скорости начинает работать, как положено, значит, проблема кроется в неисправном резисторе. Придётся вам его извлекать и устанавливать новый, который вам, конечно же, нужно будет обязательно купить.
Если с резисторами проблем нет, продолжайте исследовать другие механизмы
Проверьте уровень антифриза, очень важно, чтобы он соответствовал показателям, которые указаны в технической документации к автомобилю. При выявлении нехватки охлаждающей жидкости долейте до необходимого уровня
Обязательно на следующий день проверьте уровень снова. Если вы обнаружили, что уровень снова снизился, значит, вам придётся искать источник течи. Часто в качестве такого виновника выступают старые патрубки, потерявшие эластичность. По этой причине на их поверхности появляются маленькие трещины, через которые благополучно просачивается антифриз. Кстати, недостаток охлаждающей жидкости не только препятствует хорошему обогреву салона, но и способен спровоцировать серьёзное повреждение двигателя. По этой причине важно вовремя заменить протекающие патрубки.

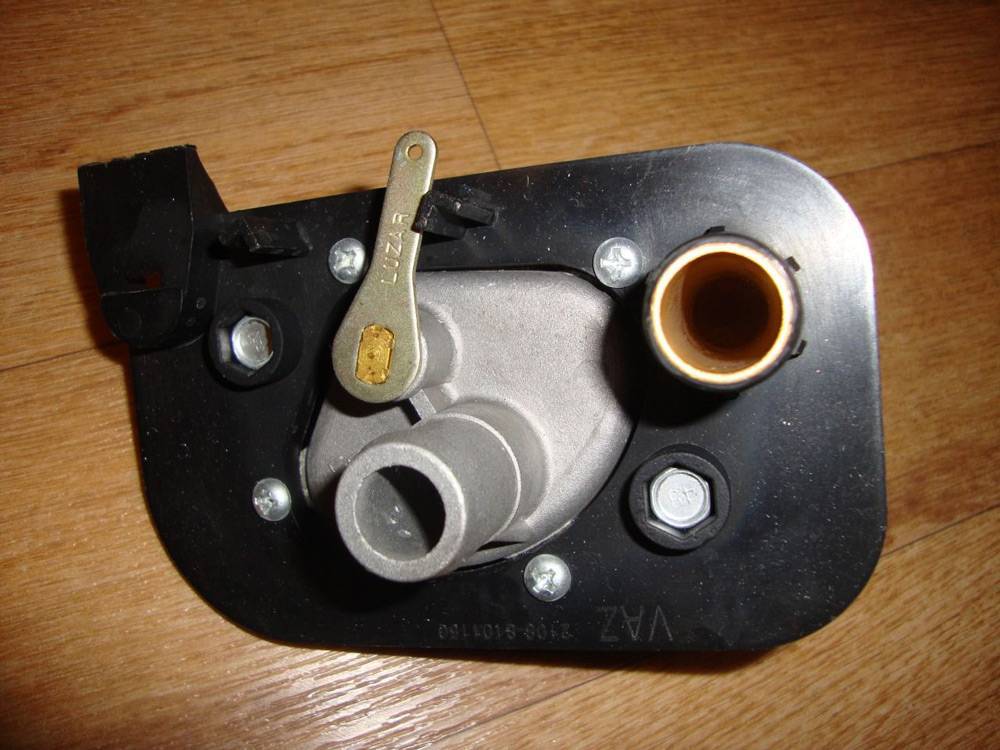

Если вы обнаружили неисправный кран, его тоже предстоит поменять. Только рекомендуем не торопиться и не приобретать кран старого образа, лучше отдать предпочтение керамическому изделию, характеризующемуся более высоким уровнем надёжности.
Если проблемным выявился блок управления, вы сможете его лишь демонтировать. Вряд ли вы сумеете его самостоятельно починить, поскольку для этого нужно иметь соответствующие знания, а также необходимые приборы и устройства. По этой причине придётся воспользоваться услугами автомастеров.
Совсем нелишним будет проверить салонный фильтр, который в случае чрезмерного загрязнения провоцирует рост силы тока, вследствие этого перегорают предохранители. Без них не сможет функционировать ни одно устройство, запитанное от электричества.
Причиной того, что в салон вашего автомобиля не поступает совсем или поступает, но очень слабо греющий воздух, может быть «забитая» система отопления. Опытные автовладельцы рекомендуют провести промывку всей системы. Такая промывка не будет лишней особенно в тех случаях, когда вы приобрели своего «железного друга» не в автосалоне, а с рук. Вы не знаете, каково было обращение к автомобилю, к его технической части до вас. Вы не владеете информацией, что заливали раньше в радиатор, пользовались ли дополнительными присадками. Неправильное применение химических компонентов может провоцировать крайне нежелательные последствия.
Не жалейте потраченного времени, ушедшего на поиски причины сбоя. Даже если вы не сможете самостоятельно установить проблему, вы получите отличный практический опыт, вы разберётесь в том, как добираться до определённых составляющих авто, что впоследствии для вас будет выступать в качестве настоящего бесценного клада.
Не работает вентилятор печки на Нива Шевроле: фото и видео
Штатная печка на Шевроле Нива, в принципе, редко требует ремонта, исправно греет, но со временем качество конвейерных комплектующих стало падать. Поэтому у отопителя начали проявляться детские болезни, которые, так или иначе, приводят к отказу в работе. Электродвигатель отопителя с периферийным оборудованием может устроить ряд сюрпризов, о них сегодня и пойдёт речь.
Как работает вентилятор печки Нива Шевроле
Как и любой автомобильный электродвигатель, вентилятор печки на Ниве Шевроле представляет собой коллекторный мотор постоянного тока с возможностью ступенчатой регулировки частоты оборотов. На конвейере устанавливают двигатель с каталожным номером 2123-8118020 со съёмной крыльчаткой на втулках, тем не менее ему есть альтернатива на плавающих подшипниках от компании Лузар с каталожным номером lFh-01211, есть похожий подшипниковый двигатель от компании Баутлер.
Стоковый двигатель может развивать пиковые 3000 об/мин, в то время как аналоги крутятся максимум до 2750 об/мин. Максимальный потребляемый ток у лузаровского мотора 25 А, у родного — около 18 А.
Мотор отопителя luzar lfh-01211 12V/14A.
Разница существенная, поскольку цепь электродвигателя отопителя защищена плавким предохранителем F18 номиналом 25 А.
Добавочный резистор
Работу электродвигателя в четырёх режимах обеспечивает добавочный резистор, который часто становится причиной разных неисправностей. Его каталожный номер 2111.8101012 или 2123-8118022-01.

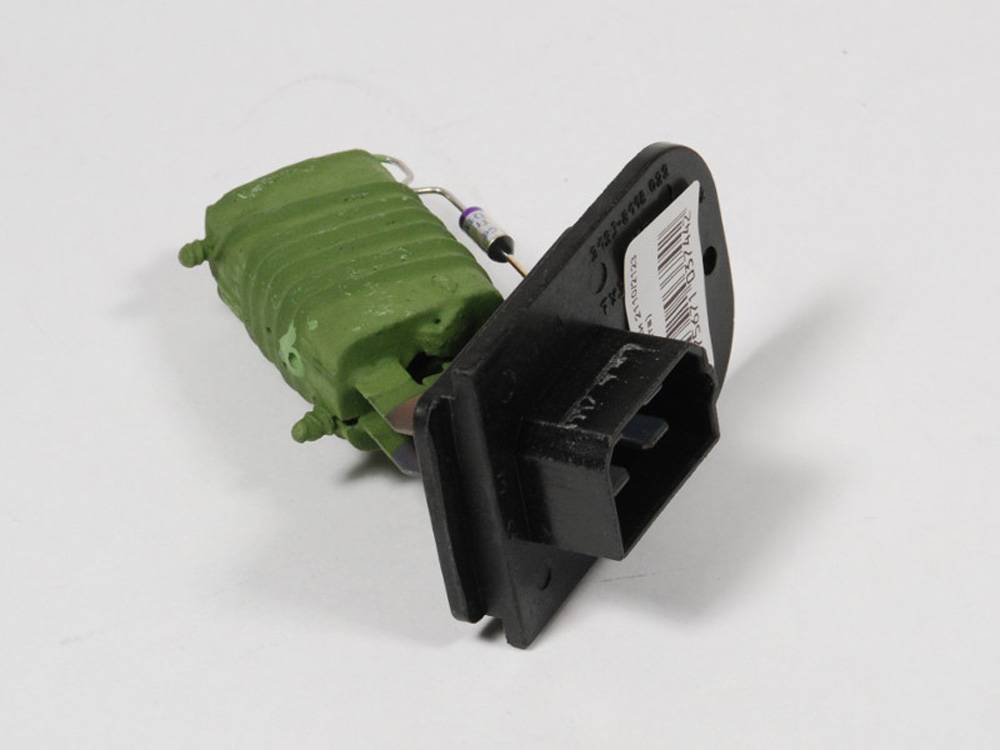

Добавочный резистор 2123-8118022-01.
На первой скорости двигатель должен потреблять не более 5,1А, на второй и на третьей 9 и 14 А соответственно. На максимальной, четвёртой скорости вращения, напряжение подаётся в обход резистора. Собственно, все возможные виновники неисправности подачи воздуха в салон указаны, пора называть симптомы неисправности.
Признаки неисправности
Самая простая ситуация, когда электродвигатель не крутится вообще. В этом случае причин может быть несколько:
- Выход из строя плавкого предохранителя №18 номиналом 25 А. Он защищает только цепь электродвигателя отопителя. Проверяем плавкий предохранитель F18.
- Обрыв, замыкание, повреждение обмотки электродвигателя.
- Отсутствие контактов на колодке питания электродвигателя, повреждение проводки.
- Повреждение, зависание или износ щёток электромотора.
- Нет напряжения на выходных контактах переключателя частоты оборотов, поломка переключателя.
В этих ситуациях все просто — меняем предохранитель, зачищаем контакты и прозваниваем проводку. В случае с повреждёнными или изношенными щётками придётся полностью снимать вентилятор печки.
Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла: 1 – выключатель зажигания; 2 – монтажный блок; 3 – переключатель электродвигателя отопителя; 4 – дополнительный резистор; 5 – электродвигатель отопителя; 6 – элемент обогрева заднего стекла; 7 – выключатель обогрева заднего стекла с контрольной лампой включения; А – к источникам питания; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла.
Ремонт вентилятора печки
Сложнее, когда двигатель крутится, но не развивает достаточные обороты. Это опасно тем, что при затруднённом вращении вала электродвигателя, он потребляет гораздо больший ток, поэтому может сгореть предохранитель, может выйти из строя обмотка. Диагностика неисправности в этом случае требует определённого опыта и поломка не сразу может быть выявлена, но сгоревший предохранитель ясно даст понять, что с мотором есть проблемы.
Якорь двигателя может не набирать оборотов из-за загрязнённого, окисленного или изношенного коллектора, изношенных щёток.
Кроме этого, недостаточные обороты мотора могут быть вызваны межвитковым замыканием в обмотке якоря или же износом или засорением втулок или подшипников. Также возможно, что салонный фильтр забит. В случае с подшипниками или втулками, двигатель при работе будет шуметь, со временем шум будет нарастать. Лечится это либо заменой мотора, либо смазкой или заменой втулок или подшипников.
Причиной повышенного шума работы печки могут стать засоренные подшипники и втулки, которые необходимо смазать.
