Почему на ВАЗ-2114 не работает свет в салоне: основные причины

ДОРАБОТКА СВЕТА В САЛОНЕ

Подсветка салона ВАЗ 2114 своими руками может быть переделана и под свои цели и нужды. Самым интересным вариантом считается полный съем штатного плафона, и установка вместо него программируемого аналога вместе с интегрированными светодиодами. Такую модернизацию лучше делать сразу, как только было замечено, что не работает свет в салоне ВАЗ 2114 – зачем чинить уже сломанную старую лампу, если можно вместо нее поставить новую и гораздо лучше.

К тому же новая лампа будет иметь такие функции, которых нет у штатного варианта:

• Возможность выбрать яркость из трех возможных вариантов, регулируется нажатием кнопки;
• Автоматическое отключение через определенное время, если дверь не закрыта до конца или просто открыта. Это не даст посадить аккумулятор за ночь;
• Плавное гашение лампы, выключение происходит в течение 10 секунд.

жуть какая.никогда подобного не встречал.ты поподробнее опиши,глядишь Николу Теслу переплюнешь своим открытием.

не знаю как на четырке,а у меня общее питание со стопаками.тож без лампочки ездил,на техосмотр приехал,а у меня стопаки не горят(просто пред заменить надо было) .вот и х.з. сколь я без них катал и как мне в *опу никто не в’ехал.

наподобии такой , только на картинке плата ровная , а у моей лампы эта плата «поломана» на три части . Центр светит прямо , а крайние светодиоды в разные стороны . Получается свет распространяется пол большим углом излучения

Где-то плохой контакт. Надо искать.

Не горит при открывании дверей — или вообще, даже когда вручную включаешь?

Когда нажимаю не горит

Описываю специально для тебя: беру мультиметр, переключаю в режим измерения напряжения прикладываю щупы к контактам плафона, показывает 12 вотльт.Переключаю мультиметр в режим измерения тока, подключаю последовательно, показывает ноль, лампа не горит. Теперь беги диссертацию пиши

Иди далее по проводке — ищи неконтакт.

ну да.и поселят меня между Наполеоном и . ну не знаю кто там еще в психушках преобладает.. что,прям ровно 12 вольт?это на заведенном ,или заглушенном авто?как ты включил при этом лампу?или от открытой двери шло? хотя о чем я. что там шло. ладно пусть спецы разберают.

Не надо диссертации писать . Закон Ома всего лишь .

У мультиметра очень большое входное сопротивление ( по русски — он мало берет тока ) . Поэтому , даже при большом омическом сопротивлении проводки ( плохой контакт ) — показывать будет 12 вольт .

Теперь ты включил нагрузку ( лампу ) — замкнул цепь . У лампы сопротивление намного меньше , чем сопротивление плохого контакта . Поэтому , основное падение напряжения при этом оказывается как раз на месте плохого контакта . Лампе же остается чуть чуть . Ток там конечно не ноль , а мизерный ( нужно переключиться предел измерения мультиметра ) . Да и если при включенной лампе замерить на ней напряжение — там тоже что то будет ( допустим , 0,1 Вольт )

Не надо диссертации писать . Закон Ома всего лишь .

У мультиметра очень большое входное сопротивление ( по русски — он мало берет тока ) . Поэтому , даже при большом омическом сопротивлении проводки ( плохой контакт ) — показывать будет 12 вольт .

Теперь ты включил нагрузку ( лампу ) — замкнул цепь . У лампы сопротивление намного меньше , чем сопротивление плохого контакта . Поэтому , основное падение напряжения при этом оказывается как раз на месте плохого контакта . Лампе же остается чуть чуть . Ток там конечно не ноль , а мизерный ( нужно переключиться предел измерения мультиметра ) . Да и если при включенной лампе замерить на ней напряжение — там тоже что то будет ( допустим , 0,1 Вольт )

Вот не лень было все расписывать? ))

Предохранитель

В цепи прибора освещения предусмотрены предохранители. Срабатывание плафона и подача напряжения на осветительную лампу происходит только в случае исправности предохранителя. В разные годы выпуска модели с завода на машину устанавливались два разных типа монтажных блоков. Отметим расположение предохранителя плафона на каждом из них. Для начала рассмотрим расположение предохранителя в монтажном блоке нового образца. Также этот элемент отвечает за работ стоп-сигнала.

В монтажном блоке старого образца этот элемент расположен немного иначе – он идет 7-ым по счету слева направо. Мощность элемента в этой версии блока составляет 10 Ампер. Помимо освещения салона, через этот элемент идет цепь на стоп-сигнал. Это может помочь при попытке диагностики неработающего плафона.

Если после замены сгоревшей детали не горит свет в салоне ВАЗ 2114 – причину стоит поискать в проводке и лампочке осветителя.

Схема электрооборудования автомобиля, которую необходимо изучить прежде, чем приступать к работе

Освещение салона автомобиля – это часть электрики, а поэтому, в любом случае, стоит проблему искать именно в этой части машины. Конечно, рекомендуется изучить, хотя бы поверхностно, технические схемы электрики, чтобы быть хоть немного в теме.

Итак, что же понадобиться? Подробная схема электроузлов автомобиля, немного смекалки и минимальный набор инструментов. Рассмотрим места, где может скрываться проблема:

• Лампочка.
• Плафон.
• Предохранитель.
• Проводка.

Чиним свет и знакомимся с электрикой

Поскольку определены основные места неисправности, можно смело перейти непосредственно к методам решения проблемы. Стоит отметить, что с автомобильной электрикой — не все так просто, но поскольку это ВАЗ-2114, то здесь можно сказать всё предельно ясно. Перейдём к методам решения проблемы.

Лампочка

Для того чтобы её достать придётся снять крышку плафона. После этого необходимо проверить есть ли нить раскаливания, и вставить лампу в контрольно-измерительный прибор или просто подключить к АКБ. Если лампа загорелась, то причина неисправности не в ней.

Плафон

Проблема может скрывать в плафоне

Для его диагностики потребуется демонтировать с автомобиля и визуально осмотреть. А также рекомендуется прозвонить контакты, идущие от лампы к проводке.

Предохранитель и реле на ВАЗ-2114

Замена предохраните может решить проблему

Следующей причиной становится сгоревший предохранитель освещения салона. Перегорать эта деталь может вследствие короткого замыкания, которое по разным причинам возникает в бортовой цепи. Зачастую замыкание вызвано именно неисправностью плафона.

Реле подсветки салона отмечено стрелочкой. Нередко контакты подгорают и не дают включиться свету

Проводка

Обрыв проводки может послужить причиной неисправности

Электрическая проводка – ночной кошмар любого автолюбителя. Одним всё понятно, а вот для других – это «тёмный лес». Так, в процессе диагностических операций необходимо прозвонить провода, идущие от плафона к питанию или кнопке.

Перегорела нить накала в лампочке

Первая мысль, которая приходит в голову, если не включился какой-либо источник света – перегорела лампочка. Автомобильные лампы устроены таким образом, что спираль ближнего света может перегореть при работоспособной спирали дальнего света. То есть, в галогеновых лампах имеются две отдельные нити накаливания, и обрыв одной из них не оказывает никого влияния на работоспособность второй.

Чтобы произвести замену лампочки, вовсе не обязательно обращаться к услугам автоэлектрика. Достаточно выполнить следующие действия:

• открыть капот автомобиля;
• демонтировать защитный кожух на обеих сторонах фары;
• отключить контактную группу;
• снять пружинные фиксаторы;
• вытащить перегоревшую лампочку;
• вставить новую;
• произвести все подготовительные действия в обратном порядке.

При этом не следует забывать о соблюдении некоторых правил:

• поверхность колбы рекомендуется протереть перед установкой спиртом, иначе она может сразу же сгореть из-за наличия жирных или грязных пятен;
• не следует прикасаться к колбе незащищёнными руками, так как это может привести к загрязнению её поверхности. Лучше всего это делать в хлопчатобумажных перчатках, но можно и с помощью салфетки или тряпки.

Почему не работает свет в салоне ВАЗ-2115: разбираемся в вопросе

Освещение в ВАЗ-2115 – одна из важнейших составляющих комфортного передвижения на автомобиле в темное время суток. Если не работает свет в салоне, водитель сталкивается с массой неудобств.

Излучаемый уличными фонарями свет не поможет отыскать нужный предмет в бардачке, поэтому, водителю лучше всего заранее побеспокоиться о том, чтобы все лампочки и другие составляющие электрооборудования авто работали стабильно и надёжно. Но, что делать в ситуации, если осветительные приборы в салоне ВАЗ-2115 по каким-либо причинам отказываются выполнять свои обязанности?

Основные причины отсутствия освещения в салоне

Внутри ВАЗ-2115 зачастую производителем устанавливается один плафон, расположенный прямо на потолке, и лампы индивидуального характера.

Крепится он с помощью крепежных элементов, его срабатывание происходит во время открывания дверей. Такой принцип действия осветительного прибора водителям знаком еще со времен «классики».

Также плафон можно включать и выключать вручную с помощью расположенного на его корпусе переключателя.

Плафон и другие осветительные приборы –  часть электрической системы, поэтому, в случае возникновения каких-либо неисправностей со светом, начинать искать проблему следует со схемы электроузлов.

Большинство водителей предпочитают отдавать свой автомобиль на ремонт электротехнику, но, подобную неприятность можно устранить самостоятельно.

Для этого необходимо вооружиться минимальным набором инструментов и самой схемой.

Основными причинами отсутствия освещения внутри автомобиля являются:

• Перегоревшие лампочки;
• Поломка внутри плафона;
• Проблема с реле или предохранителем;
• Пробои в проводке.

Когда причина, из-за которой осветительные приборы перестали правильно функционировать, определена, можно смело переходить к самостоятельному устранению поломки. Как правило, подобная работа не вызывает особых сложностей у начинающих водителей. Всё, что нужно – элементарные познания в принципе работы автомобильного электрооборудования.

Починка света в ВАЗ-2115

На первом этапе необходимо убедиться в работоспособности лампочек. Часто водитель отправляется в самые настоящие дебри, отыскивая поломку, когда та, находится на самой поверхности.

С помощью отвертки откручиваются крепежные элементы крышки плафона, и демонтируется лампочка. Необходимо убедиться в наличии нити накаливания, либо же просто подсоединить элемент освещения к аккумуляторной батареи.

Если лампочка загорелась – следует переходить к следующему этапу поиска проблемы.

Очень часто в автомобилях семейства ВАЗ отсутствует свет из-за поломки самого плафона. Нередки случаи, когда контакты внутри элемента плавились, следствием чего происходило замыкание.

С помощью отвертки плафон легко изымается. Проверить его на работоспособность возможно с помощью прозвона контактов.

Также рекомендуется провести тщательную визуальную диагностику, которая очень часто дает ответы на все волнующие водителя вопросы.

Следствием короткого замыкания становится поломка реле или предохранителя. Вышедшие из строя элементы достаточно заменить новыми экземплярами, после чего свет в салоне ВАЗ-2115 вновь загорится. Пробои, возникающие в электрической проводке автомобиля, пожалуй, самая неприятная и устрашающая для водителей неисправность.

Навык и опыт обращения с этой системой автомобиля есть не у многих. Поэтому, если причина отсутствия света кроется именно в проводке, лучше всего отдать своего «железного коня» в опытные руки электрика.

Сложность обращения с проводкой связана с тем, что диагностические операции подразумевают под собой прозвон проводов от питания к плафону или кнопке.

Почему нет света в салоне ВАЗ 2114: секреты электрика

Система электрооборудования автомобиля ВАЗ 2114 включает в себя целый спектр различных световых приборов.

Хорошо, когда светло в салоне

Условно их можно разделить на такие группы:

Головной свет;

Задние фонари;

Освещение в салоне.

Чтобы водителю было проще ориентироваться на дороге в темное время суток спереди автомобиля в блоке фар установлены галогенные лампы ближнего и дальнего света. В один блок с ними также установлены и лампы поворотников, чтобы при ремонте машины можно было снимать весь блок. Сзади стоит по одному блоку с каждой стороны, которые включают в себя стоп-сигналы, лампы поворотов и лампы заднего хода.

САЛОН МАШИНЫ

Отдельного разговора стоит и освещение салона. Салон ВАЗ 2114 освещается с помощью таких устройств:

1. Плафон освещения салона;
2. Лампы индивидуального света;
3. Подсветка приборов на панели управления;
4. Свет в бардачке, прикуривателе и отдельные лампочки для некоторых кнопок и переключателей.

Плафон общего света в ВАЗ 2114 расположен в салоне машины и освещает его. Инженеры решили, что его оптимально будет разместить над головами водителя и переднего пассажира, поэтому он просто встроен в обивку потолка и закреплён там болтами. Обычно этот плафон загорается, когда открыта какая-то из дверей, а гаснет вместе с ее закрытием. Это знакомо нам из классики, где аналогичная система была организована с лампочками на дверных стойках.

Плафон освещения салона

Здесь фонарь загорается, когда срабатывает концевик двери ВАЗ 2114, который стоит на стойках и нажимается самой дверью. Есть также отдельные кнопочки для пассажира и водителя, чтобы включать этот плафон по желанию.

НЕ РАБОТАЕТ ПОДСВЕТКА

В случаях, когда не горит свет в салоне ВАЗ 2114 водители, которые не разбираются в электрооборудовании машины и его ремонте сразу же начинают лезть в интернет и пытаться найти там какой-нибудь совет или решение проблемы. Но, как бы странно это не было, освещение салона ВАЗ 2114 можно починить и самостоятельно, нужно только минимум инструментов для этого и подробный план действий, который мы сегодня и разберем.

НАЧАЛЬНАЯ ПРОВЕРКА

Начинать ремонт лучше с проверки работоспособности конкретной лампы – возможно, просто сгорела лампочка и ее нужно будет просто заменить. Если же не гаснет свет в салоне ВАЗ 2114 или наоборот не включается при открытии дверей, то нужно проверять концевики дверей на работоспособность, нужно посмотреть в порядке ли контакты, если они окислились, то лучше зачистить и протереть спиртом.

Также существуют определенные нюансы, если стоят светодиоды. Обычно водители предпочитают как можно быстрее заменять обычные лампы на светодиоды, это связано с такими факторами:

• Экономичность;
• Более длительный срок службы;
• Яркость света гораздо выше при низких затратах.

Так что нужно проверить плюс и минус и если что, то перевернуть лампочку в другую сторону и посмотреть загорится ли она после этого. В любом случае лучше переделать плафон индивидуального освещения ВАЗ 2114 под светодиодные лампы, чтобы от него было больше яркости.

Также на всех лампочках нужно проверить напряжение на контактах и узнать поступает ли туда ток. Если его нет, то придется искать обрыв провода где-то в проводке. Это будет требовать разбора определенных деталей машины, но от этого никуда не денешься – если уже не работает освещение салона ВАЗ 2114, то нужно чинить

Самое большое внимание все-таки нужно уделить концевикам, часто проблема в нарушении цепи заключается именно в них, там легко может оборваться провод, а вы этого даже не заметите

ДОРАБОТКА СВЕТА В САЛОНЕ

Подсветка салона ВАЗ 2114 своими руками может быть переделана и под свои цели и нужды. Самым интересным вариантом считается полный съем штатного плафона, и установка вместо него программируемого аналога вместе с интегрированными светодиодами. Такую модернизацию лучше делать сразу, как только было замечено, что не работает свет в салоне ВАЗ 2114 – зачем чинить уже сломанную старую лампу, если можно вместо нее поставить новую и гораздо лучше.

К тому же новая лампа будет иметь такие функции, которых нет у штатного варианта:

• Возможность выбрать яркость из трех возможных вариантов, регулируется нажатием кнопки;
• Автоматическое отключение через определенное время, если дверь не закрыта до конца или просто открыта. Это не даст посадить аккумулятор за ночь;
• Плавное гашение лампы, выключение происходит в течение 10 секунд.

МОНТАЖ НОВОГО ОБОРУДОВАНИЯ

Теперь разберемся как установить светодиодный плафон на автомобиль, для этого нам обязательно понадобиться схема освещения салона ВАЗ 2114. Делается это в такой последовательности:

1. Снимаем плафон;
2. Откручиваем основу корпуса;
3. Подсоединяем новый плафон;
4. Прикручиваем светодиодный плафон на место.

Предохранители

F1 (10 А) — задние противотуманные фонари, лампа их включения на панели. Моторы очистителей фар (включение). Мотор омывателя фар. Если у вас не работают задние противотуманные лампы, проверьте кнопку их включения. При подключении ПТФ обычно ставят предохранитель, который находится прямо на проводе за кнопкой. Проверьте его. Проверьте лампы. ПТФ горят только при включенном ближнем свете, это следует учитывать при поиске причины.

Если не работают очиститель или омыватель фар, смотрите информацию про реле К1, а также проверьте уровень жидкости в бачке омывателя и его насос.

F2 (10 A) — поворотники, их реле-прерыватель и аварийная сигнализация. Лампа включения аварийной сигнализации. См. информацию про реле К2, там описаны основные проблемы и решения.

F3 (7,5 А) — освещение салона.

Лампы индивидуального света. Лампа багажника. Подсветка замка зажигания. Лампа «Check engine». Стоп-сигналы. Маршрутный компьютер, часы.

Если у вас перестали работать стоп-сигналы, проверьте предохранитель, хотя вряд ли дело в нём. В моделях ВАЗ-2114, ВАЗ-2115 задние лампы — это болезнь. Дело в плате, на которой установлены лампы. Решается заменой этой платы на новую, в этом случае неизвестно сколько проработает новая. Самое простое решение — припайка проводов к лампам напрямую, либо замена разъёмов на разъёмы от другой модели ВАЗ, например 2106.

Если дело не в плате, проверьте выключатель стоп-сигналов (лягушку), расположенный у педали тормоза. В ней может быть дело только если не горит ни один из стоп-сигналов, даже на спойлере. Если сигнал на спойлере горит, а остальные не горят, дело скорее всего в плате задних фонарей. Проверьте также фишки, которые подключаются к этой плате и их контакты. Эти разъёмы при выходе из строя нужно заменить, либо подогнуть контакты внутри них.

В модели ВАЗ-2114 две лампы стоп-сигналов, в модели ВАЗ-2115 их четыре. Могут выходить из строя и сами лампы по отдельности, просто вы этого можете не замечать. В некоторых случаях может быть дело в проводке под приборной панелью. Если вы не разбираетесь в электрике, обратитесь в автосервис, в большинстве из них уже давно научились справляться с подобными проблемами и найти неисправность будет для мастера нетрудно.

F4 (20 A) — переносная лампа. Обогрев заднего стекла. См. информацию про реле К7.

ДОРАБОТКА СВЕТА В САЛОНЕ

Подсветка салона ВАЗ 2114 своими руками может быть переделана и под свои цели и нужды. Самым интересным вариантом считается полный съем штатного плафона, и установка вместо него программируемого аналога вместе с интегрированными светодиодами. Такую модернизацию лучше делать сразу, как только было замечено, что не работает свет в салоне ВАЗ 2114 – зачем чинить уже сломанную старую лампу, если можно вместо нее поставить новую и гораздо лучше.

К тому же новая лампа будет иметь такие функции, которых нет у штатного варианта:

• Возможность выбрать яркость из трех возможных вариантов, регулируется нажатием кнопки;
• Автоматическое отключение через определенное время, если дверь не закрыта до конца или просто открыта. Это не даст посадить аккумулятор за ночь;
• Плавное гашение лампы, выключение происходит в течение 10 секунд.

На ваз 2114 пропал ближний свет

Ближний свет фар не горит, а дальний горит? Способы решения проблемы

Парадоксально, но факт: с ситуацией, когда ближний свет фар не горит, а дальний горит, сталкивается довольно регулярно каждый третий владелец машины. Прямолинейная логика на тему, что если накрылась оптика, то света не должно быть вовсе, здесь не срабатывает. Бывает и такое, к примеру, многих владельцев ВАЗов: на тольяттинских моделях почему-то описываемому заболеванию даже на почти новых авто подвержена правая фара, с левой этот казус случается гораздо реже.

Однако не стоит грешить исключительно на отечественных, итак всеми ругаемых, производителей: оптика рано или поздно может начать барахлить на любом автомобиле. И здесь дело уже не в надежности того или иного бренда, а, скорее, в выработке или усталости некоторых деталей.

Проще всего, без сомнения, все доверить в надежные руки проверенного автоэлектрика, но с некоторыми проблемами не слишком затруднительно справиться и самостоятельно – если в наличии имеются самое небольшое количество свободного времени и примитивное знакомство с основами электрических цепей.

Ближний свет фар не горит, а дальний горит – такое явление может быть обусловлено несколькими причинами. И большинство из них довольно легко устранимо. Тем более, что такое может случиться с вашим автомобилем в совершенно неподходящий момент: на трассе, к примеру, когда требуется переключаться на ближний, чтобы не слепить фарами встречных водителей

Попробуем разобраться со всеми огрехами по очереди, и рассмотрим: какие могут быть наиболее распространенные варианты починки и устранения неполадок такого важного сегмента, как ближнее освещение

Перегорела лампа

Естественно, если не включается любой источник света, первое, что приходит в голову – сгорела лампочка. Устройство автомобильных ламп таково, что действительно может отсутствовать ближний, но оставаться в доступе дальний свет. Галогенные лампы имеют две нити накаливания. Вполне возможен разрыв одной из них – в этом случае будет отсутствовать тот свет, за который она отвечает.

Для замены колбы услуги автоэлектрика не нужны. Достаточно открыть капот при выключенном зажигании, снять защитный короб с обеих сторон фары, вытащить контактную группу, отсоединить пружинные фиксаторы, вынуть перегоревшую лампочку и поставить новую.

Небольшая тонкость: колбу следует протереть спиртом перед установкой, иначе она моментально сгорит. Также не рекомендуют браться за колбу незащищенными руками: на них всегда присутствует некоторые жировые и влажные выделения, которые могут испортить лампочку. Лучше всего это сделать (заменить освещение) при помощи сухой салфетки или тряпки.

Плафоны освещения салона автомобиля ВАЗ

Применение на автомобилях семейства ВАЗ-2170, 2171, 2172 и их модификаций.

Применение на автомобилях семейства ВАЗ-2170, 2171, 2172 Лада Приора, 2190, 2191 Лада Гранта и их мо..

Применение на автомобилях семейства ВАЗ-2102, 2104, 2110, 2111, 2112, 2113, 2114, 2115 Лада Самара 2..

Применение на автомобилях семейства Daewoo Lanos и их модификаций.Является аналогом 96236130.

Применение на автомобилях семейства Daewoo Lanos и их модификаций.

Применение на автомобилях семейства Daewoo Lanos и их модификаций.Является аналогом 96236130.

Прменение на автомобилях семейства ВАЗ-1117, 1118, 1119 Лада Калина, 2190, 2191 Лада Гранта и их мод..

Применение на автомобилях семейства ВАЗ-2104, 2105, 2107 и их модификаций.

Применение на автомобилях семейства ВАЗ-2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 Нива, 21213, ..

Применение на автомобилях семейства ВАЗ-2108, 2109, 21099 Лада Самара, 2113, 2114, 2115 Лада Самара ..

Применение на автомобилях семейства ВАЗ-2108, 2109, 21099 Лада Самара, 2113, 2114, 2115 Лада Самара ..

Применение на автомобилях семейства ВАЗ-2170, 2171, 2172 Лада Приора и их модификаций.

Применение на автомобилях семейства ВАЗ-1117, 1118, 1119 Лада Калина, 2190, 2191 Лада Гранта и их мо..

Применение на автомобилях семейства ВАЗ-2170, 2171, 2172 Лада Приора и их модификаций.

Применение на автомобилях семейства ВАЗ-2170, 2171, 2172, Лада Приора и их модификаций.

Применение на автомобилях семейства ЗАЗ-1102, 1103, 1104 Таврия, Славута и их модификаций.

Применение на автомобилях семейства ВАЗ-2108, 2109, 21099 Лада Самара, 2113, 2114, 2115 Лада Самара ..

Применение на автомобилях семейства ВАЗ-2170, 2171, 2172 Лада Приора, 2190, 2191 Лада Гранта, 2192, ..

Применение на автомобилях семейства ВАЗ-2170, 2171, 2172 Лада Приора, 2190, 2191 Лада Гранта, 2192, ..

Применение на автомобилях семейства ВАЗ-2170, 2171, 2172 Лада Приора, 2190, 2191 Лада Гранта, 2192, ..

Купить лампы для авто ВАЗ

Авто бывают разные. Некоторые машины оснащены на все сто процентов и у них есть хорошие лампы для авто ВАЗ, в других есть свет, но не такой хороший, как нам хотелось бы, а с третьими и вовсе беда. Свет пригождается каждому в разной степени. Это зависит от времени суток, длительности поездки и целей использования авто. Если вы таксуете, то лампа для авто ВАЗ может пригодиться в большей степени только из-за привередливых клиентов. Некоторые бояться ездить без света, некоторые боятся без света вас, а другие вообще привыкли читать в дороге. Клиентам не угодишь! В общем, невольно задумываешься о том, что все же стоит купить плафоны для освещения автомобиля.

Подобрать плафоны для авто ВАЗ

Да и вам самим, я думаю, случалось раздражаться по поводу того, что сложно в темное время суток что-то найти и разглядеть в салоне. А если еще прибавить к этому недостаточно хорошее зрение… Цена экономии на собственном здоровье будет выше, чем за плафоны для авто ВАЗ. Освещение в кабине водителя владельцев современных машин напрягает реже, чем хозяев старых автомобилей бюджетного класса. Но иногда «родного» освещения автомобиля все же не хватает. Тогда возникает вопрос о замене плафонов для авто ВАЗ. Самый простой выход – поменять лампочку. Но не всегда этого достаточно.

Как проверить предохранитель?

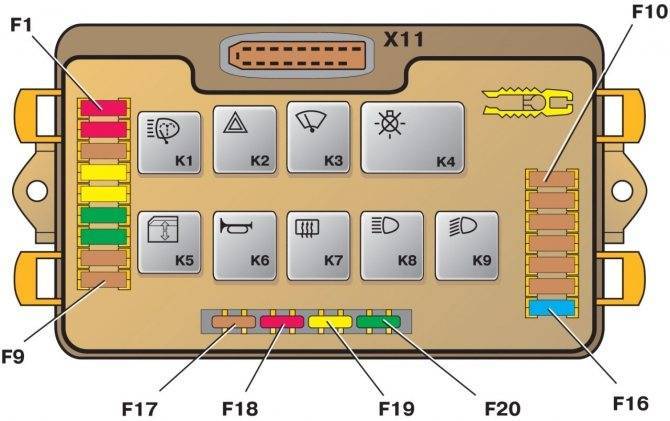

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Описание реле:

К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар; F1–F20–плавкие предохранители; Х11 – выводы колодки жгута проводов Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	20	Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2	10	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3	7.5	Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4	20	Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6	30	Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10	7.5	Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Лампы габаритного света по правому борту
F12	7,5	Правая фара (ближний сеет)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15	7,5	Правая фара (дальний свет)
F16	15	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Описание реле:

К1-реле включения очистителей фар; К2-реле-прерыватель указателей поворота и аварийной сигнализации; К3-реле стеклоочистителя ветрового окна; К4-реле контроля исправности ламп; К5-реле включения стеклоподъемников; К6-реле включения звуковых сигналов; К7-реле включения электрообогрева заднего стекла; К8-реле включения дальнего света фар; К9-реле включения ближнего света фар;

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Дата добавления: 14.07.2014

Ни для кого не секрет, что блок предохранителей ВАЗ 2114 является основным компонентом системы проводки транспортного средства. Это устройство обладает определенной схемой и позволяет защитить всевозможные приборы систем авто, такие как прикуриватель, печку, бензонасос и прочие от неисправностей и перенапряжения. В этой статье мы ознакомим вас с основной информацией касательно места расположения и замены компонентов.
