Почему может не работать прикуриватель на 16-ти клапанной ВАЗ-2112

Другие проблемы

Во многих автомобилях, распространенных среди отечественных водителей, прикуриватель может иметь различным свойственным только этой марке авто неисправности. Владельцы многих американских внедорожников отмечают каждый раз появление дыма в салоне в момент подключения к разъёму мощного прибора. По своей значимости проблема сравнима с дымлением двигателя.

Вся сложность заключается в том, что незначительная на первый взгляд поломка может привести к выводу из строя электроники автомобиля. Ведь сгоревший от перенапряжения провод может находиться в одном жгуте с остальными проводами.

На отечественных автомобилях марки ВАЗ наиболее уязвимым местом считается предохранитель. Чтобы его проверить на исправность, достаточно проделать следующее:

Включите вентилятор печки, если отопитель не включается, значит, возникла проблема с предохранителем F18
Чтобы его заменить, совсем не обязательно лезть под капотом. Он находится слева от руля в общем блоке
Если же вентилятор печки работает, возможно, в проводке произошел пробой. Но не стоит грешить на неё сразу, лучше всего сперва проверить предохранитель F6

Последний также влияет на работу прикуривателя, как и F18. Поэтому в случае возникновения неисправности, следует оба проверить на работоспособность.

Использовать прикуриватель лучше всего строго по назначению, тогда вероятность его поломки существенно снижается. Но со временем «усики» расшатываются, даже если пользоваться им в редких случаях. В этом нет ничего страшного – просто подогните их с помощью подручного инструмента. В особо тяжелых случаях, например, когда проблема заключена во всей проводке, конечно, без помощи специалиста просто не обойтись. В любом случае, не нужно подключать к прикуривателю мощные электроприборы. Тогда устройство будет служить верой и правдой на протяжении всей эксплуатации автомобиля.

Демонтаж прикуривателя

Здесь возможно несколько вариантов. Можно снять оборудование, прибегая к «быстрому» способу, который требует определенной сноровки и опыта. А можно отсоединять прикуриватель с предварительной разборкой тоннеля: этот способ приводится в руководстве по эксплуатации автомобиля. Второй вариант потребует наличия под рукой крестовой и плоской отверток. Сначала производится снятие верхней части тоннеля.

Последовательность действий будет следующей: удаление покрытия тоннеля с правой и левой сторон, для чего всего лишь удаляются 4 крепления, разъединение колодок подсветки прикуривателя с ним самим, с правой стороны. Затем, воспользовавшись плоской отверткой, следует удалить накладку, расположенную под рычагом ручника.

Далее необходимо снять чехол ручки коробки переключения передач (КПП). Далее, при помощи крестовой отвертки, следует ослабить и отвернуть крепежный винт КПП. Со всех сторон тоннеля отворачивается по винту, сиденья при этой процедуре отодвинуты назад. Снимается верхнее покрытие тоннеля. Далее непосредственно демонтируется сам прибор.

Изымается его корпус, удаляется экран лампы. При помощи плоской отвертки производится нажатие на защелку гнезда прикуривателя, оно изымается из облицовки. Посредством сжатия защелки и проталкивания наружу снимается световод. Далее производится замена прикуривателя на исправный посредством действий, производимых в обратном алгоритму разборки порядке.

Описанная выше схема снятия прибора для его последующей замены достаточно сложна. Существуют автолюбители, которые утверждают, что снятие тоннеля вовсе не обязательно. Они советуют извлечь прибор, зацепив его изнутри пальцем, а снаружи — отверткой. В процессе экран от лампы подсветки должен выйти из прорезей и освободить прикуривателю путь «на свободу».

Поиск поломок

Самый простой способ решения проблемы неисправного прикуривателя — это сдача автомобиля в ремонт на станцию технического обслуживания. Но стоит ли это делать, если сама работа не представляет собой ничего сложного, а затраты на услуги мастеров могут оказаться существенными?

Порой лучше все сделать самостоятельно.

Причина поломки Ваши действия
Сгорел предохранитель прикуривателя Элемент необходимо заменить
Вышла из строя лампа подсветки Устройство нуждается в замене
Повреждена проводка Проводится проверка, меняются перегоревшие, оборвавшиеся или окислившиеся провода
Не работает сам прикуриватель Ремонту девайс не подлежит, потому придется менять.

Теперь давайте рассмотрим каждую из представленных поломок и способны замены элементов более подробно.

Замена предохранителя

Проверка работоспособности предохранителя выполняется достаточно легко. Для этого вам необходимо включить вентилятор отопительного оборудования. Если он не работает, тогда и прикурка работать не сможет. Это объясняется тем, что оба устройства подключены к одному предохранителю.

Статья в тему: Натяжка ручного тормоза на ВАЗ 2114

Замена элемента выполняется следующим образом:

  • Демонтируйте крышку монтажного блока. Для этого просто нажмите пальцами на специальную защелку;
  • С помощью пинцета извлеките перегоревший предохранитель;
  • Аналогичным образом поставьте на место новый элемент. Предварительно убедитесь, что вы купили правильную деталь, которая соответствует характеристикам вашего ВАЗ 2110.

Проводка

При исправном вентиляторе, очевидно, что предохранитель также цел. Следовательно, выполнять его замену не нужно.

Вместо этого поищите причину неисправности в проводке, которая соединяет монтажный блок и ваш прикуриватель.

Здесь нужна тщательная проверка проводов, контактов, то есть всей цепи. Возможно, где-то имеет место короткое замыкание, либо обрыв.

Обязательно в процессе проверки электрической цепи надевайте защитные перчатки из резины, поскольку по ходу диагностики вам может потребоваться воспользоваться металлическими инструментами.

Проводка устройства

Лампа

Лампочка прикурки на ВАЗ 2110 — это тоже не редкая проблема неисправности устройства. Чтобы ее заменить, особых навыков иметь вовсе не обязательно. Просто выполните работу в строгой последовательности операций, можете для наглядности посмотреть обучающее видео.

  1. Отключите минусовую клемму от аккумуляторной батареи, расположенной в подкапотном пространстве вашего автомобиля.
  2. Снимите облицовку.
  3. Сожмите экран лампочки, чтобы лапки смогли выйти из прорези.
  4. Теперь элемент немного разжимается, тем самым он снимается вместе с патроном.
  5. Лампочка поворачивается на 90 градусов, после чего извлекается из патрона.
  6. Вооружитесь новой лампой, вставьте ее в патрон, а затем выполните процедуру сборки. Она полностью соответствует обратной последовательности демонтажа.
  7. Для замены лампочки подсветки в прикурке ВАЗ 2110, обязательно применяются устройства А 12-4.

Лампа прикурки

Замкнуло прикуриватель ВАЗ 2110

Если прибор вышел из строя, то следует искать причины поломки. Выяснить, что по цепи гуляет короткое замыкание достаточно легко.

  1. Поворачиваем ключ в замке зажигания, выключая его.
  2. Измеряем вольтаж аккумуляторной батареи в выключенном состоянии.
  3. Включаем зажигание, а затем снова измеряем вольтаж. Если показатель просел больше, чем 0,5 вольта, то где-то есть пробой.


Чтобы выяснить место обрыва следует вооружиться тестером и прозвонить все провода на целостность. Предварительно можно визуально осмотреть кабели – никаких заломов или обрывов быть не должно. Дополнительно необходимо проверить плотность фиксации патрона в металлическом разъеме. Болтающийся прибор тоже может привести к короткому замыканию.

Причины поломки прикуривателя на ВАЗ 2110, 2111 и 2112

Современные автомобили оснащены одним или несколькими разъемами. Однако они давно уже используются не по целевому назначению. Владельцы машин подключают в гнездо автомобильного прикуривателя дополнительные устройства. Среди самых распространенных:

  • вентилятор;
  • переносной электрический компрессор, подкачивающий шины авто;
  • регистратор дорожного движения;
  • навигационная система;
  • устройство зарядки для электронных приборов (телефона, планшета, ноутбука).

Поэтому, если прикуриватель перестал работать, это чревато неудобствами и хлопотами. Информацию о том, почему не работает прикуриватель на модели ВАЗ 2112, как выявить причину неисправности и провести ремонт, можно узнать в статье.

Порядок операций

Перед снятием прикуривателя ВАЗ 2110, 2111 или 2112 нужно обесточить цепь, для этого из аккумулятора извлекается минусовая клемма. Теперь можно приступить непосредственно к работам:

  • Нужно снять пластины с каждой стороны приборного тоннеля, для этого откручиваются по два болта с каждой. С правой стороны отсоединить колодку подсветки и прикуривателя.
  • Корпус узла зафиксирован на обшивке приборного тоннеля, ее нужно снять. Обшивочная накладка находится под рычагом ручника. Она легко извлекается плоской отверткой.

  • Также с помощью плоской отвертки теперь нужно поддеть и снять кожуха с рычага переключения КП.
  • Под чехлом расположен винт, его нужно выкрутить крестовой отверткой.
  • Теперь сидения водителя и переднего пассажира нужно отодвинуть и выкрутить винты КПП. Их пять.
  • Нужно снять верхнюю крышку приборного туннеля. Теперь прикуриватель – в доступе. Можно снять его патрон. Затем экран, который извлекается так, чтобы лапки вышли на световоде из пазов.
  • Плоской отверткой вдавить защелку рядом с гнездом прикуривателя, так она освобождается от световода.
  • Теперь можно вынуть узел вместе со всеми элементами.
  • Затем нужно зажать защелки на световоде, так он сразу отсоединяется от узла.
  • Если нужно поменять и сам светодиод, его легко удалить, нажав язычки на корпусе. При установке нового устройства проследите, чтобы прорезь в обшивке совпадала с выступом на корпусе.
  • Теперь можно приступать к установке нового прикуривателя. Сначала он коммутируется со световодом, следующие операции выполняются в обратной последовательности.

Замену прикуривателя ВАЗ 2110, 2111, 2112 своими руками без разбора тоннеля смотрите в видео:

На заметку! Если при проверке предохранителей выяснилось, что вышли из строя именно они, их нужно менять на элементы той же марки. В продаже представлены узлы различных брендов, и, несмотря на то, что производители заявляют одинаковые технические характеристики, на деле все оказывается иначе.

Штатный прикуриватель ВАЗ 2110, 2111, 2112 позволяет использовать не все существующие на рынке устройства, поэтому зачастую владельцы меняют его на узел европейского образца. Как это сделать смотрите в видео:

Замена прикуривателя

Замена производится по следующему алгоритму:

  • Отсоединить провод от клеммы аккумулятора;
  • Затем следует снять облицовку;
  • Достать патрон;

    Достаем патрон

  • Через проем в облицовке провести колодки со всеми проводами;

    Продеваем колодки с проводами сквозь облицовку пола

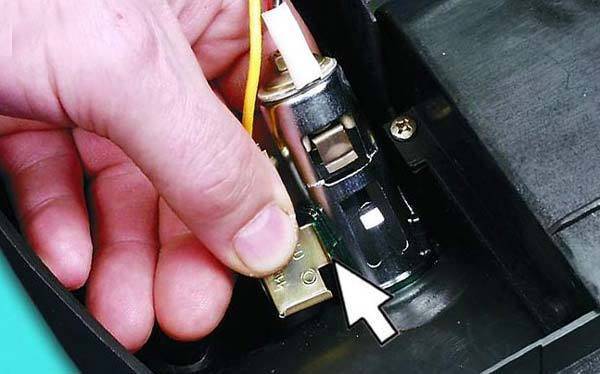

  • Сжать экран так, что бы его лапки вылезли из отверстий в световоде и отсоединяем;

    Сжимаем экран лампы, чтобы лапки вышли из световода

  • Нажать на защелку гнезда, чтобы вывести ее из сцепления со световодом;
  • После этого вытолкнуть из самой облицовки туннеля пола гнездо и снять его;

    Толкаем гнездо из облицовки

  • В конце достать это гнездо, проведя сквозь проем с колодкой с проводами;

    Вынимаем гнездо и продеваем колодки с проводами

  • Спираль фактически греется 20 секунд. Нагревшись и щелкнув, патрон обязан вернуться на место. И если это происходит в другое время, а не через двадцать секунд, прикуриватель необходимо подрегулировать, сильнее разогнув или подогнув контакты;

    Регулируем контакты, если прикуриватель не возвращается в исходное положение за положенное время

  • Далее необходимо вытащить световод из облицовки;

    Сжимаем защелки и вынимаем световод из облицовки

  • По окончанию работы все процедуры выполняйте в порядке, обратном разборке.

    При обратной установке, выступ световода должен войти в прорезь облицовки

Ремонт прикуривателя не займет у вас много времени.

Причины, по которым не работает прикуриватель

Есть несколько ситуаций, почему устройство может выйти из строя. Наиболее распространенные причины, по которым прикуриватель ВАЗ 2112 не работает:

  • короткое замыкание;
  • оборванная проводка прикуривателя;
  • перегоревший предохранитель;
  • слабый контакт;
  • неисправная спираль;
  • перегоревшая лампочка подсветки.

Ниже подробно рассмотрена каждая ситуация с поломкой.

Горят предохранители на прикуривателе

Если устройство на ВАЗ 2112 перестало работать, то возможной причиной неисправности стал перегоревший защитный элемент. Автомобильная цепь на данном участке защищена предохранителем номиналом 25 ампер. Это значит, что в гнездо прикуривателя не могут подключаться приборы, суммарной мощностью больше 300 Вт (12 вольт*25 ампер =300 Ватт).

В противном случае защитный элемент перегорает. Намеком, что «сдался» именно предохранитель, служит выход из строя вентилятора отопителя. Если он не работает, следует провести замену. Расположение монтажного блока – слева от рулевой колонки, за декоративной накладкой панели.

Замене подлежит элемент с индексом F-18. Номинал предохранителя – 25 ампер. Запрещается ставить детали, рассчитанные на большую силу тока. Это может привести к короткому замыканию, повреждению кабелей проводки, пожару.

Обрыв или замыкание проводки

Нужно проверить, где предохранитель на прикуриватель ВАЗ 2110. Если он целый, но часто горит, то следует проверить исправность кабелей. Из-за несоответствия номинала защитного элемента или подключения слишком мощных приборов, провода могут выгорать, что вызывает короткое замыкание или поломку прикуривателя. Для диагностики потребуется мультитестер, которым необходимо прозвонить все провода, подходящие к элементу, выяснив их состояние.

Дело в контактах или спирали накаливания

Со временем или от интенсивного использования соединение внутри прибора на ВАЗ 2112 может нарушаться. Неправильное подключение девайсов приводит к разбалтыванию гнезда и плохому контакту. Это лечится подгибанием металлических усиков на патроне, перепайкой.

С возрастом на прикуривателе появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии. Еще одной неисправностью становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Лампа подсветки

Вокруг самого гнезда находится специальный светоэлемент, позволяющий найти устройство в темное время суток. Лампа подсветки может переставать гореть из-за обрыва нити накаливания. В этом случае необходимо демонтировать автоприкуриватель, вынуть неисправный элемент и заменить его новой лампочкой.

Как снять прикуриватель ВАЗ 2110 Замена прикуривателя на ВАЗ 2110 своими руками

Снятие и установка топливной рампы и регулятора топлива Ваз 2110, Ваз 2111, Ваз 2112, Лада ДесяткаСнятие и установка топливной рампы и регулятора Ваз топлива 2110, Ваз 2111, Ваз Лада, 2112 Десятка

Как снять прикуриватель ВАЗ 2110? Замена прикуривателя на ВАЗ 2110 своими руками

Автомобильный прикуриватель, пожалуй, есть в каждом без исключения автомобиля, и если раньше в нем нуждались исключительно курильщики, то сегодня прикуриватель это еще и розетка для зарядки мобильных, питание для навигатора, видеорегистратора, fm-модулятора, автомобильного компрессора, холодильника и прочей электроники.

Как вы понимаете, прожить современному автомобилисту без такой полезной с любой стороны штуки просто нереально, поэтому неудивительно, что в Интернете вопрос как снять прикуриватель или как заменить прикуриватель пользуется такой популярностью.

Сегодня я попытаюсь ответить на ваши вопросы, я расскажу о том, как проверить прикуриватель в случае если он не работает, а также о том как снять и заменить прикуриватель в домашних условиях.

Умирают прикуриватели чаще всего у тех, кто использует его не по назначению, то есть не прикуривают, а подключают к нему кучу различных приборов перечисленных выше, которые потребляют много тока. Электрическая схема прикуривателя довольно проста и примитивна, прикуриватель соединяется с АКБ напрямую через монтажный блок. Организовано это именно так ввиду того, что при включении прикуривателя он потребляет большой ток. Похожая картина с автомобильным стартером, он, как вы знаете, тоже запитан напрямую от аккумулятора по той же причине.

Как проверить прикуриватель?

  1. Когда прикуриватель вышел из строя первым принято проверять предохранитель, он расположен в блоке предохранителей и обозначен надписью F18 или соответствующей пиктограмкой. Максимально допустимая сила тока, которую способен пропустить через себя предохранитель равна — 25 ампер не более.
  1. Проверить прикуриватель можно и другим способом — попробуйте включить вентилятор отопителя. Вы спросите, а где связь? Отвечаю — дело в том, что вентилятор и прикуриватель «висят» на одном предохранителе, следовательно если проблема заключается в предохранителе, то и вентилятор работать не будет. Если же у вас вентилятор функционирует, значит предохранитель F18 здесь абсолютно не причем, и неисправность, скорее всего, кроется в проводке, которая идет от блока предохранителей к прикуривателю. Однако перед тем как приступать к снятию прикуривателя, советую проверить предохранитель F6, в редких случаях этот предохранитель может влиять на работу прикуривателя. Если он перегорел прикуриватель может перестать работать.

Как снять прикуриватель ВАЗ 2110? Замена прикуривателя на ВАЗ 2110 в домашних условиях

  1. Для начала отключаем “минус” от аккумулятора.
  2. Далее снимаем обшивку тоннеля пола в салоне, для этого используем отвертку, с ее помощью поочередно выкручиваем все крепежные болты, сначала справа, а после и слева.
  3. После того как у вас образуется свободный доступ к прикуривателю извлеките его патрон, и сквозь отверстие в облицовке при помощи отвертки протолкните разъемы с проводами прикуривателя и лампочки подсветки.
  4. Далее достаем экран лампочки, аккуратно сжимаем края и достаем, при этом наблюдая за тем, чтобы все фиксаторы лампочки вышли из посадочных прорезей.
  5. При помощи отвертки нужно надавить на защелку прикуривателя, затем вывести его из зацепа со светодиодом. И только теперь можно смело вытягивать гнездо прикуривателя из облицовки наружу.
  6. Дальше выполняем ремонт прикуривателя или полную его замену.
  7. После замены проверьте его работу. Вы должны понимать, что в случае с нагревающейся спиралью прикуривателя она должна нагреваться примерно за 20-25 секунд, затем должен произойти автоматический отскок с характерным щелчком, после чего вы можете прикурить. Если этого не происходит потребуется регулировка. Регулируется прикуриватель посредством подгибания или разгибания контактов на корпусе прикуривателя.

Что такое прикуриватель и где он есть?

Если говорить проще, то гнездо прикуривателя – это самая простая розетка, которая обладает напряжением. На таких марках машин, как ВАЗ 2112, ВАЗ 2115, ВАЗ 2110, составляет не более 13 вольт. В основном гнездо одно. Но на более современных и автомобилях зарубежного Тойота Королла, Рено Логан производства их количество может увеличиваться до двух-трех.

По своей конструкции данная деталь довольно простая, поэтому сложностей в процессе ее эксплуатации нет.

Заменить предохранитель

Подключение любого электрического прибора выполняется просто и без дополнительных усилий. Главное, чтобы на нем был соответствующий разьемник. Часто этот процесс сравнивают с втыканием вилки в розетку.

Любая поломка в автомобиле доставляет массу неудобств ее владельцу. Пусть даже на первый взгляд она не значительная, и на общей его работе не отражается. Но она может влекли за собой сбой работы другого устройства. Так, для автомобилей ВАЗ 2112, ВАЗ 2115, ВАЗ 2110 характерно перестал работать прикуриватель и магнитола. Они взаимосвязаны, а это уже серьезней и отложить решение проблемы не получится.

Замена с демонтажем тоннеля

Согласно руководству по пользованию, доставать прибор необходимо со снятием декоративной крышки центрального тоннеля. Инструкция расскажет, как правильно достать прикуриватель ВАЗ 2110.

  1. Выключаем зажигание, открываем капот, снимаем минусовую клемму.
  2. Откручиваем по два болта крепления крышки приборного тоннеля (см. фото).
  3. Аккуратно извлекаем колодку проводов.
  4. Теперь необходимо снимать декоративную пластиковую накладку под стояночным тормозом.
  5. Отщелкиваем защелки чехла рычага КПП и убираем его.
  6. Выкручиваем винт при помощи крестовой отвертки.
  7. Отодвигаем сиденья, а затем снимает винт с тоннеля возле рычага КПП.
  8. Теперь защитная крышка тоннеля должна легко сниматься.
  9. Демонтируем патрон вместе со светофильтром и предохранителем.
  10. Извлекаем устройство для того, чтобы его отремонтировать или сменить.
  11. Установка прибора осуществляется в обратном порядке.

Схема подключения

Здесь присутствует сам элемент накаливания, контактные разъемы и предохранитель.

Наиболее точную распиновку детали можно найти в руководстве пользователя автомобиля.

Как снять прикуриватель

Чтобы полностью изъять элемент с машины потребуется разобрать приборку и выполнить определенную последовательность действий.

  1. Отсоединить аккумулятор от машины.
  2. Демонтировать облицовку прибора и вынуть патрон устройства.
  3. Под облицовочной плитой присутствует клеммная колодка. Соединение разбирается.
  4. Сжать экран светового индикатора до выхода клипс из своих гнезд.
  5. Следом, отверткой отщелкнуть крепления световода и удалить деталь.
  6. Следом необходимо извлечь устройство из облицовочного элемента.
  7. Далее вынимается само посадочное гнездо.


Замена прикуривателя 2110, 2111, 2112 без разбора тоннеля

Разбираем центральную консоль

Чтобы полностью извлечь всю проводку прикуривателя потребуется демонтировать приборную консоль.

Как подключить прикуриватель на ваз 2107, причины поломки, схема подключения, замена от ваз 2114

  1. Крестовой отверткой выкрутить саморезы из боковых пазов.
  2. Далее нужно отсоединить клипсы в центральной части.
  3. Если все сделано правильно – панель снимется с креплений и ее можно будет демонтировать.

После откручивания детали открывается доступ к контактной группе прикуривателя.

Спираль

Если все работает в штатном режиме, спиралька раскаляется примерно за 20 секунд. Затем происходит выстреливание патрона. При сильных изменениях в времени нагрева следует разогнуть или пригнуть контакты спирали.

Подключение нового прикуривателя

Чтобы установить свежий элемент на ВАЗ 2110 потребуется выполнить процедуру:

  • отключить АКБ;
  • разобрать центральную консоль приборки;
  • отсоединить клеммы контактной группы;
  • выполнить процедуру демонтажа, описанную выше;
  • установить новую деталь в обратном порядке.

Распиновка

Евро прикуриватель на 2110 имеет всего три контакта.

  1. Минусовой вывод, подключается к кузову авто.
  2. Плюс нити накаливания расположен по центру и подсоединяется к силовой магистрали прикуривателя, выходящей из блока предохранителей.
  3. Третий контакт предназначен для подачи питания от габаритного освещения автомобиля.

Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель

Достаточно выполнить не сложную последовательность действий.

  1. Провести под капотом силовую магистраль к АКБ.
  2. Надежно подключить линию к клемме аккумулятора.
  3. Далее нужно врезать в систему предохранитель. Его обычно ставят непосредственно перед прибором.
  4. Также здесь полезно поставить выключатель или реле. Для возможности точного контроля активации и выключения оборудования. Обычно пользователи врезают релюшку к замку зажигания. Таким образом только после проворачивания ключа в личинке, прибор будет запитан.
  5. Конечным этапом является подключение проводки к прибору.

Штатный прикуриватель стоит?

Модели ВАЗ 2112, сошедшие с конвейера, оснащены длинными приборами старого образца. Их недостаток в том, что они не обеспечивают надежной фиксации подключенных девайсов, которые рассчитаны под евростандарты. Вследствие этого прикуриватели иногда замыкают и отказываются корректно работать.

Многие владельцы решаются заменить устройство на 2112 прибором нового образца (см. фото). Стоимость такого прикуривателя составляет от 600 до 1,5 тысяч рублей. Слишком низкая цена говорит о некачественных материалах, примененных при производстве детали. Поэтому от таких элементов стоит отказаться, они быстро сломаются.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
