Почему не дует в ноги печка на Нива Шевроле: основные причины

Введение

Доработка печки Шевроле Нива своими руками не нуждается в огромных трудозатратах и вложениях. Как показывает практика, её может сделать абсолютно любой, кто желает модернизировать штатный агрегат таким образом, чтобы обдув был максимальным. Все обладатели авто Chevrolet Niva отмечают невозможность произвести регулировку тёплого воздуха таким образом, чтобы одновременно нагревались стекло и область, где располагаются ноги водителя и пассажиров. На самом деле, существует несколько методов сделать обогрев салона более оптимальным и продуктивным, однако, в нижеприведённом материале рассмотрим способ, позволяющий произвести все манипуляции без предварительного снятия передней панели. Кроме того, этот метод модернизации не потребует больших финансовых вложений.

Плохо греет печка нива шевроле причины

С наступлением холодов важно, чтобы обогревался салон автомобиля, создавая комфортные условия для водителя и пассажиров. В статье рассматриваются случаи, когда не работает печка автомобиля Нива Шевроле, основные неисправности, описывается, как выполнить ремонт агрегата

Система отопления автомобилем

На внедорожнике Нива Шевроле установлена отопительная система, которая служит не только для обогрева салона зимой, но и охлаждает его летом.

Ее конструкция включает:

  • блок управления;
  • радиатор;
  • насос ОЖ;
  • патрубки;
  • испаритель;
  • кран;
  • компрессор.

Кроме того, в конструкции есть резистор и предохранитель, отвечающие за функциональность.

Схема отопительной системы

Возможные неисправности

Возможны различные неполадки Нива Шевроле: печка дует холодным воздухом, может не работать вентилятор и т.д.

Причина неполадок может быть следующая:

  • не работает кран печки;
  • испорчены патрубки радиатора;
  • не функционирует добавочный резистор;
  • неисправен радиатор;
  • не работает блок управления.

Для восстановления работоспособности системы, нужно знать, как устранить неполадки, и выполнить ремонт неисправных элементов либо заменить их.

Как починить резистор?

Перед тем, как ремонтировать резистор, необходимо убедиться, что он неработоспособен. Для этого нужно включить зажигание и проверить его работу — как будет дуть воздух. Этот прибор отвечает за работу вентилятора, точнее, частоту его вращения. Если вентилятор не работает в первых трех положениях скорости, то устройство неисправно.

Проверка прибора на исправность

Чтобы поменять резистор, нужно выдвинуть вперед бардачок, не вынимая его. Отключаем колодку проводов. Далее извлекаем прибор, устанавливаем новую деталь. После окончания процесса следует проверить работу вентилятора при разных скоростях (автор — Andre Vladimirovich).

Как поменять кран и патрубки?

Со временем вследствие износа приходят в негодность патрубки, и протекает кран отопителя. Замена патрубка печки выполняется, если он течет. Если неисправен кран, его следует заменить. Его лучше менять на керамическое изделие, они больше служат, чем штатные. Вместе с краном рекомендуется менять патрубки: со временем они теряют эластичность и могут протекать.

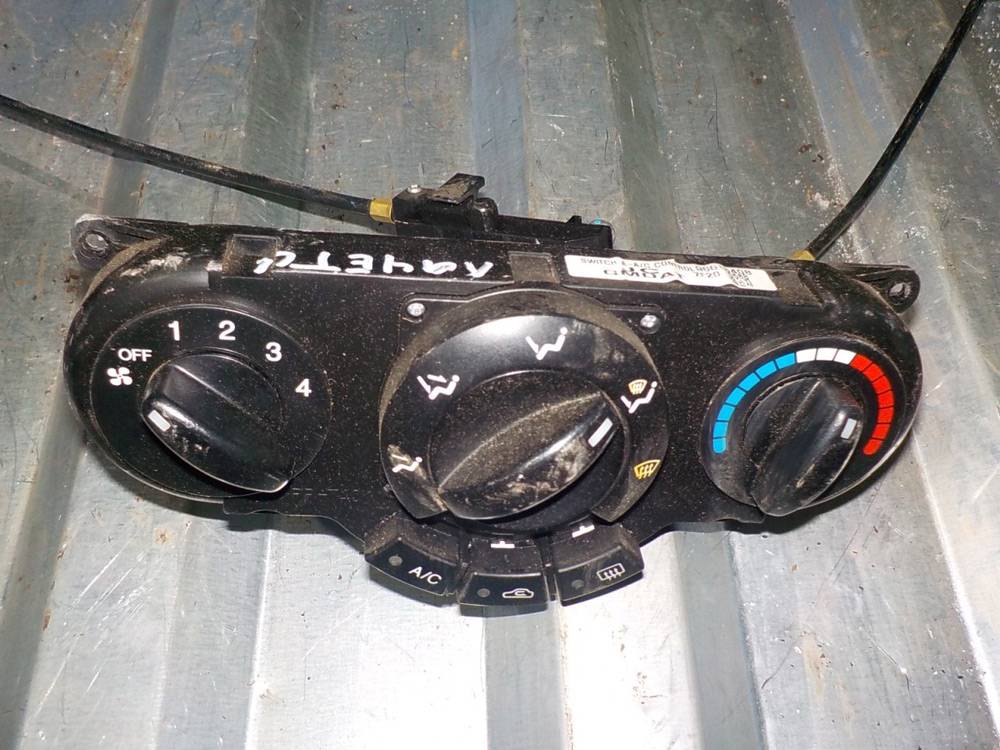

Блок управления

На управляющем блоке находятся переключатели режимов системы отопления. Если он не работает, его необходимо заменить. Для этого необходимо демонтировать устройство и поменять его на новый. Можно выполнить ремонт, но в этом случае нужно разбираться в электрике либо доверить ремонт профессионалу.

Вентилятор

При неработающем вентиляторе следует проверить работоспособность электродвигателя. С помощью этого устройства воздух нагнетается в салон машины. Чтобы выполнить ремонт вентилятора, его необходимо снять. Снятое устройство проверяется с помощью аккумулятора. При неработоспособности мотора, его нужно заменить. Можно полностью заменить все приспособление, приобретя заранее новое устройство.

Замена отопителя (радиатора)

Выполняют замену в случае, если стал протекать тосол. Находится радиатор за перчаточным ящиком, в нише с левой стороны от ног переднего пассажира.

Новой изделие для замены

Процедура включает следующие действия:

  1. Сначала отключаем бортовую сеть путем отсоединения отрицательной клеммы от АКБ.
  2. Затем нужно демонтировать бардачок и боковую панель.
  3. Сливаем тосол с блока.
  4. Далее откручиваем воздуховод, дующий на ноги, чтобы он не мешал вынимать детали.
  5. Затем вынимаем воздушный фильтр салона.
  6. Открутив улитку, сдвигаем в сторону корпус заслонки. Затем следует отсоединить провода, и вынимаем улитку и моторчик.
  7. Далее откручиваем винты испарителя, отсоединяем шланг. Сдвинув испаритель в сторону, и аккуратно прижав его к полу, вынимаем устройство.
  8. Затем отсоединяем патрубки. При наличии новых патрубков, старые можно отрезать.
  9. Открутив два крепежных самореза, вынимаем радиатор отопителя из ниши.
  10. Устанавливаем новый прибор. Сборку осуществляем в обратной последовательности.
  11. Доливаем охлаждающую жидкость.

Заменив радиатор, нужно проверить работоспособность печки.

Замена отопителя (радиатора)

Выполняют замену в случае, если стал протекать тосол. Находится радиатор за перчаточным ящиком, в нише с левой стороны от ног переднего пассажира.

Новой изделие для замены

Процедура включает следующие действия:

  1. Сначала отключаем бортовую сеть путем отсоединения отрицательной клеммы от АКБ.
  2. Затем нужно демонтировать бардачок и боковую панель.
  3. Сливаем тосол с блока.
  4. Далее откручиваем воздуховод, дующий на ноги, чтобы он не мешал вынимать детали.
  5. Затем вынимаем воздушный фильтр салона.
  6. Открутив улитку, сдвигаем в сторону корпус заслонки. Затем следует отсоединить провода, и вынимаем улитку и моторчик.
  7. Далее откручиваем винты испарителя, отсоединяем шланг. Сдвинув испаритель в сторону, и аккуратно прижав его к полу, вынимаем устройство.
  8. Затем отсоединяем патрубки. При наличии новых патрубков, старые можно отрезать.
  9. Открутив два крепежных самореза, вынимаем радиатор отопителя из ниши.
  10. Устанавливаем новый прибор. Сборку осуществляем в обратной последовательности.
  11. Доливаем охлаждающую жидкость.

Заменив радиатор, нужно проверить работоспособность печки.

>Видео «Как поменять отопитель на Ниве Шевроле»

В этом видео показывается, как выполняется замена радиатора отопителя (автор ролика — Auto Fix Info).

Почему на Chevrolet Niva печка не дует в ноги? Популярные поломки

По этим меткам высверлил дырки, которые нужны для крепления фланца. Помочь решить техническую задачу вам поможет старая банковская карта. Нет, вы не будете расплачиваться, тратить свои финансовые сбережения

Обратите внимание, мы предложили вам воспользоваться именно старой, уже ненужной картой

Нам просто очень нужно будет кое-что вырезать из пластика. Теперь снимите декоративную панель отопителя, после этого извлеките регулятор работы заслонок. Держа в руках этот регулятор, демонтируйте его нижнюю часть. Рекомендуем вам не совершать поспешных движений, поскольку все детали этого регулятора выполнены из не очень прочного пластика.

Сломать такие хрупкие пластиковые конструкции несложно. К сожалению, впоследствии это усложнит вашу работу, поскольку придётся ещё поорудовать паяльником, восстанавливая целостность конструкции. Теперь верхнюю заслонку установите в верхнее положение.

Обязательно убедитесь, что установленный вами кронштейн создаёт настоящее препятствие для выбора иного направления нижней заслонки.

Почему не дует в ноги печка на Нива Шевроле: основные причины

Делается это следующим образом: Снимаем декоративный пластик, который прикрывает отопитель снизу; Извлекаем регулятор положения заслонок. С него демонтируется нижняя часть, она отвечает за работу фронтальной заслонки. Делать мёрзнут ноги в нива шевроле следует аккуратно, пластик тут хрупкий, одно неловкое движение, и вам придется деталь восстанавливать с помощью паяльника; Закрепляем нижнюю заслонку в верхнем положении. Для этого, из простой жести вырезаем подходящий кронштейн, и закрепляем его с помощью саморезов.

Пришла зима, мерзнут ноги, а у пасажира отмерзают

После этого у вас полностью пропадет фронтальное положение; Далее берем пластиковую карту, и вырезаем в ней новый путь для движения привода заслонок. Получившуюся заготовку приклеиваем на заслонку.

Для большей аккуратности все боковые части обтачиваем напильником; После этого остается все собрать на место. В результате, получаем возможность распределения воздуха на лобовое стекло или в ноги по вашему выбору. Также можно относительно плавно регулировать количество воздуха, подаваемого в разные стороны.

После такой переделки можно столкнуться со снижением силы потока воздуха. Связано это с перераспределением воздуха.

Результат, при среднем положении в салоне все же достаточно прохладно. Чтобы устранить этот недостаток, вам потребуется ненужная пластиковая канистра. Отрезаем от него горлышко и крепим к дефлектору.

В итоге получается достаточно мощный и целенаправленный поток. Неисправности Причиной холода в салоне может оказаться и простой отказ отопителя. Поэтому, рассмотрим самые распространенные причины поломок. Все они лежат на поверхности, и в принципе характерны для многих современных автомобилей.

Не включается вентилятор.

Колхозный тюнинг печки Нива Шевроле: заставляем её дуть в ноги

Один из способов решения проблемы с плохим обдувом ног.

В некоторых случаях способ правильного включения не срабатывает и тогда приходится дорабатывать отопитель, чтобы добиться полнофункциональной его работы.

Основная проблема с заслонками и воздуховодами — негерметичность.

Усовершенствуем щели и убираем негерметичность печки.

Тёплый воздух просто растекается по салону, уходя через неплотности в заслонках и воздуховодах. Естественно, что каждый конкретный автомобиль имеет свои прорехи в системе отопления, поэтому единого рецепта лечения быть не может.

Тем не менее можно малой кровью, не снимая переднюю панель и весь отопитель, доработать направляющие для заслонок так, чтобы основной поток тёплого воздуха подавался в ноги. Для этого необходимо снять кожух с консоли с водительской стороны и по желанию кожух рулевой колонки.

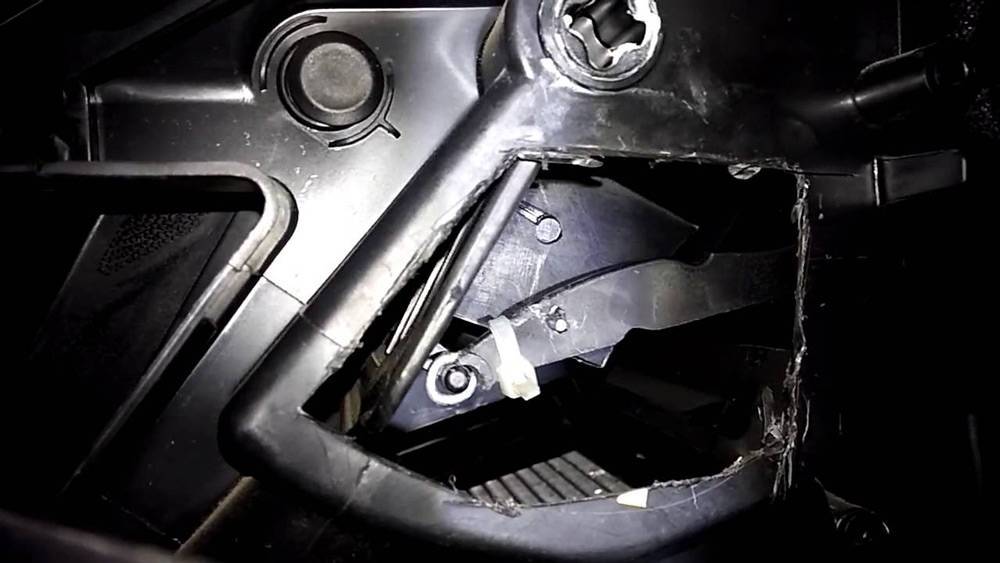

Перед нами со стороны печки — плашка , которая отвечает за направление движения обеих заслонок, а следовательно, и направление подачи воздуха. Осталось открутить плашку с прорезями, в самой верхней прорези изменить форму с криволинейной на прямолинейную, сохраняя начальную и конечную точку.

Кардинальное решение проблемы плохого обдува ног в том, чтобы закрыть поролоном одну заслонку ВООБЩЕ.

Изменив геометрию движения верхней заслонки, осталось жёстко зафиксировать нижнюю, которая отвечает за обдув ног. Достаточно зафиксировать рычаг нижней заслонки саморезом в положении обдува ног. Теперь в ногах будет постоянно тёплый воздух, а его количество и пропорции между лобовым стеклом и ногами плавно выбираются обычным регулятором направления воздуха. Так можно договориться с печкой Нива Шевроле и заставить её равномерно прогревать салон.

Доработка заслонки на видео

Я думаю не открою секрет, если скажу что на Ниве невозможно отрегулировать подачу теплого воздуха одновременно в ноги и на стекло. Промучался я так прошлую зиму и в этот раз решил проблему исправить. Отчетов о переделки печки великое множество, я же пошел по пути человека с ником Tatarin716 , потому что поисковик выдал его доработку первой =) Основное преимущество данного метода — не нужно полностью снимать переднюю панель. Для начала разобрался как работают заслонки. Вот эта картинка очень наглядно демонстрирует:

Демонтируем декоративные щитки с левой стороны отопителя и достаем регулятор положения заслонок. Смело демонтируем его нижнюю часть которая отвечает за ход «фронтальной» заслонки. Кстати демонтировать надо аккуратно, пластик хрупкий, я нижнюю часть отломал и деталька треснула — пришлось паять. Затем напильником выравниваем ход заслонки по диагонали между двумя крайними положениями для более плавной регулировки воздушного потока.

Затем необходимо нижнюю заслонку намертво закрепить в верхнем положении. Таким образом мы навсегда лишаемся положения «фронт», но справедливости ради скажу что за 1,5 года я ни разу этим положением не пользовался. Для этого я изготовил вот такой кронштейнчик из жестянки и закрепил на саморез.

Выявленные проблему и пути их устранения

Если управление печкой на Ниве Шевроле для вас стало неожиданно невозможным, не откладывайте в сторону вопрос поиска причины. Может случиться так, что вам очень понадобится перенаправить поток тёплого воздуха в определённом направлении, а вы не сможете рассчитывать на позитивный результат.

Мы ориентируем вас на то, что проблема может заключаться в выходе со строя самих переключателей, а также банальном разрыве тросика, обеспечивающего поворот заслонок.

Алгоритм устранения проблемы

Не пытайтесь поддаваться на «заманчивые» идеи некоторых «мастеров», предлагающих ничего не делать, а изменять положение заслонки в ручном режиме. Действительно, это можно рассматривать в качестве одного из вариантов решения проблемы, но только кратковременного. При возникновении даже малейшего количества времени мы рекомендуем не лениться, а вооружиться необходимой информацией и успешно провести ремонтные работы, направленные на восстановление работоспособности переключателей.

Для того чтобы получить позитивный результат, рекомендуем вам подготовить плоскогубцы, отвёртку, качественный клей, три куска стальной проволоки, длина которой не менее десяти сантиметров.

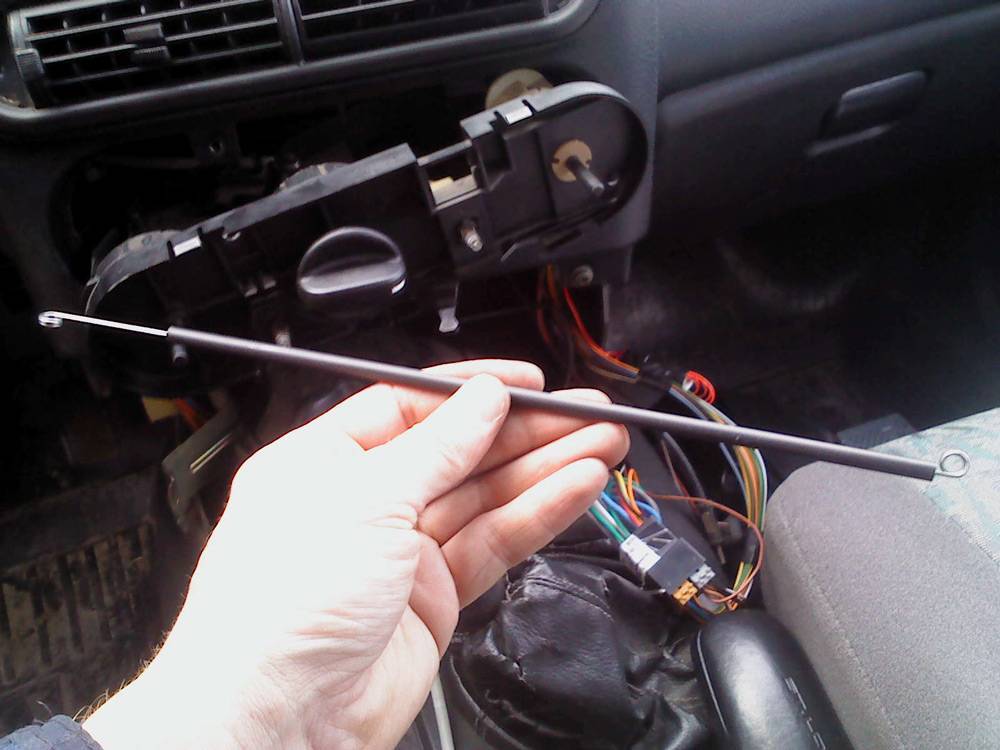

Под рулём водителя находится панелька, зафиксированная четырьмя саморезами. Открутите их и извлеките панель. Под ней будут расположены тросики, подходящие к переключателю. Если вы заметите явный обрыв такого тросика, можете поспешить в автомагазин и приобрести соответствующий аналог. Можно поступить иначе и воспользоваться тем материалом, который вы заранее подготовили.

Сам тросик можно благополучно склеить. А также можно отсоединить сломанную защёлку, затем извлечь сломанный тросик. Из подготовленной проволоки сделайте двойной хомутик и закрепите его на пластиковой части, затягивая плоскогубцами, закручивая в тугую косичку. На этом ваши ремонтные работы, связанные с обрывом тросика, завершаются.

Если же вам нужно всё-таки заменить сам переключатель, тогда после того, как вы снимите панель, расположенную под рулём, у вас будет открыт доступ к этим круглым переключателям. Остаётся их просто снять, затем посетить автомагазин и приобрести соответствующую замену. Только не забудьте продавцу магазина продемонстрировать снятый регулятор, чтобы он мог изучить маркировку и успешно подобрать вам нужную деталь. Водрузить на место новый переключатель будет просто, действуя так же, как и до этого, но только в противоположном направлении.

Иногда водители жалуются, что им сложно всё-таки добраться до оборванного тросика, тогда предлагаем вам расширить пространство, в связи с этим доступ будет облегчён. Конечно, в этом случае потребуется снять блок управления вашей печкой. Ничего сложного в этих действиях нет, вам просто придётся открутить несколько лишних болтов и проявить повышенную аккуратность.

Первоначально после снятия крышки панели открутите и снимите аккуратно пластмассовую рамку, далее открутите два болта и извлеките подстаканник. Теперь вновь открутите болты и извлеките перчаточный ящик и магнитофон. Остаётся открутить ещё два болта и аккуратно потянуть на себя приблизительно на пять сантиметров панель климата. Вот теперь вам будет гораздо комфортнее проверять целостность тросиков, фиксаторов, при необходимости осуществлять замену или проводить их ремонт.

Итак, желая собственноручно решать все проблемы, которые могут возникать при каждодневной эксплуатации вашего любимого транспортного средства, вам вполне достаточно ознакомиться с предоставленными рекомендациями, а затем на практике проделать все предлагаемые манипуляции. Ваш любимый «железный конь» вас обязательно поблагодарит за то, что вы к нему проявляете такое участие, он с большим удовольствием порадует вас своей отменной работой.

Замена отопителя на Нива Шевроле

Без кондиционера

Неисправность блока приведет к сбоям в работе системы.

Порядок действий:

  1. С батареи аккумулятора нужно снять клему минуса.
  2. С панели управления механизмом удаляются все ручки. Вам нужно слегка потянуть их на себя. Затем с помощью отвертки вытаскивается рычаг, отвечающий за циркуляцию. После этого этой же отверткой отсоедините облицовку.
  3. Выкрутите саморезы, находящиеся под облицовочной панелью и достаньте блок управления.
  4. затем нужно снять разъем с проводами, отвечающими за переключение скоростей и отсоединить колодку с проводами, отвечающими за подсветку.
  5. Если отопитель с кондиционером, то необходимо также отсоединить все трубки, соединенные с вакуумным выключателем.
  6. Снимаются скобы, сдерживающие оплетку троса, остальные фиксирующие элементы, также снимаются имеющиеся тяги.

Причины плохой работы печки

Снимается рычаг рециркуляции и извлекается облицовка панели. За облицовкой, с помощью отвертки вывинчиваются шурупы, и извлекаются лампочки подсветки панели приборов отопительной системы.

Отсоединяется клеммная колодка и откручивается болты крепления тяг. Отсоединяются тяги заслонок отопителя и переключатель электровентилятора отопителя.

Производится ремонт отопителя, если он того требует, и в обратном порядке устанавливается на место. Перед тем как приступать к снятию радиатора, необходимо купить новый радиатор. Сливаем антифриз с радиатора и удаляем фильтр подачи воздуха.

Для снятия фильтра необходимо открутить винты корпуса. Отсоединяем провода питания электровентилятора и отопителя. Выкручиваем винты крепления вентилятора и непосредственно самого отопителя.

Снимаем воздуховод обогрева, который предназначен для обогрева ног пассажиров сидящих спереди пассажиров. Открутить 2 самореза крепления печки и немного вытащить радиатор из гнезда.

Плоскогубцами или бокорезами сломать верхний уголок пластикового фланца радиатора. При монтаже нового радиатора предварительно среж уголок. После монтажа загерметизируй отверстие на месте срезанного уголка. Включи вентилятор на максимум и проверь утечки холодного воздуха на месте входа воздуховода от вентилятора в печку. Там нет заводского уплотнения и при утечках воздуха холодный воздух будет дуть в ноги пассажиру.

Я замазал герметиком , в машине стало теплее. Старый и худой радиатор удален.

Новый в процессе установки. При снятии старого радиатора был очень огорчен количеством ОЖ, которой он наполнил отопитель Так же рукой через отверстие для радиатора нащупал заслонку и понял, что рычажком она открывается процентов на Рукой выставил заслонку в вертикальное положение, рычажок никак не среагировал.

Какие могут быть неисправности

Если двигатель исправен, но вентилятор охлаждения не работает, то такое состояние системы вентиляции и обогрева может быть вызвано банальным обрывом проводки. В этом случае производят тщательный визуальный осмотр с одновременным прозвоном электрической цепи тестером.

Иногда неисправность системы охлаждения и обогрева проявляется в постоянном вращении электродвигателя вентилятора на максимальных оборотах. Несмотря на кажущуюся незначительность такой поломки, она может привести к чрезмерному повышению температуры в салоне.

Кроме этого, работа печки в таком режиме производит максимальный уровень шума, что тоже создает дискомфорт. Причиной подобного «поведения» системы вентиляции и отопления может быть неисправность дополнительного резистора. Замена этого элемента позволяет полностью устранить поломку.

Не работает вентилятор печки на Нива Шевроле: фото и видео

Штатная печка на Шевроле Нива, в принципе, редко требует ремонта, исправно греет, но со временем качество конвейерных комплектующих стало падать. Поэтому у отопителя начали проявляться детские болезни, которые, так или иначе, приводят к отказу в работе. Электродвигатель отопителя с периферийным оборудованием может устроить ряд сюрпризов, о них сегодня и пойдёт речь.

Как работает вентилятор печки Нива Шевроле

Как и любой автомобильный электродвигатель, вентилятор печки на Ниве Шевроле представляет собой коллекторный мотор постоянного тока с возможностью ступенчатой регулировки частоты оборотов. На конвейере устанавливают двигатель с каталожным номером 2123-8118020 со съёмной крыльчаткой на втулках, тем не менее ему есть альтернатива на плавающих подшипниках от компании Лузар с каталожным номером lFh-01211, есть похожий подшипниковый двигатель от компании Баутлер.

Стоковый двигатель может развивать пиковые 3000 об/мин, в то время как аналоги крутятся максимум до 2750 об/мин. Максимальный потребляемый ток у лузаровского мотора 25 А, у родного — около 18 А.

Мотор отопителя luzar lfh-01211 12V/14A.

Разница существенная, поскольку цепь электродвигателя отопителя защищена плавким предохранителем F18 номиналом 25 А.

Добавочный резистор

Работу электродвигателя в четырёх режимах обеспечивает добавочный резистор, который часто становится причиной разных неисправностей. Его каталожный номер 2111.8101012 или 2123-8118022-01.

Добавочный резистор 2123-8118022-01.

На первой скорости двигатель должен потреблять не более 5,1А, на второй и на третьей 9 и 14 А соответственно. На максимальной, четвёртой скорости вращения, напряжение подаётся в обход резистора. Собственно, все возможные виновники неисправности подачи воздуха в салон указаны, пора называть симптомы неисправности.

Признаки неисправности

Самая простая ситуация, когда электродвигатель не крутится вообще. В этом случае причин может быть несколько:

  1. Выход из строя плавкого предохранителя №18 номиналом 25 А. Он защищает только цепь электродвигателя отопителя. Проверяем плавкий предохранитель F18.
  2. Обрыв, замыкание, повреждение обмотки электродвигателя.
  3. Отсутствие контактов на колодке питания электродвигателя, повреждение проводки.
  4. Повреждение, зависание или износ щёток электромотора.
  5. Нет напряжения на выходных контактах переключателя частоты оборотов, поломка переключателя.

В этих ситуациях все просто — меняем предохранитель, зачищаем контакты и прозваниваем проводку. В случае с повреждёнными или изношенными щётками придётся полностью снимать вентилятор печки.

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла: 1 – выключатель зажигания; 2 – монтажный блок; 3 – переключатель электродвигателя отопителя; 4 – дополнительный резистор; 5 – электродвигатель отопителя; 6 – элемент обогрева заднего стекла; 7 – выключатель обогрева заднего стекла с контрольной лампой включения; А – к источникам питания; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла.

Ремонт вентилятора печки

Сложнее, когда двигатель крутится, но не развивает достаточные обороты. Это опасно тем, что при затруднённом вращении вала электродвигателя, он потребляет гораздо больший ток, поэтому может сгореть предохранитель, может выйти из строя обмотка. Диагностика неисправности в этом случае требует определённого опыта и поломка не сразу может быть выявлена, но сгоревший предохранитель ясно даст понять, что с мотором есть проблемы.

Якорь двигателя может не набирать оборотов из-за загрязнённого, окисленного или изношенного коллектора, изношенных щёток.

Кроме этого, недостаточные обороты мотора могут быть вызваны межвитковым замыканием в обмотке якоря или же износом или засорением втулок или подшипников. Также возможно, что салонный фильтр забит. В случае с подшипниками или втулками, двигатель при работе будет шуметь, со временем шум будет нарастать. Лечится это либо заменой мотора, либо смазкой или заменой втулок или подшипников.

Причиной повышенного шума работы печки могут стать засоренные подшипники и втулки, которые необходимо смазать.

Процесс улучшения работы печки на авто Нива Шевроле

Если вы являетесь одним из тех, кто приобрёл себе такой автомобиль, как Нива Шевроле, то вы, быть может, уже сталкивались с проблемой обогрева салона. Хорошая работа печки важна для поддержания оптимального уровня комфорта для пассажиров и водителя, а также для создания безопасных условий передвижения на транспортном средстве. К сожалению, иногда водители замечают, что на их Ниве Шевроле достаточно слабо греет печка, поэтому она не способна обеспечивать условия, ожидаемые автовладельцем

В этом случае достаточно важно проявить именно вам повышенное участие, разобраться в причинах неисправности, а также, вооружившись необходимой информацией, устранить все проблемы

Существует такая категория владельцев авто, которая предпочитает переориентировать все трудности на специалистов станции технического обслуживания. Действительно, квалифицированными мастерами проблема будет не только выявлена, но и устранена быстро. Однако полезно всё-таки научиться лично «слышать» своё авто, самостоятельно устранять все неисправности. Это позволит ещё сильнее сблизиться со своим «железным другом», а также сэкономить средства.
