Лада Калина: натяжитель ремня генератора, проверка и замена

Процесс натяжения ремня ГРМ

Для определения натяжения необходимо с усилием нажать на ремень ГРМ рукой. Желательно использовать специальный инструмент, который можно приобрести в любом автомобильном магазине. Под воздействием усилия ремень должен прогнуться не более чем на 8-10 мм вниз.

Отсутствие прогиба свидетельствует о чрезмерном натяжении, что является отклонением и требует регулировки. Если натяжение недостаточно сильное, при работе механизма будет наблюдаться так называемое соскальзывание по шкифам. Этот процесс опасен для работы аккумулятора, так как последний не получает необходимой электрической энергии, вследствие чего совсем или частично не выполняется его подзарядка. В результате аккумулятор портится и быстро выходит из строя.

Если при натяжении ремня наблюдается увеличение нагрузки во время эксплуатации машины с кондиционером или без него, то раньше теряют свою работоспособность натяжной ролик и подшипники, взаимодействующие с генератором.

Отметка для правильной натяжки ремня

При обнаружении несоответствия натяжения следует выполнить ряд манипуляций, направленных на исправление ситуации. С целью ослабления натяжения необходимо, используя специальную шпильку регулировки, выполнять вращения по часовой стрелке до получения требуемого уровня натяжения. По ходу работы нужно проверять натяжение специальным прибором. Для усиления натяжения шпильку регулировки следует проворачивать в обратную сторону, также контролируя изменения.

Шестнадцатиклапанная калина просто радует простотой своего обслуживания.

Старый Gates, пробег 40 тысяч. Да-да, по регламенту замена через 30 тысяч.

Ремень давно просился на замену, новый был куплен и лежал в багажнике вместе с роликом. Замену ремня пришлось совместить с заменой радиатора. Пролистал полсотни страниц на форумах, ничего не запомнил, пошел менять. У меня уже было много чего откручено, но, на всякий случай перечислю подробно:

1. Снимаем бачок омывателя, трубки не трогаем. Нужны головки 8,10. 2. Ослабляем натяжения ремня. Ключи 19, 8. 3. Снимаем колесо. 4. Откручиваем растяжку рычага передней подвески (одна гайка 24 и по три болта 17). 5. Снимаем брызговик двигателя. Кучка саморезов с головкой 8 и два болтика 10. 6. Домкратим двигатель за кронштейн подушки так, чтобы только немного его подпереть. Домкрат ставим не у самого края кронштейна, немного вглубь моторного отсека. Иначе он помешает протолкнуть новый ремень и снять старый не разрезав его. Смотреть по месту. 7. Сначала откручиваем две гайки и болт крепления подушки к кузову (сверху подушки). 8. Приопускаем двигатель чуть-чуть вниз, чтобы снять нагрузку с двух оставшихся болтов. 9. Потом откручиваем два болта крепления подушки к кронштейну (по центру). Нужна головка Torx E14. 10. Снимаем подушку, через образовавшуюся щель меняем ремень. 11. Поддеваем крышечку ролика натяжителя. Откручиваем ролик. РЕЗЬБА ЛЕВАЯ! Меняем. 12. Собираем все обратно.

Подушка висит на одном болте

Когда приопускал двигатель, подушка задела за пластиковые пистоны под саморезы крепления брызговика (квадратные такие), пришлось выдернуть их.

Одна гайка отвернулась вместе со шпилькой. Завернул обратно как болт.

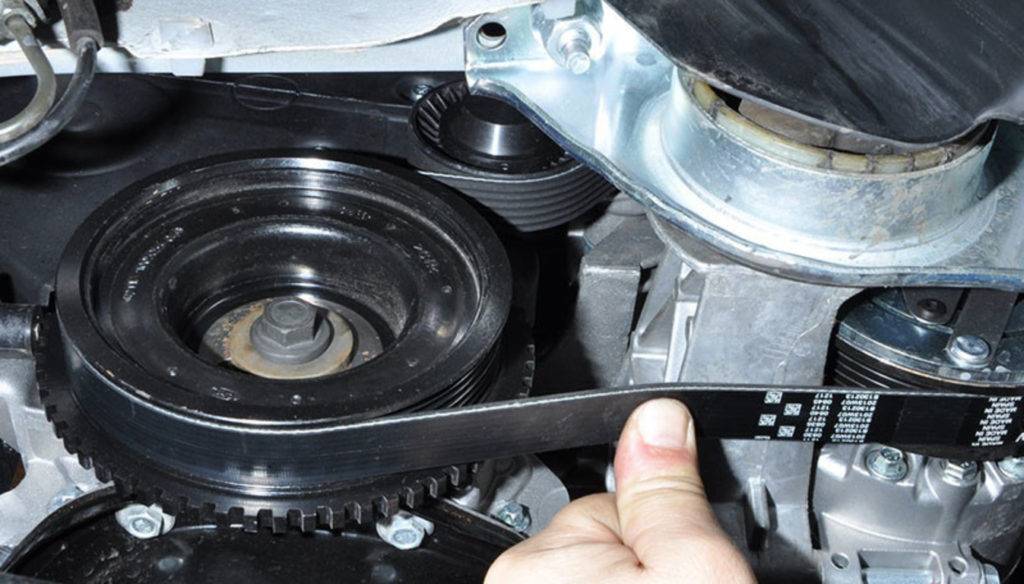

Новый ремень на месте, осталось натянуть.

На форумах опять десяток тем на сотни страниц, как натянуть ремень. Как делал я:

1. Натянул ремень несильно. 2. Завел двигатель, постепенно включал электроприборы, свет, печку и кондиционер. 3. Засвистело — подтянул еще пару оборотов. 4. Завел двигатель, дал нагрузку, засвистело, подтянул. 5. Через день эксплуатации ремень немного растянулся, засвистел. Подтянул окончательно.

Совет: не покупайте наборы Torx с головками на 3/8 дюйма в составе. Под них вороток или переходник проблема найти, лучше набор 1/4 + 1/2 дюйма.

Если долго мучиться, что-нибудь получится. Удачных ремонтов!

Ремень генератора – важный элемент «жизнедеятельности» вашего авто. От его целостности и правильности натяжения во многом зависит корректность работы генератора, качество зарядки АКБ, а также уровень напряжения в бортовой сети.

При ослаблении ремень начинает свистеть, может повысится износ подшипников генератора. Кроме этого, неправильная натяжка может привести к быстрому разрушению и дальнейшему повреждению самого ремня.

Таких как:

1. Трещины, лопины.
2. Неравномерный износ.
3. Обрыв.

Поэтому вы должны знать, как выполняется регулировка ремня генератора на Калине, что и в какой последовательности делать.

Замена ремня генератора на лада калина

Сразу отметим, что проще всего заменить ремень на моторах, не имеющих натяжителя. При этом замена на других типах ДВС (с натяжителем) также не отличается особой сложностью и вполне может быть выполнена самостоятельно.

Начнем с первого варианта. На 8-и клапанном двигателе без натяжителя замена ремня потребует наличия ключа на 13, а также небольшой по длине плоской отвертки

Обратите внимание, на данном типе ДВС ремень натянут сильно

Рекомендуется использовать только подходящий ремень (например, шестиклиновой ремень POLY-V). Другие ремни использовать не желательно, так как они жесткие и могут сократить ресурс подшипников генератора.

Чтобы поменять ремень, болт нижнего крепления генератора откручивается на пару оборотов. Затем потребуется отвернуть гайку верхнего крепления, после чего вытолкнуть болт при помощи отвертки и изъять болт. После генератор опускают к низу так, чтобы проушина прошла через образовавшуюся между радиатором и корпусом телевизора щель.

Теперь остается снять старый ремень, далее ставится новый. Если ремень с трудом натягивается на шкивы, нужно знать, как натянуть ремень генератора. Обычно удается подтянуть его отверткой. Завершает процесс поднятие генератора, что позволит натянуть ремень полностью. Верхний болт вставляется обратно, гайка затягивается. После затягивается нижний болт.

На 8-и клапанном двигателе с натяжителем процесс замены ремня несколько иной. Еще отметим, что если вышел из строя натяжитель ремня генератора Калина, замена также может быть выполнена рамках снятия строго и установки нового ремня.

Прежде всего, нужно подготовить ключи на 13, на 17 и на 19 (накидные иди обычные). Также нужна головка 8 с трещоткой, рожковый или простой ключ. Параллельно следует подготовить плоскую отвертку, иглу, очиститель, ветошь, кисть для очистки и чистую емкость. Добавим, что также потребуется иметь смазку для ШРУСов.

Итак, чтобы отрегулировать степень натяжения ремня на Калине, используется механический натяжитель

Обратите внимание, ролик генератора Калина, а точнее ролик ремня генератора Калина часто требует замены или профилактики при каждой смене самого ремня. Как правило, достаточно профилактики, в рамках которой закладывается смазка

• Так вот, для замены ремня и обслуживания натяжителя или замены натяжителя ремня нужно сначала ослабить болт ролика с обратной резьбой. Дальше на ролике плоской отверткой снимается пластмассовая заглушка;
• После необходимо на несколько оборотов откручивается гайка-фиксатор, расположенная на стержне натяжителя ремня. Затем нужно уменьшить натяжение ремня, вращая гайку стержня по часовой стрелке. Вращать нужно до момента, пока стержень не начнет вращаться в своем установочном месте.
• Далее выкручиваем болт сбоку, предназначенный для крепления концевика стержня возле натяжного ролика;
• Теперь натяжитель можно снять. Если его нужно заменить, устанавливать необходимо новый натяжитель в сборе или поменять/обслужить только ролик (будет рассмотрено ниже).

  В рамках замены ремня, убрав натяжитель, можно снимать ремень. Снятие начинается со шкива генератора. Бывает так, что ремень стянуть не просто, необходимо аккуратно поддевать ремень отверткой. Далее ремень снимают со шкива коленвала;

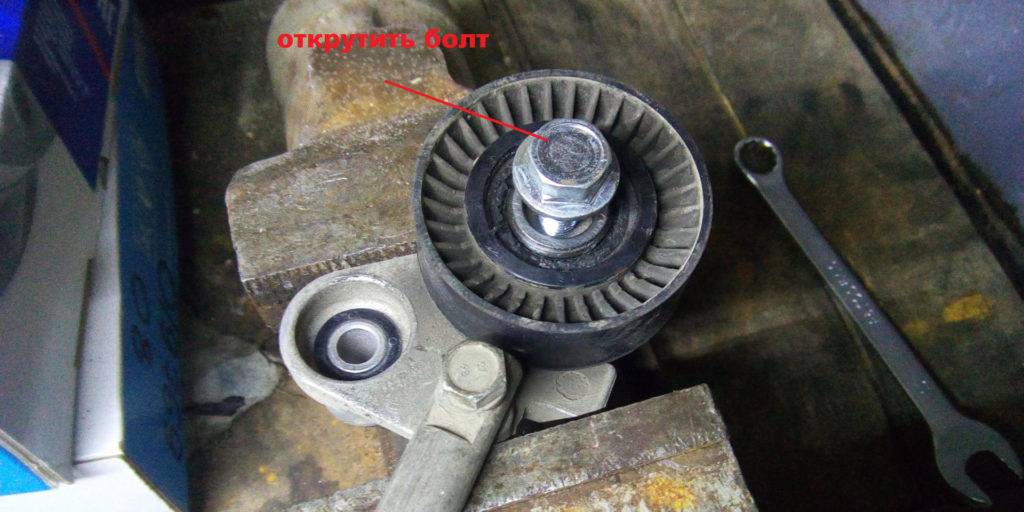

• Затем снимается болт ролика, иголкой поддеваются защитные резиновые крышки подшипника. Теперь подшипник можно промыть очистителем (при его отсутствии подойдет обычный бензин). Затем следует заложить смазку и поставить защитные крышки подшипника на место;
• Завершает процесс обратная сборка и установка ролика (втулка стоит в подшипнике с той стороны, где находится кронштейн). Теперь можно ставить новый ремень, который монтируется от шкива коленвала к шкиву генератора;
• Далее следует поставить натяжитель, после чего гайку вращают против часовой стрелки, подтягивая ремень. Саму гайку крутят до момента, пока не будет чувствоваться сопротивление. Нормально натянутый ремень при проверке только немного продавливается при нажиме рукой;
• После натяжки стопорную гайку стержня натяжителя затягивают и проверяют, как работает ремень генератора. В норме, после запуска ДВС не должно быть шумов, свиста, скрипов и т.п. Если слышен свист, ремень дополнительно подтягивают.

Ремень генератора калина

Исправно работать ремень генератора Калины может до 1500 км и более. Величина зависит от стиля вождения и степени изношенности отдельных агрегатов транспортного средства. При поломке последнего необходимо потратить около 30 минут для устранения неисправности. Для качественной замены ремня генератора на Калине требуется определенный опыт.

Причины неисправностей

Как только водитель слышит, что свистит ремень генератора, тут же необходимо проверить исправность последнего. Регулярное посещение СТО позволяет сразу выявить любые отклонения в работе двигателя. При необходимости мастер сможет подтянуть ремень генератора на Калине или полностью его заменить. Статистика производителя свидетельствует, что даже регулярный профилактический сервис не гарантирует отсутствия поломок. К примеру, свист ремень генератора начинает издавать даже на новых машинах при несоблюдении условий эксплуатации.

Еще одной частой проблемой является натяжитель ремня генератора, который необходимо регулировать согласно рекомендациям завода-изготовителя. Проверить и натянуть его можно самостоятельно. Делать это необходимо не реже 1 раза после каждых 200 км. При этом не стоит слишком сильно фиксировать натяжной ролик.

Подумать о замене или о подтяжке ремня генератора Калины необходимо при обнаружении одного из следующих признаков:

• присутствие характерного свиста во время движения транспортного средства;
• появление небольших трещин — наличие 1-2 повреждений является весомым аргументом для замены детали;
• полная или частичная деформация видна, когда ремень плохо натянут или в недостаточной степени отрегулированы ролики;
• посторонние шумы — их появление непосредственным образом связано со снижением ресурса прочности.

Наиболее уязвимой деталью является натяжитель ремня генератора. Он подвергается повышенным нагрузкам, поэтому автовладелец должен избегать по возможности работы двигателя при максимальных оборотах. Это положительным образом скажется на расходе топлива и протяженности пробега между ремонтами.

Методика устранения неисправности

В силу многих обстоятельств заменить ремень генератора может потребоваться на транспортном средстве любого возраста. Опыт и профессиональные руки — залог быстрой замены

На каждом этапе надлежит проявить повышенную осторожность. Всего 1 неверное движение приведет к ухудшению ходовых показателей транспортного средства. Для работы надо заблаговременно подготовить некоторые инструменты:

Для работы надо заблаговременно подготовить некоторые инструменты:

Для работы надо заблаговременно подготовить некоторые инструменты:

• гаечный, рожковый и накидной ключи;
• купленный ремень генератора.

Перед началом работ двигатель автомобиля Калина 2 выключается. В левой части видна старая деталь. Иногда найти ее достаточно сложно с 1 раза. Выйти из сложившегося положения поможет кратковременное включение мотора.

Местоположение ремня генератора Калины определить станет гораздо проще: он вращается на роликах, издавая специфический шум.

После этого двигатель глушится и в руки берется гаечный ключ.

Начинается все с проверки натяжки. Она не должна быть слишком слабой или сильной. Любые перекосы негативным образом отразятся на работе двигателя. Если натяжка старого ремня правильна, то ее необходимо зафиксировать. При установке новой детали это поможет отрегулировать натяжитель.

Обязательно нужно проверить степень фиксации гайки. Если она слишком слабо держится, то гаечным ключом на 8 это исправляется. Регулировочный шток перемещается в пространстве до момента необходимого уровня фиксации. Ролик натяжителя ремня вращается по часовой стрелке при демонтаже вышедшего из строя элемента. В результате натяжение ремня генератора ослабевает.

Необходимо следить за натяжителем. Как только он в достаточной мере ослабнет, можно переходить к демонтажу нижних фиксаторов. В этом поможет гаечный ключ на 13. Отведение регулировочного штока в верхнее положение позволяет демонтировать старую деталь. Сделать это можно путем снятия первого с вала. Вначале удаляется верхняя часть, а потом нижняя. После снятия деталь надо осмотреть.

Наличие очевидного разрыва или изношенности говорит о невозможности дальнейшего использования. Если на изделии обнаружены царапины, надрывы и так далее, то это повод съездить на СТО.

Как на Калине поменять натяжитель и ремень генератора

Чтобы поменять изношенные элементы, необходимо придерживаться четкого плана действий. Алгоритм делится на три основных этапа:

1. Снятие старых запчастей.
2. Установка новых.
3. Регулировка натяжки ремня.

Для каждого мотора инструкция будет отличаться.

Без кондиционера и натяжителя

Говорить о том, что в этом двигателе полностью отсутствует натяжитель – неправильно. Натяжка ремня генератора здесь задается кронштейном генератора, как и на многих аналогичных конструкциях. Поэтому, чтобы снять ремень генератора, необходимо выполнить следующие шаги:

1. Ослабьте гайку верхнего крепления генератора.
2. Поворачивая болт натяжителя, изменяйте натяжку ремня.
3. Ослабьте ремень и демонтируйте его.

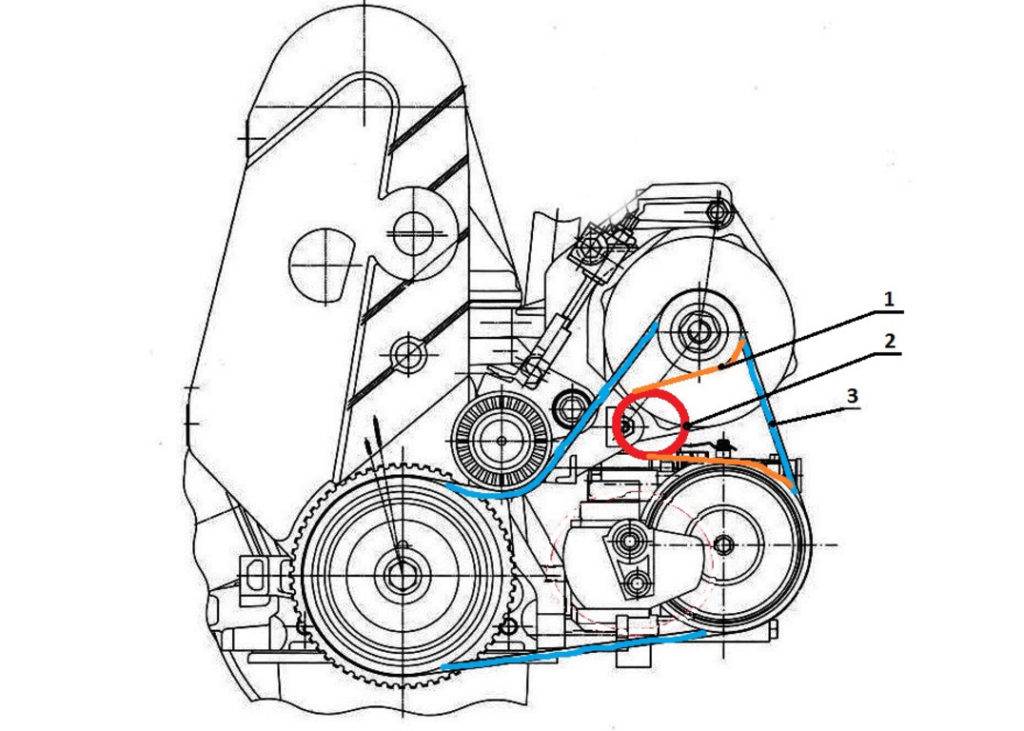

То, что нужно крутить, показано на фото:

Установите новый ремень в обратном порядке. Натягивать ремень нужно до тех пор, пока он не начнет прогибаться на 10-15 мм с нагрузкой в 10 кг.

Замена ремня на 8-ми и 16-ти клапанных двигателях с натяжителем

Это модифицированная версия двигателя, в которой стали использовать натяжной ролик для регулировки ремня генератора.

Ролик позволяет продлить его ресурс, а также отказаться от старого способа регулировки, чтобы иметь возможность добавлять в конструкцию компрессор кондиционера. В связи с этим, генератор был приподнят. Процесс одинаков для 8-ми и 16-ти клапанных моторов.

Чтобы снять старое изделие, нужно выполнить следующие действия:

1. Оденьте накидной ключ на ходовой винт устройства натяжения.
2. Удерживая сверху гайку на 8, поворачивайте ходовой винт по часовой стрелке, тем самым, ослабляя натяжение.
3. Снимаем старый ремень и надеваем новый.
4. Производим натяжку ремня в соответствии с нормами – 8-12 мм при усилии в 10 кг.

Наглядно натяжитель показан на фото ниже:

Замена натяжного ролика генератора в Калине

В этом процессе нет ничего сложного. Зачастую замены ролика можно избежать, просто поменяв в нем смазку.

Чтобы проделать это, необходимо выполнить следующие операции:

1. Снимите устройство натяжения – кронштейн ролика с натяжителем.
2. Подденьте крышку ролика при помощи отвертки и снимите.
3. Ключом на 17 открутите болт крепления детали к кронштейну.
4. Замените ролик или поменяйте смазку в подшипнике.
5. Установите деталь в обратной последовательности и произведите сборку узла.

Подготовка в работе

Перед непосредственной подтяжкой ремня потребуется выполнить ряд подготовительных манипуляций.

1. Произвести очистку поверхностей гаек натяжного устройства генератора LADA Kalina. Для этого подходит обычная металлическая щетка.
2. Смочить указанные гайки проникающим средством, например WD-40, для обеспечения легкого откручивания.
3. Запастись потребным набором инструмента – ключами, размерность которых составляет «8» и «19».

Помните о важности процедуры своевременной подтяжки ремня, ведь при ослабленной передаче эффективность генератора существенно снижается, а бортовая сеть страдает от перебоев напряжения

Как поменять ремень самому

Если когда-нибудь сталкивались с необходимостью замены ремня на 16-кл или 8-кл двигателе, то эта процедура много времени не займет. Если впервые сталкиваетесь с этим и про генератор раньше никогда не слышали, то порекомендуем обратиться за помощью к специалистам. Не забывайте о том, что одно неверно выполненное действие может привести к необратимым последствиям. Поэтому данная инструкция поможет всем, кто решил заняться заменой ремня впервые.

Необходимые инструменты

Разумеется, любые ремонтные работы начинают с подготовки необходимого инструментария. Для замены ремешка на 8- или 16-кл моторе Лады Калины подготовьте:

• ключ рожковый размером на «19»;
• гаечный накидной ключ на «8»;
• гаечный ключ на «13»;
• новый ремень генератора.

Рожковый ключ на «19»

Накидной ключ на «8»

Гаечный ключ на «13»

Новый элемент генератора

Этапы работы

Если подготовили все, что может потребоваться в процессе, то можно приступать к выполнению работ по замене. Итак, приступим:

1. Заглушите мотор и откройте капот Лады Калины.
2. Ремень генератора можете найти в левой части моторного отсека. Если не знаете, где он находится, то запустите мотор и посмотрите в подкапотное пространство. Ремешок будет вращаться на роликах и вы его увидите.
3. Найдя место установки элемента, возьмите гаечный ключ и ослабьте винт, который крепит регулировочный шток. Сразу попробуйте потрогать ремень, насколько он натянут. Это нужно для того, чтобы вы понимали, как выставлять натяжитель после установки элемента.
4. Когда гайка ослаблена, возьмите накидной ключ на «8» и закрутите регулировочный шток. Когда начнете крутить его по часовой стрелке, натяжение ремешка генератора на роликах будет ослаблено. Крутите шток практически до конца.
5. Так натяжитель ремешка на роликах будет ослаблен. Если натяжитель уже ослаб, то можете откручивать нижнее крепление устройства. Для этого используйте ключ на «13».
6. Необходимо отвести регулировочный шток вверх. Когда шток отодвинут, ремешок можно демонтировать, но перед этим извлеките его с вала устройства.
7. Когда часть ремня снята с устройства шкива, полностью снимите его с коленчатого вала.
8. Вытащите элемент и визуально продиагностируйте его. Если ремешок треснут, то увидите другие следы деформации, к примеру, изменена форма, то его необходимо заменить. Установите новый компонент на место старого, собрав все в обратной последовательности.
9. Когда установка элемента завершена, необходимо проверить натяжение на роликах. Регулировать натяжение нужно при помощи соответствующего штока. Элемент не должен быть слишком ослабленным, поскольку он будет регулярно соскакивать во время езды. Но и чрезмерно натянутым не должен быть.
10. Заведите двигатель и прогрейте автомобиль до 50 градусов. После заглушите мотор и еще раз проверьте, насколько сильно натянут элемент. Если ослаб, то подтяните.

1. Глушим двигатель и ослабьляем гайку регулировочного штока

2. Закручиваем регулировочный шток, чтобы можно было ослабить ремень.

3. Отводим шток вверх и снимем ремешок, сначала со шкива генератора

4. Снимаем элемент со шкива коленчатого вала

Рекомендуем: Сузуки Витара: особенности исполнения и перспективы на российском рынке

Проводим диагностику ремня ГРМ самостоятельно

Если принято решение о проведении диагностики своими руками, при разборе системы следует обращать внимание на показатели, свидетельствующие о выходе ремня ГРМ из строя

Проверьте состояние зубьев, находящихся на ремне.
Удалив химические загрязнения в виде масла или частиц бензина, осмотрите очищенный отрезок и проверьте его свойства натяжения.
Обратите внимание на наличие тосола на ремне. Данное химическое вещество не должно вытекать

Его присутствие может нанести непоправимый вред поверхности ремня и сделать его непригодным к использованию в короткий промежуток времени. Если обнаружена протечка, рекомендовано незамедлительно устранить ее причину.
Осмотрите ремень на наличие различных сколов, трещин или участков изменения структуры поверхности.
Проверьте показатель растяжения по всей длине.
Определите износ и по возможности замените натяжитель и ролики. Специалисты рекомендуют, меняя ремень ГРМ, заменять и комплектующие с целью обеспечения стабильной работы системы.

При обнаружении какого-либо из описанных признаков выхода ремня ГРМ из строя деталь нужно заменить, это продлить срок эксплуатации остальных комплектующих механизма. Нетрудно подсчитать, что стоимость нового аккумулятора, который может сломаться, в несколько раз превышает цену ремня.

Ремень генератора на Лада Калина играет важную роль в работе двигателя. Без него генератор не будет приводиться в действие, что в свою очередь чревато не зарядкой аккумуляторной батареи. Если нет зарядки АКБ, то автомобиль нельзя будет завести.

Лада Калина как подтянуть ремень генератора: свистит, натянуть ремень

Ремень генератора, который приводит в действие генератор в автомобиле Лада Калина, является одним из важнейших расходных компонентов. От его корректной работы зависит стабильность питания электрической энергией всех токоприемников в бортовой сети. Поэтому многих интересует вопрос, как подтянуть ремень.

Ослабление степени натяжения ремня сопровождается свистящим эффектом. И тогда свистит ремень. Также некорректно произведенная натяжка способна вызвать быстрый износ подшипников и привести к разрушению структуры самого расходного элемента. В данной статье мы расскажем, как подтянуть ремень.

К основным признакам износа ременной передачи относят:

• появление трещин;
• неравномерное истирание рабочей зоны;
• порыв нитей кордов.

Чтобы не допускать преждевременного износа этого важного расходного компонента владельцу LADA Kalina потребуются знания в части правильной натяжки ремня

Как диагностировать элемент?

Если указанный ранее признак ослабления ременной передачи проявил себя во «всей красе», то владельцу Лада Калина потребуется без промедлений проверить и при необходимости выполнить натяжку ремня. Осуществить это достаточно легко.

1. Нажимаем на ветвь ремня усилием пальцев и линейкой замеряем величину прогиба.
2. Когда амплитуда прогиба превысила 1 см, ремень генератора нуждается в подтяжке.
3. Если требуется наиболее точный результат замера, то рекомендуем воспользоваться динамометром. С его помощью следует оттягивать ременную ветвь, прилагая усилие в 10 кгс. Теперь замеряем отклонение аналогичным способом. Его величина не должна превысить 15 мм.

Подготовка в работе

Перед непосредственной подтяжкой ремня потребуется выполнить ряд подготовительных манипуляций.

1. Произвести очистку поверхностей гаек натяжного устройства генератора LADA Kalina. Для этого подходит обычная металлическая щетка.
2. Смочить указанные гайки проникающим средством, например WD-40, для обеспечения легкого откручивания.
3. Запастись потребным набором инструмента – ключами, размерность которых составляет «8» и «19».

Помните о важности процедуры своевременной подтяжки ремня, ведь при ослабленной передаче эффективность генератора существенно снижается, а бортовая сеть страдает от перебоев напряжения

Как натянуть?

Перейдем к рассмотрению процедуры натяжки. На выполнение всего комплекса манипуляций проворный владелец затратит менее 15 минут и ремень генератора будет снова в работе. Это избавляет от необходимости посетить сервис с целью опустошения собственного кошелька.

Порядок действий:

Обнаруживаем натяжную планку. Откручиваем на ней контргайку. Некоторым «мастерам» здесь может помешать бачок с омывающей жидкостью. Снимите его временно. Ухватившись за болт натяжителя, вращаем его до момента наступления требуемого уровня натяжения ременной передачи. В завершении закручиваем контргайку с потребным моментом

Проверяем уровень натяжения и, если он в норме, поздравляем себя с успешным выполнением важной миссии, если элемент натянут недостаточно, выполняется регулировка натяжения дополнительно. Сама проверка заключается в следующем

Включив зажигание, обращаем взор в сторону панели приборов, где должен светиться индикатор, отслеживающий зарядку АКБ. Запускаем мотор Лада Калина. Если в течение нескольких секунд этот индикатор гаснет, то все в норме.

Подведем итоги

Как мы убедились, регулировка натяжения ременной передачи в Лада Калина под силу даже малоопытному обладателю авто. Главное, помните о своевременной и периодической проверке состояния этого элемента. Если этим пренебрегать, то можно собственноручно спровоцировать более дорогостоящие в плане устранения поломки. Выполняйте натяжку правильно, опираясь на приведенные в данном материале аспекты, и тогда ремень генератора прослужит вам долго. При первых признаках износа ременной передачи принимайте меры по ее замене. Эксплуатация изношенного компонента чревата его внезапным обрывом.
