Почему вылетает граната из коробки ВАЗ-2112: что-то видимо сломалось!

Казус с приводом

Как понять «выпал». на землю упал . Если просто рассыпасИ привод внутри, то ни каких последствий, только, что в сборе, весь привод покупать придется.

Разве он может рассыпаться в коробке? Я думал только внешняя граната на такое способна

Посмотрел сейчас, там получается нет этого хомута, который на саму коробку одевается, большой и пыльник слез. Передачу включаешь, а сам привод не крутится, хотя хруст стоит, как будто он не плотно в коробке сидит.

Разве он может рассыпаться в коробке? Я думал только внешняя граната на такое способна

В нутри коробки рассыпаться нечему. он мог либо вылететь из коробки. либо потроха внутри привода рассыпаться. раз что то в коробке торчит. то рассыпались потроха. сымай весь привод. а там далее по обстоятельствам . сымается ступица. от стойки или шаровой, центральная гайка откручивается на 32 помойму. вынимается из ступицы, потом из коробки.

Извини, ничего не понял с такой терминологией. Не крутится корпус внутреннего ШРУС? тогда он наверное мог просто вылезть из коробки (в осевом направлении), а концы шлицов и хрустят — так надо вытащить его и посмотреть. Фиксируется он упругим стопорным кольцом, которое ставится в проточку на конце вала. Может его забивали так жёстко, что раскусили — я один вал раз пять пытался вставить — кольцо закусывало, а по концу через оба ШРУСА стучать не хотел (как в сервисах вероятно делают) — постукивал через монтажку упёртую в выступы корпуса внутреннего ШРУС, хотя второй вошёл нормально и в прошлый раз оба — то же. Делал всё в гараже без ямы поддомкратив обе стороны передка Ну могло конечно и в коробке всё сломаться. У одного святого отца на пассате коробку разорвало — спрашиваю, неужели это произошло неожиданно, нет, говорит — она год масло вокруг раскидывала, потом стала выть, потом сильно и прежде чем ехать в сервис решил ещё раз в город съездить — она сказала бах и всё. Мы все под столом лежали — на Бога надейся, а сам не плошай. Снимать вал — слить часть масла с коробки, открутить гайку в центре колеса, поддомкратить, потом снять колесо, две гайки и один болт шаровой, отвести ступицу в сторону и вытащить из неё конец вала не растянув при этом внутренний ШРУС, положить вал на подставку, потом аккуратно что бы не повредить сальник вытащить из коробки. Про АБС не знаю — за неимением. Хотя старый сальник я один раз так вывернул, потом аккуратно вправил и он не тёк, хотя был изношен, второй раз купил новые и поменял.

Как проверить ШРУС? Признаки неисправностей и способы проверки «гранаты»

10.03.2017 151

Автомобили с передним приводом пользуются большой популярностью во всем мире. Некоторые автомобилисты предпочитают именно переднеприводные, а не заднеприводные авто, считая их более удобными и надежными.На переднеприводных автомобилях используется подвеска типа «Макферсон» или «многорычажка». Обе они имеют ряд позитивных сторон, отличаются надежностью и выносливостью, кроме того не дороги в ремонте, что еще надо? Однако, как и все в этом мире, передний привод не лишен недостатков, владельцам таких авто приходится чаще менять шаровые опоры, передние ступичные подшипники, а также ШРУСы (шарнир равных угловых скоростей), о которых, кстати, сегодня и пойдет речь в моей статье.

ШРУСы или, как их еще называют «гранаты», доставляют немало хлопот автовладельцам, поэтому неудивительно, что их порой называют самым «слабым местом» переднего привода.

Несмотря на прочные материалы, используемые при производстве «гранат», а также различные напыления, из-за трения и ударов, которые приходятся на переднюю подвеску, ШРУСы довольно часто выходят из строя.

Банальный разрыв пыльника ШРУСа может привести к полному выходу из строя этой недешевой детали.

Для того, чтобы предупредить неисправность ШРУСа и не «попасть» на дорогой ремонт, следует время от времени производить визуальный осмотр ходовой части, а также следить за целостностью пыльника ШРУСа. Сегодня я расскажу о том, как проверить ШРУС, в случае подозрения его неисправности, вы узнаете о причинах и признаках неисправности «гранаты».

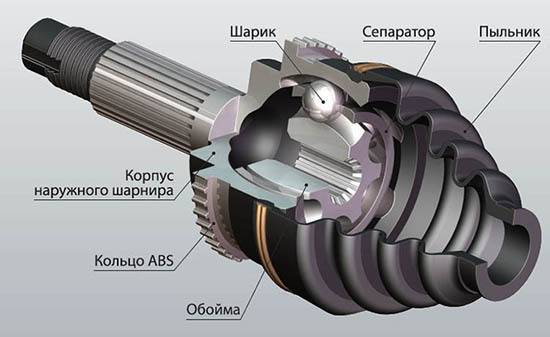

Шарниры равных угловых скоростей бывают внутренними (устанавливаются в КПП и передают крутящий момент от трансмиссии на внешний ШРУС), а также внешними (соединяются со ступицей колеса и передают крутящий момент непосредственно на колесо, через ступицу). Срок службы тех и других — разный, несмотря на кажущуюся схожесть.

Причина в том, что внешние «гранаты» контактируют с колесами, от которых очень часто получают серьезные удары. Кроме того, резиновый пыльник ШРУСа очень мягкий и подвержен разрушению в результате «старения резины», воздействия нефтепродуктов, перепадов температуры и т. д.

После того как пыльник повреждается, на внутренние трущиеся части шарниров попадает влага и песок, которые очень быстро выводят из строя внешний.

Причины неисправности ШРУСа:

  1. Заводской дефект (брак), низкое качество металла;
  2. Нарушения правил установки во время замены ШРУСа;
  3. Недостаток графитовой смазки или полное ее отсутствие.

    Смазка может вытечь в случае повреждения пыльника, во время движения автомобиля;

  4. Поврежденные пыльники или плохое их качество, в результате чего на трущиеся элементы ШРУСа попала грязь, песок, которые и сделали «свое дело»;
  5. Плохие дороги, удары, неаккуратная езда по плохой дороге;
  6. Естественный износ деталей (например, когда на машине в годах «умирает» ШРУС удивительного здесь ничего нет).

Признаки неисправности ШРУСа:

  1. Характерный хруст, который слышится во время поворота. Имеется ввиду не во время поворота руля, а во время совершения поворота на лево или на право.
  2. Хруст, который слышен, когда вы трогаетесь.

    Особенно слышно, когда вы резко стартуете с места.

  3. Наличия люфта в соединениях шарнира. Это ощущается во время проверки ШРУСа, при вывешенном колесе, но об этом чуть позже.
  4. Рывки во время разгона.

Как проверить ШРУС?

  1. Первый способ. Выверните руль до упора вправо или влево, затем включите передачу и попробуйте резко тронуться с места. Если во время такого рывка вы услышите хруст, скорее всего «граната» постепенно выходит из строя, или уже требует замены.

    Прислушайтесь с какой стороны хрустит ШРУС и готовьтесь к его замене.

  1. Второй способ. Поднимаем машину на подъемнике или вывешиваем переднее колесо (с той стороны с корой слышен хруст). Далее производим визуальный осмотр, а также проверяем люфт.

    Люфта быть не должно, ну разве что минимальный.

  1. Третий способ. Вывешиваем «передок» или поднимаем машину на подъемнике. Включаем первую передачу или включаем «D». Если ШРУС неисправен, во время вращения колес вы услышите характерный отчетливый хруст.

Замена ШРУСа — занятие не из легких, и не каждому под силу, поэтому перед тем как заменить ШРУС своими руками, необходимо реально оценивать свои возможности и знания в этой области. Если времени и желания нет, замену «гранаты» лучше доверить профессионалам.

Они выполнят работу быстро и качественно, при этом вам, скорее всего, предоставят гарантию на проделанную работу.

Замена внутренней гранаты ВАЗ-2114: фото ШРУСа и видео

Граната или ШРУС – деталь автомобиля, которая передает крутящий момент из двигателя и КПП на колеса автомобиля. Замена этого элемента на ВАЗ-2114 достаточно сложная процедура и требует определенных навыков и умений. Эта статья расскажет, как правильно заменить ШРУС на автомобиле, а также как подобрать необходимую запасную часть.

Видео по замене на переднеприводном семействе ВАЗ 2113-2114-2115

Видеоматериал расскажет, как заменить гранату на автомобиле, а также поведает об особенностях и нюансах.

Процесс замены гранаты подробно

Внутренняя граната

Для начала, перед тем, как начинать непосредственно процедуру замены необходимо определиться с инструментарием. Итак, что же понадобится при замене внутренней гранаты: вороток и головки 13-17, а также 30; ключи 17 и 19; домкрат; лампа; плоскогубцы; шрусовая смазка; баллонный ключ; и непосредственно сама запасная часть.

Поехали!

Теперь, когда все собрано, можно приступить к процедуре замены:

  1. Демонтируем нижнюю защиту двигателя.
  2. Сливаем масло с КПП.
  3. При помощи баллонного ключа демонтируем колесо.
  4. Головкой на 30 выкручиваем гайку крепления наружного ШРУСа.

    Откручиваем гайку крепления шруса к ступице

  5. Поддомкрачиваем автомобиль.
  6. Отсоединяем шаровую опору от ступицы.

    Откручиваем крепления и выводим с кулака шаровую опору

  7. Вытаскиваем ШРУС со ступицы.

    Проводим демонтаж ШРУСа со ступицы

  8. Под капотом, с помощью монтировки, вытаскиваем внутренний ШРУС с КПП.

    При помощи ломика вынимаем с посадочного крепления внутренний ШРУС

  9. Теперь, можно вытянуть валовый привод наружу, в сборе с грантами.
  10. Для удобства зажимаем в тиски.

    Привод в сборе

  11. При помощи плоскогубцев снимаем хомут пыльника.

    Откручиваем хомут пыльника, чтобы освободить доступ к гранате

  12. Снимаем пыльник.
  13. Вынимаем гранату.

    Демонтаж гранаты

  14. Установка проводится в обратном порядке, со сменой всех расходных материалов. В пыльник необходимо поместить шрусовую смазку.

    Смазка ШРУС LUXE

Оригинал

2108-2215056 – оригинальный каталожный номер внутренней гранаты для ВАЗ-2114. Средняя стоимость составляет – 2000 рублей. На посадочные места креплений становится легко и не требует доработок.

Аналоги

Граната в сборе с пыльником и хомутом производства «ХОЛА»

Кроме оригинальных запасных частей, на автомобильном рынке можно найти достаточно много аналогов, которые по качеству и цене ничем не уступают оригиналу. Все они сертифицированы и рекомендованы для установки на данный автомобиль. Итак, рассмотрим, какие аналоги можно устанавливать на ВАЗ-2114:

WeberCVJ 2110-11500
Master-sport400952-ST-SET/5/-MS1500
LPRKLD8231600
SCTRT 2091800
FenoxCV160072100
FenoxCV16007E72300
Pilenga

CV-P 2 001 K
2400 LYNXauto
CI-4602
2500

Coram
KCVJ012
2500

Hola
CV018
2700

Torque
VN-3837
2800

Profit
2810-1028
3000

Ruville
77203S
3700

Patron
PCV1658
4000

Finwhale
FJ-228
4000

Mapco
16081
4000

Трипоидная граната. Говорят, что они дольше ходят!

Некоторые владельцы ВАЗ-2114 рекомендуют к установке трипоидные гранаты.

Замена внутренней гранаты на ВАЗ-2114, как оказалось не, так и страшно, а тем более реально сделать своими руками. Для этого необходимо желание и минимальный набор инструментария

Стоит обратить внимание на то, что к выбору детали необходимо подходить серьезно, поскольку если она сломается в дороге, то движение продолжать не получить

Причины поломки шарнира равных угловых скоростей

Что может послужить причиной выхода из строя этого элемента автомобиля:

  • Некачественный пыльник – первая причина и самая важная. Если пыльник на гранате выполнен из некачественного материала, то он быстро износится, а внутрь гранаты начнет попадать всякий мусор.
  • Ослабление хомута пыльника также содействует попаданию песка и пыли внутрь ШРУСа.
  • Другие дефекты пыльника(см.Как выполняется замена пыльника и шруса ваз 2112), такие как срез хомута, разрыв пыльника или его растяжение также ведут к плохим последствиям.
  • Недостаточное количество смазки или, что еще хуже, ее отсутствие в корпусе шарнира равных угловых скоростей влечет за собой быстрое изнашивание подшипника и, как результат, износ всей детали.

Определяем необходимость замены внутренней гранаты

Перед любым ремонтом важно удостовериться, что неисправность есть. И сейчас сделаем это со ШРУСом:. ВАЗ 2112 внутренний ШРУС – порванный пыльник

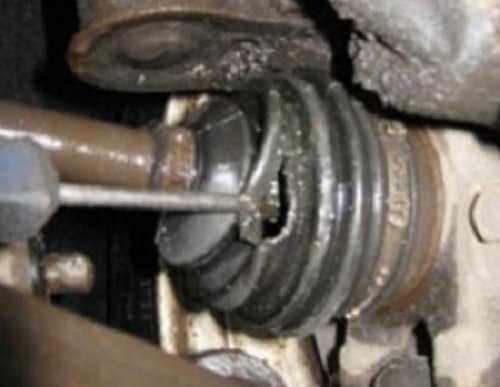

ВАЗ 2112 внутренний ШРУС – порванный пыльник

  • Зачастую, определить неисправность можно по исходящему звуку из подозреваемого узла автомобиля.
  • Неисправность шарнира определяется во время езды или трогания с места автомобиля.
  • Конечно, могут исходить звуки и от неисправной шаровой опоры, и от стойки амортизатора, и из двигателя. Давайте научимся определять, какой же звук должен идти от ШРУСа и когда он проявляется.
  • Звук неисправной гранаты – это скрежет металла по металлу, похож на хруст, ломание металла, или попадание камня в подшипник или другой подомный механизм.
  • Когда этот звук можно услышать? Если такой звук проявляется на повороте, это значит, что нужно менять наружную гранату, а не внутреннюю.

Для более точного определения неисправности узла следует провести диагностику на смотровой яме. Далее рассказывается, как это сделать своими руками:

  • Автомобиль загоняется на смотровую яму. Под задние колеса обязательно ставятся противооткатные упоры, и обязательно устанавливается автомобиль на стояночный тормоз.
  • Далее следует поднять автомобиль при помощи домкрата на столько, чтобы одно из передних колес приподнялось от земли.
  • После чего следует рукой крутить колесо. При вращении колеса появляется звук – неисправность во внутренней гранате. Если при этом повернуть колесо, затем вращать, и только тогда появляется звук – неисправность в наружном ШРУСе.
  • После проведения такой операции, следует сделать ее на второй стороне (с противоположным колесом).

Теперь, когда была определена поломка, можно приступать к ремонту. Замена внутренней гранаты на ВАЗ 2112 начинается!

Снятие и разборка внутреннего шарнира Лада Приора (ВАЗ-2170)

Работу проводим при замене шарнира или его чехла. Снимаем привод переднего колеса (см. «Снятие приводов передних колес»).

Очищаем шарнир снаружи и зажимаем вал привода в тиски с накладками губок из мягкого металла.

Сжав раздвижными пассатижами большой хомут за выступы и поддев отверткой конец хомута…

…разъединяем хомут и снимаем его. Аналогично снимаем малый хомут.

Сдвигаем чехол с корпуса шарнира. Ветошью удаляем смазку с торца корпуса шарнира.

При замене чехла шарнира надфилем помечаем взаимное положение корпуса, обоймы и сепаратора шарнира для того, чтобы при сборке они заняли прежние места.

Отверткой поддеваем фиксатор внутреннего шарнира…

…и вынимаем фиксатор. Сдвигаем корпус шарнира по валу…

Нанося удары в торец обоймы шарнира через выколотку из мягкого металла…

…снимаем обойму с сепаратором и шариками.

Выколотка не должна передавать усилие на сепаратор и шарики во избежание их повреждения. Поддев отверткой…

…вынимаем стопорное кольцо из проточки вала. Снимаем защитный чехол шарнира с вала. Для осмотра деталей шарнира вынимаем и раскладываем по порядку шарики. Вынимаем обойму из сепаратора.

Удаляем из корпуса шарнира старую смазку и промываем его в керосине. Протираем детали шарнира ветошью и продуваем сжатым воздухом.

Осматриваем шарики, сепаратор, обойму и внутреннюю полость корпуса. Задиры, вмятины, трещины, следы коррозии не допускаются — такой шарнир заменяем.

Очищаем вал от старой смазки и наносим на него тонкий слой новой. Надеваем на вал новый чехол шарнира и устанавливаем в проточку вала новое стопорное кольцо. Надеваем на конец вала сепаратор (конической частью к чехлу).

Напрессовываем молотком с пластмассовым бойком обойму на шлицевую часть вала. Поворачиваем сепаратор до совмещения меток.

Вставляем шарики в окна сепаратора. Для удержания шариков в окнах наносим на них смазку (ШРУС-4).

Вкладываем в полости корпуса шарнира и чехла эту же смазку, наносим ее на шарики и сепаратор — всего 80 г. Надеваем корпус шарнира на внутреннюю часть шарнира по меткам и устанавливаем фиксатор. Проверяем подвижность корпуса шарнира — он должен перемещаться без заеданий.

Надеваем чехол на корпус шарнира и устанавливаем малый хомут. Устанавливаем корпус шарнира приблизительно в среднее положение от его продольного перемещения относительно вала.

Отверткой с тонким лезвием отводим край чехла от корпуса шарнира, чтобы уравнять давление воздуха внутри и снаружи чехла. Закрепляем чехол большим хомутом.

На ВАЗ-2112 вылетает граната из коробки причины, ремонт, фото

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115Провода и предохранители Менять шарнир равных угловых скоростей (ШРУС, или в народе граната) на ВАЗ-2112 надо тогда, когда появляется своеобразный стук (треск) в этой детали. Если такой ремонт не производить вовремя, то граната может вылететь из своего места во время движения. Тогда уже придётся вызывать эвакуатор для транспортировки автомобиля на СТО, так как самостоятельно ехать оно уже не сможет.

Почему вылетают гранаты?

Граната вылетела и порвался пыльник

На то, что граната вышла из строя, указывает стук в районе переднего колеса при поворотах, а также то, когда отпускается педаль сцепления, а автомобиль стоит на месте. В районе переднего колеса, где вылетела граната, будет слышен треск.

При этом следует просмотреть на включенной скорости (автомобиль надо поставить на подъёмник), если будет крутиться привод, а колесо нет, то вышла из строя наружная граната. Если привод стоит на включенной скорости на месте, то сломалась внутренняя граната.

Внутренняя граната как раз и «вылетает» из коробки передач. Вернее, она рассыпается, одна часть остаётся в КПП, другая на приводе колеса. Иногда возникает ситуация когда развалилось стопорное кольцо, в данном случае граната тоже вылетит. Поломка не связана с не верно подобранным маслом в коробке передач.

Замена гранаты

Внешняя граната Trialli — вроде хвалят.

Когда будет слышен треск в гранате, то исправить эту поломку можно самостоятельно, не прибегая к услугам специалиста. Для этого следует выполнить простые действия, которые будут описаны ниже.

Процесс

Не забудьте проверить есть ли в комплекте к ШРУСам отдельно пыльник и хомуты. Если нет, то придётся покупать всё это.

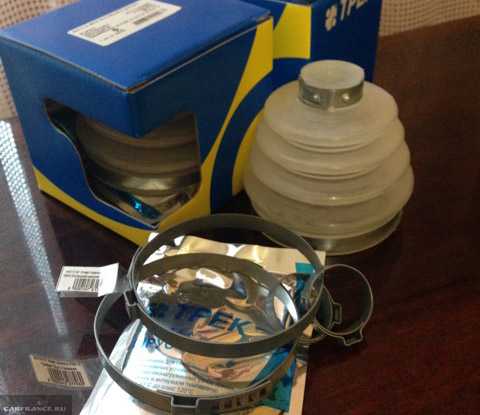

Отдельно пыльник и хомуты

  1. Авто следует поднять с той стороны, где вышла из строя граната. Под задние колеса при этом следует подложить противооткатные башмаки.
  2. Снять защитный колпак с колеса и открутить его.
  3. Снять гайку ступицы. Для этого может потребоваться крепкий инструмент, так как гайка в процессе эксплуатации может привариться к оси. Использовать для этого также можно специальный ключ (к зубилу приварить головку на «30» и использовать длинный вороток).
  4. Открутить болты крепления шаровой опоры (нижней) от поворотного кулака.
  5. Повернуть колесо в крайнее положение.
  6. Оттянуть вместе со стойкой поворотный кулак и вытянуть шлиц ШРУСа со ступицы. Достали ШРУС из ступицы
  7. Используя монтировку надо вытянуть шлицы привода и с коробки переключения передач. Если потребуется менять сразу две гранаты, то после снятия привода с одной стороны надо коробку зафиксировать на технологический фиксатор. Для этого использовать можно старый ШРУС. Если такой процедуры не сделать изначально, то шестерни на дифференциале сместятся, а потом во время сборки невозможно будет вставить сами ШРУСы.
  8. После снятия вала привода его надо зажать в тисках.
  9. Снять защиту с гранат. Если пыльники порваны, то их можно просто срезать, а потом поставить новые. Если они целые, то следует их просто завернуть, стараясь не повредить.
  10. При помощи молотка надо сбить ШРУСы с вала привода.
  11. Далее ставится новая запчасть. Предварительно ШРУС требуется смазать. Также и в пыльник надо положить свежей смазки. Рекомендуется использовать МоS2. Она прослужит на протяжении всего срока службы шарнира. Проверяем состояние сепаратора на гранате и забиваем в неё смазку
  12. Пыльник крепиться на гранату при помощи зажимов. Одеваем «модный» прозрачный пыльник АСВА. Отзывы в основном положительные
  13. Если собирается внутренний ШРУС, то не стоит забывать о заглушке из пластмассы, которая ставится на конец вала. Старая граната справа, а новая слева, отличаются по высоте
  14. Также на внутреннем ШРУСе устанавливается стопорное кольцо.
  15. Затем деталь в сборе ставится в привод коробки. Ее посадить на шлицах следует до основания. Для этого можно несильно ударять по ней молотком, подложив брус из дерева. Внутренний ШРУС уже в КПП
  16. Дальнейшая сборка производится в обратной последовательности разборке.

Также стоит поменять гайку, которая держит ступицу на новую. Затягивать её надо также в соответствии с требованиями завода-изготовителя авто.

Поломка стойки стабилизатора и вылетание гранаты

В результате поломки стойки стабилизатора колесо ушло в сторону, а вместе с ним вылетели и гранаты. Пыльникам тоже пришёл «конец».

Зная эти моменты и придерживаясь приведенных правил, можно заменить ШРУСы своими силами и не прибегать к помощи мастера.

На ВАЗ-2112 вылетает граната из коробки: причины, ремонт, фото

Менять шарнир равных угловых скоростей (ШРУС, или в народе граната) на ВАЗ-2112 надо тогда, когда появляется своеобразный стук (треск) в этой детали. Если такой ремонт не производить вовремя, то граната может вылететь из своего места во время движения. Тогда уже придётся вызывать эвакуатор для транспортировки автомобиля на СТО, так как самостоятельно ехать оно уже не сможет.

Почему вылетают гранаты?

Граната вылетела и порвался пыльник

На то, что граната вышла из строя, указывает стук в районе переднего колеса при поворотах, а также то, когда отпускается педаль сцепления, а автомобиль стоит на месте. В районе переднего колеса, где вылетела граната, будет слышен треск.

При этом следует просмотреть на включенной скорости (автомобиль надо поставить на подъёмник), если будет крутиться привод, а колесо нет, то вышла из строя наружная граната. Если привод стоит на включенной скорости на месте, то сломалась внутренняя граната.

Внутренняя граната как раз и «вылетает» из коробки передач. Вернее, она рассыпается, одна часть остаётся в КПП, другая на приводе колеса. Иногда возникает ситуация когда развалилось стопорное кольцо, в данном случае граната тоже вылетит. Поломка не связана с не верно подобранным маслом в коробке передач.

Замена гранаты

Внешняя граната Trialli — вроде хвалят.

Когда будет слышен треск в гранате, то исправить эту поломку можно самостоятельно, не прибегая к услугам специалиста. Для этого следует выполнить простые действия, которые будут описаны ниже.

Процесс

Не забудьте проверить есть ли в комплекте к ШРУСам отдельно пыльник и хомуты. Если нет, то придётся покупать всё это.

Отдельно пыльник и хомуты

  1. Авто следует поднять с той стороны, где вышла из строя граната. Под задние колеса при этом следует подложить противооткатные башмаки.
  2. Снять защитный колпак с колеса и открутить его.
  3. Снять гайку ступицы. Для этого может потребоваться крепкий инструмент, так как гайка в процессе эксплуатации может привариться к оси. Использовать для этого также можно специальный ключ (к зубилу приварить головку на «30» и использовать длинный вороток).
  4. Открутить болты крепления шаровой опоры (нижней) от поворотного кулака.
  5. Повернуть колесо в крайнее положение.
  6. Оттянуть вместе со стойкой поворотный кулак и вытянуть шлиц ШРУСа со ступицы.

    Достали ШРУС из ступицы

  7. Используя монтировку надо вытянуть шлицы привода и с коробки переключения передач. Если потребуется менять сразу две гранаты, то после снятия привода с одной стороны надо коробку зафиксировать на технологический фиксатор. Для этого использовать можно старый ШРУС. Если такой процедуры не сделать изначально, то шестерни на дифференциале сместятся, а потом во время сборки невозможно будет вставить сами ШРУСы.
  8. После снятия вала привода его надо зажать в тисках.
  9. Снять защиту с гранат. Если пыльники порваны, то их можно просто срезать, а потом поставить новые. Если они целые, то следует их просто завернуть, стараясь не повредить.
  10. При помощи молотка надо сбить ШРУСы с вала привода.
  11. Далее ставится новая запчасть. Предварительно ШРУС требуется смазать. Также и в пыльник надо положить свежей смазки. Рекомендуется использовать МоS2. Она прослужит на протяжении всего срока службы шарнира.

    Проверяем состояние сепаратора на гранате и забиваем в неё смазку

  12. Пыльник крепиться на гранату при помощи зажимов.

    Одеваем «модный» прозрачный пыльник АСВА. Отзывы в основном положительные

  13. Если собирается внутренний ШРУС, то не стоит забывать о заглушке из пластмассы, которая ставится на конец вала.

    Старая граната справа, а новая слева, отличаются по высоте

  14. Также на внутреннем ШРУСе устанавливается стопорное кольцо.
  15. Затем деталь в сборе ставится в привод коробки. Ее посадить на шлицах следует до основания. Для этого можно несильно ударять по ней молотком, подложив брус из дерева.

    Внутренний ШРУС уже в КПП

  16. Дальнейшая сборка производится в обратной последовательности разборке.

Также стоит поменять гайку, которая держит ступицу на новую. Затягивать её надо также в соответствии с требованиями завода-изготовителя авто.

Поломка стойки стабилизатора и вылетание гранаты

В результате поломки стойки стабилизатора колесо ушло в сторону, а вместе с ним вылетели и гранаты. Пыльникам тоже пришёл «конец».

Зная эти моменты и придерживаясь приведенных правил, можно заменить ШРУСы своими силами и не прибегать к помощи мастера.

Ваз 2109 – замена гранаты, фото, видео

«Гранатой» (так её прозвали в народе) назвали шарнир равных угловых скоростей (или, как грамотно его называют – ШРУС). Он предназначен для механической передачи вращающего момента с приводного вала КПП на колеса и обеспечивает равномерное вращение (без рывков) колес на поворотах, угол которых превышает 70 градусов

Поломка этого важно органа, чаще всего, вызвана попаданием грязи под пыльник (резиновая защита), является серьезной и должна быть устранена как можно скорее, потому что он является самым главным элементом в переднем приводе

Чтобы узнать, требует ли ремонта данный механизм, нужно найти достаточную большую площадку, выкрутить руль в любую желаемую сторону до полного упора и очень резко тронуться с места. Если во время маневра вы услышали характерный хруст в передней части автомобиля, значит, граната требует незамедлительного ремонта. Сторона, которая требует ремонта, соответствует стороне, в которую вы выкрутили руль во время выполнения маневра.

Выбор стороны ремонта (если изношены обе) остается за вами, но рекомендуется проводить замену гранаты вначале на одной стороне, а затем уже на другой. Однако, если вы проводите замену не один, то можно выполнять работы и по обе стороны.

  1. Первым делом, снимите пыльник с гайки ступицы на колесе и ослабьте эту гайку. Стоит отметить, что вам понадобится достаточно силы, поэтому рекомендуется пользоваться всеми возможными рычагами.
  2. Ослабеваем слегка колесные болты, поднимаем автомобиль домкратом, ставим под кузов пенек диаметром не менее 30 см и снимаем колесо. Затем можно окончательно открутить гайку ступицы и выбросить, потому что она всегда подлежит замене на новую.
  3. Теперь нужно снять тормозной суппорт, чтобы он не мешался, который держится на двух болтах на 19. Откручивать тормозной шланг не нужно, достаточно будет подвесить суппорт на нем в подкапотном пространстве.
  4. Ключом на 17 открутите, также, два болта, которые держат нижнюю шаровую опору и отодвиньте нижний рычаг вниз, чтобы он не мешался.
  5. Подставьте к ступице небольшой деревянный брусок и резкими ударами молотка выбейте ШРУС внутрь.
  6. Снимите хомут с пыльника, затем снимите сам пыльник, зажмите газовым ключом приводной вал и ударом молотка выбейте внешнюю гранату. Если имеет необходимость замена внутреннего ШРУС, то заранее слейте трансмиссионное масло с коробки переключения передач и, пользуясь зубилом и молотком, извлеките внутреннюю гранату.
  7. Далее, в первую очередь, на приводной вал устанавливается пыльник, затем смазывается внешняя граната в месте соединения с приводным валом, закрепляется на пыльнике хомут и устанавливается стопорное кольцо. Приводной вал набить на гранату нужно молотком из мягкого металла или с какой-нибудь подкладкой (тот же самый брусок).
  8. Остатки смазки выдавливаются внутрь пыльника, который затем необходимо надеть непосредственно на гранату.
  9. Теперь остается также аккуратно забить приводной вал с гранатой в КПП и забить саму гранату в ступицу колеса с использованием подкладок.
  10. Вставьте шаровые опоры на место, а лучше всего, пока имеется такая возможность заменить их новыми. После этой операции, затяните два болта крепления шаровой опоры.
  11. Закрепите суппорт на ступице. Колодки, также можно заменить в случае их износа.
  12. Ставим новую ступичную гайку и затягиваем её до упора, после чего, устанавливаем колесо, затягиваем его, снимаем автомобиль с домкрата и, используя дополнительный рычаг, закрутите ступичную гайку как можно сильнее. Не забываем, также, одеть пыльник.

Как вы заметили, в этом процессе нету ничего сложного! Удачи на дорогах!

https://youtube.com/watch?v=iR-5W_Lkh_o

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
