Как выполняется проверка ременной передачи на ВАЗ 2170?
Деталь представляет собой резинотехническое изделие с зубцами, расположенными на его внутренней части. На внешнем ободе указаны:
- тип мотора, для которого предназначена автодеталь;
- число, указывающее количество зубцов – 137;
- маркировка, указывающая ширину изделия – 22 мм.
Эти данные пригодятся владельцу, который еще не знает, какой ремень нужно купить для ВАЗ 2170. Осталось приготовить необходимый инструмент для проверки:
- инбусовый ключ (шестигранник) на «5»;
- ключ на «10»;
- домкрат.
Проверка состояния привода выполняется на холодном двигателе и состоит из следующих переходов:
- При помощи шестигранника выкрутить пять болтов крепления передней верхней крышки привода газораспределительного механизма и снять ее.
- Осмотреть деталь и определить, нужна ли на Лада Приора замена ремня привода ГРМ, для чего включить пятую передачу, вывесить правое переднее колесо и вращать его по часовой стрелке. Изделие должно быть без трещин, отслоений и подрезов, обнажающих нити корда. При обнаружении дефектов деталь необходимо поменять.
- Осмотреть состояние натяжного ролика – на нем не должно быть никаких повреждений.
- Проверить натяжение ремня, для чего надавить усилием 10 кг на ремень между шестернями распредвалов и замерить его прогиб – он должен быть не более 5-7 мм. Также осуществить контроль можно по положению метки 1 на наружной обойме самонатяжного ролика, которая в идеале должна находиться напротив выступа 2. Отклонения допустимы в пределах 3-4 мм – они регулируются, однако превышение этих показателей означает необходимость замены ременной передачи и роликов.
Методика испытаний
Тесты ремней на прочность проводились в испытательной лаборатории ПАО «НПО на разрывных машинах Р-10 и МР-05.
Тесты на морозостойкость и ресурсные испытания проводились в испытательной лаборатории НПО «Талис».
Испытание ремней газораспределительного механизма проходило по ТУ 38.1051912-90 «Ремни зубчатые с параболическим профилем зубьев для двигателей автомобилей ВАЗ». Фактор стандарта параболического профиля для ремней с профилем округлым в данном случае не является существенным, поскольку предназначены тестируемые ремни фактически для старого доброго «восьмерочного» двигателя, а значит, и усилия, передаваемые ремнем ГРМ, остались на том же уровне.
Первым испытанием стала проверка на стойкость ремней к изгибу. При этом испытании применяется гладкий шкив диаметром 50 мм. Один ремень каждого вида проходит процедуру искусственного старения, которое осуществляется следующим образом: ремень помещается в термокамеру с температурой 120 градусов и выдерживается 70 часов. Другой ремень замораживается вместе со шкивом при температуре –45 градусов в течение 24 часов.
После ремни вынимаются, и их перегибают по гладкому шкиву зубьями наружу на 180 градусов. В зоне перегиба не допускаются разрывы и трещины. Замороженный ремень перегибается на ранее охлажденном вместе с ремнем шкиве.
Этот тест выдержали все ремни.
На следующем этапе мы проверяли прочностные качества ремней.
Сначала провели испытания ремней на усилие разрыва. По нормативу минимальная прочность при разрыве ремня должна составлять не менее 8 кН/см у нового ремня и 7 кН/см у ремня, прошедшего искусственное старение. Таким образом, при ширине ремня 17 мм минимальное усилие разрыва должно быть не менее 13 600 Н, а для искусственно состаренных — не менее 11 900 Н.
Это испытание проводится следующим образом: ремни устанавливают зубьями наружу на гладкие цилиндрические шкивы и растягивают со скоростью 50±15 мм/мин до разрыва на разрывной машине Р-10.
Результаты испытаний на усилие разрыва приведены в Таблице 1.
Как видно из результатов теста, все ремни имеют хороший запас прочности корда (от 1,43 до 1,8 до старения и от 1,68 до 2,1 после старения). Самый прочный корд оказался у ремней Continental CT 1164: он может выдерживать нагрузки до 2,5 тонн.
Но в ремне прочность корда — не самый главный показатель. Поэтому в качестве второго прочностного теста была проведена проверка сопротивления зуба на отрыв новых ремней и искусственно состаренных. Этот показатель должен быть не менее 92 кгс на каждый сантиметр ширины ремня — как нового, так и состаренного. Зная, что ширина испытуемых ремней составляет 17 мм, получаем усилие 156,4 кгс.
Данное испытание проводится с использованием специального приспособления, у которого есть зубчатый шкив с соответствующим испытуемому ремню профилем зуба. В приспособление заложена калибровочная пружина, которая прижимает ремень через металлическую пластину к зубчатому шкиву с требуемым усилием, в нашем случае это 119 Н. Ремень разрезается, один конец устанавливается в приспособление таким образом, чтобы пятый зуб от верха разрезанного ремня попал в гнездо шкива. Нижний конец фиксируется в зажиме, и разрывная машина МР-05 тянет за него вниз.
Результаты данной проверки показаны в Таблице 2.
На новых ремнях среза зубьев не произошло: резина еще пластична, зуб просто деформируется и перескакивает. А вот у состаренных ремней на их «окрепших» зубьях происходит срез зуба — так и случилось у Continental CT 1164 и Trialli GD 790; у Gates 5670XS произошла деформация зуба, и он перескочил. По результатам теста видно, что все ремни имеют хороший запас прочности от среза (от 1,95 до 2,43 до старения и от 2,1 до 2,51 после старения). Самым устойчивым к срезу зуба оказался ремень ГРМ фирмы Trialli.
Некоторым может показаться странным повышение прочности после искусственного старения. Это объясняется свойствами теплостойких каучуков, которые используются для изготовления ремней: при длительном нагреве происходит укрепление их внутренних связей.
По статистике замена роликов натяжения ремня ГРМ происходит чаще, чем замена самого ремня. Поэтому стоит периодически слушать, не появился ли шум от роликов, ведь вышедший из строя ролик испортит ремень ГРМ, каким бы хорошим тот ни был, что может привести к дорогостоящему ремонту двигателя.
О двигателях
При начале проектирования ВАЗ 2190 за основу взяли предыдущую модель этого завода Лада Калина. В продаже Гранта появилась в конце 2011 года. Покупателю предлагают выбрать силовой агрегат из пяти разных моторов, которые могут быть:
Следует отметить тот факт, что рабочий объем всех устанавливаемых двигателей на Лада Гранта равен 1600 см 3.
- Первый мотор из списка ВАЗ 11183-50, это прошедший доработку агрегат ВАЗ 2111. Конструкторам удалось улучшить не только экологические показатели, но и надёжность силового агрегата. В приводе ГРМ 8 клапанов, которые требуют периодической регулировки. Специалисты и владельцы автомобиля отмечают высокую шумность мотора. Обрыв ремня в приводе ГРМ не вызывает повреждения клапанов или других деталей механизма.
- Второй двигатель из списка ВАЗ 11186 представляет собой улучшенный мотор ВАЗ 2114. Восемь клапанов в ГРМ, повышена мощность двигателя, улучшена экологичность, топливная экономичность, снижен шум работающего мотора. При обрыве гнёт клапана, поэтому замена ремня ГРМ на Лада Гранта должна быть выполнена своевременно.
А также встречаются моторы с 16 клапанами в головке блока цилиндров. Одним из лучших среди них считается ВАЗ 21126, это модернизация мотора серии 21124. Все положительные моменты этого движка портит повреждения клапанного механизма при обрыве ремня ГРМ. Силовой агрегат ВАЗ 21127 это модернизация 21126, который стал мощнее, но гнёт клапана при обрыве ремня в ГРМ. Серия движков ВАЗ 21126-77 предназначена для вариантов Гранта Спорт, также на них повреждаются клапана при обрыве ремня.
Процедуры замены
Теперь перейдем к тому, как поменять ремень ГРМ. Замена детали состоит из трех основных этапов. Прежде всего, до детали потребуется добраться. После ослабляют натяжное устройство и лишь после этого устанавливают новый ремень. Однако обо всем по порядку.
Как добраться до ремня ГРМ?
Алгоритм действий следующий:
От аккумулятора отсоединяется отрицательный кабель. Если имеется, следует заранее побеспокоиться о наличии кода радиобезопасности – это поможет сэкономить время на перенастройку по завершении работ.
Снимите ремень генератора. В зависимости от конкретного автомобиля доступ к ремню ГРМ может затруднять и поликлиновый ремень. Чтобы снять его, соответствующие гайки ослабляют, а при необходимости генератор отталкивают.
Снимите все дополнительные принадлежности. На этом этапе потребуется демонтировать генератор, рулевое управление, компрессор кондиционера и прочие подобные детали, которые мешают получить доступ к кожуху ГРМ
Важно: фитинги снимать не следует, в большинстве случаев их можно просто сдвинуть, не теряя давления в системе.
Если установлена крышка распределителя, ее также следует снять. Чаще всего для этого требуется раскрутить винты крепежа и разогнуть фиксаторы
Некоторые современные модели лишены этой детали, ее место занимает датчик положения коленвала и распредвала. В этом случае без руководства по ремонту двигателя конкретной модели не обойтись – процесс сильно разнится в зависимости от модели.
Выровняйте установочные метки (как выставить метки ГРМ, описано в руководстве по автомобилю). Для этого двигатель проворачивается, пока метка шкива не дойдет до отметки в 0 градусов на шкале синхронизации.
Снимите крышку ремня ГРМ. Прежде всего, раскручиваются все крепежные винты и болты. Если имеются какие-либо детали, мешающие снятию, их потребуется дополнительно демонтировать. Здесь опять же придется обращаться к руководству, так как их наличие и процедура снятия варьируются в зависимости от модели автомобиля.
Проверьте точность установки коленвала и распредвала по установочным меткам. На шкивах или звездочках чаще всего имеется специальная линия, которая выравнивается по меткам на вспомогательном вале, головке цилиндра или меткам на блоке. В случае порванного ремня ГРМ этот момент очень важен.
Проверьте область ремня на наличие пятен масла. Если замечены какие-либо утечки, их требуется немедленно устранить.
Ослабление натяжного устройства
Для того чтобы снять старый ремень ГРМ, потребуется ослабить болты, которые фиксируют устройство, регулирующее натяжение болта. Выкручивать их полностью не имеет смысла – достаточно будет отвернуть натяжное устройство, после чего вновь завернуть болты и зафиксировать натяжитель.
Нелишним будет заодно проверить шкив натяжного устройства на износ. Визуальный осмотр включает проверку на наличие трещин и вмятин, после чего необходимо провернуть шкив.
Если в процессе будет слышен рокот или треск, значит, подшипники изношены или как минимум ослабли. В таком случае следует дополнительно установить новый шкив натяжителя.
Монтаж нового ремня ГРМ
Сама установка ремня ГРМ достаточно проста и вряд ли вызовет у кого-то сложности. Первым делом ремень следует снять со звездочек.
Если натяжитель был ослаблен, он сам с легкостью соскочит. Иногда ремень может застрять, но проблема решается, если подцепить его отверткой.
На втором этапе устанавливают новый ремень. Чаще всего в инструкции пользователя подробно написано, как натянуть ремень ГРМ. Точная процедура со всеми допусками варьируется в зависимости от марки авто
Особенно это важно для крепежного болта шкива коленвала, он обладает самым высоким моментом затяжки
Далее останется лишь произвести все процедуры в обратном порядке.
Каков в плане замены?
Автомобили модельной линейки Лада Гранта укомплектованы различными версиями силового агрегата. Некоторые из них не лишены возникновения проблем в случае неприятного обрыва привода ременного. Это вызвано столкновением поршней с клапанами, в результате чего последние загибаются, а мотор требует ремонта.
Возможность загибания (если произошел обрыв) отсутствует на версии мотора «11183-50», которым оснащается стандартная комплектация.
Далее в данном материале мы рассмотрим версии моторов, у которых присутствует такая особенность, как загиб клапанов при обрыве ременной передачи. И попытаемся понять, какой ремень ГРМ лучше.
Еще один не маловажный вопрос: когда менять ремень ГРМ? Для исключения данной неприятной ситуации производителем намеренно регламентирован периодический срок обязательной замены указанного «расходника». Ответ на вопрос, через сколько менять ремень ГРМ от компании производителя — через 15 тыс. км пробега. Это требование распространяет свое воздействие как на моторы 8 клапанов, так и на 16-клапанные их модификации.
Даже невзирая на оснащение модификации «21116» мотором с головкой импортного производства, при обрыве ремня его ожидает аналогичная печальная участь.
Производителем не рекомендуется самостоятельное осуществление процедуры как по проверке состояния ремня, так и по его замене. И поэтому, когда менять ремень ГРМ уже пришло время, следует обратиться в сервисный центр. При выявлении факта собственноручного выполнения обозначенной операции велика вероятность лишения владельца возможности гарантийного обслуживания. Для самостоятельной замены изготовитель предоставляет разрешение, касающееся:
- фильтра салона;
- аналогичного элемента для системы впуска.
Однако самостоятельно многие владельцы авто все равно осуществляют замену, но далеко не все новоиспеченные водители знаю через сколько менять ремень ГРМ, а также какой ремень ГРМ лучше остальных.
Двигатели Лада Гранта
Автомобили Lada Granta оснащаются несколькими видами ВАЗовских силовых установок. Всего их 5, это:
- 11183-50;
- 11186;
- 21126;
- 21127;
- 21126-77.
Практически у всех модификаций ДВС Лада Гранта при внезапном обрыве ремня ГРМ обязательно гнутся клапана. Не происходит этого только на «восьмиклапаннике» под заводским номером: 11183-50, который устанавливался на стандартную комплектацию Granta с самого начала ее производства. Однако здесь тоже все зависит от оборотов двигателя в момент выхода из строя ременной передачи. Бывали случаи, что и на этом агрегате появлялись серьезные проблемы после его обрыва.
Другой 8-клапанный двигатель, получивший индекс 11186, не только гнет клапана при разрыве ремня ГРМ, но и может нанести повреждения поршням и шатунам. В лучшем случае, при обрыве ременной передачи на этой установке, происходит загиб впускных клапанов.
Шестнадцатиклапанный двигатель 21126 является модифицированной версией одного из самых массовых ДВС от ВАЗ – 21124, и многие специалисты считают его лучшим из всех, которыми комплектуют Granta, но он тоже гнет клапана из-за отсутствия углублений для поршней.
Доработанная установка 21126, получившая заводской индекс – 21127, также не была лишена проблемы загиба клапанов, впрочем, как и двигатель 21126-77 (устанавливаемый в Lada Granta Sport). На сколько же рассчитан ресурс ремня ГРМ на моделях Гранта?
А вот ремни каких фирм рекомендует покупать производитель:
Перед установкой ремня необходимо выставить валы точно по меткам. Шестеренки должны быть выставлены в нулевое положение. Обозначенные буквами точки должны быть выставлены в таком положении, как это показано на картинке ниже:
Чтобы контролировать расположение коленвала, нужно снять пробку с коробки, которая расположена под термостатом. Метки должны совпасть на распредвале и корпусе, а также на корпусе и маховике. Совпадения должны быть четко выражены. Маховик необходимо зафиксировать, как только на нем будет выставлена метка. Теперь пора приступать к непосредственной замене передачи ГРМ.

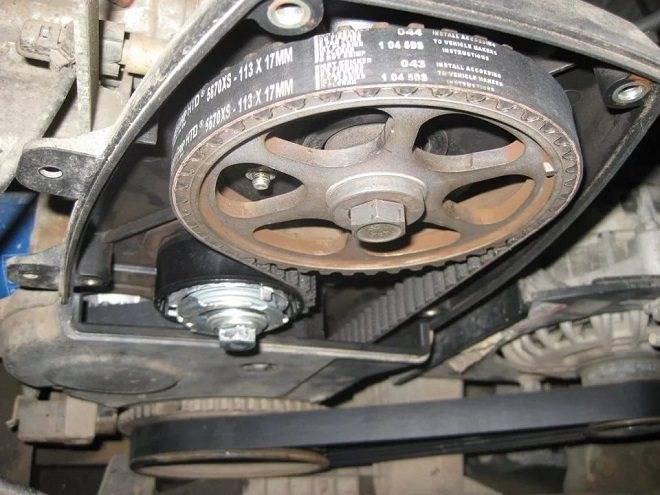

Замена ремня привода ГРМ
Пусть маховик двигателя был правильно установлен и зафиксирован (см. выше). Тогда ключом «на 17» или «на 19» (ДВС 11183) откручивают винт, удерживающий шкив привода генератора. Сам шкив и защитную шайбу затем снимают.
Шкив не должен мешать
Теперь нужно ослабить прижимную силу в натяжном ролике: 11186/21116 – используя «круглый» ключ «на 15», откручивают болт крепления на 2-3 оборота. Ролик «отпустит» ремень автоматически;
Автоматика сработает на ослабление11183 – ключом «на 17» нужно ослабить гайку крепления. Затем сам ролик вращают по часовой стрелке. Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.
Основная операция по замене
Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.
Обязательное требование для моторов 11186/21116
По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.
Моменты затяжки
Чтобы выполнить монтаж правильно, нужен ключ с регулятором усилия. Значение на нём выставляют в зависимости от вида детали: • Винт крепления натяжного ролика (11186/21116) – 17-27 Н*м; • Крепёжная гайка ролика (11183) – 30–36 Н*м; • Крепёж шкива генератора – 105–110 Н*м. • Сначала на ролике настраивают натяжение, а затем производят затяжку крепежной гайки или болта. Детали из вазовского каталога Сразу рассмотрим список узлов и специнструмента ВАЗ: • Натяжной ролик для ДВС 11183 – 2108-1006120, гайка для него – 00001-0021647-21; • Ремень ГРМ (11183) – 2108-1006040-10; • Автоматический натяжной ролик – 21116-1006226; • Ремень ГРМ (11186/21116) – 21116-1006040; • Ключ для автоматического ролика – 67.7812.9573-01; • Ключ для ролика ВАЗ-11183 – 67.7834.9525. • Натяжной ролик семейства «2108» имеет две прорези на одной стороне. Эти прорези должны смотреть «вверх», то есть в сторону «от двигателя».
Натяжной ролик для мотора 11183
Прорези были сделаны под специнструмент. Он обозначается цифрами «67.7834.9525» (см. список). А для автоматических роликов ключ обозначается по-другому – «67.7812.9573». Как он выглядит, показано ниже.
Ролик-автомат тоже можно регулировать
Осталось перечислить, как обозначены крепёжные болтики, шайбы и так далее: • Три болтика для крышки ВАЗ-11183 – 00001-0009024-11, шайбы – 00001-0026406-01; • Крышка привода ГРМ (11183) – 21080-1006146-10; • Болтики от крышек ВАЗ-21116 – 2108-1003286-00, шайбы пружинные – 00001-0011977-73; • Верхняя крышка – 21116-1006226-00, нижняя крышка – 21116-1006218-00. Надеемся, вопросов здесь не возникнет.Импортные аналоги Для замены ремней «2108-1006040-10» подходят разные комплектующие: • GATES – 5521 или 5521XS; • BOSCH – 1 987 949 095; • DAYCO – 94089; • CONTITECH – CT527; • Finwhale – 2108-1006040. • Ремень ГРМ «21116-1006040» можно заменить другой деталью: • GATES – 5670XS; • CONTITECH – CT1164; • QUARTZ (Германия) – QZ-5670XS. Обычно выбор делают в пользу продукции GATES. Буквы «XS» в её каталоге означают «усиленный».
Оригинальный ремень ГРМ и подделка
Внимание! Комплектующие фирмы GATES (Англия) подделывают чаще всего! По фото можно понять, в чём состоит главное отличие. Остерегайтесь подделок
