Lada Vesta обзавелась ограничителями для дверей

Доработка штатных ограничителей Весты

Чтобы провести доработку заводских элементов, их предварительно нужно снять, разобрав двери способом, указанным выше.

Когда компоненты будут извлечены, их нужно разобрать и заменить металлические полусферы на шарики. Для этого первым делом вынимается металлическая пластина – она подковыривается отверткой и гвоздем, и вынимается. Можно работать плоскогубцами. При этом стоит прижимать сбоку сам ограничитель, чтобы пружина не выстрелила. Когда пластина извлечена, остается снять сбоку ограничителя Весты пластиковую крышку и вынуть пружину, на краю которой закреплена металлическая полусфера.

Полусферу нужно удалить. Основанием она заходит непосредственно в пружину, поэтому ее следует подковырнуть отверткой. Далее остается только смазать литолом сам шарик, уложить его в отверстие в ограничителе и вставить туда пружину. На нее также можно нанести смазку. Далее обратно устанавливается вынутая ранее металлическая пластина.

Вторую полусферу тоже рекомендуется заменить – с обратной стороны ограничителя. Остальные три детали дорабатываются аналогичным образом.

Всего потребуется 8 шариков. Относительно работы, то владельцы Лада Веста отмечают, что можно все сделать самостоятельно, однако удобнее работать либо с напарником, либо в гараже, если там есть тиски.

Наглядно процесс замены продемонстрирован в двух видео

А в этом сюжете показано сравнение левой задней двери, которая уже доработана, и правой задней, где стоит родной ограничитель с заводской полусферой.

Как видно, процесс замены имеет вариативность, что уже очень неплохо. Тем не менее, большинство обладателей российского седана предпочитают все же установку шариков покупке ограничителей от Фокуса 3, ведь это в разы дешевле.

Проверка проводки

Инструкция для автомобилей сборочной линии B0 (XRAY, Ларгус, Nissan Almera, Renault Duster, Sandero). Снимаем концевик и устанавливаем мультиметр в режим вольтметра. Измеряем напряжение на контактах колодки с проводами:

если напряжение не поступает — неисправна цепь лампы плафона освещения салона или сама лампа.
если напряжение значительно меньше 12 В, вероятно поврежден провод, соединяющий датчик с «массой».

Устанавливаем мультиметр в режим омметра, один щуп подсоединяем к «массе» (кузову), а другой — к выводу колодки с черным проводом. Сопротивление должно быть близко к нулю. Если сопротивление большое и стремиться к бесконечности, вероятно место соединения провода с кузовом повреждено коррозией или поврежден провод (обработать соединение средством для защиты электрических контактов). Если так устранить неисправность не удалось, необходимо снять обшивку салона со стойки, найти и устранить неисправность.

Металлические шарики

Тут все тоже не так просто. Для ограничителей подойдут не всякие шарики, а только диаметром в 12 мм. Опытным путем обладатели Вест уже подметили, что именно такие шарики есть в подшипниках 8307 (51307). Купить подшипники труда не составит. Как и в случае с запчастью от Фокуса, их можно заказать через интернет. Самые востребованные площадки с ценами обозначены в списке:

http://podshipnik-rf.ru/index.php?route=product/product&product_id=1914 – 280 рублей;
http://shop.optorg.ru/catalog/?id=209179 – 291 рубля.

Как видно, цена не особо велика, однако перед началом работ шарики нужно извлечь из подшипника.

Подшипник 8307 (51307).

Впрочем, есть гораздо более простой путь. Это металлические шарики с медным покрытием, которые продаются в охотничьих магазинах. Они предназначены для стрельбы из рогаток. Цена упаковки таких шариков колеблется в пределах 150-200 рублей, причем в пачке их обычно 50 штук.

Можно использовать вот эти шарики.

В данном случае важно, чтобы диаметр был ровно 12 мм. Если он будет 12.2 мм, то шарики уже не подойдут, как показано ниже

Впрочем, можно воспользоваться и простой гайкой, подложив ее, как это продемонстрировано на фото.

Как снять внутренние дверные ручки на Ладе Веста?

Внутренние ручки часто беспокоят водителей скрипом и неприятным писком во время езды. Решить эту проблему можно с помощью прокладки внутри детали маделина либо автомобильного герметика. Действовать необходимо в следующем порядке:

Снимаем пластиковую накладку. Для этого нужно аккуратно поддеть плоским предметом за край и снять ее. Лучше при этом пользоваться специальными пластиковыми лопаточками, которые не повредят декоративное покрытие двери. Этот элемент интерьера не имеет никаких крепежей в виде винтов или болтов, поэтому снять ее очень легко. Главное, действовать аккуратно, чтоб тонкий пластик не сломался.

После того как ручка демонтирована нужно тщательно проклеить места стыков изоляционным материалом. Для этого можно использовать маделин, специальную шумоизоляционную ленту-антискрип, которая продается в автомагазинах, или тканевую изоленту. Проклеивать нужно по всему периметру, исключая фиксаторы, чтоб деталь могла держаться. Некоторые водители вместо изоляционного материала используют герметик, но после такой обработки ее уже сложно будет снова демонтировать в случае необходимости, и может понадобиться ее полная замена.
Устанавливается ручка на место в обратном порядке. После проклейки она будет защелкиваться более туго, и нужно хорошенько ее подтянуть и прижать. Проверяем, все ли сделано правильно, закрыв и открыв несколько раз двери.

Ручка двери на автомобиле лада веста

На заводе АвтоВАЗ производитель уже комплектует двери LADA Vesta наружными ручками европейского стандарта. Их замену стоит проводить из-за поломки или частичной неработоспособности.

Так уж вышло, что демонтирование и установка наружной ручки – это процедура достаточно длительная

Чтобы все прошло как по маслу, важно придерживаться следующей схемы:

Демонтируем обшивку дверей интересующих нас дверей

После важно отсоединить тягу привода замка от личинки, которая находится внутри двери. На личинке вы увидите накладку –– ее также следует снять при помощи плоской отвертки

В торце двери находится заглушка – снимаем ее с помощью ключей. Демонтируем саму личинку, выворачивая винт ее крепления. Теперь можно снять и саму ручку, просто потянув ее слегка назад. Затем снимаем прокладку наружной ручки. Последним шагом мы должны демонтировать механизм ручки. А для этого берем дрель и сверло на 5-мм

С его помощью высверливаем заклепку под прокладкой.

Что касается снятие ручки на двери пассажира, то в начале даже не нужно демонтировать обшивку, так как тяги привода замка в них нет.

Чтобы установить новую ручку следует действовать в обратной последовательности.

Подвеска Весты — новая или нет

Что в теории должна дать такая подвеска? Теперь машина ведет себя на дороге значительно корректнее, то есть, теперь есть не только вертикальный ход колеса, но и небольшой продольный ход. В поворотах она как бы доворачивает. На неровностях отрабатывает гораздо корректнее.

Что касается балки, мы ее снимем и посмотрим, как она работает. Сразу за балкой располагается увеличившийся до 55 литров бак, он пластиковый. Выхлопная система спрятана в тоннель. Резонатор, сифон, который уменьшает вибрационные нагрузки от двигателя на остальную выхлопную систему.

Заканчивается все это катализатором. Есть сливная трубка вывода конденсата от системы кондиционирования автомобиля. Рядом проходит бензопровод и трасса тормозной системы. Многие интересуются, как протянут тросик ручника, и нет ли той же проблемы, что и на Ладе Гранте, то есть, тросик протирает кузов. Здесь все уложено грамотно. Тросик проходит через кольцо, прикрепленное к сайлентблоку, все проложено на креплениях.

Доработка ограничителей дверей в автомобиле Веста

Процесс доработки дверей Лада Веста состоит из нескольких этапов:

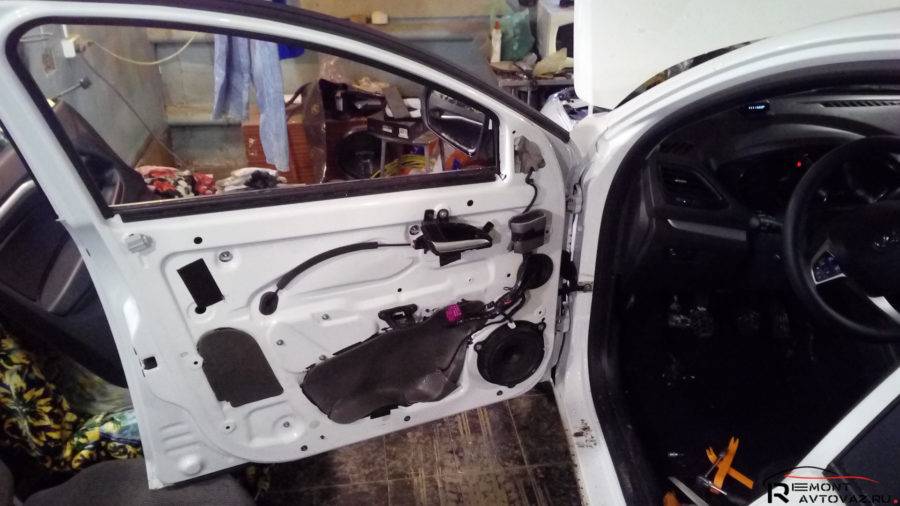

Снятие дверной обшивки

Для того чтоб добраться до самого механизма нужно избавиться от дверных карт, а также функциональных и декоративных элементов салона, которые преграждают доступ к фиксатору. Сперва необходимо снять треугольную заглушку, закрывающую крепление зеркала и отсоединить фишку. Далее битой Torx Т20 откручиваются болты, которые держат дверные карты. Три из них находятся внизу дверей в специальных углублениях, два по бокам и еще один в углублении дверной ручки.

Далее при помощи плоского предмета, например стамески или отвертки, снимается дверная карта

Отсоединять ее нужно осторожно, чтоб не повредить крепления. Если для этого вы используете металлический инструмент, его лучше обернуть тканью, чтоб не поцарапать покрытие двери

Все электрические разъемы необходимо аккуратно отсоединить.

Снятие ограничителя

Ключом TORX Т40 откручиваем болт в торце двери, который крепит доводчик дверей к кузову. Дверь во время этой процедуры лучше предварительно подпереть чем-то, чтоб она внезапно не открылась после демонтажа фиксатора. Головкой на 20 откручиваем две гайки на шпильках крепления и аккуратно вытаскиваем деталь, просунув руку изнутри двери. (Если автомобиль имеет шумоизоляцию дверей, ее необходимо убрать перед началом работ).

Замена шарика фиксатора

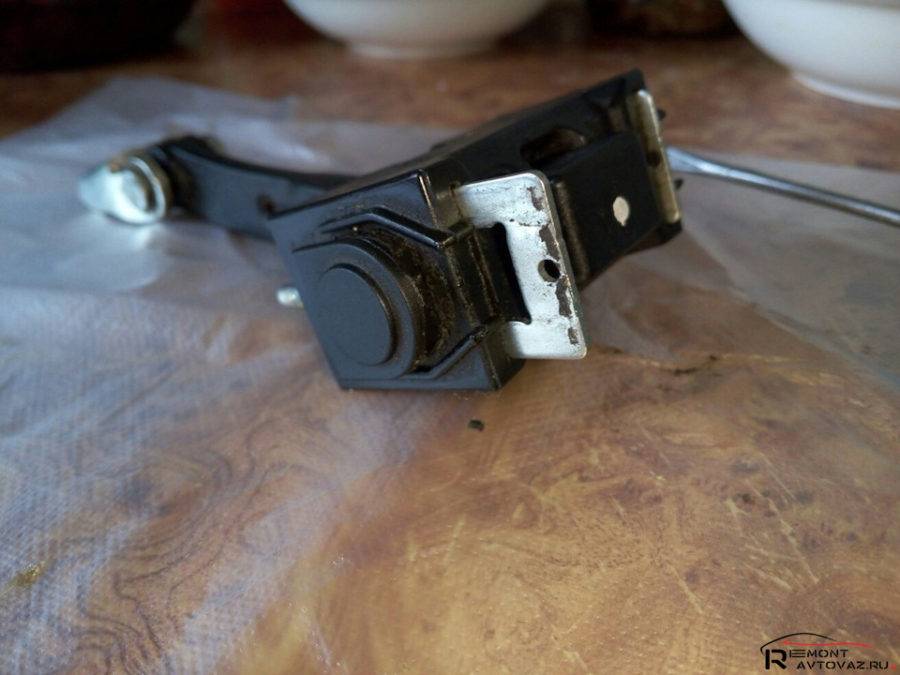

Достав ограничитель из двери, его необходимо разобрать. Механизм фиксатора находится в пластиковом корпусе, открыть который можно при помощи ножа или тонкой плоской отвертки. Предметом доработки является пружина с металлической полусферой, которая отвечает за процесс фиксации. Причиной всех проблем является упор в форме грибка. Он плохо фиксирует механизм, и его лучше заменить металлическим шариком с диаметром около 12 мм. Достать такие шарики можно из подходящего подшипника или купить в охотничьем магазине. Некоторые применяют для этих целей простую гайку, но использование шарика будет надежнее.

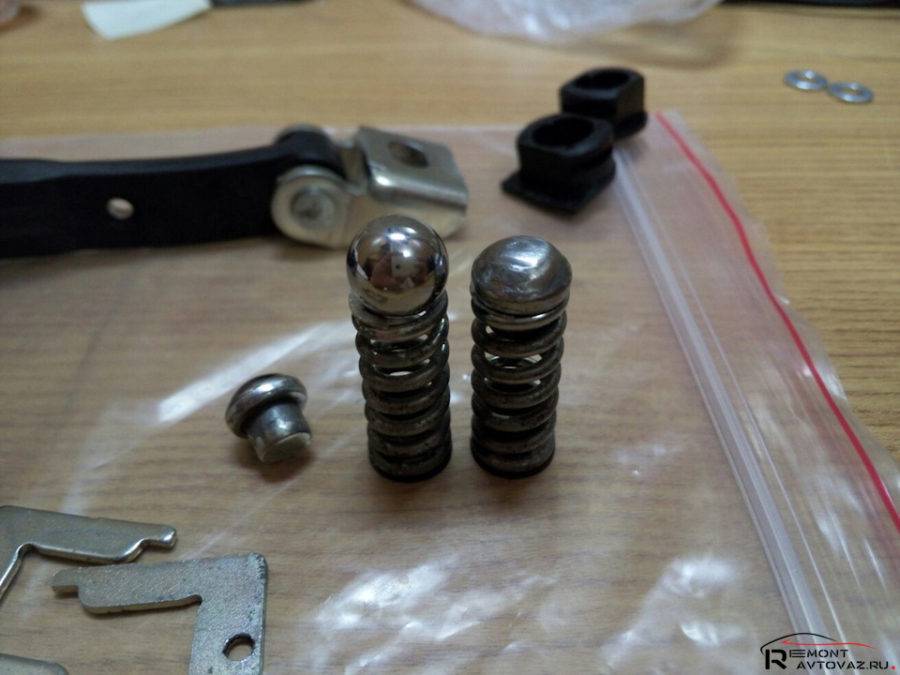

Полусферу, которая установлена на пружинке, необходимо вынуть при помощи ножа и установить на ее место шарик, а затем собрать механизм и дверные карты в обратном порядке.

Проделав эту операцию, водитель Весты получит четко фиксирующуюся дверь, которую не нужно постоянно придерживать во время посадки-высадки из автомобиля. Эта несложная доработка сделает пользование автомобилем более удобным и безопасным.

Доработка штатных ограничителей Весты

Чтобы провести доработку заводских элементов, их предварительно нужно снять, разобрав двери способом, указанным выше.

Когда компоненты будут извлечены, их нужно разобрать и заменить металлические полусферы на шарики. Для этого первым делом вынимается металлическая пластина – она подковыривается отверткой и гвоздем, и вынимается. Можно работать плоскогубцами. При этом стоит прижимать сбоку сам ограничитель, чтобы пружина не выстрелила. Когда пластина извлечена, остается снять сбоку ограничителя Весты пластиковую крышку и вынуть пружину, на краю которой закреплена металлическая полусфера.

Полусферу нужно удалить. Основанием она заходит непосредственно в пружину, поэтому ее следует подковырнуть отверткой. Далее остается только смазать литолом сам шарик, уложить его в отверстие в ограничителе и вставить туда пружину. На нее также можно нанести смазку. Далее обратно устанавливается вынутая ранее металлическая пластина.

Вторую полусферу тоже рекомендуется заменить – с обратной стороны ограничителя. Остальные три детали дорабатываются аналогичным образом.

Всего потребуется 8 шариков. Относительно работы, то владельцы Лада Веста отмечают, что можно все сделать самостоятельно, однако удобнее работать либо с напарником, либо в гараже, если там есть тиски.

Наглядно процесс замены продемонстрирован в двух видео

А в этом сюжете показано сравнение левой задней двери, которая уже доработана, и правой задней, где стоит родной ограничитель с заводской полусферой.

Как видно, процесс замены имеет вариативность, что уже очень неплохо. Тем не менее, большинство обладателей российского седана предпочитают все же установку шариков покупке ограничителей от Фокуса 3, ведь это в разы дешевле.

Источник

Установка ограничителей от Форд Фокус 3

Для работы потребуются следующие инструменты:

Вороток;
Бита Torx Т20;
Бита Torx Т40;
Пластиковая лопатка для демонтажа компонентов обивки – если таковой нет, можно воспользоваться тонкой отверткой, предварительно подложив под нее ткань, чтобы не повредить компоненты дверной карты и лкп.
Головка на 10.

Для начала требуется снять дверные карты. Сперва пластиковой лопаткой снимаются все компоненты, которые закрывают доступ к болтам. Работать нужно аккуратно, чтобы не обломать защелки. Далее выкручиваются крепежные болты битой Torx Т20. На этом все – остается только отщелкнуть карту, которая по контуру крепится пистонами

При этом важно не сломать ручку открывания дверей, а также отключить штекера на электрические стеклоподъемники. Затем нужно снять изоляционный материал, наклеенный на дверь, чтобы получить доступ внутрь

Следующим шагом станет демонтаж непосредственно ограничителя. К кузову он прикручен одним болтом Torx Т40, а к двери парой болтов, для выкручивания которых потребуется головка на 10. Когда болты откручены, остается только вынуть ограничитель, но делать это необходимо аккуратно, так как можно потерять шайбы на шпильках (в местах крепления элемента к двери). Кроме того, после снятия ограничителя с двери Весты, нужно следить, чтобы дверь не открылась дальше положенного, что особенно актуально для передних дверей. В противном случае можно смять кромку и повредить ЛКП.

Наглядно процесс снятия обивки и самого ограничителя двери с Лада Веста продемонстрирован в видео

Установить ограничители от Фокуса 3 в Весту несложно, но есть один момент. Во время монтажа начинают сказываться те 2 мм разницы между шпильками, которые упоминались ранее. По этой причине ограничитель не устанавливается. Решить проблему можно двумя путями:

Работа с отверстиями – нужно аккуратно рассверлить посадочные места дрелью или расточить их напильником, чтобы элемент стал, как нужно.
Корректировка шпилек – она заключается в необходимости немного подогнуть шпильки внутрь, чтобы они свободно вошли в отверстия.

Как показывает практика, лучше все же расточить посадочные места. Да, это дольше, но гораздо надежнее. Причина в том, что шпильки на ограничителе каленые, поэтому, если перегнуть их больше, чем требуется, их можно выломать и ограничитель придется выбросить. Кроме того, перед установкой нужно на сами шпильки одеть толстые шайбы или гайки. Это необходимо, так как длина шпилек элемента от Фокуса на несколько миллиметров больше, чем у таковых на Весте.

Подкладываем гайки на шпильки.

Если этого не сделать, функциональность компонента не пострадает, однако в конце хода останавливать двери будет уже не запчасть от Форда, а заводской дополнительный ограничитель. Как следствие, с него очень быстро слезет краска и на месте контакта появится коррозия.

Когда ограничители будут установлены, можно собирать двери в обратном порядке.

Установленный на Лада Веста ограничитель от Форд Фокус 3.

Замена ограничителя двери Лада Веста

Ограничитель двери автомобиля Лада Веста, как вы уже поняли, не самого лучшего качества, и ремонт ограничителя двери – не целесообразен. Доработка ограничителя открывания двери автомобилей Lada Vesta заключается именно в полной замене узла на аналогичный. И самым оптимальным вариантом в данном случае будет ограничитель задней двери (передняя – не подойдёт) от автомобиля Ford Focus III – его длина на 1 мм больше, чем оригинальный ограничитель открывания двери ВАЗ. Таким образом, для доработки узла вам понадобится слегка подогнуть шпильки ограничителя и установить его на место штатного.

Спасибо за подписку!

Стоимость такого ограничителя на апрель 2017 года чуть больше чем 1500 рублей – конечно, это довольно дорого, но качество этой детали на порядок выше, чем ограничитель открывания двери ВАЗ. Если вы решите выполнить ремонт ограничителя двери ВАЗ своими руками, доработав колпачки – вряд ли вы существенно сэкономите.

Молдинги

Установка молдингов на Ладу Веста, не была предусмотрена. При её разработке считалось, что их декоративную функцию выполнят Х-образные подштамповки, которые также нужны для узнаваемости этой модели. Однако производители автомобильных аксессуаров наладили выпуск и продажу молдингов, сделанных для установки на этот автомобиль. Прежде чем приобрести их и установить, нужно понять, для чего они нужны.

Изначально, это декоративная функция. Оспаривать установку деталей для улучшения вида не имеет никакого смысла, поскольку это зависит от предпочтений вкуса хозяина автомобиля.

Производитель заявляет о защитной функции молдингов. Считается, что установленные по нижней кромке дверные молдинги служат дополнительной защитой лакокрасочного покрытия автомобиля. Также указывается на буферную и амортизирующую функцию молдингов. Если при открытии, дверца упрется в препятствие, то они уберегут от повреждения металла и появление вмятин. Однако, помните, что такая защита сработает в случае не сильного столкновения с невысоким вертикальным предметом. Столкновение, пришедшееся на угол, все равно может повредить кромку дверцы. А при достаточно сильном ударе, молдинг и метал под ним все равно будут повреждены.

Еще один вопрос, который надо учитывать перед установкой молдингов — отвод влаги. Поскольку они внутри полые, то со временем под ними начинает скапливаться конденсат. И хотя на обратной стороне предусмотрены небольшие надрезы для его отвода, но их количества и размера явно недостаточно для этого, что приводит к образованию под молдингами участков с коррозией металла.

Если же все таки было решено установить эти элементы, то сделать это можно и собственными руками. Для этого поверхность детали тщательно вымывают и просушивают. Затем проводят обезжиривание антисиликоном и на место приклеивания наносят активатор, который идет в комплекте поставки. Далее снимают защитную пленку с расположенного на тыльной стороне монтажного скотча. И аккуратно приклеивают молдинги. Если необходимо усилить крепление, то для этого используют стекольный клей или герметик.

Шумоизоляция дверей Лада Веста

Одним из самых проблемных мест в машине являются двери. Через двери в салон проникает больше шума, чем через все остальные элементы. Поэтому в данном случае все надо хорошо обработать, не упустив ничего. Сделав качественную шумоизоляцию дверей Лада Веста Вы сразу почувствуете разницу. Приступаем.

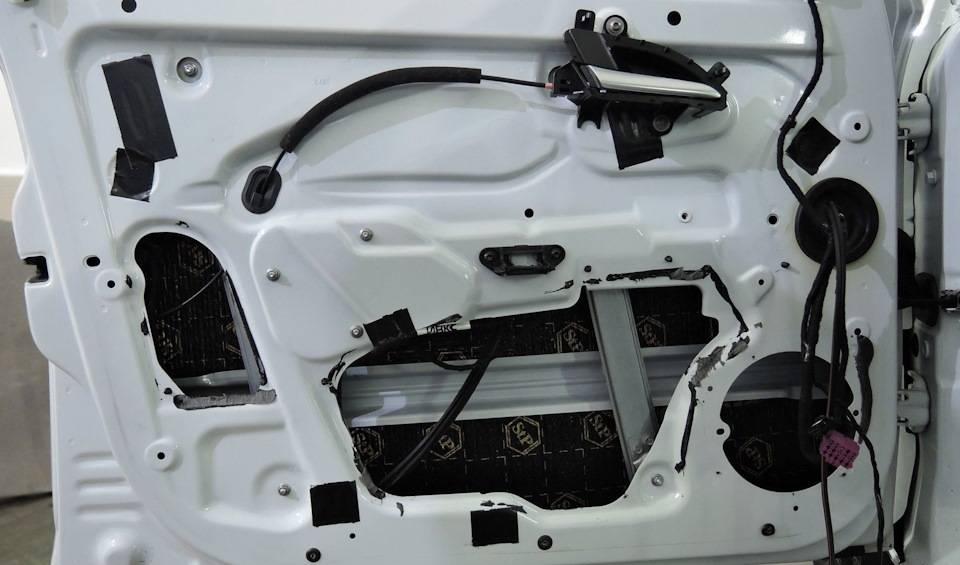

Сначала снимаем обшивки дверей. Как это делается Вы можете узнать в инструкции по эксплуатации автомобиля. Обезжириваем все, сушим и наносим первым слоем на внешнюю панель двери STP AERO.

Не забывайте, что на ребра жесткости двери клеить ничего не нужно. Прокатываем все хорошо валиком. Данный слой виброизоляции наносится для того, чтобы уменьшить естественные вибрации панели и сделать сам металл более жестким. Поверх виброизоляции клеим StP Accent Premium толщиной 10 мм. Это специальный звукопоглощающий материал, который гасит звуковые вибрации, выступает хорошей теплоизоляцией и делает звук от динамиков более качественным

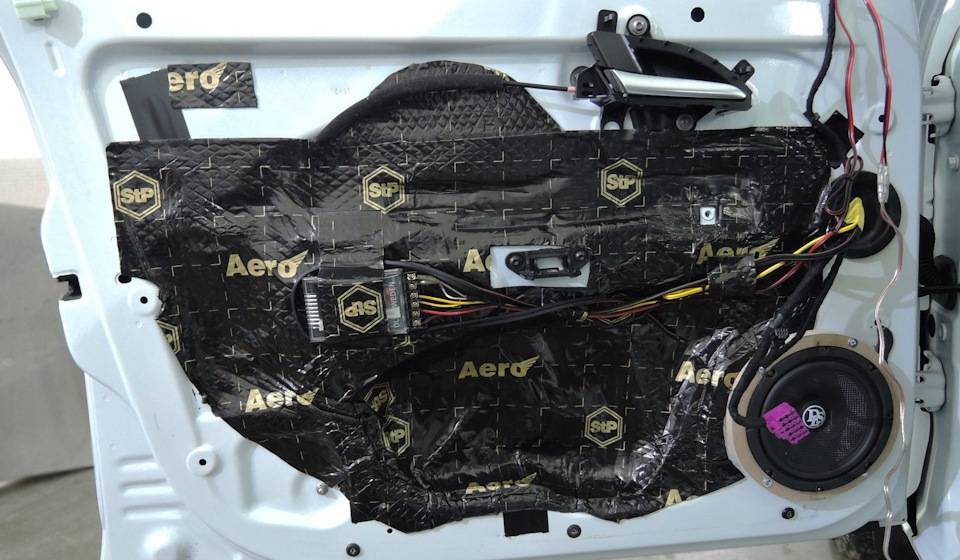

Обратите внимание, что нужно клеить листы StP Accent Premium до дренажных отверстий, отступая 3-4 см

Внутренний «слой» двери завершаем материалом STP AERO. Нужно просто заклеить все технологические отверстия, чтобы создать внутри двери закрытое пространство

Это важно не столько для шумоизоляции, а для более качественного звучания динамиков

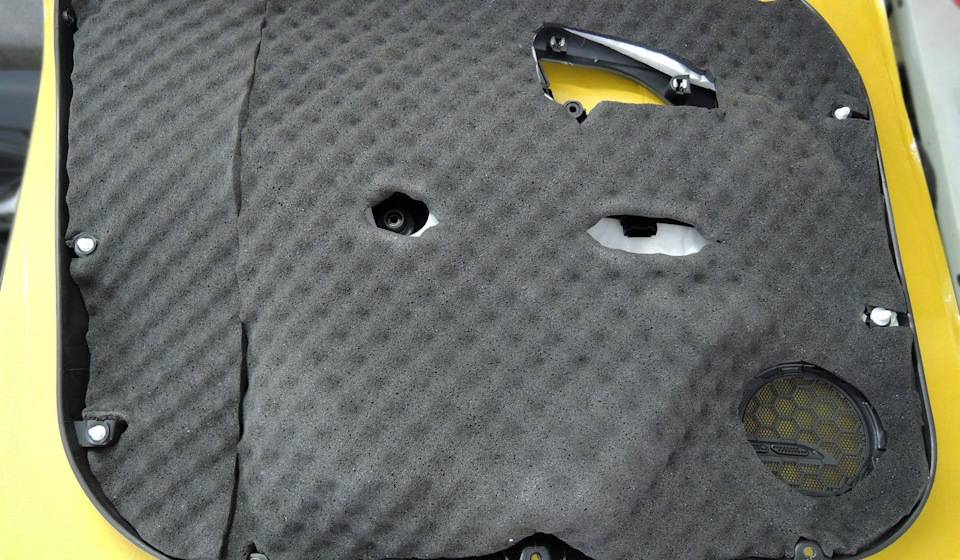

И последним этапом шумоизоляции дверей Лада Веста является обработка дверных обшивок (карт), на которые мы нанесем StP Biplast Premium 15A сплошным слоем. После проделанных действий можно собирать обшивки обратно и переходить к следующему этапу.

Демонтаж фильтра грубой очистки

Чтобы снять фильтр грубой очистки топлива Лада Веста, выполненный в виде мелкоячеистой сетки, предварительно снимается датчик уровня горючего.

В первую очередь, используя отвертку, от заборной камеры отсоединяется сливная трубка.

Затем направляющие крышки следует вывести из заборной камеры, но предварительно нужно отметить направляющую с пружиной.

Далее, выводя из зацепления 3 фиксатора, из заборной камеры вынимается корпус бензонасоса, который идет в сборе с фильтром грубой очистки.

Сам фильтрующий элемент держится за счет пружины (стопорной). Ее необходимо поддеть и снять сетку.

Как снять обшивку(дверные карты) передних дверей на Лада Веста

Обшивка снимается для ремонта механизмов, которые установлены под ней, или в случае какой-то доработки. Из инструментов понадобятся плоская отвертка, торцовый ключ с насадкой T20 (звездочка).

Выполняется следующая последовательность действий:

Снимают треугольник бокового зеркала. Деталь поддевают отверткой, отщелкивают фиксатор. Затем отсоединяют колодку с проводами;
Снизу дверцы поддевают затем снимают плафон освещения и отсоединяют от него провода;
Ключом выкручивают три самореза, крепящих обшивку снизу;
С торца сверху находят заглушку, вынимают её. Выкручивают крепежный винт, который вкручен за ней;
Внутри дверной ручки находят и выкручивают еще один винт;
Аккуратно поддевают, снимают блок, управляющий наружными зеркалами, стеклоподъемниками и центральным замком, отключают от него проводку, выкручивают крепеж, расположенный перпендикулярно дверной детали;
Начиная с нижней части, вставляют между дверцей и обшивкой отвертку, пока не будут отщелкнуты все фиксаторы.

Замена ограничителей двери ЛАДА Веста

Для крепления двери любого автомобиля используются так называемые ограничители. Если на вашей LADA Vesta штатные фиксаторы не справляются со своими обязанностями, их следует заменить – можно поставить ограничители от иномарки.

Порядок действия снятия фиксаторов следующий:

Для начала снимаем обшивку двери.
Винт ограничителя №4 выворачиваем к стойке кузова.
Гайки №5 отворачиваем к панели двери, после чего с легкостью снимаем ограничитель.
Теперь вы можете установить новый фиксатор – используйте штатный или альтернативный.

После выполнения третьей пункта плана вы также можете снять двери ЛАДА Веста, к примеру, для ремонта или замены, и только тогда осуществлять сборку в обратной последовательности.

Главная
Информация
Двери Лада Веста

Проблемы с концевиками дверей Лады Веста

Еще одна мелкая, но неприятная проблема, которая возникает у владельцев Весты – это не срабатывающие концевики дверей. Эти небольшие кнопки установлены в торцах дверей и отвечают за включение света в салоне во время их открытия. Причиной сбоев чаще всего служат недостаточно эластичные резиновые пыльники, прикрывающие кнопки. Это может случиться при сильном морозе или просто со временем, когда резина теряет свои качества, становится слишком жесткой и не позволяет механизму срабатывать.

Доработка концевиков дверей Лады Веста заключатся в следующем:

Замена штатных пыльников новыми. Лучшим вариантом являются защитные колпачки производителя «Toprun», которые не теряют эластичность даже при морозе до 40 градусов. При этом сами кнопки менять не стоит, достаточно лишь заменить резинки.
Установка пружин. Внутрь под колпачки можно установить небольшие пружинки, которые будут выталкивать шток и обеспечат постоянное срабатывание кнопок. Размер этих пружинок должен быть коло 18 мм и диаметром 12,5-13 мм. Пружинки не должны быть слишком жесткими, чтоб они не разорвали пыльники.
Еще один вариант избавления от проблемы замерзших концевиков, который не требует никаких затрат, – снятие с них пыльников на время мороза. Но решая проблему таким образом, водителю нужно помнить о том, что колпачки защищают механизм от попадания влаги и грязи и следить за их чистотой. Данную меру можно применять лишь как временную и не забывать установить пыльники обратно с наступлением теплой погоды.

Помимо вышеперечисленных методов, избавиться от проблем с несрабатыванием концевиков можно при помощи их смазки. На поверхность колпачка можно нанести любую смазку на основе лития или силикона, которая не даст им «замерзнуть» в холодную погоду.
