Коробка передач ZF: МКПП и АКПП

Обслуживание и ремонт

КамАЗы с автоматическими и механическими коробками ZF должны проходить техническое обслуживание (ТО) в условиях автосервиса, иначе возможны проблемы с гарантией. ТО заключается в замене масла. Периодичность зависит от типа КПП и условий эксплуатации машины. Чаще всего замена ГСМ производится через 45-90 тыс. км пробега, при особо сложных условиях эксплуатации — не реже 1 тыс. рабочих часов.

Контроль уровня

Заправочные объемы указаны на заводской табличке, расположенной сбоку КПП. Перед заполнением емкости сливают отработку, заливают трансмиссионную жидкость через отверстие. Проверка уровня масла осуществляется так: уровень считается правильным при достижении нижней кромки контрольного отверстия или при вытекании материала из него.

Какое масло выбрать

В коробки ZF 9S1310 ТО и ZF 16S151 подходит масло, соответствующее перечню смазочных материалов TE-ML 02. Его можно узнать во всех пунктах ТО компании. Производитель рекомендует использовать масло для трансмиссии ZF-Ecofluid M.

Объем масла в коробке ZF 9 составляет 9 л, на КамАЗ ZF 16 для стандартного монтажа — 11 л, при замене — 8 л.

Неисправности и их устранение

Если включение передач затруднено, причина — неполное выключение сцепления. В данном случае его регулируют и проверяют клапан, к которому подключается делитель. Клапан подключения должен быть всегда чистым и не закрываться. При неправильной настройке устройства возможно разрушение синхронизатора.

При попадании ржавчины, конденсата и других загрязнений из системы ресивера в клапаны и цилиндры КПП самостоятельно отключается. Устанавливают заблаговременно отвод конденсата из пневмоочистителя с водоотделителем, если он отсутствует. Слив выполняют 1 раз в неделю, зимой каждый день.

Для корректной и долговечной работы, узлы машин необходимо вовремя смазывать, поэтому мы рассмотрим какое и сколько масла в КПП КамАЗ с делителем и без нужно заливать.

Количество масла в КПП КамАЗ старого образца – пятиступенчатую без делителя, равняется 8,5 литров. Проверку уровня смазки нужно производить как можно чаще и не реже одного раза в месяц. Один раз в год должна быть проведена полная замена масла в КПП КамАЗ при условии, что пробег не превышает 90 тысяч километров. При достижении этой цифры, замену нужно выполнить раньше. Для автомобилей, работающих в сложных режимах, данная цифра сокращается вдвое. Это обусловлено быстрой выработкой ресурса масла при частом переключении скоростей, а также длительной работе на низких передачах. Масло в КПП КамАЗ проверяется с помощью индикатора, прикреплённого к заливной пробке. В механизмах распределения скоростей производства ZF-КАМА, контроль уровня осуществляется через контрольные отверстия, расположенных на картере.

Нужна КПП КАМАЗ?

Наличие делителя увеличивает применяемый объём масла в КПП КамАЗ. Для десятискоростных коробок требуется уже 12 литров трансмиссионного масла. Его замена – процесс несложный, поэтому большинство водителей знают, как поменять масло КПП КамАЗ.

Эта процедура выполняется следующим образом. Вначале выкручивается пробка заливной горловины. Затем выкручиваются две сливные заглушки в нижней части картера. В узлах, оснащённых делителем, следует вывернуть пробку из его картера. Перед сливом нужно запустить двигатель и прогреть масло для уменьшения его вязкости. Поскольку сливные заглушки снабжены магнитами для задерживания металлических частиц, их также следует тщательно очистить.

Механизмы Камского завода неприхотливы, поэтому владельцы грузовиков используют отечественное масло в КПП КамАЗ 5320 или 6520. Для этого применяется марка ТСп-15К или всесезонное МТ-16п. Концерн Лукойл производит отличную трансмиссионку марки ТМ-5 SAE 80W-90

При использовании трансмиссионки, важно учитывать погодные условия. В жарком климате необходимо применять более вязкие марки — 85W-90, при сильных морозах – более текучие — 75 W-90

Для повышения моторесурса целесообразно использовать Shell Spirax S6 AXME, Castrol Syntrax Long Life, Esso Gear Oil GX.

Сколько литров масла в КПП КамАЗ производства совместного предприятия ZF-КАМА? Для смазки этих агрегатов достаточно 8 литров смазочного материала для ZF 9S1310 и ZF 16S151, а для ZF 16S181 – 10 литров. Цифры приведены для замены, при первом заполнении нужно большее количество. Для приведённых модификаций оно составляет 9, 11 и 13л.

МКПП на «Амароке»

Шесть ступеней передач МКПП на VW Amarok обеспечивает модуль под заводским оригинальным номером 6S-450 (0С6). Коробка изготовлена бразильским предприятием ZF. Агрегат 0С6 – надежный передаточный узел, который может быть использован с любым типом двигателя. Установив на унифицированный выходной вал соответствующий фланец (для карданного или переходного валов), можно получить полный привод или вариант 4х2.

Слабые стороны

Если вы решаетесь на покупку «Фольксвагена Амарок» на механике, оцените неудобства, которые получите. Главный недостаток – само взаимодействие с коробкой, сниженный уровень комфорта. Вы постоянно будете заняты: нужно выжимать сцепление, рычагом переключать скорости, следить за оборотами двигателя. Это утомляет, особенно в городском цикле движения.

Слабые стороны МКПП

Другие слабые места механической коробки на «Фольксвагене Амарок»:

Для вождения на механике нужен опыт, чтобы научиться правильно соотносить скорости с каждой передачей и режимом работы мотора.
При некорректном переключении скоростей, когда вы не вовремя переключаетесь на высшую или низшую передачу, происходит перегрузка двигателя, ведущая к износу компонентов всей установки.
Длинный промежуток (в сравнении с автоматом «Амарок») переключения скоростей, ведь в этот момент прерывается связь мотора с трансмиссией, а значит, теряется динамика разгона.

Однако недостатки агрегата связаны более с неопытностью водителя, чем с конструкцией узла.

Сильные стороны

Описание достоинств МКПП на VW Amarok, возможно, склонит вас к покупке машины именно с такой трансмиссией.

Механические коробки вытесняются автоматами. Но МКПП устаревшими станут.

И тому есть ряд причин:

Низкая себестоимость.
Меньший вес агрегата, снижающий общую массу пикапа, что сокращает расход горючего до 15%.
Не требуется отдельная охладительная система, чего не скажешь об «Амароке» на автомате.
Хороший разгон.
Большой срок службы. Коробки 0С6 работают до 500 тыс. км пробега.
Доступные расходные материалы (например, масло).
Редкое и недорогое обслуживание: ремонт обходится дешевле автоматических модулей.
Машину легко буксировать и запустить с «толчка», если разрядился аккумулятор или проблемы с зажиганием.

Плюсы МКПП

В «Фольксвагене Амарок» на механике владельцы максимально используют внедорожный потенциал автомобиля. Водитель полностью контролирует процесс, когда едет по скользким и грязным дорогам. Используя компрессию, машину легко удержать на уклоне простым включением передачи.

Автомобили и легковые автомобили

Они могут использоваться в легковых автомобилях или легких коммерческих транспортных средствах, таких как автофургоны .

Механические трансмиссии

4-х ступенчатая продольная

S4-12 – Lotus Elite type 14 (опция) , Autocars / Reliant Sabra sports
S4-18 – Bedford Ван , Opel Blitz Van
4 DS-10 – Трансмиссия на фургонах Hanomag F20-F36 и Mercedes L206 / L306 / L307 FWD
4 DS-10/2 – Трансмиссия на фургонах Hanomag F20-F36 и Mercedes L206 / L306 / L307 FWD

5-ступенчатая продольная

5 DS 25 – коробка передач, установленная на Ford GT40 MK1 и MK3, De Tomaso Mangusta , De Tomaso Pantera , Maserati Bora , Lancia 037 , BMW M1 ,
5 DS 25 – трансмиссия, установленная на Michelotti Pura с 1988 г. по настоящее время
S5D 310Z – установлен на
S5D 320Z – установлен на BMW E36 328i
S5-16
S5-17
S5-18 – Alfa Romeo Alfa 6 , BMW 2002 turbo , Fiat Dino , Fiat 130 , Maserati Biturbo , Maserati Quattroporte , Opel Kadett C GTE , Talbot Sunbeam Lotus , Renault Master van
S5-20 – Maserati Mistral , Maserati Sebring , Maserati Mexico , Maserati Quattroporte I , Mercedes-Benz W112 и Mercedes-Benz W113
S5-325 – Aston Martin DB5 DB6, Maserati Ghibli, Iso
S5-24 – Aston Martin DBS , Maserati Quattroporte III
S5-31
S5-39 – BMW 3 серии (E46) , BMW 5 серии (E39) , BMW 7 серии (E38) , BMW X5 (E53)
С5-42 – 1987–1995 гг.
S5-47 – 1996 – настоящее время

6-ступенчатая продольная

S6-37 – (BMW 3 серии (E46), 4 серии, 5 серии, 6 серии)
S6-40 – 1989–1996 (Lotus Carlton / Omega, Chevrolet Corvette, VN Holden Commodore SS Group A)
S6-45 – (Jaguar F-Type V6, BMW 135i / 235i / 335i)
S6-53 – (Alfa Romeo Giulia Quadrifoglio , Jaguar S-Type Diesel, Land Rover Discovery 3/4, BMW 5 series E60 530d)
S6-650 – ( пикапы Ford F-Series Super Duty, пикапы GM 2500HD и 3500)

S7-45 – Приложения Porsche

Автоматические трансмиссии

3-х ступенчатый авто

3HP12 – продольная, первая АКПП ZF для легковых автомобилей 1965–1977 гг.
3HP20 – продольный 1967– ??
3HP22 – продольный 1975–1990
3HP22 – поперечный

4-ступенчатая автоматическая

4HP14 – поперечный 1987–2001 гг.
4HP16 – поперечный 2004–2008 гг.
4HP18 – продольный 1987–1998
4HP18 – поперечный 1987–1999
4HP20 – поперечный с 1995 г. по настоящее время
4HP22 – продольный 1980–2003 гг.
4HP24 – продольный 1987–2004 гг.

6-ступенчатая автоматическая

6HP19 – продольная уменьшенная версия 6HP26
6HP21 – продольный 2 поколения от 6HP19 2007 – ???
6HP26 – продольный 2000 – ???
6HP28 – продольный 2 поколения от 6HP26 2007 – ???
6HP32 – продольная увеличенная версия 6HP26
6HP34 – продольный 2-го поколения 6HP32 (планировался, но в производство так и не пошел)

7-ступенчатое двойное сцепление

7DT – продольный 2009 – ??? (два варианта коробки передач с двойным сцеплением Porsche PDK ):

Первый вариант, 7DT-45, использовался в моделях 911 Carrera , 2009 997 Carrera и Carrera S; 2009 Cayman и Boxster, а также версия с более высоким крутящим моментом, 7DT-70 в 911 Turbo 2010 года.

Второй вариант, 7DT-75, используется в Panamera и Macan .

8-ступенчатое двойное сцепление

8DT – продольный с 2016 г. по настоящее время Коробка передач с двойным сцеплением Porsche PDK запускается в 2016 г. Panamera Bentley Continental GT (MY2018) также получает ее версию. Лимитированная серия Aston Martin Valhalla V6 Hybrid.

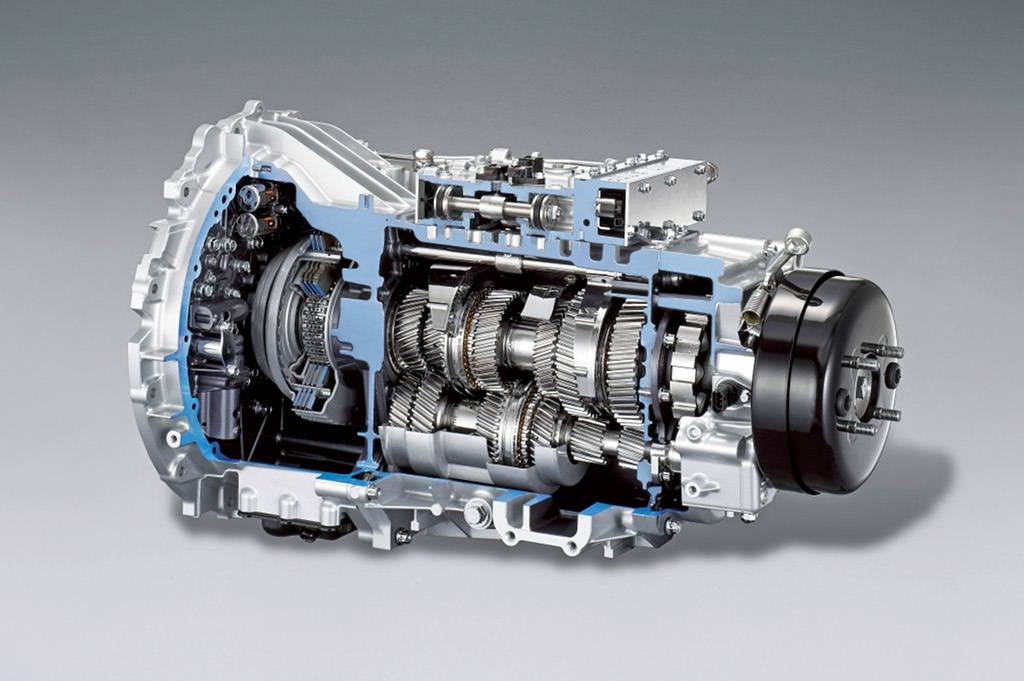

Устройство и принцип работы

Каждая разновидность коробки передач ZF на КамАЗ имеет свое устройство. Так, 6-ступенчатые модели ZF 6S — механические, имеют синхронизаторы на 1, 2, 3, 4, 5 и 6 передачах.

КПП ZF 9S1310 включает:

4-ступенчатый редуктор с пониженной скоростью и обратным ходом с кулачковыми муфтами;
планетарный демультипликатор, удваивающий количество передач.

В результате образуются 9 скоростей для езды передним ходом и 1 — задним. 4-ступенчатая часть характеризуется механическим переключением и имеет сервошифт. Схема переключения передач — «двойное Н» или «каскадное Н».

Демультипликатор имеет клапан и пневмоцилиндр двойного действия и обеспечивает:

при «двойном Н» — автопереключение при перемещении из ряда 3/4 в 5/6 и наоборот;
при «каскадном Н» — преселекторное переключение на рычаге переключения передач.

В коробках передач ЗФ Ecomid шестерни приводятся в действие синхронизаторами, процесс осуществляется такими способами:

без двойного выключения сцепления при установке с низших на высшие скорости;
без участия акселератора и выключения сцепления при переходе с высших на низшие передачи.

КПП ZF 16 была создана для тяжелых грузовиков, ведь чем больше дифференциация ступеней, тем меньше нагрузки оказывается на двигатель, автомобиль быстрее разгоняется. Конструкция коробки передач зф 16 с 151 предполагает наличие синхронизатора, что намного упрощает процесс переключения передач, продлевает срок работы двигателя, сцепления и самой КПП.

16-скоростная модель КПП ZF 16S151 состоит из:

редуктора;
демультипликатора;
переднего делителя.

Редуктор представляет собой синхронизированный узел с 4 передачами, имеющий переключающие валы заднего или переднего моста, сервоустройство Servoshift. Включение задней скорости обеспечивается зубчатой муфтой, установка передач — по схеме «двойное Н» или «налагающееся Н».

Демультипликатор переключает скорости в 2 режимах:

при переходе между 3/4 и 5/6 и наоборот, осуществляемом по схеме «двойное Н»;
с помощью преселектора по схеме «налагающееся Н».

Сервошифт — пневмомеханический орган управления с главным цилиндром.

Для осуществления переключения необходимо пневмоусиление. КПП может быть укомплектована коробкой отбора мощности и гидродинамическим тормозом-замедлителем. При большем количестве скоростей уменьшается нагрузка, перемещение транспорта по дороге становится ровнее, на 15% понижается расход топлива.

Технические характеристики

Камазовским агрегатам ZF 9S1310 ТО присущи такие характеристики:

Максимальный входной крутящий момент — 1300 Н*м.
Передаточные отношения:
- для хода вперед — 9,48-0,75;
- заднего хода — 8,97.
Тип тахометра — электронный, z=8.
Вес — 190 кг.
Угол наклона КПП — до 3°.
Максимальное давление воздуха — 10 бар.

Эксплуатационные параметры КПП на КамАЗ ZF 16:

Входной крутящий момент — 1850 Н*м.
Передаточные числа:
- для движения вперед — 16,41-1,00;
- движения назад — 15,36-12,92.
Тип спидометра — электронный, z=6.
Конструкционный вес — 289 кг.
Наклон КПП — 0-3°.
Нормированное воздушное давление — 6,2-10 бар.

ТТХ коробки передач ZF 6S 700:

Вес – 100 кг (без учета масла)
Высота – 79 см
Длина – 96 см
Ширина – 150 см
Входной крутящий момент (макс.) – 700 Н*м
Передаточные числа: 1-0,6/ 2-3,32/ 3-2,07/ 4-1,40/ 5-1,00/ 6-0,79/ R-5,58

Такая МКПП используется в автомобилях КАМАЗ 4308, 43253. Более детальные характеристики, такие как объем масла и его тип, можно найти в руководстве по эксплуатации, идущим в комплекте с коробкой передач.

Опель Вектра

Замена МКПП на АКПП обойдется в районе 30000–50000 рублей. Может быть, проще поменять автомат, ведь его цена всего 20000–25000 рублей. Расход изменится всего на половину литра. Те, кто перешли на МКПП на этих автомобилях жалуются, что не получили солидного прироста динамики и приобрели проблемы с электроникой. Это разумно только в том случае, если АКПП летит чаще 1 раза в 2 года. Более разумно установить на АКПП дополнительный магистральный фильтр очистки и дополнительный радиатор охлаждения.

Для Опель Вектра понадобится:

МКПП для двигателя Вектра с подушками (заднюю от автомата можно оставить);

кулиса;
маховик двигателя и крепления к нему;
сцепление в сборе;
комплект педалей;
ручка КПП;
трос спидометра, от АКПП Вектра не подойдет;

Также для Вектра понадобится поколдовать с фонарями и стартером.

Для Опель Вектра понадобится поколдовать также со стартером

Коробки передач ZF КАМА / «ЦФ КАМА»

С 2005 года в Набережных Челнах работает совместное предприятие ZF KAMA, которое сначала производило сборку немецких коробок передач, а с 2010 года на предприятии начали проводиться работы по локализации производстве немецких КПП в России. К сегодняшнему дню коробки передач ZF практически полностью собираются из российских комплектующих, общий объем производства достигает 20 тысяч КПП в год.

Изначально предприятие ZF KAMA собирало коробки только для грузовых автомобилей КАМАЗ. Сейчас количество моделей грузовиков, оснащаемых этими КПП, постоянно растет. Недавно — в 2012 году — продукция из Набережных Челнов стала поставляться на завод «Урал» и MAN в России, а также в Республику Беларусь, на предприятие МАЗ-МАН. Поэтому сейчас на дорогах можно встретить все больше отечественных грузовых автомобилей с немецкими коробками передач.

На сегодняшний день заводом производится три модели КПП ZF:

Механическая 9-ступенчатая коробка передач, предназначенная для среднетоннажных грузовиков грузоподъемностью до 16 тонн. Данная КПП устанавливается на автомобили КАМАЗ моделей 65115 (самосвал), 65116 (седельный тягач) и других, также она поставляется на автозавод «Урал».

Механическая 16-ступенчатая коробка передач, предназначенная для применения на грузовых автомобилях грузоподъемностью до 40 тонн. Широко применяется на автомобилях КАМАЗ, также данная КПП поставляется на завод МАЗ.

ZF AS Tronic 12 S 1930 TO

Новая автоматизированная 12-ступенчатая коробка передач для грузовых автомобилей. В настоящее время ограниченно устанавливается на тяжелые автомобили КАМАЗ.

Также предприятие ZF KAMA производило или будет производить несколько других типов коробок передач. В частности, на многие автомобили КАМАЗ все еще устанавливаются 9-ступенчатые МКПП ZF 9S 109 и 16-ступенчатые МКПП ZF 16S 151, которые сейчас постепенно заменяются более новыми ZF 9S 1310 TO и ZF 16S 1820 ТО. А на завод MAN в России поставляются 16-ступенчатые ZF 16S 2520, имеющие незначительные отличия от других КПП семейства Ecosplit.

Трансмиссионное масло ZF-Ecofluid M

Данное масло, специально разработано для коммерческого транспорта. В отличие от минеральных масел, которые необходимо менять каждый год, использование синтетического продукта позволяет увеличить интервалы между последующими заменами до трёх лет. Это экономит не только финансовые средства, но и снижает уровень загрязнённости окружающей среды.

По сравнению с минеральными и полусинтетическими трансмиссионными маслами ZF-Ecofluid M повышает эффективность работы всех систем трансмиссии. Это, в свою очередь, позволяет снизить расход топлива на 1%, что дает существенную экономию за год эксплуатации автомобиля. Ecofluid M подходит для одновременного использования в корпусе коробки передач ZF последнего поколения с углеродными синхронизаторами.

Рекомендуемые здесь интервалы замены масла для ZF-EcoFluid M соответствуют лишь в условиях отвода воздуха через шланг в сухом пространстве. В коробках, которые были заполнены на заводе маслом 02E (ZF Ecofluid M), масло не нужно менять в течение первых 2 лет эксплуатации грузовика. Однако, если в течение этого периода коробка ремонтируется, необходимо повторная замена масла.

Исключением из этого правила являются обстоятельства, связанные с превышением часов работы и превышения пробега. В этом случае замена производится гораздо раньше. Количество масла, которое было залито на заводе, как правило, указывается на заводской табличке, расположенной сбоку от коробки передач.

Смена масла

Слив отработанного масла

Рис. 11 Положение пробок (вид снизу) показано для модели 9 S 1110 1 Отверстие для заправки масла (60 Нм) 2 Резьбовая пробка маслосливного отверстия (60 Нм) 3 Магнитная пробка маслосливного отверстия (120 Нм)

ОСТОРОЖНО

Масло не должно попадать в почву, грунтовые воды или канализацию. Переливающееся масло собирать в подходящую емкость и утилизировать без загрязнения окружающей среды.

УКАЗАНИЕ Как правило: производить смену масла по завершении длинной поездки, пока трансмиссионное масло еще разогретое и текучее.

ОПАСНОСТЬ Касание коробки передач, а также трансмиссионного масла может вести к ожогам!

Для слива масла отвинтить обе резьбовые пробки сливных отверстий с нижней стороны коробки передач (Рис. 11, Поз. 2 и 3), у дополнительных агрегатов также их пробки отверстий слива масла. У пробки (2) перед завинчиванием обратно заменить уплотнительное кольцо. Очистить магнит пробки (3) перед завинчиванием обратно от возможно налипших частиц износа, и заменить уплотнительное кольцо.

Заправка масла

Производить заправку масла при стоящем горизонтально транспортном средстве. Перед открытием отверстия для заправки масла (см. раздел 11, Поз.1), которое одновременно служит для контроля переливания и уровня масла, нужно очистить поверхность около пробки.

УКАЗАНИЕ При заправке необходимо залить в отверстие для заправки столько нового масла, пока оно не будет переливаться!

ОПАСНОСТЬ! Слишком малый объем масла ведет к недостаточной смазке, и особо опасно проявляет себя при движении в горах. Слишком большой объем масла ведет вследствие вспенивания масла к перегреву коробки передач.

Контроль уровня масла

ОПАСНОСТЬ малый объем масла в коробке переключения передач ведет к ее повреждению.

Регулярно проверяйте уровень масла коробки передач.

Контроль уровня масла только при стоящем горизонтально транспортном средстве.
Не производить контроль уровня масла непосредственно после поездки (ошибочный результат проверки). Производить контроль только после того, как трансмиссионное масло остыло (< 40 °C).
Вывинтить резьбовую пробку отверстия для заправки масла (раздел 4.2.2)
Если уровень масла опустился ниже края отверстия для заправки масла, необходимо долить масло (раздел 4.2.2).

УКАЗАНИЕ При каждом контроле нужно проверять коробку переключения передач на герметичность.

Техническое обслуживание и ремонт

Регулярно производите техническое обслуживание КПП от ZF на своем автомобиле Камаз. Это повысит ресурс ее использования и сведет к минимуму возможные неисправности в период эксплуатации.

Ремонт КПП ZF рекомендуется производить только в сертифицированных сервисных центрах или у опытных мастеров, которые разобрали и собрали не одну такой коробку передач.

Список сертифицированных центров ZF Friedrichshafen AG

№ п/п	Наименование организации	Адрес	Телефон/Факс
1.	ООО «СИБМАП»	1 ул. Байкальская, 277А, г. Иркутск, Россия	8-3952-560730/ 8-3952-142117
2.	ООО «АвтомагистральСервис»	Стройбаза, база 4Б, г. Набережные Челны, Россия	8-8552-443050 8-8552-443050
3.	ООО «ZF Сервис Сибирь»	Новосибирская область, пос. Красный Восток, ул. Советская, 62А, Россия	8-383-3350505, 8-383-3350506/ 8-383-3350507
4.	ООО «СКИВ Мастер Сервис»	Челябинская область, г. Миасс, ул. 60 лет Октября, 19, Россия	8-3513-562522/ 8-3513-561488
5.	ООО «М 4»	ул. Промышленная, 2, г. Аксай, Ростовская область, Россия	8-863-2292777, 8-863-2268860/ 8-863-2468689
6.	ООО «ВолгаСкан- Центр»	ул. Пушкина, 67 г. Волжский, Волгоградская область, Россия	8-8443-297184/ 8-8443-298951
7.	Торговый дом «Литер – НН»	Ореховская ул., 80, 603069, Н. Новгород, Россия	8-8312-949174/ 8-8312-564341
8.	ООО «Трак Сервис 36»	ул. Василия Петушкова, 3, 125373, Москва, Россия	8-495-5140569/ 8-495-4906208
9.	ЦФ – Сервис на Мосгортрансе	ул. Матросская тишина, 1517, Москва, Россия	8-495-2680045
10.	ООО «ЦФ Руссия»	ул. Стрельбищенская, 1А, С.-Петербург, Россия	8-812-4499203
11.	Автодом Энергия ГмбХ	ул. Тимирязева, 68, Минск Республика Беларусь	+375-17-2268035/ +375-17-2268024
12.	ТОО «СВС-Транс»	ул. Майлина, 85, Алматы, Казахстан	007-3272-579273 007-3272-505868
13.	Трак Центр Лтд.	ул. Чапаева, 1, Гостомель, Киевская область, Украина	+380-44-9795056/ +380-44-9795043

Замена масла

Масло следует заливать только то, которое рекомендовано заводом изготовителем (спецификация ZF TE-ML 01). При первичном заполнении коробки передач требуется 11 л. масла, при очередной смене 8 л. Максимальный интервал замены масла составляет 90 тыс.км. пробега, минимальный – ежегодно. Если автомобиль Камаз с коробкой ZF эксплуатируется на строительных площадках или в тяжелых погодных условиях, то замену масла рекомендуется производить через 45 тыс. км. пробега или через 1000 моточасов работ двигателя.

Периодичность замены масла

Тяжелые условия эксплуатации:
- 02A – 1 год или 60 000 км.
- 02B, 02C, 02H – 1 год или 120 000 км.
- 02D, 02E, 02L – 2 года или 240 000 км.
Магистральные перевозки:
- 02A – 1 год или 90 000 км
- 02B, 02C, 02H – 1 год или 160 000 км.
- 02D, 02E, 02L – 2 года или 300 000 км.

Замену масла в КПП следует производить при горячем двигателе. Открутите сливную пробку и слейте отработанное масло. Очистите магнитом сливное отверстие и сливную пробку от металлической стружки. Замените прокладку и закрутите пробки с моментом 60 Нм. Залейте масло через маслозаливное отверстие до тех пор, пока уровень его не достигнет нижнего края отверстия или будет уже выливаться из него.

Не допускайте низкого уровня масла в КПП. Это может привести к серьезным повреждениям коробки. Для проверки уровня масла поставьте автомобиль на горизонтальную площадку и дайте маслу остыть до температуры ниже 40 С.

Проверка сцепления

Для того, чтобы синхронизаторы в коробке работали долго, должно безупречно работать и сцепление. Для его проверки сделайте следующее:

На холостых оборотах выжмите сцепление.
Не позднее чем через 20 секунд медленно и аккуратно включите заднюю передачу.

Если при этом будет слышен скрежет, то сцепление нужно регулировать или полностью проверить его работоспособность.

Вентиляция КПП

Т.к. при движении автомобиля в коробке передач происходит нагрев масла, то внутри образуется повышенное давление. Для сброса излишнего давления вверху корпуса коробки есть специальный сапун. Периодически проверяйте его чистоту.

Заводская табличка

Заводская табличка расположена в верхней части корпуса коробки передач. Обычно от туда вам потребуется только три позиции:

Номер КПП по спецификации.
Тип КПП.
Серийный номер КПП.

Коробка передач ЗФ (ZF): механические и автоматические трансмиссии
