Устранение других неисправностей
Среди мелких неполадок чаще всего встречаются проблемы с холостым ходом. Они решаются в зависимости от причины:
- Не срабатывает электрический клапан, открывающий жиклёр холостого хода. Проверьте подачу напряжения к нему при включённом зажигании, а потом выкрутите клапан и посмотрите, как он втягивает иглу. Если этого не происходит, замените деталь.
- Засорился жиклёр холостого хода. Опять же, открутите клапан и продуйте калиброванное отверстие.
- Раскисло резиновое уплотнительное кольцо на клапане. В результате возникает подсос воздуха, отчего мотор работает нестабильно. Поменяйте уплотнение.
- Порвалось или раскисло резиновое колечко, уплотняющее канал холостого хода. Надето на тонкую трубочку из латуни, запрессованную в корпус карбюратора. Чтобы до неё добраться, надо демонтировать крышку агрегата.
- Засорились каналы, подающие топливную смесь для работы на холостом ходу. Вопрос решается промывкой и продувкой, как это описывалось в предыдущем разделе.
Клапан холостого хода с жиклером
Замена диафрагмы пускового устройства
Когда машина глохнет при холодном запуске, нужно поменять диафрагму пускового механизма. Из-за прорыва она не оттягивает воздушную заслонку, отчего двигатель «задыхается». Узел находится с правой стороны (по ходу движения), его квадратная крышка держится на 4 винтах. Открутите их и смените диафрагму.
Замена диафрагмы насоса — ускорителя
Когда при нажатии на акселератор и разгоне авто ощущается «провал», ваши действия должны быть такими:
- Проверьте диафрагму насоса — ускорителя, расположенную под крышкой на левой стенке карбюратора (по направлению движения машины). Если она порвалась, замените.
- Демонтируйте корпус воздушного фильтра и верхнюю крышку «Солекса». Под ней отыщите распылители, встроенные в диффузоры подачи топлива. Подденьте их отвёрткой, вытащите и продуйте. Поменяйте резиновое колечко, если оно порвалось.
- Попробуйте, насколько хорошо рычаг насоса-ускорителя нажимает на диафрагму. При обнаружении люфта смените этот рычажок.

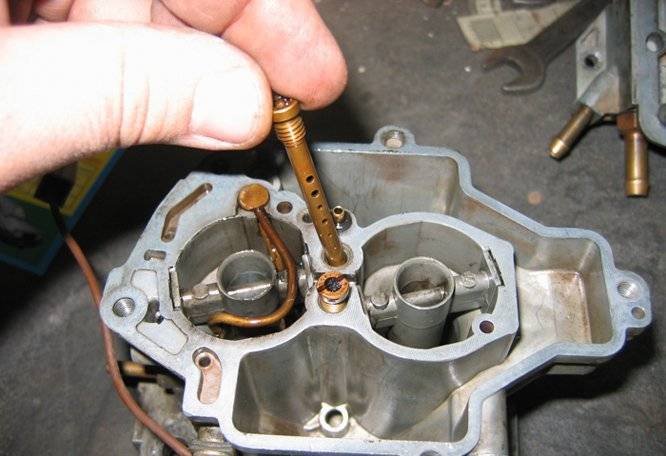

Распылители извлекаются с помощью отвёртки
Последняя неисправность кроется в электронном блоке ЭПХХ, управляющем работой электрического клапана. Если «восьмёрка» глохнет при движении накатом на передаче, то причина — именно этот блок. Поменять его не проблема, цена этой детали невелика.
Замена блока ЭПХХ
Как правило, после устранения перечисленных неполадок регулировка карбюратора не требуется. Но если вы заметили изменение оборотов в ту или иную сторону, то настройки можно слегка подкорректировать.
Устройство карбюратора Солекс 21083
Карбюраторы типа «Солекс» стали применяться на российских (советских) автомобилях с середины 80-х годов прошлого века, сначала они ставились на машину ВАЗ-2108. Первые карбюраторы предназначались для работы с двигателями 1100 и 1300 см³, и они имели маркировку ДААЗ-2108. Позднее была разработана модель Солекс 21083, и цифровой индекс означает, что устройство предназначено для установки на двигатели ВАЗ-21083 объемом 1,5 литра.
Карбюратор служит для приготовления топливной смеси, на которой работает мотор, обеспечивает бесперебойную стабильную работу силового агрегата на любых оборотах и нагрузках. Solex-21083 состоит из следующих основных частей:
- основного корпуса, в котором находятся диффузоры, главная дозирующая система (ГДС), система холостого хода, экономайзер и ускорительный насос;
- крышки с воздушной заслонкой, поплавками, электромагнитным клапаном, пусковым устройством холодного ДВС.
Карбюратор Солекс – двухкамерный, топливные жиклеры ГДС находятся посередине камер в самой глубине основного корпуса, сверху их устанавливаются воздушные жиклеры ГДС. В устройстве карбюратора Солекс 21083 предусмотрен блок подогрева топливовоздушной смеси, к которому подсоединяются шланги системы охлаждения. Дроссельные заслонки находятся внизу основного корпуса и открываются последовательно, открытие заслонки во второй камере обеспечивается за счет рычагов привода.
В крышке имеется два патрубка – один из них предназначен для подачи топлива в карбюратор, второй является обратным и служит для возврата излишком топлива в бензобак, также за счет «обратки» снижается давление в топливной системе.
Карбюратор
Внешний вид карбюратора
1 – блок подогрева зоны дроссельной заслонки; 2 – штуцер вентиляции картера двигателя; 3 – крышка ускорительного насоса; 4 – электромагнитный запорный клапан; 5 – крышка карбюратора; 6 – шпилька крепления воздушного фильтра; 7 – рычаг управления воздушной заслонкой; 8 – крышка пускового устройства; 9 – сектор рычага привода дроссельных заслонок;
10 – колодка провода датчика-винта ЭПХХ; 11 – регулировочный винт «количества» смеси холостого хода; 12 – крышка экономайзера; 13 – корпус карбюратора; 14 – штуцер подачи топлива; 15 – штуцер отвода топлива; 16 – регулировочный винт состава смеси холостого хода (по стрелке); 17 – штуцер для подачи разрежения к вакуумному регулятору зажигания.

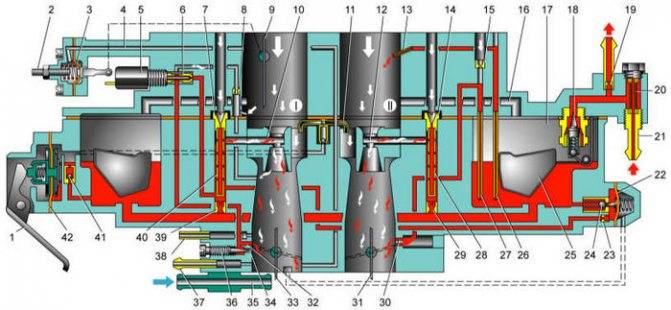

Схема устройства и работы карбюратора
I – первая камера; II – вторая камера; 1 – рычаг привода ускорительного насоса; 2 – регулировочный винт; 3 – диафрагма пускового устройства; 4 – воздушный канал пускового устройства; 5 – электромагнитный запорный клапан; 6 – топливный жиклер холостого хода; 7 – главный воздушный жиклер первой камеры; 8 – воздушный жиклер холостого хода; 9 – воздушная заслонка; 10 – распылитель главной дозирующей системы первой камеры; 11 – распылители ускорительного насоса; 12 – распылитель главной дозирующей системы второй камеры; 13 – распылитель эконостата; 14 – главный воздушный жиклер второй камеры; 15 – воздушный жиклер переходной системы второй камеры; 16 – канал балансировки поплавковой камеры; 17 – поплавковая камера; 18 – игольчатый клапан; 19 – калиброванное отверстие перепуска топлива в бак; 20 – топливный фильтр карбюратора; 21 – штуцер подачи топлива; 22 – диафрагма экономайзера мощностных режимов; 23 – топливный жиклер экономайзера мощностных режимов; 24 – шариковый клапан экономайзера мощностных режимов; 25 – поплавок; 26 – топливный жиклер эконостата с трубкой; 27 – топливный жиклер переходной системы второй камеры с трубкой; 28 – эмульсионная трубка второй камеры; 29 – главный топливный жиклер второй камеры; 30 – выходные отверстия переходной системы второй камеры; 31, 33 – дроссельные заслонки; 32 – щель переходной системы первой камеры; 34 – выходное отверстие системы холостого хода; 35 – блок подогрева зоны дроссельной заслонки; 36 – регулировочный винт состава (винт «качества») смеси холостого хода; 37 – штуцер вентиляции картера двигателя; 38 – штуцер для подачи разрежения к вакуумному регулятору зажигания; 39 – главный топливный жиклер первой камеры; 40 – эмульсионная трубка первой камеры; 41 – шариковый клапан ускорительного насоса; 42 – диафрагма ускорительного насоса.
Для приготовления топливно-воздушной смеси необходимого состава (в зависимости от режима двигателя) служит карбюратор. На двигателях -2108, -21081 и -21083 устанавливаются карбюраторы типа «Солекс» — эмульсионного типа, двухкамерные, с последовательным открытием дроссельных заслонок. Привод дроссельных заслонок — механический, тросовый. Карбюраторы имеют сбалансированную поплавковую камеру, систему отвода картерных газов, подогрев зоны дроссельной заслонки первой камеры, пусковое устройство с ручным управлением, электромагнитный запорный клапан холостого хода. Двигатель -21081 комплектуется карбюратором 21081-1107010, двигатель -2108 — карбюратором 2108-1107010, двигатель -21083 — карбюратором 21083-1107010. Эти карбюраторы конструктивно сходны и различаются только проходными сечениями жиклеров.
Как функционирует карбюратор «восьмерки»?
Бензин через клапан и фильтр подается в поплавковое устройство (в камеру с двумя секциями). Требуемый уровень горючего в этом двухсекционном устройстве поддерживает упомянутый клапан (он имеет игольчатую форму). Из описываемой камеры бензин через топливные жиклеры карбюратора направляется в эмульсионные колодцы. В них топливо соединяется с воздухом, подаваемым через соответствующие жиклеры. Получившаяся композиция затем отправляется в диффузоры.
Это становится возможным благодаря пусковому механизму. Водитель управляет им рукояткой «подсоса». Когда он до упора вытягивает ее, совершается поворот по оси воздушной заслонки и ее закрытие. При этом камера слегка (на один миллиметр) приоткрывается. После запуска мотора наблюдается увеличение во впускном коллекторе величины разрежения, которое направляется в полость пускового механизма.
Его диафрагма за счет полученного разрежения приоткрывает на показатель пускового зазора (около 3,5 миллиметров) воздушную заслонку. Когда водитель утапливает рукоятку «подсоса», отмечается уменьшение пусковых зазоров. Если нажать на педаль газа при вытянутой рукоятке, заслонка второй камеры закрывается, а первой открывается. За счет этой схемы езда на непрогретом двигателе становится более комфортной (так как отсутствуют провалы и рывки машины).
Отбор горючего из эмульсионного отсека (так называемого колодца) осуществляется механизмом холостого хода (ХХ). Бензин подается через жиклеры ХХ и соединяется с воздухом. Эта композиция через специальное отверстие идет под заслонку дроссельного узла. При помощи двух винтов выполняется контроль открытия дросселя на ХХ:
- при открытии (частичном) заслонки второй камеры, смесь горючего и воздуха отправляется в нее через отверстие;
- если же открывают заслонку первой камеры, горючая композиция проходит через вертикальный зазор.

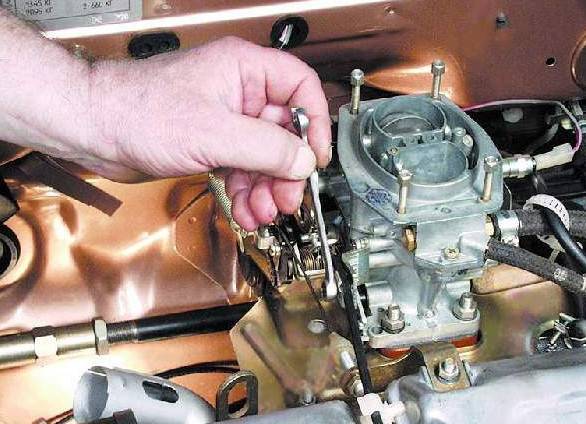

Снятие и установка Solex
Для того чтобы произвести ремонт или продувку (промывку) карбюратора, его необходимо снять. Снимается узел достаточно просто, это может сделать практически любой автомобилист самостоятельно. Снимаем устройство следующим образом:
- выключаем зажигание, в первую очередь производим съем корпуса воздушного фильтра;
- демонтируем с привода дроссельной заслонки возвратную пружину;
- отсоединяем трос газа;
- отворачиваем крепления тросика подсоса;
- откручиваем четыре гайки, на которых крепится сам корпус карбюратора;
- демонтируем узел.
Установка производится в обратной последовательности.
Настройка Солекса
Очень многие водители стремятся установить на свой автомобиль карбюратор типа Солекс, так как на данный момент, этот карбюратор считается одним из лучших. Он отлично работает в любых условиях, даже при серьезном переливе. Многие ошибочно полагают, что самое сложное в данной ситуации – установка карбюратора, но на самом деле его настройка и регулировка также нередко вызывает сложности.
Некоторые предпочитают передавать работу по установке или настройке карбюраторов специально обученным людям, однако, большинство автомобилистов стремятся делать всю возможную работу самостоятельно, испытывают к этому большой интерес.
Порядок настройки карбюратора выглядит следующим образом:
Выставляем уровень в поплавковых камерах. Как правило, в мануале уровень выставляется при помощи специальных поплавков при помощи специального шаблона. Это непростой способ, если нет специальной заводской настройки. Если же заводской настройки нет – сделать ее нужно самостоятельно. Для этого необходимо завести двигатель и дать ему несколько минут для разогрева. Потом глушим двигатель и снимаем топливный шланг
Делать это нужно осторожно, так как из шланга выливается немало бензина. Если бензин под давлением польется в камеру – показания будут смазаны
Теперь откручиваем крышку карбюратора и снимаем трос подсоса. Аккуратно, горизонтально, поднимаем крышку карбюратора. В противном случае поплавки будут повреждены. Необходимо измерить расстояние от поверхности бензина до крышки самого Солекса. Мерить нужно в каждой камере, так как уровень в них не одинаковый, а значит и расстояние будет разным. Нормой является 25-35 мм. Для расчетов следует брать среднее значение двух камер. В случае, если уровень меньше или больше нормы, необходимо отогнуть поплавок в нужную сторону и слить часть бензина. Важный момент – нельзя регулировать уровень бензина не заводя двигатель, так как на заведенном в конечном итоге получите перелив бензина.
Второй этап настройки – установка холостого хода двигателя. Для этого двигатель рекомендуется прогреть до нормального температурного режима. После этого двигатель глушат и начинают настройку. Теперь при помощи отвертки необходимо найти винт качества смеси в отверстии подошвы карбюратора, этот винт следует повернуть направо до упора, но без применения силы. После этого следует аккуратно завести двигатель и убрать подсос. При помощи винта устанавливают допустимое минимальное количество оборотов. Оно должно обеспечивать постоянную, устойчивую работу двигателя и при этом его разряжение должно быть минимальным. Нормальное количество оборотов – 500 – 1200, в этом случае можно точно сказать, что карбюратор в порядке. Винт качества заворачиваем до тех пор, пока двигатель не начнет работать неустойчиво. Потом возвращаем его на нормальную работу путем поворота на 1-2 оборота назад.Теперь нужно выставить обороты, оптимальным значением является 800-900 оборотов, но это число следует регулировать индивидуально. Винт крутят до тех пор, пока не поймают оптимальное соотношение.
При настройке холостого хода могут возникнуть некоторые трудности. Очень часто бывает так, что при вращении винта качества двигатель не реагирует на него. В нормальном случае он должен работать нестабильно, винтом можно его регулировать. Если же этого не происходит – значит в канал холостого хода попадает бензин и винт не может его перекрыть. Причиной возникновения такой ситуации может служить слишком большой жиклер, если плохо закручена заглушка, а также если сам жиклер деформирован. Диагностика проблемы может быть проведена так – на работающем в режиме холостого хода двигателе снимают клапан. При этом двигатель должен заглохнуть. Если двигатель выключился – проблема в большом жиклере. Если же нет – значит бензин поступает мимо жиклера. В этом случае нужно проверить стопорный винт второй камеры, который обеспечивает плавность открытия дроссельной заслонки.
Схема и принцип работы
Виды и модификации карбюраторов для данного автомобиля могут быть самыми различными, но принцип работы остается прежним.
При холодном пуске движка, водитель закрывает воздушную заслонку, чтобы ограничить приток воздуха и увеличить количество бензина. Это позволяет облегчить запуск и вывести обороты, необходимые для стабильной работы.
Карбюратор 21073 дааз устройство и принцип работы: схема устройства и работы карбюратора I — первая камера; II — вторая камера; 1 — рычаг привода ускорительного насоса; 2 — регулировочный винт пускового устройства: 3 — диафрагма пускового устройства; 4 — воздушный канал пускового устройства; 5 — электромагнитный запорный клапан; 6 — топливный жиклер холостого хода; 7 — главный воздушный жиклер первой камеры; 8 — воздушный жиклер холостого хода; 9 — воздушная заслонка; 10 — распылитель главной дозирующей системы первой камеры; 11 — распылитель ускорительного насоса; 12 — распылитель главной дозирующей системы второй камеры: 13 — распылитель эконостата: 14 — главный воздушный жиклер второй камеры; 15 — воздушный жиклер переходной системы второй камеры; 16 — канал балансировки поплавковой камеры; 17 -поплавковая камера; 18 — игольчатый клапан; 19 — калиброванное отверстие перепуска топлива в бак; 20 — топливный фильтр карбюратора; 21 — штуцер подачи топлива; 22 — диафрагма экономайзера мощностных режимов; 23 -топливный жиклер экономайзера мощностных режимов; 24 — шариковый клапан экономайзера мощностных режимов; 25 — поплавок; 26 — топливный жиклер эконостата с трубкой; 27 — топливный жиклер переходной системы второй камеры с трубкой; 28 — эмульсионная трубка второй камеры: 29 — главный топливный жиклер второй камеры; 30 -выходное отверстие переходной системы второй камеры; 31, 33 — дроссельные заслонки: 32 — щель переходной системы первой камеры; 34 — выходное отверстие системы холостого хода; 35 — блок подогрева карбюратора; 30 -регулировочный винт состава <�качества>смеси холостого хода; 37 — штуцер вентиляции картера двигателя; 38 -штуцер для подачи разрежения к вакуумному регулятору зажигания; 39 — штуцеры отбора разрежения для системы рециркуляции; 40 — главный топливный жиклер первой камеры; 41 — эмульсионная трубка первой камеры; 42 -шариковый клапан ускорительного насоса; 43 — диафрагма ускорительного насоса.
В процессе прогрева, подсос воздуха увеличивают, чтобы уменьшить обороты и исключить перебои. Таким образом, воздушная заслонка полностью открывается, а количество бензина снижается. Другие способы прогрева – не предусмотрены конструкцией.
Бензин через топливный фильтр подается в поплавковую камеру, а затем в главную дозирующую систему смесительной камеры. Схема закачки воздуха и смешение его с бензином в диффузоре происходит за счет разряжения, возникающего при работе клапанного механизма и поршней, сжимающих и выталкивающих рабочую смесь.
Система второй камеры предназначена для увеличения притока воздуха к распылителю во время работы двигателя под большой нагрузкой, когда обороты большие.
Чтобы двигатель стабильно работал на холостых оборотах, а малые не давали ему заглохнуть и исключили перебои, предусмотрена система холостого хода. А для поддержания уровня топлива, используемого в карбюраторе солекс 21073, есть целая схема работы поплавковой системы. Рассмотрим работу каждой системы по отдельности.
Настройка жиклёров
Жиклёры разрешается настраивать только с учётом того, как они должны работать. При ином раскладе действия не принесут желаемого результата. Жиклёр двигателя требуется для успешного прохождения воздушного потока через отверстие диффузора. Большой объём силового агрегата приведёт к успешному засасыванию воздуха мотором. В карбюраторах, которые рассчитаны под большой объём моторов, принято устанавливать небольшие жиклёры. Соответствие всех устанавливаемых жиклёров – обязательное требование. Правильно установленные жиклёры гарантируют успешную работу мотора ВАЗ-2108 Солекс.
Регулировка карбюратора «Солекс»
Регулировать работу карбюраторной установки необходимо тогда, когда водитель начинает замечать разного рода дефекты в работе «Солекса». Например, повышенный расход топлива или затруднённый запуск на холодную…
Перед непосредственной регулировкой потребуется подготовить рабочее место и инструмент. Так, карбюратор должен быть очищенным от следов подтеканий и пыли, чтобы внешняя грязь не попала внутрь агрегата. К тому же лучше заранее позаботиться о ветоши: ведь при отключении любого шланга возможен выход бензина.
Далее потребуется подобрать инструменты. Как правило, отрегулировать «Солекс» на ВАЗ 2107 можно посредством:
- стандартного набора гаечных ключей;
- крестообразной и плоской отвёрток;
- линейки.
Информация, указанная в документе, должна быть использована при регулировке карбюратора
Как выполнить регулировку поплавковой камеры
Схема работы состоит из нескольких последовательных действий:
- Запустить двигатель, подождать 3–4 минуты и отключить питание.
- Открыть капот ВАЗ 2107.
- Удалить кожух воздушного фильтра: он затрудняет доступ к карбюраторной установке.
- С поверхности карбюратора снять питающий патрубок (плоской отвёрткой выкрутить крепление хомута и снять шланг).
- Выкрутить винтовые соединения на крышке «Солекса», снять крышку и убрать её в сторону.
- Школьной линейкой произвести замер длины от точки А до точки Б, где А — край поплавковой камеры, а Б — текущий уровень топлива. Оптимальное расстояние должно быть не меньше и не больше 25.5 мм. Если есть отличия, необходимо будет провести регулировку положения поплавка.
- Кронштейн, на котором держится поплавок, потребуется подогнуть в ту или иную сторону — в зависимости от того, требуется ли уменьшить или увеличить расстояние от А до Б.
- Ось самого поплавка установить так, чтобы он мог без задержек перемещаться по ней.
- После повторного измерения убедиться в том, что расстояние от А до Б равняется точно 25.5 мм. Настройку работы поплавковой камеры на этом можно считать завершённой.
Видео: порядок работы
Как отрегулировать холостой ход автомобиля
После выставления необходимого уровня бензина в камере с поплавком можно переходить к настройкам системы холостого хода. Эта работа также проводится на автомобиле, то есть демонтировать карбюратор не нужно. Единственный нюанс — потребуется прогреть мотор до температуры 90 градусов Цельсия, после чего опять-таки снять кожух воздушного фильтра. Далее процедура выполняется по установленному плану:
- До конца завернуть отвёрткой винт качества, после чего отвернуть винт на 3–4 оборота в противоположном направлении.
- Снова запустить двигатель, сразу же включить освещение, печку и магнитолу — необходимо создать увеличенное потребление энергии.
- На работающем моторе установить винтом количества оптимальное для ВАЗ 2107 число оборотов — оно не должно превышать значение в 800 об/мин.
- Сразу же за этим винтом качества добиться максимального показателя холостого хода — до 900 об/мин (если регулировка проводится поздней осенью или зимой, то допускается увеличение этого показателя до 1000 об/мин).
- Выкрутить винт качества в обратном положении: выкручивать медленно до тех пор, пока не почувствуются рывки в работе мотора. Именно в этот момент необходимо прекратить закручивание и сделать 1–1.5 оборота винтом назад.
- На этом можно глушить мотор: корректировка работы системы ХХ карбюратора «Солекс» считается завершённой.
Все регулировочные работы проводятся посредством этих винтов
Процедура крайне необходима для стабильной, без перебоев, работы двигательного аппарата на малых скоростях езды или во время остановки. К тому же существенно снижается потребление горючего.
Видео: регулировка ХХ на ВАЗ 2107
Как снизить потребление топлива во всех режимах езды
Один из самых частых факторов, из-за чего автовладельцы берутся за регулировку работы карбюратора, является повышенное потребление бензина. Суть этой процедуры сводится к тому, чтобы установить на «Солекс» указанные производителем параметры оборотов мотора, в связи с чем обязательно будет уменьшено и потребление топлива:
- Завести двигатель и заглушить его после достижения штатной рабочей температуры.
- До конца закрутить качественный и количественный винты.
- Далее каждый из них выкрутить на 3 оборота в обратном направлении (назад).
- Свериться с данными из сервисной книжки ВАЗ 2107. Выставить именно то количество оборотов коленвала, какое указано в таблице. Регулировка проводится путём эксперимента и выкручивания/закручивания винтов качества и количества.
Чистка и регулировка карбюратора ВАЗ 2108
Для начала стоит отметить, что процесс очистки карбюратора – дело не быстрое и занимает не пять минут, а при возникновении проблем может отнять у Вас целый день. Перед началом этого процесса Вам желательно изучить инструкцию, а также запастись большим количеством тряпок и средством для чистки.
Кроме того, понадобятся: баллончик с воздухом, тара для растворителя, зубочистки, набор инструментов – хотя бы ключи и отвертки. Ассортимент очистителей карбюратора велик, но процент некачественных товаров – тоже. Поэтому необходимо серьезно отнестись к выбору очистителя – спросить у знакомых или посоветоваться с мастерами — «кто, что, чем?». После того как Вы осуществили выбор очистителя и приобрели его, необходимо внимательно изучить инструкцию во избежание лишних проблем.
Итак, снимаем карбюратор. Чистка карбюратора ВАЗ 2108 – это очищение каждой его детали отдельно, поэтому разбираем карбюратор. Основные проблемы бывают по невнимательности: теряются винтики, пружинки, растворитель попадает на резинки и пластмассу и разъедает и т.д
Поэтому соблюдайте банальные меры предосторожности
Все металлические детали необходимо собрать в одну емкость и залить их очистителем на пару часов. После этого каждую деталь необходимо промыть под струей воды и очистить щеткой, подойдет старая зубная. Кстати, если после очистки карбюратор все равно будет барахлить и регулировка карбюратора ВАЗ 2108 тоже не помогает, то придется заменить устройство.
Один из основных элементов, который должен быть обязательно подвержен чистке – это сетчатый фильтр. Чтобы достать его нужно открутить пробку фильтра топлива. Её необходимо промыть в бензине, после чего продуть сжатым воздухом. Лезть в выходные отверстия, которые расположены в карбюраторе клапанах нельзя. Они обеспечивают подачу топливной смеси, поэтому их прочищать можно только с помощью аэрозольного баллончика с воздухом.
После окончания чистки карбюратора, следует сушка, далее сборка, а потом установка карбюратора ВАЗ 2108. После этого необходимо настроить карбюратор – этот шаг желательно доверять только специалистам. Воздушные и топливные фильтры необходимо своевременно менять, чтобы уменьшить загрязнение устройства. Желательно это совмещать вместе с заменой свечей. Кстати этот вопрос также очень важен при тюнинге ВАЗ 2109, так как во время доработок девятки также надо улучшать карбюратор, или же все-таки перейти на инжектор, это будет более целесообразный вариант.
От того, на сколько хорошо выполнена регулировка карбюратора ВАЗ 2108 зависит расход топлива. Регулировать карбюратор желательно тоже специалисту, но это не самое сложное действие, поэтому можно выполнить и самому. Для начала нужно прислушаться к звуку двигателя. Если он сильный – значит сейчас он в режиме высоких оборотов. Это способствует перегреву двигателя и увеличению расхода.
https://youtube.com/watch?v=8O9oPcvWVUM
Также на эту тему вы можете почитать:
Alex S 3 ноября, 2013
Опубликовано в: Полезные советы и устройство авто
Метки: Как устроен автомобиль, Советы автомобилистам, Тюнинг ВАЗ
Настойка холостого хода
- плоская отвертка;
- электронный тахометр.
1. Запускаем двигатель, прогреваем его до рабочей температуры, после чего глушим. Вдавливаем до упора «подсос», максимально открывая заслонку устройства запуска. Подключаем тахометр по тому же принципу.
2. Заводим мотор, включаем все осветительные приборы и вентилятор отопителя на полную мощность.
3. Крутим отверткой винт количества топлива, и добиваемся 750-800 оборотов в минуту.
4. Если таким образом не удалось достичь необходимых оборотов, откручиваем винт качества, до максимального количества оборотов. Далее, вращаем винт количества, настраивая мотор на 900 об/мин. После этого винтом качества снижаем обороты до 800 об/мин.
Детально на видео
Переднеприводные автомобили ВАЗ 2108-09-099 долгое время комплектовались карбюраторными двигателями, и лишь ближе к началу 2000-х годов на вазовских машинах стала устанавливаться инжекторная топливная система.
В этой статье будет рассмотрен карбюратор Солекс 21083: устройство, регулировка, настройка узла, его особенности, а также основные неисправности.
Устройство карбюратора Солекс 21083
Карбюраторы типа «Солекс» стали применяться на российских (советских) автомобилях с середины 80-х годов прошлого века, сначала они ставились на машину ВАЗ-2108. Первые карбюраторы предназначались для работы с двигателями 1100 и 1300 см³, и они имели маркировку ДААЗ-2108. Позднее была разработана модель Солекс 21083, и цифровой индекс означает, что устройство предназначено для установки на двигатели ВАЗ-21083 объемом 1,5 литра.
Карбюратор служит для приготовления топливной смеси, на которой работает мотор, обеспечивает бесперебойную стабильную работу силового агрегата на любых оборотах и нагрузках. Solex-21083 состоит из следующих основных частей:
- основного корпуса, в котором находятся диффузоры, главная дозирующая система (ГДС), система холостого хода, экономайзер и ускорительный насос;
- крышки с воздушной заслонкой, поплавками, электромагнитным клапаном, пусковым устройством холодного ДВС.
Карбюратор Солекс – двухкамерный, топливные жиклеры ГДС находятся посередине камер в самой глубине основного корпуса, сверху их устанавливаются воздушные жиклеры ГДС. В устройстве карбюратора Солекс 21083 предусмотрен блок подогрева топливовоздушной смеси, к которому подсоединяются шланги системы охлаждения. Дроссельные заслонки находятся внизу основного корпуса и открываются последовательно, открытие заслонки во второй камере обеспечивается за счет рычагов привода.
В крышке имеется два патрубка – один из них предназначен для подачи топлива в карбюратор, второй является обратным и служит для возврата излишком топлива в бензобак, также за счет «обратки» снижается давление в топливной системе.
Настройка карбюратора на ВАЗ-2109
Как частичную регулировку, так и полную настройку карбюратора на ВАЗ-2109 можно осуществить достаточно просто. Если данные действия выполнены достаточно правильно, то существует большая доля вероятности, что большинство вышеуказанных проблем будет устранены.
Кстати, провести регулировку либо настройку карбюратора на этом автомобиле можно самостоятельно. Это нужно для того, чтобы сэкономить значительные денежные средства, которые потребуются для произведения данного действия в сервисном центре. Самостоятельно проводить данную работу намного удобнее, если рядом с вами будет находиться помощник. Таким образом, вам удастся сэкономить еще и потраченное время.
Прежде чем приступить к регулировке карбюратора, необходимо подготовиться. Для этого следует:
- обеспечить постоянный приток свежего воздуха в том помещении, где будет проводиться регулировка либо настройка карбюратора;
- установить автомобиль в горизонтальном положении;
- подготовить тряпки, которые не оставляют после себя ворсинок;
- обзавестись плоской отверткой;
- подготовить средства для чистки. В самом крайнем случае это может быть бензин. Но лучше всего использовать именно сжатый воздух.
