Датчики, отвечающие за обороты и стабильную работу двигателя

Какие датчики могут располагаться в двигателе

Разные моторы могут иметь различное количество датчиков, исправность которых может по-разному влиять на запуск и работу силового агрегата. Если смотреть обобщенно, то любой индикатор, может повлиять на хороший пуск движка. Но, если разбирать по частям, то каждый датчик имеет свое предназначение, а поэтому не все могут повлиять на запуск сердца автомобиля. Рассмотрим, каждый датчик по отдельности и его предназначение в работе автомобиля.

Итак, начнем с самого начала. Автолюбитель залил горючее в автомобиль. На многих современных автомобилях устанавливают датчик качества топлива. Особенно такие датчики можно встретить на немецких и американских автомобилях, которые не адаптированные для нашего региона.

При поступлении плохого горючего в топливную систему, анализатор определяет, насколько качественное топливо попало в машину. Если была залита «бодяга», то мотор может начать заводится с трудом или вовсе не заведется. Располагается такое анализатор может перед или после топливного фильтра.

Второй индикатор по значению, который может повлиять на запуск мотора — датчик температуры охлаждающей жидкости. Именно неисправность этого индикатора может привести к тому, что силовой агрегат будет долго заводиться. Это связано с тем, что электронный блок управления думает, что мотор нагретый, и впрыскивает недостаточное количество топлива. Обычно, этот датчик больше всех подвержен поломкам.

Следующий индикатор, который непосредственно влияет на нормальный запуск движка — датчик регулятора холостого хода. Он определяет, какое количество топливно-воздушной смеси необходимо для нормальной работы мотора на холостом ходу и во время пуска мотора.

Датчик детонации также влияет на пуск агрегата. Обычно, он установлен в верхней части двигателя и улавливает вибрации издаваемые двигателем. В случае, если датчик подает в ЭБУ сигнал о том, что детонационные действия могут навредить мотору, блок управления блокирует подачу воздушно-топливной смеси и искру. При этом мотор может первый раз провернуть несколько раз коленчатый, а потом заглохнуть и вовсе больше не завестись.

Датчик положения дроссельной заслонки (ДПДЗ). Этот индикатор контролирует положение дросселя, а также процесс регулировки его для нагнетания воздуха в камеры сгорания. ДПДЗ неразрывно связан с датчиком массового расхода воздуха.

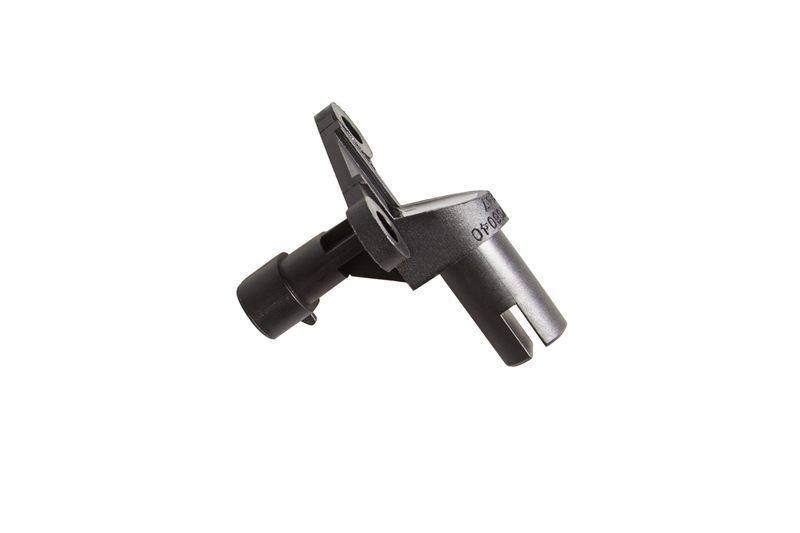

Датчик положения коленчатого вала. Он вычисляет положение коленвала относительно положения цилиндров. При выходе со строя, блок управления получает стабильные данные и останавливает работу мотора принудительно.

Датчик кислорода влияет непосредственно на образование воздушно-топливной смеси, а также на расход горючего. Он измеряет концентрацию кислорода в выпускных газах, чем контролирует непосредственно подачу топлива в камеры сгорания. Разность показаний индикатора изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).

А задней части головки блока цилиндров расположен датчик фаз. Он определяет положение 1-го поршня в верхней мертвой точке. Разработан и основан на действие датчика Холла. Этот датчик регулирует фазы газораспределения, а именно открывание и закрывание выпускных клапанов.

Еще одним представителем воздушных индикаторов является датчик массового расхода воздуха (ДМВР). Расположен он перед дроссельной заслонкой и при помощи него контролируется количество воздуха, который поступает в камеру сгорания.

Этот индикатор анализирует положение дроссельной заслонки для подачи и регулировки количества воздуха подаваемого в цилиндры. Обычно, при выходе датчика со строя, количество нагнетаемого воздуха для разных режимов работы двигателя не меняется, и силовой агрегат попросту задыхается при добавлении количества топлива и оборотов.

Дополнительными датчиками могут считаться — датчик температуры охлаждающей жидкости расположенный на радиаторе и датчик диагностики электроники. Эти индикаторы устанавливаются на автомобилях с так называемой «тяжелой электроникой», где все процессы управления мотором проводятся бортовым компьютером.

Неотъемлемой частью датчик управления запуском двигателя является блок управления силовым агрегатом. Именно он контролирует все процессы, происходящие в движке, а также регулирует настройки для оптимального пуска. Выход со строя этого элемента повлечет за собой то, что мотор попросту не заведется.

Методы проверки ДПКВ

Перед тем как мы перейдем к описанию способов анализа, порекомендуем очень простой выход из ситуации. Варианты проверки датчика оборотов не всегда покажут стопроцентный результат, отображая лишь некоторые свойства изделия. Самым практичным решением будет, если пользователь одолжит аналогичный сенсор синхронизации у знакомых, поставит его и если автомобиль будет работать без проблем, то логично — поломка именно в нем.

Рассмотрим способы анализа датчика положения коленвала от простого к сложному. Осмотр и применение сканера ODBII мы описали выше. Надо сказать, что сенсоры оборотов моторов сами по себе ломаются чрезвычайно редко из-за простоты конструкции. Чаще причины поломки для ДПКВ это механические повреждения, например, когда изделие задето инструментами при ремонте автомобиля, а также попадание сторонних предметов между реперным диском и сенсором.

При проверке мультиметром сопротивления можно не снимать ДПКВ. Но удобнее будет его демонтировать. Перед снятием отмечают и запоминают исходное положение изделия

Чтобы избежать раскалибровки, важно маркером отметить позицию, сделать фото смартфоном. Далее, снимают клемму с аккумулятора автомобиля и вынимают детектор — отстегивают кабель контроллера/питания, болтики крепления откручивают

Анализ датчика коленвала омметром

Данный способ проверки применяется для индуктивных сенсоров синхронизации и положения коленвала, то есть для тех, которые имеют катушку, индуцирующую магнитную среду. Замеряется её сопротивление. Надо перевести мультиметр в режим замера указанной величины на отметку 200 кОм, можно аналогично воспользоваться омметром. К контактам катушки (к клеммам датчика на его пластиковой фишке, туда же подсоединяется кабель контроллера/питания) прикасаются щупами, полярность не имеет значения.

Значение сопротивления прописывается в спецификации сенсора (вся информация есть не только в бумажной инструкции, но и в интернете), обычно оно в пределах 500–700 или 800–900 Ом.

Минус данного метода в том, что сломанными могут быть и иные части детектора коленвала, проверку которых он не охватывает.

Комплексная проверка с анализом индуктивности

Комплексный метод, о котором пойдет речь, также применяется к ДПКВ, работающим на основе принципа индуктивности.

Процедура включает вышеописанный способ и ряд других действий, главные из которых — анализ индуктивности.

Порядок действий:

1. Мультиметром замеряют сопротивление, как описано выше.
2. Для замеров индуктивности витков потребуется спецприбор «измеритель индуктивности», Нормальное значение — 200–400 мГц. Анализ можно провести и мультиметром, но к нему придется купить или изготовить (в сети есть множество описаний) специальную приставку.
3. Мегаомметром измеряют сопротивление изоляционной обмотки между концами детектора. При напряжении 500 В не должно быть выше 20 мОм.

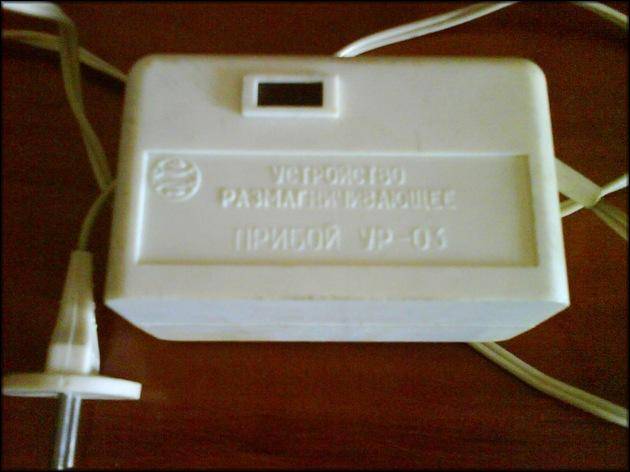

4. Размагнитить сетевым трансформатором или иным способом катушку, реперный диск. Если же и после этого будет наблюдаться поломка, то потребуется замена ДПКВ.

Какой датчик отвечает за обороты двигателя? Список и нужная информация

При возникновении проблем с двигателем можно услышать вопрос, какой датчик отвечает за обороты двигателя. Часто именно на эти электронные устройства водители грешат в первую очередь. Но проверять датчики следует в последнюю очередь. Плавать обороты могут по самым разным причинам. Сначала следует убедиться в отсутствии других поломок. Часто проблемы с оборотами начинаются после заправки топливом низкого качества. В таком случае система впрыска просто не в состоянии сделать нормальную смесь. В итоге обороты начинают плавать. Другая причина в неисправности зажигания. Это также достаточно распространенная проблема. Только исключив все эти причины можно переходить к проверке датчиков. Где искать поломку?Какой датчик отвечает за обороты двигателя? Ответ на этот вопрос и прост и сложен одновременно. Причина может находиться в 4 различных датчиках:

• Холостого хода (ДХХ);
• Положения дроссельной заслонки (ДПДЗ);
• Массового расхода воздуха (ДМРВ);
• Рециркуляции отработанных газов ( EGR).

Также, в очень редких случаях причиной плавающих оборотов может оказаться датчик на положение коленчатого вала. Но это случается, крайне редко и мы не будем рассматривать здесь этот вариант. Обычно проблемные датчики выявляются при проведении компьютерной диагностики. Но иногда нет возможности посетить сервис для этой процедуры. Поэтому можно вполне обойтись своими силами для их проверки.

Датчик на холостой ход

Нужно отметить, что при его повреждении обороты будут плавать в основном на холостом ходу. Но в любом случае проверку следует начинать с ДХХ. Для этого нужно скинуть колодку проводов с датчика. После чего проверяется напряжение. Для этого один вывод проводов пускают «на массу», то есть прикладывают к двигателю. Второй провод присоединяют к датчику и замеряют напряжение. Мультиметр должен выдавать напряжение не меньше 12В. Если показатель меньше, то возможно разряжен аккумулятор. После восстановления его заряда возможно и работа двигателя восстановится. Также нужно проверить сопротивление на выводах, оно должно равняться 53 ОМ. Замеры нужно производить на парных контактах. Нужно поменять датчик, если сопротивление ниже или выше.

Неисправности датчиков

При неисправности датчиков двигатель не всегда отказывается заводиться. Он может работать, но при этом ведёт себя “неподобающим образом”. Поведение мотора бывает различным, и у каждого неправильного действия силового агрегата есть свои причины, которые могут крыться в том числе в неисправности тех или иных датчиков.

Иногда мотор запускается, но при этом начинает, что называется, «троить»: стрелка оборотов двигателя «гуляет» и не держит ровно нужное количество вращений коленчатого вала. Причиной нарушения может служить выход из строя измерителей, связанных с поступлением в мотор воздуха и положением распределительных валов, а также работой самого электронного блока управления силового агрегата.

Когда двигатель и вовсе не запускается, это может быть связано с каким угодно датчиком. Сказать точно сложно. Поэтому для выявления неисправности требуется проверить каждый датчик на работоспособность, а также проводку, подходящую к ним. Кроме того, на проблему может указать компьютерная диагностика.

Причиной отказа пуска мотора может стать выход из строя сразу ряда индикаторов. Выявить нарушения удастся с помощью подключения к машине через компьютер и поэтапное устранение выявленных неисправностей.

Иногда двигатель запускается, однако, через какое-то время или периодически может глохнуть. Обычно это связано с неисправностью следующих сенсоров:

• положения дроссельной заслонки;
• массового расхода воздуха;
• положения коленвала;
• датчика кислорода;
• регулятора холостого хода.

Для стабильной работы двигателя и своевременного выявления неисправностей в машине работает множество датчиков. Принцип их действия начинается с простейших, рассчитанных на фиксацию появившегося магнитного поля в строго регламентированный момент или расширение металлического сердечника до определённой величины, и заканчивается отдельной микросхемой, в которой заложен строгий алгоритм действий при проявлении процессов.

Здесь вы узнаете о дотчиках килорода и их частых неисправностях.

Именно благодаря этим электронным системам мы можем контролировать автомобиль, а машина работает даже в экстремальных условиях. Производители попытались с помощью индикаторов облегчить жизнь не только автовладельцам, но и механикам. Благодаря электронным системам удаётся быстро выявить неисправность с помощью компьютерной диагностики, и посмотреть регламент устранения проблемы.

Чаще всего двигатель не запускается или работает с перебоями именно из-за выхода из строя какого-либо датчика, который, кстати, за счёт простоты своей конструкции ломается крайне редко. Для того чтобы быстро понять причину и немедленно её устранить, лучше всего обратиться за помощью к мастерам компьютерной диагностики. Подключившись к машине с помощью специализированного программного обеспечения, диагносты сразу определят неполадку и поймут, от чего отталкиваться при ремонте.

Регулятор холостого хода

Обойтись без вождения на холостом ходу сегодня, в городских условиях, водителю попросту не обойтись. Поэтому каждое авто, в том числе ВАЗ 2110, оборудуется датчиком холостого хода. Некорректная работа или выход из строя данного регулятора будет значительно затруднять вождение, ведь это будет способствовать остановке мотора даже на самых кратковременных остановках. Так что если контроллер выходит из строя, а в автомобилях ВАЗ 2110 это — не редкость, его нужно как можно быстрее менять.

Демонтаж регулятора холостого ходаОсновным предназначением регулятора этого типа является поддержка нужных для нормальной работы силового агрегата оборотов. Благодаря устройству водитель всегда может осуществлять кратковременную остановку в результате изменения поступающего объема воздуха. Что касается места расположения, то этот контроллер устанавливается на дроссельной магистрали. В частности, речь идет об анкерном шаговом моторе, который оборудован двумя обмотками.

Когда на одну из обмоток поступает соответствующий сигнал, специальная иголка делает движение вперед на один шаг, и назад — на второй. Благодаря червячной передачи осуществляется вращательное движения устройства, которое производится с помощью шагового моторчика, таким образом, преобразовывая это движение в поступательное. Непосредственно сам шток, а именно его конусной частью, располагается в магистрали, через которую осуществляется подача воздушного потока.

Благодаря функционированию штока система производит настройку холостого хода силового агрегата. Шток от устройства, как сказано выше, может втягиваться либо выдвигаться. В этом случае все зависит от того, какой именно импульс будет подаваться от регулятора. Сам контроллер позволяет корректировать частоту, с которой будет вращаться коленвал мотора при кратковременной остановке машины.

Кроме того, контроллер управляет поступающим воздушным потоком, который передается в обход дросселя в закрытом положении. Когда двигатель прогрет, регулятор, управляя перемещением самого штока, на холостых оборотах позволяет поддерживать необходимую частоту вращения коленвала. При это нагрузка и состояние силового агрегата роли не играют.

Датчики ВАЗ-2112 16 клапанов и их расположение: схема

Любой современный автомобиль оборудуется множеством различных датчиков, которые позволяют водителю знать о состоянии и работоспособности тех или иных узлов. И автомобиль ВАЗ 2110 не является исключением, в этой статье мы расскажем о том, какие датчики в нем используются и какое их расположение.

Как известно, ВАЗ 2110 инжектор с 8 или 16 клапанами значительно во многом превосходит карбюраторную версию. Как минимум потому, что в данном случае подачу бензина, а также горючей смеси, регулирует именно электроника. Соответственно, использование электроники подразумевает применением множества различных регуляторов и контроллеров. Их поломка может привести к определенным последствиям, поэтому автовладелец всегда должен знать, за что отвечают те или иные регуляторы. Ниже рассмотрены практически все датчики ВАЗ, которые есть в «десятке».

Управление силовым агрегатом «десятки» осуществляется с помощью ЭСУД — электронной системы. Эта система всегда должна знать, какой объем воздуха необходимо подавать для определенного объема бензина. Два данных параметра тесно связаны друг с другом, так как с их помощью в силовом агрегате мотора формируется горючая смесь с необходимой плотностью.

После того, как система определяет нужный объем воздуха, она начинает подбирать соответствующее количество бензина. Что касается регулятора, то он отвечает за объемы всасывания.

Контроллер воздуха для «десятки»Данный контроллер имеет определенные недостатки, в частности:

• его работоспособность может быть нарушена в результате воздействия на контроллер влаги;
• если автомобиль движется на пониженных оборотах, контроллер может выдавать более высокие показатели;
• как показывает практика, на холостом ходу регулятор воздуха работает не совсем корректно;
• при запуске силового агрегата могут появляться определенные трудности;
• силовой агрегат может резко остановиться без причин после увеличенного режима мощности;
• расход бензина при эксплуатации транспортного средства может быть увеличен.

С недостатками мы разобрались, теперь поговорим о том, как функционирует устройство:

1. Конструкция контроллера состоит из нескольких чувствительных элементов, установленных непосредственно в самой магистрали, через которую проходит воздушный поток. Один из данных компонентов предназначен для фиксации температуры воздушного потока, а два остальных всегда подогреваются до нужных параметров.
2. Чтобы правильно определить расход воздушного потока, используется принцип измерения мощности электричества для поддержки нужного уровня температурного режима.
3. На контроллере регулятора воздуха есть специальная сетки, устанавливаемая в магистрали, предназначенная для фильтрации воздушного потока.
4. Благодаря этому датчик может передавать необходимые данные на другие регуляторы, предназначенные для активации тех или иных режимов. Впоследствии эти регуляторы либо меняют, либо поддерживают нагрузки.

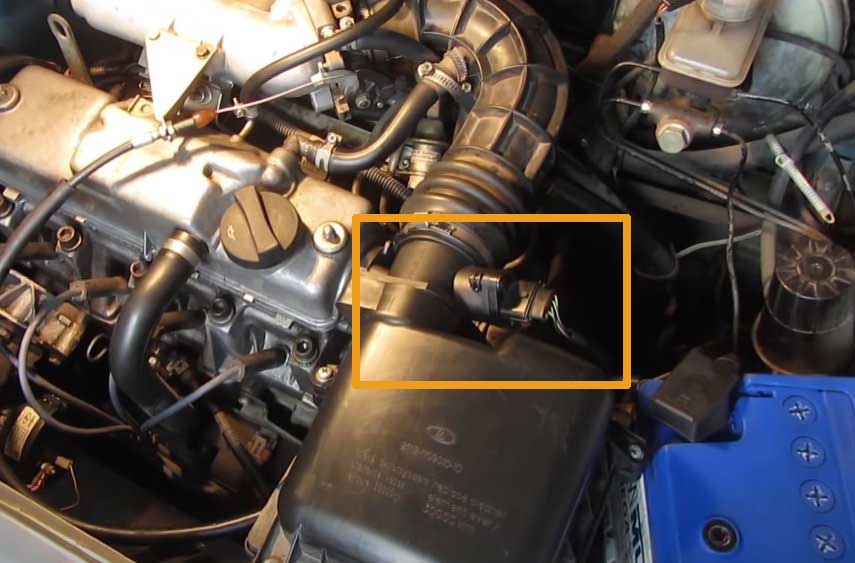

Датчик массового расхода воздуха (ДМРВ)

В функции ДМРВ входит измерение объема воздуха, всасываемого силовым агрегатом. Это параметр измеряется в кг/час.

В большинстве автомобилей местом установки является коллектор впуска или поверхность воздушного фильтра.

Конструктивно датчик очень прост, поэтому вероятность его поломки небольшая. Но иногда он может фиксировать и выдавать ложные сигналы.

Важно учесть, что на работу ДМРВ сильно влияет воздушный фильтр. В случае его загрязнения повышается риск попадания мусора и внутрь датчика

Как результат, устройство выдает неправильные данные.

Проблема может иметь место при наличии на авто фильтра нулевого сопротивления или при его отсутствии.

Некоторые автомобили с установленными ДМРВ не рекомендуется подвергать тюнингу в вопросе повышения мощности двигателя. Как правило, это касается ВАЗ, которые пытаются «разогнать» до 150-160 «лошадей».

В таком случае датчик начинает работать неправильно, ведь он не рассчитан на такой объем проходящего через него воздушного потока.

В стандартных моторах ВАЗ показания ДМРВ на ХХ должны быть на уровне 8-10 кг/час. У похожих по мощности / конструкции силовых агрегатов значения должны быть приблизительно такими же или немного измененными.

Поломку датчика можно распознать по ряду симптомов:

• сбои в работе силового агрегата, к примеру, колебания ХХ;
• трудности с пуском;
• ухудшение динамики транспортного средства;
• неприятный запах из выхлопной трубы;
• нестабильность ХХ при нагреве до 70 градусов;
• провалы в процессе набора скорости, «троение»;
• хлопки в коллекторе впуска / глушителе.

ДМРВ имеет повышенную чувствительность, и его самостоятельная чистка не рекомендуется. Во избежание поломок этого узла необходимо чаще менять воздушный фильтр, только в таком случае устройство прослужит больше времени.

К причинам выхода из строя ДМРВ чаще всего относятся:

• появление зазора в воздушном фильтре, из-за чего в датчик попадают частички грязи;
• выход из строя самого устройства из-за естественного износа;
• появление трещин в соединительном шланге ДМРВ;
• износ поршневых сальников или колец, что приводит к избытку масла картерных газов (как результат, пленка забивает контролирующий узел).

Для диагностики ДМРВ необходимо снять устройство и проверить целостность платиновых нитей.

Как вариант, просто отключите питание от датчика и запустите мотор. Если число оборотов выросло выше 1500 об/мин, это свидетельствует о поломке.

На некоторых моделях достаточно проверить напряжение, которое должно быть на уровне 0,9-1,4 В.

Больше про датчик массового расхода воздуха, признаки поломок и способы их устранения .

О подсосе воздуха

Проникновение постороннего воздуха в цилиндры работающего мотора незаметно во время езды, поскольку доля негорючего газа относительно невелика. Зато «плавающие» и высокие обороты двигателяпоявляютсяна холостом ходу, когда горючего в камеры подается мало. Подсос воздуха за счет движения поршней возможен из следующих мест:

• прокладки под коллекторами и на других стыках;
• пробитый вакуумный усилитель тормозной системы;
• блок дроссельной заслонки;
• различные вакуумные патрубки;
• система продувки адсорбера.

Более подробней о проблеме читайте здесь

Для выявления подсоса воздуха на прокладках и стыках можно воспользоваться еще одним старым способом. Заполните шприц бензином и выдавливайте горючее на предполагаемое место неплотности. Операция выполняется на работающем моторе. Если в невидимую щель проникнет топливо, оно неизбежно втянется поршнями в камеры сгорания. Обороты силового агрегата вырастут и не снизятся, пока вы не прекратите заливать щель бензином.

«Быстрый запуск» — решение проблемы или экстренная мера?

Нестабильный запуск двигателя связан с неисправностью либо самого двигателя, либо систем его жизнеобеспечения: топливной и системы зажигания (при исправном аккумуляторе и масле, соответствующем сезону).

Многие при этом используют средство для пуска двигателя «Быстрый запуск», но это лишь временное решение проблемы. Им можно воспользоваться лишь в экстренном случае, когда действительно «промедление смерти подобно», однако при первом же удобном случае необходимо найти и устранить причину нестабильного запуска.

Средство «Быстрый запуск» содержит большое количество легко воспламеняющихся фракций и способствует быстрому запуску двигателя, что особенно эффективно при отрицательных температурах.

Использовать средство «Быстрый запуск» надо следующим образом: не запуская двигатель, впрыснуть состав в впускной коллектор или первичную камеру карбюратора, а затем запускать двигатель. Если необходимо, повторить процедуру.

«Быстрый запуск» можно использовать и для диагностики системы питания. Когда наблюдаются нестабильные обороты, перебои в работе мотора, необходимо впрыснуть состав в впускной трубопровод. Если работа двигателя стабилизируется, в системе питания есть неисправности. Когда изменения не наблюдаются, неисправна либо система зажигания, либо газораспределения.

Диагностика

Признаки поломки датчика числа оборотов свойственные и неполадкам многих других узлов, что обуславливает необходимость комплексной диагностики ДВС.

Самый простой способ, показывающий результат со стопроцентной точностью, — использовать диагностический сканер, подключаемый к разъему ODBII который есть в каждом современном автомобиле с ЭБУ. Прибор считает ошибки, покажет код поломки, который расшифровывается в спецификации конкретной марки.

Первым делом осматривают сам датчик количества оборотов ДВС автомобиля. Если замечены следы грязи, стружки на торце, отошедшие контакты и крепление, производят чистку, устанавливают прибор должным образом. Затем — подключить сканер, считать им коды. Цифровая комбинация неисправности именно ДПКВ часто PO335 или 0336 в зависимости от наличия сигнала от узла. Могут быть иные варианты для конкретной модели авто, например, в буфере ошибок может отобразиться код 35 или 19.

При обнаружении ошибок их удаляют из памяти ЭБУ и проводят тест-драйв — так проверят, появятся ли они снова. Если есть повторное выявление сбоев, приступают к анализу непосредственного самого детектора синхронизации оборотов иными способами.
