Симптомы пробитой прокладки головки блока цилиндров: основные признаки

Как менять прокладку головки блока цилиндров правильно

Начнем с того, что снятие головки блока цилиндров на некоторых моторах является сложной и трудоемкой процедурой, которая требует слива техжидкостей, демонтажа отдельных агрегатов и узлов. При замене прокладки ГБЦ необходимо убедиться в том, что головка имеет максимально ровную плоскость прилегания к блоку цилиндров.

На прилегающих поверхностях не допускается наличие грязи, глубоких царапин и других дефектов. Если головка блока шлифовалась, тогда необходимо отдельно учитывать толщину снятого слоя с прилегающей поверхности.

В обязательном порядке необходимо соблюдать рекомендуемую последовательность и усилие во время затяжки болтов ГБЦ. Для получения точных данных завод-изготовитель двигателя и производители прокладок головки блока цилиндров предоставляют схему, по которой необходимо производить затяжку крепежей. Также указывается рекомендуемое усилие (момент) затяжки. Добавим, что при замене прокладки ГБЦ рекомендуется также заменить болты крепления. После выкручивания при последующей затяжке с должным усилием старые шпильки не выдерживают нагрузки, в результате чего болт ломается.

В том случае, если шпилька ГБЦ обломалась, но прокладка не прогорела, тогда отломанную часть необходимо выкрутить. После этого болт в обязательном порядке меняется на новый. Для удаления сломанного болта можно воспользоваться простым способом, который предполагает приваривание при помощи сварки к остатку болта металлической трубки. Указанная трубка должна иметь меньший диаметр сравнительно с болтом. Трубка прикладывается к сломанной шпильке и обваривается изнутри. На верхнюю часть трубки можно также наварить гайку, после чего без особых трудностей удается выкрутить сломанную шпильку.

https://youtube.com/watch?v=UUUvEQXUK1M

Нужно ли протягивать ГБЦ после замены прокладки

Как уже было сказано выше, в процессе замены прокладки повышенное внимание уделяется болтам крепления, а также правильности затяжки. Головку необходимо затягивать только с рекомендуемым усилием по четко определенной схеме (последовательности)

Перетяжка или недостаточное затягивание являются недопустимыми.

Перетянутые болты ГБЦ могут привести к тому, что произойдет отрыв головки крепежного болта. Потеря прижимного усилия будет означать, что головка блока не прилегает достаточно плотно, происходит потеря герметичности и прокладку снова пробивает.

Что касается протяжки ГБЦ после замены прокладки, данную процедуру желательно провести после нескольких десятков километров пробега. Водитель на протяжении этого времени обязан внимательно следить за двигателем и его работой. Мотор с новой прокладкой должен устойчиво работать во всех режимах, выхлоп должен быть чистым, рабочая температура двигателя не превышать допустимую.

Головку нужно обязательно протянуть в том случае, ели замечены потеки в области стыка с блоком цилиндров.  Для этого необходимо воспользоваться динамометрическим ключом и произвести затяжку с тем усилием, которое рекомендуется производителем автомобиля для протяжки головки на конкретном двигателе.

Неровная работа двигателя (троение)

Это самый распространенный симптом пробитой прокладки ГБЦ.  Если пробой происходит между цилиндрами, то единственным проявлением неисправности будет неровная работа. Выглядит этот пробой вот так:

Понять, что пробита прокладка между цилиндрами, поможет компрессометр (в случае пробоя прокладки между цилиндрами в двух цилиндрах компрессия будет снижена).

Крайний случай такого пробоя прокладки —  прострел наружу. В этом случае двигатель будет работать очень шумно, и  в месте пробоя, из-под головки будут идти выхлопные газы. Не понять то, что пробита прокладка,  в этом случае просто невозможно.

Неисправности ГБЦ

По факту, головка блока цилиндров является большим металлическим блоком сложной формы. Главным дефектом такого блока является появление трещин. Так как головка включает в себя множество сопутствующих деталей и элементов, обычно специалисты, говоря о неисправностях ГБЦ, подразумевают что-то из следующего:

  • Срыв резьбы под свечи;
  • Поломка пружин, рокеров, клапанов, компенсаторов;
  • Нарушение герметичности вследствие дефекта прокладки ГБЦ;
  • Появление трещин на самой ГБЦ;
  • Износ постелей под распределительным валом;
  • Выпадение седла клапана;
  • Попадание выхлопных газов в систему охлаждения через образовавшееся в нижней части ГБЦ отверстие.

Что касается дефектов непосредственно ГБЦ (трещин, отверстий), то они не всегда говорят о необходимости замены всей головки. Например, если появилась трещина между рубашкой охлаждения и камерой сгорания, ремонт зачастую не является целесообразным. Трещины вне газового в подавляющем большинстве случаев удается заварить. Износ постелей под распредвал можно устранить посредством восстановления бронзовыми втулками.

При несвоевременном обращении к специалисту повреждения ГБЦ могут стать настолько серьезными, что весь узел начнет быстро разрушаться и потеряют всякую ремонтопригодность. В большинстве случаев выходят из строя клапаны. Как показала практика, при неполном закрытии клапана поршень бьется о тарелку клапана, вследствие чего клапан деформируется и нарушается его плотное прилегание к седлу. Далее, появляются дефекты головки цилиндров, поршневой группы и клапанов. Одна из поршневых групп со временем полностью выходит из строя и двигатель начинает работать в ненормальном режиме. Решить проблему проще всего на первых этапах ее появления. Заметьте, что даже после ремонта к двигателю нужно «прислушаться» — если он работает неустойчиво, необходимо как можно скорее обратиться к специалисту. Если ремонт был сделан неквалифицированным специалистом, притирка деталей проблему не решит, что бы этот специалист не утверждал.

Обратите внимание, что вне зависимости от сложности ремонта ГБЦ агрегат должен быть тщательно отшлифован и, опционально, фрезерован. Обязательной является шлифовка привалочной плоскости головки

Если за восстановление и ремонт возьмется квалифицированный специалист, то он с высокой вероятностью сможет восстановить деталь практически до ее первоначального состояния. Вся работа займет много времени. Также автолюбителю не стоит забывать о том, что при покупке новой прокладки ГБЦ нужно отдавать предпочтение изделиям известных производителей или же оригиналам.

Почему пробивает прокладку ГБЦ

Автовладельцы часто спрашивают, почему прокладка ГБЦ не выдерживает и повреждается. Выделим основные причины.

Перегрев

Чаще всего прокладка ГБЦ прогорает из-за перегрева двигателя, поэтому важно на ранней стадии определить неисправность и устранить ее. Из-за изменения температурного режима крышка блока «уходит» и ухудшается контакт между участками мотора

Результат — отсутствие герметичности силового агрегата с последствиями для прокладки.

Как правило, такой проблеме подвержены ГБЦ из алюминия. Чугунная головка (устанавливается на дизельных моторах) более стойка к температурным перепадам. Но она может деформироваться или повредиться.

Действие температуры часто приводит к деформации самой прокладки, из-за чего нарушается герметичность системы.

Неправильное усилие при затяжке болтов ГБЦ

При сборке двигателя важно знать точный момент протяжки болтов, удерживающих головку на блоке цилиндров. Увеличение или уменьшение этого параметра может привести к разрушению или ухудшению герметичности соответственно

Во втором случае ГБЦ и БЦ неплотно прилегают друг к другу, из-за чего газы с атмосферным воздухом проходят в имеющиеся отверстия и разрушают прокладку.

Во избежание таких последствий необходимо закручивать болты с помощью динамометра и четко следовать инструкции производителя.

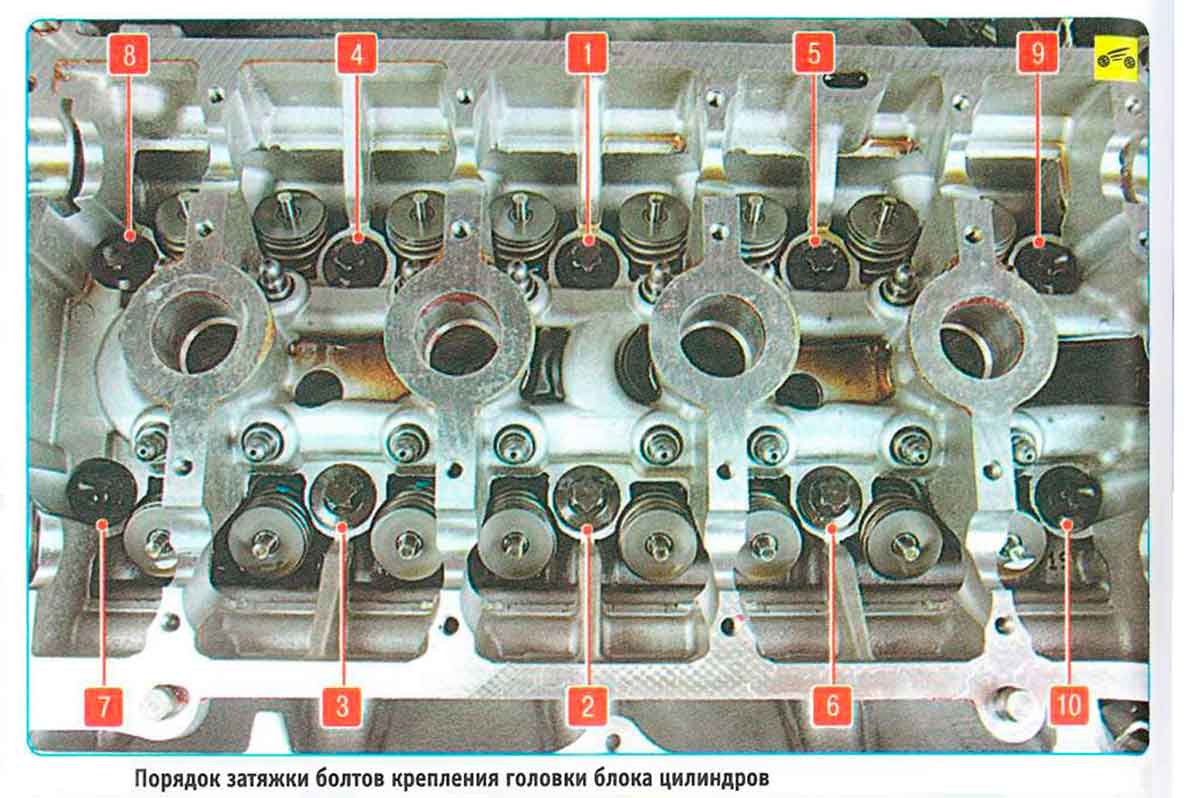

Не менее важный момент — соблюдение последовательности вкручивания. Подробные сведения по выполнении работы приведена в инструкции к автомобилю.

К примеру, на ВАЗ используются следующие правила:

  1. Сначала вкручиваются центральные болты, а потом — по диагонали.
  2. Усилие составляет 3 кг*с, а после дотягиваются до 6 кг*с и 9-10 кг*с.

В 8 из 10 случаев причина пробитой прокладки — несоблюдение правил протяжки в вопросах момента, последовательности и иных нюансов.

Поэтому обязательно прочитайте про правильную затяжку головки блока цилиндров и с каким усилием это нужно делать.

Низкокачественный материал

При покупке прокладки выбирайте товары в проверенных магазинах.

Изделия бывают следующих видов:

  1. Многослойные из стали. Содержат от двух до пяти слоев. На поверхности обработаны силиконом для окантовки каналов.
  2. Композитные. Старая технология, которая почти не применяется. В основе лежит асбест и графит, а поршневую часть окружают кольца из стали.
  3. Медные. Отличаются высокой степенью надежности, используются на некоторых видах авто.
  4. Эластомерные. Изготовлены из стали с нанесением на поверхность пластичного материала. На газовых стыках предусмотрены кольца из стали, а ходы имеют окантовку герметиком.
  5. Безасбестовые. Изготавливаются с применением более современных материалов.

Стоимость прокладки ГБЦ не слишком велика, поэтому на этом не рекомендуется сильно экономить, так как такая экономия может потом дорого обойтись.

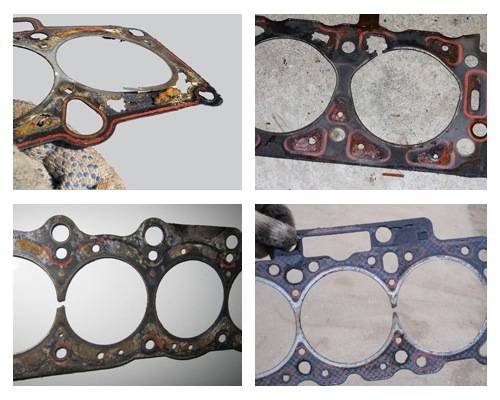

Места прогорания прокладок ГБЦ

Дополнительные причины

Выделяется и ряд дополнительных факторов, почему может перегореть прокладка:

  1. Естественное старение.
  2. Нарушение процесса сжигания горючего. Чаще всего проблемы возникают в головке, на которой возникают трещины. ГБЦ, как правило, имеет алюминиевую основу. При нагреве происходит быстрое расширение, и головка надавливает на прокладку. Последняя не выдерживает и повреждается.
  3. Повышенная температура в камере сгорания из-за неправильного угла зажигания и т. д.

Автовладелец должен понимать разницу между «пробоем» и «прогаром». В первом случае имеет место серьезное повреждение прокладки или ее элементов, а во втором — несущественные нарушения целостности, которые иногда не удается отыскать на поверхности.

Какой материал для прокладки лучше

Прокладки из разных материалов

При замене прокладки у многих автовладельцев возникает резонный вопрос, какая прокладка лучше — из металла или паронита? Каждый из этих материалов имеет свои преимущества и недостатки. При этом нужно понимать, что если производитель рекомендует использовать прокладки из определенного материала, то необходимо придерживаться этих требований.

Как правило, металлическая прокладка более крепкая, чем ее паронитовый аналог. Поэтому ее целесообразно ставить на мощные турбированные или форсированные двигатели. Если же вы не планируете тюнинговать мотор вашего автомобиля, а просто эксплуатируете его в щадящем режиме, то для вас не имеет большого значения выбор материала. Соответственно, вполне подойдет и паронитовая прокладка. Тем более, что этот материал является более гибким, и способен плотнее прилегать к рабочим поверхностям.

Также при выборе необходимо учитывать, что материал, из которого изготовлена прокладка, не оказывает первоочередное влияние на срок ее службы. Гораздо более важным показателем является то, как была установлена прокладка. Дело в том, между отдельными группами отверстий очень тонкие стенки. Поэтому, если прокладку установить не точно на посадочное место, то велика вероятность прогара даже у самого крепкого материала.

Самым явным признаком, того, что прокладка была установлена неверно, является ее быстрый выход из строя. Также если вы неправильно установили ее, машина может попросту не завестись. У дизельных двигателей при этом еще может слышаться и стук поршней. Это происходит по причине того, что поршень задевает край прокладки.

Заключение

В случае, если у вас пробита прокладка ГБЦ, то ездить на неисправном автомобиле нежелательно. Поэтому рекомендуем вам при обнаружении пробития прокладки сразу же заменить ее

Кроме этого, важно не только обнаружить сам факт того, что она пробита, но и причину этого. В частности, почему перегревается двигатель или возникают другие неисправности

В процессе замены контролируйте значение момента на крепежных болтах. Своевременная замена прокладки ГБЦ избавит вас от больших финансовых трат по ремонту более дорогостоящих узлов. Чем дольше вы будете ездить на машине с пробитой прокладкой ГБЦ, тем больше вероятность, что из строя выйдут другие, более дорогостоящие и важные узлы двигателя.

Двигатель автомобиля имеет две важные детали: блок цилиндров и головку блока цилиндров (ГБЦ). А соединяются они друг с другом прокладкой ГБЦ. Ее основной задачей является герметизация камер сгорания и каналов, по которым проходит антифриз. Когда пробита прокладка ГБЦ, в моторе появляются различные неполадки.

Каждая модель двигателя оснащается прокладкой ГБЦ. Она может изготавливаться из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Между некоторыми отверстиями в прокладке достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию.

Главным залогом долговечности прокладки ГБЦ является идеальная плоскость прилегания у головки и блока цилиндров. Прилегающие поверхности должны быть чистыми, без раковин и шероховатостей. Вторым важным моментом для продления жизни прокладки будет соблюдение определенного порядка закручивания болтов крепления ГБЦ. Для этого производители моторов, а также изготовители прокладок прилагают схему заворачивания крепежных деталей с указанием момента затяжки.

Замена прокладки ГБЦ ВАЗ 2114(2115)

На вазовских моделях 2113-14-15 в основном устанавливаются инжекторные 8-клапанные двигатели, поэтому замена прокладки ГБЦ ВАЗ 2114 (2115) немного отличается от замены ПГБЦ на «девятке».

В отличие от 2109 на «четырнадцатых» и «пятнадцатых» моделях:

  • по-другому снимается корпус воздушного фильтра, и вместе с ним нужно также отсоединять гофру инжектора (патрубок) и штекер с датчика расхода воздуха;

иначе отсоединяются топливные шланги;

на моторе нет трамблера, зато патрубок идет сзади головки блока;

необходимо будет снять высоковольтные провода, и лучше запомнить их порядок установки (иногда они не пронумерованы);

В остальном принципиальных отличий в замене прокладки ГБЦ 2114 от 2109 нет.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

  1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
  2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
  3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
  4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Появление  масляной пленки в системе охлаждения

Это самый редкий вариант пробоя прокладки, так как, как правило, масляный канал уплотняется медной вставкой.  И, тем не менее, такой пробой встречается.

Выглядит пробой вот так:

Дело в том, что давление в системе смазки достигает 6 кг/см и естественно оно превосходит давление в системе охлаждения, поэтому масло начинает попадать в антифриз и образуют масляную пленку в расширительном бачке.

Диагностируется такой пробой просто —  если вы часто заглядываете под капот и  видите в расширительном бачке появление  масляной пленки, можно сделать предположение о том, что пробита прокладка ГБЦ.

Конечно, если у вас автомобиль оборудован теплообменником масло — антифриз,  или в машине установлена автоматическая коробка перемены передач,  необходимо сначала проверить эти узлы,  а потом уже проверять на неисправность прокладку головки блока цилиндров.

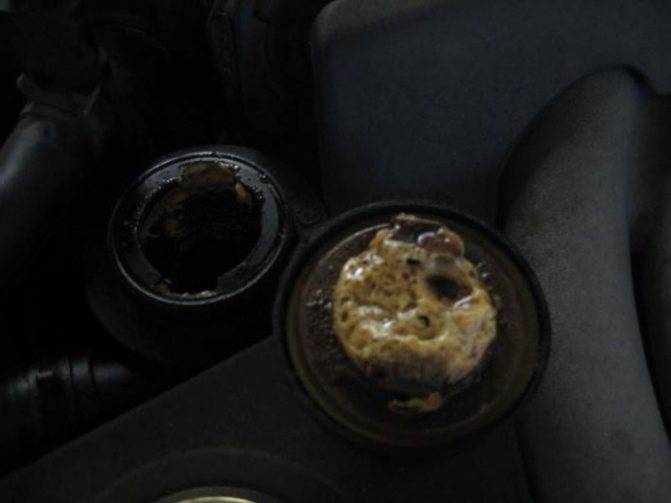

Пена на щупе

Проверьте уровень остатка масла в двигателе. Если на щупе имеются характерные пузырьки, как на фото, это свидетельствует о неисправности в двигателе.


Также она может быть под маслозаливной крышкой. Почему так случается? Поскольку у нас пробой в прокладке, тосол начинает проникать по масляной «рубашке» двигателя, смешиваясь с другими жидкостями. Случается так, что обе составляющие смешиваются из-за трещины в блоке (говорят «повело ГБЦ»). При этом сама прокладка целая.


Такое возникает при попытках резко охладить мотор. Если на него вылить воду, это может спровоцировать деформацию блока.

По каким признакам можно понять, что пробило прокладку ГБЦ?

Прострел наружу. Если из-под капота идут выхлопные газы, а при внимательном изучении оказалось, что дым идет в точке стыка блока и головки, то можно безошибочно поставить диагноз о том, что прокладка двигателя пробита. Данное явление сопровождается характерным звуком, поэтому не заметить это будет сложно.

Прогорела между «горшками». Признаки пробитой прокладки между цилиндрами менее заметные, точнее сказать они вообще незаметны, но это лишь на первый взгляд. На самом деле существуют способы как выявить пробой прокладки между цилиндрами. Так, к примеру, можно измерить компрессию в цилиндрах в случае прогара, компрессия в цилиндрах, которые ближе всего к месту пробоя будет низкой. Также возможна нестабильная работа двигателя, «троение» и т. д.

Выхлопные газы в ОЖ. Одним из способов как проверить пробита ли прокладка ГБЦ является проверка ОЖ. Если охлаждающая жидкость меняет цвет или в ней присутствует ярко выраженный запах выхлопа, можно предположить, что прокладка двигателя пробита. Также данная поломка может привести к падению уровня ОЖ и появлению нехарактерного для исправного мотора выхлопа. Выхлопные газы окрашиваются в белый или сизый цвет и пахнут очень странно. Еще один способ подтвердить или опровергнуть предположение о том, что прокладка ГБЦ пробита — заглянуть в расширительный бачок или открыть крышку радиатора на заведенном двигателе. Если в бачке или в радиаторе пузырится охлаждающая жидкость, или того хуже идет дым, можно смело сделать вывод о том, что прокладку пробило. Если масло попало в СО следует произвести промывку системы охлаждения.

Выхлопная труба. Нередко пробитая прокладка выдает себя не только цветом выхлопа и его насыщенностью, но и характерными мокрыми маслянистыми следами на выхлопной трубе.

Подтеки на корпусе двигателя. Наличие следов масла или ОЖ, как правило, свидетельствуют о проблемах с прокладкой. Хотя в случае с масляными подтеками, причина может быть не всегда связана с уплотнителем ГБЦ, моторное масло может подкидывать из-под прокладки клапанной крышки.

Свечи. На свечах зажигания будут видны следы ОЖ, кроме того возможен налет рыжего цвета.

Повышение температуры двигателя. Если вы вдруг заметили, что температура двигателя растет без особых на то причин, то как один из возможных вариантов это может быть пробитая прокладка ГБЦ. Это происходит из-за того, что часть отработавших газов проникает в систему охлаждения, тем самым повышая ее температуру.

Повышенный уровень масла в двигателе. Падение уровня масла большинством воспринимается нормально, и почти все знают причины, по которым «мотор ест масло». Однако повышение уровня нередко вызывает удивление у большинства автомобилистов и массу вопросов. Причина поднятия уровня масла может заключаться в том, что из-за пробоя прокладки охлаждающая жидкость проникает в масляную систему, повышая уровень масла и разбавляя его. Более того, такое явление очень вредит силовому агрегату. Из-за смешивания антифриза и масла, нарушения вязкости последнего, в итоге смазка трущихся деталей двигателя становится неэффективной. Детали быстрее изнашиваются, а в сильно запущенных случаях мотор и вовсе смазывается антифризом и уже очень быстро полностью выходит из строя. Смешивание масла с ОЖ будет сопровождаться не только повышением уровня масла, в самой охлаждающей жидкости вы сможете увидеть маслянистые пятна. Также советую прочитать про перелив масла…

Что делать, если пробило прокладку ГБЦ

В данном случае единственным решением проблемы будет замена прогоревшего элемента на новый. Стоимость нового прокладочного материала зависит от производителя и особенности изделия, но в среднем владельцу авто прокладка обойдется приблизительно в три доллара. Хотя разброс цен – от 3 и до 40 долларов.

Однако больше всего уйдет средств на выполнение работы, а также на другие расходники. Так, когда выкручивается крепежный болт, второй раз его уже нельзя использовать – только менять на новый. Стоимость комплекта – еще около 10 у.е.

Далее – необходимо проверить качество торцевой поверхности головки и блока. При необходимости (а такое часто происходит) эти поверхности шлифуются. На оплату этой работы уйдет тоже порядка десяти долларов, а прокладку уже нужно будет покупать ремонтную (учитывается слой шлифовки). И того уже ушло около 25 долларов (по бюджетным расценкам), но толком еще ничего не сделано.

В зависимости от конструктивных особенностей мотора снятие головки может сопровождаться дополнительными работами по демонтажу. Чтобы не допустить непоправимой ошибки и не испортить дорогостоящее оборудование, это нужно доверить специалисту. В зависимости от региона на весь процесс уйдет порядка 50 долларов помимо стоимости расходников.

После замены прокладочного материала некоторое время следует ездить, присматриваясь к работе ДВС. Если не появляются признаки прогоревшей прокладки, то деньги потрачены не зря.

Симптомы, причины и признаки прогорания прокладки головки блока цилиндров (ГБЦ)

Существует ряд «классических» поломок, которым подвержены автомобили всех марок и возрастов. Одна из таких поломок – это когда прогорела прокладка ГБЦ. Поломка неприятная и требующая немедленного устранения.

Чаще всего прогар происходит между одним из цилиндров и водяной рубашкой, распространяясь дальше по плоскости. Но бывают и другие варианты, например, между масляным каналом и каналом охлаждения.

  1. Симптомы прогара прокладки ГБЦ
  2. Выбивает охлаждающую жидкость
  3. Холодный воздух из отопителя
  4. Скачки температуры двигателя
  5. Водомасляная эмульсия или капли воды на щупе двигателя
  6. Причины прогорания прокладки
  7. Чем грозит прогоревшая прокладка ГБЦ

Как определить пробитую прокладку ГБЦ

При появлении подозрений на неполадки в механической части двигателя лучше всего обратиться к мотористу. Но можно и самостоятельно провести экспресс-диагностику доступными средствами, если понимать физику происходящего и обладать некоторым опытом в проверке двигателей.

Основные признаки уже были перечислены выше, надо лишь попытаться локализовать неисправность. Сильно не углубляясь, поскольку головку скорее всего всё равно снимать придётся, после чего многое прояснится визуально.

С помощью презерватива, перчатки или воздушного шара

Проход газов в систему охлаждения можно определить на запах, но это не всегда просто выделяется на фоне прочих ароматов.

Но если надеть на горловину резиновый мешок, в качестве которого подойдёт многое, начиная от детского шарика и до презерватива, то выделяющиеся из камеры сгорания газы начнут при работающем двигателе его надувать.

Вот этот эффект уже трудно не заметить. Только не при рабочей температуре, иначе антифриз начнёт кипеть, его сдерживает давление герметичной системы.

Проверка бутылкой

По тому же принципу можно использовать прозрачную бутылку с водой, в которую вставлен отрезок шланга. Второй его конец любым из доступных способов герметично подсоединяется к пространству над жидкостью в расширительном бачке.

Очевидно, что те же газы, которые надували шарик в предыдущем тесте, будут наглядно себя обнаруживать, выходя из шланга в воду.

Что такое прокладка

Прежде чем говорить о причинах того, почему вдруг пробило прокладку ГБЦ, нужно разобраться в сути этого элемента. Ведь многим кажется, что это обычный уплотнитель, который не должен играть ключевой роли в работоспособности двигателя и его систем. На практике всё обстоит иначе, поскольку уплотнителю отведено огромное значение в конструкции мотора.

У ДВС имеется два ключевых компонента его конструкции. Это блок, где располагаются цилиндры, а также сама головка этого блока, более известная как ГБЦ. То есть речь идёт о двух составляющих двигателя, которые соединяются между собой креплениями, а для обеспечения герметичности применяется та самая прокладка.

Основной задачей уплотнителя является обеспечение герметизации камер сгорания и всех внутри проходящих каналов, необходимых. Если же её пробивает по тем или иным причинам, это приводит к нарушениям работоспособности силового агрегата.

При производстве прокладок изготовители используют тонколистовой металл или армированный паронит, который имеет дополнительные металлические окантовки непосредственно под камеры сгорания. Стенки между некоторыми имеющимися отверстиями в изделии бывают крайне тонкими. И если неправильно установить элемент, он быстро прогорит.

Чтобы прокладка служила максимально долго и эффективно, важно обеспечить идеальное прилегание между поверхностями блока и головки. Здесь требуется обеспечить идеальную чистоту, отсутствие любых шероховатостей и неровностей

Ещё одним важным условием долговечности является правильное закручивание крепёжных болтов, что осуществляется в строго заданной последовательности и с чётко контролируемым моментом затяжки. Для этого автопроизводители обязательно прикладывают инструкцию с подробной схемой и описанием моментов затяжки при выполнении ремонтно-восстановительных работ, предусматривающих разъединение головки и блока.

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену

Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока

Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

  • Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.
  • Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит. В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла.

Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5. 1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

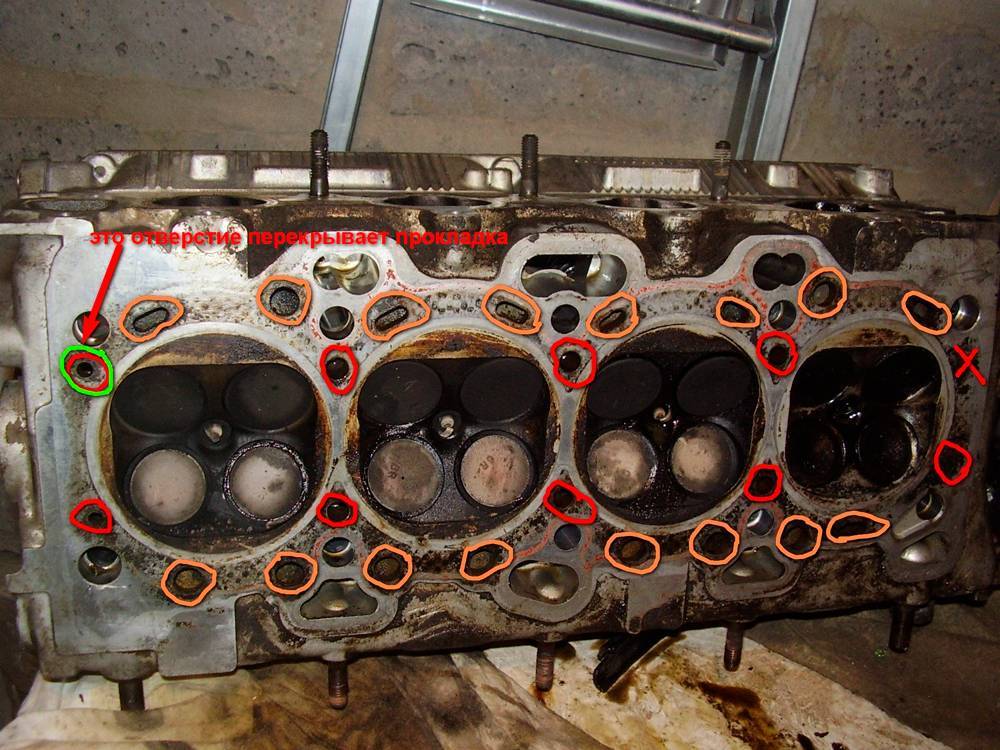

Проверка поверхности ГБЦ

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

Какой материал для прокладки лучше

Прокладки из разных материалов

При замене прокладки у многих автовладельцев возникает резонный вопрос, какая прокладка лучше — из металла или паронита? Каждый из этих материалов имеет свои преимущества и недостатки. При этом нужно понимать, что если производитель рекомендует использовать прокладки из определенного материала, то необходимо придерживаться этих требований.

Как правило, металлическая прокладка более крепкая, чем ее паронитовый аналог. Поэтому ее целесообразно ставить на мощные турбированные или форсированные двигатели. Если же вы не планируете тюнинговать мотор вашего автомобиля, а просто эксплуатируете его в щадящем режиме, то для вас не имеет большого значения выбор материала. Соответственно, вполне подойдет и паронитовая прокладка. Тем более, что этот материал является более гибким, и способен плотнее прилегать к рабочим поверхностям.

Также при выборе необходимо учитывать, что материал, из которого изготовлена прокладка, не оказывает первоочередное влияние на срок ее службы. Гораздо более важным показателем является то, как была установлена прокладка. Дело в том, между отдельными группами отверстий очень тонкие стенки. Поэтому, если прокладку установить не точно на посадочное место, то велика вероятность прогара даже у самого крепкого материала.

Самым явным признаком, того, что прокладка была установлена неверно, является ее быстрый выход из строя. Также если вы неправильно установили ее, машина может попросту не завестись. У дизельных двигателей при этом еще может слышаться и стук поршней. Это происходит по причине того, что поршень задевает край прокладки.

Заключение

В случае, если у вас пробита прокладка ГБЦ, то ездить на неисправном автомобиле нежелательно. Поэтому рекомендуем вам при обнаружении пробития прокладки сразу же заменить ее

Кроме этого, важно не только обнаружить сам факт того, что она пробита, но и причину этого. В частности, почему перегревается двигатель или возникают другие неисправности

В процессе замены контролируйте значение момента на крепежных болтах. Своевременная замена прокладки ГБЦ избавит вас от больших финансовых трат по ремонту более дорогостоящих узлов. Чем дольше вы будете ездить на машине с пробитой прокладкой ГБЦ, тем больше вероятность, что из строя выйдут другие, более дорогостоящие и важные узлы двигателя.

Существует ряд «классических» поломок, которым подвержены автомобили всех марок и возрастов. Одна из таких поломок – это когда прогорела прокладка ГБЦ. Поломка неприятная и требующая немедленного устранения.

Чаще всего прогар происходит между одним из цилиндров и водяной рубашкой, распространяясь дальше по плоскости. Но бывают и другие варианты, например, между масляным каналом и каналом охлаждения.

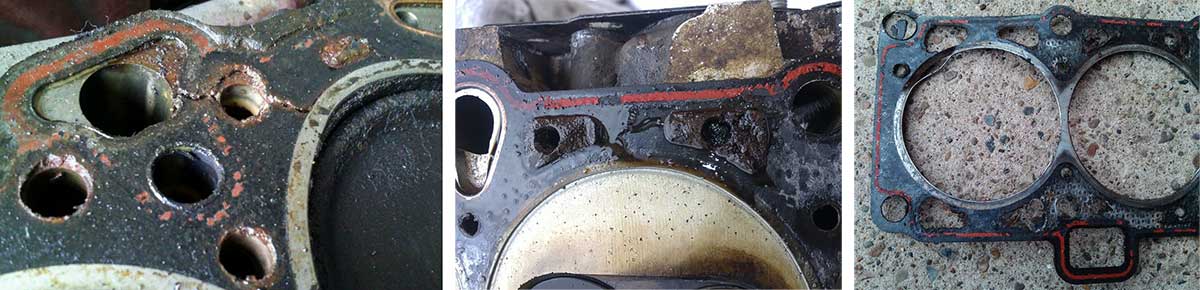

Прогар прокладки между двумя соседними камерами сгорания

Прогар прокладки между 2 и 3 цилиндром. Ожидаемо, так как компрессия в них упала.

Отдельно стоит отметить случай, когда прокладка прогорает между двумя соседними камерами сгорания. Явных, визуальных признаков такого прогара нет.

Зато есть симптомы, говорящие о прогаре такого характера — снижение мощности двигателя, высокий расход топлива, трудный пуск при полностью исправных системах зажигания, питания и отрегулированном газораспределительном механизме.

Диагностика

Замер компрессии

В случае пробоя прокладки компрессия в двух соседних цилиндрах будет на порядок ниже номинальной, что говорит о пробое.

В этом случае при замене прокладки стоит внимательно изучить место прогара, возможно, там появилась раковина или микротрещина, а она и дальше будет вызывать прогар прокладки именно в этом месте.
