Автоматическая коробка передач
В автоматической же коробке передач процесс работы намного сложнее, если сравнивать его с механикой. Одним из самых заметных различий между механической и автоматической коробкой является следующее, что автоматическая трансмиссия не использует у себя муфты. Как правило, автоматическая коробка передач применяет и использует у себя гидротрансформаторы, которые и отключают двигатель от коробки передач (от вала с набором шестерен).
Функция этих гидротрансформаторов основана на принципах гидродинамики, которую объяснить в рамках этой статьи реально будет сложно. Для этого необходимо будет подключать к такому объяснению математику и другие естественные науки. Но основной смысл работы довольно-таки прост. Когда двигатель работает на небольших оборотах, то небольшой крутящий момент передается с помощью жидкости и через различные каналы на набор шестеренок. Когда же двигатель начинает работать быстрее, то этот крутящий момент начинает передаваться на валы напрямую.
Благодаря преобразованию крутящего момента шестерни в коробке передач могут делать свою работу и без участия водителя. Когда же коробка передач начинает выбирать необходимую скорость автоматически, которую в механической трансмиссии выбирает водитель вручную? Отвечаем:
-В отличие от механики, где как правило конструкция коробки представляет из себя два параллельных вала, автоматическая коробка использует и применяет у себя планетарное расположение валов с шестернями. В отличие от той же механической коробки, в автоматической трансмиссии используется огромный выбор различных наборов шестерен, которые автоматически подключаются к передаче крутящего момента в зависимости от набранной скорости.
Вместо ручного переключения скоростей в ней используется гидравлическое автоматическое переключение скоростей, которое управляется конкретно электроникой. Данная коробка управляется специальным модулем в котором запрограммированны все соотношения передаточных чисел. В зависимости от подключаемого набора планетарного механизма электронная программа сама определяет какую передачу необходимо включить с помощью гидравлического автоматического управления.
Трансмиссия: устройство
Прежде всего, многие ошибочно полагают, что трансмиссией является коробка передач. На самом деле это не совсем так. На деле, каждый элемент, который отвечает за связь мотора с ведущими колесами, входит в состав трансмиссии автомобиля. Сама трансмиссия в автомобиле отвечает за выполнение следующих задач:
- передача крутящего момента от двигателя на ведущие колеса;
- изменение (преобразование) величины крутящего момента;
- изменение направление крутящего момента;
- перераспределение крутящего момента между колесами.
Существует несколько видов трансмиссии. При этом по состоянию на сегодня на автомобилях наиболее активно используется механическая трансмиссия, которая преобразует механическую энергию, полученную в результате работы двигателя. Также широко распространена гидромеханическая трансмиссия, где крутящий момент изменяется автоматически (автоматическая трансмиссия).
Если просто, сегодня наиболее распространенными являются механическая трансмиссия с ручной коробкой передач МКПП и автоматическая (гидромеханическая АКПП). Каждый из указанных типов трансмиссий отличается по своему устройству, имеет как преимущества, так и недостатки, однако основной их задачей неизменно остается получение, преобразование и передача крутящего момента от двигателя на ведущие колеса машины.
Идем далее. Все трансмиссии (как автоматические, так и механические), отличаются по типу привода. Если точнее, ведущими колесами могу быть передние, задние или сразу все колеса автомобиля.
Если ведущие колеса только передние, тогда такой автомобильная с передним приводом, если ведущей является задняя ось, машина заднеприводная, а если ведущими являются все колеса, тогда это полноприводный автомобиль. В зависимости от типа привода, также существенно различается и устройство трансмиссии (по количеству элементов, по схеме устройства и т.д.).
Трансмиссия заднего привода автомобиля имеет сцепление, КПП (коробку передач), карданную передачу, главную передачу, дифференциал, а также полуоси.
- Сцепление позволяет плавно отсоединять и присоединять двигатель к трансмиссии, что необходимо для переключения передач, а также в целях исключения высоких нагрузок на детали трансмиссии.
- КПП (коробка переключения передач) является основой трансмиссии и служит для преобразования крутящего момента, изменения скорости движения (для движения вперед), направления движения (задняя передача), а также для разъединения мотора и трансмиссии (нейтральная передача).
- Карданная передача отвечает за передачу крутящего момента от вторичного вала КПП на вал главной передачи, которые расположены под углом относительно друг друга. Главная передача позволяет увеличить крутящий момент на колесах и передать его на полуоси ведущих колес. Машины с задним приводом имеют гипоидную главную передачу, где оси шестерен не пресекаются между собой.
- Дифференциал распределяет крутящий момент между левым и правым ведущим колесом, позволяя реализовать вращение полуосей с разной угловой скоростью. Это необходимо для повышения устойчивости машины при прохождении поворотов, сложных участков дороги и т.д.
На автомобилях с передним приводом часть элементов, которые есть на заднеприводных авто, попросту отсутствует. Фактически, нет карданной передачи. На машинах с передним приводом имеются ШРУСы (шарнир равных угловых скоростей), а также приводные валы, более известные как полуоси. Главная передача, а также дифференциал, устанавливаются в картере КПП.
ШРУС является элементом, который необходим для того, чтобы передать крутящий момент от дифференциала на ведущие колеса. В устройстве трансмиссии переднеприводных авто зачастую используются два внутренних ШРУСа (отвечают за соединение с дифференциалом), а также два наружных (для соединения с колесами). Между указанных пар ШРУСов (наружных и внутренних), стоят полуоси.
Что касается полноприводных авто, в этом случае трансмиссия может отличаться по конструкции, однако в основе лежит комбинация систем переднего и заднего привода. Добавим, что полный привод бывает постоянным или подключаемым. Данная трансмиссия самая сложная по устройству, отличается большим количеством составных элементов, образуя различные схемы полного привода автомобиля.
Что такое трансмиссия автомобиля
Автомобильная трансмиссия — разновидность трансмиссии, обеспечивающая движение автомобилем и его управление водителем. В общих случаях в состав автомобильной трансмиссии входят:
- сцепление либо гидротрансформатор;
- коробка передач;
- главная передача;
- шарнир равных угловых скоростей.
Опционально в состав трансмиссии также могут входить раздаточная коробка и карданная передача.
Классификация автомобильных трансмиссий основана на различных принципах переключения передач и передачи крутящего момента к рабочему органу автомобиля, то есть колесам. Выделяют следующие виды автомобильных трансмиссий:
- механическая;
- автоматическая;
- роботизированная;
- трансмиссия типа вариатор.
Автоматические коробки передач от Aisin
Aisin – японская машиностроительная компания, которая производит разнообразные комплектующие для автомобилей. Большой популярности у многочисленных японских и европейских автопроизводителей пользуются автоматические коробки передач Aisin, которые с успехом используются на автомобилях Вольво, Сузуки, Ниссан, Мицубиши, Мазда, КИА, Хонда Форд, Мерседес, БМВ, Ауди и многих других. Автоматические трансмиссии от этого производителя зарекомендовали себя как сверхнадежные АКПП, которые сочетают доступную стоимость и простоту в обслуживании.
Первые трёхступенчатые автоматические коробки передач Aisin появились на японских автомобилях ещё в шестидесятых годах прошлого года. Отличная надёжность автоматических коробок передач быстро сделала их популярными, поэтому вскоре они стали активно использоваться американскими и европейскими автопроизводителями. Японские инженеры постоянно производили модернизацию своих автоматических трансмиссий и предлагали инновационные технологические решения, которые позволяли значительно улучшить эксплуатационные характеристики автомобилей, которые оснащались автоматическими коробками передач. Большой популярностью в настоящее время пользуется пяти и шестиступенчатые акпп Aisin, которые отличаются миниатюрными размерами. Благодаря своим компактным размерам такие трансмиссии могут с лёгкостью использоваться на городских малолитражных автомобилях, которые пользуются популярностью в Японии и странах Западной Европы.
В своих новейших автоматических коробках передач японские инженеры используют усовершенствованные гидроблоки, которые при своих миниатюрных размерах обеспечивают эффективную смазку трансмиссии. Наличие полностью автоматизированного управления работой АКПП обеспечивает максимальную плавность переключения передач и улучшенные показатели топливной экономичности. При этом по показателям динамики разгона автоматы даже превосходят механические коробки передач.
Особенностью трансмиссии от данного производителя являются великолепные показатели надёжности. Несмотря на широкое использование автоматики, коробки автомат Aisin отличаются простотой конструкции, ремонтопригодностью и улучшенной надёжностью. Не редкость, когда при правильном обслуживании трансмиссии они могли работать без необходимости выполнения капитального ремонта в течение трехсот тысяч километров и более. Все необходимые сервисные работы отличаются простотой и при необходимости могут быть выполнены самостоятельно автовладельцем. Ремонт коробок Aisin также не представляет существенный сложности. В отдельных случаях возможен самостоятельный ремонт трансмиссии этого производителя. Благодаря компактным размерам их демонтаж с автомобиля не представляет особой сложности, а наличие всех запчастей, как на современные коробки передач, так и на АКПП уже снятые с производства, позволяет с лёгкостью восстанавливать работоспособность автоматических коробок передач от японской компании Aisin.
По данным японской компании Aisin к настоящему времени продано более 40.000.000 автомобилей, которые оснащены трансмиссиями от этого производителя. Многие автопроизводители по достоинству оценили великолепное сочетание надёжности, простоты эксплуатации и доступную стоимость коробок передач Aisin.
Что нельзя делать с АКПП
Чтобы автоматическая коробка прослужила долго и не ломалась, нельзя делать некоторые вещи.
- Заводить автомобиль с АКПП с «толкача». Такой запуск вдвое сократит жизнь автоматической коробки передач.
- Нельзя ездить в положении ручки «P» (паркинг).
- Использовать положение «N» (нейтралка) для спуска с горки. Особенно если включить этот режим прямо на ходу из положения «D». В таком случае машина может заглохнуть, отключается гидроусилитель руля и тормозов, машина становится практически неуправляемой.
- Использовать положение «N» во время обычного движения.
- Включать положение «R» (задний ход) до окончательной остановки машины.
- Включать положение «D» (драйв) во время движения задним ходом до полной остановки машины.
- Буксировать машину большего веса чем ваша.
- Буксировать машину с АКПП на расстояние больше 40-50 км при скорости больше 50 км/ч. В буксируемой машине с заглушенным двигателем в автоматической коробке не создается нужного давления масла, поэтому все детали в ней вращаются без нужного количества смазки, что приводит к быстрому износу.
На первый взгляд автоматическая коробка передач представляется неким очень сложным механизмом, управлять которым и поддерживать в рабочем состоянии, очень трудно. На самом деле это не так. Для тех водителей, которые долгое время ездили на механике, период привыкания к автомату может быть немного тяжеловат. Но те, кто всегда ездил только на автомате, считают, что автомобиль с АКПП намного проще в управлении.
Длинная первая передача
Для спортивных машин, в отличие от обычных, первая передача делается «длинной», чтобы обеспечить лучшую динамику старта. Установка длинной первой передачи и сближение передаточных чисел способствует скоростному старту с места. В обычных машинах первая передача, наоборот, короткая – с ней легче трогаться с места и ехать в тяжелых дорожных условиях – если полотно покрыто снегом или жидкой грязью, на склоне и т.д. Тем, кто планирует пользоваться тюнингованным в спортивном стиле авто в повседневной жизни, неизбежно приходится выбирать между возможностью скоростного старта и устойчивостью на дороге.
АКПП устройство и принцип работы автомата
Предлагаю рассмотреть классическую трехступенчатую АКПП, которая состоит из гидравлических приводов и гидротрансформатора. Она, как и «механика», принимает и преобразовывает крутящий момент. Ее конструкция состоит из системы гидравлического управления, планетарного редуктора и гидротрансформатора.
Представьте себе вентилятор и обычную детскую игрушку с пропеллером. Если поднести данную игрушку к включенному вентилятору, пропеллер тоже начнет крутиться. В автоматической КПП винт приводит в движение не вентилятор, а мотор автомобиля.
Второй винт соединяется с валом, который взаимодействует с ключевой конструкцией, состоящей из муфт, шестеренок и так далее. Винты расположены в герметично закрытом корпусе со специальной жидкостью — гидротрансформаторе.
Классическая АКПП дает возможность обойтись без нажатия педали сцепления, что довольно удобно, а особенно тем, кто постоянно ездит улицами мегаполиса с очень насыщенным трафиком. В нужный момент водитель нажимает педаль тормоза или акселератора. Среди недостатков АКПП следует отметить повышенный расход горючего и ощутимое переключение скоростей.
Все модели трансмиссий имеют свои слабые места, однако АКПП на старом автомобиле способна стать реальной головной болью. И относится это не только к слабым местам конструкции, а и к качеству обслуживания. Банальный недостаток масла способен привести к преждевременному износу. Не редко перегорают соленоиды, фрикционы, выходит из строя гидротрансформатор.
Прочие недостатки классических АКПП:
- Автомобиль нельзя завести с «толкача».
- Буксировать автомобиль с АКПП ограничивает или запрещает сам завод-производитель.
- При заносе управлять автомобилем гораздо сложнее.
- Дорогое обслуживание и детали.
Какие бывают трансмиссии?
На сегодняшний день существует большое количество различных видов трансмиссий, которые отличаются друг от друга эксплуатационными свойствами, надежностью и принципом функционирования. По основному принципу работы можно выделить следующие виды механизмов переключения скоростей в автомобиле:
- Ручная коробка передач – наиболее простой вариант исполнения, который характеризуется простотой конструкции, надежностью и длительным сроком службы. Однако именно то, что данный тип коробки передач требует участия человека в процессе переключения скоростей, привело к образованию основных правил управления автомобиля: правильное взаимодействие со сцеплением, правильное включение скоростей во время движения. Пример: на машинах ВАЗ 2109, да и вообще, на всех ВАЗах до 2000 года выпуска, как правило, стоит ручная коробка передач (механика).
- Автоматическая коробка передач – усовершенствованная система, которая не требует участия человека в переключении передач во время движения автомобиля. Это привело к тому, что на автомобилях с автоматической коробкой передач отсутствует педаль сцепления. Однако автоматическая трансмиссия очень дорога в обслуживании, требует постоянной диагностики, имеет меньшую степень надежности в сравнении с ручной КПП.
- Смешанный тип коробки передач – позволяет переключать коробку передач самостоятельно без необходимости нажатия сцепления. Чаще всего, подобная трансмиссия автомобиля устанавливается на гоночные версии транспортного средства, или идет как дополнительная опция.
Рекомендуемая статья: Ford Focus 2-го поколения на вторичном рынке Как правило, вид установленной коробки передач зависит от стоимости автомобиля, его года выпуска и класса.
Во время движения
Как пользоваться коробкой “автомат” правильно по ходу движения? Современные трансмиссии допускают переход от одного режима к другому без выжима кнопки на рычаге селектора (кроме R). А чтобы не предотвратить произвольное начало движения машины во время остановки, надо нажать на педаль тормоза при переключении режимов.
Также необходимо знать, как правильно буксировать авто с АКПП. Нужно придерживаться следующих рекомендаций:
- проверить уровень масляной жидкости в коробке на соответствие заводским нормам;
- провернуть ключ зажигания, снять блокировку с рулевой колонки;
- перевести селектор в режим N;
- буксировка рекомендована не более 50 километров, со скоростью 50 километров в час, и меньше. При остановках желательно охлаждать коробку;
- запрещено запускать мотор при буксировке.
Устройство механической коробки передач
Устройство механической КПП
Конструктивно механическая коробка передач состоит из следующих элементов:
- ведущий или первичный вал;
- ведомый или вторичный вал;
- промежуточный вал (для 3-х вальной МКПП);
- шестерни первичного и вторичного валов;
- механизм выбора передач;
- муфты синхронизаторов (синхронизаторы);
- картер;
- главная передача;
- дифференциал.
При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.
Двухвальная коробка передач: устройство и принцип работы
Схема двухвальной МКПП
Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.
Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.
Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.
Принцип работы двухвальной трансмиссии следующий:
- В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
- При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
- Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
- Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
- Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.
Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.
Схемы передачи крутящего момента на каждой из передач:
Нейтральное положение
1-я передача

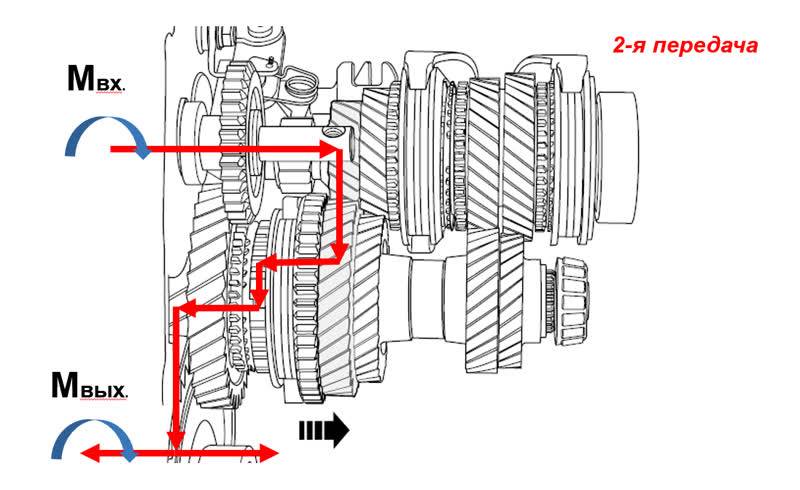

2-я передача
3-я передача
4-я передача
5-я передача
Задний ход
Трехвальная КПП: устройство и принцип работы
Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.
Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню — таким образом, валы находятся в постоянном зацеплении.
Устройство трехвальной МКПП
Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.
На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.
Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.
Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.
В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.
Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.
Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.
АКПП GM
За рубежом производство автоматических трансмиссий началось в 40-х годах XX века. Пионером стал гигант мирового автопрома – General Motors. В настоящее время наиболее распространена трансмиссия 6T40. Ее массовый выпуск запущен в 2008 году, агрегат разработан для легких автомобилей. Сама коробка компактна, весит 70-90 кг, предлагает большой передаточный диапазон.
Трансмиссия с 6-ю передачами впервые была установлена на Chevrolet Malibu 2.4 в 2008 году. В том же году ею стали комплектоваться Cruze, Daewoo Lacetti и еще несколько автомобилей, поставляемых на американский рынок. В Chevrolet коробка чаще всего сочетается с двигателем объемом 1,8 литра. В Европе наиболее распространены модели с этой трансмиссией: Astra, Meriva. В этих автомобилях она обычно работает в паре с 1,4-литровым двигателем с наддувом или 1,6-литровым – без наддува. Шестиступенчатый «автомат» 6T40 все еще устанавливается на новые автомобили.
Типичная неисправность этой трансмиссии – это появление трещин в пружинном кольце (имеет волнистую конфигурацию) сцепления. Металлическая стружка вместе с маслом попадает внутрь агрегата и приводит к преждевременному износу компонентов.
Предотвратить критические повреждения поможет замена масла каждые 60 000 км. Только так можно увидеть стружку. Стоит отметить, что предыдущая модель «автомата» GM с обозначением 5L40 (помимо американских автомобилей, устанавливалась на BMW) получила высокие оценки специалистов в части надежности.
Конструкция
Конструкция устройства может предполагать использование в качестве ведущих переднюю и заднюю пары колес.
Если как ведущие используются задняя пара колес, то автомобиль получается заднеприводным, а если передняя – переднеприводным. Если авто имеет привод одновременно на задние и передние колеса 4х4, то полноприводные.
Авто с разным типом привода имеют свою конструкцию трансмиссии, которая часто существенно отличается по составу элементов и их исполнению.
Так в заднеприводной машине это последовательно расположенные элементы: сцепление, КП, карданная и главная передачи, дифференциал, полуоси.
Сцепление
Сцепление служит для непродолжительного отсоединения движка от трансмиссии и последующего плавного соединения этих элементов после переключения передачи, а также защиты деталей от избыточных нагрузок.
Коробка передач
Коробка передач изменяет крутящий момент, скорость и направление движения, а также разъединяет на продолжительное время двигатель и трансмиссию. Коробки бывают механические, роботизированные и классические (гидротрансформатор — планетарные передачи)
Карданная передача
Карданная передача нужна для трансляции кр.момента со вторичного вала коробки на вал гл.передачи, которые находятся под углом друг относительно друга.
Главная передача
ГП необходима, чтобы увеличить кр.момент, изменить направление и передать его на полуоси. Обычно в авто применяют гипоидную главную передачу (зубы передачи не прямые как обычно, а радиальные).
Дифференциал
Дифференциял раздает кр.момент по ведущим колесам, и позволяет полуосям вращаться с отличными друг от друга угловыми скоростями, в процессе поворота транспортного средства.
Лучшие российские и зарубежные автоматы
Автоматические трансмиссии, сделанные за рубежом
На европейском рынке лидирующую позицию занимают коробки от производителя ZF. Эти автоматы обладают большим эксплуатационным ресурсом. Многие владельцы авто отмечают, что у коробки есть недостатки: быстро изнашивается фрикцион гидротрансформатора и мехатроник, но, несмотря на это, агрегат обладает повышенной надежностью и комфортом.
Главное правильно обслуживать коробку и делать это регулярно, при необходимости проводить капитальный ремонт. Тогда механизм прослужит более 1 миллиона километров.
Коробка-автомат 6HP26/6HP28/6HP32 встречается на машинах с объемом мотора до 6 литров:
- «Ауди» A4-A6, Q7;
- БМВ третьей, пятой, шестой, седьмой серии, а также Х3, Х5, Х6;
- «Бентли»;
- «Фольксваген-Фаэтон».
Еще одна надежная и популярная коробка-автомат от концерна «Ауди» – 01М, она производится с 1995 года. Эту АКПП легко отремонтировать, и, если регулярно обслуживать трансмиссию, она пойдет до 500 000 километров.
Усовершенствованная коробка DP2/DP8 устанавливается на следующие машины:
- «Рено-Логан», «Лагун», «Клио»;
- «Пежо» 206-207, 307-308 и 407-408;
- «Cитроен» C3-C5, C8.
Данная коробка выходит из строя из-за перегрева, поэтому важно не допускать превышения температуры более чем 75–90 ᵒС. Если вы водите плавно и аккуратно, капитальный ремонт трансмиссии потребуется только после 200 000 километров.
Автоматические трансмиссии отечественного производства
Многие автомобилисты в Российской Федерации отмечают высокое качество и надежность модели JF414E от японского производителя Jatco, которые выпускаются для АвтоВАЗа.
Данную коробку-автомат адаптировали к условиям эксплуатации в нашей стране. Конструктивно она достаточно простая, практически не ломается. В нее можно заливать как родную трансмиссионную смазку, так и бюджетные масла. В теории коробка без капитального ремонта может пройти 200 000–400 000 километров.
Данную коробку устанавливают на «Ладу-Калину». В «Приоре» с 16 клапанами и ДВС на 106 лошадиных сил монтируют автомат от ZF.
Если говорить про отечественных производителей трансмиссий, но наиболее надежной считается коробка от бренда «КАТЕ», которая устанавливается на «Аурус». Она представляет собой автомат с 9 передачами, без стандартного гидротрансформатора. В 2006 году модель FT703 устанавливалась на «Ладу-Калину», однако в серию такие коробки не пошли. Ресурс данного агрегата составляет 250 000 километров.
Коробки-роботы, сделанные в нашей стране, к примеру модель АМТ, производятся серийно и устанавливаются на «Ладу-Гранту», «Ладу-Весту», а также «Ладу-Икс-Рей». Раньше такие роботы стояли на «Ладе-Приоре», «Ладе-Калине».
Автомат
Автоматические коробки передач не являются чем-то новым и ультрасовременным. История создания агрегатов подобного типа относится к середине 20 века, и примитивные механизмы КПП, способные автоматически переключать скорости, в зависимости от выбранного режима и скорости езды, насчитывают не одно десятилетие.
Главная функция подобного агрегата на авто — по-прежнему соединять двигатель и ведущую ось, обеспечивать рациональное распределение мощности и крутящего момента при максимальной экономичности.
Тем не менее, принцип работы механизма на авто несколько иной.
О основе автоматической КПП лежит набор фрикционов. Каждый из фрикционов представляет собой диск, который имеет на своей плоскостной поверхности определенные шероховатости и рельеф, что позволяет ему получить неплохие сцепные свойства. Чтобы понять смысл подобного механизма, стоит вспомнить устройство сцепления автомобиля: здесь все происходит практически так же.
Иными словами, фрикционы различного размера поочередно соединяются друг с другом и вращаются синхронно. Смена фрикционов осуществляется посредством системы подачи масла высокого давления и цепочки клапанов. При достижении маслом максимального давления, клапан открывается в ту или иную сторону, и происходит смена одних фрикционов на другие.
Устройство механической коробки передач
Устройство механической КПП
Конструктивно механическая коробка передач состоит из следующих элементов:
- ведущий или первичный вал;
- ведомый или вторичный вал;
- промежуточный вал (для 3-х вальной МКПП);
- шестерни первичного и вторичного валов;
- механизм выбора передач;
- муфты синхронизаторов (синхронизаторы);
- картер;
- главная передача;
- дифференциал.
При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.
Двухвальная коробка передач: устройство и принцип работы
Схема двухвальной МКПП
Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.
Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.
Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.
Принцип работы двухвальной трансмиссии следующий:
- В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
- При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
- Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
- Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
- Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.
Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.
Схемы передачи крутящего момента на каждой из передач:
Нейтральное положение
1-я передача
2-я передача
3-я передача
4-я передача
5-я передача
Задний ход
Трехвальная КПП: устройство и принцип работы
Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.
Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню — таким образом, валы находятся в постоянном зацеплении.
Устройство трехвальной МКПП
Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.
На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.
Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.
Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.
В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.
Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.
Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.
Механика
Самый распространенный и классический тип КПП автомобиля — это механическая коробка передач. Принцип ее работы наиболее примитивен и прост, а потому позволяет наилучшим образом погрузиться в данную тематику и разобраться в устройстве столь сложного механизма.
По сути, все сводится к тому, чтобы определенным образом соединить друг с другом два вала, расположенные в колоколе КПП. Оба вала имеют на себе набор шестерен разного размера. Один идет к двигателю авто, а другой — к ведущим колесам.
Так, уменьшается размер ведомой шестерни и увеличивая размер ведущей, и постепенно достигается максимальная скорость автомобиля с минимальным вращением маховика мотора. Это приводит к более рациональному использованию механизмов и достижению максимального их ресурса.
