Как правильно затягивать ГБЦ и с каким усилием

Как правильно затянуть?

Протянуть болты можно с помощью специалистов или самостоятельно. Если вы никогда прежде не сталкивались с необходимостью выполнения этой задачи, то ниже разберем, как сильно следует закручивать винты и в какой последовательности это делать.

Точно соблюдайте момент натяжки, поскольку если болты головки блока будут перетянуты, это приведет к появлению трещин и повреждению ГБЦ. Если это случится, автовладельцу придется выполнять капитальный ремонт агрегата. Рабочая поверхность отверстия, а также резьбового соединения винта должны быть максимально чистыми. Для очистки цилиндров можно использовать железную проволочную щетку

Если в ходе выполнения задачи вы обнаружили «слепые» отверстия для винтов головки, то осторожно используйте смазку для обработки. Если объем вещества больше, чем требуется, возникнут сложности с установкой штифта до упора

Инструменты и материалы

Чтобы обтянуть ГБЦ, подготовьте только один инструмент — динамометрический ключ, который позволит определить силу затягивания винтов. Приобрести ключ лучше всего в специализированном магазине или арендовать на СТО, поскольку этот инструмент может использоваться только для закручивания и обтяжки. Эксплуатация обычного гаечного ключа не позволит определить, сколько килограмм составляет сила затяжки.

Канал «Ремонт Двигателя! И интересное!» обнародовал ролик, где описаны все нюансы выполнения процесса натяжки.

Алгоритм действий

Необходима очередность и сила, когда вы будете тянуть болты головки блока цилиндров:

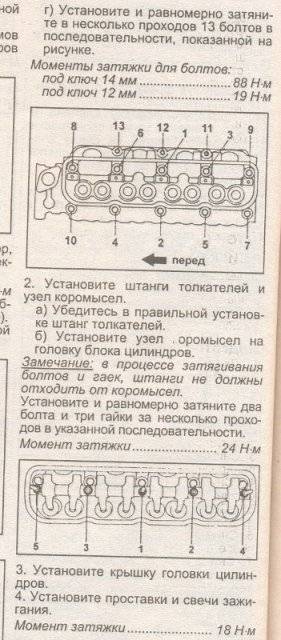

  1. В соответствии с размещенной ниже схемой произведите натяжку всех болтов при помощи динамометрического ключа. Момент затяжки на первом круге закручивания креплений составит около 3,5 — 4,1 кгс/м. Сначала натягиваются болты, которые находятся в центре головки блока — сверху и снизу. После этого завинчиваются два верхних и нижних крепления, установленные сбоку от винтов, расположенных в центре. Затем производится натяжка двух крайних болтов. Учтите, что сначала надо натянуть левые штифты, а потом правые. Винт под номером 11, расположенный внизу слева, трогать не надо.
  2. Это первый круг натяжки. На втором этапе производится затягивание болтов в аналогичном порядке. Только сила, с которой натягиваются элементы крепления инструментом, будет 10,5 — 11,5 кгс/м.
  3. На третьем этапе производится натяжение болта, который отмечен номером 11 на схеме. Сила затягивания этого винта должна быть 3,5 — 4,0 кгс/м.

Автомобили ВАЗ семейства 2112 выпускались с . У этих двигателей головка блока цилиндров отличается впускными отверстиями. Других отличий, по идее, нет. И поэтому будет одинаковым, если говорить о любом 16-клапанном ДВС. Затяжка выполняется в три приёма, хотя в книгах по ремонту приводят другой вариант (он – для 8-клапанников).

Деталь с названием ГБЦ крепится к блоку цилиндров 10-ю винтами. Их отворачивают торцовым ключом «на 10». представлен на первом фото.

Последовательность отворачивания (1-10)

Стандартная длина винтов – 93 мм. Если винт был вытянут хотя бы до 95 мм, его заменяют новым (требование АвтоВАЗа).

При монтаже используется другая схема (фото 2). Каждый винт смазывают машинным маслом, иначе усилия сведутся «на нет».

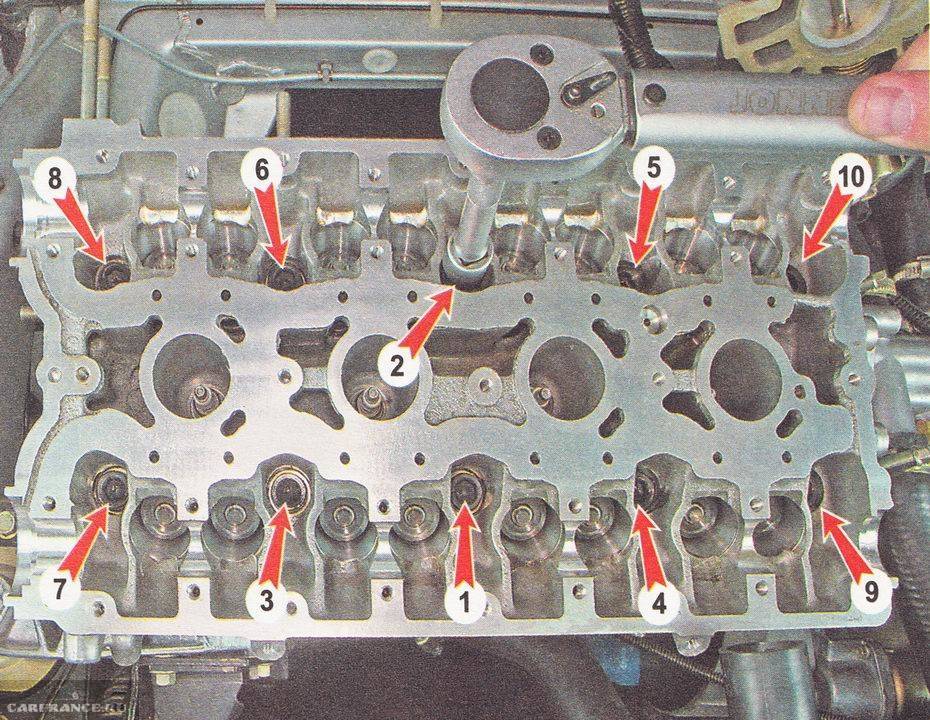

Порядок затяжки головки обозначен на этом фото

Момент затяжки болтов ГБЦ крышки

Для ВАЗ-2112 момент затяжки ГБЦ нормирован:

  1. Первый проход – усилие составляет 20 Н*м;
  2. Каждый винт доворачивают на 90 градусов вправо;
  3. Ждут 20 минут, затем винты доворачивают ещё на 90 градусов.

Сначала усилие – очень небольшое. Но на «шаге 3» справиться с работой будет трудно. Используйте рычаг.

Зачем нужны направляющие втулки

Перед монтажом ГБЦ выполняют действия: очищают резьбовые отверстия, а также все отверстия под втулки (фото 1). , и только затем .

Всё готово к установке ГБЦ

Металлические детали, прилегающие к прокладке, должны быть обезжирены. Схему затяжки ГБЦ мы рассмотрели, но саму ГБЦ нужно устанавливать правильно:

  1. Размещаем ГБЦ на блоке цилиндров;
  2. Сдвигая деталь в разные стороны, добиваемся, чтобы втулки вошли в углубления.

После «шага 2» винты можно заворачивать.

Герметик

Никаких герметизирующих составов при установке прокладки не используют! Солидол, ЦИАТИМ и другие смазки не нужны тем более. Главное – металл надо обезжирить. А .

Инструмент для работы

Перед тем как приступить непосредственно к замене, необходимо собрать весь необходимый инструмент и материалы:

  • Набор ключей различного диаметра «10», «13», «17», «21».
  • Отвертку.
  • Плоскогубцы.
  • Новая охлаждающая жидкость.
  • Тара под ОЖ.
  • Чистую ветошь.
  • Новый расходный материал (в зависимости от назначения выполняемых работ – прим.).
  • Противооткатные башмаки.

Для удобства проведения работ лучше всего использовать смотровую яму или подъёмник.

Снятие ГБЦ на ваз-2112 — порядок работ

Перед тем как приступить к работе, убедитесь в том, что автомобиль находится на ровной поверхности, поставлен на ручной тормоз, а под задние колёса остановлены противооткатные упоры.

Внимание!Работы необходимо производить только на холодном двигателе

Первым делом отключаем минусовую клемму от аккумуляторной батареи.
В заранее подготовленную тару, на радиаторе отопителя.
При помощи ключа на «10» отворачиваем четыре болта крепления декоративного кожуха двигателя. Места крепления декоративной крышки 124 мотора. Автомобиль редакции на фото!
После чего снимите его и уберите в сторону.
Следующим шагом убираем все высоковольтные провода, и , также отсоединяем их от фиксатора на ресивере. По очереди отключаем каждый провод от свечи.
Модуль зажигания также необходимо демонтировать, открутив два фиксирующих болта, при помощи ключа на «10».
Затем переходим к приёмной трубе от которой следует открутить шесть гаек соединяющую её с выпускным коллектором.
Демонтируем накладку кронштейна, фиксирующую приёмную трубу.
Когда все элементы сняты, отсоединяем трубу от коллектора.
После .
Переходим к и отключаем от него клемму

Обратите внимание на количество следов коррозии
Откручиваем гайку, которая крепит провод «массы» на шпильке впускного патрубка на .
Не забываем и про два минусовых провода, расположенных на ГБЦ.
Ослабляем хомуты, после чего демонтируем все шланги от дроссельного узла, а также подхода охлаждающей жидкости.
Демонтируем патрубки системы вентиляции картера (малой – прим.), воздуховода, а также шланг продувки адсорбера.
Убираем все колодки датчиков, включая ДПДЗ (датчик положения дроссельной заслонки – прим.) и. Датчик холостого хода вблизи на редакционной ВАЗ-2112
От ресивера отключаем шланг вакуумного усилителя тормозов и регулирующий давление топлива.
Ослабьте, а затем достаньте с посадочного места трос регулирующий положение дроссельной заслонки

Доставайте трос согласно обозначением стрелок.
Уберите окончание троса на дроссельной заслоне, после чего уберите её в сторону.
Выверните 2 болта, которые фиксируют моторный жгут у ресивера, и уберите его.
Еще 2 гайки следует открутить на крышке ГБЦ.
Далее ослабляем, а затем демонтируем четыре хомута, которые держат ресивер и впускную трубу, после чего сам ресивер снимаем, а в полости трубы во избежание попадания грязи кладём чистую ветошь. Убираем ресивер в сторону (он будет либо стальной, либо пластмассовый. Например, на 124 двигателе ресивер сделан из пластика). На фото 21120
Следующим шагом отключаем систему питания топливом от топливопровода. Для этого откручиваем топливные шланги от соединительных трубок при помощи ключа на «13».
При помощи двух ключей отворачиваем топливопровод

В надёжном месте сохраните небольшие шайбы от трубок.
Снимите винт, который фиксирует кронштейн трубок к ГБЦ. Уберите открученные болты в надёжное место
Разъедините колодки питания форсунок и открутите болты, их фиксирующие к ГБЦ. Колодка демонтирована
При помощи отвёртки ослабьте соединение хомута патрубка системы вентиляции картера от крышки расположенной на головке блока цилиндров.
Открутите один болт, который крепит направляющую уровня масла вместе с со щупом, после чего снимите их.
Также необходимо произвести демонтаж всех гаек которые фиксируют термоэкран, после чего снять их.
Ослабляем хомут от патрубка системы вентиляции картера от патрубка воздушного фильтра.
Осмотрите патрубок на наличие повреждений и при необходимости замените

Заключительным шагом перед работой непосредственно с головкой блока цилиндров, будет ослабление 5 хомутов от термостата и выпускного патрубка. Обратите внимание, что в термостате есть охлаждающая жидкость, поэтому, не ошпарьтесь
Когда они ослаблены, по порядку отсоединяем их.
Далее приступаем к демонтажу крышки ГБЦ, для этого при помощи ключа на «10» демонтируем 15 болтов, расположенных на его верхней части. Расположение болтов указано маркером.

Видео работы головки блока цилиндров

Одним из преимуществ автомобилей, выпущенных отечественными заводами, является возможность выполнения владельцем ремонта любых узлов и агрегатов, вплоть до полной разборки двигателя. Если автовладелец принялся осваивать ремонт головки блока цилиндров, то необходимо разобраться, как производится замена направляющих втулок клапанов. Процедура это в сравнении с иными манипуляция не представляет сложности, но имеет существенное значение для обеспечения работоспособности мотора.

Для чего нужна направляющая втулка клапана?

В обеспечении стабильной работы мотора элементы головки блока играют важную роль. Особенно тщательно необходимо следить за состоянием клапанов, ведь от них зависит, насколько эффективно будет происходить заполнение цилиндров горючей смесью и освобождение её от продуктов сгорания топлива. Доверена эта работа клапанам, которые своевременно открывают и закрывают просветы каналов поступления топливной смеси и выхлопных газов.

Каждый клапан имеет рабочую часть в виде диска (тарелку), которая плотно прилегает к гнезду и шток. Именно через шток тарелке передаётся возвратно-поступательное движение, необходимое для работы механизма. Для того, чтобы шток клапана двигался строго по своей оси, он помещён в специальную втулку.

Направляющие клапанов выполнены таким образом, чтобы клапан не имел возможности колебаться в стороны. Отсутствие зазора между поверхностью штока и внутренней поверхностью втулки также помогает сальнику клапана защитить камеру сгорания от попадания моторного масла. Даже с учётом того, что для клапанов и направляющих используют очень прочные сплавы, износ неизбежен. Именно поэтому периодически необходима замена втулок клапанов.

Очевидными признаками необходимости такого ремонта являются:

  • попадание в камеру сгорания моторного масла (увеличение расхода масла, сизый дым выхлопа);
  • характерный шум от головки;
  • замена направляющих клапанов на новые;
  • замена клапанов после их повреждения (особенно при искривлении штока);
  • капитальный ремонт ГБЦ.

Готовим двигатель к замене направляющих втулок клапанов ВАЗ

Любая работа, связанная с ремонтом двигателя автомобиля требует подготовки

Особенно это важно, когда дело доходит до газораспределительного механизма. В процессе возврата мотора к жизни обойтись простым набором гаечных ключей уже не удастся

Конструкция отдельных элементов требует наличия особых приспособлений.

Замена направляющих втулок клапанов ВАЗ на всех автомобилях классической серии абсолютно одинакова из-за идентичности устройства двигателей. Для проведения этой операции необходима специальная оправка, которую можно заказать знакомому токарю или купить в магазине. Состоит она из рукоятки и рабочей части. Рабочая часть представляет собой стержень, диаметр которого чуть меньше наружного диаметра втулки, а на конце имеется более тонкая часть, которая свободно входит внутрь втулки.

Кроме этого необходимо приготовить развёртки – специальные длинные свёрла, которые позволяют довести внутренний диаметр отверстий до нужного калибра. В магазине необходимо приобрести развёртки на:

  • 8,022-8,040 мм (для каналов впускных клапанов);
  • 8,029-8,047 мм.(для каналов выпускных клапанов).

Кончено, замена втулок двигателя любого автомобиля возможна только, когда головка демонтирована, клапана и другие элементы ГЦБ сняты, а также выкручены шпильки у цилиндров №1 и №4 в верхней части (они мешают запрессовке втулок).

Замена направляющих втулок клапанов – действуем последовательно

Приступая к работе, головку блока цилиндров предварительно очищают от смазки и грязи. Далее её необходимо уложить на верстак с хорошим освещением. После этого следует выполнить следующие операции:

  • вставляя поочерёдно оправку в отверстия старых втулок (со стороны камеры сгорания), аккуратно молотком наносим удары по её концу и выбиваем втулки;
  • посадочное место втулки очищаем ветошью с бензином или растворителей, продуваем сжатым воздухом;
  • втулки необходимо заранее выдержать в морозилке примерно 2-е суток для их сжатия;
  • нагреваем ГБЦ на электроплитке до температуры примерно 100 градусов Цельсия (это позволит расширить посадочные каналы);
  • надеваем на втулки стопорные кольца, вставляем втулки в отверстия и через оправку аккуратно забиваем до полной посадки.

Выполнение операции без динамометрического ключа

Поскольку на всех указанных автомобилях усилие точно указано, то без динамометрического ключа при посадке ГБЦ не обойтись. Но на некоторых авто вполне можно обойтись без него и использовать для затягивания обычные ключи и удлиняющей насадкой.

Сразу отметим, что выполнение работ без спец. инструмента допускается только на «старых» двигателях («Москвич», ВАЗ первых моделей).

Особенностью затяжки головки блока без динамометрического ключа является необходимость «чувствовать» прилагаемое усилие. В остальном же общая методика работ такая же, как и с использованием спец. инструмента:

  • Заворачиваем «от руки» все болты;
  • Делаем 1-й подход, прилагая среднее усилие (при этом стараемся тянуть все болты с одинаковым усилием, плавно и без рывков). Обязательно следуем порядку затяжки;
  • Выполняем второй подход, повысив усилие (чтобы более точно «ощущать» усилие, ключ с наращенным плечом следует тянуть «на себя», а не толкать «от себя»);
  • Третий подход делаем с высоким усилием (проворачиваем до момента, когда болт остановиться).

Одним из вариантов затяжки без динамометрического ключа является двойное доворачивание крепежей после выполнения 2-го подхода.

Поскольку без навыков «чувствовать» прикладываемое усилие удается далеко не всем, метод без динамометрического ключа лучше не использовать, ведь последствия неправильной затяжки головки блока – достаточно серьезны и могут привести к очень серьезным поломкам.

Поэтому перед ремонтом двигателя, связанным со снятием головки блока следует запастись специальным инструментом, тем более что лишним он не будет и применение ему найдется всегда.

Что такое капремонт и зачем он нужен


Во время ремонтных работ детали и узлы ДВС доводятся до идеального состояния. После сборки агрегата его состояние и работоспособность должно быть идентичны новому двигателю, только что выпущенному с конвейера. Капиталка необходима, если мотор полностью или частично выработал свой ресурс, появились соответствующие признаки, свидетельствующие об этом. Не обращать внимания на них нельзя. При дальнейшей эксплуатации автомобиля двигатель может полностью выйти из строя и его нельзя будет восстановить. Останется один вариант – приобретение новой детали. Естественно, что приобретение запчастей обходится дороже, чем их починка.

  1. Следить за уровнем масла и регулярно менять его.
  2. Следить за уровнем охлаждающей жидкости, не допуская перегрева машины.
  3. Заливать качественное топливо, рекомендуемое заводом-изготовителем.
  4. Разумно эксплуатировать машину, не допуская перегрузки.
  5. Ограничить до минимума время работы автомобиля на холостых оборотах.
  6. Отказаться от экстремальной езды, требующей повышенных оборотов. Не допускать, чтобы стрелка тахометра заходила в красную зону.

Двигатели

Производители предлагали для модели пять силовых агрегатов в зависимости от модификации:

  • 1,5-литровым8-клапанным двигателем 2111 оборудовали модификацию ВАЗ 21122;
  • 1,5-литровым16-клапанным двигателем 21120 оснащали модификацию ВАЗ 21120;
  • 1,6-литровым8-клапанным двигателем 21114 оборудовали модификацию ВАЗ 21121;
  • 1,6-литровый8-клапанным двигателем 21124 оборудовали модификацию ВАЗ 21124;
  • 1,8-литровый16-клапанный двигатель мощностью 100 л.с. предлагали для модификации ВАЗ 21128.

16-клапанные двигатели не имеют защиты от разрыва ремня ГРМ. Двигатели надёжны в эксплуатации. Средний ресурс работы двигателей до капитального ремонта — 150 000 км пробега.

Салон

Удобная регулировка спинок заднего сиденья — для перевозки больших грузов спинки складываются. В штатном положении кресел объём багажного отсека составляет 334 литра, при сложенных спинках — 425 литров.

Задний спойлер — неудачное решение производителя. Ухудшает обзорность через заднее стекло и гремит на ямах.

Это интересно: Самостоятельная замена ламп ближнего света в фарах Хендай Акцент

Кузов

ВАЗ 2112 обладает наследственной болезнью всех отечественных моделей — коррозией. Наибольшей склонностью к ржавчине обладает нижняя часть дверей и полностью дверь багажного отсека, пороги.

Бороться с коррозией машины можно своими силами. Для этого нужно обработать элементы кузова антикоррозийными средствами. В руководстве по ремонту перечислены рекомендуемые средства для предотвращения или удаления коррозии.

При открытии багажника часто ломается задний катафот.

Описание процедуры замены ремня ГРМ ВАЗ 2110, (2112) 16 клапанов

Бывший флагман Российского автопрома ВАЗ 2110 с двигателем 1,5 16 клапанов. Плановая замена ремня ГРМ через 30 000 км пробега после прошлой замены. Вскрытие показало, что если бы сегодня не поменяли, то завтра добавилось бы работы нашему мотористу. А вообще мы рекомендуем всем клиентам контролировать состояние ремня хотя бы раз в 5 000, или раз в год. Но зная качество наших запчастей, лучше чаще. На данном двигателе, при обрыве ремня, гнет почти все клапана. Статья актуальна и для ВАЗ 2112))

Смотрим, запоминаем и не доводим до такого.

Больной стал на пять миллиметров уже и вообще выглядел очень плохо. Отправляем его на доску почета.

А вот и сам виновник торжества.

Снимаем абсорбер и бачок гидроусилителя, что бы не мешали в дальнейшем.

Ослабляем болт на семнадцать, натяжного ролика сервисного ремня и снимаем последний. Совсем снять не удастся поскольку мешает опора двигателя. Если ремешок требует замены придется открутить подушку двигателя.

Снимаем натяжной ролик. Откручиваем болты крепления верхней защитной крышки, они под шестигранник.

Снимаем правое колесо, пластиковый брызговик и сливаем антифриз.

Видим шкив коленвала. За его болт, по часовой стрелке, вращаем коленвал до совпадения меток на шкивах распредвалов и защитной крышке ремня ГРМ.

Метки на левом распредвале выпускных клапанов. Красным выделена метка на защитной крышке.

Аналогично для распредвала впускных клапанов. Он справа. На его шкиве есть внутреннее кольцо для датчика фаз, поэтому перепутать шкивы очень сложно.

Снимаем шкив коленвала. Застопорим коленвал с помощью друга. Сажаем его в машину и заставляем включить пятую скорость и до упора нажать на тормоз. А сами в это время легким движением руки откручиваем болт шкива коленвала. Снимаем его и нижнею защитную крышку.

Видим, что метка на звездочки и прорезь на отливе крышки коленвала совпали.

Ослабляем болты на семнадцать натяжного и обводного ролика и снимаем ремень ГРМ. После чего и сами ролики. Их меняем в любом случае.

Стопорим и откручиваем шкивы распредвалов и снимаем их. Помним, что у правого распредвала шкив с внутренним кольцом для датчика фаз. Картинка должна получится такая.

Откручиваем все что держит защитную пластиковую крышку и снимаем последнюю. Откручиваем три болта держащих помпу. Они под шестигранник.

Помпа для шестнадцати клапанного двигателя немного отличается от обычной для восьми клапанного. Имеет небольшое ухо с резьбой, для крепления защитного кожуха.

Смазываем прокладку тонким слоем герметика и ставим помпу на место. Болты крепления затягиваем. Ставим на место защитный кожух. Проверяем что бы он сел на свое место, в противном случае он будет тереть ремень. Если все в порядке закручиваем все что его держит и ставим шкивы распредвалов и новые ролики.

Проверяем совпадение меток на распредвалах и коленвале. Ставим новый ремень ГРМ. Если нет стрелок направления, ставим так что бы надпись читалась с лево направо.

Правая, она же нисходящая ветвь ремня должна быть в натяг. Можно на несколько градусов повернут правый распредвал по часовой стрелки, одеть ремень и повернуть обратно. Таким образом мы натянем нисходящею ветвь. На натяжном ролике имеются два отверстия под спецключ. Найти его можно в любом авто магазине. Цена вопроса 60 рублей. Для натяжке ремня ГРМ, вставляем спецключ и против часовой стрелки проворачиваем ролик. По скольку споров много о натяжки ремня ГРМ, напишем так: натянутый ремень не должен иметь провис между распредвалами более 5 мм при нажатии и 7 мм на самой длинной ветви (специально эксперементировали). Помним: перетянутый ремень уменьшает срок службы помпы, а из за недотянутого можно попасть на ремонт ГБЦ. (фото ниже)

Проверяем все метки. Проворачиваем коленвал два оборота и снова проверяем метки. Если поршня с клапанами не встретились и метки совпали, то примите мои поздравления. Дальше все ставим на место в порядке обратном снятию. Не забываем затягивать болты. Натягиваем ролик сервисного ремня тем же ключом что и натяжной ролик ремня ГРМ. Заливаем антифриз и заводим автомобиль. Желаем ремню долгих лет службы, но незабываем периодически его проверять, все-таки сделано в России.

Порядок проведения монтажа и демонтажа

Блок цилиндра является основой крепления головки, которая держится на 10 винтах. Отворачивание осуществляется особым торцевым ключом – «десяткой».

На фото продемонстрирован правильный порядок отворачивания:

  1. Верхний правый угловой.
  2. Нижний правый угловой.
  3. Верхний левый угловой.
  4. Нижний левый угловой.
  5. Верхний второй слева.
  6. Верхний второй справа.
  7. Второй нижний справа.
  8. Второй нижний слева.
  9. Верхний посередине.
  10. Нижний посередине.

Соблюдая исключительно такую последовательность можно избежать деформации болтов и резьбы, а также других неприятных моментов.

Конструкция узла довольно сложная, хоть на первый взгляд и кажется примитивной.

Головка крепится болтами или шпильками к блоку и закрывает сверху цилиндры. Посадочная площадь у верхнего элемента весьма большая, потому правильная последовательность затягивания резьбовых соединений с конкретным усилием очень важна. Раньше на старых моделях авто ставили чугунные элементы данного узла, с которыми было проще работать. Сейчас же преимущественно используют более мягкий, легкий и пластичный алюминий, при работе с которым очень легко повредить какой-то цилиндр. Еще чугун гораздо устойчивее к термоусадке и деформациям, что не позволяет пока полностью от него отказаться.

Стандартный размер винтов в рассматриваемой нами модели – 93 мм. Если хоть один вытягивается даже на пару миллиметров, он тут же подлежит замене.

Последовательность монтажа отличается от вышеуказанного порядка и есть на фото:

  1. Средний нижний.
  2. Верхний нижний.
  3. Нижний второй слева.
  4. Нижний второй справа.
  5. Верхний второй справа.
  6. Верхний второй слева.
  7. Нижний угловой слева.
  8. Верхний угловой слева.
  9. Нижний угловой справа.
  10. Верхний угловой справа.

Нормы момента натяжения:

  1. Усилие на первом этапе – 20 Н*м.
  2. Каждый элемент стоит доворачивать вправо на 90 о .
  3. После 20 минут ожидания необходимо доворачивать еще на 90 о .

Первоначальное усилие – небольшое. Но с третьего этапа работа становится труднее, потому используется рычаг. Если у вас возникли какие-то сложности с процессом натяжки, просмотрите видеоурок, в котором все подробно показано и объяснено.

Установка ГБЦ под турбину на ДВС мало чем отличается от выше рассмотренного варианта, но в случае возникновения несоответствий или других проблем, лучше обратиться за советом или помощью к квалифицированным специалистам.

Замена двигателя ваз 2111 (8 кл) на 2112 (16 кл) | Автор темы: Kakalina

Добрый день! На днях приобрел автомобиль ваз 2111 с двигателем 1.5 8 кл.

Igor (Anian) Михаил, у меня на восьмерке стоит мотор от 2112 16 клапанный, переделывал с карбюратора на инжектор! я думаю что все подойдет без проблем у тебя! Делал конечно не собственноручно

Mikhail (Armide) Игорь, ну это на 8, там то и крепления другие и проводка другая. у меня проще должно быть. в основном вот думаю о креплениях и проводке.

Igor (Anian) главное что бы поршня была «безвтыковая» просто лучше сразу позаботится об этом, чем потом случайно встрять на крупную сумму денег!

Igor (Anian) Михаил, даже у меня на родные подушки он встал, а проводку я полностью менял.

Mikhail (Armide) Игорь, а, ну значит и у меня встанет. просто и мозги с донора воткнуть и все. а вообще надо еще с ребятами на сервисе поговорить на эту тему

Igor (Anian) Михаил, да поговори, наши тазики уже изучены вдоль и поперек. УДАЧИ

Alexander (Vasylyna) встанет без проблем. места крепления к кузову те же, отличие это две доп. опоры — верхняя крепиться на правый стакан (на любом кузове 10го семейства независимо от двига есть кронштейн. Если по каким либо причинам он отсутствует, поможет растяжка стоек с доп. опорой) Нижняя опора крепиться к поперечной балке -её можно будет позаимствовать у машины донора.

Процесс и схема затяжки (на 16 клапанном авто)

Но пока вы еще не начали процедуру затяжки штифтов головки блока цилиндров, нужно подчеркнуть, что у каждого мотора свой собственный момент и схема затяжки. Как вы могли догадаться, для каждого транспортного средства этот момент будет разным. Кроме того, на показатель момента напрямую влияют несколько факторов, и если вы приняли решение самостоятельно заняться этим процессом, то вам полезно будет узнать о них:

  • На момент затяжки головки влияет смазывание отверстий для штифтов, а также их состояние, ну и, разумеется, качество непосредственно болтов. Чтобы момент был установлен правильно, и штифты, и отверстия для них должны быть смазаны, а для этого подойдет обычное моторное масло.
  • Если резьба отверстия или сам штифт деформированы, то от процедуры натяжения лучше воздержаться. Так или иначе, но со временем это приведет негативным последствиям.

Необходимые инструменты

И, хотя данная процедура требует определенного подхода, ее подготовка много времени не займет. Суть в том, что непосредственно для затяжки штифтов головки большой набор инструментария не требуется. Единственное, что понадобится — это немного моторной жидкости и специальный динамометрический ключ.


Динамометрический ключ для выполнения работ на 16-клапанном двигателе

Если такого ключа у вас нет, то его нужно купить заранее или одолжить в автосервисе. Нужен именно такой инструмент, поскольку он позволяет определить именно момент натяжки. В настоящее время более бюджетный вариант данного инструмента стоит около 200-250 гривен (600-800 рублей).

Этапы

Если вы снимали головку блока 16-клапанного мотора ВАЗ 2112, то в первую очередь ее нужно установить на место.

  1. Перед непосредственным процессом затяжки штифтов головки блока 16-клапанного двигателя следует измерить их длину. Стандартная длина винта составляет 135.5 мм. Обязательно проверьте это. Если длина штифта отличается от вышеуказанной, то есть либо больше, либо меньше, то штифт нужно заменить новым.
  2. Возьмите моторную жидкость и нанесите ее на резьбу болта. Это можно сделать при помощи кисточки.
  3. После этого можно приступать к установке винтов на 16-клапанный двигатель. Сначала закрутите их руками, после чего используйте динамометрический ключ. Момент натяжения должен составлять 20 Нм + (69,4 — 85,7 Нм) + 90°+ 90°. То есть закрутите штифты, соблюдая показатели 20 Нм + (69,4 — 85,7 Нм) в соответствии с данными на динамометрическом ключе, после чего проверните каждый винт два раза на 90 градусов. Что касается порядка затяжки, то он следующий. Сначала необходимо затянуть два средних штифта начиная с нижнего. Затем по порядку следует затянуть два винта, которые находятся по бокам от нижнего штифта. После этого затягиваются винты, находящиеся по бокам от верхнего среднего штифта. А затем уже по порядку нужно закрутить болты, расположенные по углам головки блока цилиндров. Более подробно порядок затяжки момента указан на фото.

Помните о том, что данный узел транспортного средства ВАЗ 2112 является одним из основных механизмов, определяющих работу двигателя. Поэтому к такому вопросу ремонта блока цилиндров следует подойти с особой внимательностью. Если вы не имеете опыта в проведении подобных работ, то дело лучше доверить квалифицированному профессионалу. Ведь очень часто неопытные автомобилисты пытаются сэкономить деньги на ремонте, что в результате приводит к еще более плачевным последствиям.

К примеру, если винты будут не дотянуты, то это чревато утечкой моторного масла и как следствие, появлением конденсата. А возникновение влаги в ДВС ни к чему хорошему не приведет. Если же винты будут перетянуты, то это может стать причиной появления трещин, а это вызовет необходимость ремонта агрегата.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

  1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
  2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
  3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
  4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
