Как заменить расширительный бачок на ВАЗ-2114: фото и видео

Как спустить воздух из системы охлаждения двигателя ВАЗ 2114

Неисправности, возникающие в СОД, могут существенно испортить жизнь водителю. Например, когда образуется воздушная пробка в системе охлаждения, в салон перестает поступать хорошо прогретый воздух по причине того, что в печку отопителя тосол не поступает. Хуже охлаждается двигатель, отсутствует нормальный теплообмен в системе. В результате перегревается весь ДВС или отдельные блоки, что снижает ресурс силового агрегата. Искажается работа некоторых датчиков, что также негативно сказывается на общем состоянии автомобиля.

Почему образовываются воздушные пробки в системе охлаждения. Причин несколько:

имеется подсос в системе, из-за неплотно затянутых патрубков. Более интенсивно это происходит зимой. При низких температурах пластик сжимается, и если вовремя не подтянуть хомуты, то пробка в системе охлаждения обеспечена;
возможно неисправен клапан на крышке расширительного бачка;
нарушена герметичность помпы;
появились трещины или протечки на радиаторах охлаждения или отопления;
обнаружился пробой прокладки ГБЦ.

Возможны более серьезные причины, такие как:

засорение радиаторов или патрубков, а также какие-то механические повреждения в них;
деформация или поломка крыльчатки помпы;
частичный отказ термостата;

Перед тем как удалить воздушную пробку из системы охлаждения ВАЗ 2114, необходимо тщательно ее продиагностировать на предмет засоров, поломок и негерметичностей. Это нужно сделать для того, чтобы проведенная затем работа не оказалась напрасной. Кроме того, надо обязательно проверить работоспособность термостата. Если он окажется полностью или частично неисправным, можно сколько угодно заниматься очисткой системы от воздуха, лучше работать она не станет.

Перед тем как приступить к работе надо подготовить тосол для долива в систему, если потребуется. Также, ветошь и, желательно, две пары перчаток — хлопчатобумажные, рабочие и хозяйственные, резиновые. Предстоит работать с агрессивной жидкостью, тем более нагретой до 80-90 градусов.

Существует несколько вариантов действий как выгнать воздух из системы охлаждения двигателя.

Воздушная пробка образуется в верхней части системы. На ВАЗ 2114 это дроссельный узел. Чтобы до него добраться, требуется убрать накладку закрывающую двигатель сверху. После этого отсоединяется одна из двух трубок системы охлаждения подходящие в ДУ. Хомут надо оставить на ней, с тем, чтобы потом можно было как можно быстрее одеть ее назад и загерметизировать. Снять крышку с расширительного бачка и, закрыв горловину плотной тряпкой, вставить насос и создать давление в бачке, чтобы убрать воздушную пробку в системе охлаждения. После того как из отсоединенной трубки потечет тосол, необходимо быстро поставить ее на место и закрепить.

Не снимая патрубка с дроссельного узла, и не открывая крышки расширительного бачка, хорошо прогреть двигатель. После этого, предварительно надев перчатки отсоединить патрубок с ДУ и дать возможность выйти воздуху до того, как польется горячий тосол. Сразу же поставить трубку на место и надежно закрепить.

И третий вариант, как спустить воздух из системы охлаждения на ВАЗ 2114.

При этом надо взять помощника. Машина ставится на эстакаду или горку передком вверх. Откручиваются крышки радиатора и расширительного бачка. После этого в расширительный бачок до верху заливается тосол. Напарник запускает двигатель и прогревает его периодически подгазовывая до 3500 оборотов. По мере необходимости тосол доливается до тех пор пока не исчезнут пузырьки воздуха. Крышки закрываются. Машина готова к эксплуатации.

Воздушная пробка в системе охлаждения приводит к нарушению режима отвода тепла из зон повышенного теплообразования: поршней, цилиндров, впускного и выпускного коллекторов. Такая нестабильная работа охладительной системы двигателя может вызвать перегрев. Продолжительная эксплуатация автомобиля с воздушной пробкой может закончиться серьёзными затратами на ремонт.

Расположение расширительной ёмкости

Пластиковый бачок для излишков охлаждающей жидкости устанавливается производителем в разных местах в зависимости от модели «десятого» семейства:

в автомобилях серий ВАЗ 2110—12 резервуар находится с левой стороны (по ходу движения) между стаканом стойки и стенкой салонной перегородки;
в машинах ВАЗ 2114—15 ёмкость тоже стоит с водительской стороны, но вынесена перед стаканом стойки.

К элементам кузова расширительный бачок крепится фиксатором в виде плоского резинового ремня с металлическим крюком, зацепляющимся за выступ на лонжероне. К резервуару подключены 3 шланга:

Снизу присоединяется патрубок большого диаметра, ведущий от термостата.
Верхняя трубка малого диаметра уходит сквозь перегородку к радиатору салонного отопителя.
Средняя малая трубка соединяет бачок с верхним штуцером основного радиатора охлаждения.

Каждый из шлангов выполняет отдельную функцию. Толстый патрубок служит для расширения охлаждающей жидкости и заполнения системы во процессе заливки тосола через горловину бачка. Две тонких трубки предназначены для отвода в резервуар пароводяной смеси из печки и основного радиатора при нагреве до максимально допустимой температуры антифриза 95 °С.

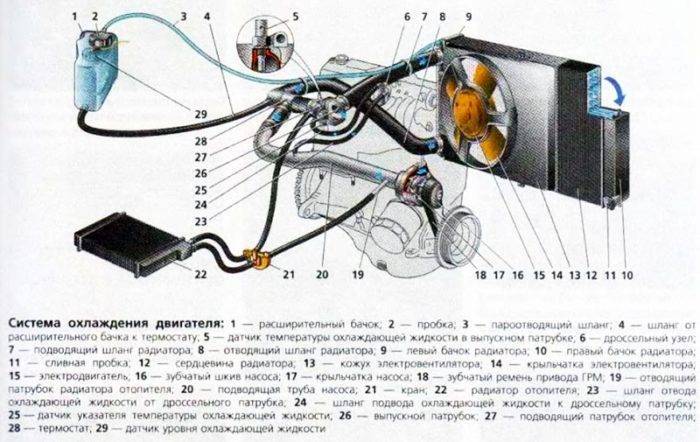

Расширительный бак (поз. 1) находится в наивысшей точке системы охлаждения на одном уровне с дроссельной заслонкой

Порядок замены ёмкости

Процедуру разборки желательно выполнять на остывшем моторе, поскольку горячий антифриз неизбежно попадёт на руки и вызовет ожоги. Специальное оборудование и какие-то особые условия не требуются, в том числе и смотровая канава. Для работы выберите освещённую ровную площадку или тёплое помещение, если замена производится посреди зимы.

Из инструментов и дополнительных материалов необходимо подготовить:

крестообразную отвёртку;
пассатижи;
набор рожковых ключей;
ручной либо ножной насос с заострённой насадкой на воздушном шланге;
тазик для антифриза;
ветошь.

Также рекомендуется запастись новыми хомутами под размер патрубков, старые лучше не использовать.

Инструкция по разборке и установке новой детали

Чтобы поменять ёмкость, необходимо освободить её от тосола. Полностью опорожнять систему нет нужды, надо слить не более 2 л жидкости. Это можно сделать двумя способами:

Открутить защитный пыльник под радиатором, подставить таз и вывернуть на несколько оборотов нижнюю пробку основного радиатора. Когда антифриз покинет бачок, заверните пробку обратно.
Отсоединить от резервуара верхнюю трубку, идущую от печки, и надеть на штуцер нового элемента. К свободному патрубку старой ёмкости приложить насадку насоса и путём накачивания выдавить охлаждающую жидкость, которая перетечёт в новый бачок.

Дальше работайте в следующем порядке:

Снимите 2 малые трубки с ёмкости, ослабив хомуты отвёрткой. Отведите их в сторону.
Повторите операцию с большим нижним шлангом, но после снятия закрепите его повыше или переломите и привяжите конец проволокой.
Отстегните резиновый фиксатор и вытащите старый бачок из гнезда.
На его место вставьте новый, закрепите фиксатором и подключите все патрубки в обратном порядке, используя новые хомуты.

Чтобы долить антифриз до уровня между рисками Min и Max на стенке бака, не создав воздушной пробки в системе, отсоедините трубку от блока подогрева дроссельной заслонки (это высшая точка контура охлаждения). Заливайте жидкость в бачок, пока он не побежит из снятой трубки, после чего наденьте её на штуцер и зафиксируйте хомутом. Добавьте тосола до требуемого уровня.

Перед заливкой тосола в систему нужно снять один из патрубков, подключённых к блоку дроссельной заслонки

В процессе замены следует обратить внимание на состояние шлангов, ведущих к ёмкости. Если их концы раскисли и увеличились в диаметре, а на стенках образовались трещины, такие патрубки лучше поменять

Монтаж расширительного бака от «Приоры»

Ёмкость системы охлаждения двигателя ВАЗ 2170 отличается утолщёнными стенками, благодаря чему «Приора» навсегда избавилась от «детской болезни» лопающегося резервуара, присущей ВАЗ 2110. Есть и другая причина: в штатном бачке «десятки» струя антифриза из патрубка радиатора бьёт изнутри прямо в крышку, отчего последняя протекает. На «приоровской» детали штуцеры стоят под углом к горловине, поэтому жидкость туда не попадает.

Штуцеры ёмкости от ВАЗ 2170 направлены в сторону от заливной горловины

Поскольку деталь от ВАЗ 2170 шире штатного элемента, её установка связана с некоторыми трудностями: в узкое пространство между стаканом и перегородкой бачок просто так не войдёт. Что нужно сделать:

Снять стеклоочистители, открутив гайки крепления.
Демонтировать верхнюю кузовную панель.
Открутить обшивку перегородки со стороны подкапотного пространства.
Примерить новый бачок, вставив в проём. Затем обрезать по его размеру шумоизоляцию и собрать узел в обратном порядке.

Монтаж патрубков и заливка охлаждающей жидкости выполняется по технологии, описанной в предыдущем разделе. Что касается модификаций ВАЗ 2114—15, где расширительный сосуд размещён в широкой нише перед стаканом стойки, подобная замена трудностей не вызовет.

Видео: бачок от «Приоры» на ВАЗ 2110

Работы по замене расширительного бачка на машинах «десятого» семейства следует выполнять самостоятельно, если вы хотите сэкономить личное время и деньги. Поездка и обращение на автосервис выйдет дольше и обойдётся дороже. По окончании процедуры не забудьте проверить работу системы охлаждения путём прогрева мотора до рабочей температуры и момента включения электрического вентилятора.

Расширительный бачок ВАЗ 2114: основные поломки

Казалось бы, какие поломки могут быть в куске пластика? Но да, они бывают:

Появляются трещины на корпусе, из которых уходит жидкость.
Нарушение целостности пробки, которая регулирует давление в системе.
Разрушение резьбы на горловине и иные повреждения.

Что касается пробки, то тут все банально – закупориваются клапаны и чрезмерное давление не выбрасывается. Сопутствующие симптомы – бачок раздувается и становится похожим на мячик.

Самое страшное, что может произойти – это бурление жидкости в бачке. Это явный признак того, что имеется пробой в прокладке ГБЦ. Но это отдельная история, о которой будет рассказано в одной из следующих статей. Иногда появляются в системе воздушные пробки. В этом случае печка работает плохо, следовательно, теплообмен происходит неправильно. Избавиться от воздушных пробок несложно – установите крышку на бачок и прогрейте мотор до рабочей температуры. Для верности руками обожмите длинные патрубки.

Промывка системы охлаждения двигателя своими руками

Не секрет, что система охлаждения двигателя (СОД) через определенное время может засоряться. Когда циркуляция жидкости в этой системе нарушена, то начинает плохо работать печка, а двигатель перегреваться. А Вы знаете, как правильно промыть систему охлаждения самостоятельно ?

Замена охлаждающей жидкости

Предупреждения

Заменяйте охлаждающую жидкость только на холодном двигателе.
Охлаждающая жидкость токсична, поэтому будьте осторожны при работе с ней.
При пуске двигателя пробка расширительного бачка должна быть закрыта.

Подготовка к работе:

?установите автомобиль на горизонтальную ровную площадку, либо чтобы его передняя часть была выше задней.
?отсоедините минусовую клемму аккумулятора.
?на двигателях ВАЗ-2110, -2112 пробка на блоке цилиндров легкодоступна, а для доступа к ней на двигателе ВАЗ-2111 потребуется снять модуль зажигания.

Чтобы слить охлаждающую жидкость (ОЖ) потребуется:

Снять пробку расширительного бачка.
Установить емкость под двигатель и отвернуть пробку сливного отверстия на блоке цилиндров.
Установить емкость под радиатор, и отвернуть пробку сливного отверстия на радиаторе.

После того, как вся ОЖ выбежит из системы, заверните пробки в блок цилиндров и радиатор.Чтобы по мере заполнения системы охлаждающей жидкостью не образовывалось воздушных пробок (ОЖ заполнит систему не полностью) следует:

Если у Вас инжекторный двигатель, тогда ослабьте затяжку хомута, и отсоедините шланг подачи охлаждающей жидкости от штуцера подогрева дроссельного патрубка.
Если карбюраторный двигатель, тогда отсоединяем шланг от штуцера подогрева карбюратора.

Заполните систему охлаждения двигателя, заливая охлаждающую жидкость в расширительный бачок до тех пор, пока ее уровень не установится у верхней кромки ремня крепления расширительного бачка. Заверните пробку расширительного бачка.

?Подсоедините шланг обратно к штуцеру подогрева дроссельного патрубка или карбюратора (в зависимости от модели двигателя). Установите на место модуль зажигания и минусовой провод аккумулятора.
?Запустите двигатель и дайте ему прогреться до рабочей температуры (до включения вентилятора). После этого заглушите двигатель, проверьте уровень охлаждающей жидкости, и при необходимости долейте его до того же уровня.

Предупреждение

При работе двигателя следите за температурой охлаждающей жидкости по указателю. Если стрелка переместилась до красной зоны, а вентилятор не включился, включите отопитель и проверьте, какой воздух идет через него:

?если теплый/горячий воздух, вероятнее всего, неисправен вентилятор.
?если холодный, значит всему причина воздушная пробка в системе охлаждения двигателя.

xn--2111-43da1a8c.xn--p1ai

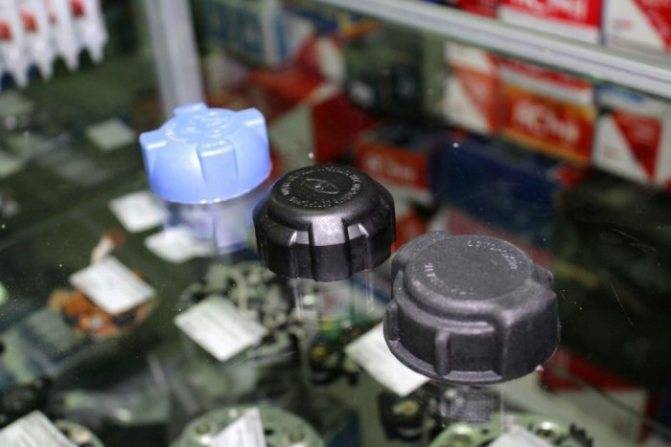

Задачи крышки

Исправность клапанной крышки от расширительного бачка непосредственно влияет на работоспособность всей системы охлаждения силового агрегата.

При работе мотор греется, что вполне естественно и всем прекрасно понятно. Когда двигатель нагревается, антифриз отбирает часть этого тепла, чтобы не происходил перегрев ДВС. Когда сама ОЖ нагревается, она увеличивается в объеме, то есть расширяется, и параллельно растет внутреннее давление в системе. Чем горячее двигатель, тем в системе охлаждения выше давление. Дабы избежать разрывов патрубков и самого бачка, радиатора и прочих компонентов, по которым проходит антифриз или тосол, используется клапанная крышка.

Очень важно не просто правильно закручивать пробку, но и периодически проверять ее на работоспособность. Если требуется ремонт или замена, они проводятся при проявлении первых же признаков проблем

Крышка служит не только как защита от избыточного давления. В конструкции предусмотрены два клапана, либо один, но сочетающий в себе обе функции. Один клапан служит для сброса избыточного давления, а другой для его нагнетания.

Чтобы мотор работал корректно, ему следует поддерживать рабочую температуру. Обычно она находится в диапазоне от 95 до 120 градусов. Зависит от конструктивных особенностей самого двигателя. При таких температурных показателях расширение ОЖ происходит примерно на 20-30%. Это приводит к появлению избыточного давления. А нормальным давлением считается 1,1-1,5 атмосферы. Клапанная крышка расширительного бачка при необходимости выводит из системы лишнее давление, либо же нагнетает, чтобы внутри не образовывался вакуум, патрубки не сжимались и шланги не переставали циркулировать антифриз.

Если пробка работает корректно, двигатель будет функционировать при оптимальной температуре и с нормальным рабочим давлением. Если же нет, последствия неисправности могут оказаться губительными для ДВС. И виной всему обычная крышка.

СИСТЕМА ОХЛАЖДЕНИЯ ВАЗ 2114

Когда-то, еще в советское время, в радиатор автомобиля заливали воду в качестве ОЖ. Но было очень неудобно – в морозы ее приходилось регулярно сливать, чтобы не разморозить систему, а утром перед поездкой нужно было бегать с ведрами горячей воды. К тому же от коррозии страдала рубашка охлаждения в блоке цилиндров и в головке блока. В наше время водой уже практически не пользуются, заливают в систему охлаждения (СО) тосол или антифриз.

Но если жидкость уходит или пришел срок ее замены, то тогда необходима доливка или замена. А здесь необходимо знать, что залито в систему, и можно ли смешивать антифриз с тосолом.

АНТИФРИЗ

Название «антифриз» содержит в себе греческий и английский корни. Греческое «анти» означает «против», английское «фриз» переводится как «замерзать». Поэтому ОЖ, находящаяся в охлаждающей системе, должна не только предотвращать перегрев ДВС, но и не замерзать в морозную погоду. Основой антифриза является этиленгликоль, и от того, сколько в химический состав добавляется воды, зависит температура замерзания ОЖ. Компоненты жидкости не приводят к появлению коррозии деталей двигателя.

По цвету состав может быть практически любого цвета, сам этиленгликоль бесцветный. Окрашивают состав для того, чтобы видеть его в случае подтекания, и чтобы по ошибке не выпили, сам антифриз ядовит. К тому же, старая ОЖ меняет цвет, а это означает, что пора делать ее замену.

ТОСОЛ

Тосол является разновидностью антифриза, только в свое время специально разрабатывался для автомобилей ВАЗ. Он имеет голубой цвет, и может быть концентрированным, разбавленным на 60% водой (марки А-40М), разбавленным на 35% (А-65М). В чистом виде концентрат не применяется, его разбавляют на свое усмотрение в зависимости от температуры замерзания, на которую ориентируются в регионе нахождения автомобиля. Тосол имеет более агрессивную среду, но это вовсе не означает, что он низкого качества.

МИФЫ О ТОСОЛЕ И АНТИФРИЗЕ

Тосол хуже антифриза. Это неверно. Обе охлаждающие жидкости сделаны на одной и той же основе (на этиленгликоле). А вот плотность у них разная, и для измерения этого параметра используются разные приборы (ареометры).
Цвет жидкости является показателем качества, и состав ее зависит от цвета. На самом деле, состав в основном у всех ОЖ похож, и от цвета никак не зависит. Антифриз в основном подкрашивают зеленым и красным цветом.

Расположение расширительной ёмкости

в автомобилях серий ВАЗ 2110—12 резервуар находится с левой стороны (по ходу движения) между стаканом стойки и стенкой салонной перегородки;
Расширительная ёмкость на моделях ВАЗ 2110—12 установлена в узкой нише со стороны водителя
в машинах ВАЗ 2114—15 ёмкость тоже стоит с водительской стороны, но вынесена перед стаканом стойки.
В автомобилях серий 2114—2115 бак находится перед стойкой

Снизу присоединяется патрубок большого диаметра, ведущий от термостата.
Верхняя трубка малого диаметра уходит сквозь перегородку к радиатору салонного отопителя.
Средняя малая трубка соединяет бачок с верхним штуцером основного радиатора охлаждения.
Резервуар компенсирует расширение охлаждающей жидкости и пара от трех элементов системы — салонного отопителя, радиатора и основной магистрали возле термостата

Порядок действий при замене бачка

Никаких особых сложностей процесс замены не вызовет даже у начинающего автолюбителя , но конечно есть некоторые нюансы о которых будет упомянуто. Замена расширительного бачка ВАЗ 2114 производится в несколько этапов.

Подготовьте инструмент и материалы. Отвёртка, ключи, пассатижи, наждачная бумага, автомобильный герметик это то, что вам обязательно понадобится.
Перед заменой нужно дать остыть двигателю и тосолу (антифризу). Затем слить охлаждающую жидкость. Сливать можно из всей системы или просто откачать из бака лишнюю жидкость. Сливная пробка находится в нижней части радиатора и легко откручивается. Под место слива нужно поставить ёмкость, тем самым вы избежите пролива на пол или на землю. Если требуется замена тосола, то слив производите в ёмкость не менее чем 3-4 литра.
Отсоединяем патрубки от бачка, расслабив хомуты. Затем снимаем крепление расширительного бака и извлекаем его.
Перед установкой новой расширительной ёмкости желательно обработать наждачной бумагой поверхность штуцеров, на которые надеваются шланги . Устанавливаем бачок в место штатного расположения, закрепляем. Смазываем зачищенные от шероховатостей штуцера герметиком. Автомобильный герметик нужно использовать для высоких рабочих температур, обычно он имеет красный цвет
Надеваем патрубки на обработанные штуцера и обжимаем посадочные места хомутами. Хомуты нужно затягивать как можно ближе к расширению на штуцере.После этого нужно подождать пока герметик затвердеет.
Заливаем в бачок охлаждающую жидкость, новую или ту, что слили перед заменой. Уровень жидкости нужно залить минимальный, он определяется по делению на самом расширительном баке. Устанавливаем указатель уровня с датчиком и закрываем крышку.
Заводим двигатель, ждём, когда он прогреется до рабочей температуры и включится вентилятор охлаждения радиатора. При этой температуре из системы удалится воздух и должен подняться уровень тосола в бачке, что в свою очередь увеличит давление в системе и заставит сработать клапан в крышке. После отключения вентилятора проверяем уровень в бачке, он должен быть на максимуме. При необходимости доливаем или убираем лишний тосол из системы охлаждения. В салоне ВАЗ 2114 установлен графический световой индикатор, загорающийся при низком уровне тосола. Если визуально уровень жидкости нормальный, но индикатор не гаснет, то возможно требуется замена поплавка и датчика. Он продаётся отдельно и стоит недорого.
Осматриваем места присоединения шлангов и крышки бачка. Если нет подтёков жидкости, то замена окончена. Нужно отметить, что необходимо производить регулярный визуальный осмотр всех видимых элементов системы охлаждения двигателя.

Шланги и патрубки со временем изнашиваются, теряют гибкость, трескаются и могут лопнуть. Их замену нужно производить незамедлительно. Могут ослабнуть хомуты крепления патрубков, о чём подскажет влага в местах присоединения.

По тех. регламенту жидкость нужно менять каждые пять лет или после 75000 км.пробега, в зависимости от того, что наступает раньше

Очень важно знать, что тосол и антифриз нельзя смешивать, иначе жидкость теряет свои свойства. При замене расширительного бака определяйте нужно ли менять его со всеми элементами или можно ограничиться только собственно бачком

Во избежание проблем с системой охлаждения необходимо соблюдать все рекомендации завода-изготовителя, регулярно контролировать работу узлов и датчиков. В случае замены деталей желательно не экономить и использовать фирменные.

Как понятно из приведённого текста, при соблюдении всех правил и условий эксплуатации автомобиля можно максимально долго избегать замены и ремонта. Но если всё-таки возникнет потребность в замене расширительного бачка или его элементов, благодаря нашим рекомендациям вы с лёгкостью решите проблему самостоятельно, не обращаясь в сервис.

Причины появления воздушной пробки

Основной причиной появления данного неудобства является механическое нарушение герметичности системы или поломка одного из агрегатов, приведшая к нарушению герметичности.

Поэтому при ее диагностике обратите внимание на:

плотность хомутов на патрубках и шлангах, особенно зимой, когда материалы сжимаются;
исправность крышки радиатора и клапана расширительного бачка;
целостность радиаторов (главного и отопления);
герметичность помпы и целостность ее крыльчатки;
исправность термостата;
механические повреждения или засорение инородными телами системы патрубков и иных проточных каналов СОД.

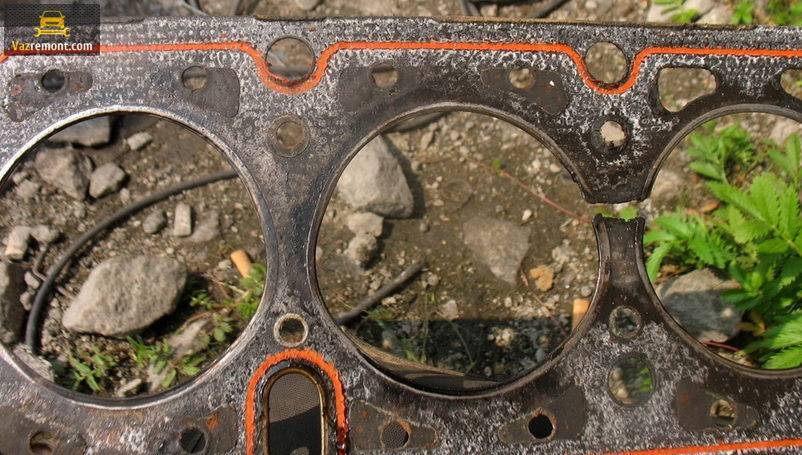

Прогоревшая прокладка двигателя

Что это?

А точнее, как он выглядит. Расширительный бачок представляет собой емкость, выполненную из пластика. Внутрь нее заливается жидкость, которая принимает участие в охлаждении мотора.

Помимо шлангов, которые соединены в контур, конструкция бачка также включает в себя поплавочный датчик. С его помощью информация о температуре этой жидкости передается на панель приборов автомобиля внутри салона.

Располагается этот агрегат под капотом, со стороны водителя. Вы без проблем найдете его прямо за стаканом стойки. Подобное размещение практичным назвать нельзя, поскольку со всех сторон бачка находится металл. Следовательно, металл не позволяет пластику должным образом расширяться, если крышка бачка неправильно сработает.

Результат один — емкость лопается. Особенно эта проблема актуальна для лета, когда автомобиль греется не только от двигателя, но и от активных солнечных лучей.

В первую очередь

Попробуйте заменить крышку на новую или взять на время проверки заведомо рабочую.

Обратите внимание, как сильно раздувается бачок. Если не значительно и видно, что не из-за избыточного давления, при этом вы являетесь владельцем ВАЗ 2110-12, то не стоит сильно переживать, так как для таких авто это считается нормой

Дело в том, что новые бачки для таких автомобилей имеют безреберную конструкцию и изготовлены из пластмассы, которая не сильно хорошо держит форму, поэтому со временем их начинает раздувать.

Хорошо себя зарекомендовали расширительные бачки от Ланоса, Приоры, Нексии их часто ставят вместо Вазовских.

Если же бачок раздувает сильно и при этом его рвет, даже после замены вместе с крышкой, то обратите внимание на следующие моменты:

Закипает ли ОЖ;
Какого цвета масло в картере двигателя;
Если ли в бачке газы из камеры сгорания;
Какое давление в системе охлаждения;
Качество самого бачка.
