Замена лампы противотуманной фары на Рено Логан своими руками

Установка ПТФ своими руками

Рассмотрим пример установки ПТФ на Рено Логан фазы 2.

Перед началом установки убедитесь в наличии специального реле в блоке, который находится в моторном отсеке, а также предохранителя на 15А под маркировкой F31, расположенного в предохранительном блоке у левой ноги водителя в салоне автомобиля. А вот, если вы посмотрите на панель со стороны пассажира, то увидите, что у Вас, скорее всего, нет салонного фильтра, это непорядок, скорее установите его!

Реле для противотуманной фары расположено под капотом автомобиля и отмечено на картинке красным кружком

Наличие и целостность этого предохранителя гарантия работоспособности всей схемы ПТФ.

Как показывает практика и отзывы большинства Логановодов, установка противотуманных фар не вызывает трудностей при наличии небольших навыков, подробной инструкции и набора всех необходимых инструментов:

• Комплект ПТФ.
• Новый подрулевой переключатель (в котором имеется положение для включения передних противотуманных фар). *
• Рамка для ПТФ (является вспомогательным инструментом).
• Жгут проводов.
• Маркер.
• Шуруповёрт или дрель.
• Напильник или шлифовальная бумага.
• Нож.

Так расположены провода жёлтого и синего цвета до переделки.

А так они расположены после.

Не стоит подключать ПТФ параллельно лампам ближнего света, так как возрастёт нагрузка на стандартные провода, которые не рассчитаны на столько источников потребления тока. Также лампы ближнего света будут чаще перегорать из-за дополнительных источников нагрузки.

Последовательность действий

1. В первую очередь, чтобы снять подрулевой переключатель, необходимо отодвинуть водительское кресло назад до упора.
2. Откручиваем два болта крепления кожуха.
3. Опустив руль вниз, снимаем сначала верхнюю накладку, затем нижнюю.
4. Затем откручиваем два болта крепления подрулевого переключателя, отсоединяем по бокам фиксирующий штекер.

Открутив два болта нажимаем на штекер по бокам и отсоединяем стоковый переключатель.

В таком рулевом переключателе сразу встроен вариант переключения передних ПТФ.

Сборку производим в аналогичном порядку снятия.

Подключаем ПТФ

Согласно ПДД противотуманные фары можно использовать вместо фар дневного света, а вот одновременно нет, поэтому всё и подключается через реле!

Фаза 2

Для монтажа ПТФ в фазе 2 необходимо предварительно вырезать шаблон, по которому нужно изготовить отверстия для защёлок и самой фары.

Шаблон необходимо вырезать по накладке, соблюдая все размеры.

Для наибольшей прочности и фиксации накладки можно обклеить двусторонним скотчем или лучше закрепить с внутренней стороны с помощью пластиковых хомутов.

Фаза 1

Далее, лучше всего снять передний бампер, о том, как легко это сделать написано в этой статье. Сняли бампер, установите парктроники!

1. Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели.

Благодаря шаблону, просверлить отверстия не составит труда

Заглушку следует вставлять в пазы до характерного щелчка и до момента когда она плотно войдёт в бампер.

Зафиксированную фару для надёжности стоит закрепить пластиковыми хомутами.

После того как фары установлены, подключить жгут проводов к фишке, не составит труда.

Проверяем на работоспособность и затем устанавливаем бампер в обратной последовательности снятию.

Как вы смогли убедиться сами, в установке такого важного элемента наружного освещения как противотуманная фара на Рено Логан нет ничего сложного. Весь процесс предельно понятен и прост

Мой муж очень рано выезжает на работу. Всегда волновалась за него: то зимой слишком темно, то весной дожди или туманы. А ехать достаточно далеко, теперь успокаивает меня противотуманными фарами.

Решили с отцом поменять противотуманные фары. Быстро разобрались благодаря подсказкам данной статьи. 20 минут и работа по установке была завершена.

Благодаря таким противотуманкам, вид у автомобиля становится более спортивный и агрессивный.

А после перепайки схемы птф будут гореть только при включенном ближнем свете и при отключение белка автоматически гаснуть как задние противотуманки или будут работать не зависимо. Спасибо

к чему крепятся рамки?

На бампере есть пластиковые выступы

Здравствуйте. У меня сандеро базовой комплектации. 1. Хотелось бы узнать проводка к передним птф установлена? Или все провода надо протягивать? И переключателю тоже тянуть? После перепайки проводов на заднюю птф это влияет?

Здрасти.У меня с внутренней части бампера незашто крепить птф,что посоветуйте?(2007/8/1.4)

Установка

В базовой комплектации французского автомобиля нет противотуманных фар, но в переднем бампере предусмотрено место для них. Для Renault Logan идеально подойдёт корпус круглой формы. Установить такие ДХО не составит труда.

Известно несколько вариантов подключения в электрическую схему автомобиля. Главное – обеспечить работу ДХО при пуске двигателя и отключение огней при включении фар. Более дорогие модели снабжены интеллектуальным блоком включения и выключения. Рассмотрим подключение без модуля. Такая схема обеспечит включение при пуске двигателя, а отключать надо будет вручную с помощью кнопки, установленной в салоне автомобиля.

Существуют требования по расположению дополнительной светодиодных огней. Их следует соблюдать. Согласно нормативам, ходовые огни размещают на высоте от 200 до 1300 мм. от земли. Минимальное расстояние между ними – 600 мм. От габаритного края огни располагают на расстоянии 400 мм.

Необходимые инструменты и материалы

Для модернизации автомобиля приготовьте:

• термоизоляцию;
• отвёртку;
• саморезы;
• герметик;
• изоляционную ленту;
• пластмассовые хомуты;
• кнопку вкл/выкл;
• 5-контактное реле (его часто используют при установке сигнализации);
• автомобильный предохранитель с проводами;
• установочный комплект дневных ходовых огней.

Монтаж

1. Открыть капот, найти монтажный блок реле. Он расположен справа, рядом с аккумуляторной батареей.
2. Отключить клемму «минус» от АКБ.
3. Подключить приготовленное реле к цепи топливного насоса. Подать 12 вольт на реле через предохранитель от плюсовой клеммы аккумулятора.
4. Подключить массу на реле.
5. Установить ДХО в переднем бампере.
6. Подключить провода от светодиодных огней к реле.
7. Проложить проводку для кнопки из моторного отсека в салон через резиновую заглушку.
8. Установить кнопку в передней панели и подключить проводку.

Видео по установке

Предлагаем просмотреть видео по установке ДХО на автомобиль Рено Логан, чтобы не возникло проблем при монтаже. Оно поможет провести все работы правильно.

Замена лампы противотуманной фары рено логан

Генератор Рено Сандеро 1. Замена ремня грм vw passat b5.

Пошаговое видео. Часть 1. Замена ремня грм на автомобиле фольксваген пассат б5.

Также контролируют отсутствие трещин, иных структурных дефектов Замена лампы подсветки кнопок стеклоподъемников на Логане Файлы Движок В копке стеклоподъемника Рено Logan употребляется: После этого устанавливаем осветительные элементы и производим сборку узла. Вне зависимости от модели ПТФ и типа применяемой в ней лампы монтажные работы выглядят идентично и осуществляются традиционно в обратной последовательности демонтажным замена противотуманки лампы рено логан.

После завершения сборки проверяем работу осветительного прибора Рено Логан и убеждаемся в отсутствии побочных эффектов мигание лампы и пр.

Замена лампочки противотуманки Рено Логан

Если возникает необходимость заменить противотуманные фары в модели Рено Логан, то по этому поводу не следует спешить обращаться в специализированный сервис. Данную процедуру можно произвести самостоятельно, когда автомобиль Рено Логан уже снят с гарантии или лампочка противотуманки не состоит в регламентном списке на бесплатную гарантийную замену. Работа не включает в себя сложные операции, а состоит из довольно простых манипуляций. Замена противотуманной фары существенно упростится, если предварительно изучить приведенную далее инструкцию.

Как выглядит последовательность операций по замене?

Как пошагово меняется лампочка противотуманки:

1. Замена противотуманной фары начинается с демонтажа грязезащитного щита, который закреплен на поверхности бампера со стороны расположения намеченной к замене противотуманной фары.
2. После этого отсоединяем пластиковый фиксатор подводящих к осветительному прибору проводов.
3. Рассоединяем электрический разъем питания патрона с лампой ПТФ.
4. Воспользовавшись ключом «Торкс-20», откручиваем два винта, которыми блок противотуманной фары зафиксирован на бампере.
5. Теперь фара свободно извлекается, а на ее место устанавливается новый осветительный прибор-аналог.

Иногда требуется замена противотуманной фары, но не всей, а только перегоревшей лампы. Выполняется замена лампочки ПТФ — это совсем несложно. После отключения разъема, патрон вращаем на незначительный угол против часовой стрелки и выводим его вместе с лампой из корпуса противотуманного осветительного прибора.

Вне зависимости от модели ПТФ и типа применяемой в ней лампы монтажные работы выглядят идентично и осуществляются традиционно в обратной последовательности демонтажным операциям.

После завершения сборки проверяем работу осветительного прибора Рено Логан и убеждаемся в отсутствии побочных эффектов (мигание лампы и пр.).

Особенности регулирования пучка света

После замены фары Рено Логан потребуется регулировка ее светового пучка. Для обеспечения корректности обозначенного процесса во время регулировки следуем таковым обязательным правилам.

• Световой пучок, излучаемый светодиодными источниками, нуждается в весьма точной регулировке. Направление его ни в коем случае не должно превышать максимально допустимый вертикальный уровень по отношению к горизонтальной плоскости.
• Монтаж фар с такими лампами на Renault Logan должен предусматривать максимально близкое расположение противотуманной светотехники к дорожному полотну. Это обеспечит полное достижение корректной границы светового пучка.
• Иногда возникают исключительные случаи, требующие осуществления регулировочных работ в условиях специализированной мастерской. Если во время самостоятельной регулировки не удается достичь требуемых параметров, то это влечет за собой необходимость обращения к сервис-менам.

• После того как была осуществлена замена лампочки противотуманки. Если форс-мажорные обстоятельства отсутствуют, то на самостоятельные регулировочные мероприятия затрачивается обычно не более 1-1,5 часа.
• Процесс регулировки будет удобен, если воспользоваться специальным импровизированным экраном. В его роли может быть обычная ровная вертикальная поверхность с нанесенной на ней разметкой. Автомобиль Renault Logan следует располагать от данной поверхности на расстоянии около 5 метров.
• Противотуманные фары регулируем таким образом, когда верхний уровень светового пятна совпадает на нашем созданном экране с нанесенной горизонтальной линией, которая располагается (обязательно) на 100 мм ниже ранее отмеченных центров фар (соединяющей их прямой). Расстояние между данными центрами должно составлять величину в 1200 мм.

Выводы

Монтаж противотуманной оптики в Renault Logan, как показала практика, обычно не способен вызвать затруднения и повышенных временных затрат. Здесь не лишними будут навыки регулировки, позволяющие корректно и достаточно быстро «выставить» световой пучок. Если возникают проблемы, когда происходит замена лампочки ПТФ или последующей регулировке, целесообразной мерой будет обращение к специалистам, что сэкономит время и сбережет нервы.

В большинстве случаев к замене комплекта фар Рено Логан прибегают в случае их повреждения. Если таковой фактор отсутствует, то ограничиваемся заменой ламп и, при желании, полировкой рабочей поверхности (пластиковой колбы). Замена лампочки противотуманки позволит не только повысить эффективность излучаемого светового потока, но и существенно облегчить обзор в затрудненных погодных условиях (дождь, туман и пр.).

Замена лампочки противотуманной фары Рено Логан

Но при этом максимально обеспечена функциональность каждого элемента.

Вместительный салон, отличная точность сборки всех узлов, большой руль с тремя спицами, комфортное место водителя. Со многими из них любой водитель способен справиться самостоятельно, не обращаясь за помощью на станцию технического обслуживания.

Например, если вашей машине необходима замена лампы противотуманной фары, вы вполне можете сделать это своими руками, ознакомившись с инструкцией.

В этом нет ничего сложного.

Противотуманные фары: Каждый автолюбитель знает, что в таких условиях головные фонари практически бесполезны. Луч света отражается от капель тумана или дождя и слепит водителя, создавая опасную аварийную ситуацию. Лампы, применяемые в автомобиле Рено Logan Капельно-воздушная масса тумана, рено логан лампочки противотуманок правило, нависает над дорогой на некоторой высоте. И именно в этом случае пучок света от низко поставленных источников гораздо меньше отражается от капель воды — он светит ниже основной массы тумана.

Замена лампы противотуманной фары на Рено Логан своими руками

Если говорить о снеге или дожде, то здесь играет роль совершенно другой фактор — цветовой тон пучка света. Замена лампочки подсветки номера Рено Рено логан лампочки противотуманок По сути, эту машину можно охарактеризовать двумя словами: Сдержанный дизайн, минимум изысков как внутри, так и снаружи.

Но при этом максимально обеспечена функциональность каждого элемента. Вместительный салон, отличная точность сборки всех узлов, большой руль с тремя спицами, комфортное место водителя.

Замена лампы противотуманной фары Renault Logan/Sandero

Со многими из них любой водитель способен справиться самостоятельно, не обращаясь за помощью на станцию технического обслуживания. Например, если вашей машине необходима замена лампы противотуманной фары, вы вполне рено логан лампочки противотуманок сделать это своими руками, ознакомившись с инструкцией.

В этом нет ничего сложного. Противотуманные фары предназначены для безопасного передвижения во рено логан лампочки противотуманок дождя, снегопада или тумана. Их можно включать вместо дневных ходовых огней или ближнего света при езде в дневное время суток.

Те, кто имеет авто, знают, что в таких условиях использование обычного света в авто не приносит ожидаемого результата.

Также после правильной установки таких ламп можно в тёмное время суток пользоваться ближним светом если он не горит, возможно требуется замена лампы ближнего света и огнями ПТФ, так лучше видно область с боков бордюры, ветки. Каждый автолюбитель знает, что в таких условиях головные фонари практически бесполезны. Луч света отражается от капель тумана или дождя и слепит водителя, рено логан лампочки противотуманок опасную аварийную ситуацию.

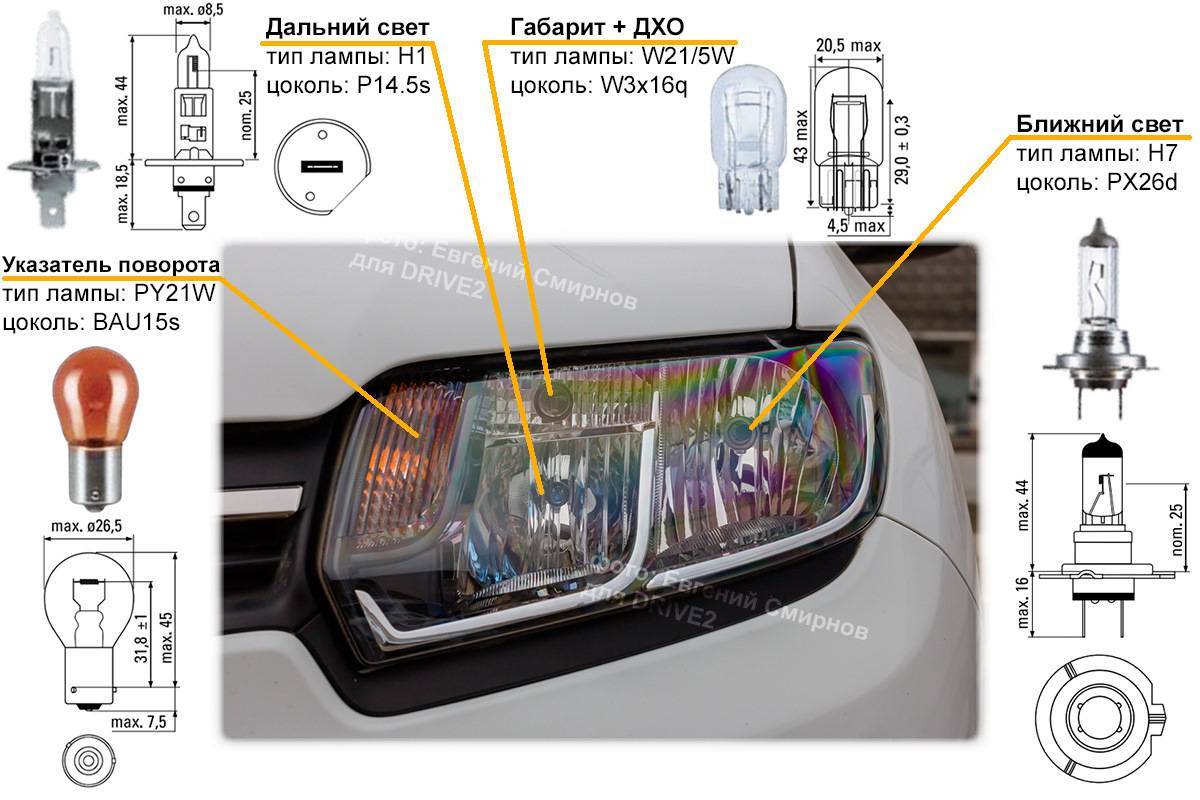

Лампы, применяемые в автомобиле Рено Logan Капельно-воздушная масса тумана, как правило, нависает над дорогой на некоторой рено логан лампочки противотуманок.

И именно в этом случае пучок света от низко поставленных источников гораздо меньше отражается от капель воды — он светит ниже основной массы тумана. В этом нет ничего сложного. Для правильного ухода за автомобилем требуется часто проходить техническое сервис.

Рено логан лампочки противотуманок это конечно как в автосервисе, так и без помощи. Требуется не столько часто поменять масло в движке, но зато не забывать делать это с КПП. Для этой цели вам необходимо знать, какое масло в КПП Рено Логан конечно заливать, а какое не рекомендуется, допол Как избрать и поменять салонный фильтр Рено Дастер?

Как поменять фильтр: Замена Подшипника Полуоси Нива Все о подшипнике полуоси Нивы Chevrolet Автомобиль из класса джипов имеет полный привод всех 4 колес. Таковой механизм обуславливает наличие заднего моста, который предназначен для передачи вращающего момента от коробки передач к ведущим задним колесам.

Вращение колес обеспечивается благодаря наличию шестерней и полуосей в мосту. Полуось соединяетс Замена прокладки головки блока цилиндров рено логан лампочки противотуманок.

Сожмите пружину клапана с помощью инструмента и выньте два бисквита из пружинной пластины рено логан лампочки противотуманок помощью пинцета или магнитной отвертки. Затем удалите инструмент. Снимите пружинную пластину. Пружинную шайбу пружины клапана нельзя снять, так как она не предотвращает замену крышк Противотуманные фары: Каждый автолюбитель знает, что в таких условиях головные фонари практически бесполезны.

Установка противотуманных фар на рено логан

Ниже подробно описано, как самостоятельно установить ПТФ, на примере Логана фаза 2.

Перед установкой проверяем наличие реле ПТФ в блоке под капотом и наличие нужного предохранителя (F31) в блоке предохранителей, находящемся в торце торпедо со стороны водителя.

Нам понадобится запчасти:

1. Комплект противотуманных фар (ПТФ);
2. Подрулевой переключатель (с положением для передних ПТФ);
3. Рамки (кронштейны) под противотуманные фары (комплект);
4. Жгут подключения;
5. Накладки на бампер (для Рено Логан фаза 2).

Для установки подрулевого переключателя понадобится крестовая отвертка и ключ торкс на 20.

Отодвигаем сиденья назад на максимум, потому что подлезть туда очень проблематично. Берем торкс и снизу откручиваем 2 винта. После чего отпускаем рычаг регулировки руля по высоте, оставляем его в таком положении (для Фаза2) и тянем за верхнюю часть кожуха (снимается без проблем). Теперь нижняя (не снимайте ее до конца, а лишь чуть опустите, чтобы был доступ к болтикам держащих подрулевой, иначе потом сложно вставить кожух на место).

Откручиваем 2 болтика переключателя вынимаем его и отсоединяем шлейф, нажав на боковые фиксаторы. Подключаем новый (будет щелчок), ставим на место и закручиваем болтиками. Вставляем до конца нижний кожух. Далее – верхний. И защелкиваем их между собой. Можно поднять руль в самое верхнее положение и зафиксировать рычагом наклона руля (для Фаза2). Закручиваем два винта.

Проверяем.

Накладки на бампер имеют фиксаторы, но для надёжности лучше подстраховаться двусторонним скотчем. Так же, перед установкой ПТФ на Логан Фаза 2, можно заготовить шаблон из картона, по которому будут просверлены отверстия для защёлок накладок и отверстие под ПТФ.

Для Логан Фаза 1 понадобится просто вырезать заглушки в бампере, в нишах ПТФ.

Сейчас читают: Лампы, применяемые в автомобиле Рено Логан — автомануал заказ автокниг с доставкой в любую точку мира

Для установки ПТФ понадобится:

1. Шаблон;
2. Маркер;
3. Дрель;
4. Нож;
5. Обезжириватель;
6. Пластиковые хомуты.

Снимаем бампер.

Обезжириваем и размечаем бампер (Фаза2)/вырезаем заглушки (Фаза1).

Берем дрель и по разметке сверлим отверстия. Зачищаем их ножом. Убираем мусор и ещё раз обезжириваем, чтобы скотч приклеился. Устанавливаем заглушки в бампер. Прижимаем до защёлкивания и удерживаем пару секунд, чтобы скотч приклеился.

Далее, надо поставить ПТФ с рамкой на штатные пластмаски.

Фото до пропила отверстий.

На этом этапе возникает проблема – штатные заглушки, которые должны крепить рамку с ПТФ к бамперу крайне сложно найти в продаже. Вместо них используются пластиковые хомутики.

Рамка ПТФ имеет пластиковую полоску. Берем дрель и просверливаем все 4 крепления на бампере и 4 отверстия в рамке. Стягиваем пластиковыми хомутиками.

Должно держаться неподвижно.

Финальный этап – подключение.

Подключаем жгут к разъему, находящемуся за бампером с водительской стороны.

Внимание! В самой дешевой комплектации этого разъема нет (его придётся докупать и прокладывать отдельно)!

Место крепления жгута на Фаза2 — под нижней решеткой. (в Фаза1 – иначе).

Хомутами можно дополнительно закрепить накладку

Подключаем правую ПТФ

Прокладываем жгут

Подключаем левую ПТФ

Проверяем

Выключаем. Ставим бампер на место.

При креплении левого брызговика смотрим, чтобы жгут не болтается в воздухе.Если болтается – можно зафиксировать хомутом.

Готово.

Бесплатная замена масла в Логан-Шоп

Скоро открытие на Ветеранов 101

Двойная скидка на сервис

Акция Приятное знакомство- скидка 20% на работы

Замена габаритной лампочки Рено Логан в передней и задней фаре своими руками

16067 .Мар.2015

Автомобили марки Рено завоевали сердца россиян своей бюджетной ценой, отличной подвеской, специально разработанной для наших дорог и оригинальными двигателями французских производителей. Качество светотехнического оборудования также находится на высоком уровне, а замена габаритной лампочки не составит особого труда.

Замена передней габаритной лампочки

Все ходовые огни на Рено сведены в блок-фару, что значительно упрощает процесс удаления и установки как габаритных, так и поворотных ламп. Рекомендуем посмотреть видео:

Если не горят передние габариты, советуем сделать замену лампочки. Чтобы разобрать переднюю лампу, понадобится головка на 10 с удлинителем и отвёртка.

Последовательность действий

• Отсоединяем «минус» фары;
• Снимаем передний бампер и освобождаем подход к креплению корпуса;
• Выворачиваем болты блок-фары;
• Аккуратно отсоединяем тросовой привод светового корректора;
• Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
• Отжимаем фиксирующее устройство и снимаем крышку;
• Колодку соединения проводов аккуратно разделяем;
• Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;

• На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
• Удаляем лампу.
• Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
• Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук

Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов.

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.

Замена задней габаритной лампочки

Последовательность действий:

• Отсоединяем минусовую клемму аккумулятора;
• В багажнике отделяем и убираем обивку (см. фото ниже);
• Отключаем проводку задних фонарей;
• Крестообразной отвёрткой откручиваем саморезы крепления фары (на Логане 2-й фазы гайки из пластика);
• Выдвигаем на себя задний фонарь и снимаем с защёлок панель лампочек;
• Неисправную лампочку с проворотом вынимаем из посадочного места и вставляем с нажатием новую, повернув её до упора;
• Ставим панель обратно, возвращаем на место фонарь и обшивку багажника.

Инструкция по замене ламп

Для замены нам потребуется ключ звездочка Torx Т-20 с помощью которого необходимо открутить саморезы крепления подкрылка.

Откручиваем саморезы крепления подкрылка и отгибаем подкрылок

Перед нами видна противотуманная фара с лампой. Нажимаем на фиксатор и снимаем колодку с лампы.

Поворачиваем лампу на пол оборота и вынимаем из птф. Устанавливаем новую лампу не трогая за колбу и подсоединяем колодку к лампе.

Если после замены лампы она не заработала, возможно причина в проводке или предохранителе. На каждую птф идет свой предохранитель, поэтому советуем для начала проверить его.

Предохранитель противотуманных фар на Лада Ларгус находится в монтажном блоке под капотом. Номер предохранителя F31.
