Меняем тросик газа на Рено Логан своими руками (фото и видео-контент)

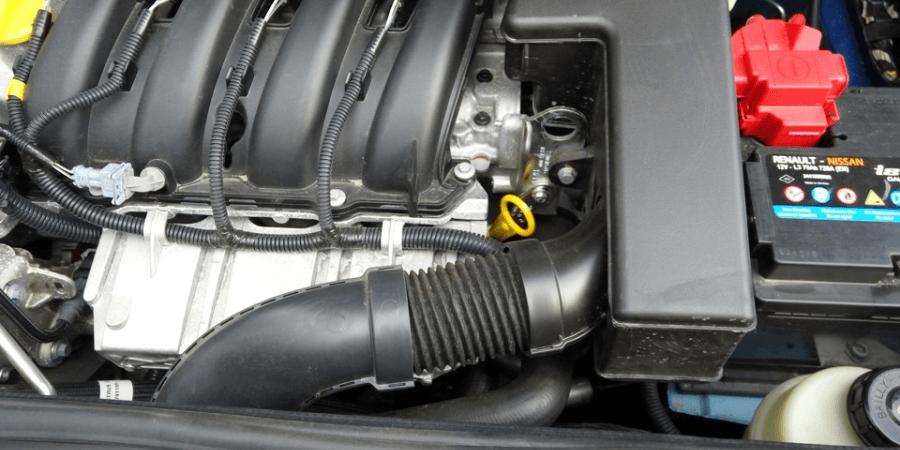

Снимаем воздушный фильтр

Чтобы добраться до дроссельной заслонки, надо избавиться от корпуса воздушного фильтра. Подробнее о замене воздушного фильтра на Рено Логан здесь.

Поэтому можно сразу отсоединить воздушный патрубок (см. рис.), а затем выкрутить четыре винта крепления. Шляпка рассчитана под ключ E-12.

Все крепёжные элементы фильтра

Теперь корпус ничем не удерживается. Наклоните его влево, чтобы вывести трубку адсорбера из пластикового держателя.

Число разных шлангов – два

Дальше от фильтра отключают шланг, идущий к системе вентиляции картера. Он сделан из резины и одет на пластик.

Как менять трос

В замене любого тягового троса главное – это снятие, то есть отключение троса от «исполнительного устройства». Тросик газа в Рено Логан соединён с дроссельной заслонкой, и с ней мы будем работать на первом шаге. Ещё наконечник троса надо снять с педали «газ». И только затем оболочку вытягивают в подкапотное пространство.

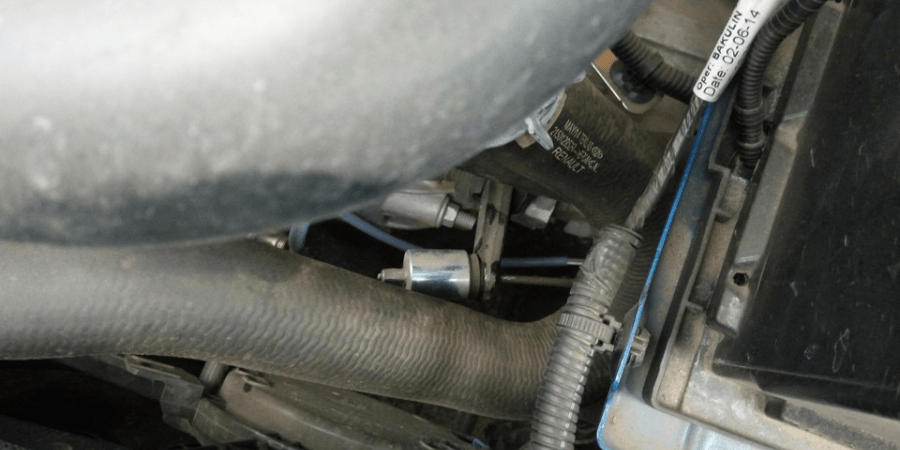

Узел заслонки

Петля троса будет одета на рычаг заслонки. Снимите петлю.

Вытягиваем трос из фиксатора

Затем, не снимая скобу, просто сдвигайте резиновую втулку «на себя». В этом поможет шлицевая отвёртка (см. фото). В завершение трос вытягивают из отверстия фиксатора.

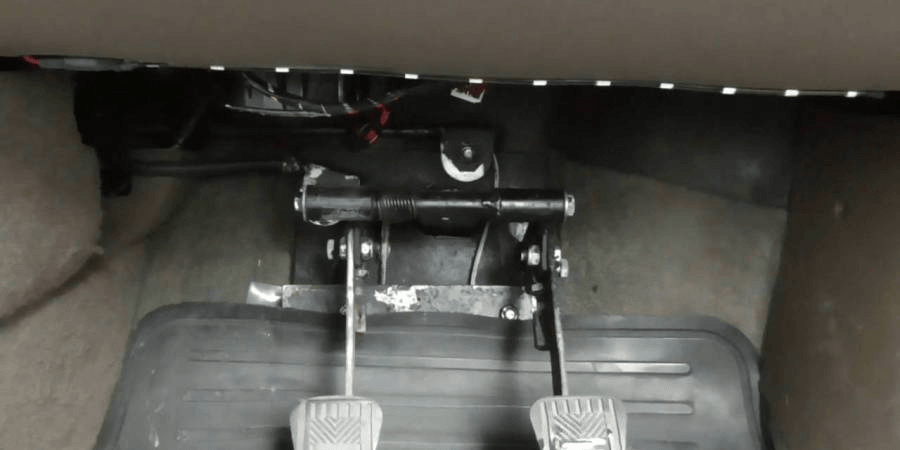

Узел «педаль газа»

Если с фонариком подлезть к правой педали, можно будет увидеть прорезь (см. фото).

Снимаем трос с педали

Наконечник троса легко выводится из ушка, но надо втянуть трос в салон.

Под капотом

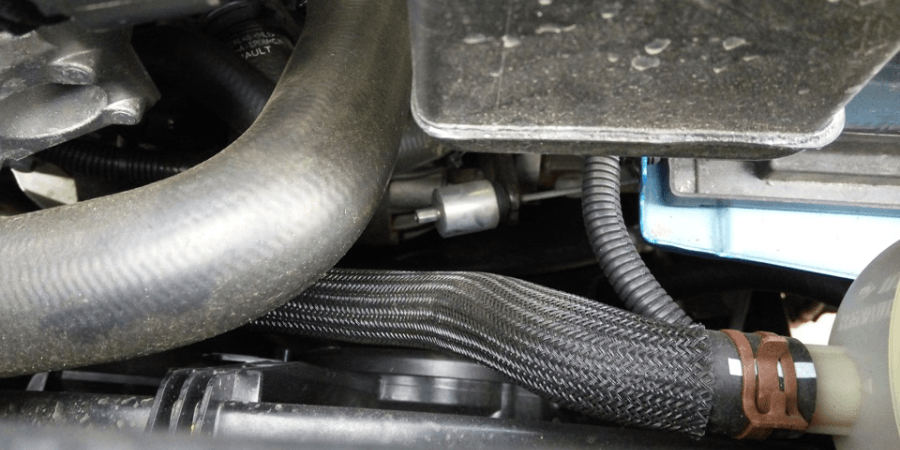

На перегородке можно найти втулку, в которую упирается оболочка троса. Но так как сам трос ничем не удерживается, оболочку вытягивают вперёд (см. фото).

Вытягиваем оболочку с тросом

Если последовательность шагов поменять, то ничего, конечно, не получится.

Монтаж

Все шаги, рассмотренные выше, надо повторить в обратной последовательности. Заводим трос внутрь салона, подключаем его к педали и так далее. А когда петля троса будет одета на рычаг, может потребоваться регулировка (см. ниже).

Отличия для двигателя K4M

Рычаг заслонки на моторе K4M закрыт не фильтром, а глушителем шума впуска. Снять этот «глушитель» можно в два счёта.

Резиновый хомут легко снимается

Сначала удаляют хомут, отсоединив его от «язычка». Затем сразу снимают патрубок и удаляют «глушитель» полностью.

Сам рычаг дроссельной заслонки состоит из двух «щёчек». На одной из них сделана прорезь (см. фото).

Потяните рычаг «на себя»

Как надо выполнять демонтаж:

1. Наклоняем рычаг;
2. Подтягиваем трос;
3. Выводим трос из прорези.

Остальные детали, которые соединяются с оболочкой троса – это две муфты. Их конструкция рассмотрена выше.

Артикулы

Заменители и аналоги

8 клапанов:

• Asam-Sa 30371
• Automotor France ATC 6868
• FRANCECAR FCR210151
• A.B.S. K37240
• LECOY 4768
• SEIM 122185
• KAGER 19-3928
• REMKAFLEX 47.3010
• SPIDAN 440742
• TRISCAN 8140 25329
• SPJ 911111

16 клапанов:

• Asam-Sa 32067
• Automotor France ASC 8721
• BRECKNER BK19017

В чём отличия

Ремонт троса

Иногда узел под названием «трос газа» можно отремонтировать. Сначала требуется его снять. Смысл в том, чтобы самим изготовить новый трос, «пересадив» на него оба наконечника. Длину нового троса тоже надо подобрать правильно.

Трансплантация

Петля троса, подходящего для моторов «K7», содержит несколько деталей. Сам узел разбирают, а бобышку, закреплённую на тросе, отпиливают.

Не бойтесь распилить наконечник

Центр бобышки можно рассверлить, хотя отверстие присутствует с завода. Главное – провести зенковку, иначе припаять трос будет сложно.

Припой должен быть утоплен внутрь выемки.

Теперь изучим, как поступить с Т-образным наконечником. В принципе, технология используется одна:

1. Рассверливаем крепление троса;
2. Проводим зенковку;
3. Закрепляем и припаиваем новый трос.

Все действия поясняет фото.

Подготовка Т-образных наконечников

Сталь неплохо паяется. Только надо использовать активный флюс. Мощность паяльника – 100-120 Ватт.

Регулировка тросика газа

Регулируется трос так: вынимаем скобу, сдвигаем гофру внутрь втулки, снова одеваем скобу.

Здесь используют плоскогубцы

Стальную скобу надо снимать с гофры полностью. Для этого используются плоскогубцы. Гофру сдвигают вперёд или назад – других вариантов нет.

Надо добиться следующего:

• При отпущенной педали газа натяжение отсутствует. Заслонка закрыта полностью;
• Трос не должен провисать. Надо, чтобы при малейшем нажатии заслонка начинала открываться.

Правильная настройка будет соответствовать минимальному провисанию троса. А добиться этого результата можно всегда.

Какие признаки указывают на необходимость регулировки

Отклонения от допустимых норм в положении педали сцепления можно увидеть, не производя измерений. В исправном состоянии она находится вровень с педалью тормоза. По мере износа корзины и диска она начинает подниматься. Неправильная постановка педали частично провоцирует следующие проблемы:

Пробуксовку, при которой сначала повышаются обороты двигателя, а после их небольшого снижения появляется ускорение. Водитель может уловить запах гари, который появляется из-за горения накладок, или при попадании смазочной жидкости в область фрикционной накладки. Динамика автомобиля снижается, особенно при движении на подъеме. Подобная проблема может увеличивать перегрев двигателя и расход топлива. Помимо сцепления, проблема вызывается подклиниванием выжимного подшипника, износом накладок ведомого диска или повреждением диафрагменной пружины.
Повышение шума, вызванное разрегулировкой сцепления или износом выжимного подшипника

Особое внимание следует обратить, если скрип следует при включении задней передачи.
Затрудненное включение и выключение передач. Процесс может сопровождаться шумом или треском

В этом случае говорят, что сцепление «ведет». Такое также возможно при повреждении диафрагменной пружины, дисков или поверхности маховика.

Обратить внимание на педаль следует при наличии рывкообразных движений при старте или во время движения, особенно если проблема проявляет себя при смене передачи. Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить. Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить

Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить

Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке. При повторном нажатии можно перевести рычаг в требуемое положение. Если требуется более низкая передача, то перед повторным воздействием на сцепление следует немного нажать педаль газа.

Вот сигналы, по которым можно с 99-процентной точностью определить, что узел неисправен:

1. Треск при переключении передачи.
2. Дёрганья и пробуксовка при старте машины.
3. Запах горелого в салоне.

Наличие одного из этих симптомов – уже повод для обращения в сервис. Точно определить, нужна ли замена, способен только механик, специализирующийся на ремонте автомобилей этой марки. Мастера смотрят на жёсткость педали, её скрип во время нажатия. Сильный шум – признак того, что вышел из строя выжимной диск, разрушились подшипники, увеличился люфт.

Сцепление нуждается в тщательной проверке. Знаток обязательно сядет за руль, взведёт стояночный тормоз, закроет окна, отключит акустику и другие источники шума. Педаль он протестирует на выключенном моторе — она должна опускаться плавно, не проваливаться, скрипеть или вести. Важен контроль муфты на работающем моторе – когда мастер тестирует переключение передач. Симптомы неисправности муфты таковы:

• рывки и вибрации при включении — криво настроена корзина, на зеркало ведомого попала смазка, расслабились фиксаторы ДВС;
• пробуксовка (двигатель вращает маховик быстрее, чем тот корзину) – изношены фрикционные накладки или масло попало на поверхность диска;
• ведение (узел не выключается, передачи от этого не включаются) — потерял начальную установку трос привода, загрязнились шлицы вала, перекосился/скоробился нажимной диск;
• визг (сцепление визжит при переключении скоростей или старте машины) – указывает на износ выжимного подшипника;
• проскальзывание — изношены фрикционные прокладки или загрязнена поверхность маховика/корзины;
• залипание (перемещение рычага больше нормы) – муфта загрязнена маслом или сгорела.

Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить

Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке.

Как отрегулировать сцепление своими руками

При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.

На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:

• 86 мм от кронштейна коробки передач до вилки сцепления;
• 60 мм от кронштейна до обжатой части наконечника троса.

Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.

Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.

После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.

Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.

Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.

Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:

• установить ТС на яму или подъемник;
• снять защиту поддона картера;
• отсоединить датчик уровня тормозной жидкости;
• убрать пробку от бачка гидропривода;
• для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
• бачок гидропривода заполняется жидкостью;
• подсоединить приспособление;
• снять заглушку;
• установить штуцер для прокачки;
• нажать на фиксатор, избегая его натяжения;
• вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
• включить насос;
• дождаться, пока в сливаемой жидкости не будет пузырей;
• закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
• зафиксировать трубопровод гидропривода;
• для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
• нажать на фиксатор, не воздействуя на него в сторону натяжения;
• вытянуть трубопровод гидропривода;
• включив насос, наполнить шприц жидкостью, спустив его в систему;
• повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
• при необходимости нужно долить рабочую жидкость в бачок.

Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.

Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.

Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.

Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать

Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы. И потребность регулировки и замены не возникнет раньше положенного срока.

Замена троса сцепления на Рено Логан: видео от Логановода

Всем известно, что замена тросика сцепления на Рено Логан занимает 10 минут. Основная трудность будет в настройке. Если педаль начала «залипать», просто замените трос. О случаях обрыва известно не было, хотя в теории этот вариант возможен. В общем, если намерились менять трос, запаситесь двумя ключами «на 10», ключом «на 7» и линейкой.Как выполнять замену, у нас показано на видео.

ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ!

• 1 Подготавливаемся к замене троса, убираем всё лишнее
• 2 Все шаги по замене тросика сцепления 2.1 Внутри салона

3 Регулировка троса сцепления
4 Как смазать «вилку»
5 Артикулы

• 5.1 Заменители

6 Инструкция на видео: как проще выполнить регулировку троса сцепления

Замена сцепления на Рено Логан (моторы 1.6 и 1.4) своими руками

Краткое

Одним из самых важных элементов любого автомобиля, у которого в паре с силовым агрегатом работает механическая КПП, является сцепление. Не редко владельцы таких транспортных средств упускают момент, когда данная деталь трансмиссии изнашивается и требует ремонта. Попробуем разобраться, как самостоятельно произвести замену сцепления на Рено Логан и не упустить момент, когда можно обойтись небольшими силами и финансовыми затратами.

Признаки неисправности

О том, что трансмиссия требует человеческого вмешательства, а сцепление нуждается в замене или ремонте, можно судить по следующим «симптомам»:

• Посторонний шум и треск, вызванный механическими элементами, вследствие включения или переключения передач;
• Рывки во время движения или в момент, когда автомобиль только трогается;
• Потеря мощности автомобиля по причине пробуксовки сцепления;
• Характерные запахи в салоне из моторного отсека (запас сгоревшей на плите металлической посуды).

Присутствие одного из вышеперечисленного показателя говорит о том, что сцепление требует ремонта. В таком случае вам помогут профессионалы в специализированном сервисном центре. Однако, имея определенный багаж навыков и «прямые» руки можно решить проблему самостоятельно и произвестиремонт сцепления на Рено Логан.

Замена сцепления своими руками

Перед началом предстоящей работы необходимо ознакомиться с некоторыми конструктивными характеристиками. Следует знать, что все модели Рено Логан оснащены сухим однодисковым сцеплением с центральной диафрагменной нажимной пружиной. Советуем для начала изучить устройство данного механизма и только после этого приступать к работе.

Что нам понадобиться?

Где находится сцепление?

1. Без ключей нам не обойтись, а особенно без ключа на 11. Если он будет торцевой – будет еще лучше;
2. Отвертка с прямым и крестообразным шлицем;
3. Оправка для оцентрирования диска сцепления (можно воспользоваться оправкой для ВАЗов с передним приводом).

Меняем сцепление

Первым делом гоним свой автомобиль на «яму», при этом заручившись помощью соседа или знакомого. При ремонте коробки передач лишняя пара рук помехой не будет. Перед началом работ еще раз удостоверьтесь, что все необходимые инструменты находятся в непосредственной близости от вас, и что вы ничего не забыли дома. Все в порядке? Тогда можно начинать:

• Первое, что нам нужно – подлезть к маховику. Для этого производим демонтаж коробки передач;
• Во избежания проворачивания маховика, удерживаем его отверткой и при этом поочередно отвинчиваем крепежные болты нажимного диска;
• Далее снимаем нажимной и ведомый и хорошо осматриваем их на наличие трещин и других дефектов. При их обнаружении следует произвести замену обоих дисков;
• Проверяем, как ведомый диск перемещается по первичному валу трансмиссии. Если все в порядке – можно ставить новые детали. Если нет – устраняем дефект регулировкой ступиц диска или заменой самого неисправного элемента;
• Обрабатываем шлицы ведомого диска термостойкой смазкой;
• С помощью оправки производим монтаж ведомого диска выпирающей частью ступицы в сторону нажимной пружины;
• На штифты монтируем нажимной диск и поочередно закручиваем болты;
• Снимаем оправку и ставим КПП на место;
• Подсоединяем и регулируем тросик.

Замена элементов сцепления представляет собой трудоемкий процесс, требующий необходимых знаний и навыков, поэтому спешка здесь неуместна. Помните, чтобы после ремонта сцепления ваш автомобиль прослужил долго и не подводил вас, следует менять все детали сцепления одновременно, не оставляя старых.

Остались вопросы по ремонту сцепления? Смотрите видео:

autoshaker.ru

Подготовка к замене троса

Перед началом процедуры транспортное средство нужно застопорить, зажигание выключить, чтобы исключить самопроизвольное движение автомобиля. Ключи и линейка размещаются в удобном и доступном месте. Обязательно снимается гофра фильтра. Если автомобиль оснащен 16-клапанным силовым агрегатом, потребуется ослабить хомут. Работам будет сильно мешать глушитель впуска в виде пластиковый короб. После снятия гофры элемент отводится в сторону и перестает препятствовать доступу к тросу. Последовательное выполнение операций занимает не более 5 минут, затем можно приступать непосредственно к замене оборудования.

Как отрегулировать сцепление своими руками

При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.

На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:

• 86 мм от кронштейна коробки передач до вилки сцепления;
• 60 мм от кронштейна до обжатой части наконечника троса.

Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.

Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.

После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.

Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.

Замена троса сцепления на Рено Логан: пошаговая инструкция, необходимые инструменты

Автомобиль Renault Logan и его доработанная версия Logan 2 пользуются огромным спросом среди россиян.

Необходимость в ремонте узлов транспортного средства с передним приводом и механической трансмиссией возникает часто — из-за того, что приходится ездить по разбитым дорогам.

Замена троса сцепления Рено Логан — несложная операция. Установка и регулировка новой детали занимает не более получаса.

Для чего и когда меняют тросик сцепления на Logan?

Интенсивная эксплуатация транспортного средства неизбежно приводит к износу агрегатов. Сигнал о том, что нужно менять тросик — появление скрипов педали сцепления. Особенно ясно слышен звук в жаркую погоду, после продолжительной поездки. Причин возникновения скрипа может быть несколько:

• Трос сцепления выработал положенный ресурс — нуждается в замене.
• Упор педали сильно загрязнен, требует чистки, смазки.
• Вышел из строя выжимной подшипник
• Износилась корзина.

Замена троса сцепления Логан при появлении скрипов — лучший способ решения проблемы.

Ресурс элемента зависит от интенсивности езды, а также от качества запчасти. Замена — недорогая процедура, специнструмент не нужен. По сравнению с другими типовыми операциями — например, с заменой наконечника — установка нового троса производится быстрее.

Какие инструменты понадобятся

Замена тросика сцепления Рено Логан выполняется одним человеком. Из инструмента потребуются:

• 2 ключа на 10;
• 1 ключ на 7;
• плоскогубцы;
• простая отвертка;
• небольшая линейка.

Для смазывания вилки и регулировки системы потребуется стандартный медицинский шприц. Чтобы избежать частых замен, регулировку нужно выполнять каждые 15 тыс. километров пробега.

Подготовка к замене троса

Перед началом процедуры транспортное средство нужно застопорить, зажигание выключить, чтобы исключить самопроизвольное движение автомобиля. Ключи и линейка размещаются в удобном и доступном месте.

Обязательно снимается гофра фильтра. Если автомобиль оснащен 16-клапанным силовым агрегатом, потребуется ослабить хомут. Работам будет сильно мешать глушитель впуска в виде пластиковый короб.

Последовательное выполнение операций занимает не более 5 минут, затем можно приступать непосредственно к замене оборудования.

Меняем трос на Логане: пошаговый план

Выполнив подготовительные операции, владелец авто увидит трос с наконечником-стержнем. На нём закреплен груз. В исходном состоянии грузик не виден. Снятие и установка элемента производятся так:

• За грузиком находятся гайка и контргайка, которые нужно открутить с помощью ключей. Так ослабляется фиксация троса, его можно вытянуть из вилки и кронштейна.
• Внутри салона снимается часть шумоизоляции, размещенная под рулевой колонкой. Потребуется максимально сдвинуть назад водительское сиденье. Снимать шумоизоляцию следует аккуратно, ведь можно легко порвать материал.
• Педаль сцепления отгибается вверх, трос освобождается из нее с некоторым усилием.
• Трос крепится в отверстии щитка моторного отсека усиками оболочки, которые нужно отщелкнуть пассатижами.
• Под левой опорой хомут крепления. Его также необходимо открыть.
• Старую запчасть вытаскиваем через моторный отсек. На этом демонтаж завершен.

Рекомендуем: Объем масел и жидкостей ГСМ Renault Sandero

После снятия детали производится смазка вилки. Можно использовать медицинский шприц со срезанным наискосок колпачком. С вилки снимаем пыльник. Много смазки не потребуется, достаточно 2-5 мл. Установить пыльник на место сложно. Для упрощения процесса перед демонтажем желательно запомнить его исходную позицию.

Обратная установка троса сцепления тоже требует определенных усилий. Действовать нужно так:

• Тросик монтируем под опору силового агрегата, фиксируем в кронштейне и вилке.
• Ослабляем регулировочную гайку, гибкий элемент просовываем в салон авто.
• Защелкиваем оболочку тросика, что позволяет закрепить его в отверстии моторного отсека.
• Педаль сцепления приподнимаем вверх, тросик заводим в небольшое углубление, выполняем регулировку с использованием линейки.
• Под опорой фиксируем ослабленный хомут.
• Устанавливаем гайку и контргайку, которые надежно фиксируют элемент на исходном месте.
• Возвращаем в начальное состояние глушитель впуска, гофру воздуховода.
