Как выставить зажигание на бензиновом и дизельном авто?

Как выставить зажигание: несколько доступных вариантов

Мы рассмотрим три доступных метода, решающих вопрос, как выставить зажигание. Каждый из них требует немало внимания. Мы советуем лишний раз самостоятельно не лезть с регулировкой под капот, если вы не уверены в своих силах. Частая настройка механизма не идет ему на пользу, а если допустить ошибку, то можно сделать так, что автомобиль вовсе не заведется и придется начинать процесс по новой.

Используем стробоскоп

Стробоскоп — многофункциональный прибор, позволяющий с большей точностью выставить зажигание. То есть автовладельцу нужно направить свет стробоскопа на нужные метки и запустив двигатель на холостых оборотах отследить их. Вспышка стробоскопа возникает одновременно с моментом образования искры и позволяет отследить положение вращающегося механизма в этот момент.

Итак, если в наличии имеется этот прибор, то алгоритм действий, будет следующий.

  1. Заведите машину и прогрейте двигатель до нормальной рабочей температуры. Стробоскоп подключите к питанию транспортного средства.
  2. Датчик, отвечающий за сигнал срабатывания, прикрепите на высоковольтный провод первого цилиндра.
  3. Гайку, которая фиксирует корпус прерывателя-распределителя необходимо ослабить так, чтобы можно было повернуть корпус.
  4. Шланг вакуум-корректора снимите и заглушите его. Свет стробоскопа наведите на шкив коленчатого вала.
  5. Запустите двигатель на холостых оборотах и поворачивайте корпус трамблёра до тех пор, пока метка шкива не совпадет с нужной меткой на крышке распределителя.
  6. Зафиксируйте корпус прерывателя распределителя в том положении, когда метки совпадают.

Затяните гайку, чтобы предотвратить смещение прибора.

С помощью лампочки на 12 В

Из вспомогательных элементов понадобится только лампочка и патрон с проводами, позволяющими подключить осветительный прибор к питанию автомобиля.

  1. Коленчатый вал необходимо повернуть до положения, когда метка шкива совпадает с необходимой меткой на поверхности крышки газораспределительного устройства. При этом бегунок прерывателя-распределителя должен указывать на провод первого цилиндра.
  2. Гайку, которая фиксирует тумблер ослабляем.
  3. Лампочку подключаем одним концом к проводу, отходящему от трамблера к катушке зажигания, а второй провод цепляем к массе транспортного средства.
  4. Включите зажигания (иначе нужного эффекта не получится) и вращайте корпус трамблера по часовой стрелку пока лампочка не потухнет.
  5. Затем начинайте аккуратно вращать трамблёр в обратную сторону. Как только лампочка загорится, зафиксируйте положение корпуса. Затяните гайку.

На этом вопрос как выставить зажигание закрыт. Других действий не требуется.

По искре

Этот способ больше подходит профессионалам. Следует быть осторожным, искра проскакивает внезапно.

Коленвал разверните так, чтобы метка шкива совпадала с нужной отметиной на поверхности крышки газораспределителя. Бегунок трамблёра должен указывать на высоковольтный провод первого цилиндра.
Ослабьте фиксирующую гайку прерывателя-распределителя

Центральный провод достаньте из крышки трамблера и расположите в 5 мм от массы машины.
Включите зажигание и поверните корпус прерывателя примерно на 20 градусов по часовой стрелке.
Осторожно поворачивайте корпус трамблера в обратную сторону. Положение прибора нужно зафиксировать, когда между контактом и массой проскакивает искра.

По традиции затяните фиксирующий элемент, чтобы не допустить смещения.

Теперь вы знаете как выставить зажигание. Как часто вам приходится решать такой вопрос? Может есть какой-то проверенный метод, не описанный в заметке? Поделитесь с нами и читателями.

Важность установки правильного УОЗ

В зависимости от оборотов кривошипного вала ДВС, должен быть выставлен конкретный УОЗ. Другими словами, на каждом скоростном режиме вращения кривошипного вала должен быть выставлен собственный угол. Дело в том, что при увеличении скорости вращения вала (соответственно, при увеличении оборотов двигателя), становится больше и УОЗ. И наоборот, при уменьшении – угол становится маленьким. Специалисты знают эти нюансы, тем самым, выставляют УОЗ грамотно.

Определённые настройки УОЗ

Экономия горючего, получение оптимальной мощности двигателя, высокий КПД – всё это реализуется только при грамотно выставленном УОЗ. Сегодня, как правило, для получения точных регулировок используются либо механические, либо электронные приспособления.

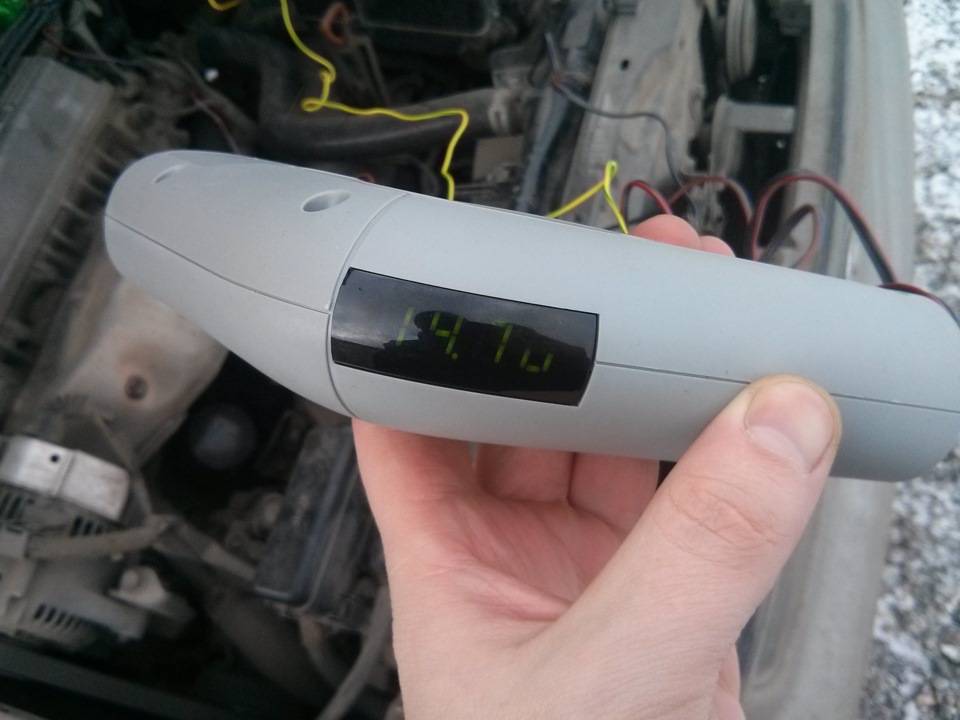

Легче всего выставить правильный угол с помощью стробоскопа. Это специальный прибор, заметно облегчающий жизнь автомобилиста. Однако в большинстве случаев стробоскоп можно заменить простой 12-вольтовой лампочкой.

Проверка с помощью стробоскопа осуществляется так:

  • Гайка-фиксатор, которая крепит трамблёр к блоку, ослабляется;
  • Провода стробоскопа интегрируются к АКБ (отдельный провод устройства должен идти на бронепровод свечи 1 цилиндра).

После это запускается двигатель. Частота оборотов должна выдерживаться в пределах 800-900 об/мин.

Далее:

  • Включается прибор, лампа которого направляется на шкив кривошипного вала;
  • С ВУ (усилитель вакуумного типа) снимается резиновая трубка;
  • Трамблёр поворачивается до совмещения меток на шкиве и блоке цилиндров (средняя риска).

Лампа стробоскопа выступает в данном случае в роли индикатора, позволяя определять точный момент зажигания.

Тестирование и регулирование зажигания можно провести и с помощью обычной лампочки, однако идеальное выставление УОЗ в этом случае гарантировать невозможно.

Безусловно, регулировка зажигания на карбюраторных ДВС требует более углубленного подхода. Суть мероприятия в том, чтобы добиться идеального положения трамблёра, вал которого приводится в действие через промежуточные шестерни от двигателя. Например, на отечественной «восьмерке» распределитель приводится в действие через распредвал, когда шестерня вала трамблёра входит в зацеп с шестерёнками.

Слаженная работа системы пуска

Однако то, как происходит вращение трамблёра, никакого весомого фактора не играет. Обеспечить чёткую слаженность работы системы пуска – вот, что важнее.

Итак, вне зависимости от типа распределителя (контактный/бесконтактный), его проворачивание против движения часовой стрелки способствует увеличению УОЗ. Другими словами, чтобы увеличить УОЗ и поставить раннее зажигание, надо будет вращать трамблёр в противоход движению бегунка.

Совет. Чтобы узнать, в каком направлении вращается бегунок, надо снять колпак-крышку, попросить ассистента повернуть кривошипный вал и посмотреть на бегунок.

Таким же манером ставится позднее зажигание. Очевидно, что вращать трамблёр уже надо по ходу бегунка.

Что интересно, на требуемый УОЗ оказывает влияние не только заданная настройка двигателя, но и качество топлива. Это становится явно заметно, когда вместо бензинового топлива на автомобилях с карбюраторной системой используется ГБО. Как только водитель переключается с бензина на газ, автомобиль отказывается ускоряться. Для обеспечения чёткого функционирования, приходится заново настраивать зажигание, которое в этом случае ставится на опережение (раннее зажигание).

Признаки сбитого зажигания на моторах с инжекторной системой практически такие же, как и на карбюраторном ДВС. Однако в этом случае отрегулировать и поставить зажигание вручную уже не получится. В силовых установках данного типа впрыском горючего управляет ЭБУ – компьютеризированная система. Корректировка зажигания на «инжекторах» осуществляется обязательно с учётом подающего импульса от датчика детонации.

Таким образом, чтобы выявить момент зажигания на ДВС с карбюратором, достаточно анализировать признаки и выставить, настроить УОЗ вручную. Знание того, как определить раннее или позднее зажигание на инжекторных силовых установках, потребует уже более профессионального подхода.

Что такое зажигание?

Чтобы ответить на вопрос о том, как выставить зажигание, для начала следует понять и разобраться в структуре его работы. Вся система зажигания любого транспортного средства вне зависимости от его габаритов и мощности отвечает за корректную работу силового агрегата. При этом регулируется правильный и четкий момент воспламенения топливной смеси. При подаче смеси в камеру сгорания и последующем максимальном сжатии происходит подача высокого напряжения на свечу и разряд в виде искры. Она, в свою очередь, провоцирует детонацию смеси. Напряжение, подаваемое на свечу, может достигать 40 000 вольт. При нормальной работе системы зажигания двигатель максимально быстро набирает обороты; содержание выхлопных газов соответствует норме, а также отсутствует повышенная детонация.

Чем грозят неисправности в зажигании

Проблемный запуск двигателя, едкий дым из выхлопной трубы и другие неприятности, которые могут случиться с вашим автомобилем – часто следствие неправильно выставленного момента зажигания, а не проблем с карбюратором. Незнание этого простого факта заставляет водителей подолгу без толку копаться в деталях автомобиля. Однако если искра вовсе не появляется, или заливает свечи, неисправность нужно искать в другом месте.

ВАЗ-21099 с карбюраторным двигателем требует точной регулировки зажигательного момента. Это можно сделать и без специализированного оборудования, однако легче использовать стробоскоп. Этот инструмент значительно облегчит вам работу по выставлению момента зажигания, которую нужно будет проводить скорее всего не один раз.

Описанные в данной статье проблемы могут возникнуть по многим причинам, однако легче проверить первую приходящую на ум поломку – неверно выставленный угол зажигания. Итак, самые часто встречающиеся неполадки работы системы двигателя:

  • слишком сильная детонация в поршневой системе. Характерные признаки: при нажатии на газ слышен характерный звенящий звук. Такая проблема часто встречается у невнимательных автомобилистов, которые не уделяют надлежащего внимания своей машине. Причина ранней детонации – преждевременное зажигание, которое грозит не только некомфортной работой автомобиля, но и последующей деформацией колец поршня. Следует заметить, что ремонт поршневой системы – не самое дешевое «удовольствие»;
  • при запуске двигателя из выхлопной трубы идет сильный черный дым. Такая проблема также может говорить о слишком быстром зажигании;
  • мощность двигателя значительно снижена; использование топлива большего объема по сравнению с обычным литражом; двигатель не может быстро изменять режим работы, снижена приёмистость. Все вышеописанные неполадки связаны с противоположной проблемой – слишком позднем зажигании. Причина заключается в том, что смесь не полностью сгорает при самой высокой точке положении поршня. Такая верхняя точка называется еще мертвой. Таким образом даже при обратном движении поршня смесь продолжает сгорать. Возможна и вторая причина – слишком большая температура системы выпускных труб;
  • если неполадка диагностирована при нажимании педали газа, то наиболее вероятная её причина – слишком позднее зажигание. В таком случае двигатель работает со значительными перебоями, а при нажатии газа диагностируются так называемые «провалы», во время которых двигатель не работает. Данная проблема может вызвать неровный автомобильный ход;
  • запущенный в холостую двигатель работает неравномерно.

Поэтому, если вы увидели одну из перечисленных неполадок в вашем ВАЗ-21099, обратите внимание на угол, выставленный в системе зажигания. Возможно, проблема именно в нём

Угол, выставленный в системе зажигания

Неоновая лампа вместо стробоскопа

Если не использовать стробоскоп, то неоновая лампа вполне удачно его заменит. Однако в этом случае придётся работать вечером, чтобы было хорошо видно свечение.

Работать однозначно следует на улице или под навесом. Также не должно быть слишком темно, ведь можно не заметить работающие, вращающиеся части автомобиля. Те, кто хорошо знает, как выставить зажигание без стробоскопа, на этом настаивают.

Вообще, свет, к примеру, искусственный, должен освещать подкапотное пространство не очень ярко. Достаточно видеть установленные в моторном отсеке элементы настолько, чтобы яркость не мешала следить за положением метки, освещаемой неоновым элементом.

Изготовление заменителя стробоскопа

Аналог стробоскопа изготавливается из трубки пластикового типа. Диаметр её должен быть в пределах 13-17 мм. Линза вклеивается с одной стороны трубки, затем помещается неон типа NE-2 или другая лампа, но соответствующая по основным параметрам приведённой.

Далее наружу выводятся провода, один из которых соединяется с массой, другой – с бронепроводом свечи номер 1.

  • Запрещено держать получившийся самодельный прибор в голых руках! Если произойдёт пробивание изоляции бронепровода, можно получить очень сильный удар током. Лучше зафиксировать прибор на подходящем для этого кронштейне, сделав это с таким расчётом: луч неона должен освещать метку, пускаемую в ход при выставлении УОЗ.
  • Проводники прокладываются так, чтобы вращающиеся элементы моторного отсека их не задевали.
  • Тщательно изолировать проводку, желательно очень толстым слоем, так как нельзя допускать искрения и прочих схожих моментов, которые способны легко привести к возгоранию топлива.
  • Обязательно ставить КПП на «нейтралку» перед запуском мотора.
  • Настройка должна проводиться с учётом того, что неоновое мерцание обладает меньшей яркостью, чем свет импульсной лампы. Последняя, как известно, применяется со стробоскопом.
  • Под светом лампы в сумерках может казаться, что деталь автомобиля неподвижна, хотя она на самом деле вращается с огромной скоростью!

Вообще, секрет того, как настроить зажигание без стробоскопа зависит от конкретной модели авто. Кроме того, на это влияет степень обогащённости топливно-воздушной смеси, амплитуда вращения, марка ДВС и многое другое.

Регулируем впрыск опытным способом

Регулировка впрыска опытным путем производится после установки шкива. Установив шкив запускаете мотор. Если он не заводится, тогда проверните шкив ТНВД относительно ремня грм на 2-4 зубца.

Снова запускаете движок.

После выполненных нами манипуляций он должен запуститься, прислушайтесь к работе мотора. Явные стуки означают детонацию, нужно прокрутить шкив насоса в сторону на 1-2 зуба, противоположную его вращению. Густой серый дым, означает поздний впрыск, тогда шкив насоса надо прокрутить на 1 зубец в сторону его вращения.

При отсутствии сдвигов в лучшую сторону, в работе дизеля, нужно выполнить провернуть насос вокруг оси. Такими вращениями нужно достичь оптимальной работы агрегата. Лучшим вариантом настройки будет работа в режиме до появления детонационных стуков. Они очень хорошо слышны при работе дизельного мотора.

Второй способ опытного метода подразумевает следующие действия:

Откручиваем трубку, которая идет от насоса к форсунке на первом цилиндре. На снятый конец трубки натягиваете прозрачный шланг и располагаете его в положении вертикально.

Теперь нужно включить зажигание и слегка прокрутить шкив ТНВД. Вращайте шкив понемногу, медленно и весьма аккуратно. При этом следите за уровнем топлива в прозрачном шланге. Определите самую верхнюю границу. Когда уровень солярки установится в верхней границе делайте отметку на шкиве насоса.

После этого выставляются по отметкам распределительный и коленчатый валы. Запускаете мотор и проверяете его работу. При появлении признаков неправильного впрыска, снова повторите процедуру настройки. Если все таки не выходит, обращайтесь на СТО, там все исправят, и при необходимости отрегулируют на стенде.

Это все, друзья, до новых встреч, подпишитесь на обновлении сайта, кто еще не успел, поделитесь ссылкой с друзьями, если вы этого еще не сделали, будет еще много полезного.

Регулировка зажигания на тракторе МТЗ 82,1, МТЗ 1221.

Регулировка зажигания на тракторе МТЗ 82,1, МТЗ 1221 с двигателями Д 242,243,245 и д 260  аналогична как и на МТЗ 80 и МТЗ 82. За исключением одного. Соединение ТНВД с привой шестерней происходит через флянец. Он зафиксирован на валу ТНВД. И имен три шпильки.

Шпильки расположены не симметрично. Поэтому устанавливать ТНВД можно в слепую Лишь  бы попасть в отверстия на шестер

не которые расположены аналогично шпилькам. Но эти отверстия имеют удлиненную форму. Форма отверстий позволяет смещаться валу ТНВД. Это дает возможность тонкой регулировки угла опережения зажигания.

Установка поршня в ВМТ.

Установив насос на свое место. Можно предварительно зафиксировать шестерню с флянцем ТНВД. Так чтобы шпильки стояли по середине отверстий. Требуется прокачать ТНВД и удалить из него воздух. Затем проворачивается коленчатый вал до тех пор пока из отверстия высокого давления секции первого цилиндра не покажется топливо.

Установка щупа   в положение угла опережения зажигания

Теперь требуется установить регулировочный щуп. Чтобы он попал в отверстие маховика как и в случае с двигателем д 240. Здесь не требуется убеждаться в том что поршень находится в такте сжатия. Потому что вал ТНВД за цикл работы цилиндра делает  один оборот. И то что момент впрыска происходит на секции первого цилиндра. Говорит о том что поршень находится в такте сжатия. Так как смещенные шпильки на фланце не дадут установить вал в другом положении.

Установка момента впрыска секции первого цилиндра.

После того как щуп установлен. Следует создать избыточное давление в полости ТНВД подкачивающей помпы.  Отвернуть гайки соединяющие шестерню и фланец ТНВД. После чего провернуть фланец до упора в лево. Затем медленно проворачивать по часовой стрелке пока топливо не начнет подниматься в штуцере секции первого цилиндра. В этом положении требуется зафиксировать гайки шпилек фланца. То есть поршень не дошёл до ВМТ на угол опережения зажигания. А секция первого цилиндра даёт впрыск топлива.

Угол опережения зажигания что это?

Продолжим с конструкции трамблера, играющего
непосредственную роль в искрообразовании. Деталь фиксируется сбоку двигателя
при помощи нескольких болтов. От четырех выводов трамблера подается питание с
катушки к каждому цилиндру через высоковольтные провода. Важна
последовательность присоединения: первый вывод на первый цилиндр, второй вывод
на третий цилиндр и т. д., в зависимости от схемы работы двигателя (обычно:
1-3-2-4). Внутри трамблера есть вращающийся бегунок. Каждый высоковольтный
свечной провод имеет свою пластину-контакт. На бегунок постоянно подается
напряжение от центрального контакта, а за счет круговой работы осуществляется
раздача тока и мгновенное прерывание, обеспечивающее импульс.

Бегунок трамблера

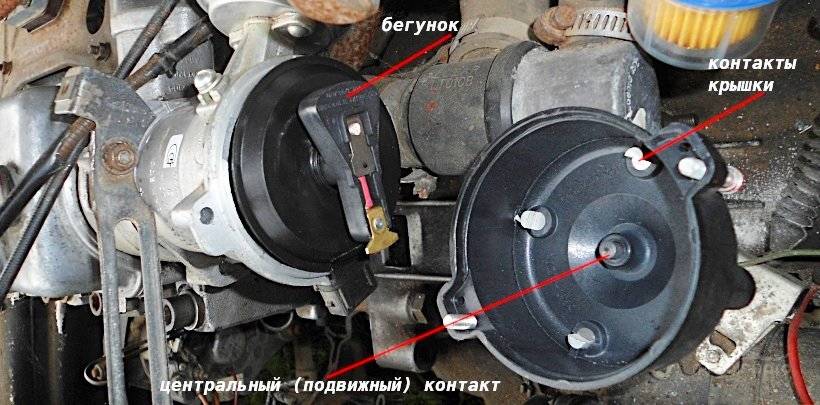

Бегунок трамблера и свечные контакты
в крышке

Установка зажигания частично зависит от
положения трамблера и места “встречи” бегунка с контактной пластиной.
Здесь применяется параметр УОЗ. Аббревиатура расшифровывается как “угол опережения зажигания”,
который выставляется по меткам на корпусе трамблера. Они выполнены в виде
насечек с правой стороны мотора и хорошо видны сверху.

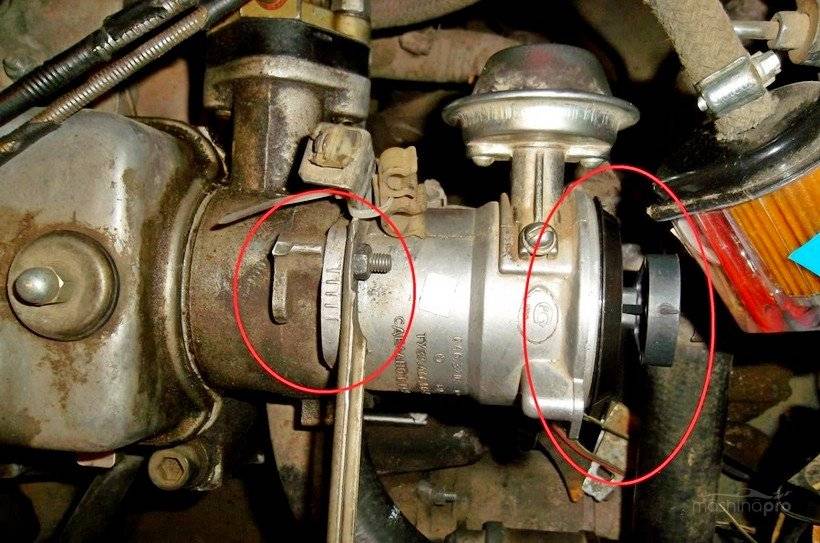

Насечки на корпусе трамблера
Насечки на корпусе трамблера

У трамблера есть собственный вал со шлицами на
конце, который получает вращение от распределительного вала. Поскольку валы ГРМ
и ДВС связаны ремнем, то вся работа синхронизирована. Изменение настроек любого
из участников системы влияет на процесс сгорания воздушно-топливной смеси.

Способы установки зажигания

Важно знать, куда и насколько проворачивать корпус, чтобы установить зажигание правильно. Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную

Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную.

«По стробоскопу».

Самый точный метод установки зажигания – это с использованием стробоскопа.

Технология установки угла опережения с его помощью – очень простая, и для ее выполнения всего лишь потребуется:

  • Стробоскоп;
  • Набор ключей;
  • Белый маркер или краска.

Регулировочные работы следует выполнять на прогретом двигателе. Рассмотрим, как все делается на примере ВАЗ-2107 с карбюратором.

Отметим, что описанный метод подойдет практически для любой машины с карбюратором, а также инжекторных моделей, у которых установка выполняется вручную.

Действия таковы:

Проворачиваем коленчатый вал до совмещения меток на шкиве с метками на защитной крышке привода ГРМ. У ВАЗ-2107 на крышке нарисовано 3 метки – две коротких и длинная. Длинная метка указывает на ВМТ в первом цилиндре, короткие же соответствуют углу опережения в 5 градусов (средняя метка – 5 град., крайняя короткая – 10 град.). Нужно совместить метку на шкиве со средней на крышке;

Указанные метки помечаем белой краской;
Проверяем положение бегунка трамблера – он должен смотреть в сторону контакта первого цилиндра;

Подключаем стробоскоп согласно инструкции (обычно два вывода его соединяются с АКБ, а третий закрепляется на высоковольтном проводе 1-го цилиндра);

Запускаем силовую установку и устанавливаем обороты на уровне 750-800 об/мин;
Светим стробоскопом на шкив коленчатого вала. Импульсное свечение прибора приведет к тому, что визуально метка на шкиве будет находиться на одном месте, и она сравнивается со средней меткой на крышке.

Если указанные метки находятся на одном уровне, то угол опережения установлен правильно и регулировка не нужна. В случае же когда метка шкива расположена перед или за меткой крышки – регулируем;

Глушим мотор и переходим к трамблеру. Попускаем его фиксирующую гайку и проворачиваем в нужную сторону;
Если метка шкива расположена за меткой крышки – зажигание позднее. Для его устранения необходимо немного провернуть трамблер в сторону, противоположную вращению бегунка, при раннем же — крутим корпус в сторону вращения. При этом смещать трамблер следует понемногу, после чего его зафиксировать гайкой;

Снова заводим мотор и смотрим на метки

Важно добиться, чтобы они во время работы мотора были совмещены.

Принцип регулировки с помощью стробоскопа практически одинаков для всех авто. Единственное, метки могут совмещаться не только по шкиву, но и по маховику (там они тоже есть), это уже кому как удобнее.

«По лампочке».

В отличие от способа со стробоскопом, лампа не даст точной установки угла.

И все же этот метод вполне применим, тем более, что с его помощью можно отрегулировать зажигание даже в дороге. Примером выступит ВАЗ-2108.

Из инструментов понадобиться всего лишь лампа накаливания на 12 Вольт, два провода и набор ключей.

Чтобы отрегулировать по лампочке зажигание нужно:

  1. Совместить метки на шкиве привода ГРМ с выступом на крышке, установив ВМТ на первом цилиндре

    . Дополнительно проконтролировать правильность установки можно по маховику через смотровое окошко на корпусе;

  2. Берем лампочку, подсоединяем к ней провода. Затем один из проводов подключаем к выводу «К» на катушке зажигания, а второй бросаем на «массу»;
  3. Послабляем гайки крепления распределителя;
  4. Включаем зажигание, но авто не заводим;
  5. Проворачиваем корпус трамблера так, чтобы лампочка потухла. Затем плавно и аккуратно крутим его в обратную сторону. Вся суть этого метода сводиться к тому, чтобы «поймать» момент, когда лампа загорится. Именно в этом положении на свечку будет подаваться импульс;
  6. Затягиваем гайки крепления и проверяем работоспособность силовой установки.

«На слух».

Некоторые мастера для установки угла опережения вообще не пользуются какими-то приспособлениями, а делают все «на слух».

Причем делается все очень легко: авто заводиться, устанавливаются холостые обороты.

А далее просто ослабляется крепление трамблера, после чего корпус вращается в разные стороны, при этом слушается поведение силовой установки. При вращении из-за меняющегося угла обороты начнут плавать.

Суть этого метода заключается в том, чтобы установить максимально высокие обороты на моторе, причем они должны быть стабильными. После этого трамблер фиксируется в выбранном положении и все.
