Меняем задний тормозной цилиндр на ВАЗ-2110 своими руками

Ремонт тормозного цилиндра в Ладе Приора

Закис передний левый тормозной цилиндр. Вопрос решил — расшевелил его домкратом. Для разбора понадобились головки TORX E12 и E14. E14 поможет нам снять верхнюю скобу с самой тормозной машинки, а E12 поможет снять скобу — основание тормоза, чтобы подобраться к тормозному диску. Начал разбирать, и тормозная система левого переднего колеса подкинула мне вновь проблем — слизался болт под Torx E12.

Немного расстроившись, что придется ехать извлекать его на СТО, поразмыслив, понял, что решение есть. Из окна выкинул во двор два удлинителя, благо живу на первом этаже и спилил этот злополучный болт болгаркой. Через 15 минут он уже был изъят из скобы с помощью головки для снятия задних амортизаторов.

Сам цилиндр выдавил из тормозной машинки компрессором, в комплекте с ним была конусовидная насадка для накачивания наверное матрацев, она идеально подошла для этого дела, хоть и обдала меня фонтаном тормозухи из-за неполного прилегания. Советую сначала выдавливать цилиндр из тормозной машинки, а после снимать с нее скобу, иначе цилиндр может вылететь далеко или больно.

Почему барахлит механизм заднего торможения

Гидропривод, встроенный в ВАЗ-2110, совмещает во внутренней конструкции усилитель и двухконтурный контроллер давления, предназначенный для управления задними тормозами. Если задний цилиндр работает неверно, неполадки могут спровоцировать и создать аварийную ситуацию в любой момент передвижения автомобиля по дорожному полотну. Чтобы этого не произошло, следует своевременно провести ремонт детали.

Нет ничего удивительного в замене старого образца цилиндра заднего торможения (ЗТЦ) новым, ничто не вечно. Магазины автозапчастей предлагают автолюбителям приобрести деталь от лучших производителей, которая прослужит долго и гарантирует безопасность на дороге.

Какой цилиндр лучше купить для замены?

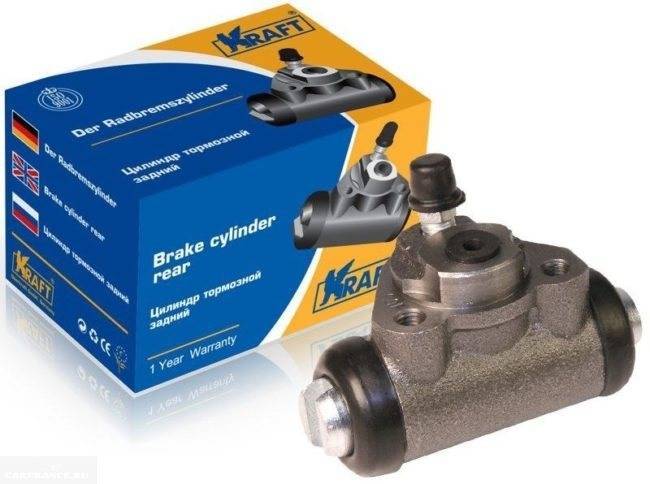

Задний тормозной цилиндр от компании Kraft.

Если вы точно для себя решили, что не будете обращаться для ремонта на станцию технического обслуживания, то необходимую для ремонта запчасть нужно будет купить в автомагазине. Так как запчасти для отечественных автомобилей стоят недорого, проблем при покупке не возникнет.

При покупке можно купить как оригинал, который имеет артикул 21050-3502040-00 , так и «неоригинал» другой фирмы. В отличие от запчастей к иномаркам, где оригинальная запчасть всегда лучше, ситуация с запчастями для ВАЗ противоположная. Часто бывает так, что неоригинальные запчасти оказываются более качественными, чем оригинал.

Замена задних тормозных цилиндров в ВАЗ 2110, ВАЗ 2112.

У владельца автомобиля пропали тормоза, провалилась педаль тормоза, машина стала тормозить на самом конце. Задний правый тормозной цилиндрик вышел из строя и потёк, от этого вся проблема. Менять их необходимо парами. Приступаем к работе, поднимаем заднею часть автомобиля, демонтируем колёса. Если вы делаете это при помощи домкрата, то обязательно подложите под передние колёса камни или противооткатные пластины. Выкручиваем 2 направляющих барабана:

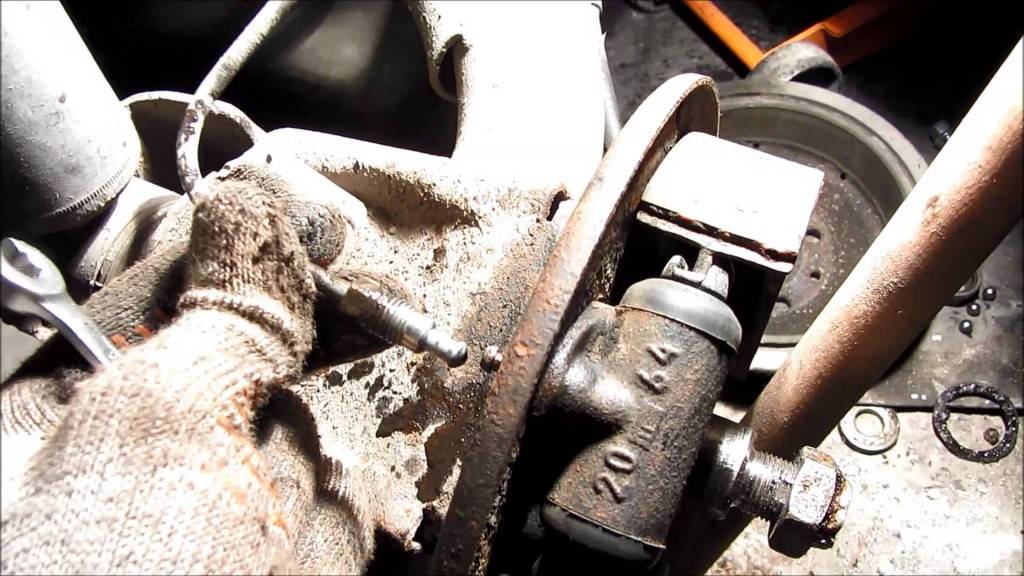

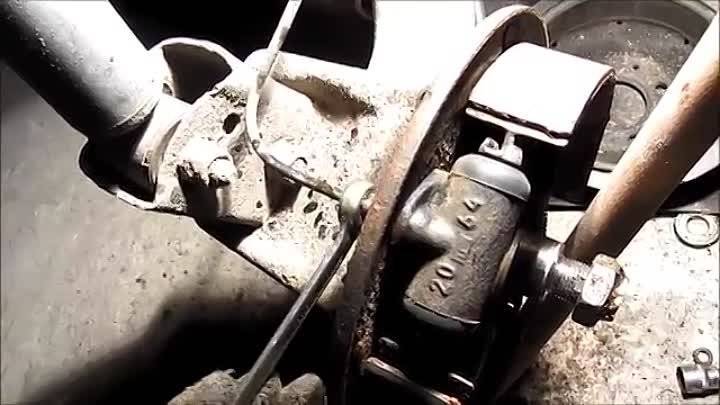

Снимаем тормозной барабан. Откручиваем тормозной цилиндр, для этого мы используем разрезной ключ, обычным широким не получилось, возможно у вас выйдет:

Будьте аккуратны очень легко повредить тормозную трубку, которую потом придётся менять. Следом выкручиваем крепёж цилиндра, делать это можно при помощи обычного накидного ключа:

При помощи баллона с очистителем тормозов вымываем всю грязь из тормозного барабана. После этого устанавливаем новый оригинальный тормозной цилиндр от ВАЗ. Снимаем с него заглушку и наживляем на трубку:

Наживляем два его крепёжных элемента. После этого затягиваем сам цилиндр. Проворачиваем поршеньки:

Демонтаж суппорта на ВАЗ-2110 своими руками

Весьма простая конструкция изделия и тривиальность процесса его демонтажа позволяет производить ремонт и обслуживание даже начинающему автомобилисту. Если вы будете внимательно следовать нижеизложенным рекомендациям — у вас едва ли возникнут трудности на любом из этапов процесса. Вы сэкономите приличные деньги, затраченные на поездку в СТО, и немалое количество времени, ведь сроки обслуживания соизмеримы со временем, необходимым для поездки в мастерскую.

Демонтаж ВАЗ суппорта

Последовательность демонтажа изделия следующая:

1. Первым делом стоит приподнять машину домкратом и снять колесо. Для подстраховки далее его можно положить под днище авто в случае выхода из строя домкрата;

1. На ВАЗ 2112 суппорт крепится к кронштейну при помощи двух болтов М17, которые вам следует открутить. Чтобы сорвать болты, возможно, понадобится проникающая смазка;

1. Если необходимо заменить суппорт ВАЗ либо провести комплексный его ремонт — откручиваете изделие от тормозного шланга. Наконечник шланга закупориваете и можно приступить к дальнейшей разборке изделия.

Как установить на Ланос новые задние амортизаторы

После того, как старый и неисправный амортизатор с Ланоса демонтирован, на его место необходимо установить новый. Рекомендуется использовать устройства марки Каяба. Установка новых задних амортизаторов происходит в следующей последовательности:

1. Первоначально перед установкой новые амортизаторы рекомендуется прокачать в количестве 6-10 раз. Это нужно для того, чтобы разработать поршень. Если не соблюсти это требование, то уже на первой кочке механизм может выйти из строя
2. Установку амортизатора надо выполнять в разжатом его состоянии
3. Сначала на шток нового устройства необходимо установить шайбу
4. После этого установить распорную втулку и нижнюю подушку
5. Если какие-либо из этих деталей неисправны (особенно подушки), их следует заменить
6. Верхнее крепление направляется в отверстие стакана автомобиля
7. Для начала надо закрепить устройство сверху. Для этого требуется на выступающую часть штока посадить верхнюю подушку, а затем надеть шайбу. Наживляется гайка, и после этого устройство можно закрепить внизу
8. Сжимаем амортизатор, пока он не войдет в зацепление нижнего кронштейна. Затем немного разжимаем, и вводим в кронштейн. Устанавливается в отверстие болт, и наживляется
9. Переходим к завинчиванию гайки верхнего крепления
10. Гайку необходимо наживить так, чтобы шток от нее выступал на длину 6-9 мм. Это на тот случай, если вы перед демонтажем не измерили длину выступа штока
11. В завершении затянуть болт нижнего крепления амортизатора на Ланосе

На этом установка нового заднего амортизатора Шевроле Ланос завершена. Аналогично выполняется процесс замены с противоположной стороны автомобиля.

Как заменить задний тормозной цилиндр на ВАЗ 2110-ВАЗ 2112?

Снятие: 1) Снять цилиндр не сложно, даже очень просто скажем мы, но добраться до него дело не из лёгких, потому что снять придётся тормозной барабан, тормозные колодки и самое главное тормозную трубку придётся отсоединять в связи с чем тормозная жидкость из неё сразу же польётся, кстати, трубку колпачком от штуцера прокачки закрыть можно, благодаря чему воздух в систему практически не попадёт и вся жидкость останется целой (Как это сделать, мы вам чуть по позже объясним), ну что же приступим к замене, сперва как мы уже сказали снимите все детали которые препятствуют доступу к нему (О том как снять барабан и колодки, читайте в статье: «Замена задних тормозных колодок на ВАЗ»).

Необходимые инструменты

1. Пассатижи, отвертка, молоток
2. Набор ключей на «12», «13», «7». Можно накидные, можно рожковые

Рекомендуется использовать специальный ключ для надевания стяжной пружины. У меня его нет, вместо него пользуюсь пассатижами, что не всегда бывает удобно. В таких случаях часто вспоминаю родственников конструктора по материнской линии – пружина никак не хочет держаться за пассатижи и норовит сорваться.

Поэтому лучше купить такую вещь (она показана на скрине ниже), позаимствовать у соседа по гаражу или сделать самому. На видео, в конце статьи, автослесарь покажет, как без проблем надеть нижнюю пружину при помощи одной отвертки, возьмите на заметку.

Пошаговая инструкция, как заменить тормозные шланги на ВАЗ 2110

• Применяется один из вариантов фиксации машины – подъемник, смотровая яма, домкрат.
• Подготавливаются все необходимые инструменты, подходящего диаметра и назначения.
• Заполняем центральный цилиндр (бачок в капоте) тормозной жидкостью до обозначения – «max», чтобы при съеме шланга она вся не вытекла. Иначе потребуется прокачка системы.
• Откручиваем верхние крепления шланга и ставим заглушку или колпачок, чтобы остановить тормозную жидкость, не выпустить все ее из системы.

Замена тормозного шланга

• Беремся за нижние крепления шланга, освобождаем шланг из скобы амортизатора, откручиваем штуцер с рабочего тормозного цилиндра.
• Имеющееся в системе крепления медное кольцо осматриваем. Если оно еще не имеет повреждений, то используем повторно. Но предварительно кольцо стоит тщательно очистить, да и само его посадочное место не должно быть грязным.
• Монтируется новый шланг, соблюдается та же последовательность, которую применяли в момент решения задачи, как заменить тормозные шланги ВАЗ 2110.

Откручиваем тормозной шланг

Главный тормозной цилиндр

Теперь поговорим о главном тормозном цилиндре на автомобиле ВАЗ 2110. Если вы не хотите допустить пропадания тормозов во время движения, их следует периодически проверять, а при возникновении проблем незамедлительно предпринимать соответствующие действия.

Частой причиной для замены главного тормозного цилиндра ВАЗ 2110 служит именно тот факт, что пропадают тормоза.

Признаки неисправности

Разумеется, тормоза могут полностью утратить свою эффективность по разным причинам, но сейчас мы говорим конкретно про главный цилиндр. Если причина кроется в нем, тогда это можно определить по таким признакам:

• На главном цилиндре заметны следы подтекания тормозной жидкости;
• Педаль имеет холостой ход, то есть при ее нажатии не создаются никакие усилия;
• Педаль тормоза попросту не нажимается.

Наиболее сложный процесс — это разборка. Потому поговорим о нем детальнее.

От трубопровода аккуратно отсоедините главный цилиндр.
Отсоедините от аварийного индикатора тормозной жидкости колодку, которая оснащается проводками. Соединение на «десятке» осуществляется клеммами.
Прикройте чем-нибудь отверстия трубопровода и узла, чтобы не допустить утечку тормозной жидкости. Она загрязнит внутреннее пространство, что нежелательно.
Теперь снимите цилиндр вместе с бачком. Для этого достаточно отвинтить крепежные гайки, которые элемент соединяется с вакуумным усилителем.
После снятия датчика уровня тормозной жидкости слейте из баска и самого цилиндра имеющуюся там тормозную жидкость.
Если серьезной необходимости нет, бачок снимать не стоит. Но для полноценной сборки бак снимается, а затем устанавливается на место в строгом порядке.
Перед обратной сборкой каждый элемент промывается очищенной тормозной жидкостью

Хорошая альтернатива — изопропиловый спирт.
Не забудьте просушить детали компрессором и протереть чистой, сухой тряпкой.
Тщательно избегайте попадания на главный цилиндр топлива или керосина.
Особое внимание обратите на уплотнительные кольца. Если вы их промываете специальным спиртом, не держите кольца в этой жидкости дольше 20 секунд

После обработке сразу высушите и протрите уплотнители.
Поверхность поршня и зеркала обработайте, удалив всю ржавчину.
При замене главного цилиндра в обязательном порядке устанавливаются новые уплотнительные кольца, вне зависимости от их текущего состояния.
Проверьте упругость пружин поршня под нагрузкой. Обратитесь к руководству по ремонту ВАЗ 2110, где указаны соответствующие нагрузки и усилия для проверки.
При свободном состоянии длина пружины должна составлять 59,8 миллиметров. Если показатель имеет отклонение от нормы, обязательно замените пружины.

Если вы думаете, что после замены главного тормозного цилиндра можно спокойно выезжать на дороги, то вы ошибаетесь. На самом деле полноценный ремонт тормозных цилиндров на ВАЗ 2110 включает в себя прокачку.

Процедура не сложная, но требует соблюдения инструкции:

• Найдите человека, который вам поможет в этом деле. Один будет возле машины, а второй — непосредственно в салоне.
• Накачайте тормозную педаль путем нескольких нажатий на нее.
• Помощник зажимает педаль, а вы тем временем немного откручиваете штуцер на одной из трубок тормозной системы.
• При этом должен выйти воздух, а также небольшая порция тормозной жидкости. Не пугайтесь течи, это вполне нормально.
• Обратно затягивайте штуцер, используя тот же ключ, что и при раскручивании — на 10.
• Командуйте помощнику опускать деталь.
• Процедура повторяется до того момента, как при раскручивании штуцера начнут выходить пузыри воздуха.
• Подобными действиями прокачивается каждый из четырех контуров.
• Предварительно убедитесь, что в расширительном бачке тормозная жидкость залита до требуемого уровня.

Собственно, на этом ремонтные работы, связанные с главным тормозным цилиндром, можно считать завершенным. Опыт эксплуатации такого автомобиля как ВАЗ 2110 подсказывает, что всегда в багажнике следует хранить емкость с тормозной жидкостью. Ситуации на дороге происходят всякие, и к ним нужно быть готовым.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Последовательность прокачки тормозов

Прокачивать тормозную систему обычно начинают с самой длинной трубки. Как правило, это задняя правая (то есть к рабочему цилиндру заднего правого колеса). Далее – «по убывающей»: задняя левая, передняя правая, передняя левая. Как правило, процедуру дублируют – «для верности». Не забудьте снять крышку с бачка тормозной жидкости – придётся добавлять жидкость по мере её убывания. Действия просты:

• При всех закрытых штуцерах напарник (тот, что в салоне) усиленно «работает» педалью тормоза. Если после нескольких нажатий педаль остаётся «мягкой», он, удерживая её в выжатом положении, даёт другому напарнику сигнал, чтобы тот открывал штуцер – просто в трубке слишком много воздуха и его необходимо стравить.
• Напарник (тот, что у колеса) закрывает штуцер и подаёт сигнал к повторной «накачке».
• Процедура повторяется, пока из штуцера не перестанет выходить воздух.

Правильнее всего на штуцер надевать трубку, помещённую в ёмкость – будут видны пузырьки воздуха и тормозная жидкость не будет проливаться на пол. Важным во время прокачки является согласованность действий напарников. То есть в тот момент, когда штуцер прокачки ещё не закрыт, ни в коем случае нельзя отпускать выжатую педаль – иначе воздух снова «всосёт» в цилиндр. После того, как прокачаны задние тормоза, необходимо переходить к передним цилиндрам. Передние тормоза прокачиваются так же, как и задние.

Рекомендуем: Антифриз или тосол, что лучше заливать и чем отличаются

Впрочем, в экстренных случаях – когда, например, пришлось срочно менять лопнувший передний тормозной шланг, допускается прокачать лишь передние тормоза – как применение временной меры. Именно они наиболее влияют на эффективность торможения – в силу распределения нагрузок. Но в процессе ремонта случается всякое – например, обламывается штуцер. Как прокачать тормоза, если сломан штуцер прокачки? В таких случаях – если нет возможности быстро приобрести новый цилиндр, – прокачивают через трубку, подводящую жидкость к цилиндру.

То есть действуют сходным образом – ослабляют гайку для того, чтобы выпустить воздух. А вообще, даже самые «закисшие» штуцеры зачастую удаётся успешно выкрутить. Обстукивайте цилиндрик с разных сторон небольшим молоточком и пробуйте повернуть его в ту и другую стороны. Иногда, правда, эта процедура отнимает много времени и сил, но в большинстве случаев приводит к успеху.

Замена ТЖ

Первое, о чем вы должны подумать при замене тормозной жидкости — это собственная безопасность. Дело в том, что в состав гидравлического состава входят химические компоненты, обладающие высокой степенью токсичности. Если тормозуха попадет вам на кожу, химических ожогов будет не избежать.

Плюс жидкость представляет потенциальную опасность для проводки, поскольку она без особых проблем разъедает ее защитные кожухи. Если попадания на элементы авто избежать не удалось, сразу постарайтесь вытереть жидкость тряпками. Промывать водой нет необходимости. При ожогах кожи промойте водой и незамедлительно обратитесь в больницу.

Будем надеяться, что с вопросами вашей безопасности проблем не возникнет, и вы будете работать аккуратно. А для работы вам потребуется набор инструментов:

• Гаечные ключи;
• Шланг из прочной резины;
• Любая прозрачная емкость объемом от 3 литров.

Что ж, теперь можно приступать непосредственно к процедуре замены тормозной жидкости на вашем ВАЗ 2110.

1. Открутите крышку бачка с тормозной жидкостью. Она располагается слева на отечественной «десятке».
2. Положите крышку на чистую ветошь, поскольку на ней могут находиться частички тормозной жидкости. Работайте обязательно в перчатках.
3. Слейте жидкость из гидроцилиндров, которые находятся позади. Это объясняется схемой распространения тормозной жидкости по автомобилю. Сначала подключаются передние колеса, потому если авто находится в нормальном положении, сливаться ТЖ с задних цилиндров не будет.
4. Для удобства домкратом поднимите задние колеса и отключите регулятор блокировки, то есть колдун в народе. Между поршнем колдуна и пластиной вставляют отвертку, которая не позволит элементу перемещаться.
5. Очистите всю грязь, которая скопилась на клапанах гидроцилиндров сзади, и с одного из них демонтируйте колпачок. Он выполнен из резины.
6. Так вы освободите штуцер, на который насаживают заготовленный заранее шланг. Рекомендуется брать шланг из прозрачной резины, поскольку это позволит следить за сливом жидкости.
7. Другой конец шланга помещается в также прозрачную емкость.
8. Предусмотрите наличие помощника у вас в гараже, который будет выполнять прокачку, пока вы держите емкость для слива тормозной жидкости.
9. Прокачка выполняется путем резких нажимов на педаль тормоза. Педаль следует выжать до упора около 6 раз подряд. После 6 нажимания педаль упирается в пол и удерживается.
10. Теперь на пол оборота открутите воздушный клапан цилиндра. За счет этого жидкость начнет выдавливаться из емкости и поступать в тару по шлангу.
11. Как только весь контур очистится от тормозной жидкости, педаль тормоза сама упадет в нижнее положение.
12. Ждите, пока жидкость полностью вытечет, после чего выпускной клапан обязательно закрутите.
13. Аналогичный процесс повторяется на втором заднем колесе, после чего выполняется откачка с передних колес.
14. Процедура слива гидравлического раствора с передних колес аналогична работе с задними колесами. Параллельно проверьте состояние гидроцилиндров. Возможно, им потребуется ремонт.
15. Определить исправность гидроцилиндра не сложно. Если рабочий ход штока идет плавно, не наблюдается передергиваний и резких скачков, тогда все работает хорошо, замена не нужна.
16. Если же проблемы с гидроцилиндром имеются, проще всего их заменить на новые. Но можно и отремонтировать. Действуйте по ситуации.
17. Заливка нового гидравлического раствора осуществляется путем прокачки каждого колеса отдельно.
18. Как только вы зальете и прокачаете все 4 колеса, обязательно наполните бачок с тормозной жидкостью до максимальной отметки. Для этого на корпусе нанесен соответствующий значок МАХ.
19. Последний этап — это проверка работоспособности новой тормозной жидкости внутри системы. Если замена гидравлического раствора прошла грамотно и без нарушений, тормозное усилие будет распределяться равномерно, педаль четко среагирует на нажатие без задержки и без повышенной чувствительности.
20. Если колодки будут не одновременно реагировать на торможение, вы попросту уйдете в занос при нажатии на педаль тормоза. Потому подобного допускать ни в коем случае нельзя.

Выполнить замену тормозной жидкости на отечественном автомобиле ВАЗ 2110 не составляет большого труда даже без помощи специализированных станций технического обслуживания.

Для удачной процедуры, выполняемой своими руками, от вас потребуется:

• Соблюдение правил личной безопасности;
• Наличие помощника;
• Качественная тормозная жидкость;
• Действия согласно инструкции и руководству по эксплуатации ВАЗ 2110.

Совместите все это вместе, и вы без особых проблем сумеете сами заменить гидравлический раствор в тормозной системе своего автомобиля.

 Загрузка …

Замена задних тормозных цилиндров

Лучшие задние тормозные цилиндры на ВАЗ 2110 могут работать долгое время. Примером бракованного изделия может служить тормозной цилиндр, у которого поршни выходят из цилиндра всего на несколько миллиметров, чего недостаточно для раздвижения тормозных колодок.

На срок службы тормозных цилиндров играет и качество тормозной жидкости.Инструкция указывает, что задние тормозные цилиндры извлекаются на снятом тормозном барабане.

Совет: Желательно, чтобы замена задних тормозных цилиндров ВАЗ 2110 выполнялась одновременно на обоих тормозах. Износ одного из элементов указывает, что скоро выйдет со строя и второй.

А цена проведения работ будет уменьшена, за счет разборки автомобиля один раз.

1. Машина устанавливается на смотровую яму или подъемник.
2. Фиксируются передние колеса.
3. Снимаются задние.
4. Используя резиновый молоток, со своего места вытаскивается тормозной диск .
5. Аккуратно извлекается конец верхней стяжной пружины, позиция 7 на первом фото.
6. До этого он соединялся с тормозной колодкой.
7. До конца поднимается ручка ручного тормоза. В этом случае раздвигаются тормозные колодки, и они без особых усилий снимаются.
8. Откручивается от цилиндра тормозная трубка.
9. Снимается задний тормозной цилиндр.

Снятие заднего тормозного цилиндра ВАЗ 2110

1. При необходимости, выполняется замена заднего тормозного цилиндра ВАЗ 2110 новым.
2. Сборка узла выполняется в обратной последовательности.
3. Работа заканчивается прокачкой тормозов.

Совет: Замена тормозного цилиндра на автомобиле ВАЗ 2110 выполняется в строгой последовательности – как демонтаж, так и установка запчастей. Главное условие – исправность и герметичность в гидравлической системе.

Как происходит на автомобиле ВАЗ 2110 замена заднего тормозного цилиндра можно увидеть на видео.

Ремонт задних тормозных цилиндров ВАЗ 2110

Бывают случаи, когда для экономии средств достаточно заменить изношенные детали узла. В этом случае после снятия с автомобиля задний тормозной цилиндр разбирается.

Разборка заднего тормозного цилиндра ВАЗ 2110

1. Снимаются защитные колпачки, поз. 10 на рисунке выше.
2. Из корпуса цилиндра выпрессовываются поршни вместе с деталями для регулирования зазора в автоматическом режиме, образующегося между барабаном и тормозными колодками.
3. После установки поршня поз. 9 на специальное приспособление его проворачивают и вынимают упорный винт, поз. 3.
4. Снимается уплотнительное кольцо поз. 8 и опорная чашка поз. 7 с сухарями поз.5 и пружиной поз.6 с винта.
5. Разъединяются упорное кольцо поз. 4 и упорный винт.

После разборки узла проверяются детали на наличие неисправностей:

1. Рабочие поверхности поршней, цилиндра и упорных колец должны быть гладкими, без царапин и шероховатостей. В противном случае может произойти утечка жидкости и преждевременный износ поршней и уплотнителей.
2. Дефекты на зеркальной поверхности устраняются шлифовкой или притиркой.

Совет: Необходимо следить, чтобы не увеличился внутренний диаметр цилиндра.

1. Проверяется визуально упорный винт, пружины, опорная чашка и сухари. При их повреждении выполняется замена деталей.
2. Уплотнители поз.8 меняются новыми.
3. При необходимости меняются защитные колпачки поз.10.
4. Сборка конструкции производится в обратной последовательности.

При этом нужно учесть:

1. Все детали обильно смазываются тормозной жидкостью.
2. Затяжка упорных винтов должна выполняться моментом 3,9 – 6,9 Нм.
3. Прорезь, расположенная на упорных кольцах, направляется вертикально вверх, отклонение не должно быть более 30 градусов. Это обеспечивает удаление всего воздуха из привода механизма при прокачке тормоза.
4. С помощью приспособления запрессовываются поршни в корпус цилиндра.
5. После сборки проверяется перемещение в корпусе каждого поршня, которое должно быть от 1,25 миллиметров до 1,65 миллиметров.
6. Устанавливаются защитные колпачки.
7. Своевременный ремонт или замена задних тормозных цилиндров – гарантия безопасности движения на дорогах.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Схема топливной системы ваз 21214 инжектор

Как поднять зарядку генератора ваз 2110, увеличить напряжение при помощи впайки диода

Как почистить сапун на ваз 2106

Какое заливать масло в ваз 2109, когда менять, какое заливать, как заливать

Замена радиатора на ваз 2110. Замена своими руками

Карданчик кулисы кпп ваз 2109

Замена рулевых наконечников на ваз 2110, диагностика и ремонт

Ремонт днища кузова ваз 2107

Причины неисправностей в главном тормозном цилиндре ВАЗ 2110

1. Появления подтёков тормозной жидкости из-под главного цилиндра на корпусе вакуумного усилителя признак того, что изношен двухворотничковый манжет низкого давления в главном цилиндре тормозов и потребуется замена ГТЦ.
2. Мягкая педаль тормоза свидетельствует либо о наличии воздуха в системе тормозов, либо об износе манжет поршней главного цилиндра или износе «зеркала» главного цилиндра.
3. Подклинивающая педаль тормоза признак того, что перекрыто компенсационное отверстие или произошло его засорение в корпусе главного цилиндра тормозов.
4. Заедание педали тормоза может быть также вызвано подклиниванием поршней в главном цилиндре из-за попадания грязи.
5. Невозврат педали тормоза может быть из-за поломки одной или двух возвратных пружин поршней главного цилиндра, либо неисправностью в приводе педали тормоза.

При разборке ГТЦ следует быть осторожным, чтобы внутренности не разлетелись под действием пружины и все детали можно было сложить по порядку снятия. Длина пружины под воздействием нагрузки должна быть 39,01–45,9 Н (3,8–4,8 кгс) – 41 мм, при другом варианте должны быть следующие показатели 82,01–99,48 Н (8,35–10,15 кгс) – 21 мм. В свободном состоянии пружина должны иметь длину 59,8 мм. Если пружины не имеют таких показателей, то они подлежат замене. После разборки ГТЦ все детали необходимо промыть и высушить.

Промыв корпус цилиндра нужно внимательно осмотреть его внутреннее зеркало на предмет появления раковин или эллипса. В месте, где появился эллипс, блеска зеркала не будет. Если зеркало главного цилиндра без повреждений, то устанавливаются новые уплотнительные кольца на поршня цилиндра, новый двухворотничковый манжет и все собирается в обратном порядке. Также необходимо заменить медные кольца под стопорными болтами.

Если в результате осмотра будут выявлены вышеперечисленные виды износа, то цилиндр необходимо заменить, так как ремонт ГТЦ не даст желаемого результата и будет лишь пустой тратой времени и денег.

Для работы по замене главного цилиндра тормозов ВАЗ 2110 потребуются следующие инструменты:

• плоскогубцы;
• плоская и крестообразная отвертка;
• рожковые ключи на 13, 15, 17;
• накидной ключ на 17;
• торцевой ключ на 13;
• ключ специальный ключ для тормозов на 10;
• жидкость для тормозов (DOT4);
• новый главный тормозной цилиндр (21083505010);
• бумажное полотенце или тряпки.

Процесс замены заднего тормозного цилиндра ВАЗ 2110

Как только вы диагностировали неисправность, приступайте к замене. При этом учите, что установку новых цилиндров лучше выполнять одновременно на двух колесах.

Последовательность действий по замене тормозного цилиндра следующая:

1. Ставьте автомобиль на яму (можно использовать подъемник или найти поблизости эстакаду). Главное, чтобы к днищу был полноценный доступ.

2. Зафиксируйте передние колеса (установите стопорные башмаки).

3. Снимайте задние колеса.

4. С помощью молотка с резиновой основой «выбивайте», а далее — доставайте тормозной барабан.

5. Снимайте край верхней стягивающей пружины с тормозной колодки.

6. Поднимайте ручной тормоз до самого верха. Благодаря этой простой манипуляции, тормозные колодки раздвигаются и снимаются намного проще.

5. Скручивайте тормозную трубку с цилиндра.

6. Демонтируйте сам тормозной цилиндр с заднего опорного диска.

7. Оцените состояние старого узла. При необходимости замените его.

8. Собирайте все в обратном порядке.

9. Прокачивайте тормозную систему.

Учтите, что все работы по снятия тормозного цилиндра и его замене должны выполняться в строгом порядке

Особое внимание следует уделять последующей герметичности системы и качественной прокачке тормозов

Видео по снятию цилиндра
