Снимаем стартер на Шевроле Лачетти своими руками: где он находится?

Причины неисправностей стартера

Прежде чем приступить непосредственно к процессу ремонта или замены необходимо знать причины неисправности узла. Многим автолюбителям они достаточно знакомы. Причин для неработоспособности стартера Шевроле Лачетти довольно много, но рассмотрим основные из них:

• не работает АКБ;
• окисление клемм;
• замыкание тягового реле;
• обрыв цепи тягового реле;
• неработоспособность контактного зажигания;
• заедает якорь;
• износ и зависание щеток;
• разрыв цепи зажигания;
• неисправна муфта;
• износ шестерни привода;
• шестерня не попадает на зубья маховика;
• износ подшипников якоря.

Это одни из причин невозможности пуска стартера, а соответственно и двигателя.

Ремонт стартера Шевроле Лачетти

Самостоятельно перебрать стартер у неподготовленного владельца Лачетти  вряд ли получиться. Во-первых, необходимо наличие специального инструмента, а во-вторых, следует понимать принцип работы всех механизмом. Поэтому лучше всего обратиться в специальный сервис. Что касается замены стартера, то снятие и установку данного агрегата можно произвести самостоятельно. Для этого, сначала следует отсоединить минусовую клемму от АКБ.

Далее отворачиваем гайку крепления «плюсового» провода аккумуляторной батареи и снимаем наконечник с контактного болта. После этого производим ту же саму операцию, только с «массовыми» проводами, головкой на 13. Затем понадобится удлинитель, на который фиксируется головка на 13 и с помощью него отворачиваются болты крепления самого стартера. Едва выдвинув агрегат, следует отвернуть последнюю гайку на 10, которая фиксирует провод втягивающего реле. Установку стартера производят в обратной последовательности. В Шевроле Лачетти стартер находится в нижней части двигателя (в районе маховика):

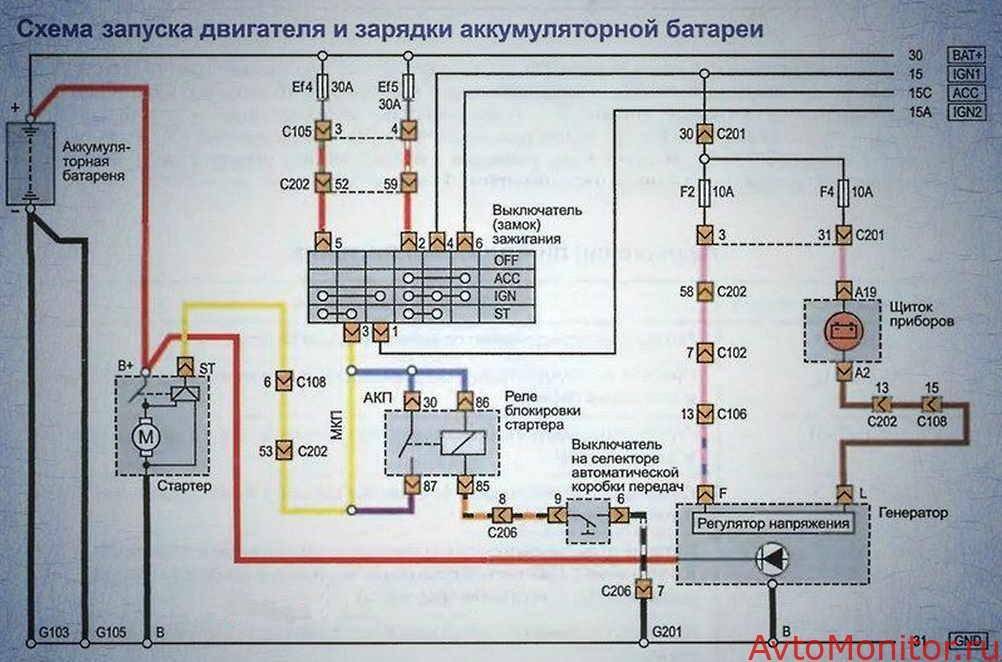

Схема подключения и расшифровка

Схема приведена на фото ниже.

Электродвигатель стартера постоянно подключен к аккумулятору, но не работает, так как разомкнуты контакты во втягивающем реле. При повороте ключа зажигания в положение Start ток от батареи проходит через предохранитель Ef4, замок зажигания прямо к тяговому реле. Так происходит на машинах с МКПП. В моделях с АКПП после замка зажигания ток проходит через реле блокировки стартера.

Далее ток попадает в удерживающую и втягивающую обмотки тягового реле. Приводная шестерня зацепляется с зубьями маховика, и электродвигатель начинает крутиться. При возврате ключа зажигания в положение ON тяговое реле обесточивается и приводной рычаг под действием пружины отводит приводную шестерню от маховика.

Замена и установка стартера на автомобиль Шевроле Авео (Т200, Т250)

Подготовительный этап: инструменты, дополнительное освещение, ветошь, смазка, набор головок, комплектующие и запчасти.

• Шевроле Авео устанавливаем на ровную платформу, блокируем задний ряд колес башмаками, активируем стояночный тормоз;
• Открываем капот, снимаем клеммы от АКБ, чтобы не допустить замыкания в цепи;
• Отвинчиваем гайку, снимаем силовые клеммы с платы. Выкручиваем крепления, снимаем пусковое устройство со шлицов.

Последующие действия зависят от принятого решения: установка нового стартера или профилактика прежнего. С точки зрения экономии, дешевле и рациональнее восстановление прежнего, но при условии, что отсутствуют трещины, повреждения корпуса.

Ремонт стартера Шевроле Лачетти

Самостоятельно перебрать стартер у неподготовленного владельца Лачетти  вряд ли получиться. Во-первых, необходимо наличие специального инструмента, а во-вторых, следует понимать принцип работы всех механизмом. Поэтому лучше всего обратиться в специальный сервис.

Что касается замены стартера, то снятие и установку данного агрегата можно произвести самостоятельно. Для этого, сначала следует отсоединить минусовую клемму от АКБ.

Далее отворачиваем гайку крепления «плюсового» провода аккумуляторной батареи и снимаем наконечник с контактного болта. После этого производим ту же саму операцию, только с «массовыми» проводами, головкой на 13. Затем понадобится удлинитель, на который фиксируется головка на 13 и с помощью него отворачиваются болты крепления самого стартера. Едва выдвинув агрегат, следует отвернуть последнюю гайку на 10, которая фиксирует провод втягивающего реле. Установку стартера производят в обратной последовательности. В Шевроле Лачетти стартер находится в нижней части двигателя (в районе маховика):

Как снять магнитолу на Шевроле Лачетти: штатную, замена, поменять, хэтчбек, необходимые инструменты

Некоторые водители хотят заменить штатный магнитофон формата 1 DIN на 2-диновую мультимедийную систему. В большинстве случаев это связано с установкой камеры заднего вида и низким качеством звучания автомагнитолы. Для этого потребуется демонтировать штатное устройство. Снять магнитолу на Шевроле Лачетти несложно, поэтому многие водители проводят замену самостоятельно.

Необходимые инструменты

Для замены магнитолы необходимо провести демонтаж некоторых деталей центральной консоли. Эти работы не требуют наличия специального инструмента, но необходим минимальный набор ключей и отверток. Он включает:

• крестообразную отвертку;
• ключи или биты со шлицом Torx;
• головку или торцовый ключ 8 мм;
• дрель;
• молоток;
• нож или металлическую пластину.

Какую магнитолу рекомендуете покупать:

• 4501 голос — 50% из всех
• 1311 — 15% из всех
• 984 голоса — 11% из всех
• 774 голоса — 9% из всех
• 603 голоса — 7% из всех
• Другую… 4%, 349 349 — 4% из всех
• 140 — 2% из всех
• 2%, 139 139 — 2% из всех
• 136 — 2% из всех
• 89 — 1% из всех

В некоторых случаях может понадобиться другой инструмент (плоскогубцы, шило и др.). Вместо отверток часто используют шуруповерт с соответствующими насадками. В связи с тем, что во время демонтажа будет много мелкого крепежа, необходимо приготовить емкость для его хранения. До начала разборки нужно продумать перечень попутных работ, которые можно выполнить совместно с заменой магнитолы.

Как снять

Перед тем как снять устройство, необходимо отсоединить отрицательную клемму от аккумулятора. Это поможет избежать случайного короткого замыкания. Работы по снятию магнитолы начинают с разборки центральной консоли. Для этого снимаем перчаточный ящик (бардачок). Он крепится на 5 саморезах: 3 вверху и 2 в нижней части.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Необходимо отсоединить 2 электрических разъема (подсветка и выключатель кнопочный). Отвинтив их, вынимают ящик и получают доступ к тросику привода отопителя. Тяга удерживается кронштейном, который необходимо снять (переместить вверх). Конец тросика закреплен на пластиковом приводе крана отопителя.

Аналогично демонтируют тягу распределителя направления движения воздуха системы вентиляции салона. Работы проводятся со стороны водителя. Освободив тросики, снимают рамку консоли. Для этого необходимо отсоединить выключатель аварийной сигнализации

Рамку снимают осторожно, чтобы не повредить защелки. Ее поддевают ножом или плоской металлической пластиной, начиная с правого нижнего угла

После этого отсоединяют электрические разъемы.

Приемник крепится 2 винтами. Их откручивают и извлекают устройство из бокса. К корпусу магнитофона привинчены 2 кронштейна. Они будут нужны для установки нового головного устройства. С тыльной стороны отсоединяют разъем и извлекают магнитолу. Затем демонтируют уголки.

Как установить

Замена штатной магнитолы проводится в порядке, обратном снятию. Если новый проигрыватель имеет разъем ISO, то монтаж головного устройства намного упростится. В противном случае колодку необходимо приобрести и проверить распиновку. Устанавливается магнитола в это же посадочное место.

В большинстве случаев отверстия для крепления нового устройства не совпадают. Поэтому необходимо сделать разметку в соответствии с местами крепления кронштейнов на устанавливаемом магнитофоне и просверлить другие отверстия под саморезы. Используя старый крепеж, прикручивают уголки. Для этого понадобится ключ Торкс. Нужно помнить, что для крепления уголка используются винты разного размера. После этого подключают разъемы и антенну и устанавливают магнитолу на штатное место. Сборку до проверки работоспособности устройства не проводят.

Последовательность действий при снятии штатной автомагнитолы Шевроле Лачетти седан, универсал, хэтчбек и монтажа нового головного устройства — идентичны. Благодаря тому, что в консоли предусмотрена ниша под установку аппарата типоразмера 2 DIN, поменять 1-диновую модель на мультимедийную систему несложно.

Вам также может понравиться

Как снять стартер Шевроле Авео

Вопросом, как снять стартер Шевроле Авео, задаются автолюбители, когда машина перестает заводиться, и требуется замена этой детали или её компонентов. Когда Шевроле Авео не заводится (не крутит стартер и слышится только звук поворота ключа), стартер следует снять и проверить его состояние.

Признаки неисправности стартера

• Стартер не включается при повороте ключа.
• Стартер не отключается после включения зажигания или сам включается во время езды.
• Стартер крутит, но автомобиль не заводится.
• Посторонний шум при включении стартера.

Причины неисправности стартера

Отсутствие реакции на поворот ключа не всегда говорит о неисправности именно стартера. Дело может быть и в других элементах электрической сети. Если же говорить о конкретных поломках стартера, дело в чаще всего в следующем:

• Замыкание обмотки или других элементов.
• Заедание якоря втягивающего реле.
• Износ щёток.
• Обрыв в обмотке.
• Поломка муфты.
• Ослабление пружин.
• Заедание тягового реле.

Ремонт и снятие стартера Авео

Если ремонт невозможен, требуется замена стартера Авео. Тем не менее, прежде, чем прибегать к крайним мерам, можно попробовать его починить. Замену стартера можно произвести в салоне, за ремонт возьмется не каждый. Но заменить деталь стартера можно и самому.

• Стартер необходимо снять с автомобиля и почистить от пыли и загрязнений щеткой.
• После этого стартер необходимо осмотреть визуально на предмет наличия разрывов обмотки и состояния пластин коллектора.
• Мелкие повреждения можно убрать путём шлифовки, при более серьезных требуется замена части стартера.
• Часто встречающимся видом ремонта является замена щеток. Щетки стартера обойдутся вам в 200-400 рублей.

Схема разборки снятого стартера сложности не представляет и может быть определена интуитивно. Кроме того, в Интернете существуют видео с инструкциями.

Снятие стартера производится ещё проще:

• Откручиваем винты крепления сверху и снизу, гайки, отсоединяем кабель и снимаем стартер.
• После этого производится его разборка и замена отдельных частей.

Сколько стоит стартер Шевроле Авео

Стоимость стартера Шевроле Авео 1,2 составляет около 10000 рублей. Основными производителями аналогов являются компании Бош и Валео. На моторы 1,5 и 1,6 запчасть стоит около 13 000 рублей. Выбор марки стартера зависит от личных предпочтений, всё перечисленные производители достаточно авторитетны.

Ремонт стартера Шевроле Лачетти

Самостоятельно перебрать стартер у неподготовленного владельца Лачетти вряд ли получиться. Во-первых, необходимо наличие специального инструмента, а во-вторых, следует понимать принцип работы всех механизмом. Поэтому лучше всего обратиться в специальный сервис. Что касается замены стартера, то снятие и установку данного агрегата можно произвести самостоятельно. Для этого, сначала следует отсоединить минусовую клемму от АКБ.

Далее отворачиваем гайку крепления «плюсового» провода аккумуляторной батареи и снимаем наконечник с контактного болта. После этого производим ту же саму операцию, только с «массовыми» проводами, головкой на 13. Затем понадобится удлинитель, на который фиксируется головка на 13 и с помощью него отворачиваются болты крепления самого стартера. Едва выдвинув агрегат, следует отвернуть последнюю гайку на 10, которая фиксирует провод втягивающего реле. Установку стартера производят в обратной последовательности. В Шевроле Лачетти стартер находится в нижней части двигателя (в районе маховика):

Основные неисправности стартера на автомобиле Шевроле Лачетти

Любая неисправность стартера приводит к затруднительному запуску двигателя. Однако перед тем как начать искать причины неправильной работы данного устройства, следует вспомнить, что он осуществляет свою работу совместно с другими механизмами автомобиля. Всё это работает в единой пуско-зарядной электрической цепи, поэтому причиной поломки могут быть как механические, так и электрические дефекты.

Если стартер не работает или же работает с недостаточным усилием (медленно проворачивает коленчатый вал), то в первую очередь следует обратить внимание на электрическую цепь, начиная с аккумуляторной батареи:

• АКБ должна иметь достаточный уровень заряда,
• Контакты «массового» провода должны быть хорошо зафиксированы,
• Провод от клеммы аккумулятора до втягивающего реле не имеет повреждений и обеспечивает хороший контакт,
• Электрическая цепь замка зажигания работает исправно.

На эти элементы необходимо обращать внимание, если не срабатывает втягивающее реле и якорь не подаёт никаких признаков жизни. Сюда также можно отнести обрыв обмотки тягового реле, замыкание на массу или между витками

О проблемах в электрической части неисправности стартера говорит также его медленное прокручивание. Если же причина неисправности неясна, то следует снять стартер и разобрать его. После осмотра может выясниться, что замкнули пластины коллектора или же он вовсе сгорел. К наиболее вероятным причинам неисправности стартера можно отнести износ и подвисание щёток коллектора. Схема электрической цепи: К наиболее распространённым неисправностям стартера относят:

1. Недостаточный контакт между щётками и коллектором,
2. Выход из строя тягового реле,
3. Износ коллектора якоря.

Если стартер функционирует, но двигатель всё равно не запускается, то это признак механического повреждения. Обязательной проверке подлежат следующие элементы:

• Венец маховика,
• Буферная пружина,
• Рычаг обгонной муфты и её кольцо.

Иными словами, если стартер работает, но не крутит коленчатый вал, то скорее всего пробуксовывает муфта или же сломался (соскочил с оси) рычаг отключения. Повышенный износ поводкового кольца муфты или ослабленная буферная пружина также могут быть виновниками этой поломки.

Если работа стартера сопровождается несвойственным для него шумом, то стоит произвести визуальный осмотр на предмет:

• Ослабленных болтов крепления,
• Износ втулок подшипников или же шеек на валу якоря,
• Повреждение зубьев шестерни,
• Недостаточная фиксация внутренних элементов стартера, вследствие чего якорь задевает их.

Стоит отметить, что проблемы со стартером могут возникнуть не только на этапе запуска двигателя, но и во время его работы. Основной такой неисправностью является ситуация, когда двигатель запустился, но стартер всё равно продолжает вращать венец маховика. Этому может поспособствовать:

• Заклинивание втягивающего реле,
• Заедание приводного механизма якоря,
• Перемыкание контактов на втягивающем реле,
• Износ пружин выключателя зажигания или муфты свободного хода.

При возникновении такой ситуации необходимо немедленно отсоединить клемму стартера, иначе он сгорит.

Замена стартера Chevrolet Lacetti

Основные данные для контроля, обслуживания и ремонта
Мощность, кВт	1,2
Длина новых щеток, мм	8,25

Моменты затяжки резьбовых соединений
Наименование узлов и деталей	Момент затяжки, Н-м (кгс-м)
Гайки крепления проводов к выводам стартера	12 (1,2)
Гайки крепления проводов к выводам втягивающего реле	5,5 (0,55)
Болты и гайки крепления стартера	25 (2,5)
Винты крепления втягивающего реле	8 (0,8)
Стяжные винты стартера	6 (0,6)

Детали стартера: 1 — привод; 2 — передняя крышка; 3 – втягивающее реле; 4 – электродвигатель; 5 — задняя крышка

Не работает стартер – поиск неисправности Для выполнения работы потребуется помощник, мультиметр, Последовательность выполнения 1. Проверяем плавкую вставку Ef4 монтажного блока предохранителей и реле. При необходимости заменяем ее. Пробуем запустить двигатель. Если плавкая вставка снова перегорает, в электропроводке короткое замыкание, которое необходимо устранить. При поиске короткого замыкания используем электрические схемы, приведенные в приложении. 2. Проверяем, заряжена ли аккумуляторная батарея. При необходимости заряжаем ее. 3. Проверяем соединение проводов с выводами стартера. При необходимости зачищаем контакты и обрабатываем их специальной токопроводящей смазкой. 4. Проверяем стартер. 5. Проверяем электрическую цепь стартера.

Проверка стартера Проверить электрическую часть стартера можно, не разбирая его. 1. Снимаем стартер.

2. Одним проводом соединяем отрицательный вывод аккумуляторной батареи с корпусом стартера. Второй провод, соединенный с положительным выводом аккумуляторной батареи, подсоединяем к контактному болту 3 втягивающего реле, к которому подсоединен провод стартера. Если якорь стартера начнет вращаться — электромотор стартера исправен. В противном случае неисправен щеточный узел или якорь.

3. Соединяем провод соединенный с положительным выводом аккумуляторной батареи, к контактному болту 1 втягивающего реле. Используя отвертку или другой подходящий металлический предмет, замыкаем между собой вывод 2 и контактный болт 1 втягивающего реле. Если раздался громкий щелчок и якорь стартера начал вращаться – втягивающее реле исправно. Если реле сработало, а двигатель стартера не начал вращаться, то скорее всего произошло подгорание контактов втягивающего реле И их необходимо зачистить, для чего реле необходимо снять. Если реле не сработало, его необходимо заменить.

4. При срабатывании втягивающего реле привод должен сдвинуться по валу стартера. Если этого не произошло – неисправен рычаг привода. Для ремонта обратитесь в специализированную мастерскую.

5. Для проверки обгонной муфты привода отверткой вращаем шестерню в разные стороны. При этом в одну сторону шестерня должна вращаться вместе с валом, а в другую — отдельно от него (вал остается неподвижным). В противном случае привод необходимо заменить. Для замены привода необходимо разобрать стартер.

Снятие и установка стартера Стартер закреплен двумя болтами с правой стороны блока цилиндров в его задней част. Для выполнения работы потребуется смотровая яма или эстакада.

Снятие 1. Подготавливаем автомобиль к выполнению работы.

2. Ключом на 13 мм отворачиваем гайку крепления «массовых» проводов, снимаем провода со шпильки, выворачиваем две шпильки крепления стартера (вторая расположена симметрично с другой стороны стартера), выводим стартер из зацепления с маховиком и разворачиваем вниз задней частью для удобства отворачивания гаек крепления проводов.

3. Ключом на 13 мм отворачиваем гайку крепления провода к выводу В+ втягивающего реле и снимаем провод.

4. Ключом на 10 мм отворачиваем гайку крепления провода к выводу «ST» втягивающего реле, снимаем провод и снимаем стартер.

Установка Устанавливаем стартер в обратной последовательности.

Электрические

Механическое повреждение изоляционного слоя, жил электрической проводки. Реже идентифицируют слабый контакт на клеммах, изгиб провода.

Чтобы исключить электрическую составляющую тщательно осматриваем замок зажигания, сердцевину, аккумуляторную батарею, пусковое устройство, участки силовых кабелей. В исправном состоянии не должно быть люфта, тугости вращения, заедания, прочих дефектов.

• вращение ротора с неким усилием;
• не заводится двигатель при подаче тока на стартер;
• пусковой механизм щелкает, но не крутит. Причина в замыкании на витках обмотки, обрыве втягивающего реле, износе щеток, якоря.

Дополнительно проверяем уровень заряда АКБ, плотность фиксации клемм. На рулевой колонке осматриваем сердцевину замка. В исправном состоянии не должно быть люфта, тугости хода.

Замена стартера Chevrolet Aveo своими руками

Все по теме Замена стартера Chevrolet Aveo

• Нафиг
• Change your video title to _’Brief explanation on how to reinstall a starter’_ I saw *ABSOLUTELY NO* Explanation on how to REMOVE IT.
• Leigh

Болезнь многих десяток и шевиков!Из за потерь в линии и контактах замка, втягивающему не хватает тока дотянуть пятак до контактов.Желательно разгрузить ‘стартовые’ контакты замка зажигания.

Установить реле в моторном отсеке,’штатный’ провод от втягивающего пустить на катушку реле,а прямой ‘+’ от АКБ через предохранитель и контакт реле пустить на втягивающее.Ничего менять в штатной проводке не нужно!

Юдай Ельзанов

Братан ты просто лучший!!!! очень помог

1. Aleksander
2. машина не заводится, двенашка, бензонасос качает, стартер крутит и вроде хочет завестись, но не может, что может быть?
3. Ома
4. Купил е W213 так она с завода бракованая была, вся панель приборов под замену, гарантия, будут менять.
5. Алвин

This was helpful I couldn’t even find the darn thing.  Thank you.

Hargrove

Здравствуйте, помогите мне пожалуйста уменя 2110 инжектор, есть 2 болезнь, 1) болезнь исчезает искра и ток форсунки. на талчка заводится Это болезнь давно как купили 2) болезнь халодним пол оборота заводится НА ГОРЕЧИ ДОЛГО и чуть газ даём заводится, это болезнь не давно появились до этого пол оборота завёлся. Чем причина помогите пожалуйста???

Коля

Just finished this myself. Video proved it was possible and I appreciate that. I’m a novice, so this job took much longer than he estimated…far longer. The plugs closest to the firewall are the most difficult. The rear drivers side is nearly impossible.

You may want a 1-3/4′ extension as well. Back plugs are super tight to get to and frustrating. The passenger side plugs were done from underneath and top of the engine. While the driver side can be done from the top exclusively. Good video but be prepared to burn some time getting this job done..

.note: low profile tools are a must.

Евлампий

Лайк жду копейку! и мопед! на мопед кстати есть разборки по пластику и фарам! по мотору все есть в продаже у них хорошая унификация с другими моделями! удачи в восстановления!

Казан

How the hell do you afford gas for this thing? Gas in Australia is equal to $4-$5 a gallon here and that’s with oil at $50 a barrel! Even with gas at $2.50 here I spend almost $60 a week in gas for my 4runner!

Доцент

Naja, zugeg…ermassen ist K KK schon etwas ungeschickt gewahlt, da KKK … die Abkurzung fur den Verein mit den weissen Mutzen ist. Das dies eure Absicht war/ist, wurde wohl niemand wirklich denken (hoffe ich). K FP 000, oder K PF 000 ware hier wohl etwas geschickter gewesen, aber nun sei es drum, et es halt wie et es.

• Гарик
• молодец, все понятно и наглядно, к стати на сааб 9-5 до 2005г похоже все.
• Написать комментарий

Выбор стартера

96952006 — оригинальный каталожный номер стартера Шевроле Лачетти производства General Motors со стоимостью 20 000 рублей. Кроме этого существует ряд аналогов, которые можно применять

Наименование	Артикул	Цена
Cargo	111123	4000
Magneti marelli	943205191010	5000
Krauf	STV0519	5000
Tesla Technics	TT15268	7000
Hella	8EA 011 610-411	7000
Mando	EX25182244	8000
Valeo	726002	10000
Bosch	0 986 017 120	16000
Bosch	0 001 107 413	17000

Рекомендации завода

Завод изготовитель не рекомендует ремонтировать стартера самому, поскольку считает, что этим должны заниматься специалисты, которые этому обучены. Хотя, не исключается, что многие мастера гаражного ремонта, отлично справляются без специальных обучений, которые проводит производитель.

Таким образом, они признаю, что отремонтировать стартер Шевроле Лачетти может любой при желании, наличие инструмента и рук. Хотя, бывают ситуации, когда стоит обратиться на профильную станцию, поскольку невозможно диагностировать причину неисправности и поломки.

Самостоятельная замена

Необходимые инструменты.

• смотровая яма или эстакада;
• накидные ключи 10, 12 мм;
• торцовые головки 10, 13 мм.
• удлинитель;
• карданчик.

Последовательность действий следующая:

1. Заблокировать колеса задние колеса ручным тормозом.
2. Снять минусовую клемму аккумулятора, ослабив гайку ключом на 10. Разместить ее так, чтобы она не контактировала с минусовым полюсом АКБ.
3. Открутить ключом на 12 верхнюю гайку на тяговом реле, крепящую провод, подключенный к положительному полюсу аккумулятора. Снять провод.
4. Открутить головкой на 13 гайку на корпусе стартера. Она фиксирует провод, подключенный к «массе». Снять его.
5. Вывернуть головкой на 13 с удлинителем 2 болта, крепящих деталь к блоку цилиндров.
6. Открутить головкой на 10 гайку, крепящую провод управления тяговым реле.
7. Снять стартер.
8. Установить новую запчасть и подключить провода в обратном порядке.

На этом процедура замены стартера завершена.

Снимаем стартер на Шевроле Лачетти

Два болта крепления стартера

Работа по снятию агрегата проводится либо на смотровой яме, либо на подъёмнике и займёт совсем не много времени. Для её выполнения будет необходим только штатный набор инструментов, в крайнем случае может пригодиться аэрозольная проникающая смазка любого производителя.

Точный алгоритм

Желательно обработать ею гайки и шпильки крепления заблаговременно. Работу проводим в таком порядке:

1. Устанавливаем автомобиль на подъёмник или смотровую яму, эстакаду.

   Можно обойтись и без ямы!

2. Обязательно обесточиваем бортовую сеть, сняв минусовую клемму с аккумулятора.

3. Любым ключом на 13 отворачиваем гайку крепления минусовой клеммы в нижней части клеммного блока стартера.

   Демонтируем провод питания стартера.

4. На двигателях объёмом 1,4 и 1,6 л снимаем нижний узел шпилька-сварная гайка.Для моторов объёмом 1,8 л нужно снять винт фиксации стартера к блоку цилиндров, а также крепёжный винт к КПП.

5. Откручиваем гайки крепления кабеля на втягивающем реле.

   Вот здесь питание втягивающего реле.

6. Выводим стартер из зацепления с маховиком и демонтируем его полностью.

   Без стартера.

Полезные советы и основные моменты

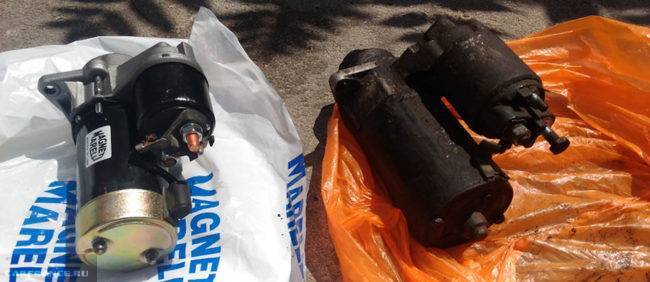

Старый и новый стартер Magnetti Morelli

После ремонта или замены стартера новым необходимо соблюдать несколько важных правил:

• моменты затяжки гаек на шпильках в моторах 1,4 и 1,6 л должны составлять не менее 23 Нм;
• для моторов объёмом 1,8 л момент затяжки крепёжного винта к блоку цилиндров составляет 45 Нм, а к коробке передач — 50 Нм;
• гайки крепления клеммы втягивающего реле затягивают с моментом 5,5 Нм;
• момент затяжки гайки кабеля от реле зажигания такой же, 5,5 Нм;
• большой минусовой кабель закручиваем с моментом около 12 Нм для уверенного контакта.

Замена и ремонт

Ремонт пускового устройства Лачетти желательно осуществлять оригинальными запчастями. Ниже приведены каталожные номера некоторых важных деталей:

• рычаг привода — 10452337;
• тяговое реле — 93742953 или 10520191;
• щеткодержатель — 10452368 или 10521487;
• ротор — 10452361 или 10452361.

Если ремонт стартера невозможен или оценивается в сумму, равную стоимости нового устройства, проводится замена. Опять же, производитель рекомендует устанавливать оригинальные модели 96550792 или 96469963. Однако на современном рынке встречаются такие же качественные пусковые агрегаты, отвечающие всем требованиям по низкой цене. Это Bosch 0986017120, Cargo 1111123, Hella 8EA 011610-411, Delta Autotechnik A14120, WPS 6726N. Стоят они в пределах 4-5 тысяч рублей. Встречаются варианты еще дешевле — AMD EL214, Fenox ST31123.

Механические

Неисправности не связаны с электрикой. Причину следует искать в дефекте обгонной муфты, стопорном кольце, маховике, прижимной пружине, подшипнике.

При подаче напряжения на пусковое устройство коленчатый вал неподвижный — признак механической поломки.

Металлический скрежет при работе стартера — износ (деформация) зубьев маховика.

• пусковой механизм вращается с задержкой: подгорание контактов, дефект втягивающего реле;
• вращение с усилиями: износились щетки, опорный подшипник;
• приводной вал не выходит из зацепления после запуска двигателя.

• проседание прижимной пружины;
• залипание контактов платы;
• втягивающее реле стартера неисправно;
• износ обоймы подшипника.

Возможные неисправности и причины

Наиболее часто встречающиеся проблемы в работе стартера приведены в таблице ниже.

Проблема	Причина
Стартер крутит, но двигатель не заводится	Нет контакта между зубьями приводной шестерни и маховика из-за износа. Неисправен рычаг привода. Сломалась обгонная муфта. Неисправности в системах питания, зажигания, ремень ГРМ перескочил на 1—2 зуба, нет компрессии
Стартер не крутит / крутит медленно	Разряжен аккумулятор. Плохой контакт между элементами цепи или повреждены провода. Перегорел предохранитель Ef4. Изношены щетки. Подгорели контакты тягового реле
Стартер шумит при запуске	Слишком большое или маленькое расстояние между приводной шестерней и маховиком. Погнутый или разбалансированный якорь. Вышло из строя сцепление

Замена стартера

Замена стартера довольно тяжелая процедур, особенно для тех, кто еще ни разу этого не делал. Но, не стоит переживать, ведь это достаточно легко покажется. Переходим к самому процессу замены.

1. Демонтируем защиту мотора.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снизу автомобиля ключом «на 12» отворачиваем гайку крепления наконечника провода, соединенного с «плюсовым» выводом аккумуляторной батареи.

Откручиваем гайку силового провода.
Отключаем контактное реле.

Снимаем наконечник провода с контактного болта тягового реле.

Откручиваем тяговое реле.

Головкой «на 13» отворачиваем гайку крепления наконечников «массовых» проводов к спецболту нижнего крепления стартера…

…и снимаем наконечники проводов со спецболта.

Откручиваем гайку массы и снимаем её.

Головкой «на 13» с удлинителем отворачиваем спецболты крепления стартера (для наглядности показано на снятом двигателе).

Выкручиваем крепление стартера.

Выдвинув стартер, головкой «на 10» отворачиваем гайку крепления наконечника провода управления тяговым реле и отсоединяем наконечник провода.

Теперь, можно или отремонтировать или поменять на новый.

Замена стартера Chevrolet Lacetti

Детали стартера: 1 — привод; 2 — передняя крышка; 3 — втягивающее реле; 4 — электродвигатель; 5 — задняя крышка

Не работает стартер — поиск неисправности Для выполнения работы потребуется помощник, мультиметр, Последовательность выполнения 1. Проверяем плавкую вставку Ef4 монтажного блока предохранителей и реле. При необходимости заменяем ее. Пробуем запустить двигатель. Если плавкая вставка снова перегорает, в электропроводке короткое замыкание, которое необходимо устранить. При поиске короткого замыкания используем электрические схемы, приведенные в приложении. 2. Проверяем, заряжена ли аккумуляторная батарея. При необходимости заряжаем ее. 3. Проверяем соединение проводов с выводами стартера. При необходимости зачищаем контакты и обрабатываем их специальной токопроводящей смазкой. 4. Проверяем стартер. 5. Проверяем электрическую цепь стартера.

Проверка стартера Проверить электрическую часть стартера можно, не разбирая его. 1. Снимаем стартер.

Выполняя проверку, не допускайте короткого замыкания наконечника провода, соединенного с положительным выводом аккумуляторной батареи, на корпус стартера.

2. Одним проводом соединяем отрицательный вывод аккумуляторной батареи с корпусом стартера. Второй провод, соединенный с положительным выводом аккумуляторной батареи, подсоединяем к контактному болту 3 втягивающего реле, к которому подсоединен провод стартера. Если якорь стартера начнет вращаться — электромотор стартера исправен. В противном случае неисправен щеточный узел или якорь.

3. Соединяем провод соединенный с положительным выводом аккумуляторной батареи, к контактному болту 1 втягивающего реле. Используя отвертку или другой подходящий металлический предмет, замыкаем между собой вывод 2 и контактный болт 1 втягивающего реле. Если раздался громкий щелчок и якорь стартера начал вращаться — втягивающее реле исправно. Если реле сработало, а двигатель стартера не начал вращаться, то скорее всего произошло подгорание контактов втягивающего реле И их необходимо зачистить, для чего реле необходимо снять. Если реле не сработало, его необходимо заменить.

4. При срабатывании втягивающего реле привод должен сдвинуться по валу стартера. Если этого не произошло — неисправен рычаг привода. Для ремонта обратитесь в специализированную мастерскую.

5. Для проверки обгонной муфты привода отверткой вращаем шестерню в разные стороны. При этом в одну сторону шестерня должна вращаться вместе с валом, а в другую — отдельно от него (вал остается неподвижным). В противном случае привод необходимо заменить. Для замены привода необходимо разобрать стартер.

Снятие и установка стартера Стартер закреплен двумя болтами с правой стороны блока цилиндров в его задней част. Для выполнения работы потребуется смотровая яма или эстакада.

Снятие 1. Подготавливаем автомобиль к выполнению работы.

2. Ключом на 13 мм отворачиваем гайку крепления «массовых» проводов, снимаем провода со шпильки, выворачиваем две шпильки крепления стартера (вторая расположена симметрично с другой стороны стартера), выводим стартер из зацепления с маховиком и разворачиваем вниз задней частью для удобства отворачивания гаек крепления проводов.

3. Ключом на 13 мм отворачиваем гайку крепления провода к выводу В+ втягивающего реле и снимаем провод.

4. Ключом на 10 мм отворачиваем гайку крепления провода к выводу «ST» втягивающего реле, снимаем провод и снимаем стартер.

Установка Устанавливаем стартер в обратной последовательности.

Инструкция актуальна для автомобилей Шевроле Лачетти 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.
