Как снять коробку передач на ВАЗ-2114 своими руками: точный порядок демонтажа КПП

Как поменять коробку на ВАЗ 2110

• 366 12 416k

• 13 0 26k

Автомобиль ВАЗ 2110 оснащён механической, двухвальной, с пятью передачами переднего хода и одной – заднего коробкой переключения передач (КПП). Она конструктивно объединена с дифференциалом и главной передачей. Срок службы КПП ВАЗ 2110 и её работоспособность напрямую зависит от манеры езды и своевременным обслуживанием механической коробки передач.

Частые интенсивные разгоны, неправильные переключения рычага селектора, несвоевременная замена трансмиссионного масла, а менять масло в КПП нужно каждые 75 000 км пробега, понижение его уровня, могут сильно сократить ресурс КПП. Снятие коробки передач ВАЗ 2110 и последующий ремонт или замена проводится в случае выявления неисправностей в самом агрегате.

Признаки неисправности КПП ВАЗ 2110

Характерными признаками, при которых требуется замена коробки ВАЗ 2110, являются следующие:

• появление шумов. Причиной этого дефекта могут быть изношенные детали шестерен. Также при повреждении подшипников появляется стук и скрежет.
• самопроизвольное выключение передач или не включается до конца передача. Виной тому является износ вилок и механизма выбора.

В некоторых случаях, когда этот узел трансмиссии не подлежит ремонту в силу объективных причин, замена КПП ВАЗ 2110, является необходимой. Стоит упомянуть что цена новой коробки составит 16500 р., а вот её ремонт на станции техобслуживания обойдётся в 7500 р.(детали и сам ремонт) без снятия и установки. Так же вы можете произвести «обмен» КПП, цена составит 5000 р. без установки или 6000 р. с установкой (цены указаны на весну 2017-го по Москве и области).

Так, что решать вам. Далее приведена технология снятия коробки передач ВАЗ 2110 с последующей её заменой.

Как снять коробку передач ВАЗ 2110/2112 (инструкция)

Для того, чтобы снять коробку передач ВАЗ 2110, необходимо:

1. Правильно выбрать рабочее место. Такие работы следует проводить на подъемнике или глубокой, не менее полутора метров, смотровой яме.

Для выполнения работ по снятию коробки передач вам потребуются:

• две монтажные лопатки;
• набор ключей на 8, 10, 13, 15, 17, 24, 30 мм;
• динамометрический ключ, торцовая головка на 8 мм;
• домкрат;
• ёмкость для слива масла;
• смотровая яма или подъёмник;
• отвёртка плоская, молоток;
• герметик.

Вывешиваем переднюю часть автомобиля.

Отсоединяем трос от вилки выключения сцепления, отвернув для этого гайки с нижнего наконечника.

Отсоединяем разъемы проводов от выключателя света заднего хода …

… и датчика скорости автомобиля.

Снимаем защитный кожух сцепления.

Снимаем пластиковую защиту со стороны КПП.

Торцовым ключом на 30 мм откручиваем ступичную гайку.

Торцовым ключом на 17 мм отворачиваем два болта крепления шаровой опоры к поворотному кулаку.

Ключам на 17 мм отворачиваем гайку болта крепления стойки стабилизатора поперечной устойчивости к рычагу.

Ключом на 19 мм отворачиваем гайку болта крепления рычага к кузову. Вынимаем (или выбиваем) болт и выводим рычаг из кронштейна.

Для снятия растяжки с поперечины передней подвески ключам на 24 мм откручиваем гайку, снимаем шайбу и вынимаем растяжку из сайлентблока.

Коробка переключения передач ВАЗ 2114 — что это?

Конструкционные особенности КПП

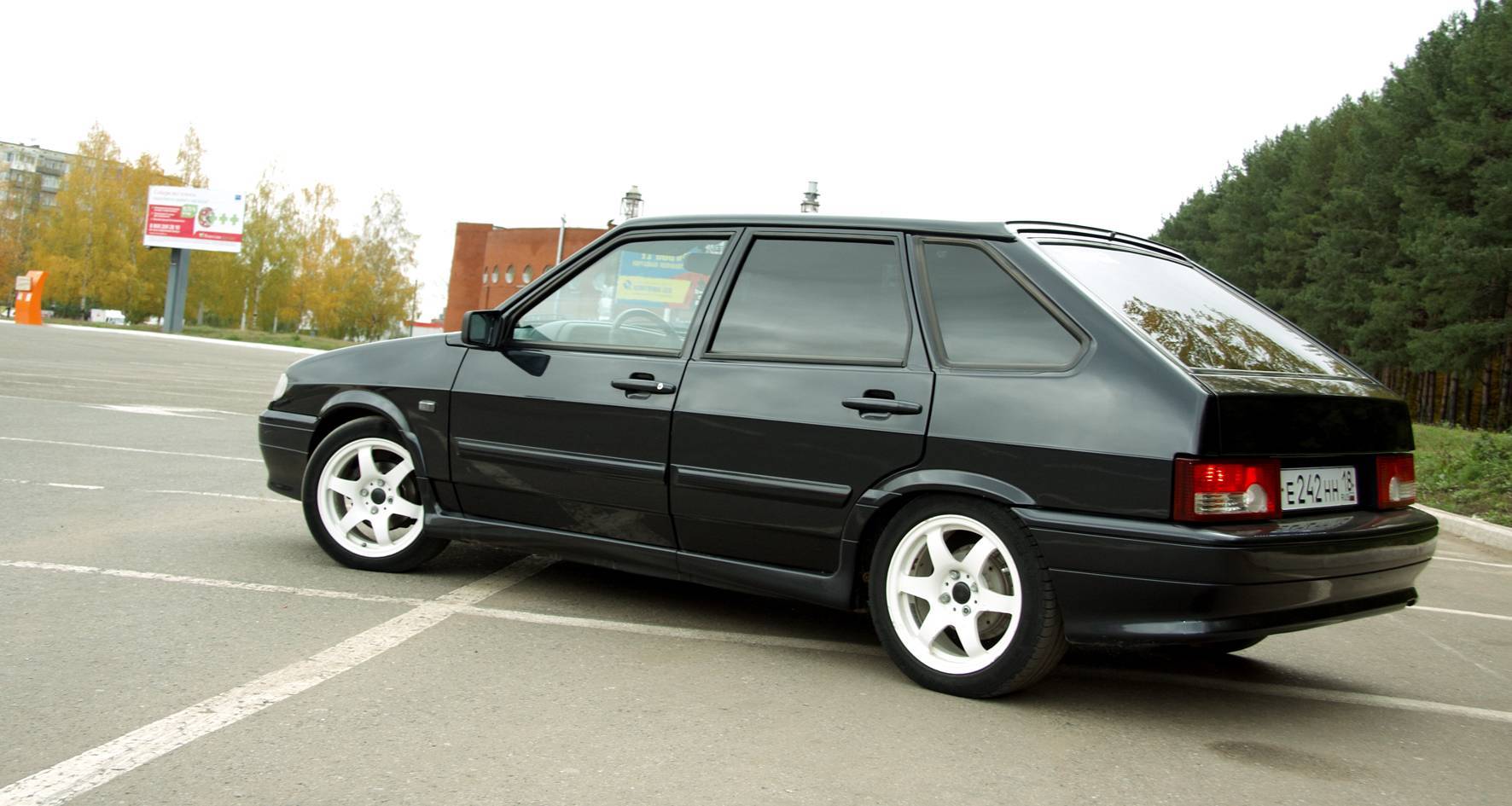

На отечественном автомобильном рынке хорошо распространен ВАЗ 2114 (рестайлинг ВАЗ 2109), который комплектуется МКПП. Особенность данного устройства в том, что оно отлично справляется с приходящимися на него нагрузками.

Периодически коробку на ВАЗ 2114 необходимо обслуживать. КПП на ВАЗ включает следующие основные элементы:

1. картер;
2. задняя крышка;
3. передаточные звенья / числа;
4. дифференциал;
5. валы;
6. шестерни.

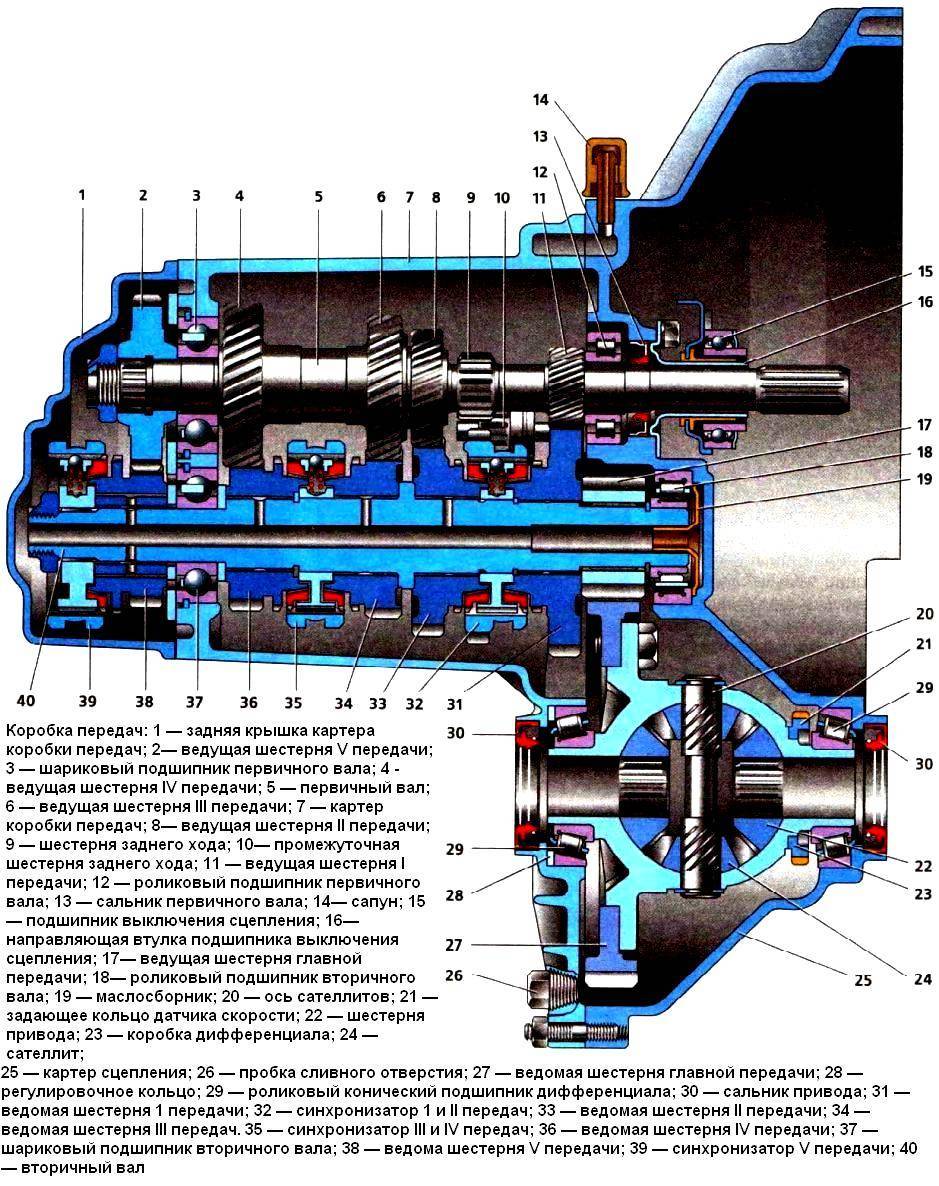

Схема КПП

Механическая КПП подразделяется на следующие виды:

1. 4-х ступенчатая;
2. 5-ти ступенчатая;
3. 6-ти ступенчатая.

Каждый из этих видов коробок имеет разные опоры, в разных отделениях установлены сливные пробки.

Выбор масла для КПП

Периодически стоит контролировать уровень масла, при необходимости его рекомендуется доливать. Полная замена масла может понадобиться, когда автомобиль преодолел порог в 60000 км пробега.

Следует отметить, что преждевременный износ узлов механики на ВАЗ 2114 происходит в результате совершения агрессивной езды или резкого переключения рычага скоростей.

Коробка передач для данной версии авто отлично будет работать на минеральном масле класса GL-4. Оно способствует продлению рабочего срока коробки. Востребованы варианты: 75W90, 80w85, 85w90

Всегда при выборе смазки для трансмиссии необходимо учитывать то, в каких условиях автомобиль будет эксплуатироваться, обращать внимание на вязкость трансмиссионного масла

Необходимость ремонтно-восстановительных работ

Ремонту коробка передач ВАЗ 2114 подлежит. Как правило, данная процедура включает установку новых шестеренок, подшипников. Ремонт КПП ВАЗ 2114 целесообразен, если стали отмечаться следующие проявления:

1. тугость при совершении ручного переключения передач;
2. появление стука при смене передач или на конкретной передаче;
3. при поломке синхронизатора может поваляться характерный хруст;
4. если смазочные материалы потеряли свои свойства, то из-за этого появляется усиливающийся гул (чаще на нейтралке).

При любом из данных проявлений рекомендуется обратиться в сервисный центр за проведением диагностики всей автомобильной системы.

Основные этапы снятия коробки передач

Как снять КПП на ВАЗ 2114? Чтобы приступить к самостоятельному демонтированию коробки, водитель должен вооружиться отвертками, накидными ключами, жидкостью WD-40. Этапы демонтажа коробки передач:

ВАЗ должен быть поставлен на эстакаду.
Необходимо отключить аккумулятор, убрать его.

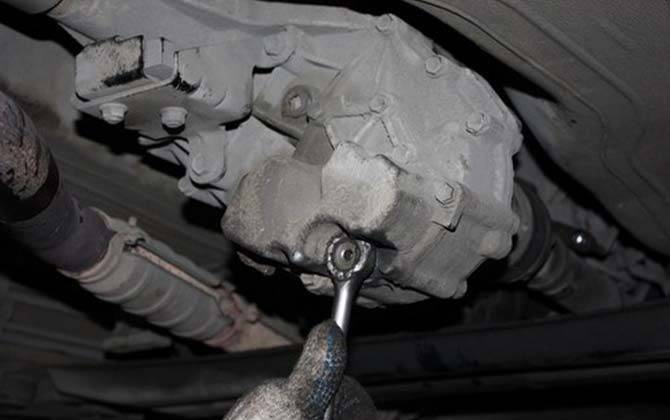

Производится слив масла из коробки.
Демонтаж стартера, защитной рубашки, соединительного тросика.
Присутствующая на датчике регулятора скорости, датчике заднего хода проводка должна быть отключена.
Необходимо убрать реактивную тягу, зафиксированную на болтах.
Демонтирование привода колес.
Снятие гаек, которыми фиксируются опоры силовой установки.
Следует отсоединить нижнее крепление коробки к мотору.
Силовой агрегат нужно вывесить при помощи соответствующего по размеру деревянного бруска, подойдет и траверса.
Откручиваются гайки и болты крепления опор двигателя к кузову, коробке передач.
Далее следует осторожно выдвинуть коробку по направляющим.

На процесс демонтажа коробки передач уходит около 5 часов. Сборка проходит в обратном порядке.

Таким образом, чтобы продлить рабочую способность установленной на ВАЗ коробки передач, хозяин транспортного средства должен своевременно проходить ТО, менять масло. Рекомендуется отдавать предпочтение синтетическим вариантам масел. При необходимости демонтировать коробку переключения передач можно самостоятельно, соблюдая все этапы.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Как на ваз 2101 настроить зажигание

В гофре воздушного фильтра масло, ВАЗ 2112, 16 клапанов, какие причины и что надо делать в этом случ…

При нажатии на педаль тормоза слышно шипение ваз 2114

Ваз 2114 не работает омыватель лобового

Замена регулятора напряжения ваз 2110 без снятия генератора

Ведущая шестерня привода спидометра ваз 2107, какие привода бывают, замена

Тугое рулевое управление на ваз 2107

Как замкнуть стартер на ваз 2110, причины поломки стартера, три способа завести авто

Без снятия КПП

Если говорить коротко, то демонтировать с вашей «девятки» мотор, не снимая КПП, вполне возможно. Для этого вам придется выполнить следующие действия:

• Подставить под коробку передач кирпичи или другие надежные опоры;
• Открутить левый краб, отвести в сторону растяжку;
• Снять с мотора генератор, шкив коленвала, шестеренку распределительного вала;
• Также демонтируется насос, шпилька натяжника, трамблер, приемная труба;
• Если планируется капитальный ремонт, тогда можно снять еще и головку;
• Затем снимается опора двигателя;
• Мотор сдвигается с коробки и опускается на пол. Чтобы извлечь движок, переднюю часть поднимают повыше с помощью домкрата и объем достается;
• Либо можно вытащить через верх с помощью лебедки.

https://youtube.com/watch?v=fln4Avd0-t0

На практике все специалисты рекомендуют выполнять демонтаж мотора вместе с коробкой передач. Особенно, если планируется замена двигателя или повышение мощности стандартного мотора. В этой ситуации зачастую меняется и сама коробка, дабы она могла четко взаимодействовать с новым мотором.

Снятие и установка коробки передач Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Снятие коробки передач.

Установите автомобиль на подъемник или смотровую канаву. Поднимите капот двигателя и зафиксируйте его в этом положении. Работы по снятию, проводимые изнутри отсека двигателя лада самара 2:

– отсоедините провода от аккумуляторной батареи, от тягового реле стартера; – отсоедините провод «массы» от картера сцепления; – отсоедините нижнюю часть троса привода сцепления ваз 2113 как описано в подразд. «Сцепление»; – отверните два верхних болта крепления картера сцепления к блоку двигателя и две верхних гайки крепления стартера, закрепите на левой шпильке крепления выпускного коллектора двигателя скобу для подъема силового агрегата;

Установка поперечины для поддержания силового агрегата: 1 – поперечина 67.7820.9514

– установите на водосточные желобки поперечину 67.7820.9514 для поддержания двигателя и зацепите ее крючком за скобу, установленную на шпильке выпускного коллектора. При отсутствии поперечины вывесите силовой агрегат талью. Работы по снятию, проводимые снизу автомобиля: – снимите брызговик двигателя и нижнюю крышку картера сцепления; – слейте масло из коробки передач ваз 2114; – отсоедините провода от выключателя света заднего хода;

Крепление коробки передач на автомобиле: 1 – двигатель; 2 – кронштейн крепления силового агрегата; 3 – кронштейн растяжки рычага подвески; 4 – растяжка; 5 – коробка передач; 6 – вал привода колеса; 7 – рычаг подвески; 8 – стабилизатор поперечной устойчивости; 9 – задняя опора силового агрегата; 10 – хомут; 11 – тяга привода рычага переключения передач; 12 – корпус внутреннего шарнира

– ослабьте хомут 10 (рис. 3.11) и отсоедините тягу 11 от шарнира штока выбора передач лада самара 2; – отверните гайку шпильки крепления коробки передач к двигателю ваз 2115; – отсоедините шаровые шарниры рычагов подвески от поворотных кулаков; – используя съемник 67.7801.9524 или резко ударив по корпусу 12 внутреннего шарнира молотком через выколотку, выбейте один шарнир из полуосевой шестерни, затем зафиксируйте полуосевую шестерню технологической оправкой или заглушкой, применяемой при транспортировке дифференциала (иначе незафиксированная полуосевая шестерня может выпасть в картер коробки передач); после чего выбейте второй шарнир; – отведите в стороны валы приводов колес;

ПРИМЕЧАНИЕ В случае затруднений в разъединении привода колеса с полуосевой шестерней на автомобиле снимите коробку передач в сборе с приводом колеса и на верстаке, используя тот же съемник, выпрессуйте шарнир из полуосевой шестерни.

– отверните с левой стороны три гайки шпилек крепления коробки передач к кронштейну 2 подвески силового агрегата, а затем гайку с болта крепления самого кронштейна. Сняв кронштейн со шпилек коробки передач, выньте кронштейн 2 подвески из проушин лонжерона кузова; – отверните болты крепления задней опоры 9 подвески силового агрегата; – отверните нижнюю гайку крепления стартера и снимите его; – установите под коробку передач специальную подставку с гидравлическим подъемником; – слегка опустите двигатель, удлинив поддерживающую тягу поперечины или опустив таль, отверните нижний болт крепления картера к блоку двигателя и сместите от двигателя коробку передач в сборе с картером сцепления, чтобы разъединить вал коробки передач и ведомый диск сцепления; – снимите коробку передач ваз 2113.

Разборка

Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.

1. Зачистите и тщательно отмойте все наружные поверхности коробки передач.
2. Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
3. Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
4. Извлеките старую уплотнительную прокладку. Она пойдет под замену.
5. Включите любую из двух передач — 3 или 4.
6. Открутите болт, который удерживает 5 передачу, после чего включите ее.
7. Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
8. Открутите гайку на вторичном валу, а затем и на первичном.
9. Снимите синхронизатор 5 скорости вместе с вилкой.
10. Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
11. Снимите кольцо блокировки синхронизатора 5 скорости.
12. Извлеките ведомую шестерню 5 скорости со вторичного вала.
13. Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
14. Снимите сам игольчатый подшипник с шестерни 5 скорости.
15. Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
16. Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.

Ювелирная работа

1. Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
2. Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
3. Снимите заднюю опору двигателя.
4. Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
5. Демонтируйте крепежные болты картера сцепления и картера коробки.
6. Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
7. Снимите картер коробки передач.
8. Открутите болт крепления вилки переключения 1 и 2 скоростей.
9. Снимите вилку и шток.
10. Открутите болт крепления вилки 3 и 4 скоростей.
11. Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.

Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом. Разобранная КПП

Разобранная КПП

На что обратить внимание

Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109

Попутно обращаем внимание на следующие моменты:

• Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
• Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
• Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
• Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
• Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
• Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
• Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.

Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.

https://youtube.com/watch?v=cgCFhYP17

В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.

Как снять коробку передач?

На ВАЗ 2114 и на других моделях семейного ряда LADA SAMARA устанавливается пяти ступенчатая коробка передач, объединенная с дифференциалом и главной передачей. В принципе коробка от ваз 2114 ни чем не отличается от ваз 2108. Единственное, на ваз 2108 нет щупа, и разгон на ней будет по резвее.

Снимать коробку понадобится для замены сцепления, подшипников сцепления, ремонта коробки.

Как снять коробку передач?

Для снятия коробки передач нам потребуется:

• комплект ключей;
• отвёртки;
• помощник;
• wd-40;
• доска или иное подвесное оборудование.

Первым делом снимаем клеммы с аккумулятора и вынимаем его. Сливаем масло из коробки передач (Как слить масло с кпп? ) и снимаем стартер (Как снять стартер на ВАЗ 2114? ). По ходу работы, если не получается отвернуть какое либо крепление, болт, то не забываем пользоваться wd-40.

1. Ставим автомобиль на эстакаду (яму) и снимаем защиту картера, отвернув 3 крепления.

2. Далее нам нужно снять тросик сцепления от вилки выключения сцепления. Затем вытаскиваем его из кронштейна на коробке.

С целью полного понимания для читателя, слайды относятся к пунктам 3-19 по порядку кроме 14 пункта, где нужно вывесить двигатель.

3. Далее нужно снять колодку проводов от датчика скорости (ДС ). Колодка закреплена пружиной, поэтому, для его снятия, сожмите пружинку.

4. Откручиваем болт 1 крепления кронштейна модуля зажигания к нашей коробке передач. И болт под номером 2 и 3, показанные на рисунке.

5. Залезаем под авто и находим колодку проводов датчика заднего хода. Отсоединяем её.

6. Затем отворачиваем 2 болта крепления кронштейна реактивной тяги к коробке.

7. Ослабляем хомут тяги переключения скоростей коробки передач. Вынимаем тягу от шарнира штока выбора передач, отодвинув её назад.

8. Снимаем приводы колёс. Вставленную вместо одного из приводов заглушку привяжите веревкой или проволокой, чтобы она не выпала во время снятия коробки. Правый привод полностью можно не снимать. Отсоединяем его от коробки и подвешиваем в кузову, предварительно отведя в сторону.

9. Чтобы коробку можно было снять без дополнительных трудностей, отворачиваем два болта левой шаровой опоры от поворотного кулака.

10. Откручиваем нижнее правое крепление коробки передач к двигателю ( на рисунке под номером 1). Поддерживающий кронштейн (под цифрой2 на рисунке) нужно со шпильки.

11. При необходимости достаточно всего лишь ослабить затяжку крепления кронштейна.

12. Отворачиваем 3 болта крепления, снимаем крышку (под номером 1) картера (под номером 2) сцепления.

13. Откручиваем болт левого нижнего крепления коробки передач

14. Вывешиваем двигатель при помощи доски или иного приспособления

15. Откручиваем гайку крепления левой опоры силового агрегата ( снизу автомобиля)

16. Откручиваем 2 гайки крепления задней опоры силового агрегата к кузову.

17. Откручиваем 2 болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.

18. Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.

19. Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля.

Как установить коробку передач?

Устанавливать коробку передач нужно строго в обратном порядке. После установки нужно отрегулировать привод сцепления (Как отрегулировать привод сцепления? ) и рычаг кпп, залить трансмиссионное масло.

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• ВАЗ 2110 Прочее
• Двигатель
• Рулевое управление
• Электрооборудование
• Трансмиссия
• Тормозная система
• Подвеска
• Тюнинг

ВАЗ 2114

• Электрооборудование

Двигатель
Тормозная система
Прочее
Рулевое управление
Трансмиссия
Подвеска
Тюнинг
Лада Приора

• Рулевое управление

Двигатель
Подвеска
Электрооборудование
Тюнинг
Тормозная система
Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Неисправности КПП

Сначала стоит рассмотреть неисправности, которые можно удалить без демонтажа. В случае, когда не прожимается задняя передача, стоит проверить хомут и сам механизм на наличие блокировки. Еще одна распространенная проблема – это дребезжание рычага КПП. Звук появляется из-за втулки, которая бьется о поверхности крыльев. Решить заводской дефект можно при помощи напильника – определяется погрешность и удаляется лишний металл.

Рекомендуется выполнять ремонт снятие вместе с товарищем. Во время работы будут момента, когда нужно будет откручивать крепления и под капотом, и в салоне автомобиля ВАЗ 2114. Также с помощником удобнее проверять, правильно ли была выполнена установка коробки передач.

Ремонт и, соответственно, снятие КПП требуется в том случае, когда при смене передач появляется скрежет или хруст в коробке передач, слышен гул, рычаг двигается с трудом. Также без демонтажа не обойтись, когда некоторые передачи выключаются произвольно (проблема вызвана сбоем регулировки привода или поломкой синхронизатора).

Процесс снятия коробки

Снимается коробка ВАЗ 2114 достаточно просто, хотя и есть некоторые особенности, поэтому все-таки желательно, чтобы в первый раз рядом с вами был опытный напарник.

Инструменты

• набор ключей;
• набор отверток;
• жидкость WD -40 на случай, если не будет получаться открутить какую-то деталь;

Преобразователь ржавчины WD-40

емкость для слива старого трансмиссионного масла;
новое масло (в случае если замена проводилась давно);
ветошь;
доска.

КПП ВАЗ 2114 в разобранном виде

Этапы

Поскольку работать придется под машиной, то лучше автомобиль ВАЗ 2114 поставить на яму или же эстакаду, неплохим решением будет и автоподъемник, в противном случае придется прибегать к домкратам.

Для начала нужно, сняв клеммы, демонтировать аккумуляторную батарею.
Сливаем масло из коробки передач в заранее подготовленную емкость, открутив заглушку сливного отверстия.
Снимаем стартер.
Снимаем тросик сцепления.
Отсоединяем колодочку с проводами от датчика скорости, предварительно сжав пружинку.
Выкручиваем болт, прикрепляющий кронштейн зажигания к КПП. Потом выкручиваем остальные болты.
Под автомобилем находим и отсоединяем колодочку проводов, ведущих к датчику заднего хода.
Откручиваем болты, прикрепляющие кронштейн тяги к КПП.
Предварительно ослабив хомутик тяги переключения передач, вытаскиваем ее, отодвинув назад.
Демонтируем приводы колес

Правый можно оставить.
Для того, чтобы КПП снялась без каких-либо осложнений, откручиваем болты, с помощью которых левая шаровая опора прикреплена к поворотному кулаку.
Отсоединяем нижнее крепление КПП к мотору — иногда можно обойтись простым ослаблением затяжки крепления кронштейна.
Открутив болты, снимаем крышку картера трансмиссии.
Выкручиваем болт слева КПП.
Внимательно и осторожно производим вывешивание мотора с помощью доски либо другого приспособления.
Внизу машины скручиваем гайку крепления левой опоры мотора.
Откручиваем две гайки, с помощью которых задняя опора мотора прикреплена к кузову.
Откручиваем два болта, с помощью которых задняя опора мотора прикреплена к трансмиссии (вторым ключом нужно удерживать гайки от проворачиваний), демонтируем опору.
Двигаем коробку по направляющим.
На этом процесс снятия коробки завершен, после выполнения всех необходимых задач сборка происходит в обратной последовательности.
Когда установите коробку на место, не забудьте отрегулировать сцепление и залить в нее новое масло.

Последние комментарии:

• Игорь: Нет у меня штуцера, дроссель электронный, как быть
• Денис: Всем привет.на вентелятори провода к чему цепляться?
• Вова: Сделал все как на картинке , только не установил новый прикуриватель.П
• Мухтар: Ребята саламалейкум всем у меня такая проблема стрелки на панели а име
• Виталий: Здравствуйте,у меня ваз 2115.Недавно столкнулся с такой проблемой-при

Снимаем коробку передач на ВАЗ 2114

Коробка передач на ВАЗ 2114 будет абсолютно идентична коробке, установленной на ВАЗ 2108, только в дополнение, на ней будет присутствовать масляный щуп. Снятие коробки переключения передач (КПП) может потребоваться в случаях замены сцепления, подшипника выключения сцепления, а так же ремонта всей КПП. Часто бывают поломки КПП связанные с заклиниванием передачи, в итоге авто требуется транспортировать в автосервис для ремонта, в этом случае поможет эвакуатор москва область.

Для того чтобы снять коробку вам необходимо подготовить отвертки, ключи, WD-40, подвесное оборудование или доска и человек, который будет помогать.

Этапы снятия коробки переключения передач:

1. Загоните автомобиль на яму или поднимите на подъемнике, предварительно сняв аккумуляторные клеммы и вытащив его. Снимите защиту поддона и слейте масло из КПП, открутите и вытащите стартер.

2. Снимите трос сцепления, отсоединив его от вилки сцепления и от кронштейна, который крепит его к коробке.

3. Снимите колодку с проводами, сжав при этом пружину крепления, с датчика скорости. Открутите болт, которым кронштейн прикреплен к модулю зажигания и к коробке.

4. Под автомобилем найдите колодку с проводами на датчик заднего хода и отключите ее. Открутите болты, которые крепят коробку к реактивной тяге. Ослабьте хомут и вытащите тягу штока для выбора передач.

5. Снимите колесные привода. Вместо одного из приводов вставьте заглушку и зафиксируйте ее от выпадения во время снятия КПП. Привод правой стороны можно не отсоединять до конца, только от коробки, прикрепив к кузову и отведя в сторону.

6. Для облегчения снятия коробки открутите болты крепления шаровой к поворотному кулаку с левой стороны автомобиля. Открутите подушку крепления коробки к двигателю снизу справа.

7. Снимите крышку поддона сцепления, открутите болты нижнего левого крепежа КПП. Вывесите двигатель, воспользовавшись доской или другим подвесным устройством. Снизу открутите крепления левой и задней опор коробки. Удерживайте другим ключом гайки при снятии задней опоры.

8. Воткните отвертку между местом расположения блока двигателя и картером длясцепления, отодвигайте коробку переключения с втулок направляющих.

9. Двигайте коробку назад максимально до упора, пропустите при этом заднюю коробочную крышку над передней подвеской для выхода первичного вала из сцепления. Если этого сделать не получается, то попробуйте отодвинуть в сторону двигатель. Опускайте коробку передней частью вниз и аккуратно вытащите ее из-под машины.

Установка КПП должна происходить в порядке строго обратном разбору. Установите коробку на ее привычное место и произведите регулировку рычага переключения передач и привод сцепления, залейте новое трансмиссионное масло.

Автомобили Volvo в России пользуются огромным спросом. Надежные, практичные, высокотехнологичные и мощные – такие легковушки и кроссоверы стоят сравнительно недорого, но в то же время поражают своим комфортом и проработанностью буквально до мелочей. Однако рано или поздно даже надежные и безот.

С каждым днем становится популярнее покупка высоких автомобилей, так называемых, внедорожников. Высокий клиренс таких автомобилей способствуетпреодолению плохих дорог с глубокими ямами, грязью и грудами снега. Бавали случаи что автомобили застревали в таких жестких условиях, что для их изволен.

Лучше всего отдать свой BMW обслуживать в автосервис бмв. Обычно высота въездных ворот составляет 4.5 м, обширная площадь ремонтной зоны может быть свыше 500 кв. м – это позволяет качественно ремонтировать любые автомобили. Некоторые автосервисы могут похвастаться собственными охраняемым.

Трансмиссия ВАЗ 2114

Схема трансмиссии автомобилей ВАЗ достаточно проста. Она включает сцепление, коробку передач и передний привод. Устройством, которое первым стоит в цепочке трансмиссии между ДВС и колесами и принимает на себя крутящий момент от двигателя, является сцепление. На этой машине оно однодисковое, сухое, замкнутое, с нажимной пружиной и демпфером на ведомом диске. Привод — тросовый, без зазора между подшипником и нажимной пружиной. Управляется педалью, установленной на одной оси с педалью тормоза.

Нормальным считается ход педали от верхнего положения до упора в коврик пола — равным 135 миллиметрам. В процессе эксплуатации и по мере износа накладок ведомого диска этот ход может увеличиваться и составить 160 мм. Это считается допустимым, но превышать это расстояние не рекомендуется, возможна ситуация, когда сцепление начнет «вести» из-за плохого контакта ведущего и ведомого дисков.

В этом случае рекомендуется регулировка сцепления, которую можно выполнить самостоятельно. Для этого необходимо, в подкапотной части машины, на наконечнике привода сцепления, вращать гайку, контролируя ход педали, когда будет достигнут нужный результат, требуется затянуть контргайку, зафиксировав тем самым нужное положение педали.

Завершающая часть трансмиссии ВАЗ 2114 — это привод передних колес. Для каждого колеса имеется два шарнира угловых скоростей, наружный и внутренний. Они приводятся в движение через вал привода колес. На правое колесо он выполнен из трубы, а на левое — из прутка. В случае выхода из строя, шарниры угловых скоростей не ремонтируются, их требуется менять полностью.

Как снять АКПП

Теперь я опишу, как снять АКПП. Снятие автомата состоит из нескольких этапов. Это подготовка и сама процедура. К подготовке снятия относятся: слив масла, осмотр на соединения электрических кабелей с коробкой и отключение их от разъемов, а также отделение от мотора транспортного средства.

Читать

Кто придумал и изобрел первую в мире автоматическую коробку передач

Базовые моменты демонтажа АКПП

Итак, начнем снятие коробки:

1. Открутите сливную пробку и подставьте под отверстие тару для слива ATF.
2. Дождитесь, пока все масло не сольется с АКПП.
3. Открутите болты поддона и снимите его. Удалите фильтр.
4. Открутите болты гидроблока, разъедините провода, соединяющие его с различными датчиками.

Почему я советую сделать эти вещи – коробка станет немного легче. Да и вам удобней будет снимать ее. Если вы будете разбирать коробку, то вам все-равно придется снимать гидроплиту. Крышку поддона можете вернуть обратно, чтобы удобней было крепить удерживающий механизм.

Все работы проводите в перчатках. Снимайте комплектующие аккуратно, чтобы не повредить их.

Порядок действий при снятии АКПП

Теперь шаги процедуры демонтажа:

1. Отсоедините шланги от патрубков системы охлаждения. Если вы не сливали масло, значит заткните патрубки тряпкой, чтобы смазывающее средство не выливалось.
2. Отсоедините крепления механической тяги управления.
3. Отсоедините вакуумные магистрали до вакуумного корректора, если такой имеется в машине.
4. Разъедините все разъемы, которые соединяют ее с электронным управлением.
5. Процедуру снятия АКПП выполняйте только вместе с гидротрансформатором, чтобы не повредить шлицы первичного вала и не погнуть мембрану. Для этого вам потребуется отсоединить гидротрансформатор через окно картера маховика двигателя. При снятии АКПП напарник должен поддерживать гидротрансформатор.
6. Пройдитесь вокруг коробки и просмотрите все ли отсоединено, повторите процедуру в двух направлениях.
7. Внимательно осмотрите все соединения с валом и стыковки приводов.

Читать

Выбор и самостоятельная установка мультилока на АКПП

Если все откручено и готово к снятию, то можете приступать к процедуре. Сама процедура снятия сложная, поэтому будьте внимательны, чтобы не повредить мягкие детали.

Как снять гидротрансформатор

Сложность заключается в том, что многие не знают, как снять гидротрансформатор с машины вместе с АКПП. Дело в том, что болты крепления с мотором находятся в разных частях устройства. Все зависит от конструкции устройства.

Если вы не нашли в окне корпуса АКПП, то возможно болты крепления с мембраной мотора находятся в лючке в картере. В других устройствах придется снимать стартер, чтобы добраться до болтов ГДТ.

Перед тем, как начнете процедуру снятия АКПП еще раз внимательно осмотрите все ли отсоединено, чтобы потом не получить сюрприз от разорванных проводов, оторванных патрубков и других неприятных моментов.

ГДТ после монтажа должен исправно работать. Это важная часть всей коробки.

Каждую часть АКПП во время разборки прочищайте сжатым воздухом, керосином или карбоклинером. Не забывайте помечать детали, которые вытащили. Это избавит вас от лишних проблем во время сборки автомата, когда вы не сможете вспомнить откуда взялась одна из деталей.

Вывод

Синхронизатор коробки передач – это тот механизм, без которого не обходится ни один современный автомобиль с МКПП и коробкой-автоматом. Без него агрегат не только работал бы шумно, но еще бы быстрее изнашивался. Кроме того, манипуляции с переключением передач были бы несколько сложнее. Хоть синхронизаторы имеют внушительный эксплуатационный ресурс, иногда они выходят из строя. Ускоренный износ механизмов связан с игнорированием регламента по замене масла, агрессивной ездой и частым чередованием быстрой езды и остановок с последующим резким стартом. К счастью, сегодня можно купить как новый синхронизатор, так и его отдельные комплектующие. Хоть многие мастера не рекомендуют ремонтировать эту деталь, на деле она является ремонтопригодной. Мы все же предлагаем автолюбителям покупать новый синхронизатор, а не пытаться «оживить» старый.
