Ремонт замка зажигания ВАЗ 2110
Видео замена замка зажигания переднеприводных ВАЗов (ВАЗ 2110-2112, “Калина”, “Приора”)
Выявить неисправность замка зажигания «десятки» можно с помощью тестера. Для этого нужно сначала демонтировать замок. Вкратце алгоритм действий будет таким:
- Отсоединить от аккумулятора минусовую клемму.
- Открутить кожух вокруг рулевой колонки.
- Отключить разъем замка зажигания.
- Вставить ключ в замок и последовательно перевести его в положение I и II. При этом с помощью омметра необходимо замерить сопротивление между контактами (см. схему и таблицу).
- При исправном замке зажигания и контактной группе сопротивление должно равняться 0.
Далее приводим для вас таблицу, в которой приводится информация о том, какие контакты замыкаются и размыкаются в разных положениях ключа, а также за какие механизмы машины они отвечают.
Положение ключа | Какие контакты при этом находятся под напряжением | Замыкаемые цепи |
Положение «0» (выключено) | Контакт 30 | Отсутствуют |
Положение I (зажигание включено) | Контакты 30-15 | Цепи системы зажигания, возбуждение генератора, питание фар, сигнализации поворотов, панели контрольных приборов, «дворников» и омывателей стекла, запитан электродвигатель вентилятора печки, включен обогрев заднего стекла и прикуриватель. |
Положение II (запущен стартер) | Контакты 30-15 и 30-50 | Все перечисленные выше цепи, а также запущен стартер. |
Схема зажигания ВАЗ 2110
Чтобы демонтировать замок зажигания ВАЗ 2110 необходимо продолжить начатые ранее действия (у вас уже отключен аккумулятор, а также сняты пластиковые кожухи с рулевой колонки). Далее действовать нужно по следующему алгоритму:
- Отсоединить подрулевые переключатели (для этого достаточно лишь разъединить защелки).
- Поскольку болты, крепящие замок зажигания, имеют срезанные головки (в целях безопасности), то их откручивают с помощью молотка, зубила и плоскогубцев. Для этого зубило наставляют на шляпку и молотком бьют по зубилу с тем, чтобы болт пошел по резьбе. Когда затяжка ослабнет, можно воспользоваться плоскогубцами.
- Далее снимают крепящую скобу с колонки и вынимают непосредственно замок зажигания.
Замена лампы
Ремонтные работы с замком могут быть различны. Разберем основные из них — замена лампочки подсветки, замена или ремонт контактной группы замка зажигания, замена микровыключателя. Разберем эти процессы отдельно. Итак, чтобы поменять лампочку, необходимо:
- Отсоединить разъем, подключающий лампу к сети питания.
- Снять патрон с лампой с помощью небольших плоскогубцев.
- Выполнить замену лампы и собрать все в обратной последовательности.
Замена контактной группы
Замена контактной группы выполняется по следующему алгоритму:
- С помощью отвертки необходимо отвести в сторону фиксирующие защелки.
- Демонтировать старую контактную группу.
- Заменить ее на новую, установить защелки на место.
Для замены микровыключателя нужно выполнить следующие действия:
- Открутить три винтика, которые держат конструкцию вместе.
- Снять крепежный стержень.
- Отжать фиксатор.
- Выполнить демонтаж выключателя.
- Установка нового выключателя выполняется в обратной последовательности.
Замена микровыключателя
Также популярной ремонтной операцией является замена личинки замка зажигания. Для этого вам понадобятся следующие инструменты — зубило, молоток, плоскогубцы, дрель с тонким сверлом, отвертка с крестовым наконечником, тонкая часовая отвертка с тонким жалом, и само собой, новая личинка. Действия по замене необходимо выполнять в такой последовательности:
- Как было описано выше, необходимо отключить аккумулятор и снять внешний кожух с рулевой колонки. Однако сам замок можно не извлекать.
- Вытащить крепежный штифт, который удерживает личинку в замке. Для этого нужно воспользоваться тонкой часовой отверткой и молотком. В случае, если штифт вытащить не получается, можно высверлить его тонким сверлом.
- Далее нужно произвести замену личинки на новую.
- Сбор происходит в обратном порядке.
В случае, если вы демонтировали замок зажигания полностью, то перед его обратным монтажом не забудьте вставить ключ и повернуть его в положение I (зажигание). В этот момент защелка рулевого вала, блокирующая рулевой механизм, спрячется в корпусе замка.
Для замены замка зажигания на «десятке», вам будет полезно знать его каталожный номер — 2110370400530, а каталожный номер личинки — VAZ00015448.
Проверяем наличие искры
Такой способ наиболее пригоден для того, чтобы проверить модуль в «полевых» условиях. Однако он требует наличия под рукой хотя бы одной новой свечи в запасе вашего автомобиля:
- Поочередно снимаем с крышки ГБЦ свечные колпаки, вставляем новую свечу, которую заземляем на массу либо на корпус
- Вращаем стартер, если искры нет, значит, проблема кроется не в свечах, и нам следует продолжить исследование системы зажигания
- Попробуем заменить броне провод на том колпаке, на котором замечено отсутствие искры
- На крышке модуля все провода пронумерованы, поэтому снимите провод с неработающего контакта и поставьте на работающий (поменяем их местами)
- Таким образом, мы проверим состояние самих соединительных контактов и целостность жилы
- Если появляется искра после смены провода нерабочего на рабочий, значит проблема была в проводе
- Если проблема осталась, значит для ваз 2110, ремонт модуля зажигания неизбежен, либо замена при невозможности ремонта
- При полном отсутствии искры на всех свечах, означает выход из строя модуля или его высоковольтной катушки
- В автомобилях, имеющих инжекторный впрыск топлива, возможно сбита электронная система управляющая зажиганием и распределением подачи топлива, признаки такого сбоя как при поломке модуля зажигания
- Для ремонта модуля потребуются отвертка, паяльник и запасные детали, если вам спешить некуда, тогда можно сесть дома и спокойно разобрать его и перепаять, предварительно посмотрев видео, по этому вопросу
- Зачастую гораздо быстрее заменить модуль зажигания либо высоковольтные броне провода на аналогичные, купленные или снятые с автомобиля такой же марки на время
- Замена происходит не долго, модуль снимается проще трамблера, номера цилиндров на нем всегда отмечены
- Эта операция позволяет определить общие неисправности всей системы без лишних усилий в некоторых случаях
Вот и все, желаем успехов в самостоятельном ремонте и устранении неполадок.
Резюмируем
Ремонт замка зажигания ВАЗ 2112, 2110 или 2111 – процедура несложная, как и замена группы контактов узла. Ее можно выполнить самостоятельно, сэкономив денежные средства. Для замены всего включателя специалисты рекомендуют приобретать тольяттинский замок с артикулом 21100-3704005-30. Его считают самым надежным.
В начеле весны 2012 года очередная поломка. Замок зажигания. После того как была заведена машина ключ не возвращася в исходное положение.
По-старой русской традиции обратился к народу, полез интернет. Выяснил что сломалась возвратная пружина, что находится в самом замке зажигания. Прошу не путать с пружиной находящейся в блоке контактов.
Та пружина не отвечает за возврат ключа. Посещение магазинов. И вот на оптовом складе-магазине нашёл за 450 рублей подходящий для моей модели машины ВАЗ 2112 (2002 год выпуска) замок зажигания арт.
2110-3704010-30. Выбрал день. Вперёд в гараж.
Из инструментов: зубило, отвёртка и молоток. Снял облицовку рулевой колонки. Взору представилась чудная картина.
Замок зажигания крепится болтами со срывными головками. Перед началом работ по откручиванию болтов разъеденил колодки замка зажигания и вытащил из посадочного места указатель поворота. Уперев зубило в коловку болта начал постукивать молотком.
Болт поддался. Дальше действуя аналогичным способом выкрутил остальные болты. В местах где невозможно было действовать зубилом (ближайший верхний болт), использовал отвёртку.
А дальше дело техники. Заранее купил 4 болта со срывными головками. На рулевую колонку повесил замок, с другой стороны повесил скобу.
Закрутил болты. Проверил работоспособность замка и возвратного механизма указателя поворота, сорвал головки. По времени процесс замены занял около 40 минут.
инструмент.
сломанная возвратная пружина.
новый замок зажигания.
артикул замка зажигания.
новые болты со срывными головками.
выкручен первый болт.
первый выкрученный болт.
выкручен второй болт.
старые болты и снятая скоба.
рулевая колонка без замка зажигания.
начало сборки.
закручиваю второй болт.
после проверки работоспособности замка и механизма поворотников срываю головки.
сорваны все головки.
новый замок зажигания.
наместо установлен указатель поворота
Всем привет. Сегодняшняя статья будет богата на ссылки. =) Надеюсь поделюсь интересным с вами, читатели.
1. Замена личинки замка зажиганияХотелось продолжить одну свою старую запись. На прошлой машине я заменял личинки в дверях и делал один ключ с замком зажигания.
None Необходимы различные доноры личинки у меня оставались в прошлой переделки.
Полный размерРазобрал всё на запчасти.
Подробнее в видео. Далее берём саму личинку и заменяем секретики таким образом, чтобы ничего не выпирало при вставленом ключе, НЕЛЬЗЯ СТАЧИВАТЬ НАПИЛЬНИКОМ выпирающие части.
В конечном итоге имеем один ключ ко всей машине, как на иномарках)2.Замена замка зажигания на стокУ меня стоял такой бронезамок. имелся только 1 ключ и неполноценный, к нему была половинка выкидного ключа. неудобно. Заводилось с кнопки. Но, если заглохнешь нужно тянуться к ключу выключать его и потом только пользоваться кнопкой. в экстренной ситуации теряется время. и лишний ключ на цепочкеСсылка:
Есть хорошая схема электрическая к обоим колодкам.
None
пробег 2500км3. Ремонт переключателя поворотов. Поворотники херово работали и шатался механизм.
Подложил резинку от камеры старой и стянул хомутов железным, вылечил провод на дуделку4. Замена топливного и сеточки бензобакаФильтр наш на защёлках
Полный размерновый слева, старый справа
Полный размерВот что было в старом фильтре после распилаСтарая сеточка
None Купил одни из самых простых свечей т.к. денег мало начал читать и выбирать)Ссылка:
None ОСТЕРЕГАЙТЕСЬ ПОДДЕЛОК.
Полный размерВнутри колодцев
Полный размерДля откручивания воспользовался Валерой и ВД40
Разницы не заметилОЧЕНЬ ВАЖНО! ДЛЯ 21124 ЗАЗОР 1-1.1 ммна свечах было написано 1 мм, но проверив щупом, там было меньше порядка 08-0.9ммсделал на всех 1-1.1 мм
Полный размероживил старые щупы. Пшикал Валерой ржавчина отошла и тонкий слой смазки остался
Полный размерКатушки, как оказалось все новые можно сказать.буду беречь, лучше чаще свечи менять) Цена вопроса: 900 ₽ Пробег: 3 900 км
У владельцев машин вопрос как поменять замок зажигания на ваз 2110, не часто, но возникает. Иногда прибор работает с перебоями, заедает, зажигание включается, а стартер нет. Не всегда сразу необходима замена.
Временами замок зажигания на ваз 2110 нуждается в ремонте. Сложность заключается в том, что параллельно возникает другой вопрос: как на 2110 поменять замок на двери, поскольку на вазе они совпадают.
Ремонт замка зажигания «Опель Омега B»
Разделим условно стадии поломки замка зажигания автомобиля «Опель Омега B» на три стадии по их сложности и запущенности. Итак:
- Периодические заедания ключа в замке. Проще всего на данном этапе снять замок, промыть и смазать его. Самый простой вариант ремонта — побрызгать в скважину WD-40 и покрутить ключом в ней.
- Не происходит повторный запуск. Как правило, такая проблема проявляется в ситуации, когда машина нормально заводится, едет, и ключом можно остановить двигатель. Однако при повторном включении мотор не запускается. Для этого нужно вытащить и снова вставить ключ. Тут уже точно нужно разбирать замок и проводить диагностику и ремонт.
- Ключ не поворачивается. До этого этапа лучше не доводить. Ведь при этом неизбежно заблокируется руль, что может привести к неприятностям на дорогах.
Для демонтажа и разборки замка зажигания необходимы простейшие слесарные инструменты — отвертка с крестовым наконечником, плоскогубцы, спица или кусок твердой тонкой проволоки, молоток, зубило.
Опишем процесс разборки отдельно для описанных выше случаев. Начнем с самых простых первого и второго, когда ключ еще поворачивается. Алгоритм разборки для них будут одинаковыми:
- Снять рычаг наклона рулевой колонки, а также фальшнакладку, расположенную на замке зажигания.
- Снять защитный кожух рулевой колонки (его нижнюю часть), для этого в нижних углублениях открутить три крепежных болта отверткой с крестовым наконечником.
- Чтобы разъединить верхнюю и нижнюю часть кожуха рулевой колонки необходимо открутить два самореза справа и слева от руля. Они скрыты специальным заглушками. Их можно снять при помощи отвертки или ножа. Чтобы добраться до них нужно покрутить рулем соответственно вправо и влево.
- Далее нужно освободить механизмы поворотников и дворников. Они установлены на направляющих с помощью простых пластмассовых защелок снизу и сверху. Для этого нужно сдвинуть их влево и вправо соответственно. Это делается для того, чтобы открылся доступ к болтам крепления замка.
- Упомянутые болты имеют самосрезающиеся головки. Поэтому, чтобы их открутить необходимо воспользоваться небольшим зубилом и молотком.
- После того как болты были извлечены, руль автомобиля освобождается, а замок зажигания висит на одних проводах контактной группы. Ее нужно снять полностью.
- Для этого отстегнуть 3 имеющиеся там защелки. К верхним двум из них есть открытый доступ, а к нижней — нет. Поэтому сперва необходимо отверткой открыть две доступные защелки. После этого нужно вывернуть замок сверху вниз, чтобы освободить его из третьей защелки.
Профилактика и смазка контактной группы
После полной разборки можно выполнить диагностику и выявить проблемы с замком. Как правило, они возникают по причине попадания внутрь механизма пыли или грязи. Также возможно замялась ламель или пружина. Эти небольшие неисправности легко лечатся с помощью надфиля, а также промывкой и смазкой механизма. Не рекомендуется удалять ламели (об этом мы писали выше). На это можно пойти лишь в крайнем случае.
Теперь перейдем к ситуации, когда ключ в замке даже не проворачивается. Соответственно, личинка в замке также не может провернуться и нажать на стопор. Для ремонта также нужно извлечь замок. Как это сделать, описанно в предыдущем списке в пунктах 1 — 8. Далее будут такие действия:
- Первым делом нужно помнить. что при демонтаже личинки необходимо сохранить в целости ламели и пружины. А вот корпусом личинки придется пожертвовать.
- Для того чтобы демонтировать личинку, необходимо поддеть отверткой крышку личинки и аккуратно ее снять.
- А место, откуда сняли крышку и куда вставляется ключ, придется высверлить, чтобы получить доступ к ламелям и пружинам.
- Далее проводится ревизия ламелей и пружин. При необходимости они выравниваются и устанавливаются на место. Механизм нужно обязательно промыть и смазать.
- Сборка проводится в обратном порядке.
С высверленной личинкой еще некоторое можно ездить. Однако лучшим решением будет покупка и установка новой. Не выбрасывайте ламели из поврежденных личинок, они вам могут еще пригодится в дальнейшем.
Итоги
Как видите, принцип ремонта замка зажигания у многих автомобилей совпадает, а сама процедура под силу даже начинающему автолюбителю. Основное, что вы должны помнить, это то, что при малейших проявлениях неисправностей нужно не затягивать с профилактикой и ремонтом. В противном случае это может плохо закончиться. Для начала можно даже не снимать замок, а просто брызнуть в скважину WD-40 и после этого несколько раз провернуть ключом, чтобы жидкость попала на расположенные там детали. В большинстве случаев этого бывает достаточно, чтобы избавиться от начавшихся проблем.
Источник
Ремонт
Замок в сборе не слишком дорог, но большую часть его неисправностей можно исправить. Просто поменяйте вышедшие из строя детали. Ремонтные работы не займут у вас много времени и сил.
Для замены контактной группы, следует отжать защелки, после чего эта часть начинки просто вывалится из корпуса. На ее место устанавливается новая группа. Перепутать стороны для установки невозможно. По-другому деталь просто не встанет на место. Для профилактики проблем с контактной группой необходимо раз в несколько месяцев смазывать выводы специальной смазкой. Это уменьшит образование окислов.
При неисправности личинки ее необходимо заменить. Для этого, снимаем защитную пластинку с лицевой стороны детали. Сделать это можно с помощью шлицевой отвертки. После чего, все той же отверткой поддевается личинка и извлекается. Остается только вставить на место новую. Чтобы продлить срок службы этой детали, рекомендуется периодически впрыскивать в нее проникающую смазку.
Замена замка зажигания на ВАЗ-2110, 2111, 2112
Замок зажигания автомобиля – чуть ли не самая важная деталь. Эта деталь подвержена повышенному износу, т.к. используется при каждом запуске и остановке двигателя, а на отечественных автомобилях, увы, ее качество не самое лучшее. При утере ключа или выходе замка из строя двигатель невозможно запустить. К тому же замок еще и блокирует рулевую колонку, и если на вашем автомобиле он сломался вдали от сервиса и автомобильного магазина, и вам некого просить о помощи, машину можно будет увезти только на эвакуаторе.
Но если у вас есть возможность купить замок и наличие минимального количества инструмента, вы можете заменить его самостоятельно.
Неисправности замка зажигания ВАЗ 2110
Неисправности замка зажигания ВАЗ 2110 и его семейства бывают следующие:
- Механическое разрушение – выход из строя личинки замка, блокирующего механизма рулевой колонки, деформация ключа, заедание замка во включенном положении (двигатель работает, при повороте ключа машина не глохнет);
- Нарушение электрической цепи – чрезмерный износ контактов замка и, как следствие, выход из строя его электрической части.
Замена замка зажигания на автомобиле ВАЗ 2110
На всех автомобилях семейства ВАЗ 2110 замок зажигания одинаковый. Меняется он аналогично. Для его снятия и установки понадобится следующий инструмент:
- крестовая отвертка;
- плоскогубцы;
- тонкое, острое зубило;
- молоток;
- ключ на 10.
Порядок снятия замка следующий:
Снять пластиковые кожухи рулевой колонки, выкрутив предварительно их винты крепления (они расположены снизу, со стороны нижнего кожуха);
Снять левый подрулевой переключатель (указатели поворотов);
Отсоединить разъем замка зажигания;
С помощью зубила и молотка отвернуть болты, стягивающие замок на рулевой колонке; для этого необходимо ставить острый край зубила на шляпку болта под таким углом, чтобы при ударе по нему молотком оно проворачивало болт против часовой стрелки;
Сорвав затяжку, полностью выкрутить болты пальцами либо плоскогубцами.
Итак, старый замок у вас в руках, можно устанавливать новый.
Установка производится в обратном порядке, но с одной особенностью: новые болты поставляются в комплекте с замком с отрывными шляпками, это своего рода альтернатива динамометрическому ключу.
Завод-производитель рекомендует новый болт затягивать до тех пор, пока его шляпка не оторвется. Такая затяжка считается достаточно сильной.
Замена личинок дверей и багажника
Для замены личинки двери необходимо снять дверную панель салона. Она держится на двух винтах и пистонах, расположенных по ее периметру.
Порядок снятия обшивки:
Выкрутить «солдатик» блокировки замка из салона.

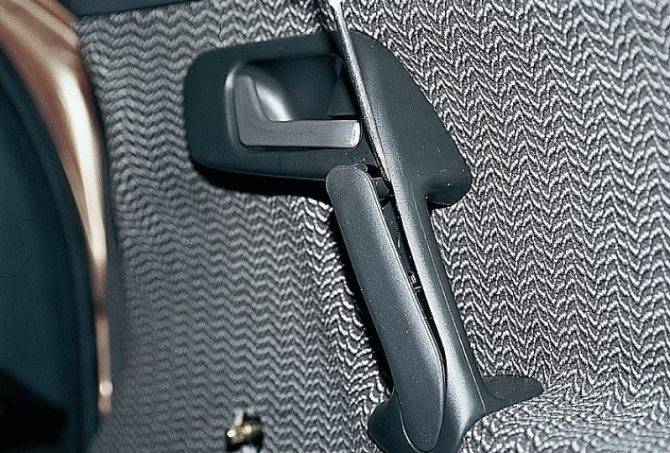

Снять декоративную накладку блока ручки открытия/закрытия двери изнутри.
Выкрутить винты, скрытые под ней. После высвобождения ручки снять ее с тяги.
Выкрутить саморезы декоративной накладки динамика и снять ее.
Плоской отверткой поддеть фиксатор рукоятки стеклоподъемника и снять ее.

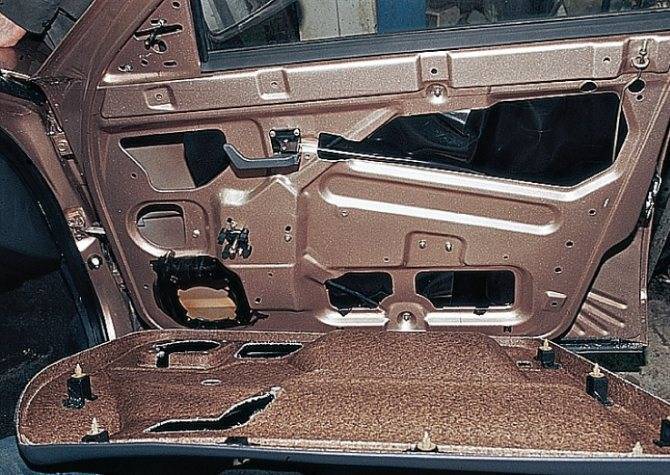

Специальной пластиковой монтажной лопаткой, или чем-то похожим, аккуратно сорвать пистоны панели из двери.
Рекомендуется предварительно купить несколько пистонов, т.к. они нередко ломаются.
Замена личинок замков
После того, как панель снята, можно приступить к замене личинки замка двери.
Нужно отсоединить тягу, идущую от личинки к замку, поддев ее отверткой со стороны привода личинки.
Далее плоскогубцами или отверткой поддеть фиксатор личинки и изъять ее из двери, затем вставить новую личинку и собрать все в обратной последовательности.
Осталось только вытащить личинку.
Замена личинки замка багажника выполняется несколько проще.
Для этого снимаем обшивку крышки багажника, после чего открывается полный доступ ко всему механизму замка.
Отворачиваем болт, крепящий кнопку с личинкой к крышке багажника, и снимаем механизм в сборе, отсоединив его от тяги, идущей к самому замку, и меняем его на новый.
Установку и сборку крышки багажника производим в обратном порядке.
Замена замка зажигания ВАЗ 2110, 2111, 2112
Одной из наиболее частных причин невозможности завести ВАЗ 2110, 2111 или 2112 может быть выход из строя замка зажигания. Этот узел коммутирует или рассоединяет группы контактов электрической цепи, приводя в действие или выключая двигатель. При неполадках в нем, водитель просто не сможет привести в действие автомобиль. Замена замка зажигания ВАЗ 2110, 2111 и 2112 – операция несложная, вполне можно сделать ремонт своими руками. Но перед тем как починить узел, целесообразно ознакомиться с его схемой. Она аналогична на всех вышеназванных моделях ВАЗ.
Необходимые запчасти
В зависимости от вида ремонта может потребоваться:
- выключатель с сборке (артикулы: 2110-3704005, 2111-3704005, 2112-3704005, VLT21104-6105006, VLT21104-3704005);
- контрактная группа (артикулы: 2110-3704005, 2111-3704005, 2112-3704005);
- болты с головками, подлежащими отрыву, или болты М6.
Инструменты, которые потребуются в работе
Для выполнения работ могут потребоваться такие инструменты:
- зубило;
- молоток
- накидной ключ на 10;
- набор стандартных отверток и ключей;
- плоскогубцы или круглогубцы;
- наждачная бумага.
Опытный мастер потратит на работу около часа, новичку придется повозиться раза в 2 дольше. Но это вполне оправданные временные затраты, поскольку разрешают сэкономить – на 10.01.2019 средняя цена замены замка зажигания ВАЗ 2112, 2110 и 2111 в автосервисах стоит 800 рублей. Кроме этого за регулировки системы с автовладельца возьмут еще 500 рублей. В то время как сам узел в комплекте стоит около 1 тысячи рублей. Замена контактной группы обойдется автовладельцу примерно в те же деньги, когда сам элемент имеет цену в среднем 300 рублей.
Порядок операций
Стоит сразу отметить, что самостоятельная замена личинки замка зажигания ВАЗ 2110, 2111 и 2112 проблематична. Эту деталь сложно найти в продаже, а работы с ней требуют специальных навыков. Некорректно выполненная операция влечет за собой нестабильную работу системы зажигания. В этом случае нужно приобретать узел в сборе и менять его полностью:
- Поскольку предстоят работы с бортовой электрикой, нужно отключить аккумулятор, для этого отсоединятся минусовая клемма батареи. Кроме этого, рационально обеспечить хорошее освещение в рабочей зоне, так вы потратите меньше времени на выполнение операций.
- Теперь нужно опустить до упора рулевую колонку и снять пластиковый кожух, предварительно выкрутив саморезы.
С помощью зубила отворачиваем болты со срезанными головками, и вытаскиваем их пассатижами. Удары молотком нужно направлять по часовой стрелке.
Теперь с рулевой колонки можно снять скобу и сам замок, отсоединив электрический разъем.
Если нужна замена лампы подсветки, отсоединяется контакт и пассатижами вынимается ее патрон. Устанавливаем новое устройство.
Для замены контактной группы замка зажигания ВАЗ 2110, 2111 или 2112 разжимаются фиксаторы.
Если перестал работать микровыключатель, выворачивают винты, снимается стержень, оттягивается фиксатор. Устанавливаем работоспособное устройство.
- Выполняем замену контактной группы замка зажигания ВАЗ 2110, 2111 или 2112.
- Теперь выполняются операции в обратном порядке. Узел в сборе устанавливаем на вал руля, зажимаем планкой и затягиваем болтами. Их нужно ввинтить до упора, для этого можно воспользоваться накидной ключ на 10 или головка с воротком. IMG8
- Не отламывая головки от крепежей, начинаем регулировать рулевое колесо: ключ находится напротив значка I, в этом же положении находится рулевой вал. Если вал не фиксируется и руль продолжает вращаться свободно, нужно найти правильное расположение замка, чтобы его защелка зацепилась за паз на валу.
- Теперь можно отломать головки от болтов.
- Еще раз тестируем работоспособность механизма. Если все в порядке, можно подсоединить контакты.
- Коммутируем замок с аккумулятором, установив на место минусовую клемму. И снова тестируем работоспособность узла. При положительных результатах, декоративный пластиковый кожух монтируется на штатное место.
Выход из строя замка может быть связан с обычным окислением контактов в группе. В этом случае потребуется только очистить мелкой наждачки. Определить эту неисправность можно с помощью мультиметра в режиме омметра. Тестировать нужно каждую пару на короткое замыкание.
Резюмируем
Ремонт замка зажигания ВАЗ 2112, 2110 или 2111 – процедура несложная, как и замена группы контактов узла. Ее можно выполнить самостоятельно, сэкономив денежные средства. Для замены всего включателя специалисты рекомендуют приобретать тольяттинский замок с артикулом 21100-3704005-30. Его считают самым надежным.
Ремонт замка зажигания ВАЗ 2110, 2111 и 2112 можно посмотреть на этом видео
Замок зажигания ВАЗ 2110, 2111, 2112
Проверка исправности и схема замка зажигания ВАЗ 2110, 2111, 2112
На ВАЗ 2110 не включается зажигание? Одна из причин недуга может быть в замке зажигания. Не спешите менять замок зажигания на новый, сначала попробуйте проверить его своими руками.
Неисправности замка зажигания ВАЗ 2110
Для определения неисправности замка зажигания достаточно его проверить. Установите ключ и проверяйте омметром сопротивление контактов при переключении ключом режимов 1, 2, 3. Если замок зажигания исправен, то сопротивление выбранных контактов должно быть равно 0.
Схема замка зажигания ВАЗ 2110
Распиновка замка зажигания: 1. Приходит +12В для микрика датчика вставленного ключа; 2. Приходит масса при открытой водительской двери; 3. Уходит +12В на стартер (контакт 50); 4. Уходит +12В после включения зажигания (контакт 15); 5. Уходит +12В при вставленном ключе на 5 контакт БСК; 6. Приходит +12В для подсветки личинки замка; 7. Приходит +12В от АКБ (контакт 30); 8. Не используется.
Ремонт замка зажигания ВАЗ 2110
Просто так, без всяких причин, взял и сломался замок зажигания. Зажигание включается, но стартер не крутит и не качает насос. Начал разбирать кожух рулевого механизма… добрался до замка и. Очень захотелось пригласить в гости конструктора ВАЗа… и попросить его открутить его болты крепления замка зажигания («специальные противоугонные болты») Болты каленые, с ровной гладкой шляпкой. Что только не делали…крутили, делали насечки, болты не поддавались…Видимо с момента производства авто (2005г.) замок никто не снимал.
После долгих попыток «культурно» снять замок и посмотреть, что с ним произошло, было принято решение, с помощью кувалды и какой то матери , снять замок как получиться…
После нескольких точных ударов, замок сдался…
причиной поломки замка стал выскочивший шарик механизма блокировки руля… Во время разборки выяснилось, что нужно поменять посадочное место установки подрулевых переключателей и выключатель поворотов/света.
При покупке нового замка, сразу купил и поставил простые болты, под фигурную отвертку… на всякий случай.
