Замена личинки замка Рено Логан
Оставляйте свои и ставьте лайки здесь и там. Всем Удачи и ровных дорог! Вывернув 2 болта крепления, кожух можно снимать.
Демонтируйте эти элементы рулевого колеса если при повороте руля слышен стук, то читайте материал: Нижняя и верхняя часть элементов кожуха снимается после небольшого усилия на неё. Отключите питание и извлеките иммобилайзер.
Сначала извлеките кольцо а затем отключите питание. Под приборной панелью отключите жгут проводов питания зажигания, предварительно демонтировав из держателя на корпусе.
Износ системы затвора К сожалению, со временем интенсивной эксплуатации личинка изнашивается и приходит в негодность. Конечно, затвор дает позывы на то, что он уже изношен. Если вы с трудом проворачиваете ключ, или он проворачивается по кругу, — это и есть позыв на то, что затвор уже изношен, и его пора менять.
Есть небольшая, но важная особенность — это то, что с замком зажигания придется заменить и личинку двери.
Это нужно для того, чтобы вы не носили с собой связку ключей — один для двери, а другой для зажигания. Но обо всем поговорим в последовательности, начиная со снятия самого узла. Демонтаж узла замка зажигания Для того, чтобы снять весь агрегат на Рено Логан, нам понадобится около ти минут времени и минимальный набор инструментов.
Источники
- https://TeamsPro.ru/vidy-signalizacii/raspinovka-reno-logan.html
- https://loganlogan.ru/articles/kak-snat-zamok-zazigania-reno-logan.html
- https://autonissancar.ru/renault/logan/samostoyatelno-menyaem-zamok-zazhiganiya-renault-logan
- https://ZamenaRenault.ru/logan/obshhee-temy/zamok-zazhiganiya.html
Снятие подрулевых переключателей Рено Логан
Работу проводим при снятии рулевой колонки, панели приборов и при замене подрулевых переключателей. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Устанавливаем передние колеса в положение, соответствующее прямолинейному движению автомобиля. Снимаем рулевое колесо (см. «Снятие рулевого колеса»).
Ключом «Torx Т-20» отворачиваем два самореза крепления кожухов рулевой колонки.
Снимаем верхний кожух рулевой колонки, преодолевая сопротивление двух фиксаторов.
Снимаем нижний кожух рулевой колонки.
Элементы крепления кожухов рулевой колонки: 1 — пластинчатые гайки; 2 — фиксаторы; 3 — саморезы Для электрического соединения подушки безопасности водителя, установленной на рулевом колесе, с электрооборудованием автомобиля нельзя применять обычный скользящий контакт во избежание искрообразования и непреднамеренного срабатывания подушки. Поэтому на автомобиле применено устройство с так называемым спиральным кабелем, работающее по принципу рулетки.
В цилиндрическом пластмассовом корпусе 2 устройства, выполненного в корпусе соединителя подрулевых переключателей (для наглядности показано на снятом соединителе подрулевых переключателей), спирально уложены несколько витков металлопластиковой ленты 4, которая является электрическим проводником
Спиральный кабель Один конец ленты кабеля через разъем, расположенный на корпусе соединителя подрулевых переключателей, состыкован с колодкой жгута проводов электрооборудования автомобиля. Другой конец кабеля выведен на выступающий поводок 3 барабана 5 устрой ства и соединен через колодку 1 с подушкой безопасности. Поводок барабана устройства входит в отверстие ступицы рулевого колеса. При вращении колесо за поводок поворачивает барабан, а с ним и ленту кабеля, которая располагается в цилиндрическом корпусе либо на большем, либо на меньшем радиусе. От своего среднего положения барабан с поводком в устройстве может поворачиваться в каждую сторону до упора на три полных оборота. Это предотвращает обрыв электрического проводника при вращении рулевого колеса от нейтрального положения на 2,25 оборота в каждую сторону — на автомобиле без гидроусилителя рулевого управления, и на несколько меньшее число оборотов – на автомобиле, снабженном гидроусилителем. Перед снятием соединителя подрулевых переключателей с рулевой колонки для удобства последующей сборки лучше заблокировать барабан устройства от проворачивания. Для этого при необходимости доворачиваем на небольшой угол барабан, совмещая впадину между двумя выступами барабана с пазом корпуса…
…и вставляем деревянный клин.
Ключом «Torx Т-20» отворачиваем на несколько оборотов винт крепления соединителя. Надавив на головку винта вдоль его оси…
…сдвигаем соединитель с рулевой колонки.
Отсоединяем две колодки жгутов проводов от подрулевых переключателей и одну колодку проводов от разъема на корпусе соединителя… …и снимаем соединитель с переключателями в сборе. Устанавливаем соединитель с подрулевыми переключателями в обратной последовательности. При установке соединителя совмещаем…
…выступ в гнезде корпуса соединителя…
…с пазом на торце трубы рулевой колонки. Отдельно каждый подрулевой переключатель можно снять без демонтажа соединителя. Для этого после снятия кожухов рулевой колонки и отсоединения от переключателя колодки жгута проводов…

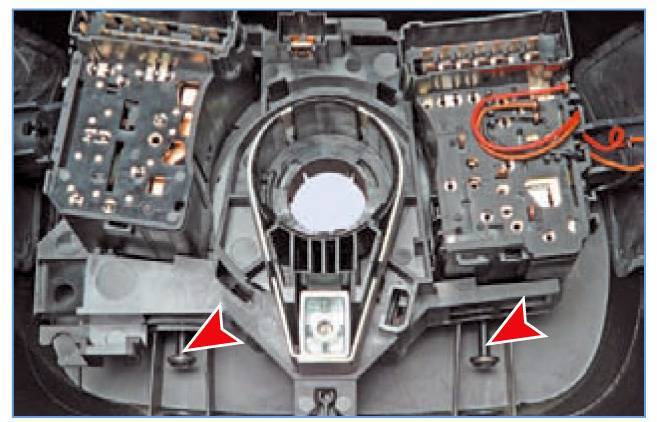

…крестообразной отверткой отворачиваем два винта крепления переключателя (для наглядности показано на снятом соединителе подрулевых переключателей).
Вынимаем левый подрулевой переключатель из соединителя. Аналогично снимаем правый подрулевой переключатель с соединителя. Устанавливаем подрулевые переключатели в обратной последовательности. При установке кожухов рулевой колонки…
…саморезы крепления кожухов проводим через отверстия в бобышках корпуса соединителя подрулевых переключателей (для наглядности показано на снятых кожухах и соединителе подрулевых переключателей).
Кнопка старт стоп на рено логан
None Для этого нужно просунуть плоскую отвертку в отверстие с задней стороны рулевого колеса и надавить на металлическую защелку.
Доброго всем дня! Авто — Рено Логан 2007 г. в.
, 1,6, полная комплектация. Проблема: после поездки стал глушить машину, и не сразу это удалось, т. к.
ключ не поворачивался в замке зажигания, после пары-пяти попыток, машину заглушил, но ключ повернулся только на четверть оборота, и далее минут 15 ключ поворачивался туда сюда также примерно на четверть оборота, что не позволяло вынуть ключ или завести машину. Спустя время удалось вынуть ключ. Но теперь вставляешь ключ и он не хочет там поворачиваться,как не крути, и с подергиваниями, и одновременно с рулем и т.
д. и т. п.
Чтобы снять замок зажигания, нужно прокрутить в нем ключ на четверть оборота, но …ЧТО ДЕЛАТЬ? ? ?
? В1Порядок действий при замене и снятии замка зажигания Для выполнения всех работ вам потребуется: отвёртка с плоским жалом и специальный ключ Torx Т20.
ШАГ 1: В первую очередь отсоедините минусовую клемму от замка зажигания.
ШАГ 2: Отверните 2 болта которые соединяют между собой нижнюю и верхнюю элементы кожуха.
ШАГ 3: Демонтируйте эти элементы рулевого колеса
ШАГ 4: Отключите питание и извлеките иммобилайзер.
ШАГ 5: Под приборной панелью отключите жгут проводов питания зажигания, предварительно демонтировав из держателя на корпусе.
ШАГ 6: Путём смещения фиксатора отсоедините колодку.
ШАГ 7: При помощи отвёртки выверните болт из корпуса замка зажигания.
ШАГ 8: Вставив ключ в замок зажигания, поверните его на ¼ оборота.
ШАГ 9: Плоской отверткой отогните фиксатор корпуса и достаньте замок зажигания вместе со жгутом проводов.
ШАГ 10: Установку следует производить аналогично порядку снятия.
Замок зажигания автомобиля Renault Logan настолько универсален и практичен, что используется в качестве штатной единицы на многих марках и моделях, в том числе Renault Sandero, а также отечественной Lada Largus. Конструкция включает в себя электрический элемент, контактную плату, механический блокиратор, расположенный в правой нижней части. У Renault Logan, как и во многих иных марках, предусмотрено четыре различных положения ключа зажигания:
- S – «полное отключение», но при этом ключ находится в замке;
- A – «на стоянке», для подачи электрического питания на некоторые приборы в салоне и центральной консоли;
- M – «зажигание», происходит активация всех агрегатов и оборудования автомобиля;
- D – режим «старт» и запуск мотора.
Так как основную часть конструкции составляет электрическая контактная плата, реле-выпрямитель, повреждение и нестабильная работа одного из них приводит к выходу из строя целого оборудования. При этом механически он остаётся исправным. Для самостоятельного устранения неполадки потребуется много сноровки, чем владеет далеко не каждый собственник авто. С целью минимизации возможных рисков от непрофессионального вмешательства в процесс ремонта обратитесь в сервисный центр для заказа диагностики.
Признаки, указывающие на необходимость замены
Поломка каждого элемента, обеспечивающего работу стартера, имеет свои характерные особенности. Изменения в работе автомобиля подскажут опытному водителю, что необходима диагностика, последующий ремонт или замена стартера Renault Logan.
Признаки неисправности стартера.
Признак. | Причина. | Способы диагностики и устранения. |
Стартер не запускается. | Проблемы со стороны аккумуляторной батареи. | Проверить качество работы батареи, зарядить. |
Окислились провода и клеммы аккумулятора. | Устранить окись на клеммах, смазать и качественно закрепить все провода и клеммы. | |
Обрыв или повреждение проводки в отсеках, обеспечивающих подачу электроэнергии на стартер. | Проверить качество крепления всех проводов, поврежденные участки заменить, зачистить все контакты и соединения. | |
Сломан замок зажигания. | Заменить замок зажигания. | |
Вышло из строя тяговое реле. | Демонтировать старое и установить новое реле. | |
Не вращается якорь стартера или слишком низкая скорость вращения. | Заряд аккумулятора значительно ниже минимально допустимых показателей. | Обеспечить зарядку аккумуляторной батареи. |
Ослаблены гайки крепления реле. | Подтянуть гайки. | |
Втягивающее реле отключается сразу после включения. | Разряжен аккумулятор. | Зарядить батарею или приобрести новую. |
Неисправен замок зажигания или электропроводка. | Заменить неработающие детали. | |
При включении стартера отсутствует вращение коленвала. | Стартер вышел из строя. | Заменить устройство на новое. |
Стартер включается, но шестерня не выполняет свою функцию. | Повреждены зубья шестерни бендикса. | Устранить повреждения или заменить бендикс стартера, маховик. |
После запуска двигателя стартер продолжает работать. | Заело ключ в замке зажигания. | Отремонтировать или заменить систему замка зажигания. |
Замкнуло контакты замка. | ||
Работа стартера сопровождается сильным шумом. | Не зафиксированы болты крепления стартера. | Подтянуть болты. |
Нарушена работоспособность бендикса. | Установить новый бендикс или заменить стартер полностью. |
Чаще всего неисправности стартера вызваны общим износом устройства. При наличии поломки можно провести диагностику и заменить непосредственно вышедшую из строя деталь, но лучше задуматься о смене стартера целиком. При наличии сильного износа замена одной или нескольких деталей не позволит значительно увеличить срок службы узла. При этом на замену детали или механизма в целом потребуется примерно одинаковое количество времени и усилий.
Срок службы оригинального стартера Рено Логан производителем не указан. При правильной эксплуатации узел может прослужить длительное время. Однако реалии современных дорог и особенности используемых в автомобиле расходных материалов приводят к тому, что замену стартера приходится проводить примерно через каждые 300 тыс. км.
Неисправности катушки и замка зажигания: что предпринять?
Большое значение для работоспособности автомобиля имеет катушка зажигания Рено Логан. При ее неисправности, машину просто не удастся завести, а значит и свои функции транспортного средства она не выполнит. К сожалению, замок зажигания Рено Логан вообще и катушка в частности достаточно часто выходят из строя. О том, как их починить или полностью заменить вы узнаете из статьи.

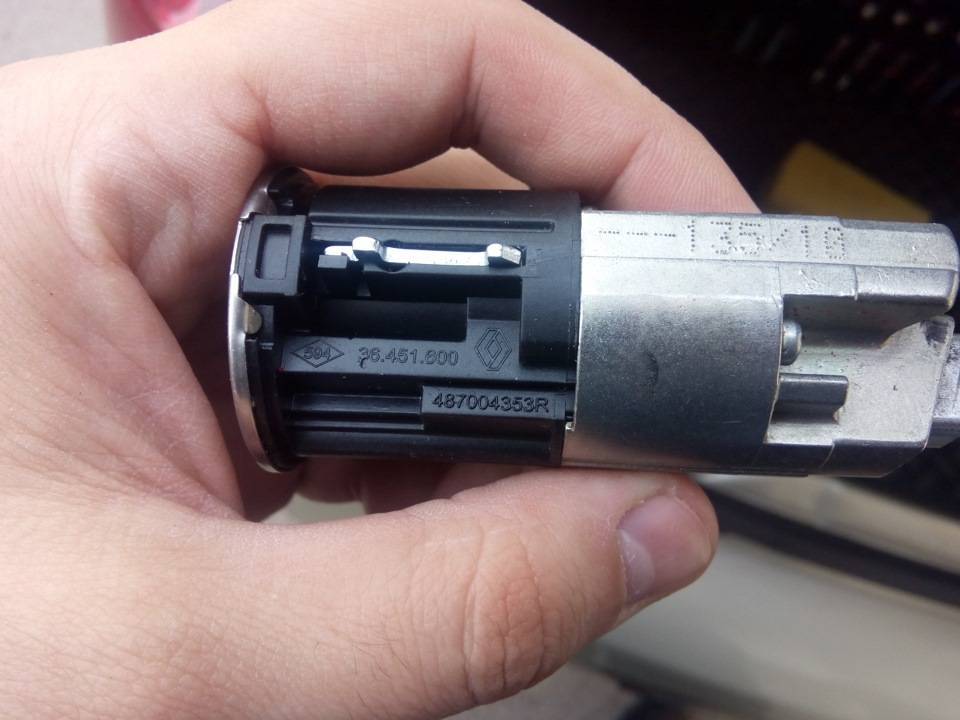

Снятый замок зажигания
Конструктивно, замок зажигания – это электрический элемент в контактной частью и механической блокировкой. Располагается он справа от рулевой колонки. Для управления этим узлом используется ключ.
Замок имеет несколько составных частей и выход любой из них оставляет машину без энергии. Чаще всего возникают проблемы с реле и поломка возвратной пружины.
Ремонт замка зажигания и его замена производится достаточно просто:
- вначале нужно отсоединить минусовую клемму;
- затем открутить вначале первый, а потом второй болты, которые скрепляют две части кожуха;
- теперь вы сможете демонтировать элементы рулевого колеса;
- отключив питание, аккуратно удалите иммобилайзер;
- под приборной панелью находится жгут проводов питания, который нужно демонтировать из держателя и отключить;
- затем, сместив фиксатор, вы сможете отсоединить колодку;
- используя отвертку, выверните блокирующий болт из корпуса замка;
- потом нужно вставить ключ и повернуть его на четверть оборота;
- теперь, отогнув фиксатор корпуса отверткой, вы сможете извлечь замок вместе с проводами.
Как видно, демонтаж данного устройства достаточно не сложен. Установка нового производится в обратном порядке (автор — Ремонт Рено).
Как проверить катушку зажигания?
Модуль зажигания
Если не усложнять объяснения, то катушка (модуль зажигания) представляет собой узел, при помощи которого подается напряжение на свечи. Она преобразует его из низковольтного в высоковольтный импульс.
Проверить работу узла можно несколькими способами. Первый из них подходит, если на вашем двигателе их несколько, как на 16 клапанных вариантах двигателей Рено Логан, Сценик и других. В этом случае непосредственно во время неправильной работы двигателя отключайте катушку.
Если после отключения, работа идет с нарушениями, значит данный узел был работающим. Попробуйте отключить следующий. При отключении не работающей катушки, на работе двигателя это никак не скажется.
Или вы можете проверить на снятой КЗ сопротивление обмоток и измерение между контактами и на выходе на свечу. При этом измерение нужно проводить по очереди на всех узлах. Также посмотрите на состояние электродов свечей, под неисправной катушкой они будут влажными и иметь нагар.
Характерные неисправности узла
Старый модуль с трещинами и следами плавления
Чаще всего поломка катушки зависит от неисправных свечей и высоковольтных проводов. Когда неисправны эти части, возникает большое сопротивление, тем самым вырастает нагрузка на катушку.
Часто причиной поломки является перегрев. Дело в том, что катушка зажигания Рено Меган 2 не находится в безопасном месте, а прямо на клапанной крышке. Так сильно разогревается во время работы двигателя, а вместе с ней и сама катушка. В результате, ее корпус плавится.
Основные признаки неисправности — это неестественно большой расход топлива, неравномерная работа двигателя или кратковременная потеря динамики на ходу. Также, бывает, автомобиль не заводится, то есть происходит блокировка запуска двигателя.
1. Замок в упаковке 2. Модуль, вид снизу 3. Демонтаж замка
Инструкция по ремонту и замене катушки зажигания
Дальнейшая инструкция по замене предназначена для 16 клапанного двигателя. Но вы можете адаптировать ее и для варианта с 8 клапанами, чтобы отремонтировать его.
Нужно делать следующим образом.
Вначале, вам нужно отсоединить от катушки питание.
Затем снимите бронепровода, они же ПНВ
Обратите внимание, что они помечены в соответствии с номерами цилиндров, к которым подведены.
Теперь нужно открутить три болта, которыми закреплена катушка. Если она установлена давно, то они могли заржаветь, так что при откручивании может потребоваться применить силу
Но будьте осторожны.
Теперь нужно просто установить на то же место новую катушку. С ней в комплекте должны были быть три болта. Хотя они могут быть короче, чем старые, все равно используйте их.
Теперь просто подключите бронепровода в соответствии с номерами на катушке
Остается только подключить колодку с проводами и проверить работу двигателя.
Если вы все сделали правильно, проблем с работой двигателя не возникнет и он легко сможет завестись.
Видео «Замена модуля зажигания на Рено Логан»
В этом видео схематично показан весь процесс замены модуля (автор ролика — Ремонт Рено Логан своими руками).
Загрузка …
Как снять замок зажигания Рено Логан
Достаточно часто владельцам Рено Логан приходится сталкиваться с отказавшим замком зажигания. Этот узел не предусматривает возможность ремонта, поэтому далее следует безальтернативная замена. Вот именно над данным вопросом размышляют владельцы этих французских моделей, которых постигла указанная неудача.
Здесь мы рассмотрим подробно, как снять замок зажигания и его личинки, а также осветим вопрос, касающийся правильной разборки узла блокировки руля с целью замены.
Пару слов о замках
Замок зажигания позволяет отпереть водительскую дверь Рено Логан, что предусмотрено производителем с целью большего удобства. Если произошла утеря ключа, то на помощь придет официальный дилер и специализированный сервисный центр. Замок зажигания, впрочем, как и у большинства авто, предусматривает присутствие функции блокировки рулевого колеса. Это реализовано с целью защиты от мошенников, которые будут неспособны украсть автомобиль, не имея с собой специальный ключ.
Износ замка
С течением времени замок зажигания подвергается износу и в один неожиданный момент перестанет исполнять свой функционал. Но это обстоятельство не носит внезапный характер, ведь замок заранее подает сигналы о своем предстоящем крахе. Когда владелец обнаруживает факт проворачивания ключа в замке с повышенным усилием или же ключ совершил полный оборот, то это является прямыми симптомами необходимости замены узла. В качестве небольшой особенности присутствует потребность параллельно с замком зажигания заменить и личинку на водительской двери Renault Logan. Это рациональная мера позволит избавиться от распирающей карман связки ключей.
Замки Рено Логан: замок зажигания и двери
Нередко, владельцы Рено Логан сталкиваются с проблемой неработающего замка зажигания. К сожалению, данный узел практически не подлежит восстановлению. Большая часть владельцев Рено Логан, которых коснулась данная проблема, задаются вопросом, как же поменять замок зажигания и его личинку? Сегодня мы дадим ответ на этот вопрос и расскажем вам, как разобрать систему блокировки руля и произвести ее замену.
Немного о замках
Зачастую ключ затвора зажигания подходит к левой двери водителя, такое совпадение необходимо для удобства входа в автомобиль. В случае утери ключа его можно восстановить у официального дилера или в специализированной мастерской. Замок зажигания в Рено Логан, как и в других автомобилях, выполняет функцию блокиратора руля, другими словами мошенники, не используя специальный ключ, не смогут угнать ваш автомобиль.
Износ системы затвора
К сожалению, со временем интенсивной эксплуатации личинка изнашивается и приходит в негодность. Конечно, затвор дает позывы на то, что он уже изношен. Если вы с трудом проворачиваете ключ, или он проворачивается по кругу, – это и есть позыв на то, что затвор уже изношен, и его пора менять. Есть небольшая, но важная особенность – это то, что с замком зажигания придется заменить и личинку двери. Это нужно для того, чтобы вы не носили с собой связку ключей – один для двери, а другой для зажигания. Но обо всем поговорим в последовательности, начиная со снятия самого узла.
Демонтаж узла замка зажигания
Для того, чтобы снять весь агрегат на Рено Логан, нам понадобится около 20-ти минут времени и минимальный набор инструментов.
- торцовый ключ торкс – т20,
- плоская отвертка,
- торцовый ключ для снятия руля.
Это минимальный комплект инструментов, которым вы должны обладать на момент данного ремонта.
Весь процесс начинается со снятия рулевого колеса Логан. Для этого нужно просунуть плоскую отвертку в отверстие с задней стороны рулевого колеса и надавить на металлическую защелку. Эта операция проводится с обеих сторон руля. Таким образом, мы снимаем подушку безопасности и вынимаем штекер. После того, как вы сняли кожух подушки безопасности, открутите центральный болт, удерживающий рулевое колесо, после чего снимите руль. Далее пошагово разбираем процесс демонтажа замка зажигания.
Для начала снимите кожух рулевой колонки, сделать это можно, открутив по периметру несколько болтов под торкс Т20. Тем же ключом откручиваем болт, удерживающий сборку затвора. Отсоединяем электрический разъем, находящийся на поперечном усилителе вашего Рено Логан. Вставляем ключ в личинку и проворачиваем его во второе положение, после чего отверткой поддеваем металлические защелки и постепенно вытаскиваем всю сборку вместе с проводкой
Внимание, проводку нужно освободить, отстегнув пластиковые держатели
Демонтаж всей конструкции можно считать завершенным, установку новой детали проводим в обратной последовательности.
Совет
При покупке новой детали обратите свое внимание на качество изготовления, лучше купить оригинал
Разбираем дверь
Для замены замка двери нам необходимо снять ее обшивку.
- После демонтажа дверной карты снимаем стекло.
- Отсоедините тягу замка из держателя рукоятки.
- Надавив на пластиковые фиксаторы, отсоедините тягу блокировки двери.
- Также отсоединяем еще две тяги, отвечающих за работу данного механизма.
- Откручиваем три болта, крепящих замок к торцу двери.
- Проведите всю сборку в технологическое отверстие, отсоединив электрическую колодку, извлеките весь агрегат.
- Снимите тягу дверной ручки и установите ее на новую деталь, после чего всю сборку устанавливаем в обратном порядке.
Внимание! При демонтаже дверного стекла будьте осторожны, так как малейшая оплошность приведет к необратимым последствиям
Подведем итоги
Несмотря на износ замков в автомобилях Рено Логан, инженеры упростили процесс их замены, что является весьма благородным делом. Как мы выяснили, производить замену данных деталей можно своими силами
Соблюдайте осторожность и придерживайтесь правил техники безопасности. К любому ремонту подходите основательно, а также тщательно осматривайте деталь перед ее демонтажем
Конструктивные особенности
Первоначально колонка рулевой системы имела вид вала с определенным числом соединений шарнирного типа (последние закрываются пыльниками). Со временем конструкция колонок совершенствовалась, но в большей части она так и осталась неизменной. В основе узла следующие детали:
- Рулевой вал.
- Кожух крепежа выключателя зажигания.
- Корпус.
- Монтажная втулка.
- Контакты.
- Элементы фиксации — болты, пружинки, шайбы и прочие.
Многие интересуются, сколько по времени потребуется на ремонт или замену неисправной колонки. Здесь все зависит от знания конструктивных особенностей системы, наличия под рукой деталей под замену и инструментов.
Основа колонки — вал рулевого колеса, который спрятан в корпусе. Его задача заключается в передаче вращения к механизму поворотного типа. Сколько вращений сделано рулем, столько оборотов делает и сам вал. Благодаря этому движению, передние колеса поворачиваются в нужном направлении.
При изготовлении рулевого вала применяется сталь, что обеспечивает максимальный ресурс узла и упрощает процесс обслуживания. При этом задача рулевой колонки не столько управляющая, сколько вспомогательная. Именно на ней размещены различные переключатели, выключатели, указатели поворотников, блокировки и прочие механизмы.
На современных авто рулевые колонки в дополнение оборудуются энергопоглощающими изделиями. В случае столкновения с другим транспортным средством или стационарным препятствием рулевая колонка деформируется и складывается. Благодаря этому, снижается риск получения травмы. Это весьма актуально. Достаточно вспомнить, сколько случаев известно истории, когда именно колонка становилась причиной смертельной травмы. Сегодня же эти риски сведены к минимуму.
Для правильной работы механизма ключевое значение имеет своевременность ремонта и замены неисправных деталей
При этом важно правильно протягивать болты, винты и гайки (рекомендуемый момент должен соблюдаться). Кроме того, в рулевой колонке Рено предусмотрено блокирующее руль устройство, что должно быть учтено в процессе демонтажа
Многие интересуются, сколько может весить рассматриваемый рулевой механизм. Если брать стандартную комплектацию, то этот параметр составляет около 8 килограмм. При этом на других моделях этот параметр может быть иным.
Как заменить глушитель на «Рено Логан»
Процедура замены глушителя не должна вызывать каких-либо сложностей. Единственный важный нюанс — это выбор нового качественного глушителя. Чтобы новое изделие служило долго, необходимо заранее узнать о критериях выбора «глушаков» и их стоимости:
- итальянский производитель Atiho предлагает простые и доступные глушители из обычной стали. Служить они будут не очень долго, зато и стоят недорого — от 2 до 3 тыс. руб. в сборе;
- глушители Miles стоят чуть дороже — до 3,5 тыс. руб., однако и срок службы у них будет достигать 6–7 лет, так как они выполнены из стали с покрытием из алюминия;
- оригинальные изделия производства Renault стоят дороже всего — до 8 тыс. руб., так как выполняются из нержавеющей стали и поэтому будут служить не менее 10 лет.
Подготовка инструментов для работы
Чтобы замена глушителя прошла максимально быстро, нужно заранее подготовить нехитрый набор инструмента. В набор входят два рожковых ключа на 10 и плоская отвёртка с тонким лезвием. Ключи понадобятся для откручивания гаек, а отвёртка может пригодиться в том случае, если трудно будет руками снять глушитель с резинок.
Видео: замена глушителя целиком
Демонтаж глушителя своими руками
После того как будет подготовлен доступ к днищу автомобиля, можно приступать к работе.
Рекомендуется для безопасного снятия глушителя придерживаться следующих правил:
- Открутить четыре болта, которыми штаны глушителя крепятся к выпускному коллектору.
- После этого отсоединить разъём кислородного датчика — можно убрать его в сторону, чтобы не мешал.
- Снять резиновые подвески по всей длине труб. После чего аккуратно опустить глушитель вниз и вытащить из-под машины.
Расположение
Сразу стоит отметить, что в Рено логан 1.6 и 1.4 замена осуществляется не совсем идентичным образом. Разница этих машин заключается только в месторасположении фильтрующего элемента. Еще один нюанс. Дело в том, что авто, где объем силового агрегата составляет 1.4 литра, выпускаются по сей день. Что касается Renault Logan с мотором 1,6, этот силовой агрегат перестали использовать еще в 2006 году.
Так где находится необходимый элемент? Если говорить про машины, появившиеся в продаже после 2006, тогда нужно искать его в топливном баке. Примечательно, что ставится он совместно с бензиновым насосом.
Если говорить про более ранние модели, здесь все немного проще. Фильтр находится в месте, где из бака выходят трубки, по которым движется горючее.
Приступаем к разборке двери
Чтобы заменить замок в дверной панели Рено Логан потребуется демонтаж внутренней обивки.
- Сняв карту, переходим к демонтажу стекла.
- Высвобождаем замочную тягу из держателя рукоятки отпирания.
- Оказав надавливающее воздействие на фиксаторы, производим отсоединение тяги, позволяющей заблокировать дверь Рено Логан.
- Не забываем высвободить еще пару тяг, входящих в комплекс замочного узла.
- Сам замок побеждается путем откручивания трех болтов, его удерживающих.
- Извлечение узла производим через специальный технологический проем в дверной панели, не забыв отсоединить подводящую проводку.
- Тягу, подходящую к дверной ручке, также снимаем и устанавливаем на новый замочный узел.
Сборка осуществляется посредством таких же манипуляций, носящих обратный характер.
Renault Logan: Как выглядит неисправность контактной группы замка зажигания
Это пока единственная «поломка» моего Логана за вот уже почти два года эксплуатации. Случилась летом 2015 года. Хотя, эта неисправность не препятствовала использованию машины по прямому назначению, лишь слегка затрудняла
А выглядело это вот так:
В двух словах, бензонасос в порядке, стартер крутит (при этом гаснет экранчик с уровнем топлива и температурой на панели), а машина не заводится. Отпускаешь ключ, пробуешь заново — все хорошо. Такая оказия случалась в основном «на холодную», после некоторого более-менее продолжительного времени простоя (с заглушенным двигателем). От получаса и далее. Если заводиться после минуты-трех-пяти, то такого не наблюдалось.
Авто-электрик сразу обратил внимание на факт гаснущего экрана БК, и полез смотреть контактную группу
ZoomКонтактная группа без личинки замка
Сняли ее, рассмотрели и приговорили к замене, потому что выглядела она так:
Электрик назвал это как-то в духе «контакты опустились», и объяснил, что питание на этот провод (контактную группу) идет без реле, напрямую. Из-за этого и получается износ. Сам я не специалист в этой области, поэтому конкретный механизм износа объяснить не смогу.
Так или иначе, нашли на авторынке отдельно ее с замком и ключом) производства ASAM. Нашли не сразу, т.к. по умолчанию она продается вместе с личинками всех замков и двумя ключами. Сейчас понимаю, что надо было брать оригинал — потому что у аналога несколько иная конструкция.
ZoomОригинальная деталь
ZoomПрорезь оригинала
А именно, в оригинале вот эта белая окружность в центре «насадки» на контактную группу — имеет плоскую прорезь, в которую входит плоский же штырек из личинки замка.
ZoomЛичинка
ZoomЛичинка, соединенная с контактной группой
В общем личинка имеет аналогичный по форме выступ/штырек и крутит им контакты в контактной группе ))
А вот в аналоге от ASAM оказалось, что эта прорезь не прямоугольная, а вообще треугольная. И никак не стыкуется с оригинальной личинкой. Единственный вариант (на мой взгляд) — это надо было разобрать ее, добраться до контактов и попробовать нахлобучить на них крышку от оригинала с прямоугольной прорезью. Но как-то эта идея умерла в зародыше, по ряду причин: корпус ее несколько отличался от корпуса оригинала, поэтому был риск что не срастется; плюс снимается и одевается эта крышка тяжеловато, сплошь тонкие пластмассовые защелки — боялись сломать.
Поэтому пришлось ставить уже комплектом — новую контактную группу и новую личинку. Заодно поставили реле «световое» перед зажиганием (купил в автозапчастях, около 80 руб.). Теперь у меня два ключа — один от зажигания, второй от всего остального)).
Мораль — надо было не экономить, брать сразу оригинал. Возможно, там можно было бы заменить только контактную группу и она подошла бы к старой личике замка. А вообще, конечно, это современные реалии — вместо по сути, пучка проводов с парой разъемов — автовладелец вынужден покупать дополнительно все замки и менять еще и их. А передние меняются со снятием дверных обшивок, к слову…
