Снятие и замена прикуривателя на Лада Гранта своими руками

Как снять прикуриватель на Гранте

Первым делом, как и при работах с любым компонентом электроборудования автомобиля, нужно отключить питание аккумулятора и только после приступать к снятию прикуривателя. Аккуратно отгибаем края чтобы пластиковые выступы не мешали, освобождаем металлическую личинку. Затем необходимо снять центральную консоль торпеды.

Видео снятия центральной консоли Гранты

Основные проблемы, связанные с отказом в работе прикуривателя на легковом автомобиле Лада Гранта, заключаются в том, что большинство неопытных водителей начинают использовать гнездо прикуривателя не по назначению, а в качестве розетки для подсоединения различных дополнительных устройств, которым нужно бортовое питание напряжением в 12 вольт. При этом, эти водители, не имеют элементарных знаний о безопасном пользовании гнездом прикуривателя.

Во-первых, водители Лады Гранты должны знать, что электрическую цепь прикуривателя, а также звукового сигнального набора, замка багажника и коробки передач защищает предохранитель F20 (15А, цвет синий), расположенный в монтажном блоке в передней панели салона слева от рулевой колонки. А это значит, что суммарная мощность потребителей запитанных через этот предохранитель не должна превышать 180 ватт (15А х 12В = 180Вт).

Поэтому водитель, должен поинтересоваться, какова потребляемая мощность устройства, которое он хочет подсоединить к гнезду прикуривателя. Если эта мощность больше 180 ватт (например, компрессор для накачки шин), то при его подключении к гнезду прикуривателя сила тока в цепи будет больше 15 ампер и предохранитель F20 перегорит. Устанавливать вместо сгоревшего предохранителя, другой, но рассчитанный на большую силу тока, нельзя, так как это может привести к сильному нагреву проводов, плавлению изоляции и пожару.

Во-вторых, водителям Лады Гранты необходимо знать, что в автомобилестроении нет единого стандарта на размеры гнезда прикуривателя ни по диаметру, ни по его глубине. Поэтому и штекера дополнительных устройств, также будут отличаться по размерам. Если на вашем дополнительном устройстве, которое Вы хотите подключить к гнезду прикуривателя, штекер имеет чуть меньший диаметр, то это обычно приводит к короткому замыканию в гнезде прикуривателя и перегоранию предохранителя F20.

Связано это с конструкцией гнезда прикуривателя, где плюсовой и минусовой контакты в одном месте располагаются очень близко друг от друга и неправильно вставленный штекер меньшего диаметра, встав наперекос в гнезде своим боковым контактом, замыкает контакты гнезда прикуривателя, в результате чего и происходит короткое замыкание. Поэтому, прежде чем приобретать дополнительное устройство, необходимо убедиться, что его штекер плотно садится в гнездо прикуривателя.

В автомобиле Лада Гранта блок, где находятся предохранители, является весьма важным элементом, обеспечивающим безопасность бортовой электрической сети. Без этого узла любой токоприемник способен получить повреждения при возникновении эффекта короткого замыкания в электрических магистралях. В числе вероятных последствий таких неприятных явлений, как которое замыкание, на первом плане присутствует возгорание проводки

Ввиду этого процесс монтажа блока предохранителей характеризуется особой важностью. Водитель должен знать, где находятся в его авто предохранители

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

• Наличными при получении
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

• Наличными при получении
• Кредит, рассрочка
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Так как предстоит очередное неблизкое путешествие своим ходом, озадачился доработкой салона своей Калины (11173, универсал, первое поколение). По опыту предыдущих поездок могу сказать, что в салоне не хватает розеток для зарядки телефонов, ведь как-никак четыре человека, а следовательно четыре телефона, мой выполнял функцию навигатора, а зарядка одна – в прикуривателе. Та же история с подстаканниками, взять на заправке горячий кофе на всю компанию и двинуться в путь – уже целая история. Если ты пассажир ещё куда ни шло, водитель же должен владеть особыми навыками по поглощению горячих жидкостей, и при этом оставить салон машины сухим и чистым.

Во втором поколении этих машин проблема решена – есть и штатные подстаканники, а в зависимости от комплектации и дополнительные розетки, но что-то новую машину я брать пока не собирался Есть масса разных вариантов доработки салона. На том же Aliexpress можно заказать навесные подстаканники, дополнительные разветвители питания на прикуриватель. Всё это может быть удобно. Может быть. Но, как мне кажется, совершенно неудобно в хранении и не эстетично.

Есть варианты сделать конструкцию постоянной, то есть врезать дополнительные прикуриватели в панели салона и в электрическую сеть, а подстаканники получить путём установки тоннеля от той же Гранты или Калины-2. Что меня отталкивает от этого варианта? Во-первых, нужно дорабатывать сам тоннель, врезать в него корпус прикуривателя, куда-то заталкивать диагностический разъём и колодку с предохранителями. Во-вторых, покупать новый кожух рукоятки КПП. Короче, путь затратный, и нужен очень большой напильник.

Секреты выбора разветвителя прикуривателя

При покупке устройства учтите следующие параметры:

1. Корпус – первое, что бросается в глаза при выборе устройства. Здесь можно выделить следующие виды конструкций:

цельные. Особенность такого устройства – жесткое соединение центрального штекера (вставляется в гнездо прикуривателя) и колодки. Преимущества – доступная цена, конструктивная простота, надежность.

Минус в том, что установить прибор вы сможете лишь в одно положение, связанное с сами прикуривателем. Если поменять позицию гаджета, то подключение нескольких устройств станет невозможным, либо усложнится. Кроме этого, основному гнезду приходится выдерживать не только разветвитель, но и всю подключенную к нему коммутацию;

шарнирные. Такие устройства обладают большей «гибкостью» за счет специального шарнира, соединяющего основной штекер и колодку с розетками. Главное преимущество – возможность измерения угла наклона или поворота, в зависимости от желания водителя. Благодаря особой конструкции, нагрузка на гнездо снижается, но все равно остается слишком большой;

шнуровые – один из наиболее удобных вариантов. Такой разветвитель работает как удлинитель. В отличие от предыдущих видов устройств, его можно расположить в любом удобном месте, к примеру, под передней панелью. Минус лишь один – наличие шнура, который обязательно пойдет по салону. Но если аккуратно все уложить и закрепить, то данный нюанс, как правило, не вызывает неудобств.

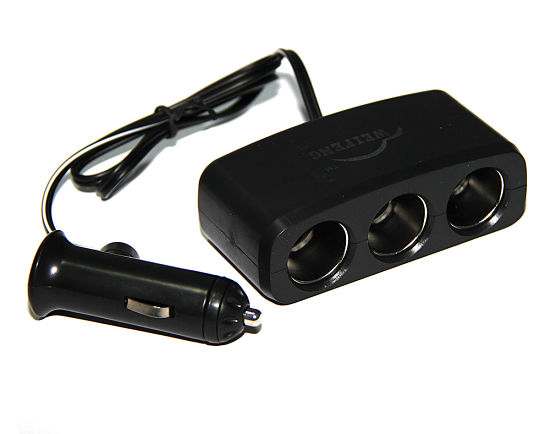

Шнуровой разветвитель прикуривателя

2. Нагрузка

На этот параметр мало кто обращает внимание, а зря. В некоторых устройствах число разъемов может достигать 3-5

Кроме этого, многие производители доставляют дополнительно разъемы USB в количество от 1 до 4 штук. Если занять все гнезда одновременно, то прибор может не выдержать. Да и сам прикуриватель не всегда рассчитан на подобную нагрузку. Итог – перегорание предохранителя в разветвителе или общего предохранителя, питающего прикуриватель вашего авто.

В большинстве моделей максимальная нагрузка составляет от 5 до 15 Ампер. Идеальный вариант – «золотая середина», то есть 10 А. Но это не значит, что в «удлинитель» необходимо загружать на 100%. Включайте только те приборы, которые действительно необходимы на данный момент, «дозируйте» нагрузку.

Немаловажный момент – сила тока USB разъема. Как правило, производители ставят стандартные выхода с параметром в 500 мА. В более дорогостоящих устройствах номинальная сила тока может достигать 1 или 2 А

Но здесь важно понять, что при токе 0,5 А можно заряжать телефон или планшет только в режиме ожидания. Если же во время зарядки еще и пользоваться устройством, то 0,5 А точно не хватит

Чтобы не ограничивать себя в возможностях лучше покупать устройства с одно- или двухамперными USB.

Как снять прикуриватель на Гранте

Первым делом, как и при работах с любым компонентом электроборудования автомобиля, нужно отключить питание аккумулятора и только после приступать к снятию прикуривателя. Аккуратно отгибаем края чтобы пластиковые выступы не мешали, освобождаем металлическую личинку. Затем необходимо снять центральную консоль торпеды.

Видео снятия центральной консоли Гранты

После этого на зеленом пластиковом корпусе с помощью отвертки нажимаем верхний фиксатор, и пробуем немного вытаскивать основание прикуривателя наружу. Теперь необходимо попытаться отсоединить разъем и полностью вытягиваем прикуриватель Гранты .

Расположение предохранителя прикуривателя в монтажном блоке нового образца

Тут весьма интересная ситуация. В духе АвтоВаза. Снимите крышку монтажного блока и Вы увидите схему расположения предохранителей и реле, которая не будет иметь ничего общего с реальностью.

Схема на крышке монтажного блока, очередная шарада от АвтоВаза

И тут конструкторы АвтоВаза преподнесли нам сюрприз.

Большинство предохранителей гранты расположены в монтажном блоке в салоне автомобиля. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне накладки панели приборов, которая закрывает место установки предохранителей. Там же для предохранителей указана сила тока. Слева от монтажного блока Lada Granta могут быть установлены дополнительные реле.

Автомобили ВАЗ 2190, ВАЗ 2191 — 2011, 2012, 2013, 2014, 2015 года выпуска.

Рассмотрены также автомобили Лада Гранта Лифтбек, Гранта Люкс, Гранта стандарт, Гранта Норма.

Где находится монтажный блок у гранты.

В салоне. Монтажный блок предохранителей и реле установлен в панели приборов с левой стороны.

1. Потянув, снимаем накладку панели приборов

2. По номеру внутренней стороны накладки находим предохранитель неисправной цепи

3. С помощью пинцета извлекаем неисправный предохранитель

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние пре­дохранителя можно при помощи омметра или контрольной лампы.

Схема расположения предохранителей и реле в монтажном блоке.

Расшифровка предохранителей и реле в монтажном блоке лады гранты.

Предохранители

Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки

Благодаря этому обеспечивается безопасность проводки электрической автомобиля и это также позволяет возгораний избежать электропроводки в случае короткого замыкания либо-какой цепи.

Монтажный блок предохранителей на лада автомобиле гранта расположен в левой части приборов панели.

Расположение монтажного блока предохранителей Гранта Лада.

Предохранители Лады Гранта имеют меньшие несколько габариты нежели предохранители предыдущих ВАЗ моделей 2110-12, 2114-15. Также их количество увеличено теперь до 32-х. Ниже приведено описание каждого защищаемые и предохранителя им цепи на автомобиле Лада Гранта.

монтажного Расположение блока предохранителей Лада Гранта.

расположения Схема предохранителей в монтажном блоке Лада Таблица.

Гранта предохранителей Лада Гранта и защищаемые узлы ими автомобиля. Помимо основных предохранителей на Лада автомобиле Гранта имеется дополнительный блок предохранителей силовых, который находится в моторном отсеке. данного Крышка блока сдвигается вверх и снимается.

блока Расположение силовых предохранителей на Лада Гранта.

Внимание! Не допускается использование отличающихся, предохранителей по номиналу от значений, указанных в таблице. может Это привести к короткому замыканию в электропроводке, Если

пожару Вы обнаружили, что сгорел какой-предохранитель либо, не торопитесь заменять его на новый. сначала Необходимо убедиться в исправности приборов, защищаемых предохранителем этим. Если установленный новый предохранитель выходит повторно из строя, то обратитесь к автоэлектрику. Ни в коем пытайтесь не случае установить на место повторно сгоревшего новый предохранителя, с большим номинальным током. Это привести может к пожару и выгоранию электропроводки.

Блок предохранителей Лада Гранта является такой деталью, важность которой очень сложно переоценить. Именно благодаря ей обеспечивается безопасность электрической проводки транспортного средства

Ведь вполне возможно, что небольшое перенапряжение в одной из электрических цепей спровоцирует короткое замыкание. А когда речь идет о коротком замыкании, то реально и такое неутешительное развитие событий, как возгорание проводов. Поэтому установка монтажного блока предохранителей — обычная и в то же время крайне необходимая мера безопасности.

Как заменить лампу в прикуривателе?

Розетка оснащена подсветкой, что весьма удобно. Однако лампа может перегореть, после чего ее нужно заменить исправным осветительным элементом.

Рассмотрим подробней. Как это сделать в LADA Kalina?

1. Соблюдая традиции безопасности, отключаем аккумулятор.
2. Обнаруживаем блок с предохранителями, из которого необходимо вынуть плавкую вставку под маркировкой «F20».
3. «Побеждаем» саморезы, которые призваны удерживать кожух рычага трансмиссии и тоннеля. Для удобства действий рекомендуем перевести трансмиссию в позицию 4-й передачи.
4. Теперь нужно поддеть устройство, прикладывая усилие к зеленому светофильтру, после чего оно «выходит» наружу.
5. Чтобы отсоединить зажимы, потребуется повернуть элемент по ходу стрелки часов.
6. Переходим к демонтажу металлической основы.
7. Далее подлежит извлечению корпус (окрашен в зеленый цвет).
8. Обнаруживаем патрон. В нем, естественно, располагается лампа.
9. Наконец-то ее можно заменить.
10. Сборку выполняем, конечно же, в обратном порядке.

Помощь окажет видео, где приведен алгоритм манипуляций.

Выбор прикуривателя

Не многие автомобилисты и владельцы Лада Гранта знают, что кроме стандартного ВАЗовского прикуривателя существует еще несколько аналогов этой детали.

Прикуриватель в сборе

Рассмотрим, какие каталожные номера, и наименования запасной части:

1. Оригинальный артикул прикуривателя делится на 3 части: 1. Подвижная часть прикуривателя (21230-3725200-00); 2. Патрон прикуривателя (21230-3725100-00); 3. Кольцо подсветки прикуривателя (21230-3725400-00). Как видно по каталожному номеру на Ладе Гранте установлена деталь с Нивы Тайга.

Обе детали идеально становятся в посадочное место и не требуют доработок или переделки крепления.

Причины выхода со строя прикуривателя

Существует несколько причин выхода со строя прикуривателя Лада Гранта:

• Короткое замыкание, вызванное сбоем бортовой сети.

Оплавленный прикуриватель (напомним, что в первых версиях Лада Гранта нельзя вставлять в прикуриватель ничего, кроме самого прикуривателя)

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Второй прикуриватель в салоне автомобиля

Самый простой способ, пожалуй, это установка прикуривателя вместо розетки для переносной лампы. Кто не знает, находится она немного ниже иммобилайзера. Постоянный «плюс» в ней уже есть, нужно лишь снять розетку (не забыть отключить АКБ), немного увеличить диаметр с 25мм до 26мм и установить дополнительный прикуриватель в гнездо.

прикуриватель в тоннель ВАЗ 2110
установить сразу несколько прикуривателей

Разместить второй прикуриватель рядом со штатным или под иммобилайзером тоже не проблема:

Дополнительный прикуриватель в багажник

Кто читал комплектации иномарок могли заметить пункт: второй прикуриватель в багажнике автомобиля. Он выступает в качестве розетки, в которую можно подключить различные приборы, которые могут пригодиться в дороге.

Зачем нужен прикуриватель в багажнике автомобиля ? Многие пользуются автомобильным пылесосом, компрессором, холодильником, инвертором, фонариком и т.д.

Подключение прикуривателя в багажнике аналогичное (параллельно штатному или отдельная проводка от АКБ через предохранитель).

В качестве розетки в багажнике может выступать как обычный прикуриватель, так сразу и тройник о котором шла речь выше.

Видео инструкция

Иногда требуется полная замена устройства. Для этого необходимы запчасти и стандартная отвертка. Порядок работ выполняется так.

1. Открываем капот, находим аккумулятор и снимаем с него минусовую клемму.
2. Выкручиваем три болта крепления вокруг рукоятки стояночного тормоза, что расположен поверх центрального тоннеля. Осуществляем демонтаж концевика ручного тормоза.
3. Выкручиваем задний саморез крепления, а также дополнительные шурупы по бокам.
4. Снимаем чехол с рычага коробки передач, а затем поднимаем чехол тоннеля.
5. Отключаем штекер с питанием, приходящий на цепь электропроводки.
6. Нажимаем специальные защелки, удерживающие сам прибор. После того, как он выскочит, можно его заменить.
7. Далее устанавливаем новую деталь на Лада Калина и осуществляем процесс обратной сборки.

Расположенное ниже видео поможет понять, где находится, а также как заменить предохранитель прикуривателя модели Лада Калина.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА ВЫПУСКА

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.

Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

2. Вот и сам монтажный блок.

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать самодельные предохранители или с увеличенным номиналом.

Монтажный блок реле и предохранителей Калины.

Монтажный блок реле и предохранителей Лады Калины находиться с левой стороны, за панелью управления наружным освещением. Чтобы добраться до предохранителей и реле, нужно потянуть за выступ на левой стороне панели приборов и открыть крышку монтажного блока.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем

2. Монтажный блок Лада Калина.

Расшифровка реле и предохранителей в основном блоке Лады Калины.

К1 – реле омывателя фар;К2 – реле включения цепи стеклоподъемников;КЗ – реле включения стартера;К4 – дополнительное реле (реле зажигания);К5 – реле включения указателей поворота и аварийной сигнализации;Кб – реле включения омывателя и очистителя ветрового стекла;К7 – реле включения дальнего света фар;К8 – реле включения звукового сигнала;К9 – реле включения передних противотуманных фар;К10 – реле включения обогрева заднего стекла;К11 – реле включения цепи обогрева передних сидений;К12 – резервное реле.

Где находится предохранитель прикуривателя

Распространенная причина, по которой устройство перестает работать – перегоревший защитный элемент. Сила тока в самой цепи точно фиксирована, и ее значение не должно превышать показатель 15 ампер. При подключении мощных устройств или коротком замыкании, предохранитель перегорает, из-за чего прикуриватель ВАЗ перестает работать. На то, что требуется поменять именно этот элемент, будут указывать косвенные причины. Предохранитель отвечает за:

• звуковой сигнал;
• замок багажного отделения;
• иммобилайзер, это значит, что при выходе из строя владелец не заведет машину.

Чтобы сменить нерабочий предохранитель прикуривателя, необходимо добраться до монтажного блока. Он расположен в салоне под декоративной панелью, слева от рулевой колонки. Предохранитель прикуривателя удерживают пять пластиковых фиксаторов.

1. Отсоединяем их и добираемся до тыльного пространства.
2. Вытаскиваем штекер крепления к кнопке открытия багажного отделения. Теперь можно полностью снимать панель.
3. Получаем доступ к монтажному блоку, где также расположен пинцет, позволяющий быстро вытаскивать защитные элементы.

У модели Лада Гранта есть два варианта блока предохранителей – старый и новый. Если авто первых годов выпуска, то потребуется заменить элемент за номером F20. Схема монтажного блока более новых моделей предохранителя прикуривателя отличается от предшественника. Здесь следует поменять элемент F27. https://www.youtube.com/watch?v=O0YBWpqu1Rk Предохранитель обязательно должен быть номиналом 15 ампер. При установке защитного элемента с большим сопротивлением могут возникнуть проблемы. Если сила тока в цепи будет превышать предельно допустимое значение, то оплавятся кабели, что чревато коротким замыканием или возгоранием проводки и сгоревшим предохранителем.

Причины выхода из строя прикуривателя на Лада Гранте

Неисправность может возникать по разным обстоятельствам. Среди самых распространенных причин, по которым прикуриватель на автомобиле Лада Гранта не работает, выделяют.

1. Перегоревший предохранитель. Такое случается из-за подключения большого количества устройств в разъем. Суммарная мощность подключенных приборов не должна превышать 180 Ватт (15*12=180). Иначе перегорит предохранитель прикуривателя. Для моделей АвтоВАЗа предусмотрены разные защитные элементы (Гранта – F20/F27, Калина – F18, Приора – F13). Номинал предохранителя обязан соответствовать значению, указанному производителем.
2. Плохой контакт. Со временем на усиках металлического патрона появляются окислы или ржавчина, что приводит к плохому соединению. Для исправления ситуации достаточно вынуть прикуриватель, проинспектировать состояние его контактов, обработать их надфилем от ржавчины или окислов.
3. Обрыв проводки. К устройству приходят три провода, пайка которых со временем отпадает. Для выявления неисправности потребуется мультитестер.
