Как снять и заменить катушку зажигания на ВАЗ-2114 своими руками

Правила пользования замком

  1. Положение 0 — фиксированное. Ключ зажигания можно из этого положения вынуть. В этой позиции могут работать приборы наружного освещения, в том числе и противотуманные фары, освещающие дорогу впереди автомобиля. Работает система аварийной сигнализации, можно пользоваться дальним и ближним светом, включать аудиосистему.
  2. Положение 1 — фиксированное. Ключ вынуть из этого положения невозможно. Зажигание включено. Электрическое питание подается в этом случае ко всем энергопотребителям автомобиля, за исключением стартера. Если оставить ключ надолго в этом положении, можно разрядить аккумуляторную батарею. Перед включением стартера рекомендуется несколько секунд выдержки ключа в этой позиции. За эти секунды электрический бензонасос создаст в топливной системе нужное давление, что значительно облегчит запуск двигателя, особенно холодного.
  3. Положение 2 — включение стартера. Ключ в этом положении не фиксируется. Если его отпустить, он возвращается в положение 1.

В положении включения стартера нельзя держать ключ более 10 секунд. Если двигатель не запустился, нужно сделать перерыв 10-15 секунд и повторить попытку. При работающем двигателе нельзя удерживать ключ в этом положении. Во время движения машины Калина запрещается вынимать ключ из замка. Если сделать это, произойдут отказ рулевого управления вследствие блокировки рулевой колонки и резкое ухудшение функционирования тормозной системы.

Если в процессе эксплуатации автомобиля ключ останется в замке, то при открытой дверце водителя раздастся непрерывная трель, сигнализирующая об этом. Если зажигание полностью выключено и ключ вынут из скважины, но включены габаритные огни, то при открытой дверце водителя будут раздаваться короткие звуковые сигналы. Замок способен осуществлять блокировку включения стартера во время работы двигателя.

  • непосредственно ключа зажигания;
  • ключа для замков багажника и всех дверей;
  • пульта дистанционного управления;
  • ключа иммобилизатора АПС-6.
  • ключ зажигания;
  • ключ багажника и дверных замков;
  • ключ обучения иммобилизатора АПС-6.

Источник

Неисправности модулей зажигания на ВАЗ-2110. Диагностика своими руками

Если этого не происходит, с мотором начинаются проблемы:

  • падение мощности;
  • высокий расход бензина;
  • провалы при разгоне;
  • нестабильные холостые обороты;
  • отказ двигателя при запуске.

Признаки

  • Если одна из катушек модуля полностью выходит из строя, то не работают два цилиндра . Это хорошо заметно даже невооружённым глазом — двигатель лихорадит на холостых, пуск затруднён, заоблачный расход топлива, потеря динамики.
  • Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии. Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя. Если искры нет или она слабая, меняем свечу на заведомо рабочую.
  • Если это ни к чему не привело, проверяем высоковольтные провода . Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.

Как проверить модуль зажигания?

  1. В первую очередь внимательно осматриваем корпус модуля. На его поверхности не должно быть сколов, прогаров и трещин. Модуль с повреждённым корпусом меняется без разговоров.
  2. В том случае, если нестабильная искра только на 1-4 или на 2-3 цилиндрах, наверняка повреждена одна из катушек модуля. В любом случае, будем проводить комплексную проверку устройства. Для этого нам будет нужен обычный мультиметр .

Мультиметр для проверки модуля зажигания.

Порядок диагностики

Порядок диагностики может быть таким:

  1. Отключаем от модуля коннектор с сигнальными проводами.

Снимаем коннектор с модуля, немного отведя фиксатор и потянув за провод.

Проверяем напряжение между выводом 15 и «массой» колодки.

Схема проверки первичных обмоток.

Схема проверки вторичных обмоток.

Схема проверки модуля на КЗ.

Ошибки

Неисправность модуля можно определить и с помощью сканера ошибок. Коды ошибок, связанных с модулем, такие:

  • Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004 — пропуски в искрообразовании, может быть виноват как сам модуль, так и свечи, высоковольтные провода или ЭБУ;
  • Р-0351 — не работает катушка 1-4 цилиндров;
  • Р-0352 — не работает катушка 2-3 цилиндров.

Возможно, что не работают свечи или пробиты высоковольтные провода, но если мы изначально их продиагностировали, тогда вина полностью лежит на модуле зажигания. В этом случае можем отремонтировать его самостоятельно, либо купить новый, что быстрее, проще и гарантирует бесперебойную работу системы зажигания. Удачной всем работы, крепкой искры и добрых дорог!

Рубрика: БМВ

Автомобили BMW доставляют массу удовольствия от вождения во многих отношениях — в том числе и за рулем. И тот факт, что инженеры BMW способны создавать эффективные агрегаты, известен не сегодня. Мы советуем, какие из них заслуживают внимания. Любой, кто когда-либо имел удовольствие от вождения BMW (особенно с мощным двигателем), редко выбирает автомобиль другой марки позже. Эти автомобили соблазняют по-разному: удобный и хорошо

Read more

Этот двигатель известен своим аппетитом к моторному маслу, но когда он превышает разумные пределы, вы должны вмешаться. Один литр на 1000 км — это слишком много! Причин может быть несколько: от уплотнения клапанов до изношенных масляных колец Ремонт обычно довольно дорогой по сравнению со стоимостью автомобиля Миссис Розалия написала нам довольно драматическое письмо: Около года назад я купила у дилера

Read more

Расширение ассортимента BMW X7 является частью нынешнего наступательного продукта в сегменте класса люкс. Это важный элемент стратегии BMW Group NUMBER ONE> NEXT. Новый BMW X7 будет производиться на заводе BMW в Спартанбурге, США. Рынок появится в марте 2021 года. Длина 5151 мм, ширина 2000 мм, высота 1805 мм и колесная база 3105 мм дают гармоничные пропорции и четко позиционируют автомобиль на вершине семейства

Read more

BMW продолжает выпускать модели в сегменте люксовых автомобилей и представляет открытый спортивный автомобиль, который отвечает самым высоким требованиям с точки зрения динамики вождения, азарта и эксклюзивности. Новый BMW 8 серии Cabrio очаровывает как во время спокойной езды по городским бульварам, так и по извилистым дорогам за городом и на ипподроме. Когда они появятся на рынке в марте 2019 года, будут доступны

Read more

BMW Z8 имеет кузов типа родстер. Модель выпускалась с 2000 по 2003 год. В это время возник 1-е поколение этой модели. BMW Z8-это класс роскошные легковых автомобилей. Максимальная мощность составляет 294 квт, а считая в лошадях механических л. с. модели BMW Z8 составляет 400 КМ, что делает его максимальная скорость составляет 250 км/ч, а ускорение до 100 км/ч занимает 4,7 сек. Двигатель BMW Z8-это

Read more

BMW Z4 имеет кузов типа купе и родстер. Модель выпускалась с 2002 до 2021 года. В этот период было создано 5 поколений этой модели. BMW Z4-это класс выше средняя легковых автомобилей. Максимальная мощность составляет от 110 до 252 квт, а считая в лошадях механических л. с. модели BMW Z4 составляет от 150 до 343 КМ, что делает его максимальная скорость составляет от 220

Read more

BMW X4 имеет кузов типа универсал. Модель выпускается с 2014 года до сегодняшнего дня. В это время появились 2 поколения этой модели. BMW X4-это класс выше средняя легковых автомобилей. Максимальная мощность составляет от 135 до 265 квт, а считая в лошадях механических л. с. модели BMW X4 составляет от 184 до 360 Л. с., что делает его максимальная скорость составляет от 212 до

Read more

BMW X2 имеет кузов типа универсал. Модель производится с 2017 года до сегодняшнего дня. В это время возник 1-е поколение этой модели. BMW X2-это класс выше средняя легковых автомобилей. Максимальная мощность составляет от 103 до 170 квт, а считая в лошадях механических л. с. модель BMW X2 составляет от 140 до 231 КМ. Двигатель BMW X2 рядный, имеющий от 3 до 4 cylidrów объемом

Read more

BMW X1 имеет кузов типа универсал. Модель производится с 2009 года до сегодняшнего дня. В это время созданы 3 поколения этой модели. BMW X1-это класс выше средняя легковых автомобилей. Максимальная мощность составляет от 85 до 190 квт, а считая в лошадях механических л. с. модели BMW X1 составляет от 116 до 258 Л. с., что делает его максимальная скорость составляет от 190 до

Read more

BMW 6 Серии имеет кузов типа купе, хэтчбек, кабриолет и седан. Модель выпускается с 1979 года до сегодняшнего дня. В это время было создано 12-го поколения этой модели. BMW 6 Серии-это класс роскошные легковых автомобилей. Максимальная мощность составляет от 135 до 412 квт, а считая в лошадях механических л. с. модели BMW 6-й Серии составляет от 183 до 560 КМ, что делает его

Read more

seite1.ru

( 2 оценки, среднее 4 из 5 )

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) Сперва скиньте клему «-» с аккумулятора, тем самым обесточив его. (Как скинуть клему «минус», для того что бы обесточить аккумулятор, смотрите в статье: «Замена аккумулятора »).

2) Затем в двигателе разыщите местонахождение модуля зажигания, а после его нахождения, отсоедините от него четыре высоковольтных провода, которые подсоединены к нему.

3) Далее отсоедините колодку проводов, отжав для этого удерживающий фиксатор, который её крепит на модуле.

4) Следом выверните три гайки, которые этот модуль крепят к кронштейну.

Примечание! Что бы вам было легче визуально определится, посмотрите ниже фото, на котором указаны места, где три гайки крепят модуль к кронштейну!

5) После чего снимите модуль с трех длинных шпилек, которые присутствуют на кронштейне.

Установка: Модуль зажигания устанавливается в обратном порядке снятию, но при обратной установке, вы обязательно должны знать две вещи:

1. После того как модуль зажигания будет установлен, посмотрите на его поверхность, видите там изображены цифры: 1, 2, 3, 4. Так вот, эти цифры обозначают номера соответствующих цилиндров.

2. А вы заметили что еще и на кончиках высоковольтных проводов присутствуют те же цифры: 1, 2, 3, 4. Все это было сделано для того, что бы вам было легче определить, какой из высоковольтных проводов куда нужно именно подсоединять к модулю.

Примечание! Все высоковольтные провода при обратной установке модуля, подсоединяйте строго по номерам к примеру: «первый провод — к первому выводу», «второй провод — к второму выводу» и.т.д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля, вам понадобится «высоковольтный разрядник », который можно приобрести в автомагазине за цену в районе 900-1500 руб. При помощи этого разрядника, вам можно будет проверить на исправность: модуль зажигания, катушку зажигания, и сами высоковольтные провода на наличие искрообразования.

Примечание! На видео отчетливо видно то что модуль зажигания исправен, потому что при подсоединении к нему поочередно всех проводов, на разряднике постоянно появляется искра, но при последней проверки видно то что искра немного обрывается, но все же модуль себя хорошо проявляет, и его замена не требуется!

Важно! При работе с модулем зажигания будьте осторожны, а так же не в коем случае не проводите с ней каких либо действий, не обесточив при этом аккумулятор!

Здравствуйте Тимур! Я так понимаю у вас на самом модуле зажигания присутствуют сквозные трещины, раз вы написали то что из самой крышки при работе двигателя исходят искры? Или вы имели ввиду то что искрят выводы модуля зажигания? Ну все равно и в первом и во втором случае нужно заменять модуль зажигания на новый, потому что при небольшом попадании на него различного рода воспламеняющейся жидкости, бензина например, может произойти возгорание! Во втором случае еще могут быть виноваты сами высоковольтные провода, в таком случае попробуйте поменять провода на новые, или просто снимите с какой либо другой машины и посмотрите что из этого получится!

Примечание! Выводы модуля зажигания — Это то место куда подсоединяются высоковольтные провода!

Может ли из за модуля не заводится машина

Здравствуйте Роман! Конечно!

Может ли из-за модуля то работает ровно то начинает троить, заглушить заведёшь снова нормально работает потом на холостых поработает и снова троить начинает?

Здравствуйте, Алексей! Троить после длительной работы на холостых может по двум причинам: богатая смесь на ХХ (возможно, засорён воздушный фильтр или неисправен датчик массового расхода воздуха) или старые свечи зажигания (или просто неподходящие по калильному числу). Я бы начал с замены свечей на подходящие.

Добрый день! На холодную через

20 сек. после запуска начинает сильно троить и одновременно моргает чек, БК выдает пропуски зажигания. За диагностику не хочу переплачивать СТО, обнадежте меня, что это именно модуль!). И еще, при перезапуске двигатель работает ровно. Свечи новые, провода тоже недавно менял (пробивали)

Здравствуйте, Иван! Модуль обычно или работает, или нет. Ну, в сырую погоду может глючить. В вашем же случае больше похоже на отсутствие коррекции обогащения смеси по мере прогрева двигателя. Попробуйте через 10 секунд после запуска снять фишку с датчика температуры (который с двумя проводами), должен сработать вентилятор радиатора и снизиться обороты. Если при этом троения не будет, значит, виноват датчик или тосола мало (и до датчика не доходит). Ну, или свечи бракованные…

Необходимый инструмент

Быстрая замена замка зажигания ВАЗ 2114 своими руками возможна при наличии следующего инвентаря:

  • Отвертки плоского и крестообразного типа;
  • Накидной либо рожковый ключ на 10;
  • Молоток;
  • Плоскогубцы;
  • Запасные болты крепления и сам замок зажигания.

Для получения открытого доступа к узлу можно снять подрулевые переключатели, кожух и даже сам руль. Самостоятельная замена замка зажигания на ВАЗ 2114 не требует больших познаний в области электрики, но наличие инструкции с пошаговыми рекомендациями облегчат процесс. Отметим, что в процессе установки нового элемента выключателя заодно можно заменить предохранитель и контактную группу. О том, как заменить контактную группу, расскажем ниже в инструкции.

Признаки поломки

Неисправность катушки зажигания, а точнее модуля, можно определить по нескольким характерным признакам:

  • При ускорениях автомобиль словно проваливается, наблюдается резкая непродолжительная потеря мощности;
  • Падает общий уровень мощности двигателя;
  • Нестабильность поведения машины при холостом ходу;
  • Мотор троит, что свидетельствует о поломке цилиндров.

Перед тем, как приступить к ремонту модуля, убедитесь, что не требуется замена свечей на ВАЗ 2114. Возможно, они утратили свою эффективность, контакты засорились или просто жизненный цикл этого компонента подошел к концу.


Свечи

Качественные свечи на автомобиле ВАЗ 2114 с инжекторным 8 клапанным мотором стоят не дорого, потому серьезные финансовые потери вы не ощутите. Зато система зажигания и двигатель будут работать эффективнее.

Но если дело все же в модуле, рекомендуется проверить контакты. Чаще всего основой поломки модуля зажигания выступает именно отсутствие качественного контакта. Бывает, они окисляются, залипают, обрывается масса. Даже при появлении налета пыли на цилиндре он может выйти из строя.

Статья в тему: Причины перегрева двигателя на ВАЗ 2109 (карбюратор, инжектор)

Замена модуля

Замена — это достаточно распространенное решение проблемы неисправного модуля зажигания. Выполняется процедура следующим образом:

  • Найдите модуль зажигания. Если что, от свечей к нему идут провода высокого напряжения. Не ошибетесь;
  • С аккумулятора снимите минусовую клемму;
  • Отключите колодку с проводками от модуля зажигания;
  • Отключите высоковольтники;
  • Демонтируйте модуль и извлеките его;
  • Поставьте на место старого устройства новую катушку, точнее модуль, и выполните сборку в обратной последовательности;
  • Убедительная просьба не перепутать расположение проводов высокого напряжения на модуле, иначе придется покупать новый компонент;
  • Не лишним будет в целях профилактики заменить и старые провода. Особенно, если на кончиках свечей и на самих проводках имеются желтые полосы. Это яркое свидетельство того, что элементы подлежат обязательной замене.

Демонстрация замены на примере ВАЗ 2112

Если вы не хотите полностью менять модуль, его можно попробовать вернуть к жизни путем ремонта. Задача не слишком сложная, потому выполнить ее самостоятельно более чем реально.

  1. Вооружитесь торцевыми ключами на 17, 13 и 10 миллиметров, отверткой, паяльником, флюсом на алюминий, лаком для ногтей, многожильными проводами и шестигранным ключом на 5.
  2. Наиболее слабое место модуля зажигания — контакты.
  3. Заведите автомобиль, подергайте контакты. Это позволит определить, действительно ли проблема кроется в плохих соединениях.
  4. Заглушите мотор, извлеките модуль. Как это делается, мы рассказали вам в предыдущем разделе.
  5. Откройте модуль, просто поддев корпус плоской отверткой.
  6. Внутри располагается плата с силиконовой пленкой. Зачистите ее.
  7. Уберите алюминий от контактов ВВ.
  8. Теперь наступает наиболее тяжелый этап — работа с паяльником. Задача состоит в том, чтобы припаять новые проводки к месту, где только что вы удалили стары.
  9. Очистите поверхности от налета, поставьте плату на плиту и прогрейте до 200 градусов примерно. Определить нужный уровень нагрева можно по небольшому запаху.
  10. Начинайте пайку. Концы проводков соединяют с модулем.
  11. Полученные новые контакты обработайте обычным бесцветным лаком для ногтей.
  12. Соберите модуль в обратной последовательности, включите зажигание.
  13. Если все работает хорошо, вооружайтесь герметиком и клейте все максимально прочно.
  14. Если вышел из строя транзистор или коммутатор, чинить их будет невозможно. Данные элементы подлежат только полноценной замене. Но не переживайте, поскольку их цена составляет примерно 200-300 рублей. То есть покупка новых элементов обойдется в общей сложности в 500 рублей максимум.

Как видите, решить проблему с катушкой зажигания на ВАЗ 2114 вовсе не сложно. Постарайтесь запомнить, что модуль и катушка — это синонимы. Но для «четырнадцатого» ВАЗа все же правильно использовать понятие модуль зажигания.

Но опять же, все зависит еще и от используемого двигателя. Если для 1,5-литрового старого мотора используют конкретно модуль, то на двигателях 1,5 и 1,6 литра новой генерации устанавливают катушки.

Тестирование блокировки руля

Тестирование руля

Если не проверить в работе блокировку руля, вы можете столкнуться с определенными проблемами в будущем. Потому не пожалейте время на данное мероприятие. Заключается оно в том, чтобы вытащить ключ из замка зажигания, и повернуть руль на небольшой угол.

  1. Если блокировка отсутствует, необходимо будет немного подрегулировать положение замка. Убедитесь, что он входит в паз, расположенный на рулевой валу.
  2. Если блокировка работает эффективно, вам останется до упора закрутить четыре установленных отрывных болта. Крутите до того момента, когда головки сломаются.

Стоит отметить один очень важный нюанс. Некоторые не считают необходимым использовать отрывные болты. Вместо них применяются самые обычные фиксирующие болты длиной 20 миллиметров и с резьбой М6. С одной стороны, это облегчит снятие устройства в будущем, если подобное мероприятие вновь потребуется. С другой стороны, при отсутствии надежной противоугонной системы, добровольно открывать доступ злоумышленникам к своему автомобилю — не самая лучшая идея.

Когда установка замка будет завершена, проверка пройдена, не забудьте подключить устройство к питанию, и завести двигатель. Если он завелся, все зависящие от замка зажигания системы работают, можно полноценно приступать к обратной сборке. Следуйте инструкции, обратной демонтажу кожуха, подрулевых переключателей. Не лишним будет попутно проверить состояние тех или иных узлов. Вполне возможно, кто-то из них также нуждается в замене или небольшой профилактике.

 Загрузка …

Модуль зажигания ВАЗ 2114: замена, неисправности, ремонт

  • Катушек зажигания;
  • Небольшого пластикового корпуса;
  • Электронных блоков;
  • Высоковольтных трансформаторов;
  • Выходов для подключения.

Сигнал в электронику передает контроллер, который обрабатывает данные по функционированию систем ВАЗ 2114. Контроллер считывает данные с датчиков, а затем выставляет определенную последовательность. Катушка зажигания отличается повышенной устойчивостью к температурам; выдерживает от -40 до +130 градусов по Цельсию.

Неисправности модуля зажигания ВАЗ 2114

Определить, что в модуле появились неисправности не так сложно. Один из признаков – это снижение мощности двигателя ВАЗ 2114 или ускорение «рывками». При неисправности агрегата мотор при холостом ходе начинает работать прерывисто. Если подобные «симптомы» присутствуют, то необходимо проверить исправность свечей и крепление высоковольтных проводов, так неисправности могут появиться из-за этих элементов.

Проверка ВАЗ 2114 на неисправности должна происходить с соблюдением техники безопасности: руки должны быть в резиновых перчатках, а инструменты изолированы. В случае, когда свечи и провода в полном порядке, требуется замена модуля. Обнаружить его можно под капотом, устройство выдаст себя крупными высоковольтниками, с которых и начинается замена.

Чтобы не ошибиться с подключением проводов, когда будет выполняться замена, желательно воткнуть высоковольтники в свои гнезда, а затем подписать каждый из них. Потом новую катушку зажигания можно будет подключить, ориентируюсь по проводам со старой. На агрегатах современного образца есть нумерация, которая поможет разобраться с подключением. Маркировка будет полезна в том случае, если покупается модуль старого образца без нумерации на выходах.

Замена модуля

Замена выполняется при помощи шестигранника, головки 10’ и ключей 13’ и 17’.

  1. От аккумулятора нужно отключить клемму «минус».
  2. Затем достать колодку проводов.
  3. Вытащить подписанные высоковольтники.
  4. Снять все крепления к мотору.
  5. После этих действий перед автомобилистом будет открыт неисправный элемент. Достать его можно при помощи шестигранника.

Замена на новый агрегат начинается с подключения высоковольтных проводов. На корпусе должны быть подсказки, но можно воспользоваться и своими. Провода также следует внимательно изучить – на них должны быть пометки, которые указывают номер цилиндра. К примеру, если на проводе стоит цифра «2», значит он предназначен для второго цилиндра. Замена завершена. Теперь нужно завести мотор ВАЗ 2114 и проверить, правильно ли закреплен модуль. При необходимости затянуть крепления.

Ремонт

Перед тем, как отправиться в автомагазин за новым модулем рекомендуется проверить контакты устройства. Если из строя вышли они, то ремонт можно проделать самостоятельно и не тратиться на новый модуль. Для проверку нужно запустить двигатель на холостом ходу и попробовать надавить изолированным инструментом надавить на крышку модуля. Если двигатель начнет работать нормально, то значит дело в контактах. Работа не сложная, но достаточно кропотливая, при этом понадобиться навык в обращении с паяльником. Для ремонта нужно запастись маленькими и тонкими проводами, лаком, паяльником, отверткой и флюсом для пайки алюминия.

Процесс:

  1. Нужно демонтировать устройство по инструкции, расписанной выше.
  2. Далее следует снять крышку корпуса, для этого нужно надавить отверткой. Если устройство нештатное, то там могут быть болты.
  3. На плате можно увидеть, правильны ли догадки или нет.
  4. Если контакты отошли, то нужно зачистить плату от мелких проводов и заменить на новые.
  5. Может возникнуть проблема с контроллерами транзисторов – они покрыты защитным слоем, который паяльник не берет. Его можно счистить подручными материалами или бор-машинкой.
  6. Мелкие провода нужно заменить.
  7. Финальным шагом будет покрытие мест пайки лаком или силиконом. Подойдет даже лак для ногтей. На этом все.

Обратите внимание

Как снять и заменить катушку зажигания на ВАЗ-2114: фото и видео

Износ не имеет пощады, так и в случае с катушкой зажигания на ВАЗ-2114. С выходом из строя данного узла сталкивалось много автомобилистов, а вот как отремонтировать его своими руками, знает не каждый автомобилист.

ниже расскажет о замене катушки зажигания на отечественных автомобилях:

материал расскажет о процессе замены катушки зажигания, а также поведает о некоторых нюансах и секретах процесса.

Устройство системы зажигания на ВАЗ-2114

Катушка зажигания

Перед тем, как перейти непосредственно к процессу замены узла, автомобилисту необходимо знать, как устроена система в целом. Поэтому, рассмотрим, составляющие элементы системы зажигания.

Устройство схема системы зажигания

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания

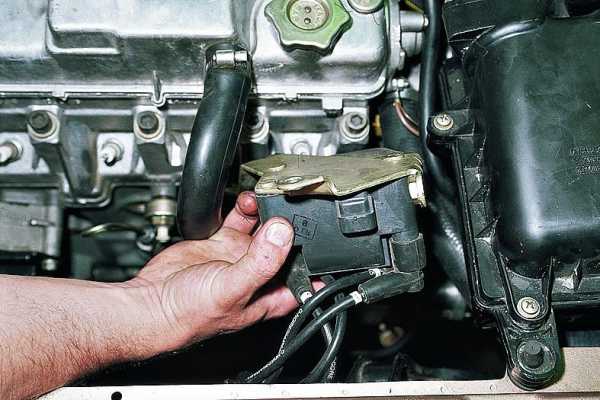

Замена катушки зажигания

Теперь, когда известны конструктивные особенности системы зажигания, можно перейти непосредственно к процессу замены узда. Рассмотрим, пошаговую инструкцию:

  1. Демонтируем «клемму-минус» с аккумуляторной батареи.

    Проводим демонтаж клеммы АКБ

  2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.

    Снимаем верхнюю защитную планку двигателя

  3. Вынимаем высоковольтные провода с катушки.

    Снимаем ВВ-провода с катушки

  4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
  5. Ключом на 17, ослабляем один болт крепления катушки.
  6. Вынимаем модуль.

    Проводим демонтаж модуля зажигания

  7. Шестигранником откручиваем катушку от держателя.
  8. Сборка проводится в обратном порядке.

Внимание! Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься

Выбор изделия

Особое внимание стоит обратить на выбор изделия, поскольку на современном автомобильном рынке запасных частей, часто встречаются не качественные изделия и подделки. Кроме оригинальной запасной части, ряд производителей предлагает аналоги, которые по своему качеству ни чем не уступают заводской детали, а в некоторых случаях даже намного лучше

Кроме оригинальной запасной части, ряд производителей предлагает аналоги, которые по своему качеству ни чем не уступают заводской детали, а в некоторых случаях даже намного лучше.

Рассмотрим, все варианты покупки модуля зажигания на ВАЗ-2114.

Оригинал

2112-3705010 – оригинальный каталожный номер модуля зажигания производства АвтоВАЗ. Заводская деталь, которая устанавливается на семейство автомобилей Лада 2110-2115. Стоимость запасной части составляет в среднем 3 500 рублей.

Возможные аналоги

Аналоговая деталь производства «Фенокс»

Кроме оригинальной детали на рынке запасных частей можно найти ряд аналогов рекомендованных к установке:

  • Pekar 2112-3705010 – Санкт-Петербургский завод запасных частей к отечественным автомобилям. Занимает высокую долю рынка и славится своим качеством. Средняя стоимость детали составляет 2500 рублей.
  • Fenox IC16009O7 – Белорусский производитель, который предлагает запасную часть за 3500 рублей.
  • Стартвольт SC 0112 – Еще один производитель «старой столицы». Стоимость изделия составляет 4000 рублей.
  • Fenox IC16009 – еще один вариант от Минского завода, стоимость которого составляет 4000 рублей.

Возможный ремонт

Не во всех вариантах выхода из строя модуля зажигания, ему требуется замена. Как показывает автомобильная практика, некоторые автомобилисты способны отремонтировать этот узел самостоятельно. Так, при помощи паяльника и других инструментов радиоэлектроники можно произвести ремонтные работы.

https://youtube.com/watch?v=4wHGBUx6x3M

Подробнее о ремонте и диагностике катушки зажигания здесь.

Частый выход из строя модуля зажигания на ВАЗ-2114 (возможное решение)

Если катушка зажигания часто выходит из строя (см

«проверка катушки зажигания«), то следует обратить внимание на то, что заводом выбрано не очень удачное её месторасположение

Перенос катушки зажигания в «лучшее» место

Хорошим вариантом будет перенос катушки зажигания выше.

Выводы

Заменить катушку зажигания на ВАЗ-2114 достаточно просто. Даже начинающий автомобилист способен совершить этот процесс у себя в гараже, ну а если показалось все слишком сложно, необходимо обратиться в автосервис

Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
