Снятие и замена бензонасоса на Шевроле Нива своими руками (+видео внутри)

3Как правильно снять бензонасос?

В среднем, на съем бензонасоса, опытный автомеханик тратит минут 40. Новичку потребуется немного больше времени. Но снять устройство сможет абсолютно каждый, так как ничего трудного в этом процессе нет. Главное соблюдать постепенность этапов и не торопиться.

• 1 этап — необходимо снять нижнюю часть сиденья;
• 2 этап — с помощью крестовой отвертки открутить 4 винта и снять крышку бензонасоса;
• 3 этап — с помощью компрессора, пылесоса или сухой тряпки убрать пыль и грязь с поверхности насоса;
• 4 этап — необходимо отсоединить разъем с проводами, для этого нужно зажать усик и немного потянуть в противоположную сторону крепления;
• 5 этап — запустить двигатель на холостых оборотах до полной остановки, далее нужно выключить зажигание и снять минусовую клемму. Такой процесс необходимо сделать для того, чтобы не вылилось много бензина в момент съема электронасоса.
• 6 этап — с помощью специальных щипцов отсоединить топливные трубки;
• 7 этап — теперь нужно снять фиксирующее кольцо, для этого лучше использовать плоскую отвертку или молоток, если кольцо «не поддается»;
• 8 этап — приготовить тару, в которую нужно будет положить бензонасос, чтобы топливо не загрязнило обшивку салона;
• 9 этап — снимаем электронасос и кладем его в тару.
• 10 этап — после того, как электронасос был снят, необходимо посмотреть во внутрь топливного бака, если там было обнаружено грязь или вода, то ее необходимо ликвидировать.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Расположение фильтра

Этот элемент встраивается в топливную магистраль между баком и форсунками. Он необходим чтобы частицы мусора, пыли, ржавчины и прочее не попадали в камеру сгорания.

Чтобы обеспечивать максимальную очистку, при этом не было необходимости в частой замене компонентов в автомобили двухфакторную систему, состоящую из фильтра грубой и тонкой очистки.

• Грубая очистка – нужна для того чтобы задерживать частицы размером от 0,1 мм. Представляет собой мелкозернистую сеточку, которая изготовляется в основном из латуни. Устройство располагается в близи бензобака. У Шевроле Нива он встроен в бензонасос. Такое изделие можно очистить промывкой, поэтому нет необходимости в частой замене.
• Тонкая очистка – предназначена для очищения от пыли и примесей размером до 0,001 миллиметра. Это устройство цилиндрической формы, внутри которого размещается материал с мелкими фракциями. Устанавливается между насосом и топливной рампой. Обычно он чаще выходит из строя, но замена осуществляется довольно просто.

Замена сетки бензонасоса на калине

Добро пожаловать! Сеточка бензонасоса — она же топливный фильтр грубой очистки, устанавливается она в самом бензонасосе и когда он сосёт бензин из бака в двигатель, этот бензин через эту сеточку проходит и очищается, потом же он попадает в топливные трубки и идёт дальше, где доходит до фильтра тонкой очистки и снова очищается, оба фильтра рекомендуется менять сразу, потому что при смене только лишь одного, фильтра тонкой очистки например, в фильтре грубой останется грязь, которая может лететь дальше и тем самым новый фильтр, загрязниться гораздо быстрее, чем это произойдёт, когда оба фильтра будут заменены одновременно.

Примечание! Для замены сеточки, времени нужно минимум, всего то бензонасос придётся вытащить и разобрать его чутка, примерно минут за 20-25 вы должны будете управиться, из инструментов будет нужно взять: Молоток и отвёртку, ну и конечно же про набор всех ключей которые есть в вашем арсенале не забудьте!

Где находится сетка бензонасоса? Она на нём самом расположена в самом низу, для наглядности возьмём фотографию самого топливного насоса (Это его второе название), она как вы видите приведена ниже, бензонасос состоит из таких частей как ДУТ — это Датчик Уровня Топлива, а так же в него входит регулятор давления топлива (Это только на двигателях с объёмом 1.6) и конечно же сам его корпус (Сразу предупредим, корпуса в бензонасосе два, корпус самого насоса и корпус всего модуля целиком), чтобы добраться до сеточки, корпус модуля с бензонасоса снять нужно будет и когда бензонасос с корпусом в руках у вас окажется, а корпус модуля будет убран в сторонку, перед вашими глазами окажется сеточка, которую время от времени и нужно менять, для наглядности на маленьком фото она стрелкой показана.

Когда нужно менять сетку бензонасоса? Когда она сильно засоряется, в топливной системе падает давление, машина начинает ехать плохо, появляются рывки и провалы, в начале они не явные, но поездив немного, они всё увеличиваются и увеличиваются, это говорит не только об одном, а может и бензонасос сам пришёл в негодность, но в начале проверку нужно начинать с топливного фильтра тонкой очистки и с сеточки, для этого снять их будет нужно и если сеточка сильно загрязнена, то её придётся заменить на новую, фильтр тонкой очистки так уже не проверишь, его нужно будет перевернуть и посмотреть какой бензин из него выльется, если весь грязный, то фильтр тоже подлежит замене и всегда учитывайте тот факт, что при сильной засорённости фильтров (И сеточки это тоже касается) бензонасос начинает работать на износ и через короткое время, он может прийти в негодность (Он шуметь кстати ещё начинает, при сильной засорённости обоих фильтров, поэтому менять их своевременно не забывайте, а именно с нашим бензином, раз в 15-20 тыс. км., будет нормально, хотя завод каждые 30 тыс. км., рекомендуем, но это уже как говорится, решать только вам).

Примечание! Вообще не залезая в топливную систему, можно при помощи манометра определить что же именно пришло в негодность, как это сделать, читайте в статье: «Проверка манометром давления в топливной системе на ВАЗ»!

Как заменить сетку бензонасоса на ВАЗ 1117-ВАЗ 1119?

Снятие: 1) Прежде чем её снимать и менять на новую, топливный насос нужно будет вытащить, делается это очень быстро и проблем возникнуть не должно будет, только обязательно прочтите нашу инструкцию по его снятию, чтобы проблем действительно никаких не возникло, более подробно о том как снять бензонасос с машины, читайте в статье: «Замена бензонасоса на автомобилях».

2) Теперь когда бензонасос снят, преступайте к его разборке, в начале отсоедините колодку проводов от промежуточного разъёма (см.

большое фото), а затем по кругу отожмите четыре защёлки, которые крепят корпус модуля к корпусу топливного насоса и после чего, снимите корпус бензонасоса с автомобиля, подняв его вверх, но только полностью снять его вы не сможете, потому что трубки мешать будут (Отсоединять их не нужно, вам хватит того что корпус бензонасоса выйдет немного из корпуса модуля бензонасоса и вы замените сеточку на новую).

Что такое реле

Реле называется выключатель электромагнитного действия, который предназначен для коммутации при скачкообразных изменениях входной величины (ток, напряжение) в электрических цепях. Говоря простыми словами, это устройство, которое включается при подаче на него сигнала в виде напряжения, и выключается при исчезновении напряжения. Ток, который коммутирует устройство очень низкий, а для запуска бензонасоса необходима сила тока большой величины. Поэтому его называется еще и своего рода усилителем.

Из чего состоит

Релюшек существует разное количество, но практически все они выполняют схожие функции. Состоит это устройство из контактной группы, которые мы можем увидеть, сняв его с колодки. Внутри него находится катушка с определенным количеством витков медной проволоки, возвратной пружинки и якоря. Все это собрано в определенной последовательности и расположено на плате. Фото контактной группы и форму реле можно увидеть ниже или же ввести в поисковике и посмотреть все виды и типы. Нас интересует реле бензонасоса Нивы Шевроле, которое имеет такой вид.

Принцип действия реле.Реле бензонасоса используется лишь в двигателях с инжекторным типом. В карбюраторных используется бензонасос механического действия. В автомобиле Нива (инжекторной) используется электрический бензонасос на 12В. В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке. Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.

Расположение в Ниве

С правой стороны под бардачком находится крышка, а под ней располагается часть электроники автомобиля Нива, вторая часть находится под торпедой со стороны водителя. Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером. Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива.

расположение блока реле в авто

Проверка работоспособности

Чтобы определить исправно ли работает данное устройство, можно использовать два метода:

1. Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя. Заменив временно релюшки, можно пробовать запустить двигатель, если при повороте ключа закачка топлива началась, то причина поломки устранена.
2. Первый метод предполагает наличие запасного реле. В случае его отсутствия, необязательно мчаться на авторынок и тратить деньги, если нет полной уверенности в его неисправности. Можно сделать перемычку из кусочка проволоки. Можно использовать тонкую проволоку, так как ток в цепи управления устройства небольшой. Этой перемычкой закоротить два контакта на колодке под номером 30 и 87. Их расположение можно определить по картинке на релюшке. Во время замыкания этих контактов необходимо включить зажигание либо сделать это в конце. Если насос в таком случае сработает, то теперь необходимо заменить само устройство переключения. Использовать перемычку на постоянной основе запрещено, она применяется исключительно для определения неисправности.

Возникают ситуации, что при повороте ключа, работа насоса не осуществляется даже при наличии перемычки или нового сменного устройства. А предохранитель находится в исправном состоянии. Это, скорее всего, говорит о том, что вышел из строя насос. Необходимо измерить с помощью вольтметра напряжение на его контактах, если вольтметр покажет наличие 12В, то смело можете покупать новый насос. Если же питания не будет, то это свидетельствует о повреждении цепи питания.

Можно ли отремонтировать реле? Если причина неработоспособности бензонасоса определена, и заключается в неисправности устройства, то исправить ее можно заменив на рабочее. Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое. Стоимость реле на Нива Шевроле колеблется от 200 до 350 рублей. Ремонт у специалиста будет стоить примерно так же, делать выводы вам, стоит ли его ремонтировать. Зная расположение этого электронного устройства, основной принцип работы и способы проверки на работоспособность в Ниве Шевроле, можно смело пробовать устранять проблему неисправности работы бензонасоса самостоятельно.

Снятие и замена бензонасоса на Шевроле Нива своими руками (+видео внутри)

Работа каждого автомобильного двигателя не может обойтись без поступления в него топлива

Абсолютно не важно, какой установлен двигатель – инжекторный или карбюраторный, без подачи необходимо количества топлива он работать не будет

Автомобиль Шевроле Нива имеет распределенный впрыск топлива, то он снабжён электрическим приводом. Это значит, что в большинстве случаев при отказе бензонасоса причину следует искать в электрической схеме машины.

Снятие и замена бензонасоса на Нива Шевроле

1. Снимается клемма «минус» с аккумулятора.
2. Необходимо снизить уровень давления в системе питания. Один из способов открутить вентиль на топливной рампе.
3. Нужно добраться до заднего сидения и откинуть подушку на нём с правой стороны – там расположен бензонасос.
4. Обнаружив шумоизоляцию, со специальным вырезом для крышки люка топливного бака, необходимо её отогнуть.
5. Отсоединить эту крышку, предварительно вывернув винты.

Расположение винтов крепления декоративной крышки бензонасоса

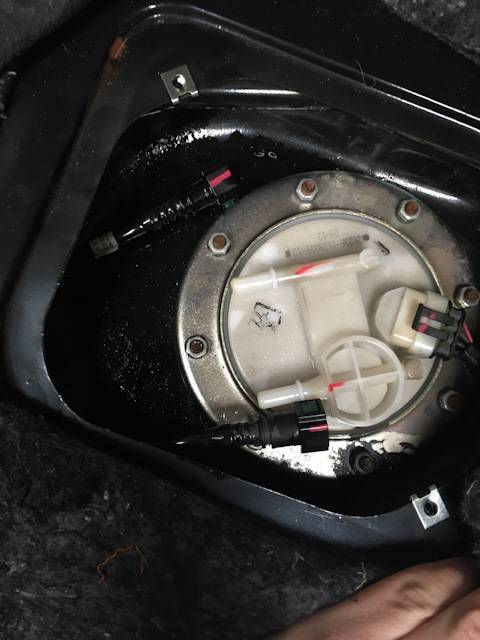

Декоративный лючок снят и видно бензонасос

Фиксаторы шлангов вблизи

Гайки крепления бензонасоса отмечены стрелочками

Сломался бензонасос, что делать?

Ситуация становится наиболее напряжённой в момент сильной интенсивности движения. Если такая неприятность случилась, а помочь некому, то первым делом следует откатить автомобиль с проезжей части, и провести попытки «реанимировать» бензонасос.

Признаки неисправности

В арсенале автомобильных инструментов любого заботливого водителя должен находиться, наравне с ключами, тестер, даже если в виде простой контрольной лампы и двух проводов.

В любой непонятной ситуации снимай клемму. Весьма полезный совет, кстати!

Водителю очень повезёт, если поможет очень простой способ, который следует предпринять в первую очередь. Для этого следует на некоторое время снять клемму с аккумуляторной батареи, а затем снова её поставить и закрепить. Возможно, бензонасос снова заработает.

Проверка питания на клеммах бензонасоса

Ну а если этого не произошло, продолжать искать неисправность. Тут следует повозиться, и попытаться добраться до самого насоса, и с помощью тестера или контрольной лампы проверить, имеется ли питание на его клеммах.

Один конец провода тестера устанавливают на корпус автомобиля – это будет «масса», а другой – на разъём клеммы у топлива насоса. Если напряжение имеется, то в таком случае, к сожалению, не избежать замены электромотора, а если напряжение отсутствует – поиск неисправности следует продолжить, уже в электрической цепи автомобиля.

Забита сетка бензонасоса

Не сильное загрязнение фильтрующей сетки. Бывает и хуже!

При этом явлении двигатель заводится, но не развивает полной мощности.

Поиск неисправности в электрической цепи

Электродвигатель бензонасоса при нормальной эксплуатации из строя выходит достаточно редко.

Подгорание контактов на бензонасосе

Предохранители и реле

Итак, убедившись в том, что сам электромотор бензонасоса полностью исправен, вторым делом необходимо проверить предохранитель и реле, отвечающие за включение бензонасоса.

Расположение предохранителя и реле бензонасоса

К сожалению, добраться до них не так просто: придётся снимать обивку из пластика, которая находится под бардачком передней панели. Демонтировав её, можно обнаружить в глубине блок реле и сам предохранитель.

Можете заменить неисправное реле на соседнее. Оно такое же.

После проверки предохранителя, можно загнуть ему ножки. Иногда контакты в монтажном блоке могут расшататься

Реле проверяют только заменой на заведомо исправное

Если и это не помогло, то стоит обратить внимание на реле, которое входит в систему сигнализации. Ведь включённая сигнализация исключает возможность завести двигатель, блокируя цепь питания бензонасоса

Как можно увидеть, поиск неисправности, а также замена топливного насоса на автомобиле Нива Шевроле – не такая сложная затея, при необходимости это можно сделать даже в дороге.

Устройство реле и его предназначение в автомобиле

Принцип действия любого стандартного реле в автомобиле – это замыкание или коммутация двух контактов на силовой электрической цепи при помощи электромагнитного поля. Замыкание контактов напрямую через выключатель потребует использования толстых проводов и приведет к падению напряжения во всей бортовой сети. Коммутатор с электромагнитной катушкой внутри позволяет малым током замкнуть нужный контакт и подать напряжение на участок цепи. Через него в автомобиле Шеви Нива запитаны фары, вентиляторы отопления и охлаждения, стеклоподъемники, стартер и другие узлы.

Типовое реле бензонасоса 75.3777-10 имеет 4 контакта, катушку с якорем, пружину для размыкания контакта. Когда подается напряжение на управляющие контакты, происходит втягивание стержня внутрь обмотки и происходит замыкание другой пары контактов. Отключается автоматически, как только происходит обесточивание слаботочных разъемов.

Преимущества использования реле в автомобилях Нива Шевроле:

• исключается самопроизвольный ток утечки в бортовой системе;
• надежное управление всеми электродвигателями;
• быстрый и гарантированный запуск электрических механизмов;
• защита сети от перегрузки.

Реле бензонасоса появилось на автомобилях семейства Chevrolet Niva с 2003 года, когда был установлен инжекторный двигатель. Моторы семейства ВАЗ 21213 оснащены карбюратором и не имеют реле в системе подачи топлива.

Важно! Маркировка реле топливного насоса может отличаться в зависимости от года выпуска. Например, 2020 и 2006 года имеют разные цифры на крышке, но остаются взаимозаменяемы

Взаимозаменяемость электробензонасосов

До 2006 года. Так как на конвейер ставился только один насос, то взаимозаменяемость возможна с другими производителями, которые заявляют о взаимозаменяемости. Например «Пекар» выпускает насос 2123-1139009-20, заявляя его как аналог для оригинального от Утеса.

После 2006 года. Это период можно также разделить на неcколько этапов, взяв за основу используемые ДУТ’ы.

К3. Насосы 00, 01, 02. Как и указано в каталогах — эти три ЭБН взаимозаменяемы.

К3-01. 10 насос можно использовать вместо насосов из группы «К3». В обратную сторону — GM-Avtovaz не советует.

21236. Ну и последняя группа, в которую входят 15 и 16 насосы, взаимозаменяемы друг с другом, а также взаимозаменяемы с 10. Могут быть использованы вместо насосов из группы «К3», но в обратную сторону также GM-Avtovaz не советует.

Разные модели ВАЗ 2121 и расход топлива

При корректной работе потребление бензина на Ниве 2121 составляет 10,3 литра бензина на 100 км в городе, около 7,4 литров — на трассе и около 10 литров на 100 км — в смешанном цикле.

• блок цилиндров — чугунный;
• четыре цилиндра с двумя клапанами на цилиндр;
• диаметр цилиндра 21213 — 8,2 см;
• объем двигателя — 1690 см. кубических;
• мощность при оборотах 5200 в минуту — 81 л. с.;
• крутящий момент на 3000 об/мин. — 125 Нм;
• масса двигателя — 117 кг;
• подходящее топливо — АИ93;
• объем масла в двигателе — 3,75 литра;
• при замене заливается около трех с половиной литров масла из категории 5W-30, 15W-40, 10W-10, 5W-40;
• ресурс двигателя — по данным завода около 80 тыс. км, в жизни — до 150 тыс. км.

Расположение.

На Ниве ДС устанавливается на коробке переключения передач. Это позволяет считывать данные только во время передвижения, отключаясь во время работы двигателя на нейтральной передаче. Само устройство состоит из пластикового корпуса, внутри которого расположены электронные компоненты. Для правильной работы, он размещается в непосредственной близости от вала. Внутри вала имеется встроенный магнитный стержень, который при вращении создает электрические сигналы.

Изделие довольно хрупкое, поэтому при демонтаже или установке необходимо быть предельно осторожным, чтобы не повредить его корпус.

Периодически возникают проблемы с ДС, но не все они требуют замены. Некоторые из них вызваны сторонними причинами, такими как:

• окисление контактов,
• обрыв провода,
• повреждение изоляции проводов,
• повреждение механизмов коробки передач.

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

F1 (16А)	Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2 (8А)	Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8А)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8А)	Правая фара (дальний свет)
F5 (8А)	Левая фара (ближний свет)
F6 (8А)	Правая фара (ближний свет)
F7 (8А)	Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8 (8А)	Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
F9 (8А)	Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения
F10 (8А)	Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
F11, F12 (8А)	Резерв
F13 (8А)	Контакты реле противотуманного света в задних фонарях
F14 (16A)	Прикуриватель
F15 (16A), F16 (8A)	Резерв

А еще интересно: Установка противотуманных фар на ниву шевроле

F11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
F14 (16А)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

№ и номинал предохранителя	Защищаемая цепь
Основной блок
1 (16А)*	Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)**	Электровентилятор климатической установки, компрессор кондиционера
9 (16А)*	Обогреватели боковых зеркал
10 (16А)*	Плафон освещения салона центральный
Дополнительный блок
15 (16А)*	Электровентилятор климатической установки, компрессор кондиционера

№1	Реле зажигания
№2	Главное реле
№3	Реле правого вентилятора охлаждения
№4	Реле левого вентилятора охлаждения
№5	Реле бензонасоса (топливного)
№6	Предохранитель топливного насоса F5, 15A

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Замена сеточки бензонасоса

Рассмотрим, как самому поменять фильтр грубой очистки.

1. Поднимите правую подушку заднего ряда сидений.
2. Отверните два шурупа, крепящие заглушку технологического отверстия.
3. Отсоедините разъем электропитания.
4. Как можно тщательней очистите верхнюю крышку, места прилегания упорной пластины от грязи и пыли.
5. Отсоедините фиксаторы и снимите топливные шланги.
6. Открутите 8 болтов на 10 и снимите металлическую пластину, удерживающую корпус топливного модуля.
7. Доставая модуль, старайтесь не только как можно аккуратней слить бензин из стакана, но и не повредить поплавок ДУТ.
8. Оцените состояние резиновой прокладки. Уплотнитель в удовлетворительном состоянии можно при установке перевернуть. При необходимости замените прокладку на новую, чтобы в этом месте не было разгерметизации бака.
9. Для начала разборки топливного модуля отсоедините фишки электропитания.
10. Вытащите из паза трубку обратного слива топлива.
11. Отщелкните 4 пластиковые защелки по периметру стакана, после чего отсоедините стакан от верхней крышки.

Сеточка бензонасоса плотно «сидит» на посадочном штуцере. На Шевроле Нива встречается и другой тип топливного модуля. Для замены ТФ достаточно отстегнуть стакан. При установке нового фильтрующего элемента бензонасос необходимо придерживать рукой.

ПРИЧИНЫ ДЛЯ ЗАМЕНЫ

Характерные признаки неисправности бензонасоса:

• падение мощности;
• провалы при резком нажатии педали газа;
• затрудненный запуск двигателя;
• при резком вдавливании педали газа в пол на низких оборотах двигатель начинает «захлебываться»;
• повышение уровня шумности при включении моторчика;
• наблюдаются «провалы», потеря мощности спустя некоторое время после начала движения, а если дать двигателю остыть, перебои в работе на непродолжительный период исчезают.

Перед тем как приступать к замене топливного насоса, важно убедиться, что перебои в работе двигателя связаны с топливоподачей, а не с системой зажигания, ЭБУ и или питанием моторчика насоса. Необходимо произвести измерение давления в топливной рампе

Если полученное значение в момент перебоев в работе двигателя отличается от нормативных значений, можно приступать к диагностике системы питания. Описанные выше симптомы может вызвать не только неисправный бензонасос, но и засорение сеточки, фильтра тонкой очистки топлива. Также не стоит забывать, что причиной перебоев в подаче топлива может быть плохой контакт в цепи питания моторчика (надрыв проводов, окисление и т.п.). Для собственноручной диагностики важно знать устройство и принцип работы бензонасоса.

ГДЕ НАХОДИТСЯ ТН

На подавляющем большинстве легковых автомобилей бензонасос находится внутри бака. ТН с сеточкой грубой очистки, регулятор давления топлива, датчик уровня топлива и датчик критического уровня горючего, а в некоторых авто еще и фильтр тонкой очистки, удерживаются внутри бака топливной секцией.

ОСОБЕННОСТИ КОНСТРУКЦИИ НЕКОТОРЫХ АВТО

Ознакомившись с руководством по самостоятельной замене бензонасоса на примере конкретного авто, вы сможете без труда заменить его и на любом другом автомобиле. Но не стоит забывать, что в некоторых случаях конструкциях системы питания будет вносить коррективы в способ замены.

К примеру, на Ford Focus I, Chevrolet Cruze под подушкой заднего ряда сидений отсутствует технологическое отверстие для доступа к крышке топливной секции, поэтому для замены сеточки и самого бензонасоса бак придется демонтировать. Для удобства дальнейшего обслуживания владельцы часто самостоятельно вырезают отверстия над топливным модулем.

На том же Шевроле Круз производитель не предполагает отдельную замену моторчика и даже топливного фильтра (их попросту нет в каталоге оригинальных запчастей), поэтому в случае выхода из строя бензонасоса топливный модуль придется заменить целиком. Если вы желаете сэкономить, то моторчик можно подобрать, к примеру, от родственной Opel Astra, но его придется немного подогнать. Узнать о подобного рода особенностях конструкции можно из руководства по ремонту и эксплуатации либо из публикаций на профильных форумах владельцев вашей модели авто.

Инструменты

Для замены зачастую требуется лишь торцевая головка с воротком, крестовая и шлицевая отвертки, а также пассатижи. В некоторых авто крышка технологического отверстия под задним рядом сидений посажена на герметик, который для доступа к топливной секции нужно будет срезать (в большинстве случаев заглушка привинчивается винтами).

После остановки двигателя еще продолжительное время в топливных магистралях сохраняется давление. Перед началом собственноручной замены систему необходимо опустошить. Для этого можно на заведенном двигателе вытащить предохранитель бензонасоса. Прекращение подачи топлива приведет к остановке двигателя, после чего можно начинать замену.
Современные топливные шланги фиксируются самозажимными фитингами

Для их снятия необходимо вдавить по бокам защелки фиксаторы, после чего шланг должен относительно легко сойти со штуцера.
Если замена бензонасоса производится в мороз, следует быть крайне аккуратным при отщелкивании пластиковых фиксаторов, снятии электрических разъемов
При минусовых температурах пластик делается очень хрупким.
Топливную секцию необходимо доставать с осторожностью, так как свободному выходу будет мешать поплавок ДУТ.
При разборке топливного модуля и снятии бензонасоса обращайте внимание на наличие уплотнительных манжет, которые при сборке должны быть установлены без перекосов и деформаций.
После того как вы поменяли бензонасос и установили обратно все элементы, включите пару раз зажигание, чтобы топливный насос закачал в магистраль и рампу бензин. В это время вы можете проверить герметичность подсоединенных шлангов.

Как функционирует бензонасос Нивы Шевроле

После демонтажа модуля необходимо приступить к его разборке, так как сам моторчик находится внутри корпуса. Алгоритм разборки интуитивно понятен. Электромотор вставлен в специальный корпус, удерживающийся шплинтом на направляющих. На роторе закреплена крыльчатка с лопастями. При ее вращении образуется завихрение топлива, в результате которого бензин приобретает кинетическую энергию и поступает в магистраль. Узел при выходе из строя меняется целиком, так как считается неразборным.

Рычаг поплавка соединен с ползунком реостата. При изменении уровня топлива в баке изменяется сопротивление резистора датчика.

Оно расположено под бардачком с пассажирской стороны и закрыто декоративной крышкой. В том же блоке установлен предохранитель цепи

На эти две детали необходимо обращать внимание, так как они часто становятся причиной неисправности

Топливо поступает в бензонасос через фильтрующий элемент, выполненный в виде мелкой сетки. Это уберегает узел от попадания внутрь крупных инородных частиц. Запрещается «сушить» бак, то есть расходовать топливо до конца, так как насос должен оставаться погруженным для частичной смазки и охлаждения. При работе крыльчатки в магистрали нарастает давление, которое варьируется от 3,6 до 4 бар, если включено зажигание, а двигатель не работает. При достижении предельного давления срабатывает клапан регулятора.

Замена сетки бензонасоса на инжекторе своими руками

Замена сетки бензонасоса Chevrolet NIVA ,Шевроле НИВА, ВАЗ 2123

Я сделал её из полителенового пакета, напихав в него тряпок под диаметр насоса. У правого заднего колеса, под днищем автомобиля, откручиваются 2 гайки и 1 болт, на которых держится пластиковый кожух. Комплект торцовых головок с воротком.

В инструкции по эксплуатации автомобиля рекомендуется менять фильтр через каждые 30 тыс.

Он представляет собой сеточку, которая улавливает примеси и грубые частицы величиной до 0,1 мм.

Подгорание контактов на бензонасосе Основная причина такой неисправности — неопытность водителя, который не следит за уровнем топлива в бензобаке, то есть когда топливо практически полностью заканчивается.

Бензонасосы крайне не любят работать при отсутствии топлива. Предохранители и реле Итак, убедившись в том, что сам электромотор бензонасоса полностью исправен, вторым делом необходимо проверить предохранитель и реле, отвечающие за включение бензонасоса.

Расположение предохранителя и реле бензонасоса К сожалению, добраться до них не так просто: Демонтировав её, можно обнаружить в глубине блок реле и сам предохранитель.

Можете заменить неисправное реле на соседнее. Запасные реле и предохранители также нужно возить с собой, очень пригодится в дороге.

Замена сетки бензонасоса Chevrolet NIVA ,Шевроле НИВА, ВАЗ 2123

После проверки предохранителя, можно загнуть ему ножки. Оно снижается автоматически через часов после последней активации зажигания. В модификациях до года топливный фильтр размещен под капотом в моторном блоке.

Замена сетки бензонасоса Шевроле Нива

Обновленные, так называемые рестайлинговые модели комплектуются фильтрующим элементом под днищем, и его замена производится на автояме или эстакаде. После завершения работы следует завести мотор, проверить узел на возможность подтеков.

Не факт, что машина заведется с первого раза. Это связано с тем, что горючее сразу не успеет попасть во все элементы топливной системы. Отзывы и рекомендации Владельцы отечественных внедорожников рекомендуют обязательно соблюдать технику безопасности. Перед началом работ нужно обязательно проверить давление в системе, оно должно быть нулевым. Также автолюбители, судя по отзывам, расходятся во мнении касательно того, какую комплектацию фильтра ставить.

Вытаскивать следует аккуратно, так как говорят, что частенько нижняя часть стакана выпадает в бензобак и ее потом не всегда просто выловить оттуда

Кстати, шланги и электроразъем тоже могут закатиться куда-то, если не принять меры предосторожности. Отщелкнуть ее в моем случае оказалось делом не совсем простым. Пришлось и силу приложить и следить за тем чтобы не повредить пластиковый стакан в котором живет бензонасос

Пришлось и силу приложить и следить за тем чтобы не повредить пластиковый стакан в котором живет бензонасос.

Временами казалось, что без повреждения стакана дела не будет, но обошлось.

Причины поломки

Сеточка бензонасоса, действительно оказалась грязноватенькой. Слева, как не трудно догадаться, новая сетка, а справа — старая сетка бензонасоса. Последовательность действий Автомобиль устанавливается на смотровую яму.

Открывается салон, правое заднее сиденье поднимается в вертикальное положение. Под ним находится слой звукоизоляционного материала.

Он отгибается в сторону. Заднее сидение поднято, шумоизоляция убрана, доступ к крышке есть Открывается доступ к квадратной крышке топливного насоса, которая крепится к полу четырьмя саморезами.

Эти саморезы откручиваются с помощью крестовой отвёртки. Крышка крепится на 4 саморезах, которые выкручиваются крестовой отвёрткой К насосу крепится колодка с проводами, которая удерживается металлическим фиксатором.
