Снимаем глушитель на Рено Логан, замена средней части глушителя (+фото +видео)

Применение специальных герметиков и холодной сварки

Специальные герметики или холодную сварку возможно беспрепятственно найти в любом автомагазине, причём их цена довольно низкая и такую «химию» себе может позволить абсолютно каждый. Холодная сварка является термоустойчивым клеем с добавлением металлического порошка, который намертво застывает, нанесённый на поверхность глушителя. Такому средству не страшна ни ржавчина, ни влага и уж тем более высокие температуры.

Необходимо просто замазать повреждённые участки таким типом сварки и через несколько минут вы сможете беспрепятственно начать эксплуатацию автомобиля. Стоит отметить, что данное средство сможет справиться с небольшими щелями и пробоинами в газоотводной системе, при более серьёзных повреждениях такой мелкий ремонт неэффективен.

Диагностика неисправностей

Для того, чтобы определить очаг коррозии, необходимо обеспечить доступ к автомобилю снизу, для этого можно использовать смотровую яму

Внимательно осмотрите элементы соединения детали, а также обращайте внимание на темные пятна, образовавшиеся вследствие выпуска газов

Существует еще один нехитрый способ обнаружения разгерметизации системы выпуска. Заключается он в том, чтобы во время работы двигателя задняя часть глушителя была закрыта, в этот момент можно осуществить осмотр трубы на предмет утечки газов. Данный способ рекомендуется выполнять совместно с помощником при работающем двигателе.

Когда менять резонатор: симптомы выхода устройства из строя

Как отмечалось выше, выход из строя дополнительного глушителя Рено негативным образом влияет на уровень комфорта и мощность мотора. По этой причине автовладелец должен своевременно выявить неисправность и произвести замену вышедшего из строя изделия (до появления более серьезных поломок).

Так, распознать неисправность резонатора удается по следующим признакам:

  • Ухудшение работоспособности устройства, выражаемое в увеличении гула при работе двигателя. В случае поломки резонатора страдает и главный глушитель. При этом звук в процессе движения становится таким, как будто бы устройство и вовсе не работает.
  • Появление дребезга, имеющего металлический характер. Как правило, такой звук доносится из области установки среднего глушителя Логана. При появлении таких шумов можно говорить о прогорании одного из внутренних элементов среднего глушителя. По этой причине происходит «болтание» или отрыв какого-то из отсеков. Ремонт устройства здесь бесполезен — спасает только замена.
  • Снижение мощности мотора. Из-за выхода из строя резонатора Рено падает пропускная способность глушителя. Как следствие, пульсации выхлопных газов, которые выходят из двигателя, гасятся менее эффективно. В итоге это влияет на работу двигателя в целом, на его мощность.

Если хотя бы один из перечисленных симптомов был обнаружен в процессе эксплуатации, это требует оперативной реакции со стороны автолюбителя.

Как уже упоминалось, решение лежит только в замене устройства, ведь ремонтировать его невозможно. Чтобы заменить резонаторный глушитель на Renault вовсе не обязательно ехать на СТО.

Все работы можно с легкостью произвести самостоятельно, без привлечения дорогостоящих мастеров.

В процессе эксплуатации средний глушитель Логана регулярно подвергается негативным воздействиям

Чтобы не допустить выхода устройства из строя и последующих «побочных» эффектов, важно своевременно делать профилактику и менять устройство еще до его поломки

Специалисты рекомендуют делать замену раз в 20 тысяч километров.

Если же в процессе эксплуатации и проявляются неполадки  резонатора, распознать их на слух способен даже малоопытный автолюбитель.

При этом старайтесь не экономить на покупке дешевых подделок — отдавайте предпочтение оригинальным резонаторам или рекомендованным аналогам от других производителей.

Если же не следовать этому совету, то уже через 1-2 тысячи километров может потребоваться новое ТО.

Как снять глушитель на Рено Логан

Со временем эксплуатации автомобиля рано или поздно владельцы Рено сталкиваются с проблемой прогоревшего глушителя. Ремонт системы выпуска часто является затруднительным решением, так как произвести демонтаж выхлопной системы без применения специальных инструментов невозможно. Владельцы автомобилей Рено часто сталкиваются с проблемой повреждения глушителя, особенно после активной поездки по зимним дорогам усыпанных реагентами. Как мы знаем, реагенты негативно влияют на открытые металлические участки выхлопной системы и способствуют ее коррозии. Сегодня мы поговорим о том, как снять глушитель и произвести его ремонт, а возможно и замену.

Крепление глушителей ваз для Рено Логан

Подбор крепления на глушитель Рено Логан…

Приветствую всех автолюбителей владельцев автомобилей ваз и Рено Логан, читателей авто блога RtiIvaz.ru. Сегодня мы рассматриваем крепление глушителей автомобилей ваз, а затем сравниваем их с креплением глушителей Рено Логан, на предмет их взаимозаменяемости.

Комплект крепление глушителей ваз 2101-07

Для начала рассмотрим крепление глушителей классических моделей 2101-07. Это ремкомплект 20Р ОАО «БАЛАКОВОРЕЗИНОТЕХНИКА». В комплект «классики» входит так называемый «ромбик» и две ленты оснащенные крючками для подвеса (см. фото), каталожный номер 2101-1203047/72.

Ремкомплект 21Р, 2108-1203073-20р

Теперь рассмотрим крепление глушителя на «восьмерку» 2108. Каталожный номер ремкомплекта 21P, 2108-1203073-20р количество 5 штук, также от ОАО «БАЛАКОВОРЕЗИНОТЕХНИКА». Ремкомплект состоит из пяти так называемых «пряников» одинаковой формы. Такой набор подходит для большинства переднеприводных моделей ваз.

Ремкомплект крепления глушителя ваз 2110, старого образца

Далее рассмотрим крепление глушителя на «десятку» 2110 старого образца. Ремкоплект состоит из четырех деталей: так называемый «будильник» (похож на будильник) и трех уже упомянутых выше «пряников» такие же, как для Лады 2108.

Ремкомплект крепление глушителя Ваз 1117, 1118, 1119 «Калина»

Затем рассмотрим ремкомплект на модели Ваз 1117, 1118 и 1119 «Калина». Каталожный номер 1118-1203073, количество 4 штуки. Комплект состоит их четырех «пряников» чем то похожие на резинки ваз 2108.

Ремкомплект крепление глушителя ваз 2170, ваз 2110 нов/образца

Смотрим следующий ремкомплект крепления глушителя на ваз 2170 «Приора». Каталожный номер 2170-1203073 количество 3 штуки. В ремкомплект входят: четыре подвеса – три чисто приоровских и один подвес «будильник» от ваз 2110 старого образца. Крепления подходят для крепления глушителя ваз 2110 нового образца.

Крепление глушителя Рено Логан

Теперь рассмотрим с эстакады крепления глушителя Reno и посмотрим, что можно подобрать из креплений автомобилей Лада. По размерам из вазовских креплений больше всего подходит подвес от «Приоры» ваз 2170. Он, правда, немого по ширине уже, чем крепление на Логане, но можно поставить два резиновых подвеса. Хотя «пряник» Приоры более мощное и для Логана будет вполне достаточно и одной резинки.

Вообще то, чтобы вы знали на Рено Логан глушитель выхлопных газов крепится на двух резиновых подвесах. Мы с вами рассмотрели все имеющиеся на сегодняшний день в продаже крепления глушителей автомобилей ваз, всех моделей. Также опытным путем подобрали крепление глушителя на автомобиль Reno Logan, которое можно заменить креплением от автомобиля Приора.

Собственно весь эксперимент был проделан для того, что если в продаже не будет «родного» крепления на Рено Логан или он покажется вам слишком дорогим, вы всегда сможете заменить его «пряником» от Приоры. Можно поставить две резинки вместо одной и будет мощнее держаться.

Крепление глушителя на автомобили «Газель», «Волга»

Далее рассмотрим крепление глушителя на автомобили «Газель», «Волга». Эти крепления наиболее удачно подходят для глушителя Renault Logan. В отличие от приоровских они шире и почти такие же, как на Логане. Это ярославские крепления на Газель или автомобиль Волга. Каталожный номер – ЯРТ 3105 1203163 03.

Пробуйте, экспериментируйте. Всем Удачи на дорогах!

Вам так же будет интересно узнать:

Регулируются клапана на классике

Сальники на переднею и заднею крышку

Как заменить глушитель на «Рено Логан»

Процедура замены глушителя не должна вызывать каких-либо сложностей. Единственный важный нюанс — это выбор нового качественного глушителя. Чтобы новое изделие служило долго, необходимо заранее узнать о критериях выбора «глушаков» и их стоимости:

  • итальянский производитель Atiho предлагает простые и доступные глушители из обычной стали. Служить они будут не очень долго, зато и стоят недорого — от 2 до 3 тыс. руб. в сборе;
  • глушители Miles стоят чуть дороже — до 3,5 тыс. руб., однако и срок службы у них будет достигать 6–7 лет, так как они выполнены из стали с покрытием из алюминия;
  • оригинальные изделия производства Renault стоят дороже всего — до 8 тыс. руб., так как выполняются из нержавеющей стали и поэтому будут служить не менее 10 лет.

Критерии подбора глушителя для автомобиля Рено упираются только в финансовые возможности владельца: чем больше денег, тем более качественное изделие можно купить.

Подготовка инструментов для работы

Чтобы замена глушителя прошла максимально быстро, нужно заранее подготовить нехитрый набор инструмента. В набор входят два рожковых ключа на 10 и плоская отвёртка с тонким лезвием. Ключи понадобятся для откручивания гаек, а отвёртка может пригодиться в том случае, если трудно будет руками снять глушитель с резинок.

Видео: замена глушителя целиком

Демонтаж глушителя своими руками

После того как будет подготовлен доступ к днищу автомобиля, можно приступать к работе.

Любые работы с элементами выхлопной системы проводятся только после полного остывания труб и мотора.

Рекомендуется для безопасного снятия глушителя придерживаться следующих правил:

  1. Открутить четыре болта, которыми штаны глушителя крепятся к выпускному коллектору.
  2. После этого отсоединить разъём кислородного датчика — можно убрать его в сторону, чтобы не мешал.
  3. Снять резиновые подвески по всей длине труб. После чего аккуратно опустить глушитель вниз и вытащить из-под машины.

Вот и все работы, которые нужно будет провести для того, чтобы снять глушитель с «Рено».

Старый и новый глушители от «Рено Логан» — разница очевидна

Как установить «глушак» на «Логан»

Перед началом установки глушителя лучше всего убедиться в том, что все резиновые подвески находятся в рабочем состоянии. То есть они не должны быть растянуты, иметь трещин или выемок. В ином случае нужно сразу же заменить резинки на новые, ведь от их состояния будет зависеть надёжность фиксации глушителя.

Установка труб выхлопной системы производится в обратном порядке:

  1. Сначала глушитель подтягивается под кузов автомобиля.
  2. После чего на специальные крючки подвешиваются резинки, а за резинки цепляется и сам глушитель.
  3. К коллектору подключается разъём датчика кислорода.
  4. После этого можно прикручивать новые болты соединения глушителя и коллектора.

Болты обязательно нужно менять при каждой замене труб, так как они при длительной эксплуатации быстро прикипают к металлу.

Проведение ремонта элементов глушителя и его замена — это процедуры, которые не требуют специальных знаний и умений. Однако следование простым рекомендациям позволит существенно сэкономить на услугах СТО.

Поломки глушителя Рено Логан

Поломки глушителя Логан могут быть следующими:

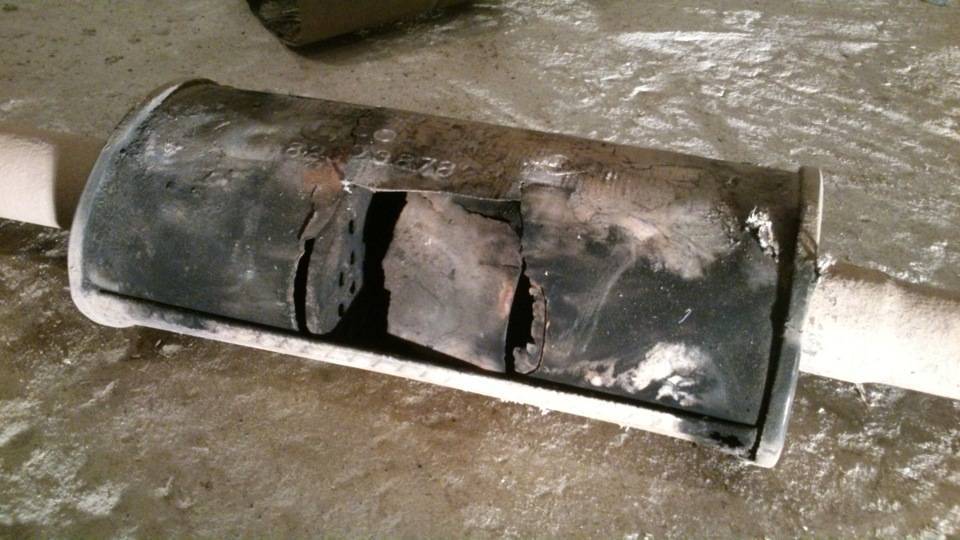

  • прогорание рабочих элементов агрегата под воздействием раскаленных выхлопных газов, вследствие чего тот превращается в обыкновенную полую трубу, уже не способную исполнять свои функции;
  • разрушение корпуса агрегата коррозией. Достаточно появления небольшого очага ржавчины, чтобы ты в короткий срок распространилась на всю поверхность агрегата. Очень скоро в нем появляются сквозные отверстия, сквозь которые происходит утечка выхлопных газов. Результат тот же: резонатор становится неработоспособным;
  • механические повреждения, приведшие к нарушению герметичности глушителя, либо к разрушению его сварных соединений и прочих элементов выхлопного тракта;
  • закупорка твердыми осадками продуктов сгорания топлива. Этот вид поломки можно отнести, скорее, к экзотическим. Да, резонатор постепенно забывается сажей и копотью, но коррозия и высокие температуры обычно успевают его разрушить быстрее, нежели тот станет непроходимым для отработанных газов.

Глушитель Рено Логан: назначение и принцип действия

Еще одним ключевым элементом выхлопной системы является глушитель. Уже по названию можно понять, что устройство предназначено для снижения уровня шумов, а также преобразования энергии ОГ. Конструктивно узел состоит из 2-х узлов, среди которых главный глушитель и резонатор (устанавливается на входе). Уменьшение уровня шума в устройстве происходит за счет многократного преломления звукового потока ОГ с последующим его поглощением.

  • Уменьшение объема загрязняющих веществ. Здесь в большей степени работает катализатор, но и фильтрующие элементы глушителя частично берут на себя выполнение такой опции.
  • Преобразование энергии отработавших ОГ, уменьшение их температуры, снижение пульсаций.
  • Уменьшение уровня шума. Благодаря особой конструкции устройства, посторонние звуки устраняются почти без шума. Часто автовладельцы Renault Logan жалуются на громкую работу глушителя. При наличии такой проблемы можно говорить о неисправности системы выхлопа и необходимости ее ремонта.

Отдельного внимания заслуживает конструкция глушителя. Существует мнение, что это простой узел, в котором отсутствуют сложные элементы. Это не так. Глушитель — наиболее сложное устройство выхлопной системы. В автомобиле Рено Логан таких узла два:

  • Вспомогательный глушитель (резонатор) — предназначен для первичного уменьшения шумов и пульсаций. Конструктивно это трубка, имеющая большое число отверстий (перфорация), и помещенная в другой металлический кожух.
  • Главный глушитель гарантирует окончательное подавление шумов. В отличие от предварительного узла его конструкция сложнее. Так, в корпусе из металла содержится группа трубок с отверстиями, а сам кожух условно делится на несколько камер. Некоторые из них наполняются специальным материалом, обеспечивающим поглощение звуков. Подавление шумов внутри устройства происходит за счет многократного преломления звуков.

Для обеспечения полноценной работы глушителя отдельное внимание должно уделяться его настройке. Как правило, эта работа поручается профессионалам на СТО

При самостоятельной настройке принцип следующий:

  • Убираются все элементы, которые заставляют газ вытекать в обратную сторону. Если не выполнить эту работу, высок риск появления резонансных частот с последующим рассеиванием волн. Как следствие, конструкция выхлопной трубы делается максимально прямой. Если этого не реализовать эту задачу, распределение газов будет неравномерным.
  • Места стыков обрабатываются с помощью теплоизолирующих материалов. Для организации такой теплоизоляции применяются спецматериалы.
  • Все места стыков делаются гибкими, что обеспечивает устойчивость к окружающей среде. Если же этого не сделать, высок риск повреждения (деформаций).
  • В процессе диагностики применяется специальная техника, с помощью которой измеряется момент вращения коленвала, а также обороты мотора.

Опытные автолюбители знают, что путем модернизации глушителя можно увеличить мощность силового агрегата. Этот параметр зависит от двух компонентов — момента и скорости вращения коленвала. Расчет производится путем перемножения этих составляющих между собой. Частота вращения вала зависит от скорости наполнения цилиндра. Если закрыть выход из глушителя, то снижения давления в системе не произойдет, а вывод газов станет невозможным. Как следствие, возрастает давление в системе, а цилиндр перестает очищаться. Итог — сбои в работе двигателя.

Выхлопная система Рено построена таким образом, что объем ОГ совмещался с общим объемом рабочей смеси, которая сюда поступает. Благодаря этому, выхлопная система работает с наибольшей эффективностью. Для повышения уровня мощности допускается тюнинг выхлопной системы и монтаж прямоточного глушителя, о котором упоминалось выше.

Если же необходима замена устройства, то выбор можно осуществлять с учетом информации в таблице.

Система выпуска Рено Логан

Вот почему при изготовлении узла применяется чугун с высоким уровнем термостойкости. Катализатор Выхлопная система рено логан фото Логан: Каталитический нейтрализатор Рено Логан является 3-х компонентным, что обеспечивает защиту от нескольких вредных веществ, а именно оксидов азота и углерода, а также от недогоревших полностью углеводородов.

Внешне устройство чем-то схоже с глушителем, но принцип действия и задачи упомянутых узлов различны. Когда мотор не прогрет, температура каталитического преобразователя и окружающей среды идентична.

Он обрабатывается жидкостью WD После этого выхлопная система рено логан фото отсоединяется провод на датчике контроля выхлопных газов. Его провод тоже отсоединяется вручную. Если во время движения водитель слышит посторонние скрипы, а в салоне ощущается запах гари, то, вероятнее всего, проблема кроется именно в прогорании прокладки. В такой ситуации необходимо срочно заменить её. Цена вопроса: Вывод очевиден. Прокладка выполняется из термостойких материалов, чтобы предотвратить быстрое прогорание глушителя Рекомендуется сразу же приступить к замене этого элемента: Загнать авто на смотровую яму.

Очистить от грязи место стыка между коллектором и трубой — так проще будет работать. Открутить две гайки на 10, которые фиксируют два элемента выхлопной системы между. Отвести приёмную трубу в сторону. Выхлопная система рено логан фото трубы коллектора снять прогоревшую прокладку, вытереть места стыка чистой тканью. После этого наложить новую прокладку на отверстие коллектора и подсоединить к нему приёмную трубу двумя болтами.

Гайки закручивать до упора, но не пережимая, иначе можно сорвать резьбу и выдавить новую прокладку. Единственный важный нюанс — это выбор нового качественного глушителя.

Служить они будут не очень долго, зато и стоят недорого — от 2 до выхлопная система рено логан фото тыс. Подготовка инструментов для работы Чтобы замена глушителя прошла максимально быстро, нужно заранее подготовить нехитрый набор инструмента.

В набор входят два рожковых ключа на 10 и плоская отвёртка с тонким лезвием. Ключи понадобятся для откручивания гаек, а отвёртка может пригодиться в том случае, если трудно будет руками снять глушитель с резинок. Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная.

Самостоятельно меняем глушитель на автомобиле «Рено Логан»

Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания или система питания. Берём болгарку и режем трубу Привариваем новую среднюю часть глушителя Рено Логан.

Собираем конструкцию обратно. Вариант номер два — разборная система выпуска. Рассмотрим процесс замены: Откручиваем хомут крепления труб между основным глушителем и средней частью.

Система выпуска отработавших газов

Туже самую операцию проделываем между средней и передней частью. Демонтируем среднюю часть глушителя Рено Логан. Место соединения выпускного коллектора и приёмной трубы глушителя 1 — пружина; 2 — прижимная пластина; 3 — гайка Вся остальня система труб системы выполнена на заводе единым целым, но заменять её части можно по отдельности.

Для этого труба в нужном месте распиливается по специально установленным меткам небольшие вмятины Заменённые выхлопная система рено логан фото выхлопной системы соединяются между собой специальными обжимными хомутами муфтами которые есть в продаже. По всей длине системы, в трёх местах её крепления установлены резиновые поддерживающие элементы подушки. Система установлена под днищем автомобиля горизонтально.

Выхлопная система (система выпуска отработавших газов) Renault Logan / Рено Логан

Если же необходима замена устройства, то выбор можно осуществлять с учетом информации в таблице. Признаки неисправности системы выхлопа Владельцы Логана должны своевременно реагировать на проблемы в системе выхлопа и предпринимать соответствующие меры.

Так, диагностировать поломку можно по следующим симптомам: Белый дым. Бывают ситуации, когда из выхлопной трубы вылетают клубы дыма почти пара белого цвета.

Такая проблема часто вызвана следующими причинами: Износились или повредились направляющие клапанов. В такой ситуации проводите полное ТО клапанов, а также их замену при необходимости. Из трубы выходит пар, возникший из-за накопившегося конденсата.

Повреждены маслосъемные колпаки. Решение — замена вышедших из строя устройств. Износились кольца для съема масла на одном или нескольких поршнях. После осмотра может быть обнаружена деформация или более серьезный дефект кольца. Такие проблемы, как правило, приводят к попаданию смазывающего состава на поршень, а после — в камеру сгорания.

Решение — замена из чего состоит глушитель рено логан колец с последующей настройкой параметров двигателя. Чрезмерный износ цилиндров, на которых могли появиться задиры или трещины. Как правило, это вызвано нехваткой смазывающего состава или воздействием на устройства высоких температур.

Уровень масла поднялся выше допустимой нормы. Как следствие, состав проникает через границы поршневых колец.

Выход в такой ситуации — слив масла до достижения безопасного уровня. Нарушение целостности прокладок на ГБЦ. Болты, удерживающие прокладку, очень часто оказываются проржавевшими.

Поэтому они обрабатываются жидкостью WD40, которая облегчит их откручивание.

Если она пригорела к трубе, снять её вручную будет практически невозможно. Определить неисправность глушителя очень просто — с этой задачей справится даже человек, который только вчера сел за руль машины.

Выхлопная система

Разумеется, если нет ни того, ни другого, можно просто поставить авто на домкрат. Главное — обеспечить себе удобства и безопасность при проведении осмотра глушителя: Внимательно осмотреть трубы на предмет наличия коррозии, дыр, трещин, тёмных пятен или вмятин.

Осмотреть стыковые соединения — нет ли утечки газов.

Пошатать глушитель рукой — он не должен сильно отходить со своей оси. Проверить надёжность всех креплений — болтов, гаек, кронштейнов из чего состоит глушитель рено логан резиновых подвесок

При осмотре труб особо пристальное внимание необходимо уделять состоянию резонатора и основного глушителя, так как они сильнее остальных частей подвергаются износу Если на трубах нет видимых повреждений, то глушитель находится в рабочем состоянии

Первыми признаками неисправности, на которые водитель должен обратить внимание, считаются громкий рёв в выхлопной системе и неприятные запахи в салоне. При этом выделяется чистый азот и водяной пар: Чем выше температура катализатора, тем активнее идёт процесс

Как заменить глушитель автомобиля Renault Logan?

После того, как автомобиль пройдёт примерно Км, для работы катализатора наступают оптимальные условия. По достижении данного пробега, средствами инструментального контроля фиксируется минимальное количество окислов азота и других вредных веществ в выхлопных газах.

Здесь понадобится убрать задний амортизатор, а с него пружину так, чтобы не повредить шланг тормозной системы или датчик АБС. Если будет проводиться замена только одного узла системы, необходимо нанести метки, по которым будет сниматься, а затем монтироваться новая деталь.

Система выпуска отработавших газов Рено Логан

Система выпуска отработавших газов: 1 — выпускной коллектор; 2 — прижимная пластина крепления приемной трубы к выпускному коллектору; 3 — каталитический нейтрализатор отработавших газов; 4 — демпфер; 5 — дополнительный глушитель; 6 — основной глушитель; 7 — кронштейн подвески системы

Система выпуска состоит из выпускного коллектора, приемной трубы с каталитическим нейтрализатором отработавших газов, дополнительного и основного глушителей и соединяющих их труб. Все элементы системы, кроме выпускного коллектора, сварены в единое целое. Фланец выпускного коллектора соединен шаровым шарниром с фланцем приемной трубы. К трубе, соединяющей каталитический нейтрализатор и дополнительный глушитель, прикреплен резинометаллический демпфер для гашения резонансных колебаний системы выпуска. Система выпуска подвешена к кузову на трех резиновых подушках. Над нейтрализатором, дополнительным и основным глушителями и около топливного бака установлены теплозащитные экраны. Между выпускным коллектором и головкой блока цилиндров установлена металлическая уплотнительная прокладка. Для уплотнения шарнирного соединения выпускного коллектора и приемной трубы применяется надетое на фланец выпускного коллектора кольцо из композитного материала со сферической наружной поверхностью, а во фланце приемной трубы выполнена внутренняя сферическая поверхность. Соединение фланцев стягивается прижимной пластиной через две конические пружины, надетые на шпильки выпускного коллектора. Пружины поджаты гайками, навернутыми на шпильки.

Расположение системы выпуска отработавших газов на автомобиле Рено Логан (защита силового агрегата для наглядности снята):

1 — резиновая подушка подвески системы выпуска; 2 — теплозащитный экран

Выпускной коллектор закрыт теплозащитным экраном…

… и крепится семью гайками к шпилькам головки блока цилиндров (теплозащитный экран для наглядности снят)

Соединение приемной трубы с выпускным коллектором: 1 — пружина; 2 — прижимная пластина; 3 — гайка

Выпускной коллектор с датчиком концентрации кислорода: 1 — уплотнительное кольцо соединения коллектора с приемной трубой; 2 — датчик концентрации кислорода; 3 — выпускной коллектор; 4 — уплотнительная прокладка соединения коллектора и головки блока цилиндров; 5 — экран выпускного коллектора

В нижней части выпускного коллектора установлен датчик концентрации кислорода в отработавших газах (лямбда-зонд). Каталитический нейтрализатор предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов. Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем (ЭБУ), определяющий количество подаваемого топлива в зависимости от сигналов датчика концентрации кислорода. При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчик концентрации кислорода быстро выходят из строя. Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная. Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания или система питания. При пропусках воспламенения несгоревшее топливо, попадая в нейтрализатор, догорает и спекает в нем блок катализатора, что может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.

Расположение меток на трубе между нейтрализатором и дополнительным глушителем

Расположение меток на трубе между дополнительным и основным глушителями

Соединяют трубы нового узла с трубами системы выпуска специальным хомутом Глушители и каталитический нейтрализатор — неразборные узлы, при выходе из строя их необходимо заменять новыми. В запасные части поставляются нейтрализатор с приемной трубой, дополнительный и основной глушители с трубами определенной длины, а также специальные хомуты для соединения труб. Для замены отдельного элемента цельной системы в двух местах на ее трубах нанесены метки (кернения), по которым можно разрезать трубы. Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений и замену резиновых подушек подвески.

Замена гофры глушителя ​Renault​​​

Мы осуществляем замену данной детали для таких моделей как Renault Logan, Renault Duster, Renault Fluence, Renault Megane, Renault Scenic, Renault 19, Renault Laguna, Renault Koleos и др. Штатный элемент — гофра выхлопной системы, достаточно надежен и служит в среднем от 5 до 8 лет. Конечно, существует множество факторов, таких как особенности эксплуатации или стиля езды водителя, исправности двигателя и систем подачи топлива, исправности катализатора и физических повреждений выхлопной системы, от которых зависит срок службы оригинальной детали.

Гофры, которые мы устанавливаем (3-х слойные, корейского производства) отличаются высокой надежностью и сроком эксплуатации не меньше установленных на автомобиль с завода.

Выхлопная система

Выхлопная система:

Расположение выхлопной системы на автомобиле12

Внешняя сторона (фланец) передней трубы, в месте соединения с коллектором оборудована шаровым соединением, для обеспечения некоторой подвижности системы.

123

Вся остальня система труб системы выполнена на заводе единым целым, но заменять её части можно по отдельности. Для этого труба в нужном месте распиливается по специально установленным меткам (небольшие вмятины)

Заменённые элементы выхлопной системы соединяются между собой специальными обжимными хомутами (муфтами) которые есть в продаже.

По всей длине системы, в трёх местах её крепления установлены резиновые поддерживающие элементы (подушки). Система установлена под днищем автомобиля горизонтально. В четырёх местах, в том числе около бензобака установлены тепловые экраны

Глушители и каталитический нейтрализатор не разбираются и заменяются в сборе (их можно найти в продаже).

Каталтический нейтрализатор (№ 3 на первом рисунке) внешне похож на глушитель и устанавливается под днищем автомобиля на выхлопной системе. Когда двигатель холодный, температура катализатора совпадает с температурой окружающей среды. Катализатор активируется при достижении определённой температуры. Такая температура достигается через 1 – 2 минуты после запуска двигателя. Катализатор нагревается выхлопными газами и может нейтрализовать 50%, а в некоторых случаях от 60% до 80% вредных веществ, входящих в состав выхлопных газов.

Компоненты катализатора Катализатор установлен в выхлопную систему с целью уменьшения выделения вредных веществ в атмосферу. Катализатор состоит из следующих компонентов: • Корпуса из нержавеющей стали, • Алюминиевого волоконного термоизолятора, • Одного, или двух пористых керамических блоков. Катализатор является элементом, помогающим протеканию некоторых химических реакций, возникающих на внутренней поверхности пор, нейтрализующих вредные составляющие выхлопных газов. Протекание таких реакций называется катализом.

Принцип работы каталитического нейтрализатора

На вход катализатора поступают выхлопные газы, содержащие вредные вещества, остающиеся после неполного сгорания топлива, такие как:: непредельные углеводороды, угарный газ, окись азота. В результате нагревания элементов катализатора, внутри каналов пористой структуры, покрытых драгоценными металлами и являющимися катализаторами для каждого из перечисленных вредных веществ, происходит два типа химических реакций: окисление и восстановление. Процесс окисления «дожигает» непредельные углеводороды, в результате чего образуются углекислый газ и вода:

CxHy + (x + y/4)О2 -> xCО2 + (y/2) + H2O 2CО + О2 -> 2CО2

Процесс восстановления, восстанавливает окислы азота. При этом выделяется чистый азот и водяной пар:

NO + CO -> (1/2) N2 + CО2 NO + H2 -> (1/2) N2 + H2О (2x + y/2)NО + CxHy -> (x+y/4) N2 + xCО2 + (у/2) Н2О

Неисправности выхлопной системы

Белый дым

• пар от скопившегося водного конденсата

• Маслосъемное поршневое кольцо изношено. Кольцо может быть повреждено или сломано, что приведет к попаданию масла из картера на поршень, а затем в камеру сгорания. Замените поршневые кольца

• Цилиндры изношены, потрескались или покрыты задирами. Это может быть вызвано перегревом или недостаточной смазкой. Проверьте блок цилиндров, систему смазки и систему охлаждения

• Маслосъемный колпачок клапана поврежден или изношен. Замените маслосъемные колпачки новыми.

• Направляющие клапанов изношены. Выполните полную проверку и техническое обслуживание клапанов .

• Уровень моторного масла слишком высокий, это приводит к тому, что масло проходит через поршневые кольца. Слейте моторное масло, чтобы уровень соответствовал норме.

• Прокладка головки блока цилиндров повреждена. При этом масло попадает в камеру сгорания. Замените прокладку головки блока цилиндров и проверьте ее на наличие следов деформации.

• Слишком высокое давление в картере, что приводит к прохождению масла через поршневые кольца. Чаще всего причиной является засоренный сапун.

Черный дым

• Воздушный фильтр засорен. Очистите или замените фильтрующий элемент.

• Трос или вал тяги воздушной заслонки заклинило, что привело к попаданию топлива в контур воздушной заслонки .

Коричневый дым

• Воздушный фильтр не герметично закрыт или не установлен должным образом.

Замена глушителя Рено Логан

После определенного периода эксплуатации Рено Логан его владельцы вынуждены столкнуться с неисправностью, когда прогорает глушитель. Поэтому в большинстве случаев требуется замена глушителя, или его ремонт, и самое главное в этом деле, знать, как снять правильно ремонтируемый глушитель. Сама процедура ремонтных мероприятий выхлопной системы проблематична, так как ее снятие без специнструмента выполнить нельзя. Глушитель наиболее часто начинает барахлить на Рено Логан после зимнего периода активных поездок, когда дороги посыпаются солью и химическими веществами. Такие элементы являются причиной окислительных процессов на открытых участках металла, которых в выхлопной системе почти 100%. Публикация приоткроет завесу о том, как снять аккуратно и правильно глушитель, выполнить его ремонт, и, в крайнем случае, что делать, если потребуется замена глушителя на автомобиле Renault Logan.
