Советы по замене подшипников генератора ВАЗ 2110
После определения неисправности можно приступать непосредственно к работе. Все, что требуется — разобраться, как поменять подшипник на генераторе ВАЗ 2110, с чего начать и в какой последовательности производить все манипуляции.
Рассмотрим алгоритм действий более подробно:
1. Слегка приоткручивайте крепежную гайку, установленную на генераторе, и специальный регулировочный болт.
2. Сбрасывайте ремешок генератора и запускайте двигатель. Делается это для того что бы убедиться, что проблема действительно с генератором. Если шум исчез, то можно смело продолжать разборку.

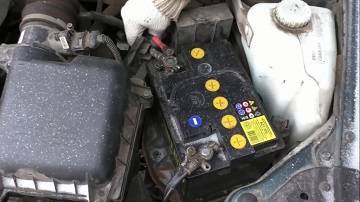

3. Переходите к аккумулятору и снимайте с него «минус»
Такая предосторожность очень важна в плане защиты от случайного короткого замыкания в процессе работ. После чего можно откручивать все провода, которые подходят к генератору.. 4
Отворачиваем болты защиты картера если такова имеется и снимаем ее, открутите нижний крепеж генератора и само устройство. При этом доставайте генератор через низ подкапотного пространства.
4. Отворачиваем болты защиты картера если такова имеется и снимаем ее, открутите нижний крепеж генератора и само устройство. При этом доставайте генератор через низ подкапотного пространства.

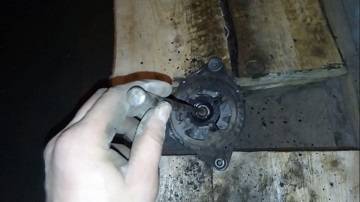

5. Блокируйте с помощью отвертки или другого приспособления ротор генератора и выкручивайте шкив.
6. Находите специальные защелки, оттягивайте их в стороны и демонтируйте корпус.
7. Выкручивайте щетки генератора и четыре болта половинок генераторного узла.
8. Не забывайте, что вам еще собирать устройство обратно, поэтому во избежание путаницы сразу сделайте метки на двух половинках. После этого поддевайте крышку с помощью отвертки и демонтируйте ее.
9. Как правило, много удобнее демонтировать ротор с подшипника передней крышки, накрутив гайку на место на резьбовую часть ротора и ударив по ней бронзовым или медным молотком, можно и обычным, но только через кокой нибудь деревянный брусочек.
11. Подберите необходимую деталь, которая по диаметру подойдет по размеру подшипнику. В нашем случае можно взять головку на «27»
Теперь осторожно постукивайте по устройству и выбивайте подшипник со своего места.
12. Доставайте новые подшипники и готовьте их к установке. В частности, первое, что нужно сделать — набить их необходимым количеством смазки.
13. Устанавливайте новый подшипник с помощью старой детали, для этого просто подставляйте демонтированный подшипник сверху. И легкими ударами сажайте подшипник на свое место.
14. Снять задний подшипник можно при помощи съемника если таковой имеется, если нет то придется сбивать при помощи зубила, (можно использовать тонкий металлический прут или мощную отвертку) и бейте молотком по устройству, постоянно перемещая его по поверхности (двигаться нужно в противоположном направлении). К слову, демонтировать подшипник можно и с помощью мощного рожкового ключа.
15. Следующим этапом необходимо с помощью упомянутой выше головки и старого подшипника забить новое устройство. Кроме этого, для решения этой задачи можно применить специальный трубчатый ключ или же трубу с нужным диаметром.
16. Как только подшипники все поменяны, можно переходить непосредственно к сборке узла.
17. Возвращайте все на место в последовательности, обратной демонтажу. При этом начинайте работу непосредственно с передней крышки устройства. После этого можно производить сборку до конца.
Замена подшипников генератора ВАЗ 2110 своими руками — это лучший способ устранить неисправность и сэкономить на посещении дорогостоящих мастеров СТО.
При этом работа не вызовет каких-либо сложностей. Главное — хорошо подготовиться к работе, а именно кратко ознакомиться с устройством генератора, изучить инструкцию по замене, купить оригинальные подшипники и хорошую смазку, подготовить необходимый инструмент и выделить всего 40-60 минут своего драгоценного времени.
Если все сделать правильно, то посторонний шум исчезнет, а сам генератор продолжит успешно выполнять возложенную на него задачу. Удачи на дорогах и конечно же без поломок.
Ремонт генератора ВАЗ 2114
Как снять генератор на ВАЗ 2114 — вы уже знаете, далее необходимо понять какой именно элемент узла вышел из строя. Это может быть диодный мост (один из диодов), электрическая обмотка, конденсатор, щётки и прочее. Для того чтобы точно выяснить, что именно сломалось – нужно снять защитную крышку и пошагово проверить все перечисленные части генератора. Как правильно это сделать? — при помощи мультиметра. После обнаружения неисправных частей необходимо выполнить их замену или же сдать генератор в ремонт (при обрыве проводки).
При сборке обязательно убедитесь в целостности подшипников генератора, повращав его пальцами за ось. Если есть лёгкое поскрипывание – смажьте подшипники специальной смазкой. Сборка генератора осуществляется в порядке обратном снятию.
Довольно часто автолюбители задаются вопросом, как снять генератор на ВАЗ 2114 и 2115. Ведь этот прибор имеет склонность выходить из строя в самый неподходящий момент. Вовсе не секрет, что с неработающим генератором далеко не уедешь. Батарея разрядится довольно быстро, что опять же не пойдет ему на пользу. Поэтому, следует при первых признаках неисправности сразу снять этот узел. Дальше возможно поставить новый, или отремонтировать старый. В большей части случаев оптимальным вариантом будет ремонт генератора, это можно сделать самостоятельно. Только нужно выявить причину поломки.
Как снять генератор на ВАЗ 2114 и 2115? Обычно спрашивают люди, имеющие явные проблемы с этой деталью
Обычно на генерирующее устройство обращают внимание при плохой зарядке аккумулятора. Как правило, водитель замечает на панели загоревшуюся лампочку
Это позволяет наиболее быстро устранить неисправность. Но, иногда, проблема проявляется севшим неожиданно аккумулятором. При этом, лампа совершенно не реагирует на низкое напряжение в сети. В таком случае, обязательно проверьте работоспособность батареи, возможно с генератором все в порядке.
Для проверки не стоит проводить эксперименты со снятием клеммы на работающем генераторе. При этом, возникает скачок напряжения, что выведет из строя электронику автомобиля. Поэтому, для проверки вооружитесь обычным мультиметром. Проверка производится в режиме измерения напряжения. Заводится двигатель, затем, дается ему погреться несколько минут. Это позволит напряжению нормализоваться. После чего, доводим обороты мотора до 3000, и включаем все электроприборы: печку, обогрев стекол, дальний свет.
Замерьте в этом состоянии напряжение на клеммах батареи. Аппарат не должен показывать менее 13,2 В. Если показания меньше, то однозначно поломка в генераторе. Хотя иногда причина неисправности в окислении контактов на аккумуляторе. После чистки проведите проверку еще раз. Проверить реле-регулятор можно следующим образом, сначала замеряется напряжение под нагрузкой. После чего все приборы отключают. И еще раз производят измерения. При нормальном регуляторе показания не изменятся, или изменятся в пределах 0,1 В. Если прибор покажет увеличение напряжения, то скорее всего, проблема в реле.
Сборка производится в обратном порядке. Вместо вышедших из строя деталей устанавливаются сменные. Будьте аккуратны при установке подшипника. Нельзя забивать его непосредственно молотком. Следует использовать для этого трубу подходящего диаметра.
Заключение. Ремонтировать отечественные автомобили приходится достаточно часто. При этом, у каждой машины имеются свои слабые места. Вопрос, как снять генератор на ВАЗ 2114 и 2115, не редкость среди владельцев этих моделей. В целом, это работа не сложная, один раз выполнив ее, вы гарантированно сможете ее повторить.
Диагностика узла
Выработка недостаточного заряда генераторной установкой приводит к тому, что поступающего напряжения не хватает для питания всего электрооборудования. В этом случае, приходит на помощь аккумулятор. В итоге, он может полностью разрядиться. Слишком высокое напряжение еще опаснее для бортовой сети, так из-за него могут перегорать предохранители, а также сгореть компоненты электросети.
Зная, какое напряжение должен вырабатывать генератор ВАЗ 2114, можно провести его диагностику для выявления неисправностей (автор видео Ильдар Латыпов).
Диагностика выполняется с помощью мультиметра, установленного в режим измерения напряжения.
Проверка генератора ВАЗ 2114 состоит из последовательности действий:
- Сначала нужно включить зажигание и запустить мотор.
- Если есть повреждения в цепи обмотки ротора, то на панели приборов будет постоянно гореть сигнальная лампочка.
- Силовой агрегат следует прогреть примерно до 90 градусов. Частота вращения коленчатого вала должна составлять около 2500-3000 об/мин.
- Затем следует включить ближний свет и магнитолу.
- Теперь нужно замерить напряжение, которое поступает на клеммы АКБ. Оно должно быть около 13 В.
- Выключив магнитолу и погасив ближний свет, снова замеряем напряжение. Оно должно увеличиться до 14,7 В.
Во время диагностики следует прислушиваться к работе ротора. Если разрушится подшипник в передней крышке, будет слышен шум.
Падение напряжение возможно по следующим причинам:
- ослабление натяжение ремня генератора,
- износ щеток,
- неисправность реле-регулятора,
- износ всего генераторного агрегата.
Если генераторный узел полностью изношен, его нужно полностью менять. Перед тем как поменять генератор на ВАЗ 2114, следует выполнить его диагностику. Если не идет зарядка на аккумулятор, причина может быть в обрыве ремня.
Как поменять подшипник на генераторе «Элтра» у Lada 2114 – снятие и разборка узла
- Первый шаг – снимаем минусовую клемму АКБ;
- Выкручиваем болт у нижнего крепления (3);
- Теперь убираем защиту клеммы у механизма (2), далее откручиваем гайку у контакта.
- Находим и откручиваем верхний болт крепления (1).
- Снимаем ремень (4) со шкива (5) и вынимаем агрегат из-под капота.
- Отчищаем от грязи, а потом зажимаем генератор в тисках, используя разводной ключ с накидным на 24, откручиваем гайку шкива, предварительно нанесите WD-40.
- Далее снимаем пластиковую крышку, используя отвертку.
- Откручиваем болты, держащие выпрямительный блок, головкой 8 (10). Далее выкручиваем контактный болт.
- Снимаем блок. Теперь выкручиваем стяжные корпусные гайки. Разбираем корпус.
- Со снятием крышки возникают проблемы, так как там расположен шарикоподшипник, который посажен на вал якоря. Разборка корпуса показана ниже.
Как выпрессовать и снять подшипник без съемника
После разборки электрогенератора, передний п/ш спрессовывается с корпуса, а задний с вала якоря ротора. Следуете пошаговой инструкции.
- Зажмите конструкцию в тисках или положите на жесткую поверхность.
- Молотком через подобранную под размер внутреннего кольца оправку аккуратно выбиваем старую запчасть.
- Задний элемент качения демонтируем способом без съемника (см.фото). Применяем два рожковых ключа на 17 или используйте съемник при его наличии.
Как заменить подшипники в генераторе ВАЗ 2114 на новые. Установка и обратная сборка узла
- Смажьте Литолом посадочные поверхности (в корпусе и вал якоря ротора).
- Запрессовка переднего элемента качения производится до упора молотком через головку. Для надежности сделайте завальцовку торца кернером.
- На вал ротора задняя деталь запрессовывается при помощи головки 27 мм удлиненного типа или подберите кусок стальной трубы, с внутренним диаметром 20 мм, наружным диаметром 24-26 мм.
- После установки новых запчастей, собираем агрегат по обратной технологии согласно схеме. Замена завершена, монтируем электрогенератор обратно.
Об устройстве генератора
Генератор ВАЗ 2114 – это электроустановка переменного тока с электромагнитным возбуждением, трехфазная, синхронного типа. Для преобразования механической энергии силовой установки в электрическую применяется вращающееся магнитное поле.
В конструкции генератора используются две основные части:
- подвижный ротор;
- неподвижная часть установки статор.
Статор представляет собой элемент из листового металла, каждый лист изолирован друг от друга. На внутренней поверхности в специальные пазы укладывается медная обмотка. Ротор является расточенной на станке деталью из сплошной электромеханической стали. Из листовой стали изготовлены наконечники полюсов. На каждом полюсе находится катушка возбуждения, питание на которую подаётся от источника постоянного электрического тока.
От возможных механических повреждений генератор защищён корпусом. В корпусе собраны все основные части электрической установки:
- подшипники;
- крыльчатка для охлаждения;
- выпрямительный блок или диодный мост;
- регулятор напряжения;
- шкив ременного привода.
Спереди и сзади устанавливаются крышки, закрепляются к корпусу статора с помощью болтовых соединений и являются неподвижной частью. Задний подшипник фиксируется на валу ротора и закрывается специальной втулкой. Спереди подшипник расположен в передней крышке. Из-за того, что он впрессован в посадочное гнездо, подшипник меняется вместе с крышкой. Вал ротора вращается на подшипниках. Смазка, заложенная производителем, рассчитана на весь срок службы агрегата.
Медная обмотка статора собрана по схеме подключения «звезда», все провода выводятся в одну общую точку. На задней части провода обмоток соединены с выпрямительным блоком. На нём расположены диоды (в зависимости от модификации генератора от 4 до 6) из кремния. Есть положительные и отрицательные диоды, количество их равное. В зависимости от полюса, диод впрессован в одну из алюминиевых пластин, представляющих собой форму подковы. На пластинах находится ещё три небольших диода, через которые поступает питание на обмотку возбуждения в момент запуска двигателя. Блок с диодами прикрепляется к задней части. Здесь же расположен регулятор напряжения и конденсатор, снижающий риск возникновения пробоя обмотки из-за скачков напряжения.
При включении зажигания на приборной панели всегда должна загораться контрольная лампа. Когда двигатель ещё не запущен, напряжение на обмотку подаётся непосредственно от аккумуляторной батареи. После запуска мотора питание на обмотки поступает уже от диодного моста, в этот момент контрольная лампа на приборной панели должна потухнуть. Если после запуска мотора лампочка на панели не гаснет, значит, на аккумулятор не подаётся напряжение с генератора. Соответственно, есть неисправность этого узла.
Особенности использования генератора
В первую очередь нельзя допускать, чтобы генератор работал продолжительное время с отсоединенным аккумулятором. От этого может произойти мощный скачок напряжения, с которым не справится конденсатор. Из-за этого устройство может выйти из строя. Контакты от аккумулятора всегда должны быть подключены к соответствующим выводам, т. е. плюс всегда должен фиксироваться к питающему выводу на генераторе, а минус к массе. Если контакты спутать (например, на АКБ будут перепутаны клеммы), через диоды на выпрямительном блоке пойдет слишком сильный ток, что вызовет их пробой.
Никогда нельзя проверять электрогенератор «на искру». Из-за резкого всплеска электроэнергии диоды почти сразу выходят из строя. Проверка должна осуществляться исключительно с помощью специальных измерительных приборов на стенде.
Диоды нельзя проверять с помощью мегомметра, в противном случае это грозит коротким замыканием на диодном мосту. Если используется мегомметр для диагностики электропроводки, генератор в обязательном порядке отсоединяется от проводов. Клеммы и контакты необходимо отсоединить от генератора и аккумулятора и в случае проведения сварочных работ кузова, узлов и агрегатов автомобиля.
Как заменить генератор на ВАЗ 2113-ВАЗ 2115?
Примечание! Заменять генератор рекомендуем вам на точно такой же (Аналогичный), просто бывает когда люди покупают другие генераторы и с ними возникают такого рода проблемы, например генератор не подходит для этого автомобиля и её закрепить не могут (Крепления не в тех местах), или он занимает слишком много места и не может встать на то место где стоял до этого родной, поэтому перед снятием генератора, взгляните на его маркировку (Прямо на нём и нанесена) и по этой маркировки и покупайте новый генератор!
Снятие: 1) Снимать генератор нужно через низ так как это удобно и не будет трудностей чтобы его вынуть, но для этого защиту картера нужно будет снять, а то она будет мешать снятию (О том как снять защиту, читайте в статье: «Замена защиты картера на автомобиле»), как только защита снята, обязательно скиньте клемму минус с аккумуляторной батареи, потому что если этого не сделать, то когда вы соприкоснётесь гаечным ключом с гайкой крепления клеммы плюс генератора, то произойдёт замыкание и оно будет происходить до тех пор, пока гаечный ключ от гайки не отведёте (О том как скинуть клемму, смотрите в статье: «Замена аккумулятора на ВАЗ»).
2) Теперь рукой отведите резиновый чехол в сторонку (Это на обоих фото ниже показано) и под ним вы найдёте гайку которая клеммы плюс крепит к генератору (Гайка указана синей стрелкой), вы эту гайку отверните и после чего обе клеммы снимите, как только клеммы будут сняты, отсоедините колодку проводов (Указана красной стрелкой) потянув за неё рукой с небольшой силой и отсоединив её тем самым.
3) Далее гаечным ключом или же воротком с накидной головкой, отверните полностью регулировочный болт который для наглядности указан на фото ниже стрелкой, под этим болтом ещё кстати шайба находиться, поэтому и её тоже с болты снимите когда вы его вынете.
4) Затем выверните гайку верхнего болта который сам генератор удерживает на планке (Указана красной стрелкой), после чего гайку с болта удалите и сам болт выньте из генератора, при этом сняв ещё натяжную планку (Указана синей стрелкой) которая за болтом находиться.
5) Ну и в завершение выверните гайку нижнего болта крепления генератора (см. фото 1) и сразу же за этой гайкой дистанционная втулка будет расположена, вы её тоже снимите, как только она будет удалена, берите что ни будь тяжёлое (Молоток к примеру) и выбивайте болт из генератора, одной рукой при этом удерживая сам генератор на весу (см. фото 2), просто если вы этого не будете делать, то когда болт будет извлечён, генератор упадёт на землю (Кстати бить молотком нужно не металлической частью, а ручкой которая из дерева выполнена, просто есть большая вероятность болт повредить если металлической частью стучать будете).
Примечание! Вы как только немножко ослабите гайку нижнего болта, снимите ремень с генератора (Указан красной стрелкой), для этого одной рукой генератор подведите ближе к двигателю, а другой с ролика генератора (Ролик указан синей стрелкой) снимите ремень и пусть он просто висит там, не мешая генератору сняться при этом!
Установка: Новый генератор на своё место устанавливается точно так же как и снимается, просто вся процедура происходит в обратном порядке снятию, кстати после установки генератора, оденьте на его ролик ремень и отрегулируйте его натяжение, более подробно о том как это сделать, читайте в статье: «Замена ремня генератора на ВАЗ».
Дополнительный видео-ролик: На примере автомобиля ВАЗ 2110 посмотрите как генератор снимать нужно, вся процедура на передне приводных автомобилях по снятию генератора практически одна и та же, но вот к новым автомобилям таким как Лада Приора и т.д., это уже не относиться, потому что на них генератор уже немножко по другому снимается.
21.09.2020
Генератор — важный элемент в устройстве любого автомобиля. Узел преобразует механическую энергию в электрический ток, обеспечивая ресурсом все системы машины. Поломка генератора — серьезная проблема, с которой долго ездить не получится, аккумулятор практически сразу разрядится. С неприятностью можно справиться, если знать, как проходит замена генератора ВАЗ-2114 и других машин «АвтоВАЗа».
Замена Щеток Генератора Приора С Кондиционером ~ AUTOINTERLINE.RU
Как происходит замена щеток генератораПриора
Если обладатель Приоры увидит, что теряется зарядка с аккумуляторной батареи, то сначала необходимо проверить состояние щеток генератора. Приора с кондиционером. Не спешите снимать гену для замены щеток, замена масла +.
В каких случаях требуется замена реле зарядки? Обратные снятию реле с генератора ваз 2107. Стоит отметить, что на первых порах зарядка аккумулятора будет понижаться незначительно, однако если своевременно не исправить неполадку, то зарядка батареи в скором времени вовсе пропадет.
Ремень генератора калина 2 с кондиционером и ат. Исправить такую неполадку поможет заменаизношенных щетокгенератора Приора.
А так как данный процесс не так уж и сложен, то осуществить такую работу можно самостоятельно, учитывая советы от профессионалов своего дела.
Инструменты для работы
Перед тем как приступить к замене изношенных элементов, следует подготовить необходимые инструменты:
- ключ размером на 13, лучше всего использовать рожковой;
- отвертку, лучше для этого мероприятия подойдет плоский инструмент;
- автомобильную головку с так называемым воротком размером на 10.
Поэтапная замена щетокгенератора
Произвести замену изношенных щеток можно, не снимая генератора со своего автомобиля. Замена генератора лада лада приора – замена диодного приоры с кондиционером и эур.
Однако, по мнению специалистов, данный процесс намного упростится, если перед заменой все-таки извлечь генератор с его постоянного места. Замена щеток генератора ваз 2107, проверка реле зарядки ваз 2107.
После того как генератор будет снят, процесс замены выполняется в следующем порядке:
- при помощи отвертки извлекается крышка, изготовленная из пластика для защиты генератора, чтобы иметь возможность добраться до щеток;
- соединительный штекер с проводами отсоединяется от щеток;
- два фиксирующих крепежа, которые расположены по краям осматриваемых элементов, аккуратно отвинчиваются;
- при помощи ключа размером на 13 откручивается фиксирующий болт по центру элемента;
- после того как все крепления будут откручены, щетки следует вынуть, чтобы осмотреть их внешнее состояние и осуществить замену.
Какие признаки укажут, что щетки генератора вышли из строя
Понять, что щетки генератора пришли в непригодность на Приоре с ГУР или кондиционером, помогут следующие внешние признаки:
- длина осматриваемого элемента;
- если при осмотре будет обнаружено, что длина щеток менее 5 мм, их обязательно нужно заменить;
- также замена потребуется в том случае, если внешний вид щеток укажет на неравномерную изношенность, то есть один элемент окажется сильно стертым, а второй будет новеньким. Неравномерная изношенность данных элементов обязательно негативно отобразится на работе генератора, поэтому специалисты рекомендуют их непременно заменить.
Стоимость новых комплектующих для Приоры не превышает 150 рублей, конечно, можно найти и более дешевые щетки для генератора, но навряд ли такие элементы прослужат верой и правдой длительный период времени, и такая экономия приведет к повторной процедуре замены этих комплектующих.
После того как качественные щетки приобретены (желательно отдавать свой выбор известным производителям), можно приступать к сборке всего элемента и установке генератора на прежнее место. Лада приора установкой с кондиционером, на генератора вместе с.
Но как уже было сказано ранее, такой процесс удастся осуществить и без его снятия, что, разумеется, должен решить каждый автовладелец самостоятельно.
Эти операции, как многие понимают, совершаются в обратном порядке, а после заключительного этапа обязательно проверяется, эффективно ли работает весь генератор.
Если замена изношенных щеток будет произведена правильно, и проблема с зарядкой аккумуляторной батареи заключалась именно в изношенности этих комплектующих, то автовладелец решит этот вопрос, причем без помощи сотрудников СТО, чем и сэкономит немало собственных денежных сбережений. Сам процесс замены довольно прост, но если все же в ходе работы возникнут трудности, можно в любое время просмотреть обучающее видео на интернет-ресурсе, которое предоставляют профессионалы своего дела, выбрав для просмотра самое подходящее время.
