Устройство турбины дизельного двигателя

Правила эксплуатации

Чтобы в полной мере использовать ресурс турбины дизельного мотора и продлить ее срок службы, необходимо выполнять ряд условий:

• Регулярно менять масло в системе, чтобы не допустить попадания абразива в маслопровод и его засорения.
• Применять только качественное масло, имеющее сертификат, той марки, которая соответствует указанной в паспортных данных двигателя.
• Прогревать мотор перед началом движения и не давать холодному двигателю высоких нагрузок.
• Никогда резко не отключать движок, а после остановки автомобиля давать ему возможность поработать несколько секунд на холостых оборотах.

Визуальный осмотр

На начальном этапе диагностики следует проверить уровень и качество дизельного моторного масла. Также необходимо исключить возможное попадание сторонних предметов в турбокомпрессор.

Далее приступаем к анализу цвета выхлопных газов. Падение мощности и черный цвет выхлопа дизеля говорит о переобогащении смеси. Это может указывать на недостаточное количество подаваемого в цилиндры воздуха по причине неисправностей во впуске. Тяга дизельного мотора может также пропадать в результате утечек на выпуске.

Для проверки мотор необходимо завести и оценить звуки в процессе работы турбокомпрессора. Турбина не должна свистеть или скрипеть, не должно быть звука прорывающегося воздуха через соединения. Нужно проверить состояние и герметичность соединений патрубков, по которым осуществляется подача воздуха. Любые неплотности или повреждения недопустимы. Также обязательно проверяется состояние воздушного фильтра, так как загрязнение и снижение его пропускной способности приведет к недостаточной подаче воздуха в цилиндры.

Если дизель дымит белым или сизым выхлопом, тогда это указывает на попадание масла в цилиндры двигателя и его сгорание в рабочей камере. Подобная неисправность может возникать как по причине неисправностей турбокомпрессора, так и других узлов ДВС. Также на проблему указывает большой расход масла (около литра на 1 тыс. пройденных км.)

В этом случае необходимо снова вернуться к проверке воздушного фильтра и ротора турбины. Загрязненный фильтр пропускает малое количество воздуха, что приводит к сильной разнице давлений между корпусом турбины и картриджем с подшипниками. Из этого картриджа масло начинает вытекать в корпус компрессора. Если неисправностей не выявлено, тогда нужно приступить к осмотру сливного маслопровода на наличие загибов, трещин и других дефектов.

Еще одной причиной роста давления может служить активное попадание газов из камеры сгорания в картер двигателя, что препятствует нормальному сливу масла из турбины. Данная неисправность может быть связана с проблемами в работе системы вентиляции картерных газов, дизель начинает сапунить. На моторе с исправной турбиной во впускном и выпускном коллекторе не должно быть признаков обильного попадания масла.

Снова проводим анализ состояния турбины на осевой люфт. Если с компрессором все в норме, тогда причины наличия масла в турбине заключаются именно в повышении давления в картере двигателя. Дополнительно возможно присутствие пробки в сливном маслопроводе.

В случае шумной работы дизеля нужно проверить трубопроводы, через которые воздух подается под давлением, а также ротор турбокомпрессора. Ротор турбины во время прокрутки не должен касаться стенок. Повышенного внимания заслуживает состояние крыльчатки турбины. Любые зазубрины или признаки повреждений крыльчатки требуют немедленного ремонта компрессора. При обнаружении заметных дефектов ротора турбину необходимо снимать для детальной диагностики.

Система смазки

Смазка вала турбонагнетателя осуществляется смазочной системой двигателя.

На вал устанавливают уплотнительные кольца, предотвращающие проникновение масла в полости корпусов компрессора и турбины. Они же предохраняют корпуса от перегрева. Но герметичность обеспечивается не столько уплотнениями, сколько разностью величины давления в различных частях агрегата. Эту разницу давлений создает турбинная ось (вал), имеющая неравномерный диаметр.

Особая форма литья корпуса, в котором расположен вал, также способствует удержанию масла.

Если мотор не развивает требуемую мощность, это может быть симптомом неисправности турбонаддува. Наиболее часто встречающиеся проблемы — загрязнение воздушного фильтра или потеря герметичности впускного коллектора. Кроме потери мощности, их можно диагностировать по несвойственному для исправной машины цвету и количеству дыма, выходящего из выхлопной трубы.

Особенности эксплуатации турбированных двигателей

На режимах разгона автомобиля в силу инерционности системы возникает явление, получившее название «турбояма». Сущность явления заключается в следующем:

• Автомобиль движется с небольшой постоянной скоростью.
• Турбина вращается в соответствующем режиме.
• При резком нажатии на педаль ускорения в цилиндры двигателя подается больше топлива.
• После его сгорания образуются отработавшие газы, которые с большей силой воздействуют на турбину и увеличивают мощность двигателя. Однако происходит это с некоторой временной задержкой.

Таким образом, между моментом нажатия на педаль и фактическим ускорением автомобиля присутствует некоторая временная задержка — «турбояма». Также данное явление проявляется в виде недостатка крутящего момента на малых оборотах двигателя.

Виды систем турбонаддува

Производители разработали различные способы избавления от «турбоямы»:

• Турбина с изменяемой геометрией. Конструкция предусматривает изменение сечения входного канала. За счет этого выполняется регулирование потока отработавших газов.
• Два турбокомпрессора, установленных последовательно (Twin Turbo). На каждый режим работы (обороты двигателя) предусматривается свой компрессор.
• Два турбокомпрессора, установленных параллельно (Bi Turbo). Схема разбиения на две турбины снижает инерцию системы, и турбояма становится не так ощутима.
• Комбинированный наддув. Устройство предусматривает и механический, и турбонаддув. Первый включается при низких оборотах, второй при высоких.

Что такое турботаймер и для чего он необходим

Другой стороной инерционности системы с турбокомпрессором является необходимость снижать обороты постепенно. Нельзя резко выключать зажигание после того, как двигатель работал на высоких оборотах. Это обусловлено тем, что подшипники будут продолжать вращение, а поскольку масло не будет подаваться в систему — возникнет повышенное трение. Оно, в свою очередь, спровоцирует быстрый износ вала турбины.

Для решения этой проблемы применяется турботаймер. Это устройство устанавливается на приборной панели и подключается в цепь зажигания. После выключения зажигания ключом система запускает таймер, который глушит двигатель спустя некоторое время, давая возможность турбине снизить обороты до приемлемых значений.

Турбированный двигатель, плюсы и минусы

Сначала о преимуществах:

1. Возможность с малого объема “выжать” большую мощность, зачастую это 100 л.с. на каждый литр объема.
2. Крутящий момент уже с холостых оборотов дает уверенную тягу, но только в случае, если турбина маленькая, она раскручивается быстрее.
3. Диапазон крутящего момента широкий.
4. Расход топлива, при одинаковой мощности с атмосферным моторов, явно ниже.
5. Возможность увеличивать мощность с помощью прошивки на 20-30% без вреда ресурсу и комфорту движения.

Недостатки:

1. Ресурс турбины современных авто едва достигает 100 тыс.км.
2. Возникновение «турбоямы», процесса между провалом и резким набором скорости из-за ожидания раскрутки турбины.
3. Стоимость ремонта дороже, обслуживать двигатель нужно чаще.
4. Возрастает потребность в качественном масле и топливе.

Схема турбины с изменяемой геометрией (VNT)

Она также известна под названием – трубина с переменным соплом. Данный тип турбины используется в дизельных двигателях. Девять подвижных лопастей, установленных в турбокомпрессоре, регулируют прохождение потока газов к турбине. Увеличение и блокировка потока газов достигается при помощи привода, регулирующего угол наклона девяти лопастей. Скорость потока газов и давление нагнетаемого воздуха согласуются с количеством оборотов двигателя во время изменения угла наклона лопастей.

Некоторые двигатели используют несколько турбокомпрессоров. Возможно использование двух (Твин Турбо), трех или же четырёх. В таких конструкциях они устанавливаются последовательно. Первый используется при низких оборотах, а второй — при высоких. Также существует схема установки компрессоров, при которой они располагаются параллельно друг другу. Она используется на V-образных двигателях. На каждый ряд цилиндров приходится по компрессору. Бытует мнение, что один большой турбокомпрессор менее производителен, чем два маленьких.

Паровая турбина

Принцип работы ее немного иной. Пар, который образуется в котле, под давлением попадает на крыльчатку турбины. Последняя совершает обороты, тем самым, вырабатывая механическую энергию. Обычно такая турбина соединена с генератором и применяется на электростанциях. Благодаря механической энергии, генератор производит электричество. Мощность таких агрегатов может достигать 1000 МВт.

Однако данный показатель существенно зависит от перепада давления пара на входе и выходе. Также подобные турбины применяются для привода питательного насоса, на кораблях и судах с ядерной установкой. Что касается военных кораблей, здесь применяется газовая турбина. Принцип работы ее заключается в следующем. Газ поступает через сопловой аппарат компрессора в область низкого давления. При этом он расширяется и ускоряется. Затем поток газа двигает лопатки турбины. Последние передают усилия на вал через диски. Таким образом создается полезный крутящий момент.

Принцип работы дизельного двигателя

Отличие дизельного мотора от бензинового обусловлено тем, что смешивание топлива с воздухом происходит не снаружи, а внутри цилиндра.

К тому, же воспламеняется смесь самостоятельно, без свечи зажигания. Конструкция двигателя включает в себя:

1. Цилиндр.
2. Впускной и выпускной клапаны.
3. Поршень.
4. Топливную форсунку.

Из этого видео, вы узнаете, как работает дизельный двигатель. Смотрим и берём себе на заметку!

Описать принцип работы мотора можно, рассмотрев действия поршня, клапанов и форсунок во время каждого такта. Обычно их четыре.

такт – впуск топлива

У поршня есть две мертвые точки: верхняя (ВМТ) и нижняя (НМТ). Во время первого такта открывается впускной и закрывается выпускной клапаны. В цилиндре создается разрежение. Внутрь устремляется воздух.

такт – сжатие

Все клапаны закрыты. Поршень от НМТ перемещается к ВМТ, сжимая вошедший во время такта 1 воздух до 5 МПа. Его температура увеличивается до 700 Со.

Такт – рабочий ход (расширение)

Поршень находится в ВМТ. Топливный насос под высоким давлением подает топливо в цилиндр через форсунку. Распыляясь, оно смешивается с нагретым воздухом и самовоспламеняется.

При горении температура возрастает до 1800 Со, а давление до 11 МПа. Поршень начинает движение от ВМТ к НМТ, совершая полезную работу. В конце рабочего хода температура внутри цилиндра снижается до 700-800 Со, а давление падает до 300-500 кПа.

такт – выпуск газов

Впускной клапан закрыт, выпускной – открыт. Поршень выталкивает через него отработанные газы. Температура внутри снижается до 500 Со, а давление до 100 кПа.

Как проверить турбину дизельного двигателя и избежать поломки? + видео » АвтоНоватор

Турбированные силовые агрегаты когда-то устанавливались исключительно на большегрузах. В настоящее же время их все чаще стали использовать на обычных легковых машинах. Оно и понятно, турбированная линейка выдает больше мощности. Но на ряду с ощутимыми преимуществами данные силовые агрегаты имеют и свои недостатки.

В любой момент автомобильный компрессор может дать сбой, начать барахлить и попросту выйти из строя. Чтобы не усугубить ситуацию каждый автомобилист должен знать, каким при наличии неисправности будет поведение автомобиля.

О том, как выявить самостоятельно неполадку и к каким способам диагностики можно прибегнуть и пойдет речь в данном материале.

Об истории изобретения и внедрения турбонаддува

Итак, идея «пустить в дело» энергию отработанных выхлопных газов появилась уже вскоре после изобретения и успешных опытов применения двигателей внутреннего сгорания. Немецкие инженеры и первопроходцы автомобиле- и тракторостроения, во главе с Дизелем и Даймлером, провели первые опыты по повышению мощности двигателя и снижению расхода топлива с помощью нагнетания сжатого воздуха от выхлопов.

Готдиб Даймлер выпускал вот такие автомобили, а уже задумывался о внедрении системы турбонаддува

Но первым, кто построил первый эффективно работающий турбокомпрессор, стали не они, а другой инженер – Альфред Бюхи. В 1911 году он получил патент на своё изобретение. Первые турбины были таковы, что использовать их было возможно и целесообразно только на крупных двигателях (например, судовых).

Далее турбокомпрессоры начали использоваться в авиационной промышленности. Начиная с 30-х годов ХХ века, в Соединённых Штатах регулярно запускались в «серию» военные самолёты (как истребители, так и бомбардировщики), бензиновые двигатели которых были оснащены турбонагнетателями. А первая в истории грузовая автомашина с турбированным дизельным мотором была сделана в 1938 году.

Oldsmobile Jetfire 1962 года – первый серийный автомобиль с турбонаддувом

Мода на турбированные моторы вернулась на рубеже 70-х/80-х, когда турбонаддув начали широко использовать в создании спортивных и гоночных автомобилей. Приставка «турбо» стала чрезвычайно популярной и превратилась в своеобразный лейбл. В голливудских фильмах тех лет супергерои нажимали на панелях своих суперкаров «магические» кнопки «турбо», и машина уносилась вдаль. В реальной же действительности турбокомпрессоры тех лет ощутимо «тормозили», выдавая существенную задержку реакции. И, кстати, не только не способствовали экономии топлива, а наоборот, увеличивали его расход.

Труженик советских полей – трактор К-701 «Кировец» с турбонаддувом

Первые действительно успешные попытки внедрения турбонаддува в производство автомобильных двигателей серийного производства осуществили в начале 80-х годов «SAAB» и «Mercedes». Этим передовым опытом не замедлили воспользоваться и другие мировые машиностроительные компании.

В Советском Союзе разработка и внедрение в «серию» турбированных двигателей была связана, прежде всего, с развитием производства тяжёлых промышленных и сельскохозяйственных тракторов – «ЧТЗ», «Кировец»; суперсамосвалов «БелАЗ» и т.п. мощной техники.

Почему в итоге турбины получили распространение именно на дизельных, а не бензиновых двигателях? Потому что дизельные моторы имеют гораздо большую степень сжатия воздуха, а их выхлопные газы – более низкую температуру. Соответственно, требования к жаропрочности турбины гораздо меньше, а её стоимость и эффективность использования – гораздо больше.

Проверка работоспособности турбины с помощью специального оборудования

Если кажется, что машина не выходит на нужные обороты и теряет мощность, скорей всего, что проблема кроется в турбине. Для проверки исправности следует уточнить состояние прибора давления воздуха, который поступает в коллекторный отсек, потому что он чаще всего нуждается в ремонте.

Работы такого вида выполняются в автомобильном сервисе. Чтобы провести проверку, к автомобильному разъему подсоединяют прибор и снимают данные работоспособности датчика. После этого в точке выхода из турбины воздушных масс устанавливается устройство с встроенным в него манометром, с помощью которого выполняются замеры, подтверждающие состояние турбинного устройства.

Кроме этих работ проверяется смазочная система.

Как работает турбонаддув

Чтобы разобраться в работе турбонаддува, для начала следует уяснить понятия турбоподхвата и турбоямы.

Турбоподхват – ситуация, когда набравший скорость ротор увеличивает поступление воздуха в цилиндры, следствием чего становится повышение мощности двигателя.

Турбояма – момент небольшой задержки, наблюдаемый в работе турбины при увеличении количества поступившего горючего, что достигается нажатием на педаль газа. Задержка вызвана временем, которое нужно ротору для его разгона газами.

Турбонаддув увеличивает давление отработанных газов за счет более интенсивной работы двигателя. В то же самое время повышается и давление наддува: этот процесс требует контроля и регулировки, поскольку при достижении высоких значений велика вероятность поломки. Функции регулировки давления возложены на клапан, контролем предельно возможных значений занимаются мембрана и пружина с определенными значениями жесткости (когда достигается максимально допустимая величина, мембрана открывает клапан).

Работа турбины дизельного двигателя также требует контроля давления:

1. компрессор через клапан, дабы снизить давление, сбрасывает лишний забранный воздух;
2. когда давление поступившего воздуха достигает максимально допустимой величины, клапан выпускает газы, и ротор вращается с требуемой скоростью, а компрессор всегда забирает только нужное количество воздуха.

Использование двух турбокомпрессоров и других турбо деталей

На некоторые двигатели устанавливается два турбокомпрессора разного размера. Малый турбокомпрессор быстрее набирает обороты, снижая тем самым задержку ускорения, а большой обеспечивает больший наддув при высокой скорости вращения двигателя.

Когда воздух сжимается, он нагревается, а при нагревании воздух расширяется. Поэтому повышение давления от турбокомпрессора происходит в результате нагревания воздуха до его впуска в двигатель. Для того, чтобы увеличить мощность двигателя, необходимо впустить в цилиндр как можно больше молекул воздуха, при этом не обязательно сжимать воздух сильнее.

Охладитель воздуха или охладитель наддувочного воздуха является дополнительным устройством, которое выглядит как радиатор, только воздух проходит как внутри, так и снаружи охладителя. При впуске воздух проходит через герметичный канал в охладитель, при этом более холодный воздух подается снаружи по ребрам при помощи вентиляторов охлаждения двигателя.

Охладитель увеличивает мощность двигателя, охлаждая сжатый воздух от компрессора перед его подачей в двигатель. Это значит, что если турбокомпрессор сжимает воздух под давлением 7 фунт/дюйм2 (0,5 бар), охладитель осуществит подачу охлажденного воздуха под давлением 7 фунт/дюйм2 (0,5 бар), который является более плотным и содержит больше молекул, чем теплый воздух.   Турбокомпрессоры также обладают преимуществом на большой высоте, где плотность воздуха ниже. Обычные двигатели будут работать слабее на большой высоте над уровнем моря, т.к. на каждый ход поршня подаваемая масса воздуха будет меньше. Мощность двигателя с турбокомпрессором также снизится, но менее заметно, т.к. разреженный воздух легче сжимать.

При установке мощного турбокомпрессора на двигатель с впрыском топлива, система может не обеспечить необходимое количество топлива — либо программное обеспечение контроллера не допустит, либо инжекторы и насос не смогут осуществить необходимую подачу. В этом случае необходимо осуществлять уже другие модификации для максимального использования преимуществ турбокомпрессора.

Плюсы и минусы системы

Турбонаддув, как и любой элемент автомобильной системы, имеет преимущества и недостатки.

К преимуществам относятся:

 Дополнительная мощность. Считается, что установка доптурбины на выпускном коллекторе ДВС придает дополнительную мощность. Это поможет получить еще один источник энергии для турбонаддува. Нельзя называть ее «бесплатной» энергией. Ее можно назвать «дешевой дополнительной энергией».

 Оптимизация соотношения массы «движка» и веса. Переход на турбонаддув помог отказаться от увеличения количества и объема цилиндров с целью увеличения мощности мотора.

 Экономичность. При сравнении удельного расхода топлива и атмосферного двигателя с той же мощностью можно понять, что преимущество у первого типа. Это объясняется тем, что за один цикл тратиться меньше топлива.

 Что касается недостатков, то их не так много, как кажется. Во-первых, самым основным «минусом» системы является «турбояма». Это явление представляет собой процесс, который при разгоне с небольших оборотов выдает вялую динамику, вместо ускорения. Это обуславливается тем, что турбонаддув работает в тесной связи с частотой вращения коленчатого вала. Эффективности от наддува совершенно не будет, если величина окажется невысокой.

 Вторым недостатком считается повышенная температура. Сжатие воздуха связывают с нагревом, что отрицательно сказывается на функционировании движка. Именно из-за этого приходится вводить систему охлаждения дополнительно. Турбонаддув, несмотря на свои недостатки, является отличным способом для достижения высоких показателей экономичности и мощности.

Как правильно эксплуатировать турбированный двигатель?

Если соблюдать все правила эксплуатации, то двигатель, оснащенный турбокомпрессором, может прослужить около 500 тысяч километров. Известны случаи, когда двигатель «переживал» собственный автомобиль. Кузов сгнивал, а мотор устанавливали на другой автомобиль и продолжали эксплуатировать.

• Заливайте в бензобак только самое качественное топливо. Не заправляйтесь на сомнительных заправках. То же самое относится и к моторному маслу. Некачественное масло очень быстро приведет к дорогостоящему ремонту турбированного двигателя. Помимо этого, необходимо чаще проверять уровень масла.
• Работа на холостых оборотах, которые превышают нормируемые значения, дольше 30 минут недопустима. Если у вас холостые обороты выставлены на слишком больших или малых значениях, обязательно отрегулируйте карбюратор или перепрограммируйте систему впрыска топлива.
• После каждого запуска турбированного двигателя, его необходимо прогревать не менее двух минут. Только затем можно начинать движение.
• Если после длительной поездки вы решили остановиться, то не глушите двигатель сразу. Необходимо выждать время, пока на холостых оборотах остынет турбокомпрессор (порядка 2-3 минут) и только после этого выключайте зажигание.
• Всегда своевременно проводите мероприятия, касающиеся технического обслуживания двигателя. Здесь имеется ввиду замена масла, расходных материалов.

Вот так устроен турбированный двигатель. Если вы не боитесь всех сложностей эксплуатации и повышенного расхода топлива, то можете без проблем установить на свой автомобиль подобный агрегат. Однако стоит отметить, что если вы планируете установку такого двигателя на свой автомобиль, то необходимо соответствующее переоформление двигателя в органах ГИБДД.

Советы автопроизводителей по избавлению от турбоямы

Многие зарубежные автопроизводители стараются сделать всё возможное, чтобы усовершенствовать свои транспортные средства и не дать турбояме возможности проявиться на дизеле. В первую очередь разработчики внедряют системы «улиток», которые имеют разное сечение. Как показывает практика, это решение не лишено здравого смысла и оно помогает бороться с турбоямами.

Турбояма — явление естественное, его сложно предупредить. На сегодняшний день масса автоконструкторских бюро стараются противостоять такому проявлению, тратя немало усилий и средств на минимизацию и избавление от нежелательного обстоятельства. Как показывает практика, турбояма мешает вождению в основном более опытных водителей, которые хорошо «чувствуют» свою машину и не могут спокойно относиться к ощутимым притормаживаниям своего железного коня. В момент проявления турбоямы машина как будто замирает на доли секунды. Эксперты сравнивают поведение автомобиля в такой момент с «подвиснувшим» ПК.

Избавиться от турбоямы на дизеле помогает организованный специфическим образом развод подачи давления на ротор, точнее на его крыльчатку, посредством не одной, а нескольких «улиток», которые различны по размеру. Суть идеи состоит в том, что разное сечение труб, составляющих систему подачи газов, поочерёдно «работает» с дизельным силовым агрегатом. Важен тот факт, что собранная из нескольких различных «улиток» система обеспечивает достаточно обширный диапазон правильной работы движка и его составляющих.

Тем, кто хочет разобраться в деталях, будет интересен принцип работы такого комплекса труб. Дело в том, что при работе на незначительных оборотах в работу с мотором включается только та «улитка», которая имеет самый маленький диаметр (именно она может потреблять меньшее количество газа ввиду своего небольшого в общей сложности объёма). Как только водитель увеличил на дизеле обороты, начинает включаться в действие «улитка» большего диаметра. Такой процесс повторяется несколько раз, «улитки» переключаются по восходящей.

Правда, в большинстве современных машин присутствует не ограниченное количество «улиток», а только спаренный разнокалиберный комплекс двух труб. Если авто в будущем не будет участником гонок — ему хватит этого числа труб, чтобы избежать такого неприятного момента, как турбояма. Однако не стоит надеяться на полное исключение побочного эффекта, так как при критических режимах езды дизельный силовой агрегат способен раскручиваться на всю мощь.

Снова в моде

Мода на турбированные двигатели стала возвращаться. В период с 70-х до 80-х годов системы турбонаддува стали очень популярными в спортивных и гоночных авто. В фильмах той эпохи все супергерои нажимали на кнопку «турбо», и автомобиль стремительно уходил в закат. Но кино – это кино, а в реальности те первые турбокомпрессоры отставали в эффективности и технологичности, как и тормозила их скорость реакции. И эти агрегаты не только не экономили топливо, но и существенно увеличивали его расход. Тогда еще не шло речи об актуаторе турбины. Принцип работы и настройка еще не были до конца понятны.

Более-менее успешные попытки внедрить наддув в автомобильные серийные моторы проводились в 80-х и SAAB. А уже затем, основываясь на этом передовом опыте, подключились и другие мировые автобренды.

В СССР также разрабатывались и внедрялись в серию турбированные моторы. Но здесь турбины применяли в тяжелых сельскохозяйственных и промышленных тракторах, на самосвалах и другой мощной технике.

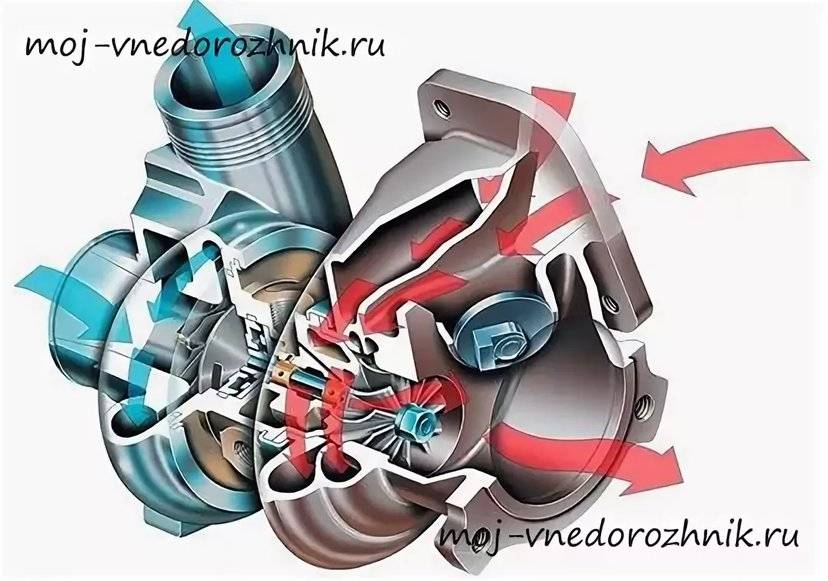

Устройство турбины дизельного двигателя

Турбокомпрессор выполняет задачу по нагнетанию воздуха под давлением в цилиндры мотора: чем больше будет воздуха, тем больше топлива силовой агрегат сможет сжечь, что, в свою очередь, приведет к увеличению мощности двигателя без увеличения объема имеющихся цилиндров.

Турбонаддув имеет особую конструкцию из двух элементов:

• турбина;
• компрессор.

Компрессор усиливает поступление воздуха в топливную систему. Составные части компрессора находятся в алюминиевом корпусе. Внутри находится ротор, закрепленный на оси турбины. Вращаясь, ротор вбирает воздух: большая скорость вращения приводит к большему количеству попавшего внутрь воздуха. Для набора скорости существует турбина.

Турбина состоит из корпуса с ротором внутри. Поскольку все элементы устройства взаимодействуют с газами высокой температуры, они изготавливаются из специальных материалов, невосприимчивых к такому воздействию.
