Как работает сцепление в устройстве трансмиссии автомобиля

Устройство и принцип работы сцепления ВАЗ 2107

По своей сути, сцепление – это передаточное звено между коленвалом двигателя и первичным валом коробки передач. При этом простое нажатие педали разъединяет эти два узла: двигатель продолжает работать, не меняя оптимального режима, а водитель может переключить передачу на повышенную, пониженную или нейтраль.

Устройство сцепления ВАЗ 2107: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

Что было бы, если б коленвал и коробка передач соединялись напрямую? Как минимум, при остановке машины приходилось бы глушить мотор, а затем снова его заводить. Это сейчас по дорогам ездят автомобили с системой «Старт-Стоп», когда вместо холостого хода двигатель просто отключается, но на ВАЗ 2107 на такой «экстрим» не рассчитан ни аккумулятор, ни стартер, ни сам двигатель. Переключать передачи во время движения – тоже не лучший вариант, слишком сильной будет нагрузка на коробку. Да и самому двигателю такие рывки «здоровья» не прибавляют.

Итак, с помощью сцепления можно:

Передавать крутящий момент от коленвала двигателя на трансмиссию;
Разъединять двигатель и трансмиссию, прерывая передачу вращения.

Устройство сцепления на ВАЗ 2107 – это классическая схема сцепления, самая простая и понятная:

Коленвал двигателя жестко соединен с маховиком, который вращается вместе с ним. Маховик выполняет две функции: поддерживает момент инерции, чтобы поршни двигателя не замерли в «мертвой точке», и служит одним из элементов системы сцепления;
Ведомый (фрикционный) диск является передаточным звеном между маховиком и нажимным диском. Он установлен на первичный вал коробки передач и соединяет элементы сцепления за счет силы трения;
Нажимной (ведущий) диск жестко соединен с корзиной сцепления. Его задача – плотно прижимать ведомый диск к маховику, тогда момент вращения будет передаваться на ведомый диск и от него – на коробку передач;
Корзина сцепления состоит из кожуха и системы лепестковых пружин, которые при нажатии сдвигают выжимной диск назад и разъединяют его с ведомым диском. Когда на пружины нет давления, они выталкивают ведущий диск вперед, чтобы он прижимал ведомый диск к маховику. Кожух корзины жестко соединен с маховиком и вращается вместе с ним;
Выжимной подшипник – обязательный элемент системы сцепления. При нажатии на него происходит нажатие на лепестковую пружину корзины;
Управляет сцеплением водитель, нажимая на педаль, от которой усилие передается на подшипник через систему тяг и гидравлической системы.

Как видно из описания, это «сухое» (не в масляной ванне) однодисковое сцепление, с механическим выжимным подшипником и постоянным подключением (система замкнутого типа). Для передачи усилия, которое водитель прикладывает к педали, используется гидравлика.

Устройство гидропривода сцепления

Отдельно нужно сказать о гидравлическом приводе. Благодаря ему, можно использовать несжимаемость жидкости (сохранение постоянного объема даже под большим давлением) и передавать усилие по сложной траектории. Нет необходимости ставить сложные тяги и рычаги, гидравлика отлично справляется со своей задачей.

Схема привода ВАЗ 2107

Система гидропривода включает несколько элементов:

Педаль сцепления;
Главный цилиндр с расширительным бачком;
Рабочий цилиндр с толкателем;
Трубопровод и шланг;
Выжимная вилка.

Принцип работы:

Усилие передается от педали через толкатель на шток главного цилиндра;
Поршень цилиндра идет вперед и выталкивает порцию жидкости в трубопровод, ведущий к рабочему цилиндру;
Жидкость давит на поршень рабочего цилиндра, объединенный с толкателем. Толкатель выходит вперед и надавливает на выжимную вилку;
Вилка отводит выжимной подшипник от лепестковой пружины корзины сцепления.

Благодаря гидроприводу включать и выключать сцепление можно плавно, не допуская рывковых нагрузок на двигатель и коробку передач. Поэтому и говорят, что бросить сцепление – один из «смертных грехов» водителя (и, кстати, именно поэтому у новичков сцепление быстро «горит»).

Функционал исполнительного и главного цилиндров и неисправности

Важнейшим узлом сцепления является его привод, в который входит главный цилиндр, сама педаль, рабочий цилиндр, нажимной подшипник, систему трубопроводов, вилка включения. Размещается исполнительный (рабочий) цилиндр на картере сцепления. В разных моделях и марках авто его устройство не имеет принципиально разных конструктивных отличий. В его корпусе размещены поршень с толкателем, штуцер, уплотнитель под кольцо, пружина для выхода воздуха. Любой из этих элементов при выходе из строя подвергает риску неработоспособности сразу всю систему.

Функции рабочего цилиндра во многом совпадают с теми же, что выполняет главный. Они толкают рабочую жидкость по системе трубопроводов. Первый и наиболее часто встречающийся признак появления неисправностей в работе этого узла — провал педали либо чересчур мягкий ход. Он может означать то, что исполнительный цилиндр износился и начал подтекать. Вместе с демонтажом рабочего часто требует замены и главный цилиндр.

Если по Вашим ощущениям усилие при нажатии на педаль изменилось, первым делом нужно проверить уровень тормозной жидкости в системе, а также состояние, в котором находится гидравлический привод и шланги. Рабочую жидкость специалисты рекомендуют заменять спустя каждые 50 тысяч пройденных километров. При ее замене обязательно следует стравливать из системы весь воздух.

Современное сцепление характеризуется следующими основными неисправностями:

провал педали или посторонние шумы;
неполное включение или выключение передачи;
затрудненное или резкое включение.

Зачастую к появлению проблем приводит неправильная эксплуатация со стороны самого водителя. Это может потребовать высокозатратного ремонта, поэтому куда экономнее будет научиться пользоваться сцеплением правильно. В ходе эксплуатации нужно постоянно контролировать уровень рабочей жидкости. При его недостаточном уровне нужно срочно устанавливать места вероятного подтекания и менять вышедшие из строя элементы.

Надеюсь, уважаемые читатели, что Вам была полезной представленная сегодня в блоге статья и схема работы узла. Мы немного больше стали знать об устройстве сцепления и принципах его взаимодействия в комплексе с двигателем и коробкой передач. А пока рекомендую прочитать три части моего обзора автомобиля Ford Focus 2, владельцем которого я был на протяжении 6 лет, в тексте найдете много полезной информации, а также советы тем, кто рассматривает его для покупки. Читайте новые публикации в самые ближайшие дни! На сегодня пока!

Просмотры:6308

0Нравится

Виды механизмов сцепления

Механизмы сцепления можно классифицировать:

по способу управления – сцепление с механическим, гидравлическим, электрическим или комбинированным приводом (например, гидромеханическим);
по виду трения – сухое (когда фрикционные накладки работают в воздушной среде) или мокрое (сцепление, работающее в масляной ванне);
по режиму включения – постоянно замкнутые и непостоянно замкнутые;
по числу ведомых дисков – одно-, двух-, или многодисковые;
по типу и расположению нажимных пружин – с расположением нескольких цилиндрических пружин по периферии нажимного диска и с центральной диафрагменной пружиной;
по числу потоков передач крутящего момента – одно-, или двухпоточные.

Механический вариант является наиболее простым по конструкции и принципу действия. В случае его использования, водитель или механизатор, нажимая на педаль, посредством тяг и тросов передаёт усилие непосредственно на вилку сцепления. В гидравлическом варианте сцепления задействуется также поршень с гидравлической жидкостью. Как правило, данный вариант применяется на большегрузном автотранспорте, чтобы облегчить работу водителя. При использовании гидравлического привода сцепления величина полного хода педали остаётся постоянной (это обеспечивается наличием у педали сцепления возвратной пружины). Однако величина её рабочего хода меняется, компенсируя уменьшение толщины ведомого диска в результате износа: чем меньше становится толщина диска, тем, при том же полном ходе педали сцепления, бо́льшим оказывается её рабочий ход, и тем «выше» (ближе к концу обратного хода педали при её отпускании) срабатывает сцепление.

У педали сцепления с механическим тросовым приводом полный ход прибавляется по мере износа ведомого диска (педаль сцепления приподнимается вверх относительно уровня пола), вместе с этим увеличивается и её рабочий ход. Свободный ход педали устанавливается регулировкой длины троса. Он составляет в нормальном положении порядка 30…40 мм.

По своей конструкции, сцепление бывает электромагнитного, фрикционного или гидравлического типа. Фрикционный вариант сцепления обеспечивает передачу вращающего момента при помощи силы трения. Сцепление электромагнитного вида контролируется посредством магнитного поля. В гидравлическом варианте сцепления связь обеспечивается под воздействием потока гидравлической жидкости.

Сцепление является электромагнитным, если сжатие ведущих и ведомых элементов механизма производится посредством электромагнитных сил. Электромагнитное сцепление постоянно находится в разомкнутом состоянии. Этот редкий вид сцепления устанавливался на некоторых модификациях машин с ручным управлением. Между ведущим и ведомым дисками находился ферромагнитный порошок, не мешающий раздельному вращению валов. Но после подачи электрического тока в обмотку электромагнита порошок «затвердевал» и передавал крутящий момент.

Для высоких нагрузок, таких как грузовые и спортивные автомобили, применяется также керамическое сцепление с высоким коэффициентом трения, однако оно «схватывает» резко, поэтому непригодно для использования в стандартных автомобилях.

Наиболее распространённый тип – фрикционный. В зависимости от количества используемых дисков, оно может быть однодисковым, двухдисковым или многодисковым.

Принцип функционирования

Прежде всего, взаимодействие между двигателем, сцеплением и коробкой передач необходимо для того, чтобы автомобиль мог беспрепятственно двигаться и останавливаться в требуемой точке. Впервые прообраз сцепления стал применяться создателями Мерседеса. Это позволило значительно упростить управление транспортным средством, поэтому сегодня работа автомобиля немыслима без этого важнейшего узла.

Итак, главный принцип работы устройства заключается в соединении первичного трансмиссионного вала и маховика силового агрегата. Благодаря такой схеме удается достичь плавности хода и переключения скоростей в коробке. Без сцепления затруднительно было бы трогаться с места. Оно устанавливается между коробкой передач и силовым агрегатом и дает возможность передавать крутящий момент от движка на колеса и, при необходимости, разрывать эту связь.

Однодисковое сцепление, как и другие его разновидности, подвержено серьезным нагрузкам в процессе эксплуатации. Многие из его составляющих требуют профилактики и своевременной замены. Неумелые и неопытные водители зачастую «палят» сцепление, и это выражение имеет под собой не только переносный смысл, поскольку в салоне автомобиля начинает ощущаться характерный запах гари.

Как управлять устройством

Узнаем, для чего вообще требуется привод сцепления автомобиля. Благодаря ему можно организовать движение авто. Из отдельных деталей устройства состоит его основная часть, эти детали и определяют весь ресурс системы. Когда сцепление, что называется «ведет», необходимо откладывать деньги на дорогостоящий ремонт.

Механический привод сцепления, располагающийся за педалью, практически не изнашивается.
«Ведет сцепление» – это когда при отпускании педали появляются толчки, так как происходит сильное трение деталей, которое сводит на нет все движения.
Чрезмерный свободный ход педали говорит о том, что ресурс всего механизма подошел к концу.

Механический привод включает в себя приводные рычаги-кулисы, а также подшипник для выжима. Если зазор большой, то происходит пробуксовка деталей, что быстро изнашивает фрикционные накладки. Если зазор чрезмерный, в таком случае система не сможет полностью разъединить двигатель и трансмиссию, что приведет к хрустам при переключениях и полному разрушению КПП. Зазор этот можно регулировать вручную только на системах, где привод осуществляется тросом.

Типы сцепления — какой вариант лучше выбрать для себя?

Сразу скажем, что нет особого значения, какое сцепление стоит на вашем автомобиле. Одна конструкция несколько надежнее, вторая немного дешевле, третья окажется чуть легче. У всех вариантов есть свои преимущества и недостатки. Тем не менее, современные производители все чаще используют сухие дисковые сцепления, которые сегодня считаются наиболее надежными и долговечными. Тем не менее, даже дисковые сухие сцепления бывают разными по другим классификациям.

Существует несколько параметров, которые могут быть использованы для классификации видов сцепления. Это конструкция, размер, тип работы, материал механизмов и прочие особенности. Справедливости ради заметим, что для водителя нет особой разницы от того, какое сцепление установлено под капот автомобиля. Ни в стоимости эксплуатации, ни в удобстве использования особых отличий вы не почувствуете. Различают же такие виды сцепления:

сухое и влажное — последнее работает в масляное ванне, а для сухого не используется обильная смазка;
однодисковое и многодисковое — различие, которое понятно из названия, сегодня используют чаще однодисковое сцепление;
электрическое, механическое, гидравлическое или комбинированное сцепление различают по типу привода всей конструкции в действие;
сцепление с центральной диафрагмой и круговым расположением пружин — это различие по типу нажатия на выжимной диск;
для механической и автоматической коробки передач — это различие определяет лишь способ инициирования работы механизма.

Какой бы тип сцепления ни использовали на вашем автомобиле производители, это решение было принято после профессиональных испытаний. Так что менять что-либо для достижения более качественной работы конструкции не стоит. Лучше отдать предпочтение качественному уходу за существующими механизмами. Это позволит продлить эксплуатацию сцепления и удешевить общее обслуживание вашего автомобиля в процессе использования.

Меняют сцепление зачастую в спортивных автомобилях, ведь при такой эксплуатации штатный вариант быстро сгорает. Потому для профессионального спорта есть усиленные варианты механизмов. Тем не менее, спортивное сцепление достаточно сложно использовать в обычных условиях, потому его установка на обычный автомобиль выглядит не слишком разумным решением. Используйте штатный вариант сцепления, который был установлен производителем на ваше авто. Предлагаем посмотреть небольшое видео о принципе работы сцепления и коробки переключения передач:

Устройство

Как сказано выше, основным предназначением системы является плавное соединение шкива КПП и маховика мотора авто во время переключения скоростей и трогания машины с места.

Также стоит отметить, что СС (система сцепления) предотвращает возникновение перезагрузки и повреждений трансмиссии во время аварийного торможения.

Однодисковый агрегат авто

Различают несколько видов СС по различным свойствам:

по числу ведомых дисков: однодисковые или многодисковые (первый вариант наиболее распространен);
по принципу функционирования: «мокрое» или «сухое» («сухие» сцепления являются наиболее распространенными);
по принципу включения маховика системы могут быть механическими, гидравлическими, электрическими или комбинированными;
по принципу воздействия на прижимной диск.

Далее рассмотрим устройство сцепления, то есть из каких частей он состоит. Чтобы вам был более понятен принцип функционирования устройства, мы также покажем видео наглядного примера работы.

Нажимной элемент

Этот диск среди отечественных автомобилистов принято называть «корзиной». Данный компонент представляет собой устройство округлой формы. Пружинки «корзины» соединяются с прижимной площадкой, которая также имеет округлую форму.

«Корзина» или нажимной элемент

Ведомый шкив

По своей форме этот компонент также округлый и состоит он из нескольких элементов:

металлическое основание диска;
шлицевая муфта;
углепластиковые накладки, которые также могут быть изготовлены из керамических материалов или кевлара — данные компоненты крепятся к основанию диска посредством специальных устройств;
специальные толстые пружины, называющиеся демпферными, они располагаются по периметру круглого основания. В частности, они находятся вокруг муфты и предназначены для того, чтобы предотвратить возникновение вибраций.

Ведомый шкив механизма

Выжимной элемент

По сути это подшипник. Одна сторона данного компонента является площадкой, которая находится на первичном шкиве и прикрепляется к защитному кожуху вала. К слову, первичный шкив немного выступает из агрегата КПП.

Выжимной компонент системы сцепления активируется в момент нажатия на оправу. По своему принципу действия подшипник может быть:

нажимным;
оттягивающим.

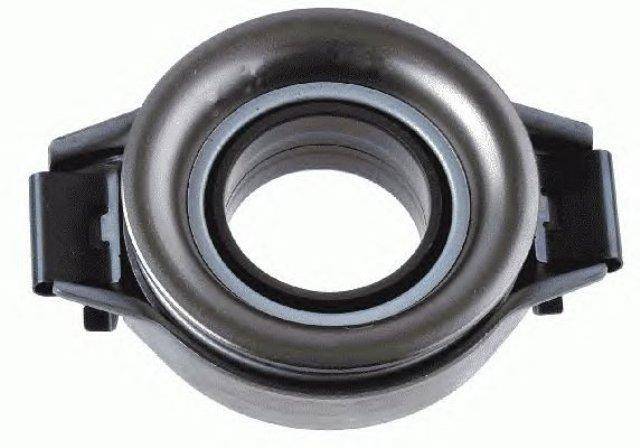

Выжимной подшипник механизма

Привод

Система привода по своей конструкции, как сказано ранее, может быть гидравлической, электрической или механической. Рассмотрим принцип работы каждой из них.

«Гидравлика» состоит из двух цилиндров: главного и рабочего, которые соединяются между собой при помощи патрубка высокого давления. При нажатии на педаль сцепления при помощи давления активируется шток главного цилиндра, с одной стороны которого находится специальный поршень. Данный поршень выжимает тормозную жидкость, в результате чего в системе возникает давление, которое, в свою очередь, передается к рабочему цилиндру через патрубок. Что касается рабочего цилиндра, то его конструкция схожа: на нем также расположен поршень и шток. В результате возникновения давления поршень приводит в действие шток, который воздействует на выжимную вилку.
Что касается электрического привода, то во время нажатии на педаль активируется специальный электрический моторчик, к которому подключается тросик.
В системе механического привода усилие, которое возникает при нажатии на педаль сцепления, переходит на выжимную вилку при помощи тросика, который расположен внутри кожуха.

Двухдисковый агрегат авто

Педаль

Как известно, педаль сцепления системы расположен слева от педали тормоза. Если ваше транспортное средство оборудовано автоматической коробкой передач, то педаль сцепления в нем будет отсутствовать. Тем не менее, сам механизм, разумеется, будет.

Принцип работы

Как работает сцепление? Рассмотрим самый популярный на сегодня вариант – постоянно включенное однодисковое сцепление (сухое). Принцип работы сцепления автомобиля заключается в крепком сжатии поверхностей маховика, прижимной поверхности и накладок диска.

Однодисковое, сухое

Благодаря выжимным пружинам, в положении работы нажимной диск очень крепко прижат к диску сцепления, тем самым прижимая его к маховику. В муфту входит первичный вал, крутящий момент на который передается от диска сцепления.
Нажатие активирует работу системы привода: на выжимные трубы нажимает подшипник, а рабочая поверхность «корзины» отделяется от диска сцепления. В результате освобождения диска, первичный вал перестает вращаться, хотя двигатель все еще находится в заведенном состоянии.

Двухдисковое

Как оно работает в случае двухдисковой системы? «Корзина» имеет уже две рабочие поверхности, следовательно и дисков сцепления тоже два. Ограничительные втулки и система регулирования нажатия располагаются между поверхностями ведущего диска. Сам же процесс разъединения вала и маховика полностью аналогичен однодисковому варианту.
Что же касается АКПП, то там чаще всего применяется многодисковое влажное сцепление. Так как педаль отсутствует, выжим обеспечивается сервоприводом, известным также как актуатор.

Сервоприводы делятся на несколько видов: электрические, шаговые и гидравлические. Управляются они или электронным блоком, или гидравлическим распределителем (в зависимости от типа).
Кроме этого, уже созданы роботизированные коробки передач, в которых используются сразу два сцепления, работающие по очереди.

Мне нравится1Не нравится

Виды сцепления и классификация

Сегодня автомобилисты выделяют множество классификаций сцепления. Можно встретить однодисковые или многодисковые механизмы. Кроме того, сцепление бывает сухими и мокрым, на это влияет среда, в которой работает узел. Самое большое распространение имеет сухое однодисковое сцепление. Отдельную классификацию выделяют относительно типа рабочего привода и относительно принципа нажатия на корзину.

По характеру силы трения существует два вида: сухое и мокрое. Сухое – обеспечивается за счет функциональной работы передачи вращения между двумя шкивами. Мокрое сцепление работает за счет передачи энергии при помощи сжатия компонентов, находящихся в автомобильном масле.

Отдельно существует различие по количеству шкивов:

Однодисковые. Системы, которые характерны как для легкового транспорта, так и для грузового. Элемент применим для автомобилей, у которых крутящий момент попадает в диапазон 0,7–0,8 кНм.
Многодисковая система. Применима для тяжелых транспортных средств с высоким крутящим моментом. В конструкции предусмотрено наличие двух рабочих дисков, корзины и системы контроля синхронного нажатия.

Если рассуждать относительно расположения пружин на дисках, то можно отметить, что встречаются два варианта: демпферные пружины помещены по периферии и наличие централизованной диафрагмы.

Из чего состоит сцепление

Чтоб не ломать сцепление, нужно знать не только как оно работает поверхностно и какие его функции, но и с каких деталей оно состоит. К основным составляющим частям относят ведомую и ведущую части, механизм отключения и нажимную систему.

Момент вращения двигателя передается от маховика на детали ведущей части, последние в свою очередь передают крутящий момент на ведущий вал КПП. Момент трения обеспечивается благодаря нажимному механизму, который благодаря плотному сцеплению ведомой и ведущей части, дает долгожданный результат движения.

Немаловажным считается выключение сцепления. Так один диск, на котором расположены периферическим образом пружины, расположено в чугунном картере, тот в свою очередь располагается в блок-картере двигателя.

В ведущую часть входит кожух сцепления и маховик, последний в свою очередь крепится к маховику коленчатого вала за счет шести специальных болтов. Нажимной диск размещается в средней части кожуха. Вращающий момент нажимного диска передается от маховика через три выступления, которые имеются в диске и входят в окна кожуха. Ведомый диск, ступица, ведущий вал коробки смены передач являются основными и обязательными составными ведомой части сцепления.

По обе стороны ведомого диска размещены фрикционные накладки, изготовлены из медно-асбестового состава (или же иного металлоасбестового состава), которые выдерживают необычайно высокую температуру и известны своими фрикционными свойствами. Со ступицей ведомый диск соединен заклепками либо же через пружины. Эти пружины являются составной частью пружинно-фрикционного гасителя вращающихся колебаний (то есть демпфера)

МЕХАНИЗМ СЦЕПЛЕНИЯ

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем плавно их соединять. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Механизм сцепления состоит из:

картера и кожуха,
ведущего диска (которым является маховик двигателя),
нажимного диска с пружинами,
ведомого диска с износостойкими накладками.

Ведомый диск постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе вращается при работе двигателя. Но только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте автомобиль.

Для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами к вращающемуся маховику, то есть — включить сцепление. И это сложная задача, так как угловая скорость вращения маховика составляет 20 — 25 оборотов в секунду, а скорость вращения ведущих колес – ноль.

Сцепление включено

На первом этапе работы по включению сцепления — приотпускаем педаль, т.е. даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а автомобиль потихоньку ползти.

На втором этапе – удерживаем ведомый диск от какого-либо перемещения, т.е. на две — три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись. Машина при этом увеличивает скорость движения.

На третьем этапе — маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания и с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля. Это соответствует состоянию механизма сцепления – включено, автомобиль едет. Теперь остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Сцепление выключено

освоив работу с педалью сцепления в три этапа

Как работает данный механизм

Каково же устройство сцепления автомобиля? В работе устройства присутствует маховик и демпфер. Эти две важные детали способствуют тому, чтобы смягчать крутильные колебания в то время, когда выжата педаль сцепления.

Внутри кожуха КПП расположен весь механизм, а также сам маховик, который крепится 6-8 болтами к коленвалу. В данной системе для разъединения дисков предусмотрен выжимной подшипник. Благодаря своему устройству он может перемещаться в пределах направляющей. Рассматриваемое устройство предназначено передавать крутящий момент, который поступает со стороны двигателя на первичный вал трансмиссии.

Между маховиком и корончатой корзиной находится и сам фрикционный диск, он называется ведомый. Зачастую, на современных автомобилях установлен маховик, обладающий демпфером, который обеспечивает плавную работу всего устройства, особенно, когда нажимается или отпускается педаль сцепления. Принцип работы происходит за счет силы трения.

Именно так, совсем не заумно, можно описать, как работает сцепление. Рассмотрим более подробный принцип работы сцепления. Когда нажимают педаль сцепления, система приводит в движение выжимной подшипник, который осуществляет давление на маховик и демпфер.

Главное действие происходит за счет надавливания сердечником выжимного подшипника на центральную часть корзины. В этом случае не передается крутящий момент. То есть устройство не работает. Когда же педаль сцепления отжимается, весь процесс начинает свою работу и оттяжные пружины внутри демпфера-маховика возвращаются в свое первоначальное положение.

Подводя итоги, каков принцип работы сцепления, можно прийти к выводу, что детали (маховик и демпфер) играют не последнюю роль в данном устройстве. Другими словами, крутящий момент постоянно меняет свое положение, передаваясь от ведомого диска к нажимному и обратно. Именно эти действия контролирует педаль сцепления.

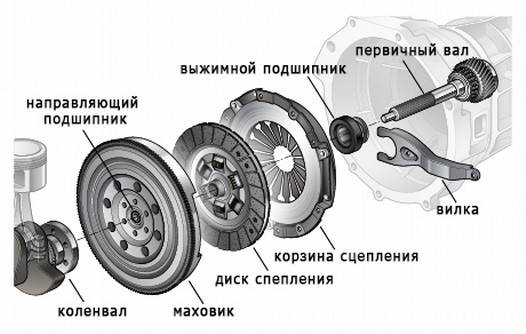

Сцепление: диск, корзина и выжимной

Итак, в общих чертах устройство традиционного механического сцепления (однодискового) предполагает наличие следующих элементов:

педаль сцепления в салоне автомобиля;
приводной механизм, который может быть гидравлическим, пневматическим или механическим;
вилка сцепления;
выжимной подшипник;
ведомый диск;
корзина сцепления;

В тот момент, когда водитель нажимает на педаль, усилие передается на вилку сцепления. Затем, через выжимной подшипник, усилие передается на лепестки корзины. Далее корзина производит отжим ведомого диска сцепления от маховика, тем самым размыкая КПП и ДВС, то есть происходит разрыв потока мощности. Добавим, что на роботизированных КПП за выжим сцепления отвечает не водитель, а исполнительные механизмы, так как педаль сцепления отсутствует.

Идем далее

Если рассматривать корзину сцепления более подробно, важно понимать, что именно данный элемент позволяет реализовать соединение и разъединение диска и маховика. Другими словами, корзина осуществляет включение/выключение сцепления

При этом повреждения, износ, деформация и другие дефекты корзины приводят к тому, что весь механизм начинает работать некорректно.

Статья в тему: Отсечка оборотов двигателя: для чего это нужно

Сама корзина сцепления представляет собой единую деталь, которая включает в себя нажимной диск, диафрагменную пружину и кожух. Также корзина находится в тесном контакте с рядом деталей. Кожух корзины болтовым соединением прикреплен к маховику. Возвратная пружина, которая крепится в корзине, взаимодействует с выжимным подшипником.

Нажимной диск позволяет соединить ведомый диск и маховик. Когда сцепление выключено, нажимной диск осуществляет нажим на ведомый диск, который находится в контакте с маховиком.

Если сцепление выключено, давление нажимного диска на ведомый диск отсутствует, то есть диск вращается отдельно от маховика. Кстати, нажимной диск соединен с кожухом корзины посредством специальных пластинчатых пружин (тангенциальные пружины). Во время выключения сцепления пружины выполняют функцию возвратных пружин.

Также в устройстве корзины следует выделить диафрагменную пружину. Данная пружина создает нужное усилие, чтобы эффективно соединять диск и маховик. Получается, от силы прижима будет зависеть передача крутящего момента от ДВС на коробку передач.

Диафрагменная пружина по виду напоминает лепестки и прикреплена к краю кожуха. Во внутренней части кожуха пружина прикреплена к кожуху болтами или опорными кольцами (в зависимости от конструктивных особенностей). Выжимной подшипник сцепления нажимает на концы лепестков снаружи корзины сцепления. Такое нажатие позволяет добиться того, что внутри корзины пружина не нажимает на сам нажимной диск.

Рекомендуем: Устройство и принцип работы автоматической коробки передач

Статья в тему: Промывка гидрокомпенсаторов без снятия мотора

Еще в рамках данной статьи следует отметить, что корзины сцепления могут быть разными по типу. Среди основных видов можно выделить вытяжной и нажимной тип. При этом принцип их работы несколько отличается.

Как правило, из всех типов выжимных корзин именно корзина с нажимным принципом используется в устройстве сцепления чаще всего. Главной особенностью является то, что когда сцепление включено, лепестки корзины перемещаются ближе к маховику. Конструкция проста, проверена и надежна.

Если же на машине стоит корзина с вытяжным принципом работы, тогда лепестки перемещаются от маховика. Второй тип корзин имеет меньшие размеры, часто устанавливается для того, чтобы экономить место в подкапотном пространстве.

Также есть и корзины, конструкция которых отличается от стандартной. Обычно такие корзины нужны для мощных форсированных ДВС и имеют усиленную диафрагму, что позволяет в значительной степени увеличить силу прижима (до 1.5 раз и более по сравнению со стандартом).

Для этого корзину и отдельные элементы изготавливают из прочных сплавов, а также сама геометрия пружины усложняется. Обычно подобный тип корзин встречается на суперкарах, спорткарах и автомобилях, которые не являются серийными.
