Двигатель внутреннего сгорания имеет узкий рабочий диапазон температур. Превышение его ведет к серьезным последствиям, вплоть до выхода из строя силовой установки. Для предотвращения возникновения перегрева мотора, за его температурой следят датчик включения вентилятора и мозги инжектора.
При Какой Температуре Включается Вентилятор Ваз 2114
Многие автомобилисты в процессе использования ВАЗ-2114 столкнулись с тем, что вентилятор охлаждения двигателя включен. Не все здесь знают, при какой температуре это должно работать. Эта цифра неразрывно связана с устройством системы охлаждения и встроенным ЭБУ.
Индикатор температуры двигателя
Прежде чем начать конкретно рассматривать температуру, при которой охлаждающий вентилятор отключается, необходимо разобраться в механизме работы. Таким образом, охлаждающая жидкость циркулирует через систему и отводит тепло от двигателя к радиатору. Этот элемент, в свою очередь, естественным образом охлаждает воду противоположным потоком воздуха.
Если естественного охлаждения недостаточно, вентилятор отключается. Это происходит по определенным критериям.
Прежде чем рассматривать все причины и температуры вентилятора, важно запомнить конструкцию системы охлаждения и циркуляцию охлаждающей воды:
1. элемент в виде заглушки для расширительного бачка; 2. расширительный бак; 3. шланг отвода воды из трубы; 4. шланг, проходящий между радиатором и расширительным бачком; 5. шланг, отводящий от радиатора; 6. бачок слева от радиатора; 7. дюралюминиевая трубка; 8. системные заглушки; 9. бачок справа от радиатора; 10. сливная пробка; 11. середина радиатора; 12. корпус для электронного вентилятора; 13. пластиковые крылья электронного вентилятора; 14. электронный двигатель; 15. шкив шестеренного насоса; 16. рабочее колесо насоса; 17. ременный привод распределительного вала; 18. блок двигателя; 19. насосная труба; 20. шланг радиатора с функцией подачи; 21. шланг радиатора отопителя с функцией вытяжки; 22. шланг, который подает охлаждающую жидкость к дросселю; 23. выхлопная труба; 24. шланг для заправки; 25. шланг радиатора отопителя с функцией подачи; 26. термостат; 27. датчик температуры воды; 28. датчик указателя уровень водяного охлаждения.
READ Какой Термостат Лучше Поставить На Ваз 2115
В соответствии с международной автомобильной конвенцией от 1 декабря 1992 года, в которой приняли участие 92 представителя автомобильной промышленности, было решено установить единый стандарт температуры двигателя в рабочем состоянии.
Эта цифра 90 градусов по Цельсию с очень терпимостью менее 3 градусов по Цельсию.
Охлаждающий вентилятор на контуре
Но учитывая площадь работ и температуру окружающей среды, эта температура имеет характеристики повышения. Специально для этого автопроизводители изобрели охлаждающий вентилятор, который обеспечивает дополнительное водяное охлаждение системы. Он введен в эксплуатацию с датчиком температуры, который обнаруживает его в двигателе и расположен специально на силовой части.
Согласно решению конвенции и правил внутреннего распорядка АвтоВАЗа, предельные значения температуры охлаждающей воды составляют. 85-105 градусов.
Таким образом, для нормальной работы двигателя температура системы не должна превышать 105 градусов. В частности, этот индикатор является отправной точкой для включения вентилятора охлаждения. Эти данные поступают в электрический блок управления, который просто регулирует вентилятор.
Схема переключения вентиляторов выглядит примерно так: температура двигателя достигает 105 градусов по Цельсию, затем датчик подает сигнал на компьютер, который включает вентилятор и останавливает его, когда температура системы становится равной 93-99 градусов Цельсия.
READ Как Мыть Двигатель Ваз 2114
Датчик температуры охлаждающей жидкости
Летом и зимой, как показывает практика, вентилятор отключается при разных температурах и в разное время. Летом принудительное охлаждение будет уменьшаться чаще, так как радиатор охлаждается горячим воздухом. Зимой вентилятор практически отключается или ограничивается на короткое время, так как естественного охлаждения достаточно. Поэтому основная поломка радиатора происходит в теплое время года.
Простой способ определить неисправность датчика температуры в двигателе ВАЗ
Единственный аспект при охлаждении зимой часто отключается, если термостат неисправен (см. «Замена термостата на ВАЗ-2114»).
Установлено, что нормальная рабочая температура охлаждающей воды ВАЗ-2114 составляет 85-105 градусов по Цельсию.
В этом случае температура для включения охлаждающего вентилятора составит 105 градусов по Цельсию.
Источник
Порядок действий при проверке
Работа вентилятора на ВАЗ-2114 завязана через 2 предохранителя. Один из них отвечает ещё за звуковой сигнал. Проверить его можно нажав на клаксон. Если звука нет, заменить на целый. Расположен он в монтажном блоке, это 20-ти амперный, обозначенный маркировкой F5.
Проверяем и при необходимости меняем предохранители

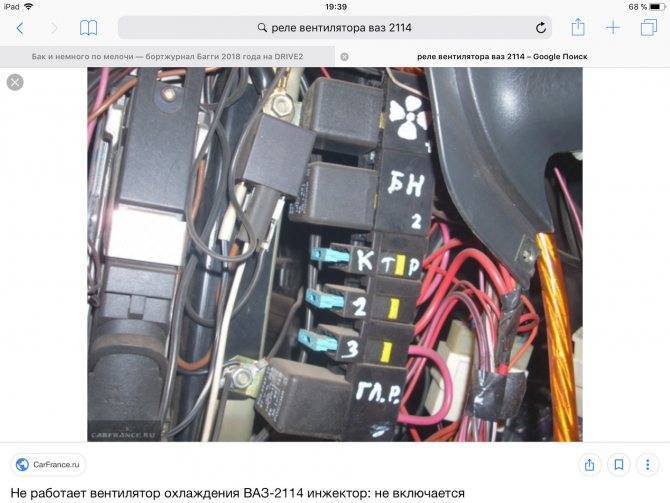

Второй, находится под торпедой, со стороны пассажира. Под обшивкой расположены 3 реле с предохранителем для каждой. За работу вентилятора охлаждения отвечает средняя пара. Перегоревший элемент заменить на новый (предохранитель можно «прозвонить» мультиметром или ограничиться визуальным осмотром. Для проверки работоспособности реле потребуется омметр). Проверяя их состояние, заодно убедиться в нормальном состоянии контактов, при обнаружении окиси зачистить.
Проверка датчика включения вентилятора
Если причина не обнаружена, следующим шагом должна быть проверка работоспособности датчика включения вентилятора. Сделать это не сложно
Обесточить его и включить зажигание, при этом обратить внимание на вентилятор. Вращение лопастей говорит о том, что причина неполадки именно в датчике
Проверяем датчик включения вентилятора системы охлаждения
Ввиду того, что очень часто датчик начинает глючить, подавая ошибочные сигналы, рекомендуется проверить его ещё одним способом. Для этого понадобится ёмкость с антифризом или тосолом, термометр и мультимерт. К клеммам датчика подсоединяются провода от измерительного прибора, резьбовая часть датчика погружается в жидкость. Содержимое ёмкости нагреть до температуры срабатывания вентилятора (на ВАЗ 2114 — 92 градуса). При замыкании контактов мультимерт подаст звуковой сигнал. Значит датчик рабочий, если этого не произошло можно смело его выбрасывать и покупать новый.
Видео о проверке датчика включения вентилятора системы охлаждения
Устранив проблему, завести мотор машины. Электродвигатель вентилятора должен запуститься примерно через 5 минут работы на холостом ходу. Если этого не произошло, а температура достигла нужной нормы, проведите диагностику неисправностей ещё раз.
Лада 2114 Е-газ › Бортжурнал › Запись №58. Вентилятор охлаждения.
Чуть-чуть отвлекусь от темы путешествия. Запись будет короткая, больше для истории.
Сегодня утром ехал с работы. Заехал на заправку. Пока ждал своей очереди, заметил, что растет температура ОЖ. У меня стоит СиличЪ-Борей и настроен на включение при 93 градусах. Но температура уже 97 и продолжает расти. Через БК настроено включение вентилятора по штатной схеме. Стукнуло 98 градусов, релюха щелкнула, а вот карлсон так и не начал крутить.
Первая мысль, что отказал Борей. После заправки встал на парковку. Хоть тачка остынет. Проверяю индикацию Борея. Всё в штатном режиме. Окей, переключаю на полностью штатную схему. Через БК принудительно включаю вентилятор, но снова релюха щелкнула, а в ответ тишина.
Замена
На инжекторном двигателе, который буквально переполнен всевозможными датчиками, порой требуется уделить внимание регулятору включения вентилятора. Если проверка показала, что устройство вышло из строя, не остается ничего другого кроме как провести процедуру замены
Работа предполагает потребность всего в нескольких инструментах и материалах:
- Накидной ключ на 30 миллиметров;
- Тара для слива жидкости охлаждения;
- Сухие тряпки.
Подготовив все необходимое, можно приступать к замене.
Первоочередная задача — дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее. Если горячая охлаждающая жидкость попадет на кожу, ожогов не избежать.
Процесс демонтажа
Для замены вам не потребуется смотровая яма или эстакада. При подобных работах данные элементы не нужны. Подойдет простой гараж.
Отключите от аккумуляторной батареи минусовую клемму.
Слейте из радиатора всю охлаждающую жидкость. Из блока цилиндров ОЖ не сливайте, в этом нет необходимости.
Демонтируйте пробку с расширительного бачка охлаждающей системы вашего инжекторного двигателя.
Чтобы слить тосол или антифриз, открутите сливную пробку на радиаторе. Найдете вы ее снизу радиатора, а для демонтажа не потребуется инструмент. Пробка легко выкручивается вручную.
Под сливное отверстие подставьте заранее подготовленную емкость, куда ОЖ будет стекать. Дождитесь, пока течь жидкости полностью не прекратится.
Если вы хотите этот же тосол затем залить обратно, возьмите чистую емкость
Если же ОЖ достаточно старая и нуждается в замене, тогда чистота тары не имеет значения.
Вверните пробку обратно.

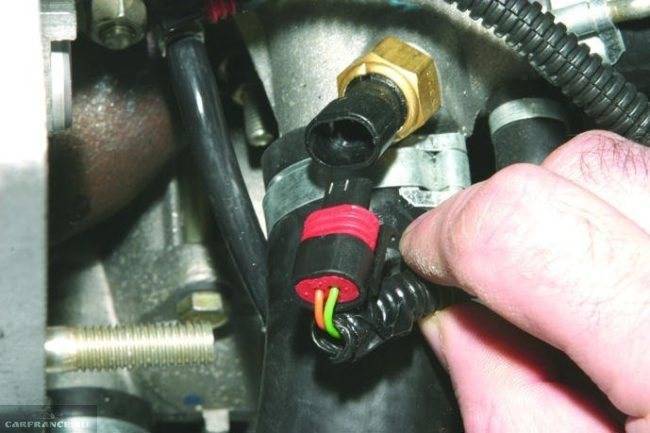

Отключите контакты от датчика вентилятор.
С помощью ключа на 30 миллиметров откручивается регулятор.
Крутите осторожно, дабы не повредить пластиковую емкость радиатора.
Вкрутите на место старого новый регулятор. Обязательно вставьте медную прокладку под новое устройство.
Медная прокладка на месте
- Верните на место электропроводку регулятора вентилятора.
- Залейте в расширительный бачок слитый заранее тосол или антифриз.
- Выполните продувку системы, чтобы избежать образования воздушных пробок внутри системы.
- Верните на место минусовую клемму аккумулятора.
- Включите силовой агрегат, прогрейте его некоторое время, чтобы убедиться в работоспособности нового датчика.
- Если при нагреве до нужной температуры датчик опять не срабатывает, следует проверить остальные элементы, которые могут быть причиной такого поведения системы охлаждения.
Замена без слива ОЖ
Если вы не хотите тратить много времени на замену датчика на своем ВАЗ 2114, можно обойтись без процедуры слива жидкости охлаждения.
Замена регулятора включения вентилятора без этапа слива ОЖ требует наличия опыта и определенных умений. Потому новичку такой способ ремонта применять не рекомендуется.
- С помощью ключа на 30 миллиметров начинайте откручивать старый датчик, но не до конца.
- Подготовьте новый датчик.
- Одной рукой выкручивайте до конца старый регулятор, а второй быстро вставляйте новый.
- При этом определенная часть тосола вытечет, но это не страшно.
- После замены обязательно тщательно протрите все участки возле регулятора с помощью сухой ветоши.
- Убедитесь в отсутствии течи после установки нового устройства.
Здесь особенно важно работать на холодном двигателе, поскольку при нагреве и под давлением после снятия датчика ОЖ может попасть на вас. Последствия контакта кожи с горячей жидкостью описывать вряд ли стоит
Завершив работу, тщательно оботрите автомобиль, чтобы ОЖ не оставалась на двигателе и его компонентах. Особенно это касается резиновых и пластиковых элементов.
Функции вентилятора охлаждения
Вентилятор охлаждения ВАЗ 2114 представляет собой электродвигатель постоянного тока с крыльчаткой и предназначен для принудительного обдува радиатора. Это необходимо, когда естественного потока воздуха через его соты недостаточно для эффективного охлаждения двигателя. В случае, когда вентилятор не работает, возможен перегрев охлаждающей жидкости и двигателя. Это может привести к серьезным неисправностям, некоторые из которых могут потребовать капитального ремонта мотора:
Поэтому во время движения нужно следить за температурой охлаждающей жидкости и глушит двигатель при перегреве свыше 100 градусов. Также не следует рисковать, эксплуатируя машину с неисправным вентилятором охлаждения. Если он не работает, то вероятность перегреть и испортить двигатель многократно возрастает.
Причины поломки вентилятора
Есть ряд причин, из-за которых датчик вентилятора может в итоге выйти из строя помимо датчика. Потому их предварительно следует исключить, чтобы убедиться — датчик всему виной.
К причинам отказа в работе вентилятора относят:
- Вышел из строя вентилятор. Он может износиться, потерять целостность, получить механические повреждения. Заменить его будет дороже, если сравнивать с датчиком, но выбора нет.
- Оборвалась цепь. При проверке датчика обычно применяют метод замыкания двух его контактов. Но если цепь проводки имеет повреждения, это сделать не удастся, а всю вину по неопытности свалят на регулятор.
Если проверка контактами не дала результата, вентилятор не реагирует, попробуйте подключить его контакты напрямую к аккумуляторной батарее.
Проверка датчика
Для начала советуем проверить датчик, который на ваш взгляд вышел из строя. Даже если окажется, что он не работает действительно, вы по крайней мере будете спокойны.
Плюс обязательно следует проверять новый датчик перед его установкой. Это позволит убедиться в его работоспособности. Сегодня подделок достаточно много на рынке, потому всегда есть шанс приобрести не качественный датчик вентилятора.
Искомый объект
Для проверки вам понадобится определенный набор инструментов и материалов, куда входят:
- Емкость;
- Вода;
- Охлаждающая жидкость;
- Термометр;
- Мультиметр.
Приступаем к проверке.
- Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
- Опустите в нее датчик резьбовой частью.
- Клемму мультиметра соедините с контактами регулятора. Измерительный прибор должен стоять в режиме замера сопротивления. Хотя если мультиметр имеет функцию прозвонки, тогда выбирайте его.
- Поместите в жидкость термометр.
- Нагрейте воду.
- Когда температура жидкости достигнет температуры срабатывания регулятора (92 градуса по Цельсию), контакты должны замкнуться, а мультиметр начнет пищать.
- Если этого не произошло, датчик действительно не работает и ему требуется сменщик.
Если вы приобрели нерабочий регулятор, обязательно отправляйтесь в магазин и требуйте замены или возврата денег. Но только при наличии чека. Лучше приобретать запчасти в специализированных, хороших магазинах. Риск попасть на подделку там меньше.
Когда нужно менять вентилятор на ВАЗ-2114
Если причина неработающего вентилятора кроется в нем самом, эту деталь еще можно попытаться отремонтировать. Как правило, проблема кроется в подшипниках. Но иногда бывает и так, что вследствие обрыва в обмотках либо замыкания выходит из строя сам двигатель вентилятора. Если это произошло, то лучше не пробовать ничего ремонтировать, а провести замену данной детали.
Кстати, ехать на автомобиле с неработающим вентилятором категорически запрещено. В результате такого действия охлаждающая жидкость может существенно прогреться, что приведет к полному разрушению патрубков и резиновых шлангов. Проехав небольшое расстояние с неработающим вентилятором, из строя также могут выйти прокладки головки блока цилиндров и клапанной крышки. Но и это еще не все. От перегрева двигателя могут быть разрушены и некоторые элементы поршневой группы.
По каким причинам не работает вентилятор охлаждения ВАЗ-2114
ВАЗ-2114, как и любой другой автомобиль снабжен инжектором, который работает для охлаждения радиатора. Жидкость охлаждается быстрее, и мотор сохраняет нужную ему температуру. Если машина будет ехать быстро, тогда вентилятор срабатывать не будет, машине хватает естественного потока воздуха. Система охлаждения начинает работать при медленном движении или в момент остановки (если двигатель не глушить). Но если вентилятор сломался как найти и устранить проблему. Об этом читайте дальше.
Как действует система охлаждения на ваз 2114
Система охлаждения это трубопровод по которому циркулирует специальная жидкость. Эта жидкость отводит от двигателя теплый воздух в радиатор, а там прохладный воздух понижает температуру.
Проверка датчика
Для начала советуем проверить датчик, который на ваш взгляд вышел из строя. Даже если окажется, что он не работает действительно, вы по крайней мере будете спокойны.
Плюс обязательно следует проверять новый датчик перед его установкой. Это позволит убедиться в его работоспособности. Сегодня подделок достаточно много на рынке, потому всегда есть шанс приобрести не качественный датчик вентилятора.
Искомый объект
Для проверки вам понадобится определенный набор инструментов и материалов, куда входят:
- Емкость;
- Вода;
- Охлаждающая жидкость;
- Термометр;
- Мультиметр.
Приступаем к проверке.
- Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
- Опустите в нее датчик резьбовой частью.
- Клемму мультиметра соедините с контактами регулятора. Измерительный прибор должен стоять в режиме замера сопротивления. Хотя если мультиметр имеет функцию прозвонки, тогда выбирайте его.
- Поместите в жидкость термометр.
- Нагрейте воду.
- Когда температура жидкости достигнет температуры срабатывания регулятора (92 градуса по Цельсию), контакты должны замкнуться, а мультиметр начнет пищать.
- Если этого не произошло, датчик действительно не работает и ему требуется сменщик.
Если вы приобрели нерабочий регулятор, обязательно отправляйтесь в магазин и требуйте замены или возврата денег. Но только при наличии чека. Лучше приобретать запчасти в специализированных, хороших магазинах. Риск попасть на подделку там меньше.
Почему не работает вентилятор охлаждения на ВАЗ-2113, 2114, 2115
Вентилятор предназначен для создания искусственного воздушного потока, направленного на радиатор двигателя с целью охлаждения циркулирующей в нем жидкости. При скоростном движении автомобиля особой надобности в нем, конечно, нет, однако на малых скоростях, а также когда автомобиль простаивает с работающим двигателем, без него не обойтись.

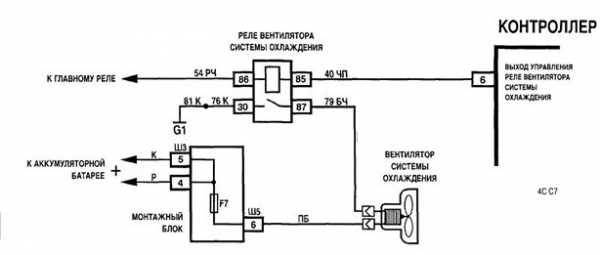

Вентилятор радиатора включается по сигналу электронного блока управления на основании данных, полученных с датчика температуры, срабатывающего при нагреве охлаждающей жидкости до 103-1050С. В автомобиле ВАЗ 2114 вентилятор расположен в моторном отсеке с тыльной стороны радиатора.
Причины неисправностей
Вентилятор может не включаться по следующим причинам:
- неисправен привод (электродвигатель) вентилятора;
- перегорел предохранитель;
- вышло из строя реле;
- обрыв электропроводки;
- отсутствие контакта в разъеме датчика температуры;
- неисправен датчик температуры.
Поиск причин
Диагностику неисправности вентилятора следует начинать с него самого. Для этого отключите разъем на вентиляторе и подключите его, соблюдая полярность, напрямую к клеммам аккумулятора. Если он включится, значит, привод исправен, причину нужно искать дальше. Если же вентилятор не заработает, причина именно в нем. Но давайте по порядку.
Вентилятор не включился. Проверяем целостность проводки и состояние контактов на датчике. Если все в порядке, переходим к предохранителю и реле вентилятора. Они расположены под капотом с левой стороны ближе к водителю, в монтажном блоке.
Предохранитель F4 на 20A, идет сдвоенный, на звуковой сигнал и вентилятор охлаждения (очень легко проверить, если нет звукового сигнала и не работает вентилятор, то скорее всего виновник он).
Проверить предохранитель можно обыкновенным автотестером. С реле дело обстоит сложнее. Чтобы убедиться, что дело не в нем, лучше где-нибудь раздобыть на сто процентов рабочее реле и на время установить его в посадочное гнездо для проверки. Если и с ним вентилятор не заработал, идем к датчику.
Если датчик обесточить, контроллер должен запустить вентилятор в аварийном режиме на постоянный обдув. Отключите от него разъем, и включите зажигание. Включение вентилятора будет сигнализировать о том, что датчик вышел из строя и требует замены.
Когда необходимо менять вентилятор
Если причина все же в самом вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается и так, что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше не экспериментировать и заменить весь привод.
Категорически запрещается эксплуатировать автомобиль с неработающим вентилятором охлаждения. Перегрев охлаждающей жидкости неминуемо приведет к разрушению резиновых патрубков и шлангов, а также прокладок ГБЦ и клапанной крышки. Кроме этого, высокая температура двигателя может стать причиной разрушения элементов поршневой группы.
Сколько стоит вентилятор охлаждения на ВАЗ 2114
Купить новый вентилятор охлаждения на ВАЗ 2114 можно за 1500-2500 рублей. Работа по замене этой детали на СТО обойдется в 300-400 рублей. Но на это можно и не тратиться. Демонтаж старого и установка нового вентилятора в домашних условиях займет не более 30 минут.
Замена
Инструменты:
- торцевой ключ на 10;
- торцевой ключ на 8;
- отвертка с крестовой битой.
Порядок выполнения
- Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
- Открываем капот, отключаем минусовую клемму.
- Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
- Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
- Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
- Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
- Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
- Отключаем колодку проводов на разъеме вентилятора.
- Аккуратно извлекаем кожух вентилятора вместе с приводом.
- Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
- Ставим на его место новый.
- Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
- Дальнейший монтаж производим в обратном порядке.
Установив новый вентилятор, запустите двигатель, и дайте ему прогреться до включения вентилятора. Это может занять 3-5 минут. По истечении этого время вентилятор должен включиться. Если это произошло, не глушите двигатель, проверьте, несколько циклов его включения-отключения.
При Какой Температуре Включается Вентилятор Ваз 2114
Многие автомобилисты в процессе использования ВАЗ-2114 столкнулись с тем, что вентилятор охлаждения двигателя включен. Не все здесь знают, при какой температуре это должно работать. Эта цифра неразрывно связана с устройством системы охлаждения и встроенным ЭБУ.
Индикатор температуры двигателя
Прежде чем начать конкретно рассматривать температуру, при которой охлаждающий вентилятор отключается, необходимо разобраться в механизме работы. Таким образом, охлаждающая жидкость циркулирует через систему и отводит тепло от двигателя к радиатору. Этот элемент, в свою очередь, естественным образом охлаждает воду противоположным потоком воздуха.
Если естественного охлаждения недостаточно, вентилятор отключается. Это происходит по определенным критериям.
Прежде чем рассматривать все причины и температуры вентилятора, важно запомнить конструкцию системы охлаждения и циркуляцию охлаждающей воды:
1. элемент в виде заглушки для расширительного бачка; 2. расширительный бак; 3. шланг отвода воды из трубы; 4. шланг, проходящий между радиатором и расширительным бачком; 5. шланг, отводящий от радиатора; 6. бачок слева от радиатора; 7. дюралюминиевая трубка; 8. системные заглушки; 9. бачок справа от радиатора; 10. сливная пробка; 11. середина радиатора; 12. корпус для электронного вентилятора; 13. пластиковые крылья электронного вентилятора; 14. электронный двигатель; 15. шкив шестеренного насоса; 16. рабочее колесо насоса; 17. ременный привод распределительного вала; 18. блок двигателя; 19. насосная труба; 20. шланг радиатора с функцией подачи; 21. шланг радиатора отопителя с функцией вытяжки; 22. шланг, который подает охлаждающую жидкость к дросселю; 23. выхлопная труба; 24. шланг для заправки; 25. шланг радиатора отопителя с функцией подачи; 26. термостат; 27. датчик температуры воды; 28. датчик указателя уровень водяного охлаждения.
READ Датчик Вентилятора ВАЗ 2107 Инжектор Где Находится
В соответствии с международной автомобильной конвенцией от 1 декабря 1992 года, в которой приняли участие 92 представителя автомобильной промышленности, было решено установить единый стандарт температуры двигателя в рабочем состоянии.
Эта цифра 90 градусов по Цельсию с очень терпимостью менее 3 градусов по Цельсию.
Охлаждающий вентилятор на контуре
Но учитывая площадь работ и температуру окружающей среды, эта температура имеет характеристики повышения. Специально для этого автопроизводители изобрели охлаждающий вентилятор, который обеспечивает дополнительное водяное охлаждение системы. Он введен в эксплуатацию с датчиком температуры, который обнаруживает его в двигателе и расположен специально на силовой части.
Согласно решению конвенции и правил внутреннего распорядка АвтоВАЗа, предельные значения температуры охлаждающей воды составляют. 85-105 градусов.
Таким образом, для нормальной работы двигателя температура системы не должна превышать 105 градусов. В частности, этот индикатор является отправной точкой для включения вентилятора охлаждения. Эти данные поступают в электрический блок управления, который просто регулирует вентилятор.
Схема переключения вентиляторов выглядит примерно так: температура двигателя достигает 105 градусов по Цельсию, затем датчик подает сигнал на компьютер, который включает вентилятор и останавливает его, когда температура системы становится равной 93-99 градусов Цельсия.
READ Регулировка Клапанов Renault Симбол 1.4
Датчик температуры охлаждающей жидкости
Летом и зимой, как показывает практика, вентилятор отключается при разных температурах и в разное время. Летом принудительное охлаждение будет уменьшаться чаще, так как радиатор охлаждается горячим воздухом. Зимой вентилятор практически отключается или ограничивается на короткое время, так как естественного охлаждения достаточно. Поэтому основная поломка радиатора происходит в теплое время года.

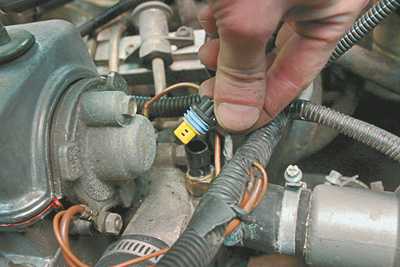

Простой способ определить неисправность датчика температуры в двигателе ВАЗ
Единственный аспект при охлаждении зимой часто отключается, если термостат неисправен (см. «Замена термостата на ВАЗ-2114»).
Установлено, что нормальная рабочая температура охлаждающей воды ВАЗ-2114 составляет 85-105 градусов по Цельсию.
В этом случае температура для включения охлаждающего вентилятора составит 105 градусов по Цельсию.
Источник
Почему он не работает
Есть несколько причин, из-за которых пропеллер может не включаться, когда ситуация с температурными показателями того требует:
- Вышел из строя электромотор вентилятора, то есть привод;
- Произошла поломка предохранителя, который сгорел;
- Отказало реле;
- Оборвалась проводка;
- Разъемы датчика потеряли контакты;
- Вышел из строя датчик.
Находим неисправность
Зона поиска проблемы | Пояснение |

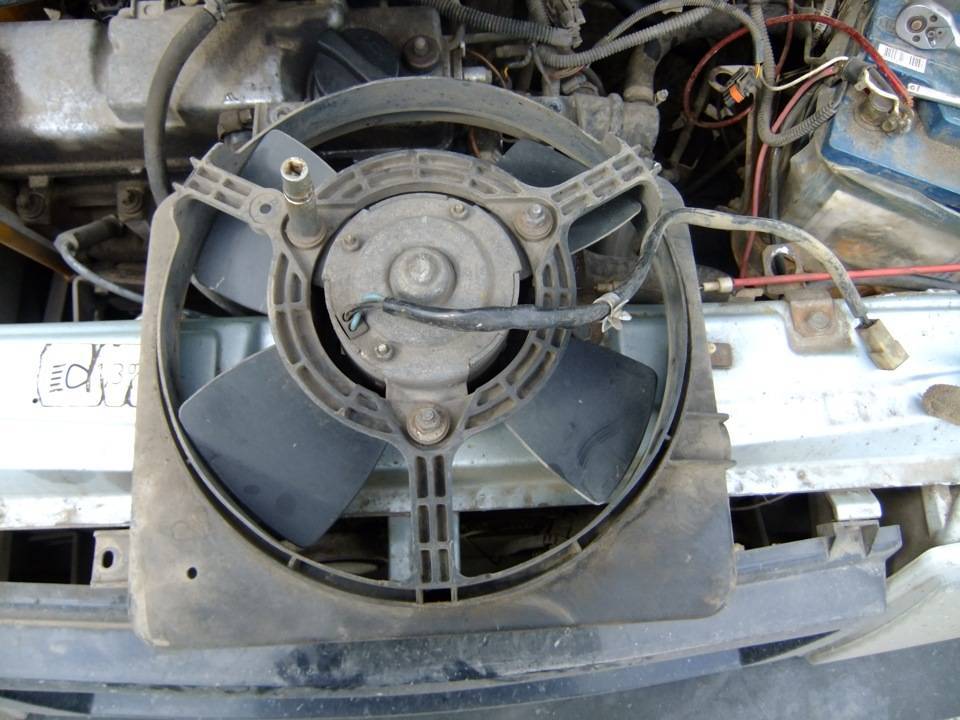

Проверка пропеллера | Отключается разъем на пропеллере и подключается напрямую к аккумуляторной батарее. Если вентилятор заработал, с приводом все хорошо. Если же пропеллер все равно не закрутился, проблема в электродвигателе |
Проводка и контакты | Если пропеллер не работает, нужно обязательно проверить состояние проводки и удостовериться в исправности контактов датчика |
Предохранитель | Отыскать эти два элемента можно в подкапотном пространстве слева ближе к водителю внутри монтажного блока. На вентилятор идет предохранитель с обозначением F4 с номинальным током 20А. Проверку можно выполнить путем нажатия на кнопку звукового сигнала. Почему? Да потому что он также подключен к этому предохранителю. Либо проведите проверку тестером |
Реле | Располагается там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить |

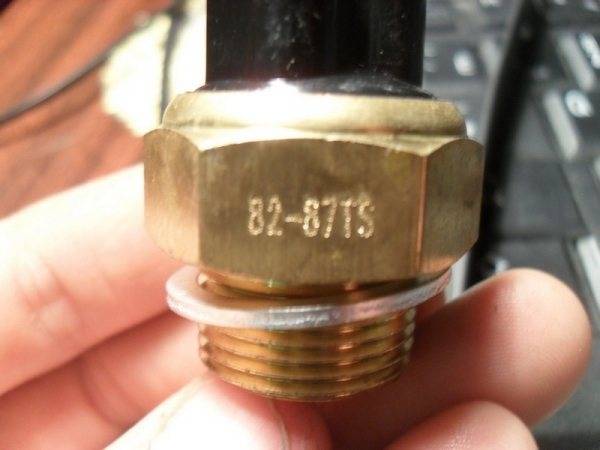

Датчик | Чтобы проверить датчик, отключите от него питание. Если он работает, пропеллер начнет работу в аварийном режиме, то есть будет дуть постоянно. Отключите разъем и включите зажигание. Если пропеллер закрутит, тогда датчик сломан. Нужна замена |
Когда менять
Если причиной всех проблем оказался сам вентилятор, менять его не обязательно, поскольку в некоторых случаях его вполне можно отремонтировать. Поломки зачастую связаны с подшипником или щетками.
Если причиной поломки является выход из строя электродвигателя из-за обрыва проводки или замыкания, рисковать с его ремонтом не стоит. Проще и лучше выполнить замену всего привода.
Проверка на обрыв цепи
Если ездить на машине, у которой не работает пропеллер охлаждения, это приведет к перегреву ОЖ и разрушению патрубков, резиновых элементов, прокладки главного блока цилиндров и крышки клапанов. Не далеко и до разрушения компонентов поршневой группы.
Предохранитель
Эксплуатация автомобиля со сломанным вентилятором категорически запрещается.
Цена вопроса
Прежде чем приступить к решению проблемы с не работающим пропеллером радиатора, многим важно узнать о стоимости компонентов и работы. Новый элемент обойдется сегодня примерно в 1,5-2,5 тысячи рублей, в зависимости от модели и региона
Стоимость замены на станции технического обслуживания составит от 400 рублей и выше. Хотя тратить на это деньги не обязательно, поскольку самостоятельная замена займет у вас не более получаса. Да и сложного тут особо ничего нет
Новый элемент обойдется сегодня примерно в 1,5-2,5 тысячи рублей, в зависимости от модели и региона. Стоимость замены на станции технического обслуживания составит от 400 рублей и выше. Хотя тратить на это деньги не обязательно, поскольку самостоятельная замена займет у вас не более получаса. Да и сложного тут особо ничего нет.
Датчик температуры
Окислились разъемы и колодки подключения вентилятора
Т.к. вся проводка и контакты механизма расположены под капотом автомобиля, всегда есть риск механического повреждения проводов или фишек. Также из-за повышенной влажности ускоряется процесс появления окислов на контактах и разъёмах.
Проверка контактов, целостности фишек и разъемов подключения вентилятора – важная часть диагностики. В цепи подключения предусмотрено 2 фишки — первая рядом с вентилятором.
Вторая рядом с блоком предохранителей. Их состояние напрямую влияет на работоспособность и своевременное включение электрического моторчика. Наличие обрывов проводки говорит о необходимости проверки состояния всей цепи вентилятора. Без нормального контакта работоспособность устройства будет нарушена.
