Как проверить турбину дизельного двигателя и вовремя заметить проблему? Мнение эксперта!

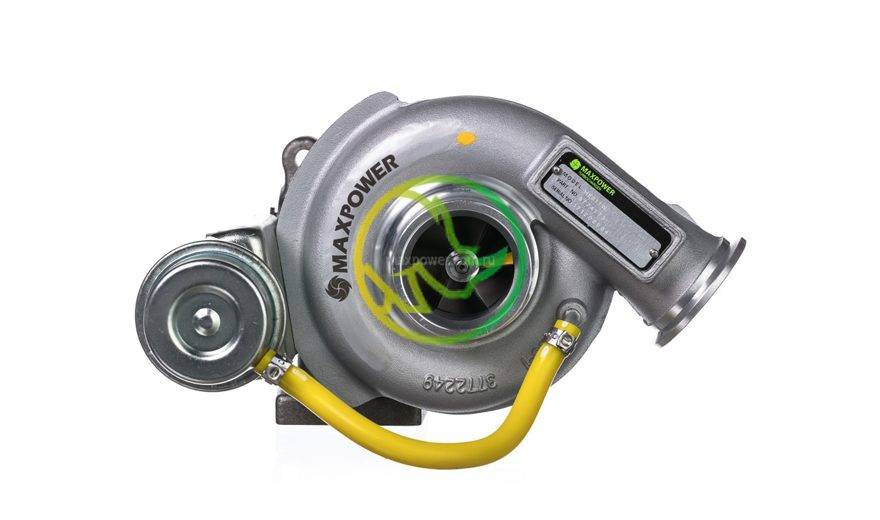

Как проверить турбину на дизеле?

Если Вы почувствовали, что пропала тяга в автомобиле – значит с большой вероятностью сломался турбокомпрессор.

Причиной проверки работы турбокомпрессора дизельного двигателя может быть низкий уровень тяги или инородный свист, производимый турбиной. Автолюбители с многолетним стажем имеют свои специфические способы проверки аппарата, однако, лучше воспользоваться специальными сервисными устройствами.

В сервисных центрах обычно для выявления неисправной работы турбины, к специальному разъему автомобиля подключают сканер. Отключение турбонаддува может случиться из-за датчика давления нагнетаемого воздуха или по причине выработки своего ресурса турбиной. Для определения давления воздуха, который нагнетается во время работы турбиной, к ее выходу необходимо подключить специальное устройство с манометром. Снятые показатели дадут понять, нужно менять турбокомпрессор полностью или проводить ремонт турбины. При этом, если Вы решите купить бу турбину (при нарушении целостности корпуса турбины), то обращайтесь в наш техцентр. Специалисты помогут Вам подобрать необходимую модель, которая будет стоить на 30-40% дешевле.

Видео – турбина кидает масло во впуск

Причины неисправности турбины автомобиля

Причиной неисправности турбины является выброс синего выхлопного дыма при разгоне автомобиля, а при постоянных оборотах его исчезновения. Это может быть вызвано сгоранием масла, попадающего в цилиндры мотора из-за утечки в турбокомпрессоре.

Также о неисправности в системе управления ТКР (турбокомпрессор) может свидетельствовать черный дым, появляющийся во время сгорания обогащенной смеси за счет утечки воздуха в нагнетающих магистралях.

Белые же выхлопные газы, наоборот, говорят о том, что засорился сливной маслопровод ТКР. Увеличение расходов масла (0,2 – 1 л на 1 тыс. км) и наличие подтеков на стыках патрубков воздушного тракта и на турбине, происходит, вероятнее всего, из-за загрязнения сливного маслопровода или воздушного канала.

Видео – белый дым

Также причиной может стать закоксовывание корпуса оси ТКР. За счет недостаточного поступления воздуха из неисправного турбокомпрессора, может ухудшиться динамика разгона авто.

Если во время работы двигателя слышен посторонний шум или свист, то источником проблемы может быть утечка воздуха на стыке выхода мотора и компрессора.

Видео – свист на Mercedes-Benz Sprinter

Если же вы услышите характерный скрежет при работе или заметите трещины и деформацию корпуса турбины, то будьте готовы к тому, что ТКР в скором времени может выйти из строя.

Предупреждение!

Компоненты, из которых состоит система турбонадува: турбина, электронные датчики давления, воздуха, масла, магистраль по забору и передаче воздуха в нагнетающий трубопровод, клапан-отсекатель и т.п. Многие современные машины оснащены системами автоматики, которые немедленно отключат турбину, если одна из перечисленных систем выйдет из строя. А это, в свою очередь, скажется на возможности развить максимальную мощность двигателем.

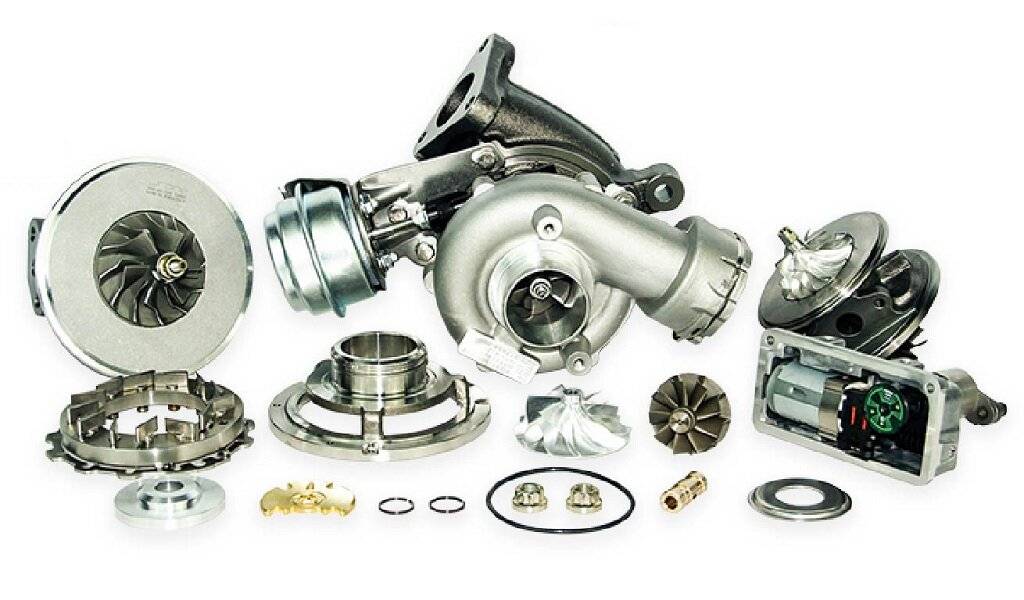

Всё про турбокомпрессоры, или Нагнетатель обстановки

Изучаем основные неисправности турбокомпрессоров и технологии их восстановления.

Многие автомобилисты с опаской относятся к ремонту турбокомпрессоров. И не без оснований. При этом производители разрешают ремонтировать некоторые турбины и даже выпускают оригинальные комплектующие, а иные и вовсе занимаются промышленным восстановлением агрегатов. Причиной же невысокого ресурса перебранных турбин зачастую является пресловутый человеческий фактор.

Презумпция невиновности

Турбокомпрессор (ТК) работает на перекрестке нескольких систем двигателя, и его здоровье зависит от исправности других узлов

Поэтому при появлении любых нареканий по поводу работы ТК важно провести вдумчивую диагностику узла в составе мотора. Диагностика необходима и в случае выхода турбины из строя — она послужит гарантией, что новая или отремонтированная турбина не преставится через пару тысяч километров

Даже ветошь, забытая во впускной системе при обслуживании машины, может повредить крыльчатку вала, не говоря уже о потерянных болтиках или шайбах.Даже ветошь, забытая во впускной системе при обслуживании машины, может повредить крыльчатку вала, не говоря уже о потерянных болтиках или шайбах.Один из примеров характерного разрушения компрессорного колеса при перекруте турбины. Опытный мастер может определить этот пагубный режим и по особенному износу лопаток и вала.Один из примеров характерного разрушения компрессорного колеса при перекруте турбины. Опытный мастер может определить этот пагубный режим и по особенному износу лопаток и вала.
Полное закоксовывание подводящей масляной трубки характерно для бензиновых турбин из-за более высоких температур по сравнению с дизельными.Полное закоксовывание подводящей масляной трубки характерно для бензиновых турбин из-за более высоких температур по сравнению с дизельными.Классика жанра — перегрев вала турбины из-за масляного голодания. Обработке или восстановлению ­он не подлежит.Классика жанра — перегрев вала турбины из-за масляного голодания. Обработке или восстановлению ­он не подлежит.

Сначала с помощью компьютера проверяют систему управления двигателем в целом и отдельные датчики. Абсолютное большинство турбин оборудовано механизмом регулирования давления наддува; его сбой запросто может быть следствием банальной неисправности — например, неправильного сигнала от расходомера воздуха. Нередки случаи, когда из-за игнорирования такой диагностики в профильные компании по ремонту ТК привозят… исправные агрегаты.

Детально разбираемся в турбокомпрессоре

Диагностика невозможна без подробного изучения детали. В этом нам поможет снятие турбинного патрубка.

Затем проводим визуальный осмотр крыльев кулера, внутреннего состояния коллектора. При отсутствии масла, очевидной чистоты — деталь исправная. Соответственно, свидетельствовать о поломке будет обратная картина. Большая выработка турбины способствует просачиванию масляных паров во впускной коллектор. Вследствие чего кожух, кулер окажутся промасленными. Ввиду того, что масло все также прорывается во впускной коллектор, можно наблюдать сильное задымление из выхлопов.

Следующими действиями будет легкое пошатывание самого кулера. Присутствие незначительного люфта, примерно в один-два миллиметра — явление допустимое. Вот, если он уж слишком гуляет, такая покупка не принесет ничего хорошего. Если внимательно посмотреть на поверхность стенок турбины и заприметив разрезы от лопастей, значит турбина в плохом состоянии.

Все эти способы диагностики позволяют процентов на девяносто правильно оценить работоспособность турбины. В принципе элемент не сложный, чтобы доставлять существенных проблем. Основным нерабочим моментом может выступать значительная выработка, а именно — плавающий подшипник. В итоге увеличение давления, также и масла будет поедать немерено.

Еще один момент, касающийся изменения геометрии турбины. С помощью дилерского сканера, если таковой имеется, нужно проверить функциональность исполнительных устройств, которые за это отвечают. Для сравнения можно использовать диаграммы изменения силы наддува в диагностируемом автомобиле и любом образце. Если это невозможно, тогда обычным газованием. Из этого будет видно, как движется тяга.

Реже случается заклинивание кулера. Рекомендуется в обязательном порядке проверять лично работоспособность перед покупкой автомобиля. Что в свою очередь избавит от ремонта в дальнейшем и порадует удачным приобретением не один год.

Характерные признаки и возможные причины

Часто встречается сочетание из нескольких очевидных проявлений поломки, но иногда наблюдается только что-то одно. Определить неисправность можно по таким явлениям:

  • повышенный расход и утечка масла;
  • изменение цвета и наглядное повышение количества дыма;
  • шум в двигателе;
  • временные или постоянные перегревы;
  • ощутимое снижение мощности и скорости набора оборотов;
  • усиленный расход топлива;
  • повышение выброса вредных веществ из выхлопной системы и токсичный запах;
  • свист или царапание в самой турбине;
  • плавающий холостой ход.

Появление любого из этих пунктов требует внимания со стороны владельца, скорейшей диагностики и устранения поломки. Дело в том, что львиная доля проблем турбин на дизеле так, или иначе, касается утечки и расхода масла. Когда оно закончится, рабочие поверхности начнут стираться. Для полного выхода из строя этого механизма достаточно проработать всего несколько секунд без смазывающего вещества. После этого восстановление и ремонт станет невозможным, останется только полная замена, а это недешево.

Как проверить турбину на дизельном двигателе: видео, диагностика

Турбированные дизельные моторы отличаются большей мощностью и меньшим расходом топлива. Однако, ресурс турбины заметно ниже, чем у мотора, поэтому регулярная проверка турбонагнетателя позволит вовремя обнаружить его неисправность и обойтись небольшим ремонтом. Из статьи вы узнаете, как проверить турбину на дизельном двигателе своими руками, не обращаясь в автосервис.

Что ломается в турбине

Повышенный расход масла из-за неисправности турбины — частая поломка турбо-моторов

Чтобы четко понимать, как проверить турбину, необходимо разобраться, что именно в ней ломается. Чаще всего самый слабый элемент этого агрегата – подшипники и сальники. Если система смазки двигателя работает с нарушениями, неисправен клапан вентиляции картерных газов или из-за изношенности поршневых колец слишком велик прорыв продуктов сгорания в картер, то все это негативно влияет на состояние подшипников турбины и снижает их ресурс. Износ шариков и обойм возрастает, что приводит к появлению люфта, шума или заклинивания турбины.

Неисправный PCV-клапан приводит к росту давления масла в двигателе и турбине, из-за чего смазка продавливает сальники. Прошедшее сквозь сальник масло вытекает наружу или попадает в нагнетаемый воздух, из-за чего меняется состав топливовоздушной смеси и мотор начинает терять мощность, а в выхлопе появляется сизый или черный дым.

Когда необходимо проверять турбину

Средний срок службы турбины до ремонта или замены при использовании качественного масла, турботаймера и бережном отношении к мотору составляет 150 тысяч километров. Поэтому желательно проверять этот агрегат во время каждой замены масла. В этом случае вы обнаружите неисправность в начальной стадии, благодаря чему ремонт обойдется дешевле.

Устройство системы турбонаддува

Как самостоятельно проверить турбину

Для проверки турбины вам понадобятся чистая проветриваемая площадка, чистая белая неворсистая тряпка и помощник. Перед началом работ вы должны четко понимать, что все ваши выводы приблизительны, ведь для серьезной диагностики необходимо снимать турбину с мотора, а также проверять другие системы двигателя. Проверка турбины должна проходить так:

  1. На холодном двигателе внимательно осмотрите турбонагнетатель в поисках потеков масла. Проведите пальцем по корпусу агрегата, ощупайте места подключения всех шлангов и патрубков. Если обнаружили хотя бы небольшие следы масла, необходимо ехать на серьезную диагностику.

    Обязательно проверьте крыльчатку на предмет продольного люфта

  2. Заведите двигатель и дайте ему поработать в течение 1 минуты. Внимательно слушайте, издает ли турбокомпрессор какой-нибудь шум, визг, стук или другие звуки. Если подшипники сильно изношены, то посторонние звуки появятся даже при работе на холостых оборотах. Попросите помощника несколько раз резко нажать/отпустить педаль газа, разгоняя мотор до 2,5–3 тысяч оборотов в минуту. Каждое нажатие не должно быть дольше 0,5 секунды. Слушайте турбину – если во время разгона мотора в турбокомпрессоре возникают стук, хруст, исчезающий или постоянный визг, то подшипники необходимо менять.
  3. Внимательно осмотрите выхлоп работающего двигателя. Во время нажатия на газ в выхлопе должно появляться немного черного дыма, это особенность всех дизельных моторов. Однако, после разгона мотора и работы на постоянных оборотах, дым должен исчезать. Если дым заметен после набора оборотов и у него сизый или черный цвет, значит, в цилиндрах, по сравнению с топливом, слишком мало воздуха. Это может происходить из-за неправильной работы PCV-клапана, изношенных колец или маслосъемных колпачков. Все это негативно влияет на состав и свойства моторного масла, из-за чего в первую очередь страдают подшипники и сальник турбонагнетателя.

    Последствия развалившейся турбины. В патрубках интеркулера не должно быть масла.

  4. Пережмите рукой патрубок, соединяющий впускной коллектор и турбонагнетатель. Попросите помощника до упора нажать педаль газа на 2–3 секунды. Если патрубок сильно надувается и разжимает ваши пальцы, турбина исправна. Если нет, возможно заклинивание вала, повреждение лопастей или другие повреждения.

Самостоятельная регулярная проверка турбины позволяет выявить проблемы в начальной стадии, благодаря чему вы сможете устранить их без серьезного ремонта или замены этого агрегата. Пренебрежение такой проверкой приведет к тому, что вам придется выложить не одну сотню евро за ремонт или замену турбокомпрессора. Теперь вы знаете, как проверить турбину на дизеле своими руками, поэтому сможете вовремя обнаружить любую неисправность.

При каких оборотах “включается” турбина (турбоподхват)

Многие водители убеждены, что турбина включается только на высоких оборотах, поскольку на низких влияние турбонаддува на движение они не ощущают. Это полуправда – на самом деле турбина на машине работает постоянно, однако при низких оборотах нагнетание слабое. Рассмотрим его более внимательно:

  • Когда двигатель работает в режиме до 1500-2000 оборотов в минуту, выхлопные газы создают лишь небольшое давление на лопасти турбины. Поэтому кислорода в камеру внутреннего сгорания нагнетается маленькое количество, поэтому водитель не ощущает рост мощности. Это явление называют турбоямой.
  • При росте мощности выше 2000 оборотов в минуту, выхлопные газы начинают оказывать действие на турбины, что приводит к ощутимому нагнетанию кислорода в ДВС. Зависимость тут прямопропорциональная – чем больше оборотов, тем сильнее будет работать турбонаддув и наоборот. Это явление называют турбоподхватом.

Признаки поломки

Признаки неисправности турбины бензинового двигателя часто можно заметить даже не посещая сервис. Однако если обнаружен какой-либо симптом, необходимо обратиться в сервис, так как самостоятельно проверить турбину на бензиновом двигателе и произвести ремонтные работы не выйдет.

К основным признакам относят:

  • снижение тяги;
  • из выхлопной трубы замечен сизый или черный дым;
  • при запуске двигателя слышен посторонний свист или скрежет;
  • увеличился расход топлива и замечена утечка масла;
  • резко падает уровень давления воздуха и масла в системе.

В домашних условиях можно провести предварительный осмотр турбокомпрессора, чтобы выяснить, на что следует обратить внимание в первую очередь. Для начала, при разборе агрегата, необходимо проверить патрубок, через который в тубонагнетатель подается воздух

Нарушение его целостности может привести к посторонним шумам. Кроме того, при осмотре патрубок должен быть практически сухим. Обнаруженное масло свидетельствует о том, что двигатель износился или же турбина вышла из строя

Для начала, при разборе агрегата, необходимо проверить патрубок, через который в тубонагнетатель подается воздух. Нарушение его целостности может привести к посторонним шумам. Кроме того, при осмотре патрубок должен быть практически сухим. Обнаруженное масло свидетельствует о том, что двигатель износился или же турбина вышла из строя.

Затем нужно тщательно осмотреть лопатки турбины. Если они имеют неровности, сколы и зазубрины, то турбину, скорее всего, придется заменить.

Осевой люфт турбонаддува не должен превышать показателя 0,05 мм, радиальный — 1 мм. Если показатели превышены — турбина требует ремонта.

Спровоцировать поломку может нарушение геометрии соединения впускного коллектора с трубкой датчика. Обнаружение трещин, потертостей на этом элементе говорят о необходимости его замены. Если в системе замечены следы утечки антифриза — также следует проверить герметичность всех соединений.

Диагностика, причины неисправностей

На то, что с турбокомпрессором могут быть проблемы, указывают некоторые признаки, как прямые, так и косвенные. Они дают о себе знать во время работы мотора:

  • Выхлопной дым становится синеватым, сизым или даже черным.
  • При движении под нагрузкой, силовой агрегат в разных режимах работает слишком шумно.
  • Двигатель сильно греется.
  • Удельный расход ДТ и моторного масла больше нормы.
  • Движок плохо тянет, ухудшается динамика.

При этом, надо отметить, что перечисленные выше признаки не говорят о том, что «виновата» именно турбина. Неполадки могут быть и в другом месте. Тем не менее, турбокомпрессор в данном случае нельзя исключать из списка «подозреваемых». Это кстати, еще одна причина для того, чтобы не ехать сразу на СТО, а сначала самому разобраться, хорошо ли работает крыльчатка. Проверить турбину своими силами, без ее снятия, можно разными способами.

Диагностика турбокомпрессора начинается с проверки качества моторного дизельного масла, а также его уровня. Кроме того, надо убедиться, что в турбину не попали сторонние предметы.

После этого, следует посмотреть на выхлопные газы – какого они цвета. Если черного, и мощность движка падает, то смесь переобогащенная. На впуске могут быть неисправности, из-за чего в цилиндры поступает меньше, чем надо воздуха. Утечки на выпуске также приводят к тому, что тяга дизеля понижается.

Для проверки давления наддува турбины дизельного двигателя грузовика заводят силовой агрегат. Потом необходимо послушать, как работает турбинка. Крыльчатка компрессора не должна издавать скрипящие или свистящие звуки. Также не должно слышаться шипение воздуха, проходящего через неплотные соединения. Следует проверить герметичность стыков на патрубках, по которым подается воздух. Здесь не допускаются никакие повреждения. Кроме того, необходимо проверить воздушный фильтр. Загрязнения снижают его способность пропускать воздух, из-за чего последний подается в цилиндры в недостаточном количестве.

Допустимый люфт для осевого смещения турбинного вала равен 0,05 мм. Такую выработку обнаружить без приборов практически невозможно. Зато радиальное смещение может быть до 1 миллиметра. Это уже чувствуется. Если, во время контроля крыльчатки, обнаружены значительные отклонения от приведенных данных, то можно утверждать, что компрессор сильно изношен.

Если выхлоп дизеля сизый или белый, значит, масло попадает в цилиндры, с последующим его сгоранием. Такая неисправность, кроме других причин, может случиться еще и из-за неполадок в турбокомпрессоре. Увеличенный расход масла (на каждую тысячу пробега – около 1 литра) тоже говорит о той же проблеме.

В таком случае, надо осмотреть воздухофильтр и турбинный ротор. Если фильтр забит грязью, то воздуха через него проходит меньше, чем необходимо. Значит, между кассетой с подшипниками и корпусом крыльчатки возникает большая разность давлений. Вследствие чего, в корпус компрессора начинает протекать масло из кассеты. Если же все в порядке, тогда следует проверить сливной маслопровод. В нем не должно быть трещин, загибов и прочих неприятных «сюрпризов».

У подъема давления бывает и другая причина. Это происходит, если газы из камеры сгорания проникают в картер. Подобное явление мешает нормальному сливу турбинного масла. Такая поломка может быть из-за перебоев в работе вентиляционной системы картера. Силовой агрегат будет сапунить. Если турбинка исправна, то во впускном и выпускном коллекторах движка признаков попадания масла в большом количестве быть не должно.

Охлаждение надувочного воздуха (интеркулляция)

КОММЕНТАРИИ — 0

Воздух, сжатый турбо­компрессором, как и другие газы, нагревается и расширяется. Горячий воздух обладает меньшей плотностью и содержит значительно меньше ки­слорода, чем холодный. Плотность холодного воздуха увеличивается приблизительно на 10 — 15 %. Большее количество кислорода означает большее количество сгорев­шего топлива, т.е. двигатель развивает большую мощность. Второй, но не менее важный эффект – это положительное влияние снижения температуры воздушного заряда на процесс сгорания, вследствие снижения детонации. Подача в двигатель более холодного воздуха заметно снижает температурную нагрузку, что благоприятно влияет на его надежность и долговечность. По этим причинам перед подачей воздуха в цилиндры, для повышения мощности двигателя его следует охлаждать.

Интеркуллер – это радиатор или, более правильно, охладитель, помещенный между компрессором и впускным коллектором.

Наиболее часто применяются охладители типа воздух/воздух и системы, которые используют охлаждающую жидкость для охлаждения воздуха (охла­ждающая жидкость/воздух. Интеркуллеры типа воздух/воздух имеют наибольшее распространение в силу своей простоты и надежности, так как они не имеют никаких движущихся частей. Такой интеркуллер состоит из трубы и радиатора и изготавливается преимущественно из алюминия. Эффективность работы интеркуллера зависит от его объема, а значит от наличия свободного пространства для установки. Теплопередающая способность достаточна, но потери давления могут быть высокими, особенно при малых размерах. Данная потеря давления на интеркуллере обнаруживается как увеличение более чем вдвое давления в выпускном коллекторе – одного из главных врагов турбонаддува.

Интеркуллер воздух-вода сложнее. Он состоит из двух радиаторов, один между турбиной и двигателем, другой перед стандартным радиатором системы охлаждения. Вода циркулирует при помощи электрического насоса. Выбор использования типа интеркуллера основывается на факторах свободного пространства, возможностью обдува воздухом интеркуллера, используемыми датчиками расхода воздуха. Например, для 6 цилиндрового BMW используется интеркуллер на основе воды, так как для интеркуллера воздух/воздух соответствующих размеров, нет места. Кроме этого отсутствует поток воздуха с высокой скоростью в местах, где можно было бы разместить интеркуллер. С другой стороны, в Ford Mustang GT ситуация идеальная, для установки интеркуллера воздух/воздух. Пространства достаточно для действительно огромного интеркуллера и он в зоне мощного воздушного потока.

Кроме систем воздух/воздух и жидкость/воздух ведутся разработки по применению распыленной воды в систему впуска. Теплота, поглощенная при испарении воды имеет сильный эффект охлаждения горячего сжатого воздуха, выходящего из турбины. Понижение в температуры наддувного воздуха снижает тенденцию к детонации.

Существуют также специальные конструкции, в которых охлаждение воздуха происходит до температуры ниже окружающей среды, за счет использования льда.

Tags: Турбонаддув

Вперед Резонансные трубопроводы

Все записи

Назад Блок цилиндров двигателя

Основные симптомы неполадок

Существуют признаки поломки турбины на бензиновом двигателе, которые позволяют своевременно выявить проблему и устранить ее с минимальными расходами. Главными симптомами проблем являются:

  • часто давление масла или воздуха в системе падает ниже допустимых значений;
  • работающий двигатель издает нехарактерные шумы (свист, гул, скрежет);
  • снижение тяги автомобиля при ускорении;
  • во время разгона из выхлопной трубы появляется синий, черный или белый дым;
  • утечка масла из конструкции;
  • повышается расход топлива.

Данные признаки схожи с проблемами в узлах ДВС, поэтому перед началом ремонта потребуется провести диагностику. Она позволит точно и быстро выявить характер неисправности, устранив ее с минимальными денежными вложениями.

  • Самая низкая цена на переборку двигателя в Москве
  • Диагностика на современном оборудовании
  • К каждому клиенту индивидуальный подход
  • Гарантии на выполненную работу
  • После ремонта, Вы получите видеоотчёт

Как определить неполадку по цвету дыма?

Наиболее серьезные поломки образуются при появлении дыма их выхлопной трубы. Определенные цвета продуктов сгорания дают информацию о причине неисправности:

  • черный дым – разгерметизация каналов подачи воздуха;
  • синий дым – возгорание попавшего из турбины масла в цилиндрах ДВС;
  • белый дым – загрязнение отвода масла в нагнетателе.

В 9 из 10 случаях неполадки с турбокомпрессором возникают из-за масла, поэтому важно постоянно следить за его уровнем и выбирать только качественную продукцию, соответствующую требованиям производителей турбины и двигателя
