Измерение тестером: что нужно знать?
Как прозвонить провода в автомобиле? Подробнее о диагностике различных устройств мы расскажем далее.
Диагностика свечей
Для начала поговорим о проверке свечей тестером на наличие короткого замыкания. Чтобы проверить свечу, вам надо будет подключить щупы мультиметра к устройству — один из контактов подсоединяется к выходу свечи, а второй — к ее цоколю. В частности, сам цоколь находится в районе резьбы. В том случае, если при подсоединении вы увидели искру, это свидетельствует о том, что сама свеча на 100% рабочая.
Диагностика модуля
Чтобы произвести проверку модуля зажигания тестером, необходимо выполнить следующие действия:
- В первую очередь нужно отключить зажигание и открыть капот автомобиля, после чего найти сам модуль.
- Непосредственно тестер настраивается в режим замера сопротивления перед диагностикой. После этого один из щупов прибора нужно подсоединить к контакту, расположенному на катушке, а второй — к заземлению, то есть речь идет о массе, этот щуп подключается к кузову авто. В результате подключения тестер может выдать показания — если это цифры, то устройство неисправное, если же бесконечность — то это свидетельствует о том, что замыкание в устройстве отсутствует. Соответственно, модуль работает в нормальном режиме.
- Далее, необходимо будет произвести диагностику модуля на наличие обрыве в первичных цепях. При такой проверке щупы тестера следует подсоединить к контактам самого модуля, которые находятся по краям. Если в результате подключения показания, выдаваемые на дисплей тестера, не поменялись, то это говорит о том, что в первичных цепях имеется обрыв. Обычно при таких неполадках модуль нуждается в замене, поскольку ремонт первичных цепей — процедура обычно не дающая нужных результатов. Как показывает практика, обрыв обычно связан с жесткими условиями эксплуатации системы зажигания в целом.
- На заключающем этапе нужно будет произвести проверку вторичных обмоток. При выполнении такой диагностики сам модуль следует развернуть таким образом, чтобы выводы высоковольтных проводов смотрели на вас. Сделав это, щупы тестера необходимо подсоединить к контактам высоковольтных проводов цилиндров под номерами 1 и 4. Так же производится диагностика и цилиндров под номерами 2 и 3. Если в результате проверки показания остались аналогичными и не поменялись, то вероятнее всего, модуль пора менять (автор видео — канал Дневник Автоэлектрика).
Способы проверки свечей накаливания для дизеля
Выход из строя одной или двух свечей накала может быть незаметно при относительно теплой погоде. А при наступлении морозов сразу возникают трудности с запуском дизельного мотора.
Мы опишем три разных способа проверки работоспособности свечей накаливания. Выбор каждого из них зависит от того, есть ли у автомобилиста определенные приборы, инструменты, навыки и свободное время.
Способ 1 — Проверка свечей накаливания при помощи аккумулятора
Наиболее точную и наглядную картину об исправности нагревательных элементов для дизеля дает проверка на аккумуляторной батареей. Каждая свеча проверяется отдельно, при этом автолюбитель видит степень ее накаливания.
Недостатком данного метода диагностики будет необходимость выкручивания всех свечей накала. Это потребует в некоторых автомобилях значительных затрат времени, а также демонтажа некоторых деталей, затрудняющих доступ к нагревательным элементам.
Я в VK — В этом видео я расскажу как быстро и просто проверить работу свечей накала …
Больше полезной информации почему не хочет заводится холодный дизель, инжектор или карбюратор можно найти…
- Для проведения испытаний понадобится изолированный провод длиной около 0,5 м.
- Свеча накаливания переворачивается нагревательным элементом вверх и устанавливается центральным электродом на плюсовую клемму АКБ.
- С помощью электрического провода нужно соединить минусовую клемму аккумулятора и корпус свечи (в боковой части).
- Если нагревательный элемент быстро накаливается более чем наполовину, то свеча исправная.
- При отсутствии накала или нагревании только кончика элемента — требуется замена свечи.
Ниже приведены более простые способы проверки свечей накала.
Способ 2 — Проверка свечей накаливания мультиметром
Иногда нет времени или инструментов, чтобы извлечь свечи накаливания из головки блока дизельного двигателя. В этом случае может оказаться полезной проверка мультиметром. Прибор устанавливается в положение для тестирования сопротивления (омметр).
Но предварительно необходимо отсоединить от свечей накала провод, подающий ток на центральный электрод. На каждый нагревательный элемент может подаваться отдельный провод или же все свечи могут соединяться медной или латунной шиной. Теперь остается плюсовой щуп мультиметра соединить с центральным электродом свечи, а минусовым щупом прикоснуться к боковой поверхности корпуса. Если стрелка не отклоняется или нет показаний на цифровом дисплее, то имеется пробой в нагревательном элементе. Свечу накаливания необходимо заменить.
Недостатком этого способа является трудность выявления нагревательных элементов со слабым накалом. Тестер покажет, что пробоя нет, а свеча будет недостаточно прогревать камеру сгорания.
Способ 3 — Проверка свечей накаливания на “искру”
Старым испытанным способом проверки исправности свечей накаливания является степень искрообразования. Для этого понадобится изолированный провод длиной 0,5-1 м, на обоих концах которого снимается по 1-2 см изоляции.
Теперь нужно освободить свечи накала от шины и подающего провода. Один конец проверочного провода крепится на плюсовой клемме аккумулятора, а вторым концом выполняется касательное движение по центральному электроду свечи накаливания (смотрите на видео ниже). Таким образом мы сможем наблюдать примерно следующее:
- На исправном нагревательном элементе образуется сильная искра.
- Если свеча слабо накаливается, искрение будет незначительным.
- На полностью неисправной свече накаливания искры не будет вообще.
Данную проверку можно смело делать на старых автомобилях, у которых нет “мозгов” и компьютера. На видео ниже, таким способом проверяют свечи накала на дизельной Nissan Primera.
Приведенные выше способы проверки свечей накаливания позволяют самостоятельно обнаружить причину плохого запуска дизеля. При выявлении неисправной детали автовладельцу останется только заменить вышедший из строя нагревательный элемент. После этого завести двигатель на морозе, как правило, не составляет труда.
Также владельцам машин с дизельными моторами в зимнее время года совсем не лишним окажется предпусковой подогреватель двигателя.
Post Views:
355
Проверка свечей аккумулятором
Проверка аккумулятором
Рассмотрим один из наиболее эффективных способов проверки аккумулятора. Этот метод является одним из точных. Нагреватели будут проверяться отдельно, а автомобилист получит возможность контролировать степень их накаливания.
К недостаткам подобного метода диагностики относят необходимость снятия свечей с двигателя, что требует определенных навыков и временных затрат, так как нередко дополнительно приходится демонтировать дополнительные элементы, закрывающие доступ.
Для проверки свечей накала с помощью АКБ вам понадобится изолированный провод длиной около полуметра. Переверните свечу нагревательным элементом вверх и установите на положительную клемму центральным электродом.
Соедините корпус свечи с отрицательной клеммой при помощи провода. При быстром накаливании свечи больше, чем наполовину, можно говорить об исправности нагревательного элемента. Если накала не будет или нагревается только кончик, свеча требует замены.
Свечи зажигания проверка неисправностей и тонкости очистки
Калильное число свечей зажигания Свечи зажигания – это «искра жизни» вашего карбюраторного двигателя. Свечи зажигания нужны для того, чтобы топливно-воздушная смесь (ТВС) воспламенилась в цилиндре. Без свечей машина не заведется. Возгорание ТВС осуществляется, благодаря электрическому разряду между двумя электродами свечи. Если искры нет, то ваша задача – заняться поиском причины.
Неисправность свечей зажигания: основные признаки
Сразу стоит отметить, что ресурс свечей зажигания составляет около 40 тысяч километров. После того, как вы откатали данное расстояние, стоит произвести замену всего комплекта. Основными признаками неисправности являются проблемы с на холостых оборотах и в движении. Увеличение расхода топлива, повышение уровня СО и СН, наличие бензина на электродах свечи – это также явные симптомы проблем с данным устройством.
Следовательно, если проявился хотя бы один из описанных выше симптомов, необходимо брать ключ в руки, снимать и производить проверку. Вариантов проверки свечей зажигания предостаточно. Остается лишь выбрать наиболее оптимальный.
Свечи зажигания: основные способы проверки
Давайте рассмотрим несколько наиболее популярных вариантов:
1) Проверка искры может осуществляться двумя способами: — необходимо завести двигатель и поочередно снимать провода, которые идут от свечей к головке распределителя. При этом прислушивайтесь к изменению поведения двигателя. К примеру, если ваш двигатель «троил», то при снятии провода со «здоровой» свечи, мотор, вернее всего, заглохнет. Если провод будет откинут с «больной» свечки, то гул не изменится. Вот именно здесь проблема. В случае, когда данный тест не дал результатов, стоит продолжить поиски.
— отсоедините провод с одной из свечей и контактом поднесите его к «массе» автомобиля. Должна появиться яркая и довольно мощная искра. По ее наличию можно судить о работоспособности системы зажигания автомобиля. Если искры нет, то проблема уже не в свечах.
2) Проверка мультиметром. С помощью данного прибора, проверка свечей зажигания редко когда проводится. Но для определения короткого замыкания внутри свечи лучшего варианта не придумать. Возьмите один провод прибора и приложите к резьбе свечи, а другой – к ее входу. Искра должна проходить между контактами на расстоянии около 4 мм.
3) Проверка «пистолетом». Существует специальный пробор для проверки целостности свечей зажигания. Он представляет собой целый стенд, где проверяются свечи под большим давлением. Во время проверки свеча вставляется в паз и надевается колпак. После нажатия на курок свеча должна искрить. Минус такого способа – отсутствие гарантии результата. Если искра есть, то не факт, что она будет и при установке в авто (ведь изделию придется работать под другим давлением). С другой стороны, если искры нет, то это не значит, что свечу нужно выбрасывать.
Чистим свечу от нагара
При отсутствии хорошей искры не торопитесь выбрасывать свечку – это вы всегда успеете. Можно попытаться снять лишний нагар. Для этого возьмите какой-то тонкий предмет (к примеру, металлическую линейку), оберните его в мягкий кусочек ткани и произведите чистку. Есть другой вариант. Промыть свечу в бензине, высушить и опустит головкой в раствор ацетата аммония. Не стоит забывать и о «дедовском» способе выжигания свечи на огне.
Высоковольтные провода
Отсутствие искры может быть вызвано повреждением изоляции в высоковольтных проводах, которые идут к катушке зажигания. Часто причиной проблем является небольшая трещина во внешней изоляции проводов. Чаще всего хватает внимательного осмотра на факт повреждения пластиковой оболочки. Если 100% зрения не достаточно, тогда вооружитесь лупой и внимательно рассмотрите провода.
Проблему можно выявить и в темноте. Заведите мотор и осмотрите участок от головки распределителя до свечей. Если видно прошивание искры на корпусе, то это и есть повреждение. Лучший вариант в такой ситуации – замена высоковольтного провода. В качестве временной меры можно использовать изоленту.
Берегите свечи зажигания своего автомобиля, проверяйте их и тогда ваш двигатель будет работать исправно. Когда менять свечи зажигания?
Видео: Чистка свечей зажигания
Визуальная проверка свечей накала
Визуальная проверка позволяет выявить не только дефекты, но и работу топливной системы, срабатывание электронного управления, состояние поршневой, поэтому всегда внимательно осматривайте свечи накала, коль уже они сняты.
На свече есть дефекты
Если свечи ещё не выбегали свой ресурс, но уже имеют следы перегрева (примерно посередине нагреваемого стерженька), корпус вздувается и по сторонам разбегаются трещины, то это:
- Слишком высокое напряжение. Нужно измерить мультиметром напряжение в бортовой сети.
- Реле накала свечей долго не отключается. Засеките время срабатывание по щелчкам либо проверьте реле омметром.
Оплавление кончика свечи
Может происходить по причинам:
- Раннего впрыска топливной смеси.
- Загрязнения форсунок, вследствие чего распыл происходит неправильно. Можно проверить факел впрыска на специальном стенде.
- Слабая компрессия и позднее зажигание, а соответственно — перегрев.
- Накрылся напорный клапан. Тогда мотор будет достаточно жестко работать, а если попустить (на работающем моторе) гайку подводящего к форсунке топливопровода, то из под нее пойдет не топливо, а пена.
При визуальной проверке самой тонкой части свечи (та, которая и находится в форкамере) смотрите, чтобы она была хоть и потемневшей, но не с оплавленным железным корпусом, и без трещин. Потому, что даже если она и работает еще, то это будет продолжаться недолго, и вскорости придется снова проверять ее работу.
Кстати говоря, плохая работа свечи может случиться по причине недостаточного контакта с питающей шиной. При слабой затяжке гайки из-за вибрации, она приоткручивается. Но и тянуть сильно не стоит, можно повредить электрод. Часто свечи повреждаются непрофессиональными действиями при выкручивании/закручивании. Не редкость, что неправильное усилие крутящего момента может привести к потере компрессии, а их вибрация разрушает сердечник в керамических свечах накаливания.
Свечи накаливания – достаточно хрупкие, так что выкручивать их с двигателя, желательно, только если требуется замена. Причем, производить затяжку следует с помощью динамометрического ключа, поскольку усилие не должно превышать 20 Нм. Круглые гайки крепления электрического провода затягиваются только вручную; если шестигранные – ключом (но без нажима). Если применить большое усилие, то это скажется на зазоре (сузится) между металлическим корпусом и калильной трубкой и свеча начнет перегреваться.
Когда все вышеперечисленные проверки показали, что свечи в отличном состоянии, но при установке на двигатель они не работают, то тут нужно заняться электропроводкой и первое, с чего стоит начинать, это с предохранителей, датчиков и реле свечей накала.
Проверку реле времени и датчиков лучше доверить специалистам. Следует помнить, что система подогрева работает только на «холодном» двигателе, температура которого не превышает +60°С.
Нормальная работа
Подогрев воздуха — одна из отличительных черт дизельного двигателя. Подавляющее большинство автомобилей имеют однополюсные («масса» — кузов) штыревые вилки для каждого цилиндра. Эти модели потребляют 5-18 ампер, а биполярные нагреватели на 1,7 В могут потреблять до 50 ампер. Только в некоторых моделях ICE воздух нагревается одним нагревателем, вкрученным во впускной коллектор.
При проверке свечей накаливания необходимо знать их нормальное время прогрева.
- Обычные свечи накаливания — для достижения рабочей температуры требуется до 60 секунд.
- Свечи быстрого накаливания — до 10 секунд. Специальная конструкция нагревательного элемента обеспечивает более быстрый нагрев.
- Саморегулирование свечей накаливания за 5 секунд. Конструкция состоит из двух последовательно соединенных катушек, одна из которых обеспечивает быстрый нагрев, а другая регулирует и поддерживает температуру. Даже после выключения фазы основного предварительного нагрева нагревательный элемент продолжает работать в течение примерно 3 минут при высокой температуре (повторный нагрев) для улучшения сгорания THA.
Камера сгорания покрывает лишь небольшую площадь около конца стержня, поэтому именно здесь степень нагрева наиболее важна.
Самостоятельная замена
Обратите внимание, что при замене желательно менять сразу все свечи на новые независимо от их визуального состояния. Свечи накала подбираются согласно их соответствию для установки на тот или иной тип дизельного двигателя
Снятие защиты
Свечи накаливания зачастую располагаются в верхней части головки блока цилиндров (обычно рядом с дизельными форсунками). Их может быть не видно в том случае, если мотор сверху прикрыт пластиковой крышкой или защитным кожухом. Данную защиту необходимо демонтировать для обеспечения доступа.
Отсоединение клемм АКБ
Так как свечи накала представляют собой электрический нагревательный элемент, потребуется осуществить отсоединение от АКБ минусовой клеммы. Затем производится откручивание небольших гаек, которые фиксируют наконечники высоковольтных проводов на контактных стержнях калильных свечей. Провод подключается к верхней части свечи. Указанную гайку необходимо отвернуть при помощи гаечного ключа, а сам провод можно немного сдвинуть, чтобы он не мешал дальнейшему снятию свечей накаливания.
Выкручивание калильных свечей
Следующим шагом становится выкручивание свечей при помощи ключа-трещотки. Выкручивать необходимо предельно аккуратно, чтобы не повредить резьбу в ГБЦ. Также существует риск сломать саму свечу, в результате чего могут возникнуть дополнительные сложности с последующим высверливанием стрежня и восстановлением резьбы.
Зачистка контактов
Далее необходимо произвести зачистку от загрязнений контактов на каждом высоковольтном проводе свечи накала. Это необходимо для полной работоспособности новых свечей после их установки на дизельный двигатель. Если контакт «прикипел», тогда его можно без особых затруднений снять при помощи плоской отвертки.
После демонтажа осуществляется визуальный осмотр снятых свечей накаливания. Если даже только на одной из них видны расширения стержня, стержень вздулся или деформирован, оплавлен, заметны трещины или другие дефекты, тогда все свечи меняются на новые. Также поводом для замены служит присутствие обильного нагара в том месте, где наконечник соединен с корпусом свечи, любые заметные повреждения наконечника.
Удаление грязи из свечных отверстий
Отдельно стоит отметить процедуру очистки от нагара отверстий для установки свечей. Для этого понадобится специальная развертка, длинна которой позволит эффективно очистить свечные колодцы. Перед вкручиванием на развертку необходимо нанести смазку. Указанную развертку нужно вкрутить в каждое отверстие. Для процедуры лучше использовать не универсальную, а штатную развертку. Если имеется такая возможность, дополнительно необходимо удалить отложения из каналов при помощи сжатого воздуха.
Установка новых свечей накала
После очистки производится установка новых и/или заранее проверенных на работоспособность калильных свечей на дизельный двигатель. Затягивать свечи необходимо до появления небольшого сопротивления. Момент затяжки регулируется динамометрическим ключом и составляет 15 Нм. Перетяжка может привести к тому, что в процессе следующей замены будет присутствовать риск поломки свечи в колодце при попытке демонтажа.
Когда установка новых элементов на все цилиндры завершена, очищенные наконечники свечных проводов ставятся обратно на посадочное место, осуществляется их фиксация при помощи гайки и гаечного ключа. Необходимо убедиться в том, что наконечники проводов плотно закреплены, а также реализовано полное закрытие контактов свечей.
Затем можно присоединить минусовую клемму к АКБ. Дальнейшим шагом будет проверка установленных свечей. Проверять следует в штатном порядке: повернуть ключ зажигания, осуществить запуск дизеля, а после оценить работу ДВС в режиме прогрева. Если мотор уверенно запустился, работает ровно и без сбоев, тогда свечи накала полностью работоспособны. В противном случае необходимо провести повторную диагностику дизельного ДВС для поиска потенциальной неисправности.
Принцип работы и функции свечи накаливания
Основное предназначение свечи накаливания – это прогрев внутреннего пространства камеры сгорания. А потому для каждого цилиндра устанавливается своя свеча. В отличие от бензиновых двигателей она не генерирует искру, а лишь прогревает воздух для запуска мотора.
В зависимости от конструкции самого дизельного двигателя, эти свечи могут устанавливаться в различных местах:
- в вихревой камере;
- в форкамере (предкамера);
- в камере сгорания.
При включении зажигания от аккумулятора на свечи накаливания поступает напряжение. Это позволяет разогреть воздушное пространство в зоне впрыска топлива до высоких значений температуры 850-1350°С. Когда происходит нагрев, на приборной панели автомобиля загорается индикатор состояния нагревателей (свечей).
Если лампочка индикатора гаснет, это означает, что требуемая температура достигнута и двигатель может быть запущен. После запуска силового агрегата свечи накаливания продолжают цикл разогрева, пока датчик температуры охлаждающей жидкости двигателя не покажет 75 °С. В стандартном режиме это занимает не более 3 минут с момента запуска мотора.
Схема подключения свечей накаливания
Основными характеристиками свечей накаливания являются следующие параметры:
- скорость нагрева;
- объем нагрева;
- габаритные размеры;
- адаптация к параметрам камеры сгорания.
Симптомы неисправности свечей накаливания дизельного двигателя:
Запуск двигателя происходит с трудом;
Авто не заводится;
Неровная работа двигателя на холостых оборотах;
Белый дым выхлопа (на холодную, имитация богатой смеси).
Чаще всего данная проблема начинает проявляться с приходом первых холодов, т.к. деталь не обеспечивает нормальный прогрев камеры для возгорания топлива.
Проверить работоспособность калильных свечей в дизельном двигателе достаточно трудно. Вам понадобиться специально оборудование, но об этом мы поговорим немного позже.
Причины неисправности свечей накаливания дизельного двигателя:
Выработка ресурса;
Низкое качество;
Плохое топливо или любые другие проблемы с топливной системой;
Проблемы в электропроводке или блоке управления.
Чтобы это ни было, советуем вам немедленно обратиться в автомастерскую, в другом случае, вы можете значительно навредить своему автомобилю, тогда сумма ремонта будет значительно выше, чем деньги за замену свечей.
Стоит так же отметить, что существует значительная разница в работе свечей накаливания современных и старых двигателей. В старых движках, фор камеры располагаются в головках, и свеча должна прогреть поступившее топливо.
В современных двигателях фор камера располагается в поршне, по этому свеча накала срабатывает перед впрыском, и имеет функцию прогрева камеры, после чего тудо поступает холодное топливо и воздух.Такие условия более благоприятны для воспламенния смеси.
Отказ одной свечи проявится в сложном запуске, машина начнет активно «капризничать на холостых». При поломке 2 свечей, дизельный движок просто не заведется. Вероятность выхода из строя всех сразу крайне мала, но если это произошло, то необходима диагностика всей электропроводки и блока управления.
Запомните, меняйте весь комплект, даже если из строя вышла только одна свеча! Будьте внимательны к электропроводке, реле управления и форсункам. Их диагностика стоит не дорого, но способна уберечь ваш авто от серьезных поломок.
Теперь поговорим о том, как избежать неполадок со свечами накаливания в дизельном двигателе?
- Обязательная диагностика перед осенне-зимним периодом.
- Покупайте только качественные свечи.
Способы проверки свечей накаливания на дизельном двигателе.
Сразу оговоримся, что способы проверки не из простых и вам может понадобиться помощь второго человека, или специальное оборудование.
1 способ. Берете верного товарища. Один из вас должен вывернуть форсунки, другой поворачивать ключ зажигания в предстартовое положение. Товарищ смотрит в колодцы и наблюдает нагрев или не нагрев свечей. Что не заработало, то – мертво и требует замены.
Способ интересный и познавательный, но подходит не для каждого авто. Так как конструкция двигателя не везде одинаковая. Подходит только для 1.8 на Фордах.
2 способ. Вам понадобиться мультиметр и отвага. Выбираем режим проверки замыкания цепи, касаемся одним щупом корпуса свечи, другим – шляпки (где располагается корпус, а где шляпка, подробно описано в статье «Свечи накаливания для дизельного двигателя»). Если цепь замкнута, то все работает, если же нет, то требуется замена.
Подобные схемы диагностики не так актуальны для современны машин, все новые дизельные авто имеют индикатор на водительской панели управления. Но! Как и любая другая электроника, он тоже может выйти из строя
Поэтому, проходя зимнюю подготовку авто обратите внимание на свечки накала
Не пытайтесь самостоятельно поменять свечи накаливания на дизеле. Например, она вышла из строя раньше времени, значит, дефектная. При попытке ее выкрутить, может просто развалиться, тогда придётся снимать головку блока и доставать сломанный элемент.
Периодичность замены свечей накала на дизельном двигателе.
Стандартно, «ходят» они 60 000 км. После это необходима замена, но некачественное топливо и агрессивная эксплуатация авто, могут значительно сократить срок «жизни» свечи. Проверяйте их на каждом ТО.
Приезжайте к нам на замену свечей накаливания в дизельном двигателе. Мы проведем все работы быстро и качественно. Помните, что у нас есть услуга по подбору автозапчастей. Просто сообщите оператору ваши данные, мы предложим вам несколько вариантов деталей на выбор. Вам остается только приехать к нам!
Все вопросы по тел. +7(912) 615 51 15
Любую консультацию, а также скидку в 3 % на все услуги и материалы, вы можете получить в нашей группе в .
| Цены на техническое обслуживание | ||
Как все работает?

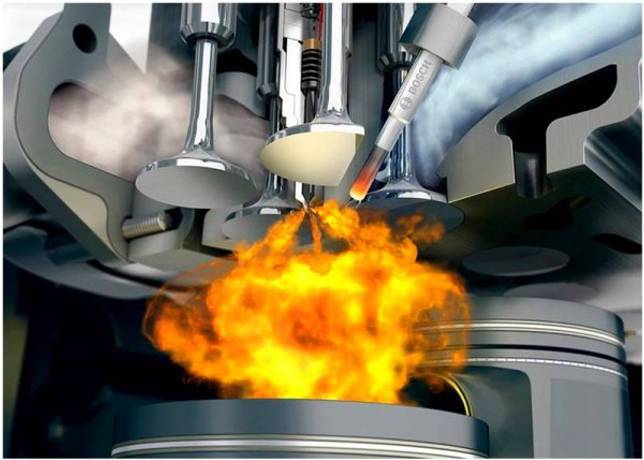

Воспламенение топливно-воздушной смеси в цилиндрах дизельного двигателя происходит при температурах 800–850 °C. Когда мотор прогрет, такие показатели, в момент такта сжатия, достигаются моментально и запуск дизеля происходит без сбоев.
Но когда машина не прогрета, такой температуры, только за счет сжатия смеси, особенно в холодную погоду, достичь трудно — запуск двигателя проблематичен.
Чтобы решить эту проблему в дизелях были установлены свечи накала задача которых состоит в том, чтобы очень быстро прогреть воздух в цилиндрах до 75 градусов и тем самым обеспечить нужную температуру в момент такта сжатия.
Внутри изделий конструктивно предусмотрены две спирали — нагревательная и регулирующая.
Первая имеет функцию нагрева. Вторая за счет плавающего электрического сопротивления защищает свечу накала от перегрева.
Свечи будут работать до тех пор, пока температура охлаждающей жидкости не уйдет за отметку 60°C, это около 3 минут. Дальше мотор сможет работать без них.
Прежде, чем завести автомобиль необходимо включить зажигание и обратить внимание на панель приборов. Светящийся в виде спирали индикатор указывает на то, что происходит разогревание свечей накаливания
Как только лампочка погасла можно заводить машину.
В современных автомобилях, лампа в виде спирали может и не загореться. Это произойдет в том случае, если двигатель уже прогрет, а значит необходимость в свечах накала отпадает. Все это достигается благодаря современной электронике, отслеживающей температурные показатели мотора.
Также существуют свечи накаливания, которые долго держат температуру после разогрева, а поэтому отключаются сразу же после выключения стартера и подогревают воздух в цилиндрах дизеля за счет остаточного тепла.
Устройства очень энергозатратные, на нагрев одной свечи накала до 850-1350°C за пол минуты может уйти в среднем 8-16А (96–192 Вт), иногда 40А. Величиной напряжения и временем его подачи управляют электронный блок и тепловое реле (выключатель).
Последнее, при необходимости, только смыкает и размыкает цепь, тем самым устанавливая нужную температуру воздуха в цилиндрах. А ЭБУ регулирует весь процесс нагрева подавая сигналы на реле. Нужную информацию он берет от датчиков коленвала и охлаждающей жидкости.
Первым признаком, указывающим на то, что вышла из строя одна из свечей накала будет повторное загорание индикатора в виде спирали после запуска двигателя и продолжительное (около 50 сек) ее горение.
Если по истечении указанного времени, после прогрева автомобиля, индикатор не погас, значит вышло из строя реле времени (тепловой выключатель)
Важно сразу же провести замену устройства иначе выйдут из строя свечи накаливания по причине перегорания их теплового штифта
Если на улице еще относительно тепло (выше +5°С), то выход одного или двух изделий вы вряд ли заметите, автомобиль все равно будет заводиться.
В ином случае, когда шкала термометра будет приближаться к нулю и ниже, даже с одной неисправной свечей автомобиль на холодную завести проблематично. Это можно будет сделать только в том случае если он прогрет до 60°С и более.
Это интересно: Что такое коленвал и почему без него не обойтись?
Проверка мультиметром (тестером)
Тестер для проверки свечей накала дизеля используется в трех режимах:
- Замер показания сопротивления;
- Способом прозвона (если поддерживается);
- Замер показания потребляемого тока.
Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.
Прозвон цепи
Для проверки способом прозвона необходимо:
- Отсоединить питающий провод от свечи накала;
- Выставить на тестере регулятор в нужное положение;
- Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
- Наличие звука указывает на то, что спираль целая.
Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.
Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.
Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать
Замер сопротивления
Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в пределах 0.7-1.8 Ом. ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления
Величина тока обратно пропорциональна величине сопротивления
ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.
Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.
Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.
В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.
Замер потребляемого тока
Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.
Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.
Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными
К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.
Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.
Вторые определяются по наличию двух выводов, могут потреблять до 50А.
Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».
Для этого:
- Отключаем от изделия запитывающий провод;
- Переводим мультиметр в режим амперметра;
- Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
- Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.
В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.
По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.
Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.
Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.
Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).
