Проверка и устранение неисправности
Раз уж неприятность коснулась вас, не нужно сломя голову лететь в сервис и платить непонятно какие деньги за диагностику и ремонт. Починить свою машину вы можете самостоятельно, при этом сэкономите немало средств. Давайте же разберемся, почему нет искры с катушки зажигания, и узнаем, почему она могла пропасть и как решить такую проблему.
Первым делом нужно очень внимательно осмотреть катушку на наличие каких-либо механических повреждений, а также различных пятен, которые могут вызвать потерю высокого напряжения.
Если имеются загрязнения, то их нужно вытереть сухой ветошью. Осмотрите все контакты и провода, они не должны быть влажными и иметь какие-либо повреждения. После этого попробуйте пошевелить высоковольтные провода и завести после этого автомобиль. Если после таких манипуляций машина не завелась, то нужно проводить более глубокую диагностику.
Нужно проверить работоспособность свечей. Чтобы убедиться в правильной работе свечей, можно сделать следующее: нужно два высоковольтных провода снять с крышки распределителя и расположить их возле двигателя авто на расстоянии семи миллиметров. Итак, если при запуске стартера на этом расстоянии появится голубая искра – это значит, что система исправна, а если ее цвет не голубой или же ее вообще нет, то нужно заняться ее ремонтом или поменять ее на новую.
Катушку проверяют таким же методом, как и свечи. Берем провод идущий от нее к трамблеру и подносим его к массе двигателя, после чего запускаем зажигание автомобиля. Если искры не видать, истинная причина остановки автомобиля- катушка индуктивности. Далее нужно проверить ее омметром. Таким образом мы проверим наличие разрыва цепи на первичной и вторичной ее обмотках. Если разрыв отсутствует, то омметр покажет три Ома на первичной и семь тысяч Ом на вторичной обмотках. В том случае, когда данные будут меньше, вам следует заменить катушку зажигания на новую.
При диагностике желательно также проверить каждый проводок и контакт. Нужно осмотреть и провода и их изоляцию, возможно именно на этих участках «засела» неисправность. Нужно распутать провода, если они запутаны, разложив их правильно. При помощи амперметра нужно проверить наличие тока в цепи и его силу. Чтобы это сделать, нужно соединить провода трамблера и запустить зажигание автомобиля.
В случае когда сила тока гораздо меньше стандарта (он указан для каждого автомобиля отдельно в ПТС) — значит существует разрыв в катушке, который мог появиться в результате короткого замыкания. Очень часто катушка зажигания искрит и таким образом ломается при включенном зажигании и при выключенном двигателе. В результате этого на проводах начинает греться изоляция, которая со временем трескается и осыпается. В момент когда оголенные провода соприкасаются, происходит короткое замыкание.
Итак, когда выявлена истинная проблема поломки, ее нужно перемонтировать или же приобрести новую и заменить. Ремонту подлежат те механизмы, которые имеют незначительные трещины, царапины. Такие повреждения можно удалить путем зачистки или же заклеивания специальным веществом. Меняется катушка только на такую же самую, с такими же характеристиками.
При подключении новой катушки необходимо быть очень внимательным и аккуратным
Очень важно не перепутать провода. В противном случае, кода провода будут подключены неправильно, это приведет к их нагреву и к короткому замыканию. Чтобы с вашим автомобилем не происходило преждевременных поломок, следите за его работой и его составляющими механизмами
В противном случае вы можете поплатиться за свою халатность. Удачи вам с ремонтом автомобиля
Чтобы с вашим автомобилем не происходило преждевременных поломок, следите за его работой и его составляющими механизмами. В противном случае вы можете поплатиться за свою халатность. Удачи вам с ремонтом автомобиля.
Не заводится инжекторный двигатель
Направления поиска неисправности инжекторного двигателя те же бензин, искра, зажигание и компрессия. Но диагностика проводится немного иначе.
Горящая лампа «Check engine» указывает на неисправность зажигания. Для уточнения причины неисправности следует считать код ошибки. Для системы зажигания код ошибки начинается с P03XX, что указывает на пропуски искры в цилиндрах. Разумеется, проверку стоит начинать с того, что убедиться в наличии искры вообще. Этапы проверки инжекторного двигателя выглядят так:
- Считывание кода ошибки диагностическим сканером. Код ошибки укажет на тип неисправности.
- Проверка модуля зажигания. Проще всего его проверить, попробовав заменить на заведомо исправный, который можно снять с аналогичного автомобиля или взять в магазине. В последнем случае необходимо не забыть о чеке, который позволит вернуть деталь продавцу, если она не понадобится.
- Проверка неисправности транзисторов блока управления. В автомобилях ВАЗ стоит пара транзисторов, каждый из которых отвечает за два цилиндра. Обычно они сгорают одновременно, как следствие – пропадает искра и ВАЗ 2107 не заводится.
- Проверка поступления топлива в цилиндры. Для этого выкручивают свечи. Если они сухие, бензин в мотор не поступает. Возможных основных причин две: отсутствие напряжения на форсунках или неисправный бензонасос. Также проблема может заключаться в забитом бензиновом фильтре или поврежденном бензопроводе.
- Проверка напряжения питания форсунок при помощи мультиметра.
- Проверка давления в топливной магистрали и работоспособности бензонасоса. Последний проще всего проверить по аналогии с модулем зажигания – попробовать заменить на заведомо рабочий.
Это неисчерпывающий список причин проблем с заводкой инжекторного двигателя. Возможно повреждение проводов, идущих к модулю зажигания или от датчика положения коленвала и прочие неисправности, например, забитый продуктами горения катализатор.
Несмотря на развитие автоиндустрии, классические модели ВАЗ до сих пор пользуются огромным спросом в странах СНГ. Последние модели «Классики», а именно ВАЗ-2107, оснащались инжекторной системой впуска. Она более надежна, нежели карбюраторная. Но что же делать, если ВАЗ-2107 заводится и глохнет? Инжектор – система более сложная. Но проблему можно решить своими руками. Давайте рассмотрим, как это сделать.
Замена свечей
Существуют свечи зажигания (СЗ) и накаливания (СН). Первые используется для бензиновых двигателей, вторые — дизеля.
Признаки неполадок СЗ:
- ДВС плохо запускается;
- мотор “троит” (плохо разгоняется, не хватает тяги и “мощей”);
- увеличился расход горючего;
- в выхлопе увеличилась доля углекислого газа;
- снижена динамика мотора.
Для СН перечень такой:
- трудно запустить автомобиль в холод;
- на холостых ДВС работает неравномерно;
- белый дым из выхлопной трубы;
- отказ индикатора спирали.
Замену элементов вы можете сделать самостоятельно или доверить ее опытным сотрудникам автосервиса.
Способы диагностики
Как осуществляется проверка свечей зажигания своими руками в своем авто? СЗ, являющаяся одним из основных компонентов системы в целом, нуждается в периодической диагностике и регулярном обслуживании, особенно, если осуществляется ТО мотора. В основном СЗ являются доступными для диагностики, поэтому демонтировать их и проверить — не проблема. После снятия их желательно не перепутать, поэтому складывайте их по порядку.
Так как проверить свечи зажигания самостоятельно? Существует несколько вариантов, которые позволяют произвести наиболее продуктивную диагностику СЗ. Чтобы выполнить процедуру проверки, для начала нужно отключить высоковольтные кабеля от СЗ, которые идут к распределителю. Если необходимо выявить конкретную неработающую СЗ, необходимо ее снять и послушать, как функционирует мотор. Если при демонтаже свечи звук двигателя остался таким же, то неисправность кроется именно в ней.
Проверка искры
Демонтаж СЗ перед диагностикой
Диагностика искры является одним из наиболее популярных и используемых вариантов проверки. Как проверить искру на свече в домашних условиях? Для начал произведите очистку СЗ от нагара и загрязнений. После чего, используя щуп — прибор для регулировки зазора — настройте расстояние между электродами. Затем, после работы с щупом, на свечку надевается провод, после чего она прикладывается к металлической части мотора автомобиля.
Это делается для того, чтобы создать необходимый электрический контакт. Если вы не знаете, как проверить свечу таким образом, то просто включите стартер и попытайтесь запустить двигатель. Если искра синяя и появляется сразу же при попытке завести ДВС, то это свидетельствует об исправности СЗ. Если же искра красная или ее нет, то свечу необходимо менять.
Проверка мультиметром
Можно использовать специальное устройство для проверки — он называется тестер либо мультиметр. Нужно отметить, что тестер — это не стенд для проверки, стенды обычно используются на СТО и для диагностики в домашних условиях они не применяются. С помощью щупов тестера можно произвести замер устройства на предмет короткого замыкания внутри.
В целом мультиметр — это достаточно простое в плане эксплуатации устройство, имеющее простую конструкцию. Для диагностики короткого замыкания накиньте один щуп тестера на выход СЗ, в другой щуп — на ее цоколь. Если в момент подключения вы увидели искру, то со свечей все хорошо, ее можно использовать дальше (автор видео — Дмитрий Мазницын).
Проверка «пистолетом»
Есть еще один вариант проверки работоспособности устройств в домашних условиях. Для этого вам потребуется специальный пистолет для проверки свечей зажигания. Такое устройство появилось достаточно давно, однако широкое распространение среди отечественных автомобилистов получило сравнительно недавно.
В данном случае производится проверка свечей зажигания под давлением, процедура осуществляется таким образом:
- СЗ устанавливается в специальный разъем устройства, после чего ан нее надевается колпачок.
- Когда свечка будет зафиксирована, необходимо нажать на так называемый курок на устройстве, после чего автолюбителю необходимо быть наиболее внимательным.
- Если после нажатия курка вы заметили искру, при этом на пистолете загорелась лампа, это свидетельствует о работоспособности детали.
Следует отметить, что такой вариант проверки не получил широкое распространение среди наших автомобилистов потому, что он не может давать полной уверенности в работоспособности СЗ. Все потому, что процедура осуществляется под давлением, а давление в пистолете значительно отличается от того, которое используется в автомобильной системе. Но зато, способ проверки пистолетом позволит водителю быть полностью уверенным в том, что СЗ не работает, если это было выявлено в ходе диагностики (автор видео — Наиль Порошин).
Как устроена
В общем случае, катушка зажигания представляет трансформатор или автотрансформатор (трансформатор с одним общим контактом). Первичная обмотка выполнена толстым медным проводником с лаковой изоляцией, и содержит, как правило, от 100 до 200 витков. Вторичная обмотка выполнена более тонким проводом, так как через нее протекают меньшие токи. Количество витков в ней – от 20000 до 30000 тысяч.
Упрощенно катушку для контактной схемы зажигания можно представить в виде:
Здесь: 2 – катушка зажигания, 1 – аккумуляторная батарея. При вращении двигателя движется кулачковый механизм 5, установленный в трамблере, который размыкает контакты 4. Во время короткого размыкания через первичную обмотку катушки зажигания 2 протекает большой ток, который наводит высокую индукцию во вторичной обмотке. Высоковольтный импульс поступает на зазор свечи зажигания 3.
Такие схемы зажигания использовались в автомобилях вплоть до начала 90-х годов. Основной недостаток таких схем – подгорание электрических контактов 4, так как через них протекает большой ток. Многие автолюбители дополняли схему электронным усилителем подобно схеме:
В такой схеме основную токовую нагрузку принимает на себя усилительный транзистор Т1, через прерыватель Пр протекает небольшой ток, он не разрушается.
С 80-х годов большинство производителей стали использовать коммутаторы в электронных системах зажигания. Вместо прерывателей применялись более надежные датчики Холла, электромагнитные датчики, оптоэлектронные датчики. Такие датчики намного долговечнее коммутируемых, в процессе их эксплуатации угол зажигания не меняется в процессе работы, как в контактных.
Схема зажигания ВАЗ 2110 приведена на рисунке:
На схеме: 1- контактная группа замка зажигания, 2 – катушка зажигания, 3 – коммутатор, 4 распределитель зажигания.
В настоящее время работу катушек зажигания контролирует блок управления двигателя. Коммутатор (усилитель зажигания) в некоторых моделях встроен в блок управления двигателем.
Так как вероятность пробоя управляющих транзисторов достаточно высока, чтобы упростить ремонт автомобиля, во многих случаях электронный коммутатор встраивается конструктивно в катушки зажигания. Однако, это усложняет контроль их работоспособности. Иногда при исправной катушке ее приходится менять, поскольку она конструктивно неотделима от коммутатора.
Нет искры? Ищем причины!
На личной практике, у меня было несколько случаев, которые сопровождались пропаданием искры и ниже я приведу их и расскажу о каждом более подробно.
Опять же оговорюсь, что это не является полным списком всех проблем, которые могут стать причиной, но большинство из них я постараюсь привести. Для опытных владельцев можно дополнять свои мысли по
Неисправность одной из свечи зажигания
Если при проверке свечи, искра между электродами не появляется, то первое, что нужно сделать — это проверить саму свечу. Возможно, что именно она стала причиной данной проблемы.
Возьмите исправную свечу (лучше всегда с собой возить в запасе) и немного прокрутите стартером, посмотрев на работоспособность свечи. Если искра появилась — отлично, если нет, следует искать причину дальше.
Также, посмотреть проблемы, по которым пропадает искра, можно посмотреть здесь: https://atlib.ru/blog/164-net-iskry
Выход из строя высоковольтных свечных проводов или центрального провода катушки зажигания
Если искра отсутствует на каком-либо одном цилиндре, то попробуйте поменять местами высоковольтные провода. Если после этого работа предыдущего цилиндра восстановилась, а другой цилиндр наоборот перестал работать — это говорит о выходе из строя свечного провода.
Если искра не поступает ни к одной свече зажигания ВАЗ 2106, то следует проверить целостность и работоспособность центрального провода, можно аналогичным способом, как в прошлом абзаце. Также, стоит просто поробовать посильнее воткнуть провод в катушку и крышку трамблера, быть может просто в одном из этих мест провод немного выскочил и нет необходимого контакта.
Пригорели контакты в трамблере или совсем вышли из строя
Откройте крышку трамблера и внимательно осмотрите контакты. Они могли пригореть и из-за этого пропадет искра. Также, проверьте их на целостность.
И еще один немаловажный момент: при открытой крышке трамблера покрутите стартером и посмотрите, размыкаются ли контакты? Если нет, от необходимо отрегулировать зазор между контактами.
Если вы убедились, что на этом этапе все нормально, то следует обратить внимание на следующий элемент
Неисправность катушки зажигания ВАЗ 2106
Если искры нет даже на контактах, то велика вероятность того, что сгорела именно катушка зажигания. Проверить ее можно либо с помощью омметра, измерив сопротивление, либо же установив новую и посмотреть, исправит ли это проблему!
Выход из строя коммутатора или датчика холла
Этот пункт относится к владельцам ВАЗ 2106 с электронным зажиганием. Если нет искры, то именно эти два элемента могут стать причиной данной беды. Необходимо провести диагностику неисправности этих деталей и заменить в случае необходимости на новые.
Если у вас на ВАЗ 2106 установлено БСЦ, то с собой в запасе можно возить датчик холла, который является наиболее частой причиной неисправности. Или же на крайний случай сделайте как я, старый комплект контактного зажигания аккуратно сложите и пусть он лежит в багажнике. Места он много не занимает, но где-нибудь в дороге может вас сильно выручить, если один из элементов БСЗ сгорит!
Основные причины отсутствия искры
Общий вид двигателя 10-12 серии 16 клапанов
Не все автомобилисты знают, причины пропадания искры, а тем более способы диагностики и устранения неисправностей. Так, стоит выявить основные причины, а после расшифровать, почему именно они становятся причиной. В завершении нужно рассмотреть способы устранения дефекта. Итак, какие причины могут послужить тому, что пропала искра:
- Выход из строя топливного насоса.
- Свечи зажигания.
- Катушка зажигания.
- Высоковольтные провода и их расположение.
- Газораспределительный механизм.
Все причины найдены и стоит перейти к процессу устранения данной неисправности.
Даёшь искру? Устранение проблем!
Вначале стоит отметить, что не нужно сразу бросаться проверять. Как показывает практика, есть определенная последовательность действий и неисправностей, которая могла привести к пропаданию искры на 16-клапанном двигателе.
Топливный насос
Топливный насос производства Bosch
Зажигание далеко не первая причина пропадания зажигания на автомобиле. Прежде, чем лезть в электрическую часть автомобиля стоит покопаться, так сказать, в механике. Включаем зажигание и слушаем, заработал ли бензиновый насос. Если он молчит, то необходимо проверить поступает ли бензин в цилиндры.
Начать процедуру диагностики стоит с того, чтобы проверить предохранители на исправность. Конечно, можно просмотреть только тот, который отвечает за топливный насос (в этом случае при включении зажигания насос не будет качать), но рекомендуется диагностировать все на целостность. Если хоть один вышел из строя, то его необходимо заменить.

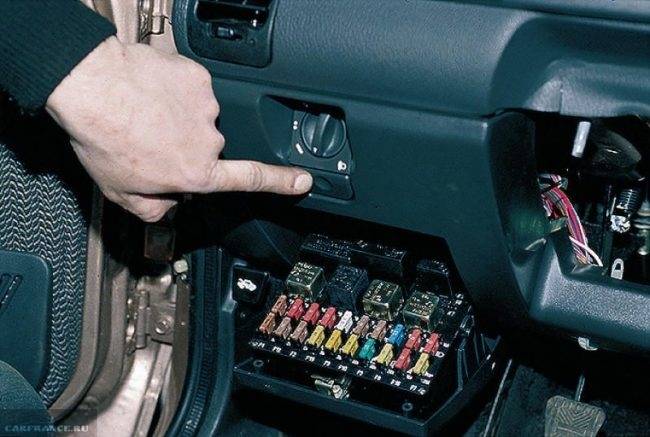

Предохранители расположены слева от рулевого колеса под переключателем режима света
Если предыдущая процедура не помогла, то обращаемся непосредственно к самому насосу. Для диагностики придется вынуть весь модуль, который находится под задним диваном и разобрать его.
Свечи зажигания
Расположение свечей зажигания на двигателе
Свеча становится вторым рубежом, который может стать причиной того, что пропала искра. Выкручиваем элементы и проводим визуальную диагностику. Если снаружи всё чисто и красиво, то необходимо замерить сопротивление и проверить зазор. Конечно, можно проверить работоспособность свечи на специальном свечном стенде, но не у всех он есть в гараже. Поэтому, делаем все по старинке.
При выполнении данной операции, стоит быть предельно осторожным, поскольку напряжение, которое попадает в искру, может быть смертельным. Таким образом, проверяем все свечи на наличие искры.
Альтернативный способ проверки свечей зажигания
Проверка свечи зажигания при помощи пьезо-элемента с обычной зажигалки
Катушка зажигания
Ремонтированная катушка зажигания
Проверку катушки зажигания можно провести при помощи мультиметра. Если она неисправна, то рекомендуется ее заменить, но находятся смельчаки, которые проводят ремонт этому узлу. Конечно, не все всегда идет гладко и зачастую все заканчивается одним – установкой новой.
Высоковольтные провода
Проверка высоковольтного провода при помощи мультиметра
Пробой или выход провода из строя сразу станет известен, поскольку автомобиль начнет троить. Но, если ВВ-провода расположены неправильно в цилиндрах, то придется разместить их согласно схеме подключения. Проблема пропавшей искры должна исчезнуть.
Схема газораспределительного механизма 16-клапанного двигателя
Газораспределительный механизм
Последним местом, где необходимо искать пропавшую искру становится ГРМ. Сбитые фазы газораспределения могут послужить проблемой. Это могло случиться вследствие неверной установке задаточного диска. Он находится на шкиве коленчатого вала и служит синхронизатором отсчета для датчика. При правильном её расположении, когда 1 цилиндр находится в ВТМ, то датчик размещен между 19 и 20 зубом. Устранить причину можно выставив верно диск по меткам.
Первые симптомы неисправности свечей и отсутствия искры
Причины выхода из строя свечей зажигания в автомобиле могут быть самые разные. Но симптомы в большинстве случаев похожи. Главный показатель выхода из строя одной свечи – двигатель начинает троить. Когда происходит столь неприятный аспект, снижается мощность агрегата, увеличивается расход, а машину на холостых оборотах немного трясет. Все это позволяет сделать выводы, что один из цилиндров не работает, в частности потому, что нет искры на свече. Также различают следующие симптомы неработающих свечей зажигания:
- автомобиль не заводится, при попытке запуска двигатель крутится стартером ровно, нет подвижек в зажигании;
- после запуска какое-то время работает 2 или 3 цилиндра, затем подключается четвертый – это показатель выхода из строя именно свечи;
- машина постоянно стала тяжело заводиться, двигатель запускается только с третьей попытки;
- автомобиль потерял мощность и остроту реакции, нажатие педали газа не вызывает нужного эффекта;
- автомобиль заглох в процессе поездки, запустить его сложно или вообще невозможно;
- периодически при запуске в выхлопной трубе слышны сильные хлопки – это догорает накачанное, но не сожженное топливо.
Когда не работают все свечи, такая ситуация должна насторожить владельца машины. Скорее всего, причина далеко не в свечах зажигания. Но в том случае, если работать отказывается одна свеча, следует посмотреть на саму свечу, а также на провод, который соединяет ее с катушкой. Это поможет вам выяснить, какие именно причины стали основами неполадки в вашем автомобиле. И если проверка датчиков, коммутаторов и катушек в полевых условиях является непростой задачей, то тестирование свечей вполне возможно.
Нет искры на инжекторном двигателе или моторе с карбюратором: как проверить
Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.
Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя. Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д
Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе
Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.
Как уже было сказано выше, для проверки искры на инжекторе используется специальное устройство-разрядник. Наличие данного решения во время диагностики позволяет точно локализовать проблемный участок, так как искры зажигания может не быть на свече, на распределителе или на катушке. Также искры может не быть только в одном, в нескольких или сразу во всех цилиндрах двигателя.
Полное отсутствие искрообразования указывает на возможные неполадки контроллера, модуля зажигания, неисправности катушки или центрального провода. Начинать диагностику следует с проверки предохранителей. Затем следует оценить состояние контакта «массы», а также проверить высоковольтные провода.
Если искры нет на катушке зажигания, тогда следует продиагностировать работоспособность провода высокого напряжения. Указанный провод должен быть проверен на целостность изоляции, не иметь пробоев, обгорелых участков и т.п. Обнаружение любых дефектов является основанием для его замены.
Также в процессе диагностики системы зажигания следует осмотреть свечи. Делать это нужно в том случае, если электричество доходит до свечей. На карбюраторных авто достаточно снять свечной провод, после чего приблизить его к металлической поверхности (например, кузов авто) на половину сантиметра. Затем нужно покрутить стартером и убедиться в наличии или отсутствии пробегающей искры между проводом и металлической поверхностью. Сама искра также должна иметь определенную интенсивность, быть белого цвета с легким синеватым оттенком. В случае если не замечены отклонения, тогда свечи рабочие. Причиной того, что нет искры на свече, может оказаться катушка зажигания.
Если же замечены проблемы со свечами, тогда обратить внимание нужно на контакты свечей. Указанные контакты не должны иметь загрязнений. Добавим, что при замеченных отклонениях от нормы оптимально сразу заменить свечи зажигания
Отсутствие такой возможности укажет на необходимость очистки контактов
Добавим, что при замеченных отклонениях от нормы оптимально сразу заменить свечи зажигания. Отсутствие такой возможности укажет на необходимость очистки контактов.
