Какими приборами выполняется подмотка электронных спидометров?
Учитывая имеющееся многообразие машин и способов обработки данных со спидометра, создано несколько различных вариантов, позволяющих корректировать показания пройденного пути. Схема такого устройства может быть выполнена как на дискретных элементах, так и на микропроцессорных системах, но все готовые изделия делятся на следующие типы:
CAN крутилка
Этот прибор предназначен для использования на современных машинах. Здесь надо знать, что CAN – специальная шина, по которой происходит обмен данных между блоками электроники автомобиля. И его схема подразумевает наличие диагностического разъема, через который, зная протокол обмена, можно получить доступ к отдельным устройствам.
Соответственно, благодаря этому можно корректировать содержание нужных ячеек памяти, добиваясь желаемого результата. Обнаружить диагностическим оборудованием, что происходило изменение ячеек памяти, невозможно.
Купить качественную крутилку можно на сайте https://can-podmotka.ru
Импульсная крутилка к OBDII
Это устройство предназначено для использования с иномарками, не имеющими шины CAN. Данный прибор подключается через специальный диагностический разъем OBDII. В данном случае на спидометр поступает последовательность импульсов, имитирующих сигналы с датчика скорости, вследствие чего показания пройденного пути меняются.
Генератор скорости
Данная схема осуществляет имитацию датчика скорости. Вместо него включается генератор и выдает последовательность импульсов, поступающих на спидометр и вызывающих изменение его показаний. Подходит в большей степени для электромеханических приборов и отечественных автомобилей – ВАЗ, УАЗ и прочих, выпущенных до 2006 года.
Крутилка спидометра ABS
Подходит для машин, оснащенных ABS. Ее работа основана на контроле скорости движения и вращения колеса. Крутилка, подключенная к соответствующему разъему, имитирует работу колес, и контроллер, получая эту информацию, начинает изменять показания спидометра.
Устройство для подмотки можно сделать самостоятельно или купить уже готовое, но самое главное определить, можно ли его использовать на данной машине. В случае неправильного применения можно просто сжечь электронику.
Как это ни покажется странным, но порой более актуальной становится не скрутка спидометра, а наоборот, его подмотка. Существует целый ряд причин, как объективных, так и субъективных, заставляющих делать подобное. Создан не один прибор, позволяющий решать поставленную задачу, причем можно выбрать устройство, учитывающее дату выпуска конкретного автомобиля и позволяющее проводить данную процедуру без последствий.
” alt=””>
Пробег автомобиля является основным показателем технического состояния. По нему можно судить, нуждается ли машина в срочном обслуживании или нет. Немаловажную роль он занимает в сфере автомобильных продаж на вторичном рынке. Каждый, кто заинтересован в покупке подержанного автомобиля, первым делом интересуется у продавца, какое расстояние он преодолел. Хорошо если попадется ответственный продавец, который не использует подмотки спидометра. Но такое бывает не так часто.
Зачем подматывать?
Перед тем, как расскажем, о работе крутилки спидометра, не лишним будет разобраться, для чего накручивать и сматывать показания. Смотка показателя с помощью специальной моталки позволяет увеличить стоимость транспорта при продаже, с этим понятно.
Что касается намотки, то причин может быть несколько:
- Намотчик спидометра может быть использован для увеличения затрат на горюче-смазочные материалы. Ведь увеличенный пробег дает возможность списывать больше бензина — такие схемы актуальны для водителей коммерческих автомобилей. Но если на коммерческом предприятии используется старый автомобиль, уровень расхода топлива будет более высокий. Корректировка спидометра позволяет компенсировать расходы на заправку.
- Калибровка спидометра может потребоваться . Ведь меняя контрольный щиток, следует провести показания устройства в соответствии с условиями эксплуатации.
- Моталка спидометра может потребоваться при эксплуатации других дисков, не рекомендованных производителем. Диаметр дисков может быть либо большим, либо меньшим, в ходе расчетов одометр может выдавать ошибки, демонстрируя неверные показания. Корректор спидометра дает возможность устранить ошибку.
Современная приборная панель
Погрешности
Бывает, что приборы учета фиксируют неправильную скорость автомобиля. С одной стороны это даже хорошо, когда спидометр показывает чуть увеличенные показания. В этом случае водитель будет соблюдать скоростной режим и не получит штрафа. И производители спокойны, и водители не нарушают ПДД.
Почему случаются погрешности? Дело в том, что данный прибор не отличается повышенной точностью, поскольку для определения скорости в основном используется вращение колеса автомобиля. При этом учитывается его диаметр, а этот параметр не отличается стабильностью
Это важно знать при решении вопроса, как сделать подмотку электронного спидометра или механического
Спидометры на многих современных автомобилях имеют среднюю погрешность – 10 % при скорости 200 км/ч. Но зависимость имеет нелинейный характер. То есть на скорости 110 км/ч разница с реальной может составить 5-10 км/ч. Но если ехать медленнее (до 60 км/ч), то погрешность настолько мала, что ее невозможно ощутить.
Подмотка электронного спидометра
Для такой процедуры, например на автомобилях УАЗ, предусмотрены следующие действия:
- Снять приборную панель и отсоединить провода спидометра, снять его.
- Вытащите из него электромотор;
- При помощи отвертки, прокрутите шестерню до нужных показаний на спидометре;
- Вставьте моторчик обратно и вмонтируйте спидометр на свое место;
На самом деле, все гораздо сложнее. Чтобы скрутить пробег на электронном спидометре, нужны будут сканеры-считыватели и компьютерные программы для них. С их помощью надо будет выявить места сохранения записей с одометра (в каких электронных блоках). Затем произвести сброс этих данных с их памяти. С помощью функции кодирования, скорректировать показания спидометра и провести адаптацию.
- Для «продвинутых» автовладельцев существуют некоторые устройства – программаторы, сканеры, адаптеры. С помощью их специальных функций, можно успешно подмотать спидометр, и стереть все следы с электронной памяти.
- Чтобы обнулить спидометр, необходимо перепрограммирование бортового компьютера, через его разъем, с учетом поддерживающих протоколов. Также, используют способ вживления новой микросхемы, позволяющий проводить, в дальнейшем, подмотку не один раз.
- Есть вариант с подменой контактов. Он применим на моделях авто, в которых датчик скорости основан на эффекте Холла. Там меняется фаза на спидометр с фазой на тахометр, при запущенном двигателе. Способ сопряжен с риском возгорания, поэтому без определенных навыков, этого делать не надо.
- Еще есть метод, с использованием специального прибора – подмотки. Это миниатюрный и бесшумный прибор, подключающийся к разъему бортового компьютера. Они имеют 3 провода. Отключается датчик скорости. Два провода подмотки присоединяют к отрицательному и положительному концу, а третий – к сигнальному проводу спидометру. Так избегают конфликтов цепи, при отключении датчика. Пусть теперь подмотка работает и во время движения, и на стоянке.
Как видно из вышеизложенного материала, процедура подмотки электронного спидометра требует определенных познаний, причем достаточно глубоких. Ошибки в таком деле приведут к многочисленным проблемам. Поэтому, лучше предоставить ее профессионалам. Есть много разных фирм, предлагающих такую услугу, за умеренную плату.
Разновидности спидометров
Спидометр – это прибор, показывающий, с какой скоростью движется автомобиль. Одометр – устройство, измеряющее пройденный километраж. Оба счетчика находятся на щитке приборов.
Существуют следующие виды спидометров:
- Механические. Это первые приборы, которые стали устанавливать на машины. В их основе используется механический привод. С помощью небольшого троса обороты коробки передач передаются на счетчик, колесики крутятся, и показатели скорости отражаются на панели. По количеству оборотов на одометре отражается километраж.
- Хронометрические. В них объединены одометр и часовое устройство.
- Центробежные. Прибор основан на центробежной силе. Она действует на плечо измерителя, смещая его на некоторое расстояние. Регулятор вращается со шпинделем, поэтому расстояние, на которое смещено плечо, равно скорости движения.
- Вибрационный. Его применяют с быстровращающимися механизмами. На градуированные язычки оказывает механическое действие рама или подшипники. Частота вибраций зависит от количества оборотов автомобиля.
- Индукционный. В его конструкцию входит диск из меди или алюминия, система постоянных магнитов, шпиндель. Диск непосредственно присоединен к стрелке, показывающей скорость.
- Электромеханические. Они являются усовершенствованной версией механического прибора. Их конструкция дополнена специальным контролером скорости. Он передает сигналы на электродвигатель, который вращает ротор. Этим приборы отличаются между собой, в остальном они похожи.
- Электронные. Счетчик производит замеры количества оборотов непосредственно колеса. Прибор анализирует длину окружности колеса, на основании полученных данных и количества оборотов, которые сделали колеса, вычисляется количество пройденных километров. Полученная информация отражается на ЖК мониторе.
- Спидометры, которые определяют скорость с использованием системы навигации GPS.
Механические спидометры постепенно вытесняются электронными аналогами. На современных транспортных средствах чаще всего устанавливаются спидометры электронного типа. Механические приборы встречаются на автотранспорте старого образца.
Калибровка спидометра без упора
Для измерительного механизма без упора процедура калибровки иная, так как в данном типе устройства стрелки при прокрутке не перестают крутиться, даже пройдя значение 220 км/ч. В данном случае потребуется перевод стрелки на отметку 140 км/ч. Затем нужно аккуратно со стороны гвоздика приподнять наклейку шкалы и зажать защёлку, используя пинцет либо (при его отсутствии) тонкие ножницы. Далее надо снять гвоздь и перевести стрелку на нулевую метку. Отметьте маркером на панели приборов напротив данного места. После потребуется снять стрелку и провести регулировку вала.
Как и при выставлении измерительного прибора с упором, нужно защёлкнуть панель приборов и проверить, чтобы стрелка встала напротив отмеченного места, далее зафиксировать стрелку. После сделанных операций нужно удостовериться в верных показаниях спидометра. Провести проверку совсем просто – нужно натянуть стрелку и отбросить её в свободное падение. Её совпадение с отметкой будет означать успешное выполнение калибровки спидометра. Если же этого не случится, значит указанный процесс регулирования измерительного устройства потребуется выполнить заново.
Переведите стрелку в верхнюю позицию, защёлкните гвоздик и отпустите. Несомненно, процесс регулирования спидометра немного скучен, требует скрупулезности и колоссального терпения, но крайне нужен. Ведь верные показания прибора не только упростят жизнь водителю, но и позволят ему избежать излишних денежных расходов, которые могут быть понесены из-за взыскания штрафов автоинспектором. Не стоит пренебрегать калибровкой.
Поделитесь:
Инструкция по подмотке
Как осуществляется подмотка спидометра своими руками? Многое зависит от типа устройства, поскольку для каждого отдельного вида схема подмотки будет различаться. Чтобы выполнить задачу, необходимо точно знать, каким типом прибора оборудован автомобиль.
Механического
Как намотать и как накрутить показания на механическом устройстве, к примеру, на машинах ВАЗ, ГАЗ? Вариантов отмотать спидометр два. Первый и простой — отключить трос от датчика скорости, тот конец, который крепится к коробке, подсоединить к нему дрель и включить инструмент в реверсивный режим. Как понимаете, за несколько минут работы можно отмотать приличный километраж. Второй способ заключается в демонтаже и разборке приборной панели. После разборки извлекается сам одометр (счетчик), в итоге осуществляется регулировка пройденного пробега. Отметим, что способы актуальны для отечественных автомобилей, выпущенных до 2005 года (автор видео — Своими руками).
Электромеханического
Электромеханический прибор можно встретить на старых транспортных средствах, однако смотать спидометр такого типа будет сложнее, чем обычный механический. В этом случае процедура подмотки либо отмотки требуют разных подходов. Необходимо учитывать, что уменьшение километража в случае с электромеханическим устройством осуществляется при демонтаже и разборе контрольного щитка. Чтобы отмотать показания, счетчик необходимо демонтировать, затем вручную осуществить регулировку чисел.
Что касается увеличения показаний, то процедура осуществляется с применением генератора. Благодаря генератору формируются сигналы, которые поступают на вход управления. В соответствии с количеством импульсов формируются показания устройства.
Электронного
Как скрутить спидометр электронного типа? Как сказано выше, устройства монтируются на все современные авто. Коррекция показаний спидометра должна осуществляться в соответствии со сроком производства транспорта. Суть заключается в том, что электронный прибор при производстве мог быть реализован по-разному, тем более, что он может взаимодействовать с другими приборами (автор видео — max gladkiy).
Поэтому, чтобы произвести процедуру подмотки спидометра, понадобится не только подать сигнал от контроллера скорости, но и перенастроить некоторые девайсы. Следует учитывать, что процесс доступа к устройству определяется в соответствии с моделью машины, а также годом выпуска, здесь все индивидуально. Соответственно, подкрутить показания может быть проблематично, но это возможно. Если не знаете, как подмотать спидометр электронного типа, придется использовать специальный прибор. О видах таких приборов расскажем ниже.
Крутилка для спидометра — лучший способ увеличить пробег
Для этих целей был разработан специальный прибор, который получил название крутилка-моталка для спидометра. Крутилка для электронного спидометра – это современный механизм, созданный с применением самых новейших технологий, который предназначен для того, чтобы человек мог самостоятельно увеличить пробег своего автомобиля.
Такие приборы можно использовать, как для автомобилей отечественного производства, так и для иномарок. Доказательством может послужить то, что очень часто в поисковых системах в интернете можно встретить такие запросы, как «крутилка спидометра для транзит», «крутилка-моталка для газели» и т.п.
Подключить крутилку довольно просто. Делается это непосредственно в салоне автомобиля с помощью разъема OBD 2, предназначенного для диагностики.
Принцип работы механического одометра
Механический одометр имеет редуктор 1690:1, то его входной вал должен провернуться 1690 раз, чтобы на табло появился один километр. Вращается он гибким кабелем, сделанным из туго скрученной пружины. Кабель находится внутри металлической трубки в резиновом корпусе, вращается он выходным валом коробки передач, а подключен к приборной панели, где и соединяется с входным валом одометра.
В самом одометре используется серия из трех червячных передач (осуществляется зацеплением «червяка» и сопряженного с ним червяного колеса). Входной клапан приводит в движение первого «червя», который уже приводит в движение передачу.
Один полный оборот «червя» проворачивает один зубец. Затем этот же механизм приводит в движение следующего «червя», проворачивающего другую передачу, которая приводит в движение последнего «червяка», подключенного к индикатору одометра и переворачивающего цифру с десятыми мили.
У каждого индикатора есть ряд шпилек, которые торчат с одной стороны, и еще две шпильки, торчащие с другой стороны. Как только эти две шпильки подходят к белой пластиковой шестерне, один из зубцов попадает между шпилек и проворачивается вместе с индикатором, пока шпильки не пройдут дальше. В механизме принимает участие одна из шпилек индикатора с большим числом, совершая 1/10 его поворота.
Механические одометры можно перемотать назад. О том, как проверить «честность» одометра, поговорим чуть позже. А пока – разберемся с другим его типом, чтобы уже наверняка не возникало вопроса, что такое одометр.
Цифровой одометр
Его система использует зубчатое колесо, которое установлено на входном валу коробки передач и магнитный датчик, подсчитывающий импульсы каждый раз, когда мимо него проходит один из зубцов колеса. Есть и такие машины, которые используют щелевые колеса и оптический датчик. В любом случае, компьютер авто точно знает, какое расстояние проходит машина между каждым импульсом, и использует его, чтобы обновить показания одометра.
Информация о пройденном расстоянии на приборную панель поступает через провод связи блока управления двигателем. Он считывает все импульсы, а также отслеживает общее расстояние, которое пройдено машиной. Поэтому невозможно открутить цифровой одометр назад: значение, которое хранится в блоке управления двигателем, не совпадет с желаемым, что невозможно. И это значение всегда можно проверить с помощью компьютерной диагностики в любом сервисном центре официального дилера.
Проверка «честности» одометра
Теперь, когда стало понятно, что это – одометр, можно перейти к важному вопросу о проверке «честности» данного устройства. Разбираться в вопросе нужно, так как процедура скручивания одометра не представляет труда, отчего ее часто применяют на практике
В каждом ВАЗ 2109 (тюнинг) перед продажей автомобиля, многие хозяева авто скручивают одометр, что позволит уменьшить видимый пробег автомобиля.
Любой механик знает, что для этого нужно отсоединить тросик спидометра от коробки передач, перемотать в обратную сторону с помощью, например, электродрели, установить тросик на место, когда пробег достиг нужной цифры. Распознать такое вмешательство сложно.
Можно залезть под днище авто и проверить гайку крепления привода спидометра: если ее недавно откручивали, она будет чистой, а вокруг, на КПП, будет грязь и пыль. А вот если пробег скинули путем временного разъединения шестерен счетного механизма показаний, обнаружить скручивание будет невозможно.
Также на эту тему вы можете почитать:
Новый автомобиль до 350000 рублей – это редкость
Тюнинг ВАЗ 2112 просто и стильно
Тюнинг ВАЗ 2115 своими руками впечатляет
Рено Меган: покупка со вторых рук и стоимость возможных рисков
Делаем шпаклевку автомобиля своими руками
Katja 20 декабря, 2013
Опубликовано в: Полезные советы и устройство авто
Метки: Как устроен автомобиль
Настройка и основные показатели
Длина окружности колеса
Настройка велокомпьютера всегда начинается с ввода длины окружности колеса велосипеда. Именно от корректности этого значения будет зависеть точность измерений и расчётов устройства.
Длину окружности колеса можно измерить с помощью нитки, обернув её вокруг колеса, или портновского метра, но это не самый точный способ, так как при движении камера сжимается, и эффективная длина становится чуть меньше.
Точную длину окружности для конкретного велосипеда и велосипедиста измеряют с полной нагрузкой. Для этого достаточно пометить точку на покрышке, отметить её на полу или асфальте, проехать ровно оборот и измерить расстояние между двумя отмеченными точками.

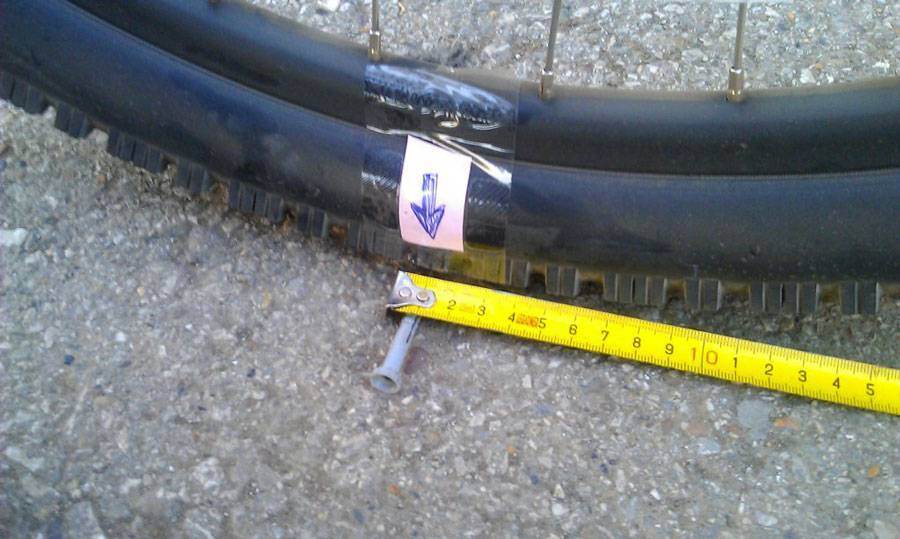

Самый точный способ измерения длины окружности колеса
Для быстрой настройки подходит таблица соответствий размеров колёс и длин окружностей:
Маркировка | Длина окружности в мм |
16″ x 1.5″ | 1206 |
16″ x 2.0″ | 1253 |
6″ x 1.95″ | 1257 |
20″ x 1-1/4″ | 1618 |
26″ x 1.0″ | 1913 |
24″ x 1.9″ | 1916 |
650c x 20 мм | 1945 |
26″ x 1.25″ | 1953 |
26″ x 1.5″ | 1985 |
650c x 23 мм | 1990 |
26″ x 1.75″ | 2035 |
26″ x 1.9″ | 2055 |
26″ x 2.0″ | 2074 |
700с x 20 мм | 2074 |
26″ x 2.1″ | 2095 |
700с x 23 мм | 2105 |
26″ x 2.25″ | 2115 |
700с x 25 мм | 2124 |
700с, камерная | 2130 |
26″ x 2.3″ | 2135 |
700с x 28 мм | 2136 |
700с x 30 мм | 2145 |
27″ x 1-1/8″ | 2155 |
700с x 32 мм | 2155 |
27″ x 1-1/4″ | 2161 |
700с x 35 мм | 2168 |
700с x 38 мм | 2180 |
В некоторых моделях компьютеров достаточно настройки размера колеса, а расчёт длины не требуется.
Настройка часов и других показателей
Многие велокомпьютеры оснащаются не только функцией измерения скорости и расстояния, но и различными дополнительными показателями.
В первую очередь, это часы. Их настройка зависит от количества кнопок, но не вызывает проблем.
Следующий по популярности показатель – это подсчёт калорий. Он может быть полезен, хотя обычно использует совершенно удивительные алгоритмы. Для этого расчёта необходима настройка веса
Также стоит уделить внимание единицам измерения. Если окружности практически везде настраивается в миллиметрах, то вес часто измеряют в фунтах
Основные показатели
За долгое время сложился стандартный набор показателей велокомпьютеров с единицами измерения. Разберём их.
- SPD, SPEED – текущая скорость. Обычно отмечается, Mph – миль в час, Kmh – километров в час.
- AVG, AVS – средняя скорость после последнего сброса. Нулевая скорость обычно не учитывается.
- TM, TIME – общая длительность движения после сброса. При нулевой скорости так же останавливается.
- DST – дистанция, общее расстояние с момента сброса.
- ODO – общая дистанция (пробег). ODO так же сбрасывается, но по особой команде RESET, вместе с другими настройками велокомпьютера.
- Scan – отметка режима демонстрации показателей, когда они отображаются на дисплее по очереди.
Велокомпьютер с актуальными показателями
Как правильно пользоваться моталкой
Для того, чтобы начать подматывать пробег необходимо:
- Взять подмотку спидометра
Включить зажигание или завести двигатель
Вставить моталку в диагностический разъем
Намотать нужный пробег
Выключить зажиагние
Производить намотку можно как на включенном зажигании, так и на заведенном двигателе, за редким исключением, касающемся грузовых авто с борт напряжением 24в. При заведенном моторе на таких авто напряжение может доходить до 28В, что приведет к сильному нагреву подмотки. На остальных авто можно смело мотать и «греться».
Часто спрашивают, можно ли мотать на ходу? Делать это на большинстве авто не рекомендуется.
- Надо понимать, что если вы забудете вытащить прибор из разъема и срочно куда-то сорветесь, ничего не сгорит.
- Но ездить со включенной подмоткой спидометра специально и долго не рекомендуется исходя из соображений безопасности движения.
- Дело в том, что блоки авто «видят» движение с большой скоростью, электро-усилитель руля может снижать усилие, АБС не адекватно реагировать на экстренное торможение.
- В общем не стоит.
Скорость намотки
Скорость работы прибора на всех авто разная и зависит в первую очередь именно от конструкции авто. И в большей степени от прошивки панели приборов. Есть автомобили, которые мотаются очень быстро. Вот посмотрите, как работает моталка спидометра Форд Фокус 3:
Напротив Тойота Камри 50 «едет» всего лишь 180 кмч. Виною тому ограничитель скорости, заложенный изготовителем спидометра. Быстрее нельзя.
Я думаю, что после прочтения этой статьи вам стало чуть понятнее что такое подмотка спидометра и как она работает. Мы прошли по основным моментам. Есть и другие, например иногда для подключения моталки все-таки приходится влезать в проводку автомобиля, не смотря на то, что разъем диагностики в нем есть. Или что, например делать, если на диагностический разъем поставили пломбу?
Постараемся осветить и эти темы далее.
А если подмотка спидометра нужна вам прямо сейчас, то заказать ее можно в нашем магазине. Доставим в любой регион. Для заказа не требуется предоплата, деньги вы отдаете при получении своего заказа.
Для того чтобы оформить заказ нужно:
- Выбрать в нашем каталоге соответствующий автомобиль, нажать «купить» и заполнить все предложенные поля (их немного).
- Позвонить по телефону 8 800 200 92 86 — звонок бесплатный из любой точки РФ
- Напишите в час справа внизу. Вам ответят в течение минуты
- Пишите в Ватсап или Вайбер, сообщения там приходят надежнее
При обращении к нам убедительная просьба учитывать возможную разницу во времени. У нас по Москве.
Благодарим за внимание и за интерес к нашей продукции. Будем рады помочь вам
