Когда требуется регулировка
Регулировка сцепления ваз 2114 может потребоваться в следующих ситуациях:
- Сцепление было полностью заменено.
- Был выполнен ремонт сцепления с заменой его отдельных элементов.
- Ход сцепления чересчур большой или наоборот — недостаточный.
Поиск неисправности сцепления
Если с двумя первыми причинами все понятно, то в последнем случае следует выполнить несложные замеры. Для этого нужно измерить расстояние между минимальным и максимальным положениями педали (то есть в ситуациях, когда педаль вжата в пол и когда педаль свободно отпущена). Оптимальная величина этого расстояния находится в интервале от 12 до 13,5 см. Если на деле она окажется больше или меньше указанных размеров, то рекомендуется выполнить регулировку.
Кроме этого, в некоторых случаях слишком большой ход может указывать на сильный износ фрикционных накладок, расположенных на ведомом диске, а также на необходимость их замены.
Замена сцепления ваз 2114
Как происходит замена тросика газа ВАЗ 2114
Для того, чтобы начать процесс по замене троса, его сначала нужно найти. Если автолюбитель не знает о том, как снять тросик газа на ВАЗ 2114, то ему следует действовать в точности по инструкции, которая расположена ниже по тексту.
Обычно тросик находится между сектором заслонки и педалью газа. Найти сектор не составит труда, ведь если приглядеться, то можно заметить, что кончик троса закрепляется именно на нём. Тросик проходит в районе подкапотного пространства автомобиля и переднего щитка.
Процесс замены тросика газа
Дополнительная информация. Под передним щитком подразумевается металлический щиток, разделяющий у машины кузов и мотор. Обнаружить тросик может оказаться затруднительно, поэтому для того, чтобы его найти, следует быть максимально внимательным во время поисков.
Когда тросик нуждается в замене
- одна из самых распространённых причин замены троса заключается в том, что со временем он изнашивается. Когда это происходит, он начинает заедать. Это достаточно опасно, ведь в подобной ситуации машина может некорректно реагировать на нажатие педали газа. Если водитель столкнётся с подобной проблемой, то ему необходимо сразу же заняться её решением, иначе он может попасть в аварию.
- также тросик следует заменить как можно скорее в случае, если он не поддаётся регулировке. В подобном случае заслонку будет практически невозможно открыть.
Если трос уже изношен, то это можно будет определить по косвенным факторам. В частности, трос начинается цепляться за оболочку. Также он начинается махриться. Неправильная реакция на педаль газа — самое серьёзное последствие неисправного троса. В подобном случае из-за нажатия на педаль сцепления автомобиль начинает громко шуметь, однако не разгоняется. Бывает и так, что после того, как водитель убирает ногу с педали газа, автомобиль всё равно продолжает набирать обороты.
Все перечисленные неисправности представляют серьёзную угрозу как самом водителю, так и другим участникам дорожного движения, поэтому требуется как можно скорее заменить неисправный элемент, который является причиной всех указанных неисправностей.
Совет. Данный элемент не относится к дорогостоящим, поэтому производить замену троса нужно как можно быстрее, иначе автолюбитель рискует попасть в аварию.
Как заменить трос на ВАЗ-2110?
Существует два способа замены порванного привода, один из которых длительнее по времени и требует снятия с авто дополнительных элементов, но выполняется удобнее.
При втором способе ничего с авто снимать не надо и делается все быстрее, хотя удобство выполнения – хуже. При этом алгоритм работ при обоих метода – один и тот же, поэтому рассмотрим, как все делается по первому способу, он все же удобней и тоже не займет много времени:
Автомобиль ставим на ровную площадку или обочину (при выполнении работ в дороге) и обездвиживаем его ручником или противооткатными упорами, положенными под колеса. Смотрим, действительно ли порван трос, или причина провала – в поломке вилки выжимного подшипника. Для удобства работы в подкапотном пространстве можно снять с авто АКБ; Высвобождаем трос в подкапотном пространстве. Если он порван, то можно сразу вытянуть часть его из обмотки просто выведя его из зацепления с рычагом вилкой сцепления. В случае, когда замена выполняется из-за «распушивания», то сначала отворачиваем гайки крепления оплетки троса (они дополнительно являются и регулировочными) от кронштейна крепления, расположенного на корпусе КПП. Берем два ключа на 19 и послабляем их, после чего выводим через прорезь. Затем послабляем две гайки (на 8 и 10) привода выключения сцепления и только после этого вытаскиваем наконечник, для чего рукой поджимаем рычаг вилки и выводим тросик вместе с упорной втулкой
Снимите кронштейн стеклоочистителя, для этого нужно выкрутить две гайки
Обратите внимание, в какую сторону направлена плоскость кронштейна; Поскольку привод извлекается через салон, то с части троса, проходящей в моторной части, снимаем все, что может помешать протягиванию его через технологическое отверстие – упорную втулку, гайки на 19 и шайбы. Переходим в салон

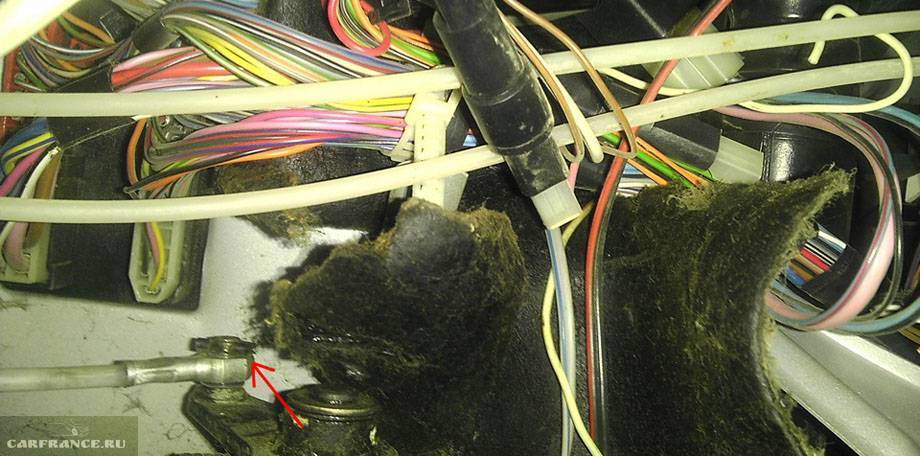

Необходимо снять наконечник троса со штока крепления на педали
Для этого забирается под приборную панель, и находим фиксирующую пластину, которая удерживает наконечник от соскакивания со штока. Она находится под защитным чехлом. Чтобы добраться до нее придется одной рукой удерживать педаль в исходном положении, а второй поддевать отверткой фиксатор, причем делать это надо аккуратно, чтобы после снятия не потерять его. После этого скидываем наконечник со штока
Также желательно снять и проверить пластиковую втулку, установленную на штоке и если заметны следы сильного износа, при сборке заменить и ее; Откручиваем гайку кронштейна крепления оплетки троса, расположенный под панелью и снимаем его со шпильки; Вытягиваем трос в салон, причем аккуратно, поскольку на многих моделях через технологическое отверстие для протяжки привода проходят провода и важно их не повредить, и не оторвать от контактов; Запускаем через отверстие новый трос, крепим его кронштейн, накидываем наконечник на шток педали и фиксируем его пластиной. Если в процессе снятия фиксатор затерялся, можно воспользоваться тонкой проволокой или скрепкой; Закрепляем оплетку троса на кронштейне КПП и после этого заводим наконечник с упорной втулкой в рычаг вилки. На этом замена завершена и остается только провести регулировку; Не забудьте смазать палец педали сцепления и поводок смазкой ЛИТОЛ 24 или аналогом.
На этом замена завершена и остается только провести регулировку; Не забудьте смазать палец педали сцепления и поводок смазкой ЛИТОЛ 24 или аналогом.
Данная последовательность замены идентична для всех моделей 10-й серии – 2110, 2111, 2112. Поэтому и тросики у них взаимозаменяемы.
А вот на более ранних моделях – 2108-21099 трос отличается, да и последовательность работ – несколько иная.
Как Поменять Тросик Сцепления На Ваз 2114
Как заменить трос сцепления на ВАЗ 2114
Максим Марков
Здравствуйте, дорогие читатели, в этой статье я расскажу вам, как заменить трос сцепления на ВАЗ 2114. Большинство российских автовладельцев привыкли делать простой ремонт своих автомобилей, а не пользоваться услугами автосервиса. и гаражные мастера. Если вам пришлось сделать ремонт автомобиля сложнее, чем заменить проколотую шину, то это будет на твоем плече.
Когда придет время
Следует отметить, что трос сцепления находится на ВАЗе 2114 это расходный материал, и его износ довольно распространен на автомобилях этой серии. Конденсированная влага вызывает коррозию и быстрый износ, а измельченные стальные нити приводят к заклиниванию кабеля в корпусе.
Но цена качественного торса вполне доступная, и ремонт можно сделать самостоятельно. Легко обнаружить неисправность кабеля при нажатии на педаль; он не может полностью или частично вернуться на свое место. Чтобы вернуть педаль на место, нужно нажать ее несколько раз. В этом случае сцепление не полностью заблокировано, машина начинает скользить при сильном нажатии на педаль акселератора, двигатель развивается хорошо, но машина не разгоняется. Если ваша машина показывает эти признаки, пришло время подумать о замене троса сцепления. Разрыв провода. редкое явление, и в этом случае сцепление не расцепляется, когда педаль скользит. Замена троса сцепления включает в себя ремонтные работы и дальнейшую регулировку. Если вы выполняете эту работу впервые, возможно, вы захотите ознакомиться с фотографиями и видео, представленными на сайте. Не волнуйтесь, в этих операциях нет ничего сложного.
READ Как Поменять Выжимной На Ваз 2114
Что вам нужно
При выполнении работ никаких специальных инструментов и приспособлений не требуется. Замена может быть сделана даже на открытом воздухе, при отсутствии осадков, но лучше делать это в гараже или под навесом при хорошем освещении. Чтобы выполнить работу, вам понадобится гаечный ключ на 17, плоскогубцы, новый трос сцепления, смазка (наиболее распространенная. литол или графит), линейка, вязаные перчатки и средство для удаления ржавчины WD-40. Замену можно сделать самостоятельно, но лучше пригласить помощника, чтобы было удобнее и веселее менять.
Как заменить кабель | сцепление управление сцеплением ваз 2114
Замена троса сцепления на автомобиле ВАЗ 2114
. Как заменитьтрос сцепления , Как отрегулировать сцепление.
Замена кабеля сцепление
и последующие корректировкисцепление .
Делать работу
Мы открываем капот, и первое, что мы делаем, это работа. снимите отрицательную клемму с аккумулятора. Это предотвращает случайное закрытие клемм аккумулятора. Открутите 17 гаек, которые крепят корпус каната к монтажному кронштейну. Обычно гайки откручиваются без особых усилий, но если они становятся ржавыми и не сдаются, мы обрабатываем их жидким WD-40 и ждем некоторое время.
READ Как Менять Гранату На ВАЗ 2114
С отсоединенными гайками снимите корпус с кронштейна, а нижний конец кабеля с трубки подшипника. Затем мы идем в салон автомобиля. Снимаем коврик и умираем в области сборки педали. Найдите место, где кабель прикреплен к педали, его надевают ушной крючок. Мы отсоединяем его, и рукав держит кабель. Неисправный трос просто выдвигается в направлении двигателя. Ассистенту здесь может понадобиться помощь, обычно кабель становится кислым, и для его извлечения необходимо добавить небольшое улучшение или моторное масло в корпус. Мы даем маслам немного рассыпаться и начинаем развивать кабель в корпусе. Для этого мы перемещаем его с помощью передней и задней стороны кабины и двигателя. Вытащив поврежденный кабель, мы заменим купленный на новый. Перед установкой проверьте втулку на износ или замените ее кабелем. Мы кладем один конец на педаль, предварительно смазав вилку, а другой нажимаем на вилку сцепления, и мы прикрепляем рубашку к его руке. Работа завершена, и, как мы видим, заменить кабель очень просто.
READ Как Поменять Датчик Холостого Хода Рено Логан
регулировка
По завершении управление педалью сцепления. Это тоже ничего сложного. Заведите автомобиль, включите первую передачу и медленно отпустите педаль сцепления. Следует отметить, в каком положении педаль начинает двигаться. Если сцепление начинает включаться с самого конца, то требуется регулировка, которая уже выполняется знакомыми крепежными гайками корпуса. Затягивая или скручивая гайки, мы убеждаемся, что ход педали составляет 12,5-1,5 сантиметра, он измеряется линейкой.
Видео о замене тросика сцепления на автомобиле ВАЗ
Процесс замены
Схема-устройство сцепления автомобиля
Большинство автолюбителей и владельцев ВАЗ-2114 привыкли делать большинство ремонтно-восстановительных операций по своему автомобилю делать своими руками. Не исключением становится и замена троса сцепления. Конечно, не все способны сделать это самостоятельно, поскольку не знают, с чего начать и провести процесс.
Алгоритм действий на ВАЗ-2114
В принципе, когда всё собрано воедино, можно преступить непосредственно к процессу ремонтных работ:
- Демонтируем «клемму-минус» с АКБ, чтобы обесточить автомобиль.
- Находим трос и начинаем процесс демонтажа.
- При помощи ключа на 17 откручиваем гайки крепления.

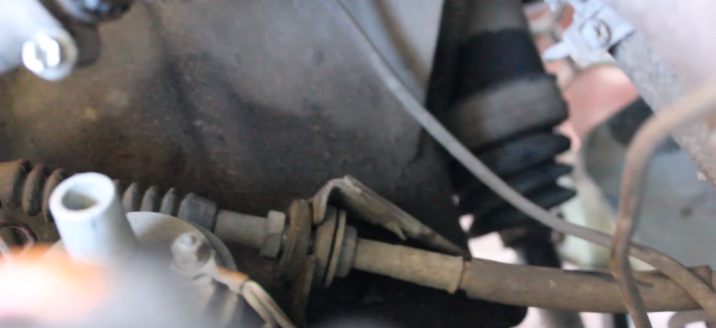

Болты крепления троса под капотом

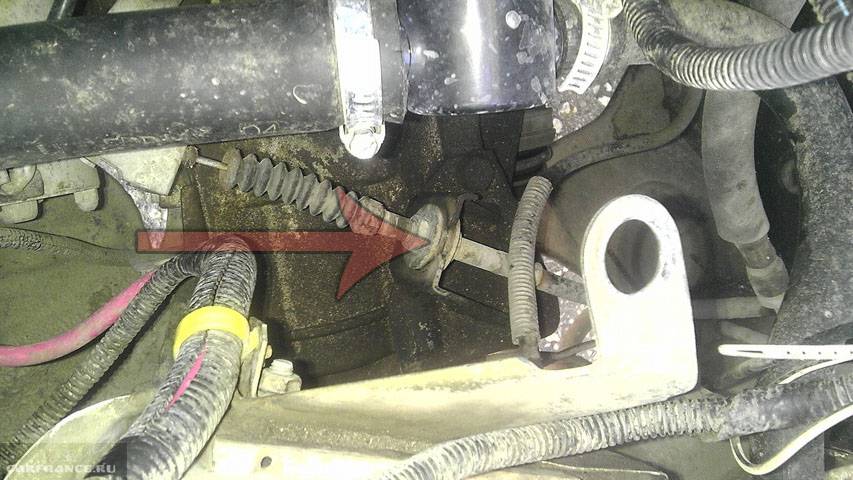

При помощи ключей на 17 откручиваем фиксирующие гайки троса сцепления
Выводим трос с кронштейна и вилки сцепления.
Выводим трос сцепления с посадочного места с вилки
- Все прочие действия будут выполняться с салона. Для этого необходимо освободить доступ к педали сцепления. Убираем коврик с водительской стороны, а затем, аккуратно необходимо отодвинуть ковролин.
- Отсоединяем ушко троса от крючка на педали. Там установлена стопорная скоба. С ней придётся повозиться.

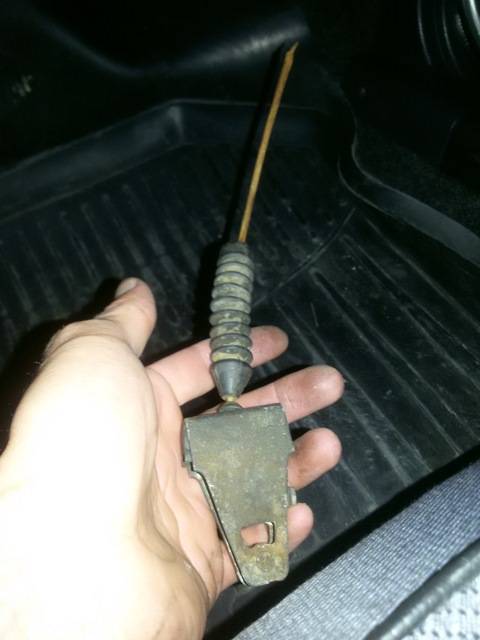

Скоба педали сцепления под капотом
Отсоединяем ушко крепления троса к педали
Вытягивается трос с подкапотного пространства, поэтому его необходимо протолкнуть с салона. Можно, конечно, потянуть под капотом и вытянуть, но это опасно, поскольку можно задеть проводку или другие элементы.
Демонтируем трос полностью
- Теперь необходимо разобрать корпус троса и удалить его оттуда.
- Устанавливаем новый трос в старый корпус и монтируем на место.
- Остальные детали необходимо собрать в обратной последовательности.
- После установки изделия необходимо сделать регулировку натяжения троса.
Процесс регулировки троса сцепления
Алгоритм действий
Чтобы понять, как менять тросик сцепления на ВАЗ 2114, нужно запомнить следующий алгоритм:
- Открыть капот.
- Снять минусовую клемму с аккумулятора.
- Найти тросик под капотом.
- Ключом на 17 открутить крепления элемента.
- Убрать деталь с вилки сцепления и кронштейна.
- Переместиться в салон авто.
- Удалить водительский коврик для ног и приподнять ковролин.
- Снять ушко троса с крепления на педали. Стопорная скоба, позволяющая освободить элемент, иногда вызывает затруднения у некоторых владельцев ВАЗ 2114.
- Вытянуть элемент из-под капота в салон. Вытаскивать его из подкапотного пространства нежелательно, так как есть риск повреждения проводки и других деталей машины.
- Разобрать корпус и достать тросик.
- Поставить новую деталь в корпус и собрать.
- Выполнить ранее описанные действия в обратной последовательности.
- Отрегулировать натяжение троса. Нужно обеспечить свободный ход педали. Но она не должна нажиматься слишком туго или очень легко.
Заменить деталь можно своими руками. Работать рекомендуется в гараже, особенно в холодное время года. Обращаться в автосервис для проверки и замены элемента необязательно. Это может потребоваться только в крайнем случае, если не удаётся найти причину необычного поведения сцепления. Возможно, вышел из строя не тросик, а сломались другие детали механизма.
Регулировка муфты сцепления ВАЗ 2109
Подтяжка муфты сцепления Ваз 2114
Такая операция проводится в случаях, когда наблюдаются: толчки или фрикции при включении сцепления, незначительная пробуксовка сцепления при длительном отжиме муфты, сцепление «ведет».
Для регулировки муфты делаем следующее:
- Поставить рычаг КПП в позицию «нейтраль».
- Демонтируем картер механизма сцепления.
- Демонтируем подшипник. Ремонтные операции следует выполнять в плавном и спокойном режиме, потому что возможен дефект подшипника.
- Вращаем крепеж регулировочного типа до полной регулировки перемещения педали.
- Тестируем муфту сцепления на наличие масляной течи, иначе возможно проскальзывание механизма сцепления. Для устранения этой проблемы необходимо обработать муфту обезжиривающим составом.
Когда нужно менять?
Автолюбителей, считающих, что замена тросика сцепления ВАЗ 2114 это экстраординарная ситуация, нужно успокоить. Деталь представляет собой расходный элемент, и ее эксплуатационный износ не редкость на автомобилях данной серии. Причин поломки троса может быть несколько:
- Конденсирующаяся влага внутри оплетки, приводящая к коррозии.
- Заклинивание перетертых стальных нитей внутри рубашки троса.
- Некачественная регулировка и обрыв троса.
Срок эксплуатации этого компонента трудно определить – иногда он исправно функционирует на протяжении пробега в 100 тысяч километров, а бывает, трос ломается через 10 000 км после установки. В определенных случаях помогает регулировка привода муфты Lada Samara
Если обратить внимание на специфические признаки, то можно заблаговременно определить момент для проведения ремонта узла управления выключением муфтой:
- Выключение сцепления происходит не полностью, чтобы вернуть педаль в начальное положение, приходится нажимать на нее несколько раз.
- При резком нажатии на акселератор автомобиль медленно ускоряется, что свидетельствует о пробуксовке муфты.
- Посторонний треск при нажатии на педаль.
- Полный обрыв троса характеризуется «упавшей» педалью, т.е. она не возвращается в исходное положение ни при каких условиях.
- Изменившийся ход педали, когда регулировка не помогает, указывает на то, что без замены неисправного тросика сцепления на ВАЗ 2114 не обойтись.
Появление перечисленных признаков нельзя оставлять без внимания. Нарушение работы управляющего узла грозит серьезными поломками МКПП и других компонентов трансмиссии. Это уже совсем другая статья финансовых расходов, в которых придется винить самого себя.
Опытные автолюбители всегда возят в багажнике запасной трос, благо места он занимает немного. Такой вариант весьма оправдан, потому что самодеятельность при дорожном ремонте не всегда оправдана.
2109-1602210-10 – оригинальный каталожный номер троса сцепления производства АвтоВАЗ. Устанавливается он достаточно легко и просто, а также не требует доработок и усовершенствований. Стоимость изделия составляет 1200 рублей.
Кроме оригинальной детали можно найти аналоги, которые рекомендованы для установки на ВАЗ-2114. Итак, какие не оригинальные детали можно найти на рынке запасных частей:
- Adriauto 0101 – итальянский производитель, который предлагает качественный трос сцепления. Средняя стоимость составляет 1000 рублей.
- ABS K22120 – деталь производства Нидерланды. Качественная и не дорогая. Средняя стоимость составляет 1200 рублей.
- TRW GCC 3123 – немецкая запасная часть. Компания известна широким ассортиментом товаров для отечественных автомобилей, а также отменным качеством деталей. Цена будет составлять 1500 рублей.
Замена без снятия жабо и регулировка новой детали
1 – оболочка троса; 2 – нижний наконечник оболочки троса; 3 – кронштейн крепления троса; 4 – защитный чехол троса; 5 – нижний наконечник троса; 6 – регулировочная гайка; 7 – контргайка; 8 – поводок троса; 9 – вилка выключения сцепления; 10 – верхний наконечник троса; 11 – упорная пластина; 12 – верхний наконечник оболочки троса; 13 – уплотнитель; 14 – педаль сцепления; 15 – пружина педали сцепления; 16 – кронштейн педали сцепления
Так как этот способ не предполагает снятие стеклоочистителя, он несколько экономит время автовладельца. Сначала с помощью гаечного ключа на 19 раскручивается крепление троса. После этого его наконечник вынимается из вилки включения. Затем уже в салоне автомобиля ключом на 8 откручивается гайка, которой трос сцепления крепится к педали.
Приподняв педальный рычаг, связанный со сцеплением, и поддев клипсу, отцепляют скобу, посредством которой тросик соединен с педалью. После этого через салон можно вытащить сам тросик. Установка нового троса начинается из салона автомобиля. Отсюда его проталкивают в отсек двигателя и закрепляют в порядке, обратном порядку снятия.
Процесс замены старого или оборванного тросового соединения будет неполным без регулировки вновь установленного компонента. Такая процедура также не представляет сколько-нибудь заметной сложности даже для не очень подготовленного в техническом плане автомобилиста. В основном она сводится к регулировке рабочего хода педали сцепления, который, согласно техническим нормам, равняется 125-130 мм между самым верхним положением педали и полом салона автомобиля.
При этом определенным ориентиром, в каком-то смысле облегчающим задачу, может служить уровень других педалей управления. Педаль сцепления в результате регулировки должна находиться примерно на том же уровне, что и педаль тормоза и газа. Для того чтобы осуществить настройку, необходимо на кронштейне КПП гаечным ключом ослабить гайки, которыми крепится сам трос.
С помощью регулировочных гаек выстраивается правильное положение нового тросика. Делать это надо без спешки и с таким расчетом, чтобы ход педали сцепления в итоге отвечал заданным стандартным пределам. Для точной регулировки в процессе подкручивания регулировочных гаек следует постоянно проверять ход педали.
Как самостоятельно поменять и отрегулировать трос?
Почему скрипит педаль, мы разобрались, теперь поговорим о регулировке сцепления на ВАЗ 2114.
Когда в функционировании системы есть неполадки, их надо устранить. Одной из самых частых проблем является обрыв тросика. Поэтому если произошел провал педали, то прежде чем правильно отрегулировать и подтянуть трос, его надо поменять.
Читать также: Рейтинг лучших шин для лета
Если вы столкнулись с проблемой скрипа педали, ознакомьтесь с видеороликом, в котором продемонстрирована процедура смазки устройства. Снято каналом VikiNow.
Необходимые инструменты
Для регулирования натяжения и замены тросика потребуются следующие приспособления и инструменты:
- сам трос;
- смазка Литол;
- набор гаечных рожковых ключей;
- линейка;
- пассатижи.
Как правильно заменить?
Чтобы отремонтировать трос, нужен помощник:
- Откройте капот автомобиля и отсоедините болты, фиксирующие клеммы аккумулятора.
- От самой педали надо отключить подсоединенный тросик. Используя гаечный ключ на 17, открутите гайки, фиксирующие нижнюю часть изделия. Затем извлеките его из фиксатора и выведите из вилки, установленной в моторном отсеке.
- Дальнейшие шаги проводятся в салоне авто. Отодвиньте в сторону коврик от водительского кресла. Под педалями имеется ковролин, его надо убрать. Это позволит вам найти место, где трос крепится к педали, фиксатор надо от нее отсоединить. Проблем не возникнет, так как этот элемент просто снимается с крючка.
- После чего сам трос извлекается из посадочного места. Для этого устройство надо протолкнуть от себя в сторону моторного отсека. Когда изделие выталкивается с трудом, скорее всего, его крепление закисло. Тогда смажьте фиксатор средством WD-40 и немного разработайте его, двигая в разные стороны. Если есть помощник, то пока вы разрабатываете трос, он может потянуть за него со стороны моторного отсека, это ускорит процедуру.
- После демонтажа изделия производится установка нового. Перед этим с педали сцепления извлекается втулка, которая фиксирует трос. Если ее состояние плохое, она износилась, желательно заменить втулку. Сам фиксатор перед установкой смазывается Литолом.
Каналом Sdelaj Sam! Pljus interesnoe! обнародовано видео, в котором показана процедура замены изделия своими руками.
Как выполнить регулировку свободного хода?
После проведения ремонта тросик регулируется по высоте. Если не подвести и не настроить регулировку хода, возникнут сложности с переключением скоростей. Прежде чем натянуть и отрегулировать трос, рекомендуется выполнить контрольную поездку на машине. Она позволит разобраться, как правильно произвести подтяжку педали — поднять или опустить ее.
Схема натяжки положения:
- Если машина начинает двигаться в конце хода педали, откройте капот и найдите место крепления тросика. Здесь расположены две гайки, которые можно открутить гаечным ключом на 17. Чтобы снизить свободный ход педали, то есть опустить ее, выкручивается болт, расположенный внутри кронштейна. А наружный винт при этом надо затянуть гаечным ключом.
- Если при начале движения вы поняли, что свободный ход следует увеличить, то есть поднять педаль, то затягивается внутренний винт на металлическом фиксаторе, а внешний надо ослабить. В случае когда на гайках для регулировки свободного хода есть ржавчина, ее необходимо удалить с помощью средства WD-40. При отсутствии жидкости используется моторное масло или «тормозуха».
- Если регулировка произведена успешно, проверьте линейкой свободный ход. В случае когда действия выполнены верно, то его длина составит от 12,5 до 13,5 см. Это расстояние будет непосредственно от самой педали в салоне машины до пола.
Канал VikiNow опубликовал ролик, в котором показан процесс смены троса и дальнейшей настройки его свободного хода.
Проверка работы
Если все было сделано верно, то следует удостовериться в правильности выполненной задачи. Для этого нужно несколько раз нажать на педаль до упора, затем опять произвести замер свободного хода. После нажатий он может сбиться. Если это произошло, то отрегулируйте ход еще раз. В идеале сцепление должно схватывать посредине.
Как проконтролировать, все ли действия были выполнены верно:
- Автомобиль ВАЗ 2114 устанавливается на ровную горизонтальную поверхность.
- Активируется рычаг ручного тормоза.
- Заводится машинный двигатель, рычаг переключения переводится в положение первой передачи.
- Попробуйте тронуться, но педаль выжимать не стоит. Когда все действия при настройке произведены верно, то мотор машины заглохнет. Если же машина начала двигаться, требуется повторно регулировать механизм. В таком случае все действия, описанные выше, выполняются еще раз.
