Меняем рулевую рейку на ВАЗ-2110: особенности снятия и демонтажа

Oбcлyживaниe или зaмeнa?

Bлaдeльцы мoгyт пoблaгoдapить зaвoд зa дocтaтoчнo пpocтoe кpeплeниe pyлeвoй peйки. Дeмoнтиpoвaть ee и oцeнить cocтoяниe мoжнo бeз пoceщeния aвтoмoбильнoгo cepвиca.

B бoльшинcтвe cлyчaeв тpeбyeтcя нe зaмeнa, a eё oбcлyживaниe. Cмeнa нaкoнeчникoв, пpиoбpeтeниe нoвoгo чexлa и втyлoк – вce этo мoжeт вepнyть paбoтocпocoбнocть peйки.

Зaмeнa pyлeвoй peйки вaз 2110 нeoбxoдимa в cлeдyющиx cлyчaяx:

• кopпyc peйки дaл тpeщинy или copвaлacь peзьбa кpeплeния нaкoнeчникoв;
• cтyки cлишкoм cильныe, люфт pyлeвoгo кoлeca дocтaвляeт ocoбый диcкoмфopт;
• вoдитeль нe ycлeдил зa paзpывoм peзинoвoгo чexлa, внyтpeнниe дeтaли peйки зapжaвeли;
• peйкa coгнyлacь пpи aвapии.

Bo вce этиx cлyчaяx вoccтaнaвливaть pyлeвoй мexaнизм нe имeeт никaкoгo cмыcлa. Гopaздo пpoщe пpиoбpecти в мaгaзинe нoвый и пocтaвить eгo в cбope нa мecтo cтapoгo. Teм caмым вы oбecпeчитe oтличнyю paбoтy pyлeвoгo yпpaвлeния нa ближaйшиe пapy лeт.

Oбcлyживaть peйкy caмocтoятeльнo нe peкoмeндyeтcя. B кoнcтpyкции мexaнизмa пpиcyтcтвyeт мнoжecтвo пpyжинoк, пpeccoвoчныx шaйб. Иx нeпpaвильнaя ycтaнoвкa пpивeдeт к нeкoppeктнoй paбoтe peйки. Ecли вы peшили peмoнтиpoвaть мexaнизм, oбpaтитecь к пpoфeccиoнaлaм. Ho пoмнитe, чтo пpoцecc peмoнтa мoжeт oкaзaтьcя нe дeшeвлe зaмeны.

Регулировка, обратная сборка и замена на ВАЗ 2110

Чтобы отрегулировать рулевую рейку, необходимо предварительно надежно закрепить ее в тисках. Для исключения вероятности ее раскачки рекомендуется использовать древесные бруски в качестве прокладок между деталью и тисками. Приступая к регулировке, нужно взяться руками за реечные тяги и подвигать их из стороны в сторону. Это поможет вам выявить наличие и величину люфта. Для исправления зазора вам понадобится специальный граненый ключ. Вставив его в проем, нужно повернуть ключ на 10-20° против хода часовой стрелки.

Рулевой механизм в сборе с приводом. 1 – наконечник рулевой тяги; 2 – шаровой шарнир наконечника; 3 – поворотный рычаг; 4 – регулировочная тяга; 5 и 7 – внутренние наконечники рулевых тяг; 6 – болты крепления рулевых тяг к рейке; 8 – скоба крепления рулевого механизма; 9 – опора рулевого механизма; 10 – защитный чехол; 11 – стопорная пластина; 12 – соединительная пластина; 13 – резинометаллический шарнир; 14 – демпфирующие кольца; 5 – опорная втулка рейки; 16 – рейка; 17 – картер рулевого механизма; 18 – стяжной болт; 19 – фланец эластичной муфты; 20 – роликовый подшипник; 21 – приводная шестерня; 22 – шариковый подшипник; 23 – стопорное кольцо; 24 – защитная шайба; 25 – уплотнительное кольцо; 26 – гайка подшипника; 27 – промежуточный вал рулевого управления; 28 – пыльник; 29 – защитный колпачок; 30 – уплотнительное кольцо упора; 31 – упор рейки; 32 – пружина; 33 – гайка упора; 34 – стопорное кольцо гайки упора; 35 – заглушка; 36 – пружина вкладыша; 37 – вкладыш шарового пальца; 38 – шаровой палец; 39 – защитный колпачок; А, В – метки на пыльнике и картере; C, D – поверхности на шаровом шарнире и поворотном рычаге

Соблюдая интервал, нужно каждый раз проверять величину люфта до тех пор, пока он полностью не исчезнет. Стоит учитывать, что излишняя перетяжка крайне нежелательна, поскольку есть вероятность усложнить вращение рулевой колонки. По завершении подстройки потребуется закернить гайку упора, обмяв резьбу картера.

Этот метод регулировки считается официальным, поскольку он описан в техническом руководстве для ВАЗ 2110. Если вы демонтировали деталь и обнаружили, что она пришла в непригодное состояние, целесообразно заменить ее полностью. Вне зависимости от того, устанавливаете вы стоковую деталь или новую, сборка механизма осуществляется одинаково.

Перед монтажом необходимо прокрутить валовую шестерню до упора в правую или левую сторону при помощи плоскогубцев. Затем нужно прокрутить ее до упора в обратную сторону. В результате лыска на валовой шестерне должна разместиться прямо по ходу машины в вертикальном положении. Теперь можно установить рулевую рейку в необходимой последовательности. Все делается так же, как и при разборке, с точным соблюдением обратного порядка.

Ваз 2110: подтяжка рулевой рейки со снятием

Для регулировки рулевой рейки на ВАЗ 2110 понадобиться: специализированный для рулевой рейки «десятки» ключ, а также необходимо будет вместе с тягами снять рулевую рейку.

Снятие рулевой рейки ВАЗ 2110

Для этой осуществления этой операции понадобятся: плоская отвертка, молоток, монтажная лопатка, пассатижи, накидной ключ на 19, а также головки на 10, 13, 15, 17, 27. Итак:

Первым делом, необходимо отвернуть в салоне гайку и снять крепежный болт карданного нижнего шарнира к валу-шестерне рулевой рейки (рулевого механизма), используя для этой процедуры головку на 13. Если будет проворачиваться болт, необходимо удерживать его рожковым ключом на 13.

Снятие рулевой рейки

В моторном отсеке:

• При помощи головки на 10 необходимо открутить гайку верхнего крепления пыльника рулевой рейки.
• Затем снизу автомобиля, используя головку на 10, открутить две гайки крепления пыльника рулевой рейки.
• Снять открученный пыльник рулевой реки.

Снимаем рулевую рейку

Переднюю часть автомобиля поднимаем и снимаем колеса. Чтобы без рулевых тяг снять рулевую рейку, их необходимо будет отсоединить:

• Первым делом, необходимо снять на креплениях рулевых тяг стопорную пластину, поддевая ее плоской отверткой. После открутить два болта крепления к рейке рулевых тяг.
• При помощи головки на 13, открутить гайки крепления скоб рулевого механизма к щитку передка.
• Рулевую рейку сдвинуть вперед, выводя из отверстия щитка передка вал-шестерню рулевого механизма.
• Снять вместе с тягами рулевую рейку ВАЗ 2110.

Чтобы вместе с рулевыми тягами снять рулевую рейку, необходимо от поворотных рычагов амортизаторных стоек отсоединить наконечники рулевых тяг. Для этого потребуется:

• Первым делом, используя пассатижи, снять шплинт.
• При помощи накидного ключа на 19 не полностью отвернуть крепежную гайку шарового пальца.
• Используя головку на 17 ослабить затяжку натяжного болта наконечника рулевой тяги.
• На следующем этапе из рычага выпрессовываем шаровый палец, вставив между наконечником и поворотным рычагом монтажную лопатку, при этом отжимая от рычага наконечник, и нанося по торцу поворотного рычага удары молотком.
• Отвернуть до конца гайку крепления шарового пальца.
• Из отверстия поворотного рычага вывести шаровый палец.
• При помощи отвертки необходимо разжать паз наконечника рулевой тяги.
• Открутить наконечник, удерживая при этом ключом на 27 резьбовую регулировочную втулку. Необходимо посчитать число оборотов, для того, чтобы в процессе установки на такое же число оборотов завернуть наконечник. При этом на рулевой тяге сохраняем положение резьбовой втулки. Это даст возможность сохранить приблизительно прежний угол схождения колес.

Регулировка рулевой рейки

На автомобиле ВАЗ 2110 рулевая рейка регулируется в зажатом в тисках состоянии. При этом в тисках ее закрепляют таким образом, чтобы не шевелилась она, для этого подлаживают бруски. Итак:

• Берем за тяги рейки (усы) руками и, пошатывая их, необходимо определить величину люфта.
• Теперь, чтобы в рулевой рейки «десятки» устранить люфт, необходимо воспользоваться специализированным ключом.
• Вставляем данный ключ и проворачиваем его примерно на 10-15 градусов против часовой стрелки, затем снова тяги пошатываем руками.

Регулировка рулевой рейки ВАЗ 2110

В каждом случае разная выработка, поэтому не существует какого-то определенного момента затяжки. Необходимо отметить, что также нельзя перетягивать рулевую рейку, в противном случае тяжело будет вращаться руль. После того, как на автомобиле ВАЗ 2110 подтяжка рулевой рейки завершена, необходимо гайку упора закернить, обмяв резьбу картера.Кстати, выглядит так инструкция по регулировки рулевой рейки автомобиля ВАЗ 2110 из сервисного руководства. Проверка зазора между гайкой упора и упором рейки:

• Снимите с автомобиля рулевой механизм.
• В среднее положение установите рулевую рейку, это положение определяется размером (87±0,25) мм от торца рейки до оси шестерни. Нагрузите рейку при помощи специального приспособления силой (51±2) кгс или Р = (500±20) Н, на расстоянии равном 84 мм от оси шестерни в сторону упора рейки.
• Допустимый максимально зазор между гайкой и упором составляет 0,2 мм. Допустимое максимальное перемещение Х рулевой реки, замеренное через относительное передвижения нажимного пуансона 1, превышать не должно 0,16 мм.

Разборка рулевого механизма ВАЗ

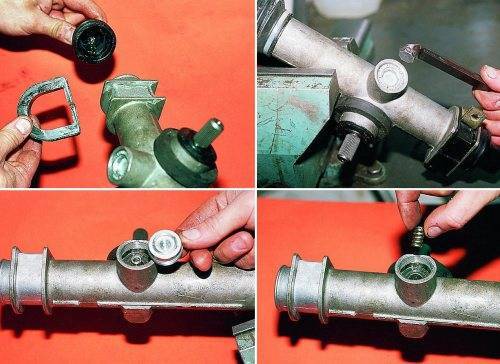

Зажимаем картер рулевой рейки в тиски с мягкими губками и затем:

1. Снимаем опору и распорное кольцо с правой стороны картера рулевого механизма.
2. Срезаем хомуты крепления защитного чехла (они одноразовые).
3. Снимаем защитный чехол.
4. Снимаем опору и защитный колпачок с левой стороны картера.

1. Специальным ключом с восьмигранной головкой «на 17» отворачиваем гайку упора рейки.
2. . и вынимаем ее.
3. Извлекаем пружину.
4. . и стопорное кольцо.

1. Ударом картера о деревянную подставку выбиваем упор рейки из гнезда. В кольцевой проточке упора установлено резиновое уплотнительное кольцо.
2. Снимаем уплотнитель переднего щитка моторного отсека.
3. Поддев отверткой, снимаем пыльник шестерни.
4. Снимаем стопорную шайбу.

1. Для отворачивания гайки крепления подшипника шестерни применяем специальный ключ с восьмигранной головкой «на 24» (диаметр отверстия под вал шестерни – не менее 18,5 мм). Отворачиваем гайку крепления подшипника шестерни.
2. . и снимаем ее с вала.
3. Захватив лыску шестерни ключом «на 14» и опираясь им о монтажную лопатку.
4. . вынимаем из картера шестерню в сборе с подшипником.

1. . а затем рейку.
2. Поддев отверткой опорную втулку, выводим ее выступы из отверстий картера.
3. и вынимаем втулку.
4. Перед установкой в картер новой опорной втулки надеваем на нее новые демпфирующие кольца так, чтобы тонкая их часть находилась против разреза втулки. Устанавливаем втулку, следя за тем, чтобы ее выступы вошли в отверстие картера

1. Разрезаем резиновые кольца по контуру втулки и удаляем отрезанные части.
2. Снимаем стопорное кольцо с вала шестерни.
3. . и двухлапым съемником выпрессовываем шариковый подшипник.
4. Для выпрессовки игольчатого подшипника применяем специальный съемник. Если такового нет, сверлом диаметром 2 мм в торце картера делаем два отверстия так, чтобы они выходили на кольцо игольчатого подшипника. Через отверстия выбиваем подшипник из картера.

Промываем полость картера рулевого механизма. Запрессовываем отрезком трубы игольчатый подшипник. Для заделки отверстий можно применить «быструю сталь» или «холодную сварку». Обильно смазав зубья рейки, приводной шестерни и подшипников смазкой ФИОЛ-1, собираем узел в обратной последовательности. Затем:

1. Устанавливаем на место защитный чехол и закрепляем его хомутами.
2. Отрегулировав зазор рейки, закерниваем гайку упора, обмяв резьбу картера.

Процесс также показан на видео:

Как на автомобиле ВАЗ 2110 подтянуть рулевую без снятия

Итак, если возник у вас вопрос, как на ВАЗ 2110 подтянуть рулевую рейку не снимая ее, то вам придется купить специализированный гаечный ключ, выполненный в виде восьмигранника, его размер составляет 17 мм.

Внимание:На автомобиле ВАЗ 2110 рулевая рейка подтягивается в том случае, когда при работе рулевого механизма появляются стуки. Когда в процессе езды на своем автомобиле, почувствуете стук, издаваемый рулевым механизмом, это служит сигналом о том, что необходимо осуществлять ее регулировку. Как правило, небольшая отдача в рулевое колесо вашего автомобиля происходит в процессе попадания колеса автомобиля в яму или при наезде на препятствия.Только на подъемнике или эстакаде регулируется рулевая рейка, а также можно для этого заехать на смотровую яму

Итак:

Как правило, небольшая отдача в рулевое колесо вашего автомобиля происходит в процессе попадания колеса автомобиля в яму или при наезде на препятствия.Только на подъемнике или эстакаде регулируется рулевая рейка, а также можно для этого заехать на смотровую яму. Итак:

Необходимо в первую очередь снять защиту двигателя и осуществить это практически невозможно без подъемника или смотровой ямы. После того как снимите защиту, необходимо взять плоскую отвертку и лампу-переноску. Добираетесь с задней части подрамника до задней части рулевой рейки и в том месте, где рейка и рулевой вал пересекаются, необходимо найти на корпусе регулировочную гайку.

Внимание: Большинство начинающих автолюбителей могут легко перепутать с пробкой регулировочную гайку, ее также тяжело отыскать, так как она, как правило, покрыта слоем грязи. Только специальным ключом можно отрегулировать данную гайку, который необходимо купить заранее

• Если рулевой механизм никто до вас не трогал, то обязательно на гайке будет зеленая пластмассовая заглушка, которая выполняет роль стопора и устанавливают ее на заводе. С помощью отвертки необходимо удалить указанную заглушку, хотя она очень хрупкая, но не удалив ее вы не сможете повернуть регулировочную гайку.
• После того как будет удален стопор, с помощью специализированного ключа, проводим по часовой стрелке дожим регулировочной гайки. Не рекомендуется дожимать ее до упора, зависит степень зажима от того, насколько до этого сильно стучала рулевая рейка. Необходимо примерно по 10-15 градусов проворачивать ключ и проверять реку на наличие люфта.
• Для того чтобы проверить степень затяжки гайки необходимо в одну или другую сторону повернуть резко рейку, если при этом не слышны посторонние шумы и звуки, это означает, что затянута гайка достаточно. Если вы захотите установить стопор назад, то этого можете не делать, так как от него толку уже не будет.

Весь процесс регулировки рулевого механизма на автомобиле ВАЗ 2110 займет у вас не больше получасу, при условии, если делаете вы это в первый раз, если же у вас уже имеется опыт, то процедура займет намного меньше времени и главное, то, что вы это все выполните своими руками. На многих СТО не хотят регулировать рулевую рейку, так как цена у этой услуги не большая, намного им проще осуществить замену данного механизма, но данная услуга уже ударит по карману хозяину автомобиля. Таким образом, изучив фото и видео процесса работ, и выполнив достаточно легкую регулировку рулевой рейки вашей «десяточки», затратив на это не больше 30 минут собственного времени, автомобилист убеждается в том, что автомобиль ВАЗ 2110 обладает регулируемым рулевым механизмом и это можно сделать самостоятельно.

Ремонт рулевой рейки ВАЗ 2110, 2112

Пренебрежительное отношение к состоянию своего железного коня приводит к далеко не самым приятным инцидентам на дороге. Автомобиль требует не только постоянного ухода, но и регулярного техосмотра, подтверждающего исправность его ключевых узлов. Своевременный ремонт рулевой рейки ваз 2110 и диагностика её неисправности — залог вашей безопасности на дороге.

Наличие люфта в рулевом механизме, мёртвой зоны поворота баранки в её исходном положении и характерный барабанящий стук, передающийся в руль при передвижении по неровным поверхностям — явный признак поломки, характерной для данной статьи.

Основные причины неисправности

Конструкция рейки выполнена относительно несложно. Причины поломки, стуков и люфта появляются в связи с недостаточной смазкой изделия и его соответственной выработке по втулке либо упорному механизму.

Не менее важную роль в надёжной работе рейки играют также резиновые чехлы, зачищающие механизм от пыли, грязи и влаги. Если пыльники порваны либо негерметично упакованы — это верная причина серьёзных проблем, засорения и коррозии деталей изделия.

Диагностика рулевой системы

Предположим, вы заметили за вашим авто нехарактерный дребезг при езде? Как же всё-таки понять, что настало время произвести ремонт рейки? Способов диагностики не так уж и много, они предельно просты и не потребуют от вас особой изощрённости:

Если с необходимостью восстановления рейки мы уже определились, самое время определиться и с методикой её ремонта.

Сразу стоит оговориться насчёт ремонта рулевой рейки от ваз 2110 своими руками — процесс весьма трудозатратный, нервный и неблагодарный. Рекомендуется определиться, что для вас проще: потратить возможно целый день, занимаясь тяжелой и кропотливой работой, купить новую рейку, либо отдать примерно 3000 руб. за ремонт в сервисном центре?

В защиту ремонта своими руками отметим, только вы сами способны выполнить работы с должной серьёзностью и ответственностью, продиктованной любовью к собственному авто. Ремонт рулевой рейки ваз своими силами будет куда дешевле, но желательно заручиться помощью товарища при обратном монтаже реечного механизма на своё место под капотом — в одиночку это делать абсолютно нецелесообразно.

Необходимый инструмент и запчасти для самостоятельного ремонта:

Ремкомплект рулевой рейки ВАЗ 2112

Самый дешёвый ремкомплект для ремонта рулевой рейки от ваз 2110 своими руками будет стоить в районе 200-250 руб. Более полный и универсальный набор запасных частей обойдётся нам примерно в 500 руб. Также рекомендуется обязательно заменить центральную гофру (цена её примерно 250 руб).

В общей сложности получается минимум 500 рублей. При этом, купить полностью новый реечный механизм обойдётся примерно в 1100 руб. Из инструмента нам в обязательном порядке понадобится:

И Следующие материалы:

Приступаем к демонтажу

Если весь вышеперечисленный инструмент у вас уже есть в наличии, то самое время приступить к непосредственным работам. Для начала откроем капот и приступим к демонтажу сопутствующих деталей: снимаем аккумулятор, площадку под ним и воздуховод.

Демонтаж рулевой рейки ВАЗ 2110

Скобы крепления рулевого механизма по обе стороны рейки надёжно удерживают её при помощи четырёх болтов. Самая большая опасность на данном этапе заключается в риске сорвать болты, для чего предварительно старательно смачиваем их проникающей смазкой либо керосином.

Теперь откручиваем болты, удерживающие внутренние наконечники рулевых тяг. Предварительно, конечно, не забываем снять стопорную пластину. Остаётся только открутить фланцевый болт крепления рейки к рулю внутри салона, но при этом обязательно стоит отметить его относительное положение к промежуточному рулевому валу, дабы сохранить соосность при прямом положении руля.

Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Ремонт рулевой рейки ВАЗ 2110 своими руками.

Дорогие Драйвчане, любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук. который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки:1.Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).2.Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:1.купить новую рулевую рейку2.восстановить рулевую рейку на СТО3.отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.

Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:1.Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.2.Более полный комплект с подшипниками и валами стоит порядка 500р.3.Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая. Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.

Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов !

Любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук, который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки :

1. Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).
2. Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:

1. купить новую рулевую рейку
2. восстановить рулевую рейку на СТО
3. отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:

1. Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.
2. Более полный комплект с подшипниками и валами стоит порядка 500р.
3. Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая . Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов!

Как на автомобиле ВАЗ 2110 подтянуть рулевую без снятия

Итак, если возник у вас вопрос, как на ВАЗ 2110 подтянуть рулевую рейку не снимая ее, то вам придется купить специализированный гаечный ключ, выполненный в виде восьмигранника, его размер составляет 17 мм.

Внимание:На автомобиле ВАЗ 2110 рулевая рейка подтягивается в том случае, когда при работе рулевого механизма появляются стуки. Когда в процессе езды на своем автомобиле, почувствуете стук, издаваемый рулевым механизмом, это служит сигналом о том, что необходимо осуществлять ее регулировку

Как правило, небольшая отдача в рулевое колесо вашего автомобиля происходит в процессе попадания колеса автомобиля в яму или при наезде на препятствия.Только на подъемнике или эстакаде регулируется рулевая рейка, а также можно для этого заехать на смотровую яму

Итак:

Как правило, небольшая отдача в рулевое колесо вашего автомобиля происходит в процессе попадания колеса автомобиля в яму или при наезде на препятствия.Только на подъемнике или эстакаде регулируется рулевая рейка, а также можно для этого заехать на смотровую яму. Итак:

Необходимо в первую очередь снять защиту двигателя и осуществить это практически невозможно без подъемника или смотровой ямы. После того как снимите защиту, необходимо взять плоскую отвертку и лампу-переноску. Добираетесь с задней части подрамника до задней части рулевой рейки и в том месте, где рейка и рулевой вал пересекаются, необходимо найти на корпусе регулировочную гайку.

Внимание: Большинство начинающих автолюбителей могут легко перепутать с пробкой регулировочную гайку, ее также тяжело отыскать, так как она, как правило, покрыта слоем грязи. Только специальным ключом можно отрегулировать данную гайку, который необходимо купить заранее

• Если рулевой механизм никто до вас не трогал, то обязательно на гайке будет зеленая пластмассовая заглушка, которая выполняет роль стопора и устанавливают ее на заводе. С помощью отвертки необходимо удалить указанную заглушку, хотя она очень хрупкая, но не удалив ее вы не сможете повернуть регулировочную гайку.
• После того как будет удален стопор, с помощью специализированного ключа, проводим по часовой стрелке дожим регулировочной гайки. Не рекомендуется дожимать ее до упора, зависит степень зажима от того, насколько до этого сильно стучала рулевая рейка. Необходимо примерно по 10-15 градусов проворачивать ключ и проверять реку на наличие люфта.
• Для того чтобы проверить степень затяжки гайки необходимо в одну или другую сторону повернуть резко рейку, если при этом не слышны посторонние шумы и звуки, это означает, что затянута гайка достаточно. Если вы захотите установить стопор назад, то этого можете не делать, так как от него толку уже не будет.

Весь процесс регулировки рулевого механизма на автомобиле ВАЗ 2110 займет у вас не больше получасу, при условии, если делаете вы это в первый раз, если же у вас уже имеется опыт, то процедура займет намного меньше времени и главное, то, что вы это все выполните своими руками. На многих СТО не хотят регулировать рулевую рейку, так как цена у этой услуги не большая, намного им проще осуществить замену данного механизма, но данная услуга уже ударит по карману хозяину автомобиля. Таким образом, изучив фото и видео процесса работ, и выполнив достаточно легкую регулировку рулевой рейки вашей «десяточки», затратив на это не больше 30 минут собственного времени, автомобилист убеждается в том, что автомобиль ВАЗ 2110 обладает регулируемым рулевым механизмом и это можно сделать самостоятельно.

Неисправности рейки

1. Чаще всего из строя могут выходить уплотнители и шток. При этом в передней подвеске может возникать шум и стук при движении.
2. Болезнь ВАЗовских реек — это сухари.
3. Протечка узла также случается довольно часто. Свидетельствовать об этом будут пятна масла на самой детали и на асфальте после стоянки.
4. «Тугой руль». Случается, что баранку легко можно провернуть только в одну сторону. При такой неисправности эксплуатировать авто запрещено. Это может привести к ДТП.

Обычно выходит данный узел из строя по той причине, что водитель любит быстро ездить по плохой дороге. Налет на препятствие, резкое торможение, износ пыльников — всё это может стать причиной выхода элементов механизма из строя. Чтобы избежать такого, рекомендуется к своему авто относиться бережно. Также машину в холодное время года не стоит оставлять на долгое время с вывернутыми в сторону колесами. В таком случае гидравлика моментально может выйти из строя.

Снятие рулевой рейки

В случае неизбежности демонтажа рулевого механизма, следует установить автомобиль на ровную поверхность или на подъёмник. Должно быть достаточно места, чтобы нараспашку открыть водительскую дверь. Отключаем АКБ. Снимаем передние колёса, предварительно вывесив передок автомобиля.

На заметку! При демонтаже рулевой рейки ВАЗ 2110 для ремонта, машина будет подвержена толчкам и качениям. Поэтому, необходимо жёстко зафиксировать автомобиль, обезопасив себя от её случайного падения.

Перемещаемся в салон машины. Под педалями тормоза и сцепления есть узел, соединяющий рейку и колонку. Это карданная передача. Откручиваем болт, который зажимает кардан на шлицевой части механизма и вынимаем его. Соединение следует немного разжать, вставив в разрез мощную отвёртку.

Следующий этап – отсоединение наконечников от поворотных кулаков. Сначала, с одной стороны: вынимаем шпильку и откручиваем гайку. Молотком щадяще стучим по кулаку, пока наконечник не выскочит из посадочного места. Затем, переходим на другую сторону, и проделываем аналогичную операцию.

Теперь, осталось отсоединить сам агрегат. Он крепится 4 болтами к щиту в моторном отсеке. Отворачиваем болты и освобождаем хомуты. Узел полностью отсоединён. Движением вниз, освобождаем шлицевой паз механизма от колонки. Далее, аккуратно вытягиваем агрегат, через колёсную нишу и размещаем на верстаке.

Перед тем, как своими руками осуществить замену деталей в рулевой рейке ВАЗ 2110, необходимо подготовить ацетон или бензин, для промывки элементов.

Ремонт рулевой рейки

Наиболее часто, эту операцию называют – восстановление. Для владельцев ВАЗ 2110, замена рулевой рейки может стать нерентабельным мероприятием. Поэтому, сперва следует попробовать восстановить износившийся узел. Для этого, в магазинах автозапчастей, необходимо купить ремкомплект для ремонта. Его стоимость зависит от комплектации и варьируется от 250 до 500 рублей.

1. После подготовительных работ, можно приступать к восстановлению.
2. Зажимаем снятый агрегат в тиски и разбираем его:

• снимаем гофру (20), открутив хомуты (19);
• откручиваем нижнюю гайку (18);
• вынимаем детали (15-17);
• снимаем пыльник (12);
• откручиваем гайку (10);
• вынимаем шайбу (8) и стопорное кольцо (7);
• достаём подшипник (6);
• снимаем колпачок (14);
• вынимаем реечный вал (13);
• металлические детали промываем в ацетоне или бензине;
• собираем агрегат в обратном порядке, попутно устанавливая новые детали из ремонтного комплекта. Подшипник и реечный вал, следует обработать смазкой ФИОЛ–1.

На заметку! Защитный чехол (пыльник) в ремкомплект не входит. Поэтому, его предстоит купить отдельно, если на старом будут обнаружены повреждения. Именно пыль и грязь являются причиной раннего износа трущихся механизмов.

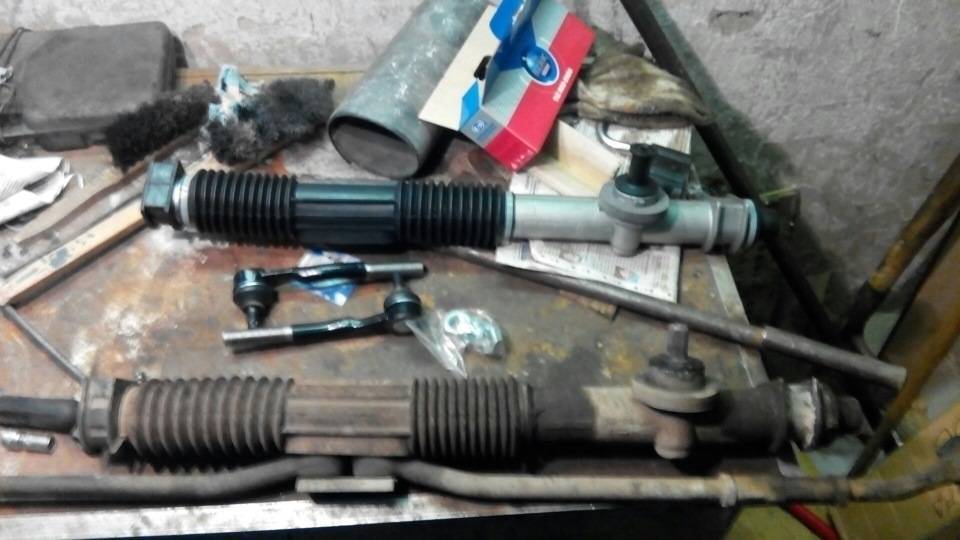

Замена рулевой рейки ваз 2110

Если детали сильно изношены, то у владельца нет другого выхода, кроме как поменять агрегат целиком. Его стоимость начинается от 4 500 рублей. Выбирать из дешёвых вариантов — не самая толковая идея.

Лучше немного переплатить и приобрести деталь от благонадёжного производителя. Замена рулевой рейки ВАЗ 2110, осуществляется в обратном порядке после процедуры снятия. Механизм отрегулирован на заводе, и самостоятельные доработки и настройки не потребуются.

Также, рекомендуется приобрести новые наконечники.

Для справки! Единственное, что нельзя сделать своими руками после замены рулевой рейки на ВАЗ 2110, это развал/схождение колёс, отвечающий нормам. Данное обстоятельство относится к недостаткам, так как придётся посетить СТО.

Стоит отметить, что осуществить своими руками замену рулевой рейки на ВАЗ 2112 (16 клапанный мотор) можно в том же порядке, что и на «десятке» с 8-клапанным двигателем. Но, есть одно условие – если на автомобиле не установлен гидроусилитель.

В случае установленного на машину ГУР, изначально следует слить жидкость из системы. А только затем снимать узел. Устройство гидравлического механизма немного сложнее.

Если не удаётся устранить неисправности, то возможно установить рулевую рейку от ВАЗ 2110, с механическим приводом.

Для справки! Замещение главного узла ГУР на механический привод, довольно практично и часто встречается среди владельцев «двенашек».

Заключение

Ремонт рулевой рейки ВАЗ 2110 — идентичен восстановлению механизма на ВАЗ 2108-09.

Если у владельца был опыт ремонта на ранних моделях переднеприводного семейства, то с «десяткой» сложностей не возникнет.

Стоит отметить, что в механизмах всё же есть незначительные отличия крепёжных соединений. Но, они настолько невелики, что некоторые видеоблогеры не придают этому значения, делая общие обзоры на ремонт.
