Замена прокладки клапанной крышки

Типы, конструкция и характеристики прокладок клапанных крышек

Клапанная крышка с прокладкой и их место в силовом агрегате Независимо от типа, все прокладки крышки клапанов имеют принципиально одинаковое устройство. Это плоская эластичная деталь, повторяющая форму плоскости прилегания крышки к головке блока цилиндров, и имеющая отверстия под крепеж и другие детали. Прокладка подкладывается под крышку, и за счет своей эластичности уплотняет щель между крышкой и ГБЦ (заполняя микронеровности и компенсируя небольшие отклонения их привалочных поверхностей от плоскости), обеспечивая ее герметизацию.

При этом прокладки могут иметь различную конструкцию:

Как правильно измерить уровень масла в двигателе автомобиля: инструкция, советы

• Целые (безразрывные) — кольцевая прокладка или прокладка более сложной формы (например, под крышки двигателей с двумя распредвалами на ГБЦ) без разрывов, которая просто устанавливается под крышку;
• Составные — прокладка с разрывами и вставками для герметизации входа распределительного вала или иных деталей;
• Комплектные — кроме основной прокладки в комплект могут входить дополнительные кольцевые уплотнители для свечных колодцев и других отверстий в крышке.

Прокладки клапанных крышек можно разделить на несколько типов по материалу изготовления и применяемости с различными видами ГБЦ.

По материалу изготовления прокладки бывают:

• Резиновые;
• Резинопробковые;
• Паронитовые;
• Картонные.

Первых тип типа изделий изготавливаются на основе термостойкой и маслобензостойкой резины, которая подвергается модификации с помощью добавок и последующей вулканизации.

Резиновая прокладка крышки клапанов

Резиновая прокладка производится из различных сортов резины, она наиболее эластична, однако вследствие недостатков материала изготовления может значительно изменять свои характеристики при перепаде температур (размягчаться при высоких температурах, становиться менее эластичной на морозе) и в целом обладает меньшей долговечностью.

Резинопробковая прокладка крышки клапанов

Резинопробковые прокладки изготавливаются на основе резины, в которую добавлена гранулированная пробка или иные пористые наполнители. Такой материал обеспечивает высокую степень герметизации и вибрационной развязки, однако прокладки из него очень требовательны к качеству установки и монтажа крышки, зачастую они требуют дополнительной обработки жидким герметиком и имеют ограниченный срок службы.

Паронитовые прокладки изготавливаются из паронита — материала на основе резины с различными минеральными добавками, которая в дальнейшем подвергается формовке и вулканизации. Паронит может быть асбестовым и безасбестовым, однако сегодня производители отказываются от использования асбеста в пользу более безопасных материалов. Также прокладки из паронита могут быть обычными неармированными и армированными стальной проволокой, тонкой перфорированной жестью и т.д. Именно паронитовые прокладки крышек ГБЦ сегодня имеют самое широкое распространение вследствие своей высокой надежности, устойчивости к негативным воздействиям и неплохих герметизирующих качеств.

Картонные прокладки изготавливаются из специальных сортов плотной бумаги, прошедших обработку для приобретения устойчивости к маслам, бензину, воде и другим негативным воздействиям. Эти прокладки наиболее дешевы, однако они наименее надежны, поэтому сегодня они используются на самых простых двигателях.

По применяемости прокладки клапанных крышек можно разделить на две группы:

• Для общих ГБЦ — в рядных и V-образных двигателях с общей для всех или одного ряда цилиндров головкой и крышкой;
• Для раздельных ГБЦ — в двигателях с индивидуальными для каждого цилиндра головками и крышками.

Конструктивно прокладки для общих и раздельных головок не отличаются, они только имеют различные размеры под соответствующие крышки.

Прокладки крышки ГБЦ изготавливаются по стандартам автопроизводителей, а также они могут соответствовать отечественным стандартам ГОСТ 481-80, ГОСТ 15180-86 и другим.

Как поменять прокладку клапанной крышки

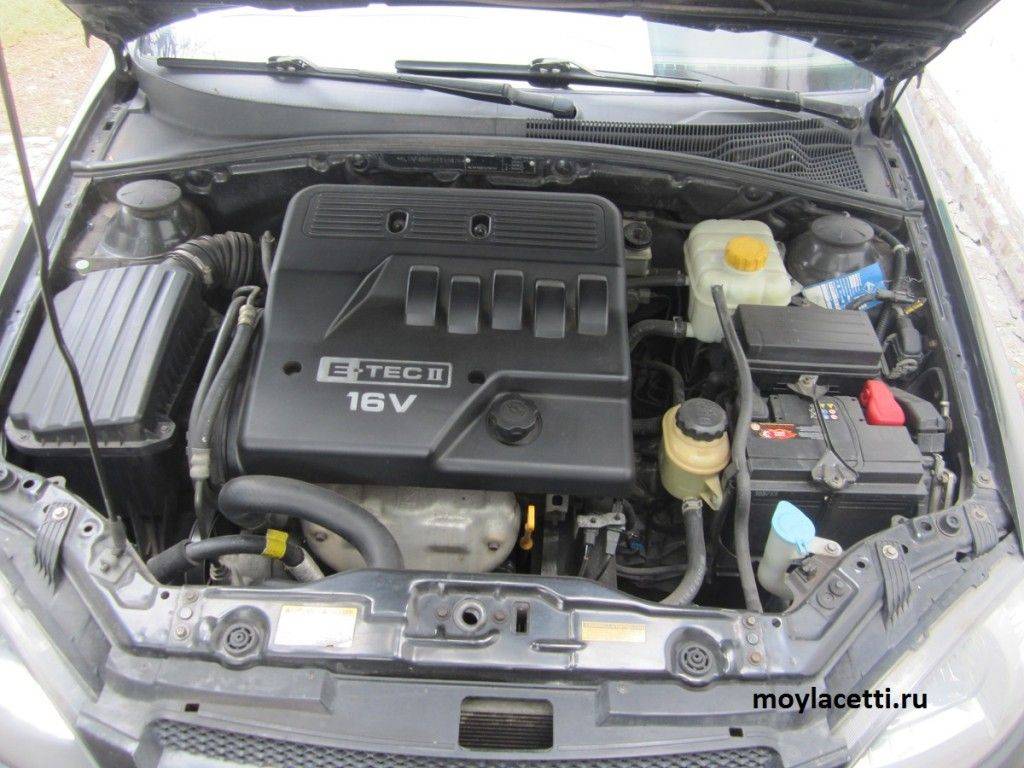

1. Снимаем декоративную накладку двигателя

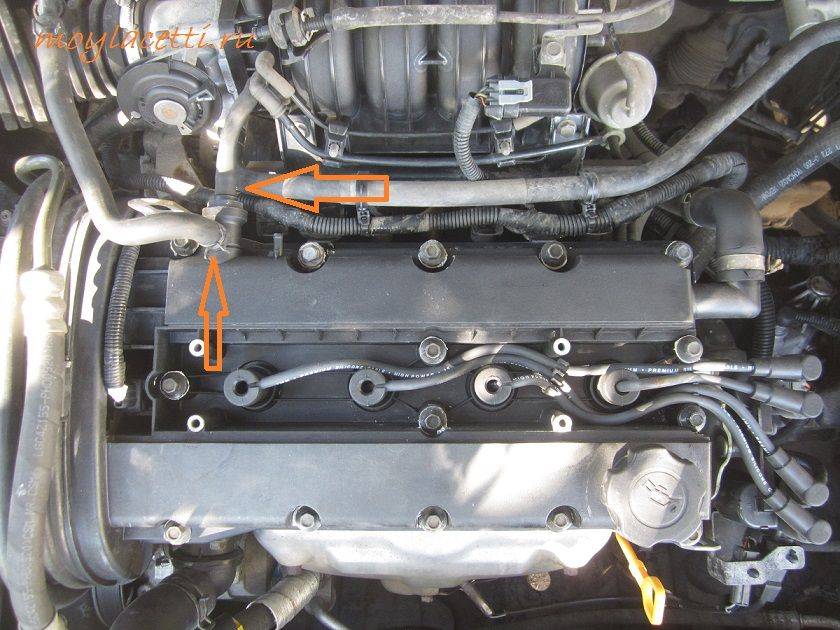

2. Послабляем хомут и снимаем шланг справа…

… и две трубки слева

3. Отключаем колодку проводов от датчика положения распредвалов. Делается это так – отверткой или, если позволяет толщина пальцев, тогда пальцем прижимаем металлический фиксатор, расположенный справа от колодки, к этой самой колодке и вынимаем колодку вверх.

Датчик положения распределительного вала Лачетти

4. Отключаем провода от свечей и убираем их в сторону.

5. Дальше нужно снять корпус воздушного фильтра и верхний кожух ГРМ. Но я этого не делаю, он особо не мешает. Просто когда будете ставить крышку на место, кожух ГРМ нужно будет совсем немного оттянуть влево. Я это делаю без проблем. Если у Вас не получается, тогда снимите этот кожух.

6. Откручиваем торцовым ключом на 10 мм все 15 болтов крепления клапанной крышки и снимаем её с двигателя вместе с прокладкой

Вид со снятой клапанной крышкой

7. Вытираем и обезжириваем места контакта прокладки с двигателем. Попутно смотрим на состояние ремня ГРМ, пока есть доступ.

8. Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку. Особенно пазы в ней и каналы системы вентиляции картера

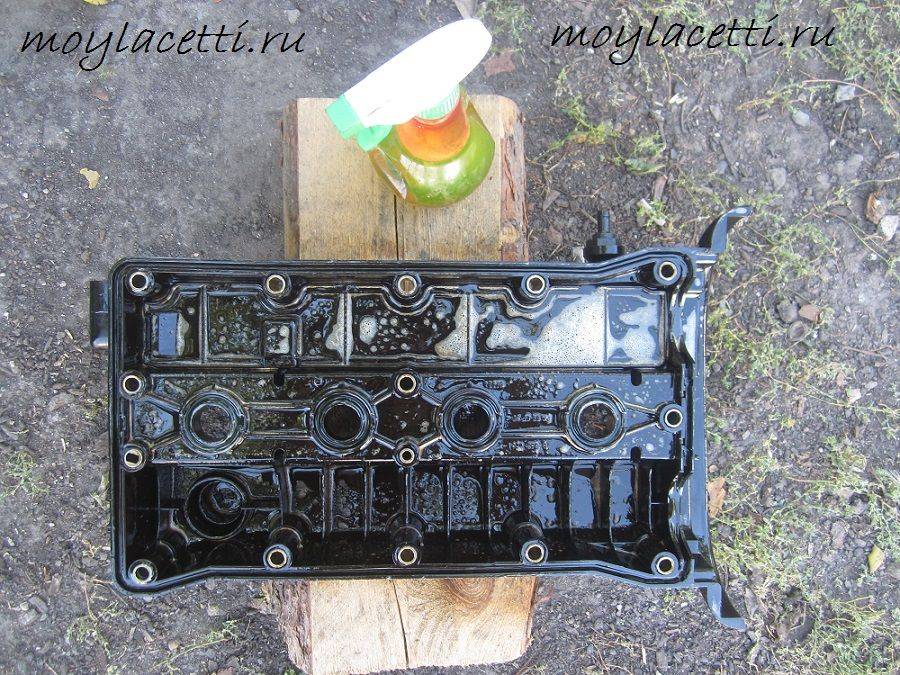

Мойка клапанной крышки

Средство очень хорошее! Вымывает всё быстро, даже не нужно дополнительно обезжиривать.

Также желательно сразу промыть клапан вентиляции картерных газов. Как это сделать написано в этой статье.

9. Устанавливаем новые уплотнительные колечки в пазы на клапанной крышке

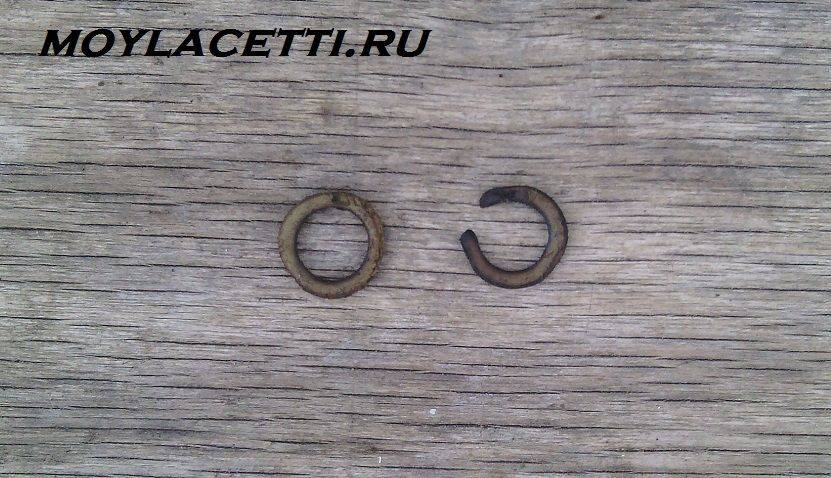

Вот такие изношенные колечки под болты клапанной крышки

Колечки под болты клапанной крышки

10. Берем новую прокладку…

Прокладка клапанной крышки Лачетти

…и вставляем её в пазы клапанной крышки.

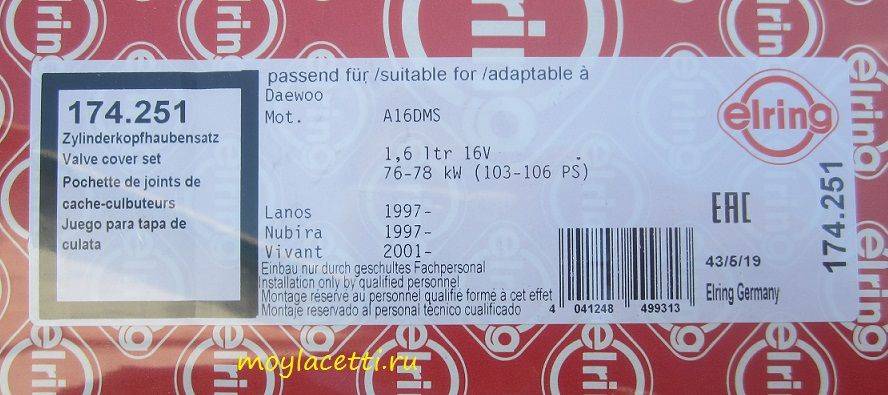

Внимание! Это оригинальная прокладка. Но лучше установить прокладку Elring 174.251

Эта прокладка предназначена для алюминиевых крышек двигателя A16DMS, но на наш двигатель подходит отлично! В конце будет ссылка на статью по этой теме, которую настоятельно советую посмотреть.

Также можно установить прокладку Ростеко. На данный момент это одно из лучших решений

Более подробно об этой прокладке Установка прокладки клапанной крышки Ростеко

11. Наносим НЕМНОГО герметика на проблемные места на изгибах

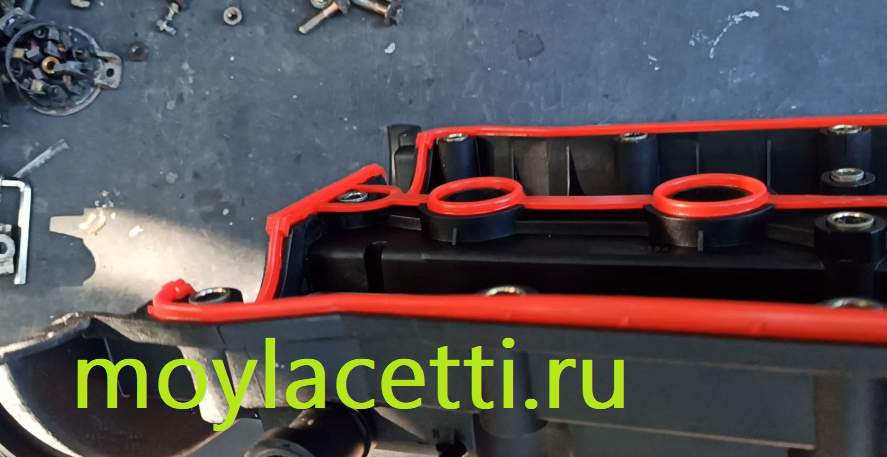

Места, куда следует наносить герметик для монтажа клапанной крышки

Примечание: Не наносите много герметика! При затяжке болтов, он может “вылезти” внутрь клапанной крышки и, отвалившись, закупорить какой-нибудь канал! Не дай Бог, конечно.

12. Устанавливаем клапанную крышку в сборе с прокладкой на двигатель

Совет: Если при переворачивании клапанной крышки прокладка выпадает из пазов, можете в некоторых местах зафиксировать её солидолом или литолом.

13. Теперь устанавливайте все 15 болтов на место, но не затягивая их, так как затягивать их нужно в определённой последовательности.

14. Самый ответственный момент – затяжка болтов. Если есть динамометрический ключ, тогда будет проще – затягиваем болты с усилием 10Н.м.

Если такого ключа нет, тогда совет – затягивайте болты торцевым ключом одной рукой и получится так , как надо. Тянуть болты клапанной крышки сильно не нужно!

Будьте аккуратней. Представьте ситуацию, когда затянули 14 болтов, а 15-й сломался (ломаются они довольно легко). Тогда Вам нужно заново выкрутить все 14 болтов, снять крышку клапанов и удалить обломыш. А там герметик уже застыл практически… и получается такая ситуация, что врагу не пожелаешь.

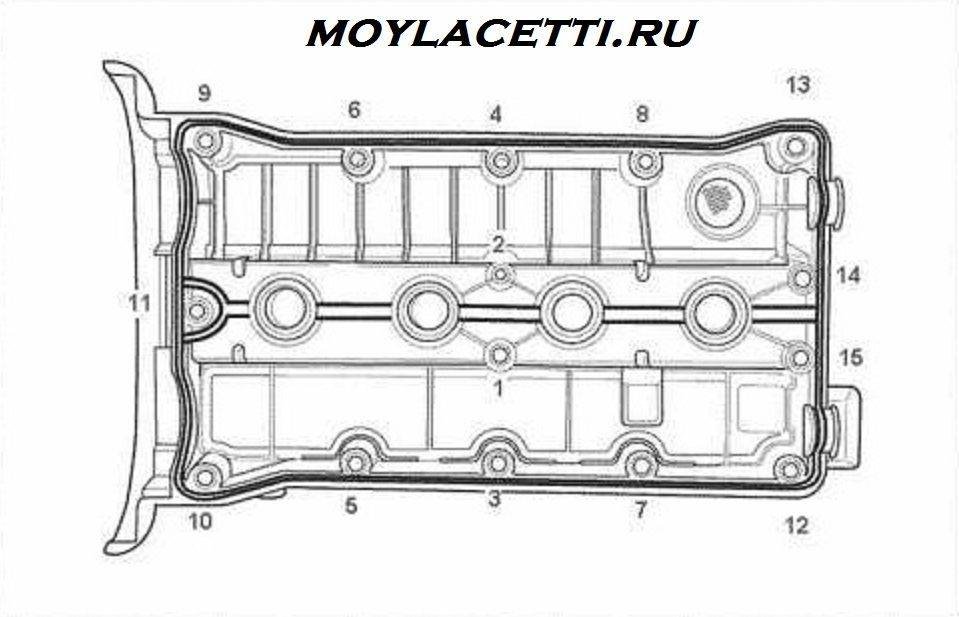

Схема затяжки болтов клапанной крышки Шевроле Лачетти

Схема затяжки болтов клапанной крышки Шевроле Лачетти

15. Подсоединяем шланги на место, подключаем высоковольтные провода к свечам зажигания, подключаем колодку к датчику положения распредвалов. Накладку двигателя лучше пока не устанавливать, а пока временно поездить без неё, чтобы проверить нет ли течи масла. После проверки установите её на место.

Как видим, если всё делать аккуратно и, имея всё под рукой, замена прокладки клапанной крышки не составляет труда и не отнимет много Вашего времени.

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

1. Открываем капот и снимаем минусовую клемму с аккумулятора.

   Снимаем минусовую клемму.

2. Откручиваем пластиковую декоративную накладку.

   Пластиковая накладка отмечена стрелочкой.

3. Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

   Послабляем хомут и снимаем шланг справа.

   Снимаем два шланга слева.

4. С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

   Отключаем колодку проводов от датчика положения распредвала.

5. Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
6. Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

   Проверяем состояние и натяжение приводного ремня.

7. Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

   Откручиваем болты крепления крышки ключом на 10.

8. Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

   Снимаем крышку головки блока цилиндров.

9. Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

   Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.

10. Очищаем привалочную плоскость на головке блока и обезжириваем её.

    Чистим поверхность головки блока от масла и старого герметика.

11. Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

    Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.

12. Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

    Наносим немного герметика, как показано на рисунке.

13. Надеваем на болты новые уплотнительные кольца.

    Устанавливаем новые уплотнительные кольца.

14. Устанавливаем крышку на место, устанавливаем болты.

    Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

1. Набор ключей и отвёрток.
2. Плоскогубцы.
3. Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Как и когда следует менять прокладку

Любая прокладка со временем изнашивается. Это касается абсолютно всех типов уплотнений, используемых в конструкции данного силового агрегата. Прокладка клапанной крышки клапана не исключение. Из-за некачественного материала или несоблюдения технологии установки она может потерять свои свойства и начать пропускать отработанное масло наружу. Определить этот факт несложно, достаточно осмотреть место соединения клапанной крышки и головки блока цилиндров.

Если имеется течь, то на этом месте будет присутствовать масло и множество грязи, налипшей на него при движении. Проникновение воздуха внутрь блока приведет к снижению мощности ДВС. Когда же нужно менять прокладку под клапанной крышкой? Этот вопрос неоднозначный, потому что с материалом за время эксплуатации обычно ничего не происходит, если в предыдущий раз не была нарушена технология ее установки.

Обычно замена данной детали выполняется в следующих случаях:

1. Во время осуществления любого вида ремонта ДВС, связанного с поднятием клапанной крышки.
2. При выявлении утечки масла, когда прокладка в одном из мест начинает пропускать.
3. Во время снятия блока и проведения восстановительных работ.

Как часто надо менять прокладку крышки клапанов

Интенсивность замены прокладки под клапанной крышкой зависит от вида и характера поломок, возникающих в ДВС. По регламенту данная процедура не предусматривается, если только не будет производиться ремонт мотора. Если в двигателе сильно изношена поршневая пара, кольца, гидрокомпенсаторы или нужно выполнять ремонт клапанов, но решили повременить, то вероятность скорой замены достаточно велика. Также необходимость в повторной и последующей заменах обязательно будет возникать, если с мотором есть технические проблемы. Так, например, прокладка клапанной крышки должна будет заменена при каждой процедуре регулировке клапанов, так как аккуратно снять ее не получиться.

Когда и зачем менять прокладку клапанной крышки

Прокладка крышки распредвала механизма газораспределения представляет собой плоское уплотнительное изделие, которое применяется для герметичного присоединения крышки. Металлические поверхности блока и крышки пусть и обладают идеально гладкими контактными буртами, но все-таки между ними обязательно останется щель. Прокладка за счет свой упругой структуры и способности сжиматься, обеспечивает должную герметичность соединения. Прокладки крышки распредвала изготавливаются из разных материалов:

• резина;
• специальный пропитанный картон;
• паронит;
• различные полимерные материалы.

При выборе прокладки важно учитывать температуру, до которой нагревается блок. Она может стать причиной протечки, так как материал при воздействии масляной среды и высокой температуры может размягчиться, из-за чего окажется выдавлена или продавлена насквозь

Важно. Необходимо закручивать винты клапанной крышки равномерно и с одинаковым усилием, чтобы прокладка была сдавлена с равномерным усилием во всех точках контакта с металлическими деталями

Особенности замены прокладки крышки клапанов

Если вы обнаружили, что прокладка крышки пришла в негодность? Из-под нее просачивается отработанное масло? Это явный признак повреждения данного уплотнительного элемента. Пришло время ее заменить, но как это правильно сделать. Стоит озвучить несколько особенностей данного процесса:

1. Чтобы новая прокладка плотно легка на место, нужно тщательно удалить все остатки от предыдущего уплотнения.
2. При выполнении чистки места прилегания деталей следует использовать неострый и неметаллический предмет, чтобы не поцарапать поверхности на деталях.
3. При затягивании винтов нужно действовать правильно, то есть, выполнять данную процедуру равномерно, чтобы резиновая прокладка не была выдавлена наружу.

Следует использовать качественные материалы. Это касается как самой прокладки, так и герметика, который применяется дополнительно для обеспечения герметичности прилегания деталей.

Какую выбрать прокладку для клапанной крышки?

К выбору герметизирующего материала следует отнестись со всей серьёзностью. Последствий несвоевременной замены изношенного резинового материала не так много, но в некоторых случаях они могут приобретать серьёзный характер. Даже незначительная потеря моторного масла может стать причиной повышенного износа деталей двигателя. Через образовавшиеся щели внутрь узла может проникать грязь, пыль и прочие включения. А в дождливый период незащищенные элементы двигателя становятся уязвимыми перед водой.

Рекомендованы к монтажу следующие аналоги оригинальных резинотехнических изделий:

Наименование	Производитель	Стоимость
Glaser	Испания	570 рублей
Goetze	Германия	990 рублей
Ajusa	Испания	1200 рублей
Trialli	Италия	1800 рублей

Что касается оригинала, то такое изделие, например, для автомобилей ВАЗ имеет артикул 2108-1003270. Цена на оригинальную прокладку составляет около 500 рублей. Основное её преимущество – она идеально вписывается в посадочное место, поэтому от водителя не требуется никаких доработок. В случае с аналогом вполне вероятно придется подгонять резиновый материал под соответствующие размеры.

Периодичность замены уплотнения

В закрытом пространстве под крышкой клапанов давление масла отсутствует, поскольку там находится воздух. Но в процессе работы мотора быстро крутящийся распредвал, чьи подшипники обильно смазываются, разбрасывает множество мелких капель во все стороны. Попадая на внутренние стенки, масло стекает обратно в картер. При возникновении малейшего зазора между уплотнительным материалом и прилегающими поверхностями смазка неизбежно вытечет наружу.

Когда следует заменить прокладку клапанной крышки:

• если на боковых стенках головки цилиндров замечены следы либо потеки моторного масла;
• в процессе сборки силового агрегата после капитального ремонта;
• при обнаружении дефектов прокладки во время проведения различных ремонтных работ, подразумевающих демонтаж крышки.

Иногда неопытные автолюбители случайно повреждают уплотнение отверткой или другим инструментом. В подобной ситуации элемент лучше поменять, поскольку попытки заделать щель герметиком обычно не дают результата – спустя некоторое время смазка проникает наружу в точке повреждения.

Естественный износ любого прокладочного материала заключается в потере эластичности. Резиновое либо пробковое уплотнение «дубеет» и трескается, отчего между фланцами крышки и головки цилиндров появляются щели. Неисправность не критичная, но довольно неприятная – стенки двигателя покрываются налетом из масла вперемешку с грязью.

Если не менять изношенную прокладку, то впоследствии становится трудно выявить дефекты других деталей, связанные с протечками. Сложно заметить потеки из-под крышки газораспределительного механизма или помпы, когда весь мотор уже забрызган маслом. Поэтому долго эксплуатировать автомобиль с негодным уплотнением клапанной крышки не рекомендуется.

Замена прокладки под клапанной крышкой

Очень часто приходится видеть под капотом ВАЗ 2109-2108 замасленный двигатель и наиболее распространенной причиной этому является течь из под клапанной крышки. Чтобы ее устранить, необходимо заменить прокладку, которая и является причиной утечек. Для этого нам понадобится следующий инструмент:

• головка торцевая на 10
• трещоточная рукоятка
• удлинитель
• отвертка крестовая

Первым делом откручиваем хомуты шлангов, которые подходят к клапанной крышке как спереди, так и сзади, после чего отсоединяем шланги:

Затем откручиваем и снимаем кронштейн крепления троса привода заслонки акселератора и отводим трос в сторону. Теперь остается открутить две гайки крепления крышки к головке блока цилиндров, как это наглядно продемонстрировано на фото ниже:

Снимаем с обеих сторон шайбы с уплотнительными резинками:

И после этого можно беспрепятственно снимать клапанную крышку, так как больше ее ничего не держит:

Теперь поддеваем пальцами старую прокладку и аккуратно извлекаем ее из посадочного места в крышке:

Тщательно очищаем пазы углубление под прокладку сухой тряпкой, также можно обезжирить все это дело, чтобы не было ни единого следа масла:

Далее можно устанавливать новую прокладку и ставить крышку на свое место. Что касается уплотнительных резинок, которые находятся в отверстиях под шпильки на крышке, то их тоже можно заменить, если из под них травило масло! Цена новой прокладки не более 100 рублей, так что особо тратиться не придется!

Снятие клапанной крышки и замена прокладки

Клапанную крышку на ВАЗ 2106 приходится снимать во многих случаях, начиная от процедуры натяжения цепи привода ГРМ, регулировки клапанов и заканчивая разборкой двигателя. Снимается она не трудно и сделать это можно за 10 минут при наличии нужного инструмента, полный перечень которых я приведу ниже:

1. Головки на 8 и 10
2. Удлинитель
3. Трещотка или вороток
4. Плоскогубцы

Прежде чем приступать к выполнению этого ремонта, понадобится выполнить некоторые процедуры, чтобы освободить доступ для снятия клапанной крышки. А именно, первым делом необходимо снять корпус воздушного фильтра, так как он нам будет мешаться.

Для этого откручиваем три гайки крепления крышки фильтра и снимаем ее, а потом вынимаем фильтр:

Затем откручиваем 4 гаечки крепления корпуса к карбюратору:

И снимаем корпус, предварительно отсоединив шланг от сапуна воздухозаборник:

Теперь необходимо отсоединить тягу привода заслонки карбюратора, подняв ее вверх и отведя в сторону. Если у вас стоит стопорное кольцо, то его предварительно необходимо извлечь:

Также стоит сразу отсоединить тросик подсоса. Для этого сначала ослабляем гайку ключом на 8, которая показана стрелкой на фото ниже и плоскогубцами немного отпускаем зажим тросика (болтик):

После чего вынимаем тросик подсоса, так как он свободен и больше ничем не крепится:

После этого можно приступать к откручиванию восьми гаек крепления клапанной крышки ВАЗ 2106. Удобнее всего это делать с помощью трещотки с длинным удлинителем и головкой на 10.

Когда все гайки отвернуты, пробуем поднимать крышку клапанов и снимать ее со шпилек. Окончательно вынимается она под определенным углом, придется немного поворочать и наклонять по разным сторонам, чтобы она ни за что не цепляла и свободно вынулась.

После того, как клапанная крышка снята, можно производить проводить необходимые процедуры, для чего именно она и снималась. Если требуется замена прокладки, то меняется она также просто. Снимаете старую прокладку, тщательно вытираете посадочное место на головке блока цилиндров и надеваете новую прокладку на шпильки. Крышку перед установкой также желательно очень хорошо вытереть, чтобы она была сухая.

Установку производим в обратном снятию порядке. Не забываем поставить обратно тросик и тягу карбюратора, а также одеть все отсоединенные шланги.

Что в итоге

Напоследок хотелось бы добавить, что не всегда причиной утечек масла через прокладку является сам уплотнительный элемент. Дело в том, что на многих автомобилях клапанная крышка изготовлена из пластика. Это означает, что в процессе длительной эксплуатации, а также в результате перегрева мотора и по ряду других причин именно крышка становится дефектной. Другими словами, деформация прилегающей поверхности приводит к тому, что крышка клапанов не прилегает к прокладке должным образом. В таком случае указанный элемент меняется вместе с прокладкой.

На практике это означает, что достаточно сменить тип масла на более подходящий качественный вариант. После смены смазочного материала так называемое «запотевание» клапанной крышки и даже незначительные утечки масла могут исчезнуть сами собой. Данное утверждение справедливо и для сальников распредвала, коленчатого вала, нижних колец инжекторных форсунок и других уплотнительных элементов двигателя.
