Меняем маслосъёмные колпачки на ВАЗ-2114 своими руками

Какие маслосъемные колпачки покупать

Что точно стоит взять на себя, так это вопрос подбора МСК. Почему? Много подделок и проблемы с качеством у многих официальных изделий.

В последнее время с хорошей стороны показывает себя продукция Corteco. Многие отмечают, что это единственная альтернатива оригиналу. К слову, ни один производитель автомобилей не делает сальники клапанов на своем производстве – все закупают. Например, у Toyota договор c NOK, а у Mercedes-Benz – с Viktor Reinz.

Что точно не стоит брать, так это продукцию:

  • Известного в народе Вити Рейнза.
  • FEBI.
  • SWAG.

Viktor Reinz не советуют покупать из-за большого количества подделок и неоправданно высокой цены, остальных – просто из-за посредственного качества. Колпачки Erling похожи на Corteco, но на ощупь дубовее. По отзывам Эрлинг держат немного хуже кортековской продукции, но пользуются высокой популярностью из-за их обилия в региональных торговых сетях.

Как узнать, что пора менять

Изношенные колпачки автомобиля ВАЗ 2109

Всё просто: если из выхлопной трубы машины идёт густой сизый дым, значит, колпачки пора менять. Как правило, этот дым появляется только при запуске мотора и при его остановке. Но если колпачки изношены очень сильно, густой дым из трубы идёт постоянно.

Однако дым — не единственный признак необходимости срочной замены колпачков. Иногда дыма практически не видно, но расход масла в машине повышается в несколько раз, при этом никаких внешних течей масла (через различные сальники и прокладки) не наблюдается. Всё это тоже говорит о том, что время менять колпачки.

Какие клапана выбрать

Выбирая новые клапана для 14-й, следует отдать предпочтение проверенным моделям — это поможет избежать их быстрого выхода из строя и новой процедуры по замене. Так, по отзывам многих автолюбителей, хорошим вариантом является приобретение «родных» клапанов, имеющих каталожные номера 2108-1007010 (впускные) и 2108-1007012 (выпускные). Они отличаются высоким качеством изготовления, долговечностью и доступной ценой (в районе 350 рублей за 1 штуку).

Из хороших аналогов можно отметить такие впускные клапана, как:

  • AMP PLAD005-S-0-D, производства Польши. Имеют качество, сопоставимое с оригиналом, но стоят дешевле;
  • Freccia R4387/SNT, производства Италии. Стоимость и срок службы близки к родным клапанам;
  • Master-sport 08IN-SET/4/-MS, производства России. Имеют более высокое качество изготовления и увеличенный срок службы, но стоят почти в 2 раза дороже оригинала.


Комплект новых клапанов ваз 2114

Что же касается выпускных клапанов, то выбор их на рынке больше, поскольку спрос на них выше (ввиду более быстрого износа). Среди хороших вариантов, имеющих близкое к оригиналу качество и примерно одинаковую стоимость, можно отметить:

  • Osvat 0504 (Италия);
  • Ae V91180 (Италия);
  • Kolbenschmidt 17092 (Германия);
  • AMP PLAD004-A-0-D (Польша);
  • Master-sport 08EX-SET/4/-MS (Россия).


Выпускные клапаны ваз 2114

В заключение стоит отметить, что замена клапанов своими руками — процедура, которая под силу любому опытному водителю. Самое главное, о чем не стоит забывать — это о необходимости точного соблюдения алгоритмов действий во время процессов разборки и сборки двигателя, которые были описаны в настоящей статье.

Замена маслосъемных колпачков ваз 2114

Приветствую, автолюбитель ВАЗ! Сегодня Сергей Тарасов показывает поэтапный процесс замены маслосъемных колпачков ваз 2114 на моторах переднеприводного семейства.

Диагнозом отказа колпачков послужила ситуация при утреннем запуске автомобиля, в нашем случае, это ваз 2114. После ночной стоянки при запуске двигателя из выхлопной трубы идёт синий дым, дымление наблюдается до прогрева двигателя.

Дополнительно о неисправности сальников клапанов «говорит» наличие масла на резьбе свечей зажигания, а также увеличенный расход моторного масла.

В этом случае при визуальном осмотре было обнаружено масло на крышке ремня ГРМ. Случай этот уже не первый и сразу была проведена ревизия датчика давления масла. Датчик расположен слева вверху над крышкой ремня, если смотреть на привод ремня со стороны правого крыла автомобиля.

Дело в том, что со временем у датчика «выдавливает» сердцевину в результате масло начинает выходить наружу, попадая как на крышку, так и сам зубчатый ремень ГРМ. Эта неприятность чревата тем, что замасленный ремень может «перескочить» на зубчатых шестернях и произойдёт встреча клапанов с днищами поршней. Как следствие потребуется дорогостоящий ремонт головки блока с заменой клапанов, сальников клапанов и иногда направляющих клапанов, в зависимости от ситуации.

Все зависит от того встретятся клапана с поршнями или нет!

В нашем примере Сергей Тарасов владелец ВАЗ 2114 потратил на производство этой работы порядка 500 рублей, чтобы выполнить ремонт авто своими руками.

Для сравнения – замена сальников клапанов в автосервисе обходится примерно в 1000 рублей.

Для этого было приобретено:

• Рассухариватель клапанов – 200 рублей;

• Съёмник сальников клапанов – 200 рублей;

• Маслосъемные колпачки – 100 рублей.

Перед началом работы по замене маслосъемных колпачков, если двигатель горячий, необходимо дать время для того, чтобы он остыл. Например, в данном видеосюжете был применён вентилятор, для более быстрого процесса остывания мотора.

Как уже было сказано выше, требуется замена датчика давления масла, что и будет сделано в первую очередь. Состояние температуры двигателя в этом случае не критично.

Ещё несколько слов о состоянии датчика давления. При снятии защитного чехла на проводе датчика, внутри чехла находится масло, что ещё раз подтверждает версию о выходе его из строя и необходимости замены.

Для замены необходимо иметь датчик с ключом Х22. Откручиваем старый и устанавливаем новый датчик. Предварительно очистив защитный чехол от следов масла, ставим на место клемму.

Замена сальников клапанов «маслаков»

Далее приступаем к процессу непосредственной замены сальников клапанов.

Итак. Поэтапно:

• Перед снятием крышки клапанов отдаются шланги и кронштейн привода дроссельной заслонки (сняв кронштейн болты его крепления лучше завернуть обратно, чтобы они не затерялись в процессе работы);

• Отдаются две гайки крепления крышки, и крышка снимается (действуем аккуратно, чтобы не повредить резиновую прокладку «лапшу», если её не менять);

• Выкручиваются все свечи зажигания;

• Снимается крышка ремня и сам ремень ГРМ (в этом примере ремень частично изношен по краю и требуется его замена), предварительно выставив двигатель по заводским меткам. Для снятия ремня ослабляется крепление натяжного ролика, фиксируется шестерня распредвала (хорошо видно см. видео) и откручивается;

• Отдаётся крепёж крышек распредвала (начиная от середины), а также задняя торцевая крышка и вал снимается;

• С помощью медицинского шприца или груши откачиваем масло с углублений в головке блока в районе стаканов толкателей;

• Снимаются стаканы толкателей и складываются по порядку их снятия

Это важно! Так как в каждом стакане установлена регулировочная шайба, по которой выставлен зазор для соответствующего клапана их -нельзя путать местами!. Затем устанавливается планка под рассухариватель и можно приступать к снятию пружин. В помощь понадобится медицинский пинцет, лучше с тонкими ножками, как более удобный в работе

В помощь понадобится медицинский пинцет, лучше с тонкими ножками, как более удобный в работе

Затем устанавливается планка под рассухариватель и можно приступать к снятию пружин. В помощь понадобится медицинский пинцет, лучше с тонкими ножками, как более удобный в работе.

Предварительно под клапан, на котором производится рассухаривание, устанавливается упор через свечное отверстие под тарелку клапана. Упор можно изготовить из стального прутка диаметром примерно 5-7 мм, который загибается на конце в виде плавной дуги.

Надавив на тарелку пружины, утапливаем её и открываются сухари, которые удерживают пружины на клапане. Сухари подцепляются пинцетом и вынимаются. После снятия сухарей вынимаются обе пружины (наружная и внутренняя). Затем можно приступать к снятию сальников клапанов.

Для этого пользуемся цанговым съёмником, стараясь держать его вертикально без перекосов, так как велика вероятность подлома верхней части направляющей втулки клапана, изготовленной из хрупкой металлокерамики. При сломе направляющей придётся снимать головку блока со всеми вытекающими…

Перед установкой новых маслосъемных колпачков на ВАЗ 2114 необходимо на стержень клапана надеть пластиковую гильзу, который идёт в наборе с колпачками. Гильза предохраняет рабочую кромку сальника от повреждения, при его посадке на клапан о проточки под сухари.

Внутрь сальника добавляется капля масла перед установкой.

Сальник надевается от усилия руки на головку направляющей втулки и досаживается лёгкими ударами через специальную оправку до металлического стука (металл в металл), «подсказывающего» что сальник, сел на свое место. Можно проследить посадку визуально, главное надо действовать без фанатизма и все получится.

Заменив сальники на первом цилиндре, ставятся на место по порядку снятые стаканы толкателей, пружины, тарелки и сухари и клапана засухариваются опять же с применением рассухаривателя.

После установки сухарей нужно лёгким ударом молотка по торцу клапана посадить сухари на место, плюс — это гарантия того, что сухари сидят точно в проточках и не раскроются в процессе работы двигателя.

Далее операция повторяется с клапанами 4-то цилиндра. Затем вращением коленвала подводятся вверх поршня 2 и 3-то цилиндров, где в таком же порядке производится замена маслосъемных колпачков.

После замены колпачков метка (в виде риски) на маховике подводится под треугольный вырез (смотрим через лючок на кожухе сцепления). Затем все собирается в обратном порядке. Распредвал также устанавливается по метке, ставится на место ремень грм.

Перед тем, как запустить мотор коленчатый вал прокручивается на два оборота для проверки.

Если все «ОК», то устанавливается крышка клапанов вместе с резиновой прокладкой «лапшой» и все снятые детали. Затем делается, пробный запуск двигателя.

На этом заканчиваю редактировать статью. До свидания! Оставляйте комментарии, ставьте лайки. Удачи на дорогах!

А также полезно посмотреть:

Ваз 2108 замена маслосъемных колпачков

  • Устанавливаем нужный поршень, на котором будем производить замену колпачков, в ВМТ его движения.
  • Выкручиваем из данного цилиндра свечу зажигания, и вставляем в отверстие от свечи наш оловянный пруток ( диаметром 8 миллиметров). Пруток служит нам для предотвращения выпадения клапана в цилиндр после разсухаривания его.

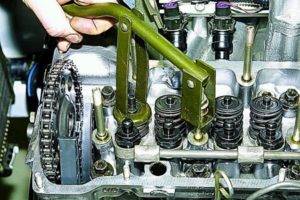

  • Приспособлением, предназначенным для разсухаривания клапанов, сдавливаем пружину клапана.

Вставляем пруток в отверстие под свечу, сдавливаем пружину клапана при помощи специального приспособления

  • Теперь, когда мы сжали пружину, используя пинцет, достаем сухари, затем убираем приспособление.
  • Вынимаем пружины наружную и внутреннюю вместе с чашкой

Пинцетом достаем сухари, затем пружины с чашкой

  • Пора снять сам колпачок
  • Чтобы снять его с ножки клапана, придется спрессовывать его
  • Используем для этого цангу, которую устанавливаем на ножку того же клапана и ударом бойка, сбиваем колпачок.

Устанавливаем цангу для съема колпачков на ножку клапана и сбиваем колпачок ударом бойка

Если такого приспособления нет в наличие, тогда колпачки извлекаем при помощи плоскогубцев подходящего размера, колпачки при этом приходят в негодность и требуют однозначной замены, так же не годятся в запасные

Примечание: Работая плоскогубцами, действуйте осторожно, направляйте усилие при его снятии строго вверх, иначе ножку клапана можно повредить

Снимаем колпачок плоскогубцами подходящего размера

Вот так собственно и происходит процесс снятия колпачков. Остальные снимаются аналогичным образом. Не забывайте только прокручивать коленвал, когда переходите к следующему поршню. Устанавливайте следующий поршень в положение его ВМТ и вставляйте пруток.

Установка колпачков

Новые колпачки ставим на ножки клапанов с помощью подходящей оправки.
Внутрь оправки вставляем сам колпачок, с которого предварительно снимаем пружинку, чтобы избежать повреждения резинки в момент, прохождения колпачка через проточки для сухарей на ножках клапанов.
Обязательно смазываем либо колпачок, либо шток клапана, чистым моторным маслом.
Вставив колпачок в подходящую оправку, осторожно вставляем его внижнюю тарелку до упора и только потом, устанавливаем на него пружинку,если снимали.

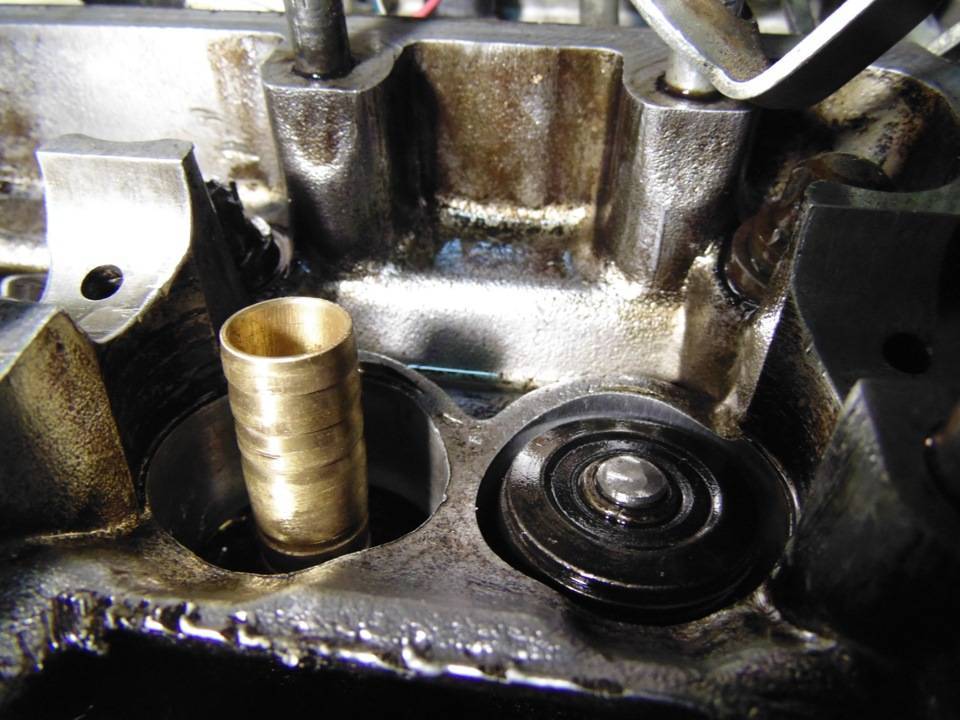

Вставили колпачок в оправку и теперь оправкой вставляем его в нижнюю тарелку до упора

Теперь, собираем клапана в обратном порядке — надеваем пружины, потом чашку, вновь сжимаем пружины специальным приспособлением и вставляем сухари на прежнее место.

Примечание: Устанавливая сухари на место, будьте внимательны. Сухари должны попасть в проточки на концах штоков клапанов.

  • Установив сухари, нанесите удар через наставку, по стержню каждого клапана, чтобы они плотнее встали на свое место.
  • Дальше повторяем процедуру для всех колпачков.

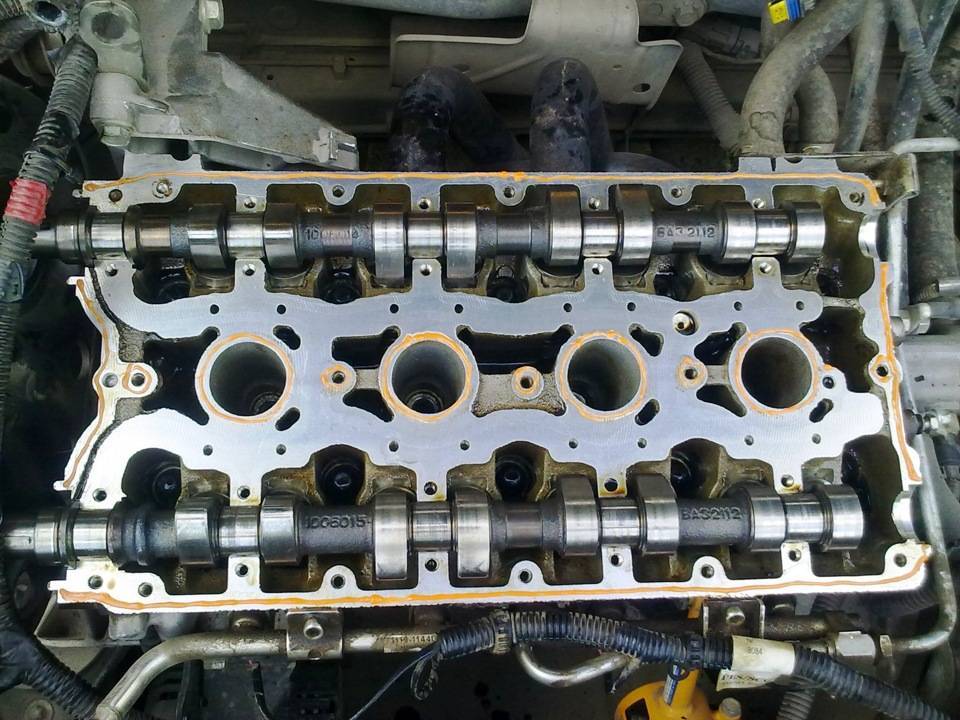

  • Устанавливаем распредвал на место.
  • Расположить его необходимо, чтоб кулачки клапанов первого цилиндра направлены были в сторону от толкателей клапанов
  • Располагаем распредвал так, чтобы кулачки клапанов первого цилиндра направлялись от толкателей клапанов.
  • Установив вал, смазываем его чистым маслом, которое мы используем в двигателе.
  • В точках крайних опор распредвала наносим герметик

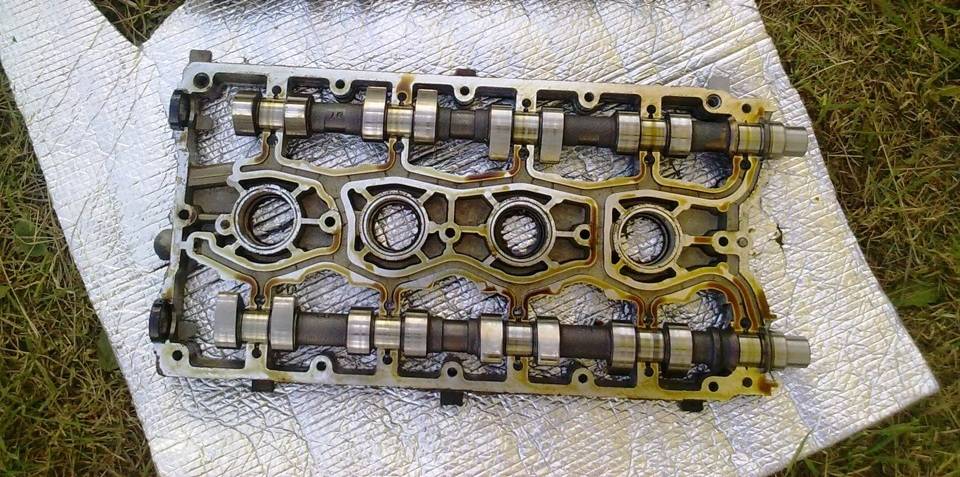

  • Устанавливаем корпуса подшипников вала.
  • Надеваем шайбы на шпильки и закручиваем гайки, крепящие их, в таком порядке: затягиваем гайки вплоть до соприкосновения с корпусами подшипников коленвала поверхности головки блока, обязательно убедитесь, что направляющие втулки попали в отверстия в корпусах подшипников.
  • Только после этого окончательно затягиваем гайки.

Убеждаемся, что направляющие втулки попадают в отверстия в корпусах

Затяжку гаек, крепящих корпуса подшипников выполняем последовательно, согласно схеме на фото, приведенном ниже

Схема затяжки гаек, крепящих корпуса подшипников

Обязательно проверяем зазоры клапанов и регулируем их, если это необходимо. На этом замена маслосъёмных колпачков на ваз 2108 завершена,поздравляю! Далее возвращаем все снятые детали, провода и соедините шланги и в обратном порядке. Рекомендуем обязательно посмотреть видео по данному вопросу.

Как осуществить замену маслосъемных колпачков на ВАЗ-2114

В сегодняшней статье мы подробно расскажем владельцам ВАЗ-2114, как самостоятельно, не обращаясь в автосервис, осуществить замену маслосъемных колпачков, и что для этого необходимо.

Но для начала давайте ознакомимся с признаками, по которым удастся понять, что маслосъемный колпачок действительно нуждается в замене. Среди них можно отметить:

  1. Во время запуска авто из выхлопной трубы выходит дым синего цвета. Это происходит до того как двигатель прогреется.
  2. Наличие масла на резьбе свечей зажигания или крышке ремня газораспределительного механизма.
  3. Расход моторного масла становится больше необходимого.

Для чего необходимы колпачки

Данные элементы предотвращают проникновение моторного масла в камеру сгорания, а также, плотно прилегая к клапану газораспределительного механизма, не дают возможности маслу попасть под поршень. Другими словами, они «снимают» масло с интенсивно работающего клапана. В том случае, когда маслосъемный колпачок изношен или в плохом состоянии, он не может правильно выполнить свою функцию и предотвратить попадание масла в камеру сгорания, где оно перемешивается с топливом.

Как производится ремонт

Для самостоятельной замены уплотнителей необходимо иметь в наличии:

  • приспособление для того, чтобы демонтировать сальник;
  • устройство для снятия сухариков;
  • пинцет;
  • две плоские отвертки;
  • молоток;
  • гаечные ключи;
  • торцевые головки;
  • трещотку;
  • ветошь;
  • прут из мягкого металла (не больше 8 мм);
  • пассатижи;
  • новые сальники;
  • оправку запрессовки для новых уплотнителей.

    1. Для начала открывается капот, и от аккумулятора отсоединяется клемма со знаком минус.
    2. Затем снимаются высоковольтные провода и выкручиваются свечи.
  1. Извлекается ремень газораспределительного механизма, снимается крышка головки ГБ и зубчатый шкив распределительного вала. Одновременно необходимо следить за шпонкой, чтобы ее не потерять.
  2. Далее откручиваются крепеж задней крышки так, чтобы не повредить прокладку блока и остальные соединения.
  3. Теперь необходимо снять распределительный вал, оставив только втулку.
  4. Затем коленчатый вал нужно поворачивать, пока поршень не остановится в позиции ВМТ, где должна произойти замена уплотнителя. Примечание: чтобы клапан не выпал в цилиндр, необходимо вывернуть свечу, а в разъем вставить прут из материала, который не повредит резьбу (например, из олова).
  5. Сжав клапанную пружину, сухарики можно легко открепить пинцетом. Так же отсоединяются верхняя и нижняя тарелки. Затем с направляющей втулки снимается колпачок, на него устанавливается цанга, и быстрым и точным ударом молотка по ней выдавливается маслосъемный колпачок. Далее все необходимо повторить со вторым клапаном.
  6. Новые сальники (внутреннюю сторону которых заранее нужно смазать моторным маслом) вкладываются в оправу, после чего запрессовываются. И далее можно монтировать пружины и тарелки. Сухарики специальным приспособлением нужно вставить в нижнюю проточку клапана. Затем коленчатый вал поворачивается до тех пор, пока в ВМТ не окажется два цилиндра. Пруток изымается из отверстия для свечей и вставляется в следующее гнездо. Все работы повторяются исключительно в том порядке, в котором были извлечены детали.
  7. Опоры распределительного вала, а также шайбы, регулирующие толкатели, шейки и кулачки необходимо смазать маслом. Примечание: перед тем как произвести укладку опорного сальника, рекомендуется проверить его техническое состояние.
  8. При необходимости осуществляется регулирование зазора между клапанами.
  9. В завершение к аккумулятору присоединяются клеммы, и запускается двигатель. Если работа и установка произведены правильно, то мотор будет работать ровно и без лишних шумов.

Итог можно подвести следующий: заботьтесь о своем автомобиле, своевременно проверяйте его, чтобы вовремя отследить все неисправности и устранить их, и он будет служить вам долгое время.

Доверься спецам: сколько стоит замена штатных маслосъемных колпачков на СТО?

По традиции первым шагом при устранении дефекта, связанного с повышенным расходом масла, идет смена уплотнителей клапанов. Только после этого, если должного эффекта не достигнуто, идет очередь маслосъемных колец на поршнях и далее по списку. Многие автолюбители считают, что первый этап ремонта не сложнее, чем установка тросика сцепления на ВАЗ 2110 в собственном гараже.

Почему лучше обратиться в сервис?

Правильная реализация всех этапов работы подразумевает наличие нескольких факторов:

  • Досконально разбираться в устройстве мотора своего авто.
  • Обладать определенным опытом выполнения слесарных работ.
  • Иметь соответствующий комплект инструмента и оборудования.

Взять, к примеру, устройство для сжимания клапанных пружин – его не всегда можно найти в арсенале даже бывалого автомобилиста. Поэтому вопрос, сколько стоит замена неисправных маслосъемных колпачков, довольно популярен среди автовладельцев

Особенно важно учесть момент, когда ремонт выполняется автослесарем с низкой квалификацией или кустарным методом. В этом случае сальники могут потерять свои свойства еще на стадии установки. Преимущества специализированного автосервиса с солидной репутацией заключаются в следующем:

Преимущества специализированного автосервиса с солидной репутацией заключаются в следующем:

  • Качественное выполнение ремонтного процесса.
  • Современное оснащение и инструментарий.
  • Полный технологический комплекс выполняемых работ на любом виде авто.
  • Сжатые сроки выполнения, не влияющие на качество ремонта.
  • Предоставление гарантийных обязательств.

В случае возникновения непредвиденных обстоятельств мастера сервисного центра способны провести диагностику и реализовать следующий этап работ. При использовании специализированного оборудования СТО исключается распространенная проблема «сползания» уплотнителей с направляющей клапанной втулки.

Ориентировочные цены за смену сальников клапанов

Ценник за ремонтные работы зависит от модели автомашины и технологических нюансов. К примеру, цена за установку новых уплотнителей без съема головки блока цилиндров несколько меньше, чем аналогичная операция с демонтажем ГБЦ. Это вполне закономерно, так как трудозатраты по реализации съема головки блока цилиндров намного больше.

Автомобилю, имеющему солидный пробег, имеет смысл снять ГБЦ и притереть или поменять клапаны. Также рекомендуется провести дефектовку распредвалов и других элементов силового агрегата

Владельцам дорогих престижных иномарок стоит сразу принять во внимание, что стоимость замены неисправных маслосъемных колпачков на таких моделях намного дороже, чем, например, на Lada Vesta или на Renault Logan. По маркам авто в автосервисах за подобный ремонт средняя цена составляет:

  • ВАЗ 2101-07 – 1500 рублей.
  • Нива и Нива Шевроле – 1750 рублей.
  • Иномарки в зависимости от сложности – 3500-12000 рублей.
  • Мотор 8 клапанов – 1500 рублей.
  • Мотор 16 клапанов – 4500 рублей.

Представленные цифры далеко не предельны. Если старенькую «десятку» можно восстановить за 1500-2000 рублей, то владельцу Audi TT придется выложить около 60 000. Замена сальников клапанов со съемом ГБЦ на моторах М54, М52, М56, М50 от BMW обойдется в сумму до 23 000 рублей. Такая же операция, но без демонтажа головки будет стоить уже 10 000 рублей. В любом случае цена за работу по смене расходников значительно ниже капремонта двигателя, который может стать итогом халатного отношения к состоянию уплотнителей.

Любой водитель легкового автомобиля с ДВС должен уметь различить признаки износа маслосъемных колпачков, так как в противном случае выработка и затвердевание клапанных сальников чреваты цельным рядом последствий. Если вовремя выявить проблему, то можно без особых проблем приобрести съемник для рассухаривания и произвести замену резинометаллических деталей даже без снятия головки.

Неисправности маслосъёмных колпачков

Toyota Sera 1.5 турбо 4WD Серафима Бортжурнал MythBusters FHE шатуны

Высокое качество материалов не гарантирует вечную работу сальников клапанов, рано или поздно под действием негативных факторов (высокие температуры, агрессивный химический состав масла и т. д.) происходит незначительный износ регулярного характера, который, в конце концов, приводит к тому, что эти детали больше не могут выполнять свои функции в полной мере. Рабочая поверхность резиновая и со временем структура уплотняется, от чего эластичность теряется, начинают появляться трещины. Длительная эксплуатация и воздействие агрессивной среды с высокими температурами не лучшим образом отражается и на демпферной пружине. В конечном итоге все это приводит к тому, что маслосъёмные колпачки перестают эффективно снимать масло со штоков клапанов, и оно попадает в камеры сгорания.

Когда рекомендуется поменять клапанные сальники

Причины Тонкости
В зависимости от пробега.На практике ресурс маслосъёмных колпачков ВАЗ 2109 с двигателем 8 клапанов редко превышает 100 000 км пробега. После этого эти детали должны меняться, даже если не наблюдается чрезмерного расхода масла.
Если автомобиль длительное время не эксплуатировался.Отсутствие функционирования тоже не лучшим образом скажется на состоянии устройств.
Бывают случаи, когда замена необходима и при преждевременном уменьшении размеров маслосъёмных колпачков.Это не редкость для комплектующих отечественного производства.

На то, что необходимо менять сальники, указывают некоторые характерные особенности.

Признаки неисправностей

О том, что эти расходные материалы сильно изношены, свидетельствуют следующие факторы:

  • расход масла увеличился;
  • темный нагар на свечах зажигания;
  • появление сизого дыма выхлопных газов (особенно во время холодного пуска и прогрева).

Появление масложора из-за изношенных маслосъёмных колпачков вполне объяснимо. Ведь моторное масло попадает в камеры сгорания, а не используется по прямому назначению для смазки. В результате сгорания масла с топливом уровень смазки в картере постепенно падает, и автовладельцу приходится постоянно подливать свежее масло.

При сгорании масла выделяются продукты, имеющие синий цвет. Соответственно, в этот же цвет окрашиваются и выхлопные газы. По мере прогрева двигателя масло полностью выгорает, поэтому на горячем двигателе не бывает синего дыма из выхлопной трубы.

Масло, попадающее в камеры цилиндров при сгорании, оседает не только на стенках, поршнях и кольцах, но и на электродах свечей зажигания. Отсюда и чёрный налёт на них.

Причины износа

На холостых оборотах коленвал ВАЗ 2109 вращается со скоростью 800 об/мин, максимальная скорость составляет 4 500–5 000 об/мин. Каждый клапан за отрезок времени одна минуту может совершить от 120 до 1 200 рабочих тактов, т. е. опуститься и подняться. Соответственно, на каждый маслосъёмный колпачок приходится серьезная нагрузка. При этом следует учитывать агрессивную среду, в которой они находятся (высокие температуры, химически агрессивный состав масел, отработанные газы).

По мере эксплуатации каучуковая мягкая часть маслосъёмных колпачков теряет свою первоначальную эластичность. А диаметр рабочих кромок, на которые приходится прижатие, со временем уменьшается. Качество сальников не имеет значения, замена потребуется даже самым хорошим деталям.

Результат работы изношенных маслосъёмных колпачков

При появлении первых признаков износа деталей необходимо незамедлительно диагностировать причины нарушения работы газораспределительного механизма. В том числе проверить состояние клапанных сальников. Опытные автолюбители, знающие устройство двигателя, в курсе способов проверки своими руками. Новичкам же рекомендуется обратиться с этим вопросом к квалифицированным специалистам сервисов по ремонту автомобилей. Эксплуатация силовой установки, где налицо все признаки износа маслосъёмных колпачков, крайне не рекомендуется длительное время.

Последствия эксплуатации двигателя с такими неисправностями бывают не самые приятные:

  • мощность двигателя значительно снижена;
  • нестабильная работа на холостом ходу (глохнет);
  • «плавающие» обороты мотора;
  • снижение компрессии в цилиндрах;
  • закоксованность (нагар на поршнях, свечах зажигания и стенках цилиндров).

Появление характерного нагара – серьезный симптом. Дальнейшая эксплуатация без выявления и устранения причин его появления чревата выходом из строя двигателя и его капитальным (соответственно, дорогостоящим) ремонтом.

Как заменить колпачки на ВАЗ 2107

Слейте примерно два литра охлаждающей жидкости.
Уберите корпус воздушного фильтра и тягу для дроссельной заслонки, если у вас карбюратор.

Снимите крышку клапанов.

Переведите первый цилиндр в режим верхней мертвой точки.

Ослабьте гайку натяжения для цепи.
Снимите крепежный болт шестерни распределительного вала.

Демонтируйте звездочку и цепь, закрепите их с помощью проволоки, чтобы не допустить возможное падение.
Снимите корпус подшипников и рокеры.

Снимите свечи

Чтобы клапан не упал в цилиндр, не забудьте заткнуть отверстие для свечей с помощью оловянного прутика.

С помощью съемника клапанов снимите «сухари».

С помощью отвертки осторожно подцепляем и вынимаем маслосъемный колпачок.

Перед тем как установить новый, не забудьте смазать поверхность штока маслом.

Верните на место пружины и остальные запчасти.
Повторите все описанные операции с каждым цилиндром, устанавливая их в ВМТ.. После проведения всех работ, верните коленвал в исходное состояние, установите корпус подшипников, шестерню распределительного вала и цепь

Остальные элементы устанавливаются в обратной последовательности

После проведения всех работ, верните коленвал в исходное состояние, установите корпус подшипников, шестерню распределительного вала и цепь. Остальные элементы устанавливаются в обратной последовательности.

Замена маслосъемных колпачков клапанов двигателя ВАЗ-21126 Lada Granta

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ рожковый на 13 мм
  • Гаечный ключ рожковый на 17 мм
  • Гаечный ключ накидной прямой на 13 мм
  • Гаечный ключ накидной прямой на 15 мм
  • Вороток под торцевую насадку
  • Насадка шестигранная на вороток на 10 мм
  • Насадка на вороток на 17 мм
  • Домкрат винтовой
  • Балонный ключ
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Шестигранный ключ на 5 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка Torx E8
  • Головка на 8 мм
  • Головка на 10 мм
  • Высокая головка на 16 мм или свечной ключ
  • Воронка
  • Динамометрический ключ​
  • Специальный ключ для поворота натяжного ролика (или съемник стопорных колец)
  • Ключ для фиксации шкива распредвала
  • Нож (или скребок)
  • Штангенциркуль
  • Молоток малый
  • Пинцет (или намагниченная отвертка)
  • Приспособление для сжатия пружин клапанов
  • Приспособление для снятия маслосъемных колпачков (или плоскогубцы)
  • Оправка для установки маслосъемных колпачков (или двенадцатигранная головка)

Детали и расходники:

  • Маслосъемные колпачки (комплект)
  • Герметик-прокладка типа LOCTITE 5910
  • Герметик LOCTITE 574
  • Растворитель типа 646
  • Моторное масло
  • Ветошь

Примечание:

Маслоотражательные колпачки клапанов заменяйте в случае появления сизого дыма из выхлопной трубы при пуске двигателя и в момент перехода двигателя с режима работы под нагрузкой в режим принудительного холостого хода (торможение двигателем), а также при повышенном расходе моторного масла в двигателе, когда видимых снаружи утечек масла не обнаружено.

1. Выполните все работы, необходимые для снятия распределительных валов, как описано здесь.

2. Извлеките из отверстий головки блока цилиндров гидротолкатели клапанов.

3. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки подшипника распределительного вала и зацепив приспособление за этот болт. Сожмите приспособлением пружину клапана и выньте два сухаря из верхней тарелки пружины с помощью пинцета или намагниченной отвертки. Затем снимите приспособление для сжатия пружин клапанов.

Примечание:

Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.

4. Снимите тарелку пружины клапана.

5. Снимите пружину клапана.

6. Спрессуйте маслосъемный колпачок с направляющей втулки клапана.

Примечание:

При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижами. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов. Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предохранить от повреждений рабочую кромку колпачка острыми краями проточек под сухари на стержне клапана.

7. Окуните новый маслосъемный колпачок в моторное масло и вставьте его в оправку.

Примечание:

При отсутствии оправки можно воспользоваться высокой двенадцатигранной инструментальной головкой подходящего размера.

8

Осторожно запрессуйте маслосъемный колпачок до упора

9. Установите пружины и тарелки пружин клапанов.

10. Сжимая пружину клапана приспособлением, установите сухари так, чтобы они встали в проточки стержня клапана.

Примечание:

После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня. Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.

11. Установите гидротолкатель клапана.

12. Аналогично замените маслосъемные колпачки остальных клапанов.

13. Соберите все детали в обратном порядке.

Примечание:

Перед установкой распредвалов не забудьте смазать моторным маслом гидротолкатели и опоры распределительных валов в головке блока, а на поверхность головки блока цилиндров, сопрягаемую с корпусом подшипников распределительных валов, нанесите герметик типа «Локтайт-574», выполняющий роль прокладки крышки головки блока цилиндров.

При сборке не перепутайте валы: на распределительном валу впускных клапанов выполнен отличительный поясок.

Примечание:

После установки всех деталей газораспределительного механизма, не забудьте отрегулировать натажение ремня ГРМ, как указано здесь.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Замена переднего сальника коленвала на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

В автомобиле имеется два сальника коленвала, расположенных на разных концах. Проще снимается передней сальник, с задним немного больше придётся повозится – снимать маховик, потом держатель сальника и только после этого его выбивать и заменять на новый. Мало кто решается на замену сальника сзади – процесс довольно трудоемкий, требует определенных навыков. В нашей сегодняшней статье речь пойдет о переднем, где особых сложностей нет, главное снять шкив коленчатого вала и достать сальник из крышки масляного насоса.

Примечание! Вам понадобятся следующие инструменты: отвёртки, различного рода ключи, накидные головки, вороток, немного моторного масла, залитого в двигатель вашего автомобиля.

Месторасположение переднего сальника

Он находится за шкивом коленвала, а данный шкив спрятан за шкивом генератора (указан красной стрелкой).Ооба шкива крепятся за счёт одного большого и длинного болта, держащего их в центре. После выкручивания данного болта и снятия обоих шкивов, вы с легкостью увидите сальник. На маленькой фотографии чуть ниже он указан стрелкой.

Когда необходимо менять сальник?

Основная и единственная причина замены – сальник потёк. Давайте разберем, почему таоке происходит:

  • сальник попросту порвался;
  • в силу времени резина приходит в негодность и начинает трескаться;
  • выдавливание сальника из посадочного места.

Последнее случается редко, но все же имейте в виду, в этом случае он 100% подлежит замене на новый, т.к. после выдавливания он сильно деформируется об шкивы и повторной установки подлежать не будет. Происходит вдавливание из-за избыточного давления в системе смазки. Следите внимательно за лампой давления масла на приборной панели, не эксплуатируйте автомобиль со светящейся лампочкой (обозначена на нижнем фото), вероятно она сигнализирует об избыточном либо недостаточном давлении в системе смазки.

Примечание! Распознать течь именно переднего сальника не легко, придётся обследовать на ощупь, особенно в месте расположения сальника. Возьмите фонарик, заведите автомобиль и смотрите в место нахождения сальника, нет ли следов подтёков. Как правило, изношенный сальник даёт течь масла во время работы двигателя, главное хорошо присмотреться и заметить неполадку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
