Меняем лампочку ближнего света на Митсубиси Лансер 10

Как установить ангельские глазки в фары лансера 10

Перед тем, как начать устанавливать ангельские глазки, нужно провести процедуру снятие фары лансера 10. Сначала необходимо снять фару с закрепляющего механизма. Дальше нужно разобрать и отделить крепление от ближнего света. Нагреваем шов до момента расплавления герметика и открытия стекла. Делать это не сложно. Необходимо найти ящик в 2.5 раза больше фары и нагревать воздух с помощью обычного фена. Фен нельзя направлять на фару так, как она деформируется от температуры.  Ножом убираем оставшийся герметик или применив растворитель.

Проводим очистку фары от мусора, не дотрагиваясь до отражателей, чтобы не оставлять следы от рук. Далее на стекло необходимо нанести клей и начать приклеивать ангельские глазки.

Перед созданием ангельских глазок, нужно определится с расцветкой. Нужно делать под окрас автомобиля. На темный окрас кузова автомобилей устанавливают белые ангельские глазки, на светлые тона синие и диодного цвета. Также есть вариант покрасить весь бленд краской в темный цвет, но это для светлых автомобилей. Важный элемент крепления”ангельских глазок”, светящаяся диодная сторона должна находится поверх клеющей стороны. Вся проводка должна быть убрана в насечку у фары.

Эти фары продаются, но не стоит брать китайскую подделку. Многие задают вопрос, сколько стоит аутлендер xl и Evo за комплект. Каждый комплект для двух разных марок стоит от 2 200 рублей.

Головная оптика с ксеноном

Не секрет, что криво настроенные газоразрядные источники освещения сильно ослепляют встречных водителей, что создаёт на дороге аварийную ситуацию. Поэтому законом предусмотрено наказывать хозяев, автомобиль которых «сияет» на дороге, как новогодняя ёлка.

С другой стороны, прямого указа об установке xenon нет ни в перечне ПДД, ни в КоАП. Последнее разъяснение по поводу ксеноновых фар было выдвинуто семь лет назад. С тех пор никаких изменений не произошло. Вот что там написано: газоразрядные лампочки должны применяться в фонарях класса DC, DR, DCR. Инсталляция xenon в другие типы фонарей переступает каноны безопасного движения, ведёт к дисгармонии режимов функционирования внешнего автомобильного освещения и влечёт за собой юридическое нарушение.

  • инсталляция фонарей красного цвета;
  • монтаж элементов, режим функционирования которых не соответствует ПДД;
  • установка оптики, не отвечающей ГОСТу.

В ПДД чёрным по белому указано, что обнаружение факта инсталляции оптики, не соответствующей требованиям законодательства, ведёт к возбуждению иска о нарушении. Инспекция составляет документ, согласно которому автовладельца лишают водительского удостоверения сроком до года. Таким образом, инспектор ГИБДД имеет несколько возможностей лишить водителя прав, если последний самовольно поставил ксеноновый блок и неправильно его отрегулировал.

Ксенон блок розжига

В передние фары автомобиля Мицубиси Лансер 10 устанавливать xenon разрешается. Модель подбирается по цоколю лампы. Только ставить нужно грамотно, с обманками, чтобы не возникало проблем с бортовым компьютером, опрашивающим работоспособность штатной оптики.

Варианты ксенонаЦена ксенона
Ксенон Mitsubishi Lancer 10, в ближний светот 3 500 руб.
Ксенон Mitsubishi Lancer 10, в дальний светот 3 500 руб.
Ксенон Mitsubishi Lancer 10, в ПТФот 4 500 руб.
Ксенон CAN Mitsubishi Lancer 10, с обманкойот 3 500 руб.
Биксенон Mitsubishi Lancer 10от 5 000 руб.
Биксенон CAN Mitsubishi Lancer 10 с обманкойот 6 000 руб.
Лампа ксенон Mitsubishi Lancer 10от 1 000 руб.
Лампа биксенон Mitsubishi Lancer 10от 1 200 руб.
Блок розжига ксенона Mitsubishi Lancer 10от 1 000 руб.
Линзы ксенон Mitsubishi Lancer 10, с глазками и безот 4 500 руб.

Те же положения касаются и ПТФ. «Ксенон», если он не согласуется с автомобильной схемой, устанавливать запрещено. Взыскание за это правонарушение такое же.

Xenon разрешено монтировать в ПТФ, если обозначения фар:

  • DC – тогда лампочки можно устанавливать для ближнего света;
  • DR – дальний свет;
  • DCR – в обоих режимах.

В ПТФ ксенон также подбирается по особым правилам. Непременно следует монтировать влагостойкий xenon, чтобы обезопасить лампочки от попадания воды, соли и грязи (противотуманные фары устанавливаются сравнительно ниже остальной оптики). Заурядный блок розжига не выдержит таких нагрузок.

«Ксенон» на Лансер 10 ставится в двух случаях: если вышел из строя штатный блок, и если работа галогеновых ламп не удовлетворяет.

ПТФ Лансер 10

В случае отсутствия на Lancer 10 штатного ксенонового блока, можно установить его, получив разрешение в ГИБДД. Оттуда направят в специализированную организацию, которая занимается лицензионной программой по внесению изменений в конструкцию автомобиля.

Комплекты ксенонаОписаниеПримерная стоимость, руб.
Ксенон MTF-Light + PhilipsMTF-Light Slim XPU с лампами Philips HB4/9006 (4300K) — это комплект ксенона, обладающий повышенной яркостью. В комплекте есть тонкие блоки розжига со встроенным процессором XPU, отвечающим за оптимизацию работы системы. Цоколь НВ4/9006, без встроенной обманки, цвет теплый белый. Производство – Китай.7500
Ксенон MTF-Light 50WКомплект ксенона MTF-Light 50W с обманками H1 (5000K) освещает дорогу чистейшим белым светом. Лампы разжигаются достаточно быстро даже в мороз. В комплекте есть всё необходимое для установки ксенона на машину — тонкие блоки розжига, крепления и специальные монтажные элементы. Цоколь – Н1. Цвет – чистый белый. Производство – Ю. Корея.5500
Sho-Me H1Красивый тёплый белый ксенон с яркостью 2800 лм, имитирующий дневное освещение. Лампы разжигаются достаточно быстро даже в мороз. В комплекте можно найти всё необходимое для монтажа ксеноновых ламп в фары — стандартные блоки розжига, крепления и другие монтажные элементы. Цоколь – H1; Встроенная обманка – Нет; Форм-фактор блока розжига – стандартный; Оттенок цвета – теплый белый; Страна производства – Китай.2500

Установка ксенона — фотоотчет

Установка ксенона — фотоотчет

#1 Сообщение Shark » Вт фев 26, 2008 3:00 pm

Прежде чем установить блоки розжига очень долго искал наиболее удобное и максимально влагонедоступное место. Кто-то писал, что как штатное место — это за бампером, но после осмотра бампера изнутри после езды по дождливой погоде я увидел, что по 90% поверхности бампера вода ручьем льет. Как оптимальное расположение я выбрал как и Витя места под капотом.

Блок розжига с левой стороны я закрепил около блока предохранителей. Просверлил 2 отверстия и немного отогнул планку ребра жесткости для того, чтобы ровнее встал блок к металлу и прикрутил саморезами из установочного комплекта. Реле левого блока я закрепил около аккумулятора под крышкой, закрывающей радиатор ближе к фаре — там удобное местечко и отверстие имеется, причем этот коробочек защищен от прямого теплового воздействия радиатора металлической перегородкой.

От влаги сами блоки защищены очень хорошо — все наглухо закрыто + я поставил резинки между фарой и капотом и напрямую влага туда не летит даже при бесконтактной мойке.

Также еще можно закрепить релюшку около аккума как на рисунке показано, но там влага бывает чаще, поэтому я его решил спрятать:

Далее вставил лампу и подсоединил проводку

Внимание! Штатный разъем под лампочку у Лансера не соответствует по полярности некоторым ксеноновым лампам, и если при включении фар лампа не зажглась — просто следует сменить полярность штатного разъема. Штатный разъем позволяет воткнуть в него проводку лампы наоборот и все плотно соединится, просто защелка не будет использована. Правая сторона:

Правая сторона:

Здесь я по полной программе использовал штатные крепления для бачка гидравлической жидкости ГУР, так как у меня электроусилитель. потребовались лишь две полоски жестянки , чтобы хорошо закрепить:

Соединение проводки: В моем случае соединяются 4 позиции: 1. блок розжига-лампа 2. реле-лампа + 3. реле-лампа — 4. штатный разъем питания лампочки-лампа

Штатный разъем-лампа.

Результат:

Светит 6000 к отлично, с легким голубовато-сиреневатым оттненком как белые светодиоды. Освещаемость отличная — теперь дальний вообще почти не нужен. Выложил за это 5000р., хотя можно было найти подобное дешевле, но я не стал забивать мозги где искать. просто приспичило и все.

Какая лампа установлена в ближнем свете Лансер 10

Ближний свет автомобиля Mitsubishi Lancer реализован двумя галогеновыми лампами HB4. Их мощность составляет 51 Вт. Как правило, с завода-изготовителя автомобили идут с осветительными приборами фирмы Sulvania, однако, большинство автовладельцев не устраивает яркость таких ламп. Они меняют их на другие модели, используя как галогеновые, так и светодиодные или ксеноновые образцы.

Стандартные лампы для lancer x

Перечень стандартных ламп, используемых в качестве ближнего света автомобилей Мицубиси Лансер 10, может занять очень много места. Наиболее популярные модели:

  • Koito WhiteBeam III;
  • Osram Night Breaker Unlimited +110%;
  • GE HB4-12-51 (General Electric);
  • MTF-Light Vanadium;
  • Philips CrystalVision;
  • Bosch HB4 Pure Light.

Это лишь краткий перечень наиболее распространенных моделей. Рекомендуется выбирать продукцию наиболее известных и надежных фирм, чтобы не оказаться в пути без освещения.

Лампы с увеличенной яркостью для Лансер 10

Лампочки с увеличенной яркостью светового потока обеспечивают лучшую видимость, но обладают меньшим сроком службы. Чаще всего выбирают следующие модели:

  • OSRAM HB4-12-51 +110% (P22d) NIGHT BREAKER UNLIMITED;
  • MTF-Light Aurum HB4/9006;
  • SVS White 5000K Ver.2;
  • Philips WhiteVision (+60%).

LED лампы для Лансер 10

Нередко автолюбители меняют штатные лампы на более яркие LED-светильники. Они обладают большим сроком службы, не расходуют заряд аккумуляторов. Ассортимент подобных устройств весьма широк, есть модели с разной степенью яркости и оттенком свечения. Популярные модели:

  • OSRAM LEDriving HL HB4 — 9506CW;
  • HB3/HB4 Philips X-Treme Ultinon — 11005XUW2;
  • Optima LED Ultra Control HB4 (9006) 4800K 9-36V (UC-HB4).

Необходимо помнить, что установка нештатных моделей ламп в фары Мицубиси Лансер является нарушением правил и может повлечь за собой серьезные санкции вплоть до лишения прав. Это надо иметь в виду, принимая решение оборудовать свой x Lancer светодиодным ближним светом.

Как заменить лампу ближнего света на mitsubishi lancer x

Замена ламп ближнего света на Лансере 10 не составит труда даже для новичка. Они установлены ближе к крыльям автомобиля. Открыв капот, их несложно нащупать рукой. Светильник берут за колодку и поворачивают на пол оборота против часовой стрелки, после чего вынимают его из гнезда.

Колодку отделяют от цоколя, нажав на специальный фиксатор. После этого остается только взять новую лампу, вставить в разъем и установить ее на место перегоревшей, действуя в обратном порядке. Рекомендуется менять лампы парами, а не по одной, так как они подбираются по уровню яркости и прочим параметрам.

Проверка света фар

Регулировка фар начинается с предварительной проверки правильности свечения света. Выполнять данную процедуру рекомендуется в следующей последовательности:

    • Установить автомобиль напротив гладкой стены на расстоянии 7,62 метра.
    • Разместить на стене заранее подготовленный экран.

      Заранее подготовленный экран на стене

    • Качнуть автомобиль, чтобы пружины самоустановились.
    • Перевести переключатель коррекции фар в положение «0». Место расположения переключателя коррекции фар

      Установка переключателя коррекции фар в положение «0»

    • Произвести включение ближнего света, как показано на фото ниже.
    • Пучки света фар должны соответствовать изображению ниже. В противном случае потребуется отрегулировать их.

      Свет нормально отрегулированных фар

      None Для того, что бы откорректировать свет фар на митсубиси лансер 10 своими руками  необходимо выполнить нижеприведенные действия:

    • Открыть капот.
    • Вращая болт «А» при помощи крестовой отвертки, отрегулировать свет по горизонтали.
    • Регулировка по вертикали осуществляется при помощи болта «Б». Вращать его можно как с помощью крестовой отвертки, так и с использованием ключа на «10». Расположение регулировочных болтов

      Осуществление регулировки с помощью крестовой отвертки

    • Проверить расположение света фар.
    • Если есть необходимость регулировки противотуманных фар, то необходимо подъехать на автомобиле поближе к повешенному полотну, чтобы расстояние составляло 3 метра.
    • Регулировка возможна только по вертикали. Для этого имеется специальное отверстие в накладке около фары.

      Отверстие для осуществления регулировки противотуманной фары

    • Свет от противотуманных фар должен проходить на 6 сантиметров ниже относительно линии, обозначенной «4».

      Процесс регулировки света противотуманки

    В случае возникновения проблем с регулировкой света фар lancer x, необходимо посмотреть видео об этом. Выезд на дорогу с не отрегулированным светом не только создаст дискомфорт водителям встречного движения, но и повысит опасность попадания в дорожно-транспортное происшествие. Поэтому затягивать с корректировкой не стоит, тем более ее  не сложно выполнить своими руками.

Засвечивание водителей со встречной полосы движения или недостаточное освещение дороги требуют вмешательство автовладельца в регулировку фар его автомобиля. Выполнить данную операцию самостоятельно не сложно, однако потребуется наличие ровной стены и полотна со специальной разметкой.

Какие лампы используются во внешнем освещении автомобиля Лансер 9

Итак, внешнее освещение этого автомобиля принято делить на передние и задние световые приборы. Благодаря головной оптике и задним фонарям в разы повышается комфорт управления транспортным средством и характеристики безопасности. Если владелец Митсубиси Лансер 9 фары устанавливает правильно, то в самую темную ночь, он может без опаски отправляться в путь.

Митсубиси Лансер 9 противотуманные фары и другие внешние осветительные приборы

Передняя оптика Lancer 9 состоит из фонарей дальнего и ближнего света, «габариток», передних указателей поворота с боковыми повторителями и «противотуманок».

  1. Штатно в качестве лампочек в основных фонарях передней оптики применяются светодиоды H4 мощностью 55 или 60 ватт.
  2. Для габаритных огней предусмотрены бесцокольные приборы с прозрачной колбой, имеющие различную мощность (до 5 ватт).
  3. Та же разновидность осветительных приборов, только более мощная (21 ватт) и с янтарной колбой применяется в качестве передних указателей поворота. Что касается боковых повторителей, то и здесь ставятся лампочки на 5 ватт, но с желтой колбой.
  4. В качестве освещения противотуманных огней применяются автомобильные H3, обеспечивающие максимальный обзор для водителя при сложных погодных условиях.
  5. Задняя оптика помимо основных фонарей состоит из основных «стопов» и «стопов» верхнего расположения, одной противотуманной фары (расположена со стороны водителя), «габариток», лампочки подсветки номера, фары заднего хода и указателей поворота.

Место примененияКаталожный номерТип лампыМощность, Вт
Стоп-сигнал верхнего расположенияMitsubishi MS820026W21W21
Задний противотуманный фонарь (только со стороны водителя)Mitsubishi MS820026W21W21
Фонари подсветки регистрационного знакаMitsubishi MS820090W5W5
Фонарь заднего ходаMitsubishi MS820078W21W21
Задние габаритные огниMitsubishi MS820090W5W5
Задние указатели поворота (Седан)Mitsubishi MS820050WY21W21
Задние указатели поворота (Универсал)PY21W21
Стоп-сигнал и задний габаритный огоньMitsubishi MS820027W21/5W

H3

Это галогенки, которые уже давно вытеснили обычные энергозатратные лампы накаливания. При этом стоят они немногим дороже, зато по производительности способны выдавать не меньше 30 процентов добавочной яркости. Управлять автомобилем, оснащенным H3, значительно комфортнее и безопаснее.

H3 в противотуманные фары Mitsubishi Lancer 9

Основное отличие H3 от обычных ламп накаливания заключается в конструкции полости. Внутри «галогенка» заполнена газом – либо парами йода, либо брома. Такое решение способно увеличить световой поток прибора.

На Митсубиси Лансер 9 галогеновые H3 используются только в качестве ПТО. Что касается основного света, то производители уже перешли на более современный и производительный вариант – ксенон H4.

H4

Такие лампочки оснащены внутренним устройством вентиляции и диодами ближнего/дальнего света. По своей конструкции H4 частично похож на галоген, но качественно отличается от него во многом.

Ксенон H4 должен быть обязательно оснащен радиатором охлаждения, иначе гореть как надо, он, в прямом смысле, не будет.

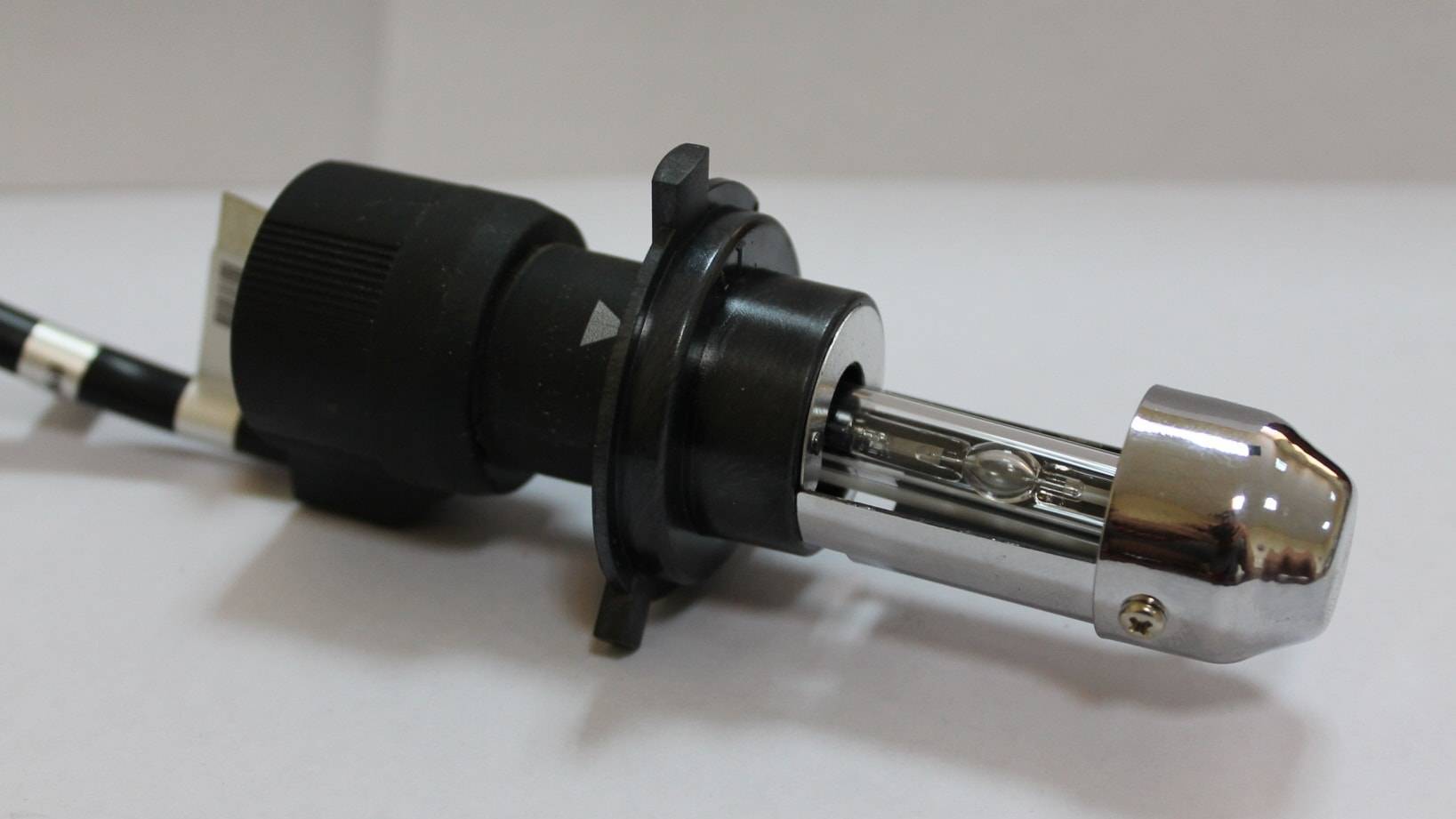

Лампочка H4

Принцип действия H4 выражается в следующем. В режиме дальнего света, это формирование увеличенного светового пучка (наподобие обычного прожектора), а в режиме ближнего – отсеивание части светового потока.

Современные H4 обладают множеством преимуществ перед обычными галогеновыми лампами. В частности, это касается значительно меньшего энергопотребления, довольно высоким ресурсом, большей надежностью, высокой мощностью (до 3600 Лм) и более приятным и не напрягающим цветом потока (как правило, белым или синим).

Несмотря на все это, эксперты все-таки советуют доработать головную оптику Lancer 9, путем установки ходовых огней. Подробнее о модернизации и ее необходимости читайте здесь.

Замена ламп

Заменить лампы в фарах девятого Лансера не сложно, это вполне по силам автолюбителю даже без опыта ремонта, однако, в сервисах за эту процедуру берут до 300 рублей, что, конечно, очень дорого. Но владельцы подобных автомобилей редко обращаются на СТО по поводу такой ерунды, и проводят такое обслуживание сами за 10 минут.

Ближний/Дальний свет

Так за ближний и дальний свет в нашем авто отвечает один и тот же светоэлемент, то процедура с одной стороны упрощается — менять нужно всего один элемент, с другой, если перегорит только нить ближнего, лампу все равно менять. Порядок таков:

  • Выключаем свет, открываем капот;
  • с обратной стороны блока находим провода, которые идут к фаре и отключаем клемму просто потянув ее в сторону салона;
  • снимаем резиновый пыльник, который защищает внутреннее пространство фары от попадания влаги и пыли;
  • находим скобу, которая держит цоколь и отгибаем ее;
  • вынимаем элемент;
  • новую устанавливаем в обратном порядке.

Для более удобного доступа к левой передней фаре понадобится снять аккумулятор.

Замена ламп в передних указателях поворота и габаритах

  • Отсоединяем клемму;
  • поворачиваем патрон по часовой стрелке и вынимаем его;
  • вытаскиваем лампу из патрона и меняем ее.

В переднем повторителе указателя поворота на крыле

  • Берем повторитель и поддеваем его со стороны задней части авто, стараясь сдвинуть вперед и вынимаем из посадочного места на крыле;
  • Вынимаем патрон из корпуса;
  • Меняем лампу.

В задних фарах

В корпусе задней фары Митсубиси Лансер 9 установлено несколько ламп: габаритного света, стоп-сигнала, поворотника, заднего хода. Заменить их можно на этом автомобиле только после снятия фары. Снимается он очень просто. Для этого нужно открыть багажник и открутить два болта крепления с внутренней стороны фонаря, а затем аккуратно вытянуть его. После этого отсоединяем провода и полностью снимаем фонарь.

Процесс замены лампочек в заднем фонаре такой же как в передних: нужно повернуть патрон, вынуть его и заменить элемент. После окончания работы нужно проверить надежность крепления патронов, присутствие пыльников на своих местах подключение клемм питания. После этого включить зажигание и проверить работу светотехники.

Как заменить лампу ближнего света на Митсубиши Лансер 9

В Mitsubishi Lancer 9 устанавливаются лампы H4 12v 60/55W. То есть в одной лампе сразу и ближний и дальний свет. Для замены ламп не потребуется помощь специалиста или услуг автосервиса. Замену можно произвести и самостоятельно, с помощью нашей инструкции.

Какие лампы выбрать для замены

От выбора ламп зависит и яркость освещения. Если света стандартных ламп вам не достаточно, можно установить более яркие лампы от +30% света до +150%.

Такие лампы будут освещать дорогу лучше, однако и ресурс у них меньше чем у стандартных ламп.

Можно установить лампы с увеличенным сроком службы — они будут служить долго, однако свет от них не такой яркий, как от ламп с увеличенной яркостью.

  • PHILIPS H4-12-60/55 +30% Vision P-12342PR от 140 руб Германия
  • OSRAM H4-12-60/55 64193 от 140 руб Германия
  • NARVA H4-12-60/55 48881C1 от 100 руб Германия
  • BOSCH H4-12-60/55 Pure Light 1987302041 от 130 руб Германия
  • KOITO H4-12-60/55 Вт 0456E от 220 руб Япония
  • General Electric H4-12-60/55 50440U от 120 руб Венгрия
  • AYWIparts H4-12-60/55 AW1910002 от 90 руб Корея
  • MTF H4-12-60/55 +30% Standard Long Life x4 HS1204 от 150 руб Корея

Лампы с увеличенной яркостью

  • OSRAM H4-12-60/55 +130% NIGHT BREAKER LASER набор от 1300 руб Германия
  • PHILIPS H4-12-60/55 +130% X-TREME VISION 3700К набор 12342XV+S2 от 1000 руб Германия
  • ДиаЛУЧ H4-12- 60/55 +90% Megalight Ultra PRIME набор 12604 PRMU от 600 руб Корея
  • AVS H4-12-60/55 +110% 3700К Sirius Night Way набор A78949S от 500 руб Китай
  • BOSCH H4-12-60/55 +90% 1987301074 набор от 900 руб Германия

Помимо указанных выше ламп можно установить и другие. К примеру лампы с синей колбой дают белый свет как у ксенона, однако освещают дорогу они намного хуже. Так же есть всепогодные лампы, они светят желтым светом 2500-3000 кельвин.

Снятие передних фар на Лансер 9

Как самостоятельно заменить ламы ближнего/дальнего света

Итак, открываем капот и приступаем к замене ламп. Для начала необходимо отсоединить штекер колодку от лампы.

Далее аккуратно снимаем резиновую крышку с фары.

Теперь нам остается лишь отвести в сторону металлическую защелку и вытащить старую лампу.

Устанавливаем новую лампу и производим сборку в обратной последовательности.

При установке новых ламп за колбу трогать лампы нельзя!

После установки ламп регулировка фар не требуется, так как мы лишь меняем лампы, не трогая регулировочные винты.

Демонтаж фар

Перед началом работы отключите от аккумуляторной батареи минусовую клемму. Приготовьте компоненты на замену и стандартный набор инструментов

Особое внимание нужно уделить отвертке с плоским жалом, с помощью которой мы будем отщелкивать крепления

Снимаем переднюю фару

Начнем с правой пары. На Mitsubishi Lancer фара крепится всего четырьмя болтами, но есть одна проблема: одно из креплений находится под передним бампером, поэтому без снятия обвеса провести работу не получится.
Когда вы сняли бампер, сразу открутите болт сбоку, который посажен в ушко. Остальные 3 болта крепят фару к кузову автомобиля, поэтому с ними проблем не будет.
Теперь медленно тянем фару на себя, пока она не выйдет из клипсы, вы услышите соответствующий щелчок. Переходим к верхнему фиксатору фары. Здесь нужно поддеть пластик, пока корпус фары не выйдет из фиксатора.
Если вы снимаете правую фару, то для удобства рекомендуется демонтировать бачок, просто потяните его вверх. Отлично, мы получили доступ к проводам. Разъединяем проводку, здесь все просто, так как к фаре идут всего два разъема. Правая фара теперь полностью отсоединена от кузова.
Чтобы снять переднюю фару на Лансере с левой стороны, вам понадобиться открутить несколько болтов

Обратите внимание, что в верхней части блок прикреплен при помощи самореза. Выкручиваем его крестовой отверткой и движемся дальше.
Вот мы и демонтировали оптику

Чтобы добрать до фонарей (касается и левой, и правой фары), необходимо отщелкнуть клипсу и по периметру открутить болты.
При помощи строительного фена необходимо прогреть места соединения, чтобы разъединить фару. Готово, снятие передней фары завершено. Теперь вы можете заменить отдельные огни или полностью поменять переднюю оптику.

Снимаем задний фонарь

  1. Чтобы получить доступ к стоп-сигналу, поворотнику и габариту необходимо поднять крышку багажника и открутить два крепления, которые расположены прямо под амортизаторами багажника.
  2. Отсоединяем лампу, аккуратно потянув на себя. С левой стороны она крепится на саморезах, которые мы уже выкрутили. Что касается правой части, то там лампа просто заведена в корпус. Приложив небольшое усилие, вы сможете отсоединить оптику, после чего она будет держаться только на проводах.
  3. Снятие задней фары завершено, теперь у вас есть доступ ко всем огням. Достаньте нужный элемент и замените его на новый. Тяните проводку на себя, пока лампочка не выйдет из пазов. После этого ее можно вытащить.
  4. Установка нового фонаря проходит по такой же схеме.
  5. Осталось установить лампу на прежнее место и закрепить саморезами. Работа завершена.

Электрооборудование и освещение

  1. Автомобили Митсубиси Лансер оборудованы блок-фарами головного света, в которых объединены ближний и дальний, лампы поворота и габариты.

Лампа ближнего света Митсубиси Лансер 10 расположена в блок-фаре ближе к крылу автомобиля

  1. Для включения первого предназначен переключатель наружного освещения, второго – реле, размещенное в монтажном блоке, когда включен ближний свет. (См. также статью Реле противотуманных фар ВАЗ 2110: особенности.)
  2. Последний также можно включать на короткое время переключателем фар, даже когда не включено наружное освещение транспортного средства.
  3. В автомобиле имеется также электрокорректор, позволяя водителю со своего места регулировать световой пучок по высоте, когда машина загружена.

Совет: если фары, например, в КИА, стали плохо освещать дорогу и при включении поворота на табло начинает моргать лампа габаритного света, проверьте контакт «массы» с кузовом ТС.

Лампа ближнего света Митсубиси Лансер10 расположена в блок-фаре ближе к крылу автомобиля

  1. Рекомендуем периодически заменять лампы в блок-фаре, так как со временем стеклянные колбы от эксплуатации начинают мутнеть, в результате чего видимость впереди ТС сильно снижается.
  2. При этом не стоит идти за модой и устанавливать псевдоксенон, от которого фары светятся приятным голубоватым светом. Если уж монтировать, только штатный, цена которого значительно отличается от китайских подделок.

Замена

Почему не включается ближний свет Митсубиси Лансер 9 или 10, когда нужно заменять старые лампы новыми, какие неисправности электропроводки или освещения этому могут способствовать:

Замена лампы ближнего света Лансер 9 отличается от демонтажа на лансер 10

В Митсубиси Лансер применяют следующие лампы:

  • ближний – HB4 на 51 Вт,
  • дальний – HB3 60 Вт.

Процесс

Инструкция для замены ближнего света состоит из таких этапов:

  1. Поднимите капот и плотно зафиксируйте его с помощью специальной планки.
  2. Снимите «минусовую» клемму с АКБ, чтобы во время работы не произошли непредвиденные ситуации.

Лампы ближнего света Lancer X имеют маркировку HB4 51 W 12 V

  1. Демонтируйте блок-фару с автомобиля, для чего вам потребуется ключ рожковый на «10» и отвертка. Предварительно вам придется отсоединить от кузова передний бампер с помощью торцевых ключей на «10» и «12», а также отверток с плоским или фигурным лезвием.
  2. Отсоедините от цоколя лампы колодку, с подходящими к ней соответствующими проводами. Для этого на ней есть специальный фиксатор, который вам следует нажать.
  3. Снимите колодку с лампы, потянув на себя.
  4. Возьмите за цоколь и поверните его влево.

Двухнитевая лампочка ближнего света Лансер 9 с цоколем HB4

Совет: ослабьте фиксатор с помощью отвертки на один оборот, если повернуть цоколь не получается.

  1. Вытащите перегоревшую лампу за цоколь и установите на ее место новую, не прикасаясь руками к ее колбе, чтобы она не помутнела.

Второй способ

В этом случае не придется разбирать бампер и снимать блок-фару с кузова.

Все останется на своих местах, хотя визуально вы и не будете видеть лампочку, но сможете ее нащупать и снять.

  1. Приобретите набор из двух ламп ближнего света с цоколем HB4 на 12 Вольт и 51 Ватт.
  2. Вам нужно поднять капот, потянув за лапку изнутри салона, расположенную слева от водителя рядом с передней правой дверью. Затем отведите в сторону крючок над решеткой радиатора и, подняв, закрепите специальным держателем.
  3. Начнем с замены правой лампы, для чего удалите сначала со штатного места бачок омывателя.

Совет: добраться до гнезда лампочки несколько сложновато, поэтому снимите с себя верхнюю одежду.

  1. Нащупайте колодку с проводами, заведя руку под верхнюю панель кузова. Нажмите на ее фиксатор и вытащите.

Как происходит замена лампочки ближнего света Лансер 9 или 10 без демонтажа блок-фары

  1. Возьмите рукой за цоколь лампы и поверните ее влево, чтобы она вышла из зацепления. Учтите, что так ее можно вытащить только в том случае, когда фиксатор прижимает ее не сильно.
  2. Установите на место перегоревшей новую, стараясь не дотрагиваться стеклянной колбой за элементы транспортного средства. Поверните ее вправо до щелчка.
  3. Поставьте на место колодку с проводами и бачок омывателя.
  4. С левой стороны все происходит аналогично (бачка омывателя там нет).
  5. После ремонта проверьте работоспособность фар.

Габаритные

Габаритные лампочки часто меняют на светодиодные, так как галогенные способствуют нагреванию патрона, из-за чего он может начать плавиться. Лампы габаритные безцокольные, потому их можно просто и легко вытянуть из держателя. Поворачивайте лампочки на 70 градусов.

Как видите, ничего особенно сложного тут нет. Если у вас не получается что-то, то помните, что лучше несколько раз прочесть инструкцию. Никогда не пренебрегайте мерами безопасности, потому что даже то, что кажется вам пустяком, может нанести непоправимый вред вашему здоровью.

Лампы ближнего света испытывают максимальную нагрузку. В условиях города они являются основными приборами головного света, лишь частично уступая первенство при движении на междугородних магистралях. Срок службы светильников ограничен, периодически их приходится менять.

Для неподготовленных людей эта процедура может оказаться сложной, поскольку добраться до светильника непросто, надо знать порядок действий. Рассмотрим, как поменять лампы ближнего света Митсубиси Лансер 10, одной из популярных и распространенных марок автомобилей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
