Меняем лампочки на панели приборов Нива Шевроле своими руками

Замена передних СП

Снимают механизм ЭСП с передней двери для проведения ремонта деталей, или полной его замены. Также снимают электростеклоподъемник, при других ремонтных работах, когда механизм мешает их проведению. Необходим стандартный набор инструментов.

Последовательность проведения работ:

1. Снимаем пластиковую обшивку двери. Тонкой отверткой аккуратно вытягиваем пластиковые заглушки. Откручиваем крестообразные винтики на рамке возле ручки открывания, и три внизу двери на нижнем кармашке и снимаем детали. Выворачиваем два больших винта под заглушкой. Снимаем основную обшивку.
2. Отсоединяем провода от кнопок, нажимая на фиксаторы. Извлекаем включатели из пластикового корпуса.
3. Снимаем динамик.
4. Демонтируем стекло передней двери. Для этого откручиваем болты крепления пластины стекла к планке, болт крепления направляющей двери. Отводим направляющую, вынимаем уплотнитель стекла, извлекаем стекло.
5. Открепляем моторедуктор привода ЭСП от колодки с проводами питания.
6. Вывинчиваем гайки крепления механизма к основанию двери, центральные и нижние гайки.
7. Достаем механизм из дверного отверстия.Осматриваем механизм на наличие повреждений, проводим замену деталей. Далее устанавливаем в обратном порядке отремонтированный электростеклоподъемник, или заменяем новым.

А еще интересно: Где находится реле бензонасоса нива шевроле, его установка и неисправности

Официальный способ

Как видите, тут нет ничего сложного, но при этом нужно производить достаточно много разных действий. Поэтому, простая замена оптики может занять половину рабочего дня.

Стоит немного уделить внимание особенностям установки

. В целом, все производится в обратном порядке. Но, на практике есть один нюанс, способный сильно повлиять на качество освещения. Часто водители, устанавливая фару на место, берутся руками за стекло. Этого делать нельзя. Следы от пальцев значительно ухудшают прозрачность, что отрицательно сказывается на эффективности работы осветительного прибора. Если все же коснулись стекла рукой, после окончания работы обязательно протрите его спиртом.

Модели машин до 2009 года выпуска

Рассматриваемый элемент располагается под рулевой колонкой. Смотреть слева внизу, под панелью приборов

О поломках сообщают предохранители — важно знать, что означает каждый из символов

Расшифровка значений предохранителей и описание

Существуют несколько обозначений, которые нужно уметь расшифровать, чтобы понять, какая проблема возникла (обозначение F):

• проблемный участок связан с лампами освещения, которое позволяет различить номера машины в темноте или приборной панели. Высвечивается в этом случае цифра 1.
• высвечивается 2 — посмотреть требуется также лампу под капотом машины или отвечающую за наличие габаритных огней (для левой стороны): проверить рекомендуется не только сами лампы, но и разъемы, проводку, так как они иногда могут перегорать или оплавляться;
• 3 – внимания требует дальний свет в левой фаре, а также контрольная лампа включения дальнего света;
• 4 — проблема в функционировании может быть связана с работой резервного (8) предохранителя;
• 5 — проблема связана с тем, как функционируют электрические стеклоподъемники передних дверей, а также их реле.
• 6— проблема затрагивает блок управления блокировкой всех имеющихся дверных замков.

Такие значения характерны для моделей 2004, 2005, 2009 годов. Могут применяться обозначения А (5,10, 30 и 15, соответственно).

Что означают индикаторы в Ниве Шевроле ?

В Ниве Шевроле на панели приборов существуют следующие индикаторы, о которых пойдет речь. Для того чтобы наглядно видеть где расположен следующий индикатор, на рисунке показана схема с нумерацией индикаторов.

1. Указатель, который показывает температуру двигателя. Температура указана в градусах Цельсия. Когда стрелка поднимается на красное деление, это говорит о том, что двигатель перегревается, что категорически недопустимо. Поэтому необходимо остановиться, и, не глуша мотор, дать двигателю остыть. Если же вы остановились, и не заглушив мотор, а температура не понижается, следует проверить наличие охлаждающей жидкости в радиаторе и расширительном бачке.
2. Тахометр – прибор, который показывает частоту вращения коленчатого вала двигателя. Цена деления равна 5. Если хотите узнать частоту вращения коленчатого вала, необходимо показания стрелки умножить на 100. Красная зона показывает опасный режим работы двигателя.
3. Лампа, сигнализирует включение левого указателя поворота.
4. Лампа, сигнализирует включение правого поворота. При учащенном мигании этих ламп, говорит о том, что перегорела наружная лампа указателя поворотов.
5. Спидометр – прибор, который показывает скорость движения автомобиля. Максимальная скорость для разных моделей различна, но в данном случае 200 км/ч. Цена деления шкалы 10 км/ч.
6. Указатель, который показывает количество топлива в баке. Датчик электромагнитный, работает при включенном зажигании. Цена деления: 0 – топливо отсутствует, ½ – полбака, 1- полный бак.
7. Контрольная лампа, загорается при минимальном резерве топлива в баке. Когда она горит постоянно, означает что в баке осталось 5 литров топлива.
8. Контрольная лампа, показывает включение габаритных огней на транспортном средстве. Светится лампа зеленым цветом.
9. Сигнальная лампа, сигнализирующая о неисправности тормозной системы автомобиля. Светится красным цветом.
10. Лампа, указывающая включение дальнего света. Светится синим цветом.
11. Кнопка сброса суточного счетчика пройденного пути. Переключением выставляется время и температура в салоне.
12. Дисплей, на котором отображен пройденный путь. Верхние цифры – показывают общий пробег автомобиля, нижние – суточный.
13. Лампа системы управления двигателем. При загорании оранжевым цветом «CHECK ENGINE» не обходимо проверить двигатель. После включения зажигания всегда загорается, но после пуска двигателя гаснет.
14. Аварийная сигнализация.
15. Дисплей, на котором отображается время и температура.
16. Лампа, сигнализирующая о разряде батареи. При постоянном свечении указывает на то, что отсутствует зарядный ток.
17. Лампа включения стоп-сигналов.
18. Лампа, сигнализирующая падение давления масла в двигателе.
19. Резервная лампа. Движение автомобиля запрещено при свечении этой лампы.

На этом краткий обзор панели приборов завершен. Удачи.

Comments are Closed

Как заменить масло в двигателе Нивы Шевроле

Масло в двигатель Нивы Шевроле: как выбирать, на что обратить внимание

Основные 6 недостатков Шевроле Нивы

Про замену тормозной жидкости Нивы Шевроле

Как менять масло в раздатке Нивы Шевроле

Зачем нужен рывковый трос(динамическая стропа)

Интересное видео об автоматических электростеклоподъемниках

Стандартная схема состоит из блока управления, приводного и спускового механизмов. Приводной механизм, или моторедуктор, вращает тросовый барабан, непосредственно поднимая или опуская стекло. Моторедуктор представляет собой цельный блок электродвигателя с червячной передачей, которая обеспечивает вращение только в одном направлении, от червяка колесу. Это предотвращает случайное закрытие окна. Встроенный термобиметаллический предохранитель защищает от перегрузок. 1. Под панелью приборов со стороны водителя расположен монтажный блок. От него питаются устройства.

2. Реле включения стеклоподъемников снижает ток в цепи управления.

3. Кнопки со светодиодной подсветкой, на правой и левой двери, включают механизм подъема стекла.

4. Моторедукторы пассажиркой и водительской двери, создают усилие, которое поднимает и опускает стекло.

5. Замок зажигания подает питание на реле.

По умолчанию стеклоподъемники передней двери на Ниве Шевроле работают только при включенном зажигании. Есть несколько способов подключить ЭСП в обход центрального замка.

Нам понадобится простой инструмент: крестообразная отвертка, тонкая отвертка, кусачки, изолирующая лента. Для замены реле приобретаем простую перемычку, или изготовляем ее самостоятельно.Процесс:1. Перемыкаем силовые ножки реле, которые подают питание на стеклоподъемник. Для этого снимаем защитную пластиковую крышку. Под блоком предохранителей находится от трех до пяти реле.

2. Чтобы определить какое отвечает за стеклоподъемник, включаем зажигание, зажимаем кнопку и вынимаем по очереди каждое реле. На искомом реле стекло перестанет подниматься.

3. Перемыкаем два контакта: 30 и 87. Если приобретена готовая перемычка, рекомендуется, в целях безопасности, ее заизолировать.

4. Устанавливаем реле на прежнее место.

Третий метод — подключение стеклоподъемников к прикуривателю:

1. С пассажирской стороны снимаем нижний клапан торпеды, извлекаем провода прикуривателя.
2. Подсоединяем провод к плюсу прикуривателя.
3. Провод стыкуем с кнопками ЭСП.
4. Подсоединяем собранную конструкцию к черно-белому проводу. Плюс у стеклоподъемников общий, поэтому выбираем любой провод.
5. Убираем предохранитель ЭСП F5. Предохранитель прикуривателя заменяем на 30 А

А еще интересно: Генератор Нива 2121, 21213, 21214: какой установлен, замена

Причины поломок

Причины появления неполадок заключаются в следующем:

1. Повреждение электропроводки внутри системы. Подобная ситуация возникнуть может из-за заводского брака, неправильной эксплуатации или несвоевременной диагностики.
2. Окисление контактов. Процесс окисления запускается сразу после того, как на контакт попадают электролиты или его пары. Утечка вещества возникает из-за трещин, находящихся на крышке АКП или в местах разболтанных токовыводов. Пары появляются из-за постоянного перезаряда батареи или при действии высоких температур (в жару). Следствием становятся проблемы работы в панели приборов. Поломка по такой причине возникает реже всего, поскольку контакты окисляются на протяжении длительного времени. Если периодически их прочищать, можно полностью избавиться от риска такой поломки.
3. Сбой в работе электронного блока управления. Такую проблему могут спровоцировать многие факторы. В число самых распространенных входят следующие: вмешательство в электрику неквалифицированных специалистов, обрыв или замыкание в системе проводки и попадание воды в ЭБУ. При этом неисправность работы может затрагивать и другие системы автомобиля, не только панель приборов.
4. Неправильная установка после снятия. Если панель будет установлена не в том порядке или без учета правил, то проблем с работой устройства не избежать. В таком случае скорее всего придется обратиться к специалисту за квалифицированной помощью.

А еще интересно: Ремонт и замена стеклоподъемников Нива Шевроле, а также способы подключения без зажигания

Инструкция по замене лампочек в приборке Шнивы

Выполните последовательность действий.

• Найдите новые лампочки в необходимом количестве. На машине применяется модель W1,2W.
• Демонтируйте приборную панель.
• Снимите заднюю панель агрегата, чтобы добраться до платы.

• На фото выше представлена задняя часть схемы, где белые пластиковые детали – патроны лампочек.

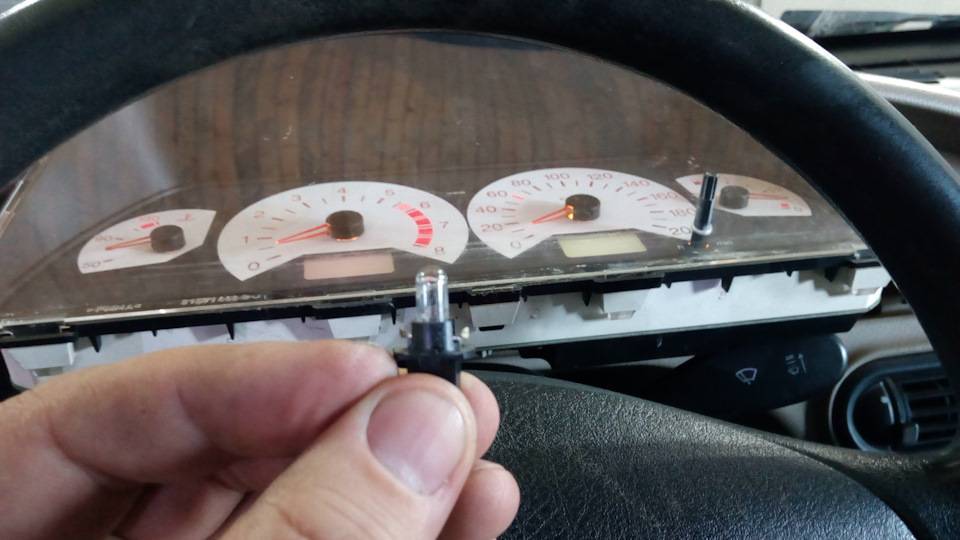

• Светоизлучатель выкручивается руками против часовой стрелки.

Далее лампа вынимается из гнезда и заменяется новой.

После этого, агрегат собирается в обратной последовательности.

Процедура актуальна для авто до 2018 года выпуска включительно.

Как заменить лампочки в приборке Шнивы на светодиоды

Чтобы сделать пересвет щитка своими руками выполните вышеописанную процедуру. Единственное отличие, в патрон вставляется диодный элемент вместо стандартной лампы

Важно соблюсти полярность элемента

Как снять приборку

Чтобы демонтировать панель потребуется выполнить простую последовательность действий.

• Отключить аккумуляторную батарею и установить авто на ручник.
• Далее нужно взять крестовую отвертку и отвинтить два самореза в верхней части.

Далее нужно вскрыть заглушки на торпеде и вывернуть еще два винта. Они находятся справа от кнопки аварийки и панели контрольных ламп.

• После этого, доска вынимается на себя, одновременно с вдавливанием фиксатора
• Дальше выкручиваются еще два винта под облицовкой.

• В конце отключаются клеммные колодки и деталь полностью снимается с машины.
• Собирается авто в обратной последовательности.

Разобравшись с заменой лампочек подсветки приборки Шнивы своими руками, пользователь может значительно сэкономить средства на обращении к мастерам. Все действия выполняются за 1-2 часа при неспешном выполнении работ.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Комбинация приборов включается в себя множество элементов.

В соответствии со схемой, приведенной выше, устройство щитка следующее:

1. Датчик контроля температуры хладагента, стрелка на нем поднимается по мере прогрева двигателя. Нельзя допускать, чтобы стрелка контроллера переходила в красную зону, поскольку это будет свидетельствовать о перегреве силового агрегата.
2. Тахометр — устройство, измеряющее количество оборотов коленвала мотора.
3. Символ активации левого поворотника, выполненный в виде зеленой стрелки, появляется при включении соответствующего указателя на подрулевом переключателе. Если индикатор мигает чаще, чем обычно, это может свидетельствовать о перегорании лампочки.
4. Правый поворотник.
5. Спидометр, этот девайс позволяет водителю знать, с какой скоростью движется транспортное средство. Спидометр соединяется с раздаточной коробкой посредством электрического привода.
6. Контроллер уровня горючего в бензине, на Шеви Нива используется электромагнитное устройство, функционирующее только при активированном зажигании. Когда зажигание выключено, стрелка контроллера перемещается вниз шкалы.
7. Индикатор резерва горючего в бензобаке, появляется на приборке, когда уровень топлива в системе составляет около 4-6.5 литров.
8. Лампочка активации габаритных огней, появляется на щитке при включении соответствующей оптики.
9. Символ аварийного состояния тормозной системы, появляется в том случае, если в расширительном бачке уровень тормозной жидкости снизился то критического уровня.
10. Индикатор включения дальнего освещения.
11. Клавиша, позволяющая сбросить показания суточного пробега. Также с помощью этой кнопки можно переключиться на часы или датчик температуры наружного воздуха.
12. Экран, на котором отображается общий, а также суточный пробег автомобиля.
13. Индикатор Check Engine, свидетельствует о необходимости диагностики двигателя. Должен всегда появляться при включении зажигания, а после запуска двигателя — пропадать. Если эта лампочка продолжает гореть во время движения, необходимо проверить систему управления мотором.
14. Лампочка активации световой сигнализации.
15. Символ времени и температуры, переключаться с одного режима на другой можно при помощи кнопки 11.
16. Индикатор разряда аккумулятора, эта лампочка должна всегда появляться при включении зажигания и пропадать после того, как мотор будет заведен. Если индикатор горит всегда, то этого говорит о том, что зарядный ток в бортовой сети отсутствует. Это может быть обусловлено выходом из строя регулятора напряжения либо генераторного узла, также лампа может загореться при недостаточном натяжении либо обрыве ремешка генератора.
17. Символ включения ручного тормоза. Если ваша Нива Шеви стоит на ручнике, индикатор будет гореть при включении зажигания и запуске двигателя.
18. Индикатор аварийно низкого давления моторной жидкости в двигателе. Он всегда должен появляться при активации зажигания. Если он горит после включения двигателя, это говорит о низком давлении в системе либо недостатке моторной жидкости.
19. Резервный индикатор (автор видео — Артем С).

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

К7	Обеспечивает работу устройства обогрева заднего стекла двери багажника.
К8	Является резервным реле. Если по каким-либо причинам одно из реле не функционирует, его можно переподключить в гнездо К8.

Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

Что представляет собой торпеда

На всех автомобилях установлена приборная панель (доска), которая расположена впереди салона. В автомобиле Нива Шевроле она представляет собой пластиковую обшивку, на которой находятся практически все элементы управления автомобилем. Панель хоть и не является обязательной деталью для движения авто, но без нее езда превращается в сплошное недовольство. Под панелькой находятся детали, которые время от времени могут выходить из строя. И порой, чтобы добраться до них, необходимо, как говориться, разобрать полмашины. Рассмотрим подробнее этапы снятия торпеды с авто Нива Шевроле.

Этапы снятия панели приборов

Причиной для снятия панели может быть не только поломка деталей, находящихся под панелью, но и следующие моменты:

1. Модернизация салона авто;
2. Утепление и обесшумливание салона;
3. Прочистка печки автомобиля;
4. Замена на новую, усовершенствованную.

Снятие приборной панели Нива Шевроле производится поэтапно. Необходимо вооружиться несложным набором инструментов и приступать.

• Этап 1. Производится отключение автомобиля от аккумулятора. Это обязательно, потому как на панели приборов огромное количество проводки, которое можно случайно при снятии закоротить. Для этого достаточно откинуть минусовую клемму от батареи.
• Этап 2. Осуществляется в первую очередь снятие части кожуха, который расположен под рулем. Отверткой отвинчиваются пять винтов крепления, и выполняется снятие этого кожуха, состоящего из двух частей.
• Этап 3. Извлекается руль и переключатели, находящиеся сбоку него. Снятие руля производится путем выкручивания гайки, находящейся внутри руля. Проведите снятие вала рулевой колонки. Как проводится извлечение руля и его частей можно найти в соответствующих разделах.
• Этап 4. Из салона извлекается автомагнитола и ее место установки. Приступаем к снятию облицовки пола. Чтобы снять обивку передних стоек, нужно открутить четыре винта. Извлекается также замок зажигания.
• Этап 5. Переходим к отключению проводов. Колодки с проводами, находящиеся внизу возле педали газа и тормоза, отсоединяются и помечаются маркером. Отсоединяются провода, питающие противоугонную систему авто. Питание доски приборов состоят из трех колодок, которые также отсоединяются.
• Этап 6. Со шпильки откручивается провод массы автомобиля. Под капотом необходимо снять фильтр, который предназначен для фильтрации воздуха, поступающего в салон.
• Этап 7. С расширителя сливается большая часть жидкости, и отсоединяются хомуты, подходящие к радиатору отопителя.
• Этап 8. Осуществляется работа гаечным ключом в салоне автомобиля. Отвинчиваются болты крепления панели к стойке и стойки к кронштейну. Извлекается стойка поперечины. К кронштейну рулевого вала крепится поперечина доски приборов, которую можно извлечь, открутив четыре болта.
• Этап 9. Производится откручивание всех видимых и невидимых болтов крепления доски приборов. Эти крепления находятся сверху возле стекла и сбоку. Снимается передний воздуховод, который предназначен для подачи холодного и теплого воздуха в салон.
• Этап 10. Можно снять приборную доску. Делать это лучше всего вдвоем, чтобы один человек наблюдал за процессами снятия изнутри панели. В противном случае можно повредить или оборвать какой-либо питающий провод или деталь.

Снятие панели с авто Шевроле Нива не составит большого труда. Необходимо выполнять последовательность действий и контролировать процесс. После проведения операции с ремонтом торпеды или деталями в салоне, можно выполнять установку на место. Выполнение осуществляется в обратном порядке, не забывая обо всех креплениях.

Внешний вид панели приборов

Как улучшить или изменить внешний вид авто Нива Шевроле

Внешний вид стандартной панели приборов радует водителя недолго. Ведь это как ремонт и перестановка мебели в доме, хочется, что-то изменить, усовершенствовать. Так и в машине, торпеда приедается, надоедает, некоторым она не нравится с момента покупки авто, но все это можно изменить. Ее изменение осуществляется с помощью модернизации или тюнинга. Тюнинг – это способ усовершенствования до современных и стильных моделей и элементов декора автомобиля.

Авто-помощь

Панель приборов любого автомобиля, не только Нива Шевроле, которая не предоставляет информации водителю о состоянии транспортного средства, явление не только неприятное, но и опасное. Можно пропустить момент перегрева силового агрегата, проблемы с тормозной системой или недостаточным давлением в системе смазки. Если не работает указатель скорости движения машины, можно нарушить скоростной режим движения, что чревато денежным штрафом. Поэтому попытаемся кратко и доступно для всех владельцев этой марки, рассказать о возможных проблемах с панелью приборов.

С чего начать

Поиск неисправностей следует начинать с проверки предохранителя F19, который рассчитан на силу тока равную 10 Ампер. Это будет особенно актуально, когда отказ произошёл сразу для всех приборов одновременно. Сразу хочется предупредить о том, что для его проверки лучше всего использовать автомобильный тестер или мультиметр, так как внешним осмотром далеко не во всех случаях можно правильно диагностировать исправность предохранителя.

Если он в исправном состоянии, а приборы по-прежнему не работают, проверьте питающее напряжение на ножках предохранителя. При его отсутствии, можно отрезком провода подать на ножку напряжение, если изменений не произошло, следует искать проблему в монтажном блоке и проводке в щитке приборов.

На что ещё обратить внимание

Чаще всего происходит отказ какого-нибудь одного указателя в щитке приборов. Предохранитель для каждого из них не предусмотрен, поэтому следует использовать электрическую схему автомобиля и искать проблему в цепи неисправного указателя. Работа этих устройств основана на преобразовании электрических сигналов от датчиков, которые установлены в той или иной системе автомобиля. Для проверки необходимо отсоединить разъём с проводами от датчика, который работает с неисправным указателем.

Провод следует соединить с массой автомобиля при включенном зажигании. Если указатель оживает, следует проверить сам датчик. Может произойти отказ из-за окисленного контакта в разъёме. Датчик проверяют омметром, измеряя его сопротивление. Если стрелка указателя показывает ноль или бесконечность, датчик следует заменить. Таким же образом проверяют и все остальные датчики, принцип работы которых примерно одинаков. Перед тем как его проверять, следует убедиться в наличие питания на разъёме с проводом этого устройства. Иногда возможен обрыв, особенно в местах изгиба проводов.

Что нам может подсказать панель приборов? «Шевроле-Нива» продумана так, что ее щиток объединяет все контрольные устройства автомобиля. Она включает:

• спидометр;
• одометр (счетчик пройденных километров);
• тахометр (счетчик оборотов коленвала);
• указатели температуры охлаждающей жидкости и окружающей среды;
• указатель уровня топлива;
• 12 контрольных (сигнальных) ламп.

Для того чтобы водитель мог следить за показаниями приборов в темное время суток, щиток подсвечивается при включении габаритных огней. Насколько яркая подсветка панели приборов? «Шевроле-Нива» имеет функцию регулировки уровня освещения щитка. Ее обеспечивают шесть специальных лампочек.

Важно: щиток имеет электронную конструкцию, и в случае выхода из строя ремонту не подлежит! Запасные части в виде отдельных узлов панели в продажу не поставляются. Исключение составляют только сигнальные и осветительные лампы

Иными словами, если выйдет из строя хотя бы один указатель, придется покупать щиток в сборе.

Интересное видео об автоматических электростеклоподъемниках

1.Оба стеклоподъемника не работают:1.1. Перегорел предохранитель.1.2. Ненадежное соединение проводов с «массой»1.3.Отсоединился разъем или произошел обрыв в электросети.1.4. Неисправен главный переключатель стеклоподъемников.

2. Не работает правы:2.1. Повреждение в моторедукторе, или в реле обратного тока.2.2. Обрыв электрической сети.2.3. Сломался переключатель стеклоподъемника.

3. Стекло опустилось, но не поднимается. Причина — зависание кнопки в нижнем положении.

4. Замедление опускания или поднятия стекла. Причина этого — загрязнение отверстий для дренажа, внизу двери.

5. Возможен износ или обрыв троса в барабане.

6. Встречаются и механические повреждения. Их определяют по характерным шумам и стукам.Устранение неисправностей начинают с проверки предохранителя, с него питание идет на оба стеклоподъемника. Если причина поломки не найдена, придется разбирать дверь.

1. Предохранитель проверяются стандартным способом. По схеме или визуально находим нужный предохранитель. Осматриваем его на наличие обрыва проволоки, обгорелых следов. Можно проверить тестером (мультиметром) по сопротивлению, или напряжению.

2. Проверяем на исправность реле. Для этого либо подсоединяется новое, либо замыкают контакты 30 и 87 между собой. Реле ремонту не подлежит, его заменяют.

3. Кнопки стеклоподъемника проще снять и заменить. Причина их неисправности — окисление контактов. Можно быстро восстановить работу кнопок, обработав их проникающей жидкостью WD-40.

4. Неисправный моторчик подлежит замене. Его ремонт возможен, только при окислении контактов. Их необходимо зачистить. При отсутствии напряжения в проводах мотоблока, нужно найти разрыв и устранить повреждение.

А еще интересно: Черный выхлоп, белый выхлоп, сизый выхлоп — причины

Все подвижные части снятого механизма ЭСП осматриваются на наличие механических повреждений, пыли, грязи. Иногда достаточно очистить детали от ржавчины и смазать, чтобы подъемник исправно заработал.

Особенности конструкции

Для начала стоит разобраться, что из себя представляет блок-фара на этом автомобиле. Это позволит понять, как правильно демонтировать это оборудование, а также почему данная работа считается достаточно сложной.

Головной свет на Chevrolet NIVA смонтирован в блок, который устанавливается на переднюю стенку моторного отсека. Но, сюда же крепятся решетка радиатора, а также бампер. Эти детали прикрывают крепежные элементы фары. Не сняв решетку и бампер извлечь фару практически невозможно, что и приводит к сложностям в процессе работы. Стоит отметить, что в сервисах именно поэтому, стоимость ремонта и замены блока на этой модели обычно дороже, чем на других автомобилях.

Также стоит учитывать, что в продаже можно найти два варианта блок-фар. Имеются рестайлинговые, а также старого образца. Уточните, какие установлены на вашем автомобиле. Понять это можно по году выпуска. Рестайлинг был произведен в 2011 году, то есть начиная с этого времени все фары на машины устанавливались нового образца. Если приобретете деталь другого образца, она просто не подойдет по креплениям

и размерам.

Проверка механизма: пошаговая инструкция

Чтобы понять, что обозначает предохранитель и функционирует ли реле, рекомендуется обратить внимание на следующие сигналы:

• жужжащий звук, выходящий из-под капота с запущенным двигателем, но без вращения;
• работа стартера без работающего мотора;
• щелкающие звуки стартера (не запускается).

Если такие признаки имеются, следует поменять реле. Перед этим проводят проверка. Устройство извлекают. Замыкают контакты на задней стенке. Для замыкания цепи нужно приложить кусочек металла или проволоки. Если после этого стартер начинает работать без сбоев, то основная проблема заключается именно в реле этого элемента. Когда стартер начинает срабатывать, реле запускается, то чинить или заменять потребуется именно стартер.
