Схема блока предохранителей с 2009 года
Расположение реле и предохранителей в монтажном блоке:
- F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
- F2 (7,5 А) Левая фара (ближний свет)
- F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
- F4 (10 А) Левая противотуманная фара
- F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
- F6 (15 А) Прикуриватель
- F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
- F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
- F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
- F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
- F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
- F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
- F13 (10 А) Правая фара (дальний свет)
- F14 (10 А) Правая противотуманная фара.
- F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
- F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
- F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
- F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
- F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
- F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари
Описание реле на блоке:
- К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
- К2 – реле очистителя ветрового стекла;
- К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
- К4 – реле включения ближнего света фар;
- К5 – реле включения дальнего света фар;
- К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
- К7 – реле включения обогрева заднего стекла;
- К8 – реле не используется;
(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации;
При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля, а также замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.
При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.
Ключевые слова: монтажный блок лада нива
Если принято решение заменить испорченное устройство, при установке нового используется простая схема, состоящая из 3 проводов:
- красный — положительный полюс питания, в цепь которого включен предохранитель;
- черный — отрицательный, необходимо подключить на массу;
- голубой — через него осуществляется питание лампочки подсветки.
Зачем отключать иммобилайзер на шевроле нива
У каждого иммобилайзера есть свои дополнительные функции и возможности и если на автомобиле указанной марки стоит штатной иммобилайзер следует рассчитывать на следующие показатели в работе:
- блокировка систем движения автомобиля при помощи одного рабочего канала;
- возможность аварийного отключения системы и работы в сервисном режиме;
- автоматические включение и выключение режима охраны – можно настроить таймер включения охранного режима самостоятельно;
- возможность управление замком капота.
Более современные, контактные и беспроводные иммобилайзера могут предоставить водителям ряд таких дополнительных возможностей, не учитывая выше перечисленных основных, которыми обладает абсолютно каждый иммобилайзер:
- метод диалоговой авторизации пользователя, авторизация при помощи ключа в виде пластиковой карты и автоматическая –тиспользование радиометки;
- подключение от трёх до пяти реле блокировки и использование дополнительных ключей или радиометок;
- возможность работать в режимах антиограбление, «Валет», Anti-Hi-Jack;
- использование современных технологий для связи и очень высокая скорость передачи данных;
- возможность продуктивной работы при очень низких и очень высоких температурных режимах;
- продуктивная работа не только внутри транспортного средства, а и после установки с его внешней стороны.
Работа иммобилайзеров, при попытке злоумышленником завести транспортное средство, производится следующим образом:
- ко всем системам движения транспортного средства подаются определённые сигналы;
- прекращается подача топлива;
- интенсивность подачи электрического тока становится очень низкой и завести двигатель становится практически невозможно.
В основном иммобилайзер находится в машине шевроле нива за магнитолой, а во время его мелких или крупных неисправностей горит лампа. При правильной работе иммобилайзера, когда он находится в активном режиме, автомобиль не заводится вообще или сразу после запуска двигателя полностью глохнет.
Если активно работает иммобилайзер, двигатель автомобиля шевроле нива практически не заводится, что для злоумышленников является огромной проблемой. Владельцу транспортного средства может понадобится отключение иммобилайзера в следующих случаях:
- иммобилайзер апс или другое устройство подобного типа не может повлиять на автомобиль, если он заводится посторонними личностями;
- водитель подозревает, что возникают проблемы с работой иммобилайзера из-за неисправности одной из его частей;
- происходит полный или частичный обрыв проводов иммобилайзера, которые отвечают за поступление конкретных сигналов;
- конкретная модель иммобилайзера апс или другого охранного устройства полностью устарела, и водитель хочет заменить его на более современный вариант;
- владелец шевроле нива вместо охранного иммобилайзера хочет установить стандартную сигнализационную систему.
Какой бы не была причина демонтажа иммобилайзера, прежде чем снимать его с автомобиля, необходимо произвести его полное отключения. Этот процесс будет немного сложнее, чем у стандартной охранной системы, но если подробно изучить пользовательскую инструкцию, с такой задачей можно справится самостоятельно.
Если автомобиль не заводится, а водитель не знает, как ему отключить иммобилайзер, ведь ключ был утерян, а код забыт, ему стоит обратиться за профессиональной помощью. Чтобы отключить иммобилайзер, необходимо использовать дополнительное оборудование, а не у каждого оно найдётся под руками. Принцип отключения штатных иммобилайзеров апс и более современных устройств строится на одинаковом уровне.
Каждый иммобилайзер, который находится на шевроле нива, имеет свои особенности работы, подключения и отключения. Для того чтобы нейтрализовать устройство необходимо:
- найти все возможные пути решения этой проблемы;
- выбрать самый лёгкий и доступный вариант из огромного количества возможных;
- попробовать приметить этот способ на практике;
- если ничего не получится обратиться за квалифицированной помощью.
Если владельцу необходимо будет отключить иммобилайзер на своём автомобиле шевроле нива, он должен использовать для этого все доступные для него способы. Обращение к профессионалам, автомобилисту не будет обходиться слишком дорого, но некоторое время на решение этой проблемы таки придётся потратить.
Расположение
Все предохранители находятся в специальном блоке, который располагается под приборной панелью со стороны водителя.
Для того чтобы получить к ним доступ нужно снять крышку которая крепится на двух винтах, сняв которую можно увидеть 8 электромагнитных реле и 20 защитных элементов.
Основная задача реле это разгрузить контакт выключателя у прибора, так как они потребляют ток на который выключатели не рассчитаны.
Прежде чем установить новый элемент, необходимо понять причину по которой он вышел из строя и ее устранить, иначе они так и будут постоянно перегорать.Сделать это можно при помощи специального тестера, а также схемы электрооборудования. Если у вас необходимого прибора нет или вы не разбираетесь в схеме, тогда лучше обратится к специалисту.
Давайте рассмотрим более подробно за что отвечает каждый прибор:
Монтажный блок Нива Шевроле имеет так же реле которые отвечают за:
- К1 как правило его не используют и в место него стоит специальная перемычка
- К2 отвечает за включение дворников
- К3 благодаря ему происходит включение аварийки и поворотников
- K4 отвечает за включение ближнего света
- К5 обеспечивает питанием дольный свет
- К6 реле подогрева заднего стекла, системы вентиляции и отопления, омывателя
- K7 обогрев заднего стекла
- К8 является резервным
Так же есть отдельный блок который контролирует работу двигателя и имеет следующую схему:
У каждого водителя в автомобиле должна находится распечатанная схема предохранителей Шевроле Нива, это даст возможность сократить время поиска нужного прибора.
Замена
Прежде чем производить замену необходимо выявить причину по которой произошло перегорания. Не рекомендуется на его место устанавливать какие либо перемычки, так как это может привести к повреждению электронных приборов или к короткому замыканию которое может спровоцировать пожар.
И так чтобы поменять перегоревший элемент нужно проделать следующие действия:
- Выкручиваем винты которы е крепят крышку блока
- Снимаем крышку
- В нем имеются специальные щипцы, которыми вынимаем нужный предохранитель
- Производим замену на новый
В случае если необходимо демонтировать весь блок целиком то нужно выкрутить винты которые его держат и отверткой разъединить колодки.
Довольно часто из строя выходит предохранитель бензонасоса Шевроле Шива, который расположен возле большого пятидесяти амперного реле. Детальней расположение можно увидеть на картинке снизу.
Итог
Подводя итог можно сделать вывод что прежде чем производить замену, нужно первым делом понять по какой причины он перегорел. Для этого достаточно прозвонить всю цепь, а также если не работает бензонасос поверить в каком он состоянии, и только после этого менять на аналогичный
Блок предохранителей на Ниве Шеровле Ссылка на основную публикацию
Расположение и электросхема
Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.
Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.
Для автомобилей выпущенных до 2009 года
На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.
Блок Шеви Нивы 2006 года (схема перевернута)
Расшифровка предохранителей
В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).
Назначение предохранителей на Нива Шевроле 2007 года
Описание реле
В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:
| Номер | Назначение |
| К1 |
Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки
К нижней части основного блока устанавливаются еще несколько реле.
В машинах 2008 года выпуска это реле:
- включения противотуманных фар спереди и сзади;
- запуска моторов стеклоподъемников;
- активации предупредительного сигнала;
- запуска стартера.
В зависимости от комплектации, их может быть больше или меньше.
Для автомобилей выпущенных с 2009 года
На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).
Блок Шевроле Нива 2010 года
На новых блоках изменилось назначение предохранителей.
Назначение предохранителей на Нива Шевроле 2012 года
Расшифровка реле
| К2 | Предназначено для запуска системы очистки ветрового стекла |
| К3 | Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля |
| К4 и К5 | Активация ближнего и дальнего света соответственно |
| К6 | Вспомогательные цепи (система вентиляции, очистка заднего стекла) |
| К7 | Обогрев поверхности стекла на задней двери |
| К8 | Резерв |
| Номер | Назначение |
| К1 | Предназначено для запуска системы очистки ветрового стекла. |
| К2 | Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля. |
| К3 и К4 | Активация ближнего и дальнего света соответственно. |
| К5 | Вспомогательные цепи (система вентиляции, очистка заднего стекла). |
| К6 и К7 | Обогрев поверхности стекла на задней двери. |
| К8 | Резерв. |
В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.
Блок предохранителей системы управления двигателем
В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.
Как подключить противотуманки на ниву шевроле
Примите, пожалуйста, во внимание, что все эти вопросы не выдуманы перед монитором, а являются следствием практических действий на автомобиле и, будучи собранными в одном месте, будут крайне полезны для будущих одноклубников, решившихся, подобно мне, научиться азам самостоятельного монтажа электрических потребителей в автомобиле
Как быстро и правильно поставить туманки на ниву шевроле.
F19 защищает много других цепей, а F15, помимо цепи подогрева сидений, цепь регулировки зеркал. Универсальное устройство для диагностики любого автомобиля.

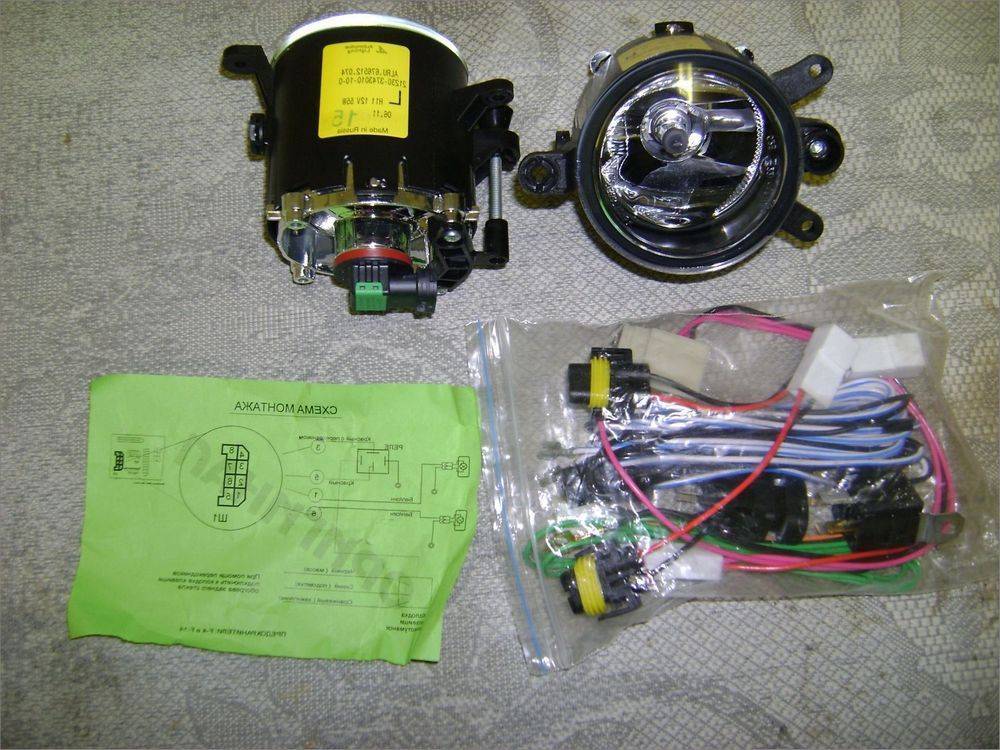

руб. Данный монтажный комплект, применяется для подключения противотуманных фар на автомобиль Шевроле Нива (ВАЗ )…
Хватит ли сечения силового плюса 4 кв. Я его спрятал в гофру и протянул за приборной панелью к монтажному блоку.
Отпишусь для будущих поколений о результатах и спрошу опытных и знающих одноклубников о том, что осталось непонятым.
Я протягивал их через гофру, делал надрезы для вывода проводов «-«.
Кстати провода «-» вроде как из штатного комплекта оказались короткие, пришлось наращивать недостающие 10см обидно. Резать не стал, просто смотал и спрятал за блоком предохранителей. Приобретались в Делфо за р за штуку.
Регулировка противотуманных фар
Регулировку фар проводят с помощью оптических приборов. Если их нет, то регулировку допускается проводить на горизонтальной площадке с использованием экрана. Неровность рабочей площадки должна быть не более 3 мм на 1 метр.
Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 10 м от экрана (щит размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна.
Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах составляет 0,19 МПа (1,9 кгс/см2), а затем 2-3 раза прожмите подвеску автомобиля для самоустановки ее узлов.
Регулировка противотуманных фар по экрану: 1 – ось отсчета светового прибора (фары); 2 – горизонтальная (левая) часть светотеневой границы; 3 — наклонная (правая) часть светотеневой границы;4 — вертикальная плоскость, проходящая через ось отсчета; 5 – плоскость, параллельная плоскости рабочей площадки, на которой установлен автомобиль; 6 – плоскость экрана; 7 – положение контрольной точки для измерения силы света противотуманных фар в направлении 3º вверх; 8,9 – координаты точек для измерения положения светотеневой границы в вертикальной плоскости; «К» – расстояние по экрану от проекции оптического центра фары до положения светотеневой границы пучка света противотуманной фары (200 мм); «Н» – расстояние от проекции оптического центра фары до плоскости рабочей площадки; «U», «S» – координаты точек измерения положения светотеневой границы в горизонтальной и вертикальной плоскостях соответственно (значения «U»≤600 мм; «S»=174,5 мм).
Проверьте и при необходимости отрегулируйте направление света противотуманных фар. При этом верхняя светотеневая граница пучка противотуманной фары должна быть параллельна плоскости рабочей площадки, на которой установлен автомобиль.
Регулируются фары вращением винта 1 (рисунок), который поворачивает оптический элемент в горизонтальной плоскости.
Сила света противотуманных фар, измеренная в вертикальной плоскости, проходящей через ось отсчета, должна быть не более 625 кд в направлении 3º вверх от положения светотеневой границы.
При несоответствии силы света указанной выше величине выполните повторную регулировку не ниже 0,5% в вертикальном направлении от значения угла 69′ и измерьте силу света.
ПТФ на Ниву Шевроле
Такие устройства на Шевроле чаще всего монтируются водителями самостоятельно. ПТФ – противотуманные фары с особыми лампами, которые светят не так ярко, как стандартные приборы, но улучшают видимость, когда на улице дождь, туман, вьюга. В базовой комплектации их нет. Перед работой необходимо изучить, где находится блок-фара, реле, с чего начинать разборку авто, какой инвентарь потребуется, как проводится снятие, установка и подключение устройства.
Необходимые инструменты и материалы
Блок-фара используется для подачи световых сигналов внимания, а специальный стекольный элемент позволяет освещать трассу при плохой видимости. Чтобы провести монтаж противотуманок на Шевроле Нива, необходимо подготовить комплект инструментов, сопутствующие материалы и изучить схему подключения ПТФ. Список инвентаря:
- набор отверток;
- головка на 10;
- ключ на 20;
- пассатижи;
- изолента;
- нож.
Несмотря на то, что в Ниве нового поколения устанавливаются многофункциональные устройства освещения, замена фар на противотуманный вариант актуальна.
Схема подключения
Установка противотуманных фар состоит из нескольких этапов. Как разбирать, менять, подключить ПТФ мы рассмотрим далее. На схеме необходимо при помощи переходников подключить к колодке клавиши обогрева, где:
- черный – масса;
- синий – подсветка;
- оранжевый – зажигание.
Где находится реле противотуманных фар
Чтобы понять, как разобрать конструкцию и добраться до противотуманной фары, важно знать, где расположено реле. Проводка реле имеет красный цвет кабеля с переходником
Фрагмент расположен рядом с торпедой. Для доступа требуется снять щиток приборов.
Как установить противотуманные фары на нива шевроле
Третье — с двумя толстенными розовыми проводами — реле стартера.
Установка противотуманных фар ПТФ Шевроле Нива установка
В планах сделать что-то подобное, но с точечным светом 1Вт светодиодов. Шнива с года получила обновление от западного бренда марки Бертоне. То есть если основная задача главных фар в том, что они помогают освещать дорожное полотно, а вот ПТФ выделяют автомобиль на дороге во время плохих погодных условиях, и освещают дорогу при тумане.
Установка противотуманных фар ПТФ Шевроле Нива установка. Как установить противотуманные фары? Поэтому решил Подключение противотуманных…
Осветительная лампа имеет цоколь типа Н4, что позволяет устанавливать ксеноновое освещение. Даже те модели, в которых по стандарту не комплектуются ПТФ, имеется разъем для монтажа кнопки включения. Включаются они специальной кнопкой, расположенной в самом салоне, где изображены фары, направленные вниз стрелочкой.
Запаска на правое заднее, правое заднее на правое переднее в этот момент ставил правую ПТФправое переднее на левое заднее, левое переднее на запаску не забыв поставить левую ПТФ. Шнива с года получила обновление от западного бренда марки Бертоне.
Лампа большой мощности перегружает электронику и аккумулятор, поэтому не рекомендовано оснащать автомобиль свыше четырех ламп мощностью 55W, особенно устанавливать дешевые китайские ксеноны. Светодиодная лампа имеет не столь мощный поток, но она потребляет незначительную мощность в сравнении с галогенками и ксеноновыми. Стоимость ксеноновых ламп остается максимальной за счет дополнительного балластного блока управления и максимальной производительности.
Шнива с года получила обновление от западного бренда марки Бертоне. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой.
Круглая форма придает большей компактности и индивидуальности. Также последовало изменение и плотности стекла, которому теперь нестрашны мелкая щебень и незначительные преграды.
Стандартный комплект (комплектация)
Обновление от Bertone существенно изменило внешний дизайн Шевроле Нивы, узнать которую можно только по форме кузова и передним главным фарам. Туманки в рестайлинговой Шниве Наличие противотуманок на внедорожнике Нива Шевроле является залогом безопасной езды по бездорожью и не только. Даже если базовая комплектация Шнивы не имеет в наличие ПТФ, то нелишним будет подарить своему авто немного обновления и безопасности.
Вам все еще кажется что диагностика авто это сложно?
Установка противотуманных фар ПТФ Шевроле Нива установка
Снимаем консоль для удобства прокладки проводов, можно просунуть их и так Снять регуляторы температуры. Короткие провода надо соединить с такими же по цвету, которые идут на обогрев стекла сзади. Длинные провода подсоединяются к монтажному блоку.
Отдельная кнопка включения ПТФ в салоне Подключаются предохранители и реле согласно схеме.
Подключение к МУС модуль управления светом. Далее производится сборка деталей в обратной последовательности их снятия. Штекер1 Ш1 блока бредохранителей имеет 8 контактов.
Кнопка имеет 5 контактов 6й отсутствует за ненадобностью новых плат кнопки. A — отсутствует «-» подстветки кнопки. C — «-» световой индикации включения ПТФ на новых платах сразу соединен с отсутствующим контактом A. Реле имеет 4 контакта.
На них на всех розовых должен быть постоянный плюс. Но, поскольку розовых проводов там много и они разного сечения, с ними неудобно работать тесно очень и из нежелания влезать в штатную проводку, я засомневался и протянул еще один кусок кабеля сечением 4 кв.
Как быстро и правильно поставить туманки на ниву шевроле.
Отрезок этого кабеля от аккумулятора до заглушки также спрятал в гофру и закрепил хомутами. В салоне второй конец нового плюсового кабеля обжал мамой и посадил на предохранитель 15А.
К второму контакту предохранителя подключил маму обжато производителем зеленого провода от колодки реле клемма Предохранитель тщательно замотал изолентой и прикрепил к одному из жгутов. Нюанс — для предохранителя заранее нужно купить колодку с проводами лучше изолированную, с крышкой , а также заранее купить сам предохранитель.
Установка
https://www.youtube.com/watch?v=u0YghhTIrX8
Если вы решили установить на свой автомобиль то специально для этих целей в нем предусмотрена специальная подготовка в виде готовой проводки, специального места под них, а также место для реле. Когда все необходимое для установки у вас подготовлено можно производить установку:
- Первым делом отсоединяем клеммы от АКБ, затем нужно получить доступ к кнопке, сняв для этого приборную панель
- Под приборной панелью нужно найти свободную фишку
- В БУ в свободную колодку устанавливаем релюшку
- К бамперу выводится проводка
- Используя специальные крепления производится установка дополнительных фар
- Подсоединяем и проверяем работоспособность противотуманнок
