Как на Ладе Калине подтянуть и отрегулировать ручник?

Замена троса ручника

Новые тросы ручника

Бывают моменты, когда трос настолько просел, что регулировать его нет смысла. В этом случае, необходимо заменить его.

Процесс довольно прост и выполним своими руками. Рассмотрим пошагово, как это делается:

  1. Заезжаем на яму, подъемник или эстакаду.

    На подъёмнике!

  2. Снимаем оба задних колеса.
  3. Откручиваем гайки крепления тросов с балки.

    Болт крепления троса на балке

  4. Демонтируем крышки тормозных барабанов.
  5. Вынимаем тросы с креплений тормозных колодок.
  6. Откручиваем гайки натяжителя тросов.
  7. Демонтируем тросы.

    Демонтируем старый трос ручника

  8. Теперь тросы заводим в барабаны и подсоединяем к натяжителю.

    По заявлению опытных Калиноводов — это самая сложная часть по регулировке и замене троса

  9. Производим регулировку ручного тормоза.
  10. Собираем все обратно.

Старый и новый трос ручника

Как поменять трос ручника на калине?

На Лада Калина в процессе эксплуатации ручного тормоза, он может потянуться и потребуется регулировка. Так, признаками того, что ручник нужно подтянуть становится плохая фиксация автомобиля, при поднятом ручном тормозе, на уклонной поверхности. Этот звоночек сигнализирует к тому, что необходимо подтянуть трос.

Диагностика ручного тормоза

Для диагностики стояночного тормоза своими силами воспользуйтесь смотровой ямой. На автомобильных форумах советуют разрабатывать трос при загрязнении и закусывании, но такая мера неэффективная. Не экономьте и меняйте, ваша безопасность важнее.

В некоторых европейских странах есть штраф для водителей, управляющих транспортным средством с неисправным ручным тормозом. У нас такого пока нет.

При затягивании рычага слышны щелчки. При отрегулированном ручнике их должно быть от двух до четырёх. В таком положении колёса не должны прокручиваться. Если щелчков меньше или больше, приступайте к регулировке ручника или замене тяги и приводов.

Настраиваем ручник на хэтчбеках и универсалах Калина

Убедившись, что все узлы тормозной системы в норме, вы можете приступать к регулировке. Цель: добиться того, чтобы полная блокировка задних колёс происходила при 2–4 щелчках фиксатора рычага.

  1. Если блокировка происходит быстрее, нужно чуть удлинить трос и проверить снова.
  2. Если приходится ожидать пяти и более щелчков, следует укоротить его, подбирая нужную длину экспериментально.

Эта работа может быть выполнена самостоятельно, без помощника, но потребуется наличие эстакады или смотровой ямы. Также понадобятся:

  • два ключа на 13 (рожковый и накидной);
  • вороток с удлинителем и головками на 10 и 13;
  • средство типа «жидкий ключ» (WD-40).

Инструменты, необходимые для настройки — галерея

Рожковый ключ на 13 Накидной ключ на 13 Вороток с удлинителем и головками на 10 и 13 Средство «Жидкий ключ» WD-40

Порядок действий прост:

Поставив машину на эстакаду, включите первую или вторую передачу. Под передние колёса установите антиоткатные упоры или кирпичи.
Обработайте все резьбовые соединения WD-40 за 10–15 минут до начала работ. Так будет проще открутить гайки, не повредив резьбу.
Опустите рычаг ручника.
Снимите глушитель с резиновых подушек. Для регулировки ручника нужно снять глушитель с резиновых подушек
Открутите четыре болта защитного экрана (головкой на 10) и снимите его. Следует открутить защитный экран с четырёх точек крепленияПод ним находится тяга стояночного тормоза, уравнитель, два тормозных троса (левый и правый).
Под защитным экраном находится тяга ручника Калины

Ослабьте дополнительную гайку на тяге накидным ключом на 13, удерживая основную рожковым. Для регулировки вам потребуется основная гайка на тяге. Если нужно укоротить трос и, соответственно, добиться более ранней блокировки колёс, гайку следует закручивать; при необходимости увеличить длину — отвинчивать.

После каждых 3–5 оборотов гайки проверяйте работу ручника, добиваясь, чтобы полная блокировка происходила при 2–4 щелчках фиксатора.
Вывесив задние колёса, проверьте тормоз. При поднятом ручнике колёса должны блокироваться, а при опущенном — вращаться ровно, не задевая колодки. Если всё в порядке, затяните контргайку.
Установите на место защитный экран и глушитель

Гайки на креплениях затягивайте осторожно, иначе можно сорвать резьбу.
Проверьте работу стояночного тормоза на уклоне в 25%! Если автомобиль откатывается, требуется замена тросика.

Рекомендуем: Инструкция по замене масла в двигателе своими руками

Устройство стояночного тормоза и процедура его регулировки аналогичны для всех моделей семейства Калина 1 (седан, хэтчбэк, универсал) и Калина 2 (хэтчбэк и универсал). Особняком стоит Kalina 2 Sport, у которой сзади вместо барабанных тормозов более современные дисковые. Проверять колодки авто Калина Спорт нужно так:

  1. Поднимите авто домкратом, снимите колесо.
  2. Проверьте, является ли износ равномерным на всей видимой части диска. Если нет, стоит пойти в автомастерскую, где проведут подробную диагностику.
  3. Через смотровое отверстие проанализируйте тормозные колодки. Если установленные детали выглядят более тонкими, чем новые, требуется замена.

Способы проверки

Ручник на большинстве авто должен удерживать автомобиль при 25-процентном уклоне при условии, что он при затяжке издаст от трёх до пяти щелчков храповика.

Замена троса сцепления на Калине и Приоре. Пора этому учиться

  • Гаечные ключи (8, 17);
  • Штангенциркуль;
  • Линейка;
  • Шлицевая отвертка.
  • Внизу приборной панели с помощью ключей на 8 откручивают гайку, крепящую упор тросика на педаль. После этого, снимается упор с кронштейна;
  • Снимается стопорная скоба с педального пальца (сцепление). Обязательно демонтируется механизм, компенсирующий изнашивание фрикционных дисковых накладок;
  • С пальца демонтировать втулку. Она обычно подвержена изнашиванию. Поэтому, если при осмотре, найдутся следы повреждений и выработки на пластике, следует поставить новую. Обязательно до монтажа обильное смазывание втулки литолом или любой другой похожей смазкой;
  • Из отсека под мотор следует вытащить через щитовое отверстие уплотнитель, делать это удобнее пользуясь отверткой;
  • Тянем наконечник тросика (направленность по движению), затем выводим из зацепления с вилкой отключения сцепления;
  • С помощью ключей на 17 откручиваем крепление наконечника от кронштейна, расположенного на коробке передач. Непременно нужно удерживать вторую гайку от прокручивания;
  • Вытаскивается наконечник. Далее извлекается тросик через щитовое отверстие.

Новый тросик пропускается через щитовое отверстие. Сразу закрепляют на педали приспособление, компенсирующее изнашивание; Закрепляется тросовый упор к креплению педали; В щит устанавливается уплотнитель; Устанавливается (максимально аккуратно) наконечник кожуха тросика в крепление (расположен на коробке передач). Обязательно сразу затягивайте гайку его крепящую; К наконечнику, расположенному снизу, накручивается поводок

Обратите внимание, чтобы наконечник выпирал касательно поводка на 1 миллиметр. До установки, обильно смажьте наконечник пластичной смазкой; Тросик привода устанавливается в изначальном расположении. Для этого, в обязательном порядке передвиньте нижний наконечник по ходу машины

Удержите его в таком расположении, и измеряйте штангенциркулем расстояние от поводка до вилки. Фактически таковое не должно превышать 27 мм. Если этот показатель отличается, то следует довернуть наконечник в необходимую сторону;

Для этого, в обязательном порядке передвиньте нижний наконечник по ходу машины. Удержите его в таком расположении, и измеряйте штангенциркулем расстояние от поводка до вилки. Фактически таковое не должно превышать 27 мм. Если этот показатель отличается, то следует довернуть наконечник в необходимую сторону;

Инструмент для работы

Любая работа, связанная с ремонтом и обслуживанием автомобиля, требует, как правило, использования определённого набора инструментов, и натяжка ручника на Калине не является исключением из общих правил. Инструменты:

  • ключи № 10 и № 13;
  • головка с удлинителем № 13;
  • трещотка.

Это интересно: Штраф за неправильную парковку транспортного средства

Конечно, можно обойтись и минимумом, например, двумя рожковыми ключами, но таким инструментом будет работать не очень-то удобно, да и дело не ускорится.

Конечно, можно просто подняв домкратом авто, и поставить его на козелках или колодках. Это, правда, не совсем безопасно, да и работать так не очень удобно. Лучшими решениями являются:

  1. Осмотровая канава.
  2. Подъёмник.
  3. Эстакада.

Для того, чтобы произвести натяжку ручника на Калине, нужно загнать машину на эстакаду или осмотровую канаву (автовладелец едва ли имеет подъёмник). Дальнейшая последовательность действий:

  1. Включить первую передачу и полностью отпустить стояночный тормоз.
  2. Находясь под машиной, надо первым делом посредством ключа на 10 открутить все четыре болта, которые крепят защитный кожух устройства.
  3. Для того, чтобы было удобнее работать, нужно снять с крюка крепления глушителя резиновую подвеску — «пряник» на сленге водителей.
  4. Защитный кожух необходимо сдвинуть вперёд, обеспечив доступ к регулировочному узлу, который служит для того, чтобы подтянуть ручник на Калине. На СТО слесари используют специальный длинный ключ с шарнирным соединением, чтобы не снимать с подвеса глушитель и ускорить весь процесс.
  5. Потом надо зафиксировать рожковым ключом № 13 регулировочную гайку. Далее головкой на 13 открутить контргайку, которая и обеспечивает надёжную фиксацию регулировки. Проворачивая регулировочную гайку в направлении закручивания, подтягивают трос. Время от времени надо проверять количество щелчков храповика натяжного устройства. Доведя количество таковых до четырёх-пяти, стоит проверить ручной тормоз в действии.
  6. Приподняв домкратом задние колёса, нужно провернуть каждое поочерёдно. При этом тормозные барабаны должны вращаться свободно, чуть задевая тормозной барабан — это будет слышно — а при подтяжке троса полностью вращение колёс руками не представляется возможным. Или можно попытаться, опустив задние колёса и убрав домкрат, сдвинуть машину с места при натянутом тросе — все эти способы уже описывались выше.

Возможно, что всё же придётся ещё подтянуть ручник на Ладе Калине или, наоборот, ослабить, чтобы добиться правильной регулировки.

Если всё в порядке, то нужно затянуть контргайку головкой, придерживая при этом регулировочную гайку, для того, чтобы не сбилась регулировка.

После этого ставится на место кожух.

При затяжке гаек, крепящих кожух, делать это следует без излишнего фанатизма, дабы не оторвать шпильки, которые крепятся к днищу кузова. Они приварены точечной сваркой и могут не выдержать слишком большого усилия.

Перед закручиванием гаек следует не забывать о том, что под каждую из них надо поставить по одной гроверной шайбе — это предотвратит самоотвинчивание.

Для того, чтобы работа шла быстрее, проще и не приходилось вылезать без конца из осмотровой канавы, пересаживаясь в салон машины для проверки натяжки троса путём подсчёта щелчков, желательно иметь напарника, который поможет в этом несложном деле.

Это интересно: Покрытие «Гравитекс» в баллончиках для автокузова: 5 преимуществ аэрозоля Gravitex и 2 варианта применения

Бывает, что, несмотря на правильность действий, отрегулировать стояночный тормоз не получается. Возможные причины в таком случае следующие:

  • износ тормозных колодок задних колёс;
  • износ тормозных барабанов задних колёс;
  • предельный износ троса или его заклинивание.

Для того, чтобы понять причину, нужно снова поднять домкратом задние колёса, поставив автомобиль на первую скорость.

Сняв барабаны, убедиться в исправном или нет состоянии тормозные колодки и барабаны. Толщина накладок должна быть не менее четырёх миллиметров, а износ барабанов — не запредельным.

Если и здесь всё нормально, то потребуется замена троса ручного тормоза.

Как подтянуть

  1. Так как система ручника находится под днищем, для защиты от грязи и пыли она закрывается наружным кожухом. Но его крепления — 4 гайки — будут прикипевшими. Для того чтобы их открутить, смачивают каждую WD-40 и ждут пару минут. Гайки откручивают ключом на 10.

    Защитный кожух

  2. Кожух держится за счёт резинового кольца, удерживающего переднюю часть глушителя. Снимают и это кольцо.
  3. Сдвигают кожух вперёд, по направлению к двигателю, затем снимают его полностью.
  4. На открывшейся колодке (планка с двумя тросиками) ключом на 13 поворачивают внутреннюю гайку, периодически проверяя количество щелчков, периодически поворачивая колёса

    Именно эта пара гаек контролирует натяжку тросов ручника

  5. Отрегулировав, фиксируют положение наружной гайкой (ключ на 13).
  6. Проверяют действие ручника для обоих колёс, по очереди поворачивая их.

Шпильки, на которых крепится кожух, достаточно слабые, поэтому, затягивая гайки, особых усилий не прикладывают.

Видео по подтяжке

Замена троса ручника на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Lada Kalina wagon Лута Logbook Замена замка зажигания. Возня с ключами

Добро пожаловать! Трос ручного тормоза — со временем он растягивается и приходит в негодность, а иногда даже бывает что он рвётся (На самом деле всё от его качества зависит, некоторые тросы бывают вообще даже и не растягиваются), все эти проблемы связанные с тросом, вызывают кучу неудобств, всё начинается с того, что автомобиль попросту на ручник нельзя будет поставить или он будет держать машину, но очень и очень слабо, поэтому чтобы таких неудобств не было, трос время от времени подлежит замене на новый, сделать это не сложно и можно самому и даже ехать на сервисы не нужно.

Примечание! Для осуществления работ по замене троса, рекомендуем чтобы было удобно работать: Во-первых загнать автомобиль на смотровую яму и во-вторых запастись воротком и к нему накидными головками, если у вас нет такой возможности, тогда обычными ключами запаситесь, такими как накидные и гаечные!

  • Замена троса ручника
  • Дополнительный видео-ролик

Где находится трос ручника? Он проходит под днищем автомобиля, чтобы более подробно понять его месторасположение, сперва на ручник нужно будет глянуть (Указан красной стрелкой на большом фото), рядом с ним есть кронштейн он ещё синей стрелкой указан, так вот под днищем трос точно в этом же месте располагается, вообще троса всего три и два последних обязательно должны заменяться в сборе (Парой), первый трос это тот который от ручника идёт (Маленький трос, см. маленькое фото), два вторых это которые к кронштейну подсоединяются, кронштейн так же показан на маленьком фото и указан синей стрелкой.

Когда нужно менять трос ручника? Он от старости может приржаветь или если им не пользоваться, точно такая же ситуация случится, в связи с этим в оболочки он начнёт перемещаться с большим трудом, будет заедать и даже возможно толком не держать машину, кроме этой проблемы, трос нужно менять когда он размахрился (Это можно понять взглянув на него) или сильно вытянулся (Если трос даже регулировкой нельзя уже настроить, то он сильно вытянулся, как регулировать трос, читайте в этой же статье ниже).

Контр гайка ослабляется и регулировочная вращается в нужном направлении, тем самым кронштейн начинает перемещаться и происходит регулировка троса, в завершение контр гайка вновь стопорит регулировочную и тем самым трос отрегулирован) и после чего можете их обе выкручивать, когда гайки будут у вас в руках, отведите кронштейн назад и главный трос (Его ещё тягой называют) выведется из кронштейна (см. маленькое фото).

Примечание! После проделанной операции, из кронштейна выньте оба конца троса, один для наглядности стрелкой показан и как только они окажутся вынутыми, отложите кронштейн в сторонку, чтобы он не мешал дальнейшей работе по замене троса!

2) Теперь при помощи двух отвёрток или можно чисто одной запастись, выньте кончики троса из крючков рычагов, более подробно на фото ниже всю информацию смотрите, в двух словах, кончики (Один из кончиков синей стрелкой указан) к крючкам подсоединены и вот их нужно и вынуть (По одному кончику на каждое колесо), чтобы ещё в одних местах наконечники тросов освободить.

3) Ну и в завершение, выньте из второго кронштейна оболочки обоих тросов, а так же отвернув две гайки (По одной на каждый кронштейн), снимите дополнительные кронштейны с рычагов (см. маленькое фото ниже) и после чего, полностью снимите оба троса с автомобиля, но только учитывайте что они идут крест на крест, поэтому при обратной установки, не забудьте это и обязательно учитывайте.

Установка: Установка обоих тросов осуществляется в обратном порядке, все снятые кронштейны обязательно подсоедините на свои места, чтобы тросы не болтались и не задевали не за что лишнее.

Дополнительный видео-ролик: Более подробно увидеть процесс замены троса, вы можете в ролике, который размещён чуть ниже, кроме этого в нём ещё объясняется процедура замены самого ручка, возможно вам и это понадобится.

Порядок замены тормозных тросов

Для удобства загоните автомобиль на смотровую яму или эстакаду. Замену проводите с напарником: в одиночку закрепить новый привод сложно

. Перед установкой новых тросов их обильно смазывают, такая процедура продлит срок службы и предотвратит закусывание троса. Меняйте лучше сразу два, даже если один ещё цел.

  1. Выполнить пункты с 1 по 5 регулировки ручника (см. выше).
  2. Открутить уравнитель и освободить левый и правый тросы.
  3. Подвесить заднее левое или правое колесо. Снять колесо.
  4. Снять тормозной барабан. Он крепится двумя направляющими.
  5. Отогнуть зажимы на балке и дне кузова и освободить трос.
  6. Отсоединить трос от тормозного механизма.
  7. Установить новый трос.
  8. Установить тормозной барабан и прикрутить колесо.
  9. Повторить пп. 3–8 для второго заднего колеса.

После замены левого и правого привода стояночного тормоза проведите регулировку. Как это сделать, подробно описано выше. При замене задних тормозных колодок также выполните регулировку.

Проверку ручника рекомендуем проводить регулярно. В случае неисправности не поленитесь устранить дефекты. Не надо откладывать ремонт стояночного тормоза – это ваша безопасность, в том числе и в материальном плане. Вы же не хотите однажды утром, опаздывая на работу, обнаружить свою любимицу в бетонном ограждении парковки, правда?

В данной статье постараюсь рассказать о такой процедуре, как замена тросов стояночного тормоза на автомобиле Лада Калина. Для начала стоит отметить, что для выполнения данной процедуры нам понадобится немало инструмента, а именно:

  • головка на 7 мм и 10 мм
  • трещотка или вороток
  • удлинитель
  • глубокая головка на 13 мм
  • плоскогубцы или длинногубцы
  • отвертка с плоским лезвием
  • проникающая смазка

Первым делом необходимо загнать машину на яму, либо же поднять заднюю часть до такого уровня, чтобы можно было без проблем снизу все делать. Итак, сначала отводим в сторону резонатор или отсоединяем его. Я моем случае он был уже снят, поэтому все было довольно свободно.

После этого откручиваем 4 гайки крепления теплоотражающего экрана:

И снимаем экран со шпилек без особых проблем.

После этого доступен весь механизм регулировки ручного тормоза. Теперь при помощи глубокой головки можно откручивать две гайки центрального штока, как это показано на фото ниже.

Затем можно извлечь тросы из планки:

И извлекаем тросы из кронштейна на кузове. Со временем тросы могут закиснуть в том посадочном месте, поэтому предварительно желательно нанести проникающую смазку в месте посадки. И при приложении определенного усилия, трос все же извлекается из своего места.

После этого уже с другой стороны проводим дальнейшие действия. Сначала выводим из зацепления трос в том месте, где он крепится к кузову.

Теперь можно отсоединять трос от рычага, отведя ее немного в торону отверткой.

В результате получаем следующую картину:

И чтобы вытащить трос из отверстия в кожухе тормозного барабана, необходимо предварительно нанести проникающую смазку в место соединения:

И расшатывая из стороны в сторону трос с наружной стороны, вынимаем его до конца:

И окончательно вытаскиваем трос, если он еще где-то остался зажатым. С другой стороны все делается аналогично. Цена комплекта тросов ручника на Калину составляет от 400 рублей за два штуки. Установка проводится в обратной последовательности.

В Ладе Калине, как и в других автомобилях, много деталей, которые со временем или теряют свои свойства, или выходят из строя. Пачкаются фильтры, стираются тормозные колодки, увеличивается время срабатывания приборов. Настройка их не всегда требует вмешательства СТО, часть проблем владелец в состоянии решить сам, например, отрегулировать ручной тормоз. Нередко требуется его регулировка: ручник хотят подтянуть или ослабить.

  • 1 Где находится
  • 2 Как проверить ручной тормоз на Ладе Калине
  • 3 А если заменить?
  • 4 Инструмент для регулировки ручника
  • 5 Как подтянуть
  • 6 Если надо ослабить тормоз
  • 7 Как затягивают или ослабляют на универсале и хэтчбеке
  • 8 Если не помогает

Инструмент для работы

Любая работа, связанная с ремонтом и обслуживанием автомобиля, требует, как правило, использования определённого набора инструментов, и натяжка ручника на Kalina не является исключением из общих правил. Инструменты:

  • ключи 0 и 3;
  • головка с удлинителем 3;
  • трещотка.

Конечно, можно просто подняв домкратом авто, и поставить его на козелках или колодках. Это, правда, не совсем безопасно, да и работать так не очень удобно. Лучшими решениями являются:

Для того, чтобы произвести натяжку ручника на Kalina, нужно загнать машину на эстакаду или осмотровую канаву (автовладелец едва ли имеет подъёмник). Дальнейшая последовательность действий:

  • Включить первую передачу и полностью отпустить стояночный тормоз.
  • Находясь под машиной, надо первым делом посредством ключа на 10 открутить все четыре болта, которые крепят защитный кожух устройства.
  • Для того, чтобы было удобнее работать, нужно снять с крюка крепления глушителя резиновую подвеску — «пряник» на сленге водителей.
  • Защитный кожух необходимо сдвинуть вперёд, обеспечив доступ к регулировочному узлу, который служит для того, чтобы подтянуть ручник на Kalina. На СТО слесари используют специальный длинный ключ с шарнирным соединением, чтобы не снимать с подвеса глушитель и ускорить весь процесс.
  • Потом надо зафиксировать рожковым ключом 3 регулировочную гайку. Далее головкой на 13 открутить контргайку, которая и обеспечивает надёжную фиксацию регулировки. Проворачивая регулировочную гайку в направлении закручивания, подтягивают трос. Время от времени надо проверять количество щелчков храповика натяжного устройства. Доведя количество таковых до четырёх-пяти, стоит проверить ручной тормоз в действии.
  • Приподняв домкратом задние колёса, нужно провернуть каждое поочерёдно. При этом тормозные барабаны должны вращаться свободно, чуть задевая тормозной барабан — это будет слышно — а при подтяжке троса полностью вращение колёс руками не представляется возможным. Или можно попытаться, опустив задние колёса и убрав домкрат, сдвинуть машину с места при натянутом тросе — все эти способы уже описывались выше.

Возможно, что всё же придётся ещё подтянуть ручник на Ладе Kalina или, наоборот, ослабить, чтобы добиться правильной регулировки.

Если всё в порядке, то нужно затянуть контргайку головкой, придерживая при этом регулировочную гайку, для того, чтобы не сбилась регулировка.

Перед закручиванием гаек следует не забывать о том, что под каждую из них надо поставить по одной гроверной шайбе — это предотвратит самоотвинчивание.

Бывает, что, несмотря на правильность действий, отрегулировать стояночный тормоз не получается. Возможные причины в таком случае следующие:

  • износ тормозных колодок задних колёс;
  • износ тормозных барабанов задних колёс;
  • предельный износ троса или его заклинивание.

Для того, чтобы понять причину, нужно снова поднять домкратом задние колёса, поставив автомобиль на первую скорость.

Сняв барабаны, убедиться в исправном или нет состоянии тормозные колодки и барабаны. Толщина накладок должна быть не менее четырёх миллиметров, а износ барабанов — не запредельным.

Если и здесь всё нормально, то потребуется замена троса ручного тормоза.

Перед закручиванием гаек следует не забывать о том, что под каждую из них надо поставить по одной гроверной шайбе — это предотвратит самоотвинчивание.

Бывает, что, несмотря на правильность действий, отрегулировать стояночный тормоз не получается. Возможные причины в таком случае следующие:

  • износ тормозных колодок задних колёс;
  • износ тормозных барабанов задних колёс;
  • предельный износ троса или его заклинивание.

Для того, чтобы понять причину, нужно снова поднять домкратом задние колёса, поставив автомобиль на первую скорость.

Сняв барабаны, убедиться в исправном или нет состоянии тормозные колодки и барабаны. Толщина накладок должна быть не менее четырёх миллиметров, а износ барабанов — не запредельным.

Если и здесь всё нормально, то потребуется замена троса ручного тормоза.

Отрегулировать или поменять?

Чтобы определить, можно ли отрегулировать стояночный тормоз или лучше поставить новый, вспомните, давно ли вы меняли тормозные колодки и барабаны сзади. В среднем замена задних колодок необходима раз на 50–80 тыс. км, однако периодичность зависит и от манеры езды. При высоком износе колодок стояночный тормоз не будет эффективен (как и тормозная система автомобиля в целом). Осмотрите колодки: если их толщина меньше 1,5 мм, нужна срочная замена. Кроме того, попробуйте развести колодки отвёрткой вручную. Они должны разводиться без чрезмерного усилия.

Рекомендуем: Как сделать руль с подогревом своими руками?

Если толщина в пределах допустимой, обратите внимание на тормозной барабан. Измерьте штангенциркулем его диаметр

При значении выше 20 см барабан должен быть заменён на новый.

Если все осмотренные узлы автомобиля в порядке, но стояночный тормоз всё же не работает, проблема заключается в тросе. При его обрыве ручник будет подниматься без какого-либо усилия — в этом случае деталь однозначно требует замены. Натянуть трос можно своими руками, однако если он уже поднят на максимум и подтяжка невозможна, стоит пойти на замену.

Есть ещё один признак того, что стояночный тормоз пора регулировать: при затягивании ручника вы слышите менее двух или более четырёх щелчков фиксатора. В процессе эксплуатации допускается увеличение количества щелчков до шести.

Операции выполняемые при замене троса привода стояночного тормоза на автомобиле ВАЗ 2190 Лада Гранта.

1. Опустите рычаг стояночного тормоза до упора вниз.2. Снимите тормозной барабан соответствующего колеса.3. Снимите глушитель с подушек подвесок и резонатор с задней подушки. Опустите систему выпуска вниз 4. Ключом «на 13» отверните контргайку и регулировочную гайку стояночного тормоза и снимите уравнитель 1 с тяги 2.

5. Выньте наконечник троса из уравнителя.

6. Выньте наконечник оболочки троса из кронштейна на кузове.

7. Отогните две скобы крепления каждого троса.

8. Вставьте отвертку между колодкой и рычагом привода стояночного тормоза, отведите рычаг в переднее положение и отсоедините наконечник троса от рычага.

9. Ослабьте затяжку гайки крепления держателя троса на балке заднего моста и выньте трос из держателя.

10. Выньте трос из кронштейна на кузове.

11. Выньте трос из тормозного щита.

12. Установите трос в порядке, обратном снятию

При этом обратите внимание на то, что тросы устанавливают в кронштейн крест-накрест. После установки отрегулируйте стояночный тормоз (см

“Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им

Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

“Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

Снятие тросов привода стояночного тормоза на автомобиле Лада Гранта производят для их замены в случае обрыва или чрезмерного вытяжения, в следствие чего становится невозможным выполнение его регулировки. Для проведения ремонтных работ автомобиль необходимо загнать на смотровую яму или эстакаду, после чего подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

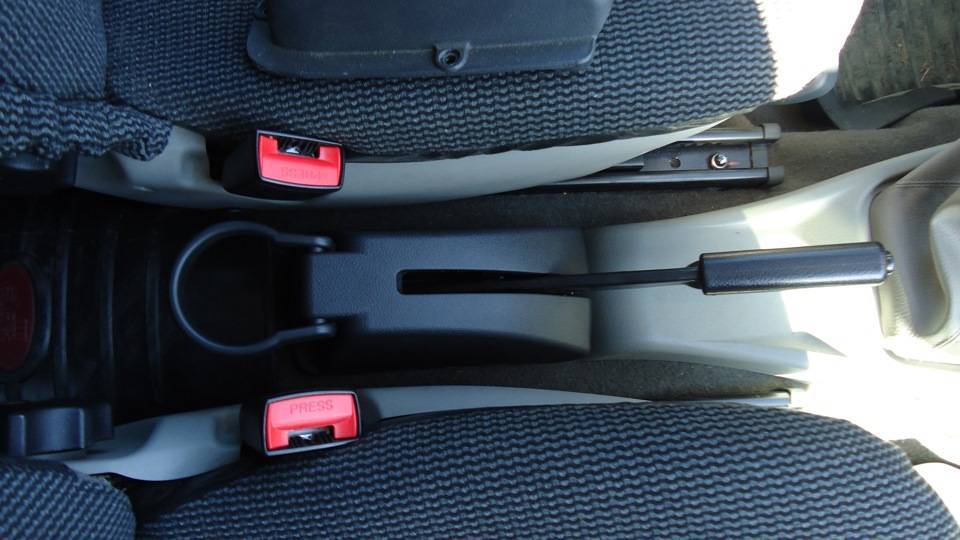

Опускаем рычаг ручника до упора вниз.

  • Снимаем с автомобиля задние колеса и тормозные барабаны.
  • После чего необходимо снять передний термоэкран дополнительного глушителя.
  • Теперь необходимо снять задний экран с дополнительного глушителя, после чего снимаем экран с топливного бака.
  • Выкручиваем контр гайку и регулировочную и снимаем уравнитель тросов ручника.
  • Вынимаем наконечники оболочек троса из кронштейна на кузове.
  • Плоской отверткой отгибаем скобу крепления оболочки троса к кузову и вынимаем его.
  • Далее снимаем заднюю колодку сначала одного колеса, а затем другого и отсоединяем наконечник от рычага привода колодки.
  • Ключом на десять ослабляем гайку держателя троса на балке задней подвески и вынимаем его, после чего вынимаем трос из кронштейна на кузове и тормозного щитка.
  • Полностью снимаем.
  • Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности. По завершению работ, отрегулируйте ручник.

На этом ремонтные работы по замене тросов привода стояночного тормоза на автомобиле Ваз 2190 завершены.

Не верная работа ручника может стать причиной аварии или какого-нибудь другого серьёзного инцидента.

Подведем итоги

Сборочный процесс, после того, как проведена замена троса, не представляет особых трудностей, поэтому комментировать его нет особого смысла. Сама последовательность действий обратная демонтажной процедуре. Перед установкой наконечников ветвей тросов в посадочные отверстия на щитах тормозных механизмов Лада Калина не забываем очистить эти проемы от грязевых скоплений. Это позволит значительно легче завести наконечники. После завершения сборочной процедуры требуется отрегулировать узел, помня о достижении потребного числа щелчков на рычаге и проверить работу ручника в дорожных условиях.

На Лада Калина в процессе эксплуатации ручного тормоза, он может потянуться и потребуется регулировка. Так, признаками того, что ручник нужно подтянуть становится плохая фиксация автомобиля, при поднятом ручном тормозе, на уклонной поверхности. Этот звоночек сигнализирует к тому, что необходимо подтянуть трос.

Видео о том, как подтянуть ручник на Лада Калина:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
