Подключаем бортовой компьютер на ВАЗ-2110 своими руками

Штатный бортовой компьютер ВАЗ 2110 – инструкция, установка

Практически все современные авто оснащаются бортовым устройством. Этот прибор наделяет машину множеством полезных функций. С его помощью можно узнать суточный пробег автомобиля, мгновенный расход топлива, температуру воздуха, запас топлива в баке. Среди прочих функций – дополнительные параметры работы – расход воздуха, положение коленвала и заслонки и др. данные.

Однако самой полезной функцией бортового или маршрутного компьютера является предоставление информации об ошибках. Прибор может узнать номер ошибки, возникающей во время работы двигателя и вывести ее на экран без дополнительной диагностики. Это позволяет устранить неисправности, избежав платной диагностики или непредвиденного ремонта.

Некоторые модели машин, выпущенные с завода, не обладают этим полезным прибором, что затрудняет обслуживание автомобиля. Поэтому владельцы стремятся осуществить собственный тюнинг ваз. Поставить бортовой компьютер на ваз 2110 своими руками не составит особых проблем. При правильном подсоединении время работы не займет больше часа. Статья покажет, как установить и настроить устройство на ваз 2110-2111, а также поведает про модели и цены бортовых компьютеров.

Бортовые устройства подразделяются на несколько видов. На ВАЗ 2110 подходят инжекторные или карбюраторные устройства, в зависимости от типа системы питания для автомобиля. Дополнительно устройства подразделяются на стационарные, устанавливаемые только в специально отведенные места или универсальные, произвольного размера, которые можно поставить в любом удобном месте.

Помимо прочего, существуют устройства, которые подойдут только для одной модели. К примеру, ВАЗ 20199, а на ваз 2110 он не работает. Это может стать причиной, почему прибор неправильно показывает данные. Об этом стоит помнить при покупке и приобрести бортовой компьютер, который можно устанавливать именно на эти модели.

Наиболее распространенными и удобными устройствами для ваз 2110 являются простые приборы Штат 110-Х5, цена которых начинается с 2-3 тысяч рублей. Бортовик совместим со старой панелью и обладает рядом простых функций, как информация о расходе топлива, температура ОЖ в бачке, ориентировочный запас хода и пробег до предстоящего ТО вкупе с расшифровкой ошибок двигателя.

Лучше всего отдать предпочтение более дорогим приборам типа Омега 168, Орион или Мутльтроникс. Такие устройства обладают расширенным набором полезных функций, которые существенно упростят эксплуатацию авто. И вас не испугает то, сколько стоит такой бортовой компьютер. Максимальная стоимость продвинутых БК, которые идут вместе с приборной панелью, упрощающей установку, достигает 10-12-ти тысяч рублей.

Самостоятельная установка БК

После приобретения подходящего устройства, нужно подключить приобретенное оборудование. Для функционирования БК, понадобится:

  • Источник постоянного напряжения +12В (как правило, эту функцию выполняет автомобильный аккумулятор).
  • Электропитание, поступающее на БК, в момент поворота ключа в замке зажигания. Благодаря этому, БК будет включаться одновременно с запуском мотора транспортного средства.
  • Напряжение при включении габаритных огней. Благодаря ему, БК автоматически настроит яркость экрана, и снизит ее при включении габаритов. Это же, позволит уменьшить расход запаса аккумулятора.
  • Масса.
  • Сигнал от датчика уровня топлива. Многие современные БК, не могут обойтись без него. Это связано с тем, что компьютеру нужны показатели датчика для автоматического расчета уровня расхода горючего.
  • Диагностические линии (K-line). Канал отвечает за предоставление информации обо всех системах авто.

На некоторых старых моделях, диагностическая колодка с наличием сигналов, не устанавливается. Для того чтобы получить напряжение +12 Вольт, потребуется подать питание на БК с замка зажигания, а габаритные огни подключить к прикуривателю. Массу можно взять с корпуса, либо с прикуривателя.

Для подключения БК к топливному датчику, нужно внимательно изучить электрическую схему транспортного средства. Благодаря этому, можно отыскать нужный кабель для подключения. После, остается определиться с местом соединения, и подсоединить туда провод от БК. K-line, обыкновенно, располагается на диагностической колодке. Разъемы «Евро 2», оснащаются им в гнезде «М», а в «Евро 3», в гнезде «7».

Как правило, в стандартную комплектацию БК, включен датчик температуры. Его необходимо установить снаружи транспортного средства. Наиболее частым местом закрепления устройства, является левая часть бампера. Таким образом, на устройство не будет оказываться никакого лишнего теплового воздействия. Ну а провод от датчика, проводят в отверстия между моторным отсеком транспортного средства и салоном.

Что касается времени установки бортового компьютера на автомобиль, то оно занимает не больше 1–2 часов, но при этом, позволяет существенно сэкономить денежные средства (так, средняя стоимость установки бортового компьютера, равна 50 долларам США).

Понятие про режим самодиагностики. Что такое коды ошибок и как ими пользоваться

Мы уже говорили ранее о том, что бортовой компьютер ВАЗ 2110 штат сильно помогает предупреждать проблемы, возникающие в связи с неправильной работой исполняющих и контрольных систем вашего автомобиля, когда загорается лампочка “Check Engine”. Все это реально, поскольку в чип инсталлирован режим самодиагностики бортовой на компьютер ВАЗ 2112. БК получает информацию от ЭБУ по К-линии и сообщает автомобилисту, что с его железным конем не так.

Это очень важно, поскольку все системы двигателя на ВАЗ-2110 типа инжектор управляются ЭБУ и сбои в его работе и функционировании основных диагностических систем могут привести к выходу из строя всего автомобиля, нерациональному расходу топлива и сильной потери мощности ДВС. Если у вас имеется компьютер бортовой ВАЗ 2110, вам достаточно просто спросить его, что с автомобилем не так, и ваш “электронный” друг тут же выдаст всю подноготную

Не нужно вызывать дорогостоящих специалистов либо подолгу копаться под капотом авто — самодиагностические системы могут сделать все это за нас.

Конечно же, бортовой компьютер ВАЗ 2110 сообщает нам информацию об ошибках в закодированном виде. Вы не увидите текстовое сообщение, информирующее, что именно с вашим автомобилем не так, а лишь цифровой код неисправности. Основная причина данного подхода в том, что размер экрана бортового компьютера сильно ограничен. Но это в действительности не является какой либо проблемой, если у вас есть под рукой справочник с расшифровкой (его легко можно найти также у нас на сайте).

Если ваш автомобиль комплектуется лишь базовым бортовым компьютером ВАЗ-2110, расположенным под спидометром на приборной панели, то режим самодиагностики в нем запускается при помощи одновременного поворота ключа зажигания и удерживания нажатой кнопки сброса суточного пробега. Сразу после этого перед вами должны начать “плясать” все стрелки на приборной панели. Нажав два раза на кнопку сброса, мы переключаемся от версии прошивки, собственно, к информации об ошибках

Если ваш автомобиль снабжен люксовой комплектацией, где штат бортовой компьютер ВАЗ 2110 установлен рядом с блоком САУО (и АМК 211002), режим самодиагностики там включается еще проще, нажатием кнопки “часы” в режиме отображения времени. Если появляется надпись об ошибке — необходимо просто подключить бортовой компьютер ВАЗ 2110 к диагностическому интерфейсу.

Настраиваем бортовой компьютер штат на ВАЗ 2110 на примере базового БК люксовой комплектации. Некоторые полезные приемы.

Несомненно, чтобы полностью охватить все возможности бортового компьютера на ВАЗ 2110, стоит ознакомиться с инструкцией эксплуатации по нему. Мы рассмотрим лишь краткий список некоторых полезных функций, на которые способен бортовой компьютер ВАЗ 2110 штатный. Например, настройка датчика, отвечающего за уровень топлива в баке:

  1. 1. Первым делом надо полностью опустошить бачок с бензином в вашем автомобиле. Далее необходимо переключиться в режим выбора топлива, удерживая первую сверху кнопку в правом ряду в течении нескольких секунд. Бортовой компьютер штатный ВАЗ 2110 отобразит на дисплее цифру “0”.
  2. 2. В режим торирования переключаемся удержанием на секунду кнопки с изображением автомобиля, о чем бортовой компьютер на ВАЗ 2112 уведомит нас коротким звуковым сигналом. На дисплее теперь загорелась цифра “3”.
  3. 3. Заливаете в бензобак 3 л. бензина. Подождав некоторое время, еще раз нажимаем и удерживаем кнопку с изображением авто.
  4. 4. Продолжаем наполнять бак бензином до максимальной его емкости. БК сам закончит процедуру торирования и переключится в режим ожидания.
  5. 5. Еще проще настроить БК для сигнализации о превышении скорости. Для этого необходимо переключиться в в режим “средняя скорость” и вновь удерживать верхнюю правую кнопку в течении нескольких секунд. Целочисленное цифровое значение выставляется при помощи функциональных клавиш “+” и “-” на панели прибора. Выходим из режима настройки скорости аналогичным образом, как и входили в него.

На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.

О каком БК идёт речь? Ответ приведён на видео.

Основные отличия БК инжектора от карбюратора

Основные отличия бк в зависимости от типа питания, заключаются в возможностях бортового для ВАЗ 2110. Карбюраторный тип – самый простой. Основная причина — карбюраторы в большей степени регулируются механически, а электронике отведена второстепенная роль. Поэтому его стандартный набор функций – крайне невелик. Можно узнать о:

  • времени суток или настроить будильник;
  • текущем и среднем расходе топлива, а также запасе хода;
  • средней скорости и режиме езды;
  • температуре двигателя или забортного воздуха;
  • диагностическую информацию, которая позволяет узнать об ошибке работы двигателя и декодировать ее.

Установка бортового компьютера на ВАЗ 2110 с детальной инструкцией

К каждому штатному бортовому компьютеру на ВАЗ 2110 прилагается инструкция, в соответствии с которой можно демонтировать старый БК и поставить на его место новый. Потому первым делом вооружитесь этим руководством.

Разобраться самому в том, как подключить бортовой компьютер на автомобиле отечественного производства ВАЗ 2110 не сложно. Необходимо действовать последовательно, соблюдать этапность.

  • Сначала снимается клемма, которая идет от аккумулятора.

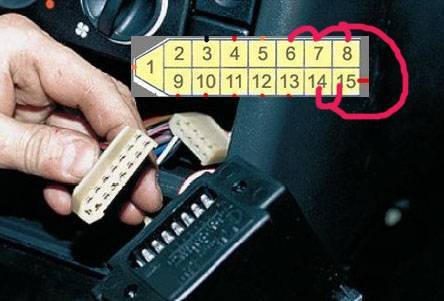

  • Отыщите колодку включения сигнализации и достаньте ее. Как раз к ней подключается бортовой компьютер.
  • Из седьмого контакта следует извлечь провод оранжевого цвета.
  • На его месте крепится красно-белая проводка, которая вытягивается из жгута бортового компьютера.
  • Отключите оранжевый проводок, установите его в разъем, из которого вы ранее извлекли провод.
  • От десятого контакта отключат красный провод, имеющий черные полоски. Сюда крепят красный провод от жгута БК. На место красного подключают красно-черный. По сути, вы меняете провода местами.
  • От пятого контакта отключите проводок черного цвета. К нему подключают провод аналогичного черного окраса из жгута бортового компьютера. Это очень важный момент, не упустите го.
  • Сюда подключается черный провод от колодки.
  • Теперь очередь за восьмым контактом. С него снимается белый провод, подключается на его место белый проводок из жгута. То есть вновь происходит смена местами.
  • Убедитесь, что между проводами имеется контакт.
  • Проверьте качество фиксации каждого отключенного и подключенного проводка. На участках их скручивания используйте изолирующую ленту.
  • Через внутренний участок консоли жгут протягивается к месту последующей установки бортового компьютера.
  • Далее следует аккуратно, то прочно подключить его к датчику, который отвечает за регулировку уровня топлива в автомобиле.
  • Снимите щит приборов, чтобы открыть себе доступ к серой колодке.
  • Отключите блок с предохранителями. Он располагается слева относительно водителя.
  • Из колодки серого цвета извлеките провод розового окраса, который передает сигнал к датчику уровня топлива. К нему подключается розовый проводок из жгута вашего бортового компьютера.
  • Установите бортовик на его законное место.
  • Подключите обратно клемму аккумулятора, чтобы включить зажигание. Заведите двигатель и проверьте, все ли работает на установленном бортовом компьютере.

Следуя достаточно простой инструкции, вы без проблем должны подключить к автомобилю ВАЗ 2110 БК. Внимательно изучите каждый пункт, подумайте, действительно ли вы сможете все сделать своими руками.

Как мы уже отмечали, примерная стоимость нового бортового компьютера, предназначенного для установки на автомобиль ВАЗ 2110, составляет 2 тысячи рублей. Потребности в покупке дополнительных инструментов, материалов для самостоятельного монтажа нет, то есть весь процесс будет стоить вам 2 тысячи.

Обратившись на станцию технического обслуживание, за подключение бортового компьютера у вас попросят еще около 2 тысяч рублей. Это в лучшем случае.

Учитывая относительную простоту работы, доверять ее автослесарям нет необходимости. Последовательно выполняя каждый этап и придерживаясь инструкции, вы сумеете своими руками оснастить свой ВАЗ 2110 бортовым компьютером.

 Загрузка …

Отличия между инжектором и карбюратором

Бортовые компьютеры для Ваз 2110

На самом деле инжектор практически ничем не отличается от карбюратора. У них почти вся конструкция одинакова. Однако если считать, что замена карбюратора инжектором не принесет никакой пользы, то это не так. Рассмотрим преимущества инжектора:

​ Если в автомобиле появились какие-то неполадки, то найти их можно будет всего за несколько минут.

  • ​ Даже на холостых оборотах двигатель работает так, как нужно. И зимой завести автомобиль можно без проблем, не прогревая предварительно двигатель.
  • ​ И в целом машина ездит гораздо лучше. При этом она тратит намного меньше топлива, если сравнивать ее с карбюраторной моделью.
  • ​ Периодически карбюратор следует чистить и регулировать, в то время как инжектор не требует почти никакого вмешательства.

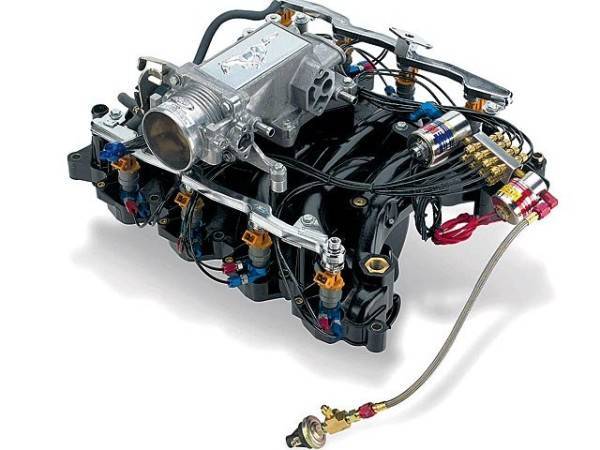

Комплект для инжектора Ваз 2110

Обычно новый инжектор(см.ВАЗ 2110: промывка инжектора своими силами) работает длительное время. И даже если он по каким-либо причинам ломается, то его можно отвезти в автосалон, где ремонт будет произведен бесплатно, так как он будет на гарантии. Если же сломан какой-то датчик, то заменить его можно за считанные секунды. Да и стоят такие детали недорого.

Недостатки инжектора

Комплект инжектора Ваз 2110

К основным недостаткам инжектора относят:

​ Катализатор, который располагается на расстоянии 0,1 м над землей.

Коды ошибок комбинации VDO на панели приборов ВАЗ 2110

  • Если остается 0, то ошибки отсутствуют
  • При появлении 1 — говорит о неисправности микропроцессора
  • Обрыв цепи датчика указателя уровня топлива
  • Ошибка 4 — повышенное напряжение питания бортовой сети свыше 16 Вольт
  • Ошибка 8 — пониженное напряжение, менее 8 Вольт
  • При нескольких неисправностях одновременно может выдаваться цифра, которая будет являться суммой вышеприведенных кодов, например 6 (2+4), 10 (2+8), 12 (4+8) или 14 (2+4+8)

Если говорить откровенно, то особой полезности данные коды неисправностей ни приносят. Если сравнивать с показаниями специальных бортовых компьютеров, типа ШТАТ, то там конечно в десятки раз больше полезной информации и различных данных. Но об этом поговорим как-нибудь в следующих статьях.

Еще у меня приборы отключатся когда едешь и звук какой то пишит уровень топлива тоже плавает меня дут точ такой же ни чё не помогло и масу смотрел на ручнике тоже ноль

У меня показывает на приборах сверху 3456 а снизу 78 что это значит подскажите пож

Двигатель 21124 16 клапанный

Здравствуйте ! Помогите с проблемой вчера приехал на авто всё работало до этого чистил форсунки. На следующий день авто завелась но поработав 3-5 сек заглохла и больше не завелась искры нет датчик колевала менял , потом сбрасываю давление в рампе пытаюсь завести заводится на 4 сек и глохнет . Куда копать ?

Подскажите пожалуйста.у меня показывает ошибку 78 . Ваз 21124 16v европанель 2007 года

Здравствуйте у меня ваз 10, 8 клапаны была ошибка 14 я ее збросил надо ехать на диагностику ?

Здраствуйте, У меня ваз 2110 машина не заводиться. Буксиром еле-еле завёл холостой не работают и тройт, постайано надо газовать что надо делать подскажите. И ошибка 8 покзывает, как найти этот нейсправность.

Ваз 2112 16клапанный, при самодиагностике выдает ошибку 818,2…помогити спасити чего делается то)

Здравствуйте, ваз 2112 перестала заводится, на бортовом комп.показывает ошибку 43210

Кто мне скажет что за ошибка №8?

1 Ошибка микропроцессора 2 Ошибка цепи датчика указателя топлива 4 Большое напряжение 8 Низкое напряжение 12 Исправность диагностической цепи контрольной лампы 13 Отсутствует сигнал датчика кислорода/LAMDA-зонд 14 Высокий уровень сигнала датчика температуры охлаждающей жидкости 15 Низкий уровень сигнала датчика температуры охлаждающей жидкости 16 Повышенное напряжение бортовой сети 17 Пониженное напряжение бортовой сети 19 Неверный сигнал датчика положения коленчатого вала 21 Высокий уровень сигнала датчика положения дроссельной заслонки 22 Низкий уровень сигнала датчика положения дроссельной заслонки 23 Высокий уровень сигнала датчика температуры всасываемого воздуха 24 Нет сигнала датчика скорости автомобиля 25 Низкий уровень сигнала датчика температуры всасываемого воздуха 27 Высокий уровень сигнала СО-потенциометра 28 Низкий уровень сигнала СО-потенциометра 33 Высокий уровень сигнала датчика массового расхода воздуха Для GM НИВА: Высокий уровень сигнала датчика абсолютного давления 34 Низкий уровень сигнала датчика массового расхода воздуха Для GM НИВА: Низкий уровень сигнала датчика абсолютного давления 35 Отклонение оборотов холостого хода 41 Неверный сигнал датчика фазы 42 Неисправность цепи управления электронным зажиганием 43 Неверный сигнал датчика детонации 44 Обеднённый состав смеси 45 Обогащённый состав смеси 49 Диагностика потери вакуума 51 Ошибка ППЗУ 52 Ошибка ОЗУ 53 Нет сигнала датчика СО-потенциометра Для GM НИВА: повышенное напряжение 54 Нет сигнала датчика октан-корректора 55 Обеднение при высокой нагрузке на двигатель Для GM НИВА: о шибка электронного блока управления 61 Деградация датчика кислорода/LAMDA-зонда

Ошибки сохраняются пока их не сбросить вручную! Также ошибки складываются! Т.е. у вас случились ошибки 8 и 14, то на дисплее выведется ошибка 22.

Помогите пожалуйста стоял грелся минут пять вдруг машина заглохла сама заводил потом тоже сперва Троила играла оборотами от 1000-1500 и опять глохла ,а как только нажимаешь на газ сразу глохнет

Датчик коленвала либо сам коленвал может еще шестерня коленвала

Привет,я делаю все как на видео, но диагностика не выполняется, просто переключает пробег на суточный и все.

Сергей зажми на панели эту кнопку и держи поверни при этом ключ зажигания там все покажет

Диагностика при помощи дополнительных средств

Для диагностики авто, в том числе и ВАЗ 2110, применяют различное оборудование, которое подключается к специальному разъему. Благодаря этому оснащению, которое не отличается особой сложностью и высокой ценой, можно составить полную картину состояния авто.

На СТО используется персональный компьютер, на который данные от датчиков фаз передаются через специальный кабель.

Адаптер для диагностики авто

На рынке появились блютуз устройства, позволяющий производить диагностику при помощи смартфона, планшета или ноутбука.

Работают они по схеме. Устройство подключается к разъему, включается зажигание и начинается процесс диагностики. Данные поступают от датчиков фаз на ЭБУ. От него на мобильное устройство, на котором предварительно должно быть установлено специализированное программное обеспечение.

Это дает возможность не только большего получения данных, но и представлены они в более наглядной форме. Такой способ позволяет водителю даже с небольшим опытом эксплуатации авто (в нашем случае ВАЗ 2110) получить все данные о его автомобиле.

Но большинство водителей предпочитают проводить диагностику на СТО. Чтобы вы были в курсе тех данных, которые выдает бортовой компьютер через ОЗУ от датчиков фаз, представим расшифровки частых ошибок.

Расшифровка комбинаций

Если возникают проблемы с электрооборудованием, устраняться они должны немедленно. О том, что в данном вопросе не все в порядке покажет код ошибки 1602.

Иногда ошибка 1602 может быть просто сброшена и в дальнейшем не появляется. Социалисты называют такие данные «добрыми».

Ошибка 1602 иногда появляется если:

  • на некоторое время была отключена аккумуляторная батарея;
  • имел место скачок напряжения во время запуска мотора, к примеру, в холодную погоду.

Но если код ошибки 1602 появляется все время, необходимо проверить всю сеть. Возможно, есть обрыв. При постоянном появлении кода ошибки 1602 можно попробовать зачистить клеммы батареи. Проверьте, хорошо ли они закреплены. Не помогло, ошибка 1602 все еще появляется? Проведите проверку цепи. Начинать нужно от плюсовой клеммы аккумулятора. Начните с электропредохранителя и плавкой вставки.

Проверьте массу ЭБУ, ДПДЗ. Иногда случается, что причиной кода ошибки 1602 является сигнализация, которая может блокировать цепь контролера и влияет на показания датчиков фаз. В такой ситуации нужно обращаться с претензией в компанию, которая занималась установкой сигнализации.

Ошибка 0102 свидетельствует о заниженном уровне сигнала, который сообщается от датчика фаз массового расхода воздуха.

Код 0102 будет занесен в память ОЗУ в таких ситуациях:

  • малый расход воздуха, который зависит от скорости вращения коленчатого вала;
  • насколько открыта дроссельная заслонка;
  • после появления неполадки прошло несколько циклов.

Если ошибка появляется периодически, то нужно:

  • проверить состояния воздушного барьера;
  • крепление колодочки проводки с ЭБУ;
  • проверить РХХ;
  • почистить дроссельный патрубок.

Еще одна ошибка, которая может возникать, — 0300. Появляется 0300 в случаях, если ОЗУ фиксирует частые пропуски воспламенения.

Если код ошибки 0300 высвечивается постоянно, то нужно осуществить проверку следующих узлов:

  • свечи зажигания;
  • форсунки;
  • система зажигания;
  • повышенный или пониженный уровень компрессия может быть причиной появления кода 0300;
  • также код 0300 может появляться в случае нарушения проводки.

Нельзя игнорировать появление ошибки 0300. В дальнейшем это может привести к ухудшению работы иных узлов.

Освоить диагностику авто в частности ВАЗ 2110 несложно. Она продлит срок службы благодаря своевременному выявлению неисправностей, которые фиксируют датчики фаз.

На всех инжекторных автомобилях ВАЗ 2110, 2111 и 2112 есть такая функция, как самодиагностика комбинации приборов и даже выявление определенных ошибок с предоставлением кодов на дисплей.

Чтобы запустить эту функцию, необходимо удерживая кнопку сброса суточного пробега, включить зажигание автомобиля. Чтобы долго вы не думали, что и как делать, советую посмотреть подробный видео обзор, который я записал для данной темы. Видео сделано на примере ВАЗ 2112.

Что касается расшифровки ошибок, то ниже постараюсь сделать текстовое их описание, чтобы было более наглядно и доступно для каждого.

Расшифровка обозначений на экране штатного бортового компьютера ваз 2110 2111 2112

Какие существуют штатные маршрутные компьютеры?

Вариант 2. Устанавливаются вместо маленькой заглушки рядом с блоком САУО

Такие устанавливались на «люксовых» десятках. Есть модели АМК 211000 без диагностики, и АМК 211001, АМК 211002 с диагностикой. Узнать какой именно у Вас можно по числовым обозначениям на задней крышке. Для этого естественно МК надо снять. Если сзади есть надписи АМК-211001 или АМК 211002, при этом в режиме часов, при нажатии на кнопку «часы» появляются надписи Err и дальше ещё две — отлично. У Вас полноценный БК.

Если же вот такие надписи:

То к сожалению, это БК в котором либо отсутствует возможность диагностики, либо «обрезанная» прошивка». Умельцы перепаивают и перепрошивают такие модели, но на мой взгляд они этого не стоят.

Снять такой МК очень просто. Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи. Поддеваем отверткой…

вынимаем МК из посадочного места ….

….отсоединяем от него колодку проводов.

Обозначения на экране МК

Маршрутный компьютер (МК), показанный на рис., устанавливается в вариантном исполнении вместо часов. МК имеет 15 функций, разбитых на 3 группы. Выбор группы

осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кнопками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выключенном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохраняются не менее 1 мес.

КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА Коррекция хода часов Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного времени нажать кнопку 1, при этом происходит сброс секунд и округление показания часов.

Установка текущего времени (календаря) Нажать кнопку 4 в режиме «Текущее время» («календарь»). Кнопками 5, 6 установить нужное значение часов (дня). Нажать кнопку 4.

Кнопками 5, 6 установить нужное значение минут (месяца). Нажать кнопку 4 для завершения установки времени (календаря).

Кликните по картинке для увеличения.

Установка будильника

Нажать кнопку 4 в режиме «Будильник». Кнопками 5, 6 установить нужное значение часов. Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут. Нажать кнопку 4 для завершения установки будильника. В режиме «Текущее время» будет светиться символ будильника (будильник включен).

Выключение будильника

Нажать кнопку 4 в режиме «Будильник».

Нажать кнопку 1 для выключения будильника. В цифровых разрядах появится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фонарях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фонарях регулировка уровня подсветки производится программно: — нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уровня подсветки, а в цифровых разрядах будет высвечиваться число, соответствующее уровню подсветки в процентах от максимального значения; — кнопками 5, 6 установить необходимый уровень яркости подсветки; — нажать кнопку 4 для завершения режима регулировки яркости.

Тарирование датчика уровня топлива

Для проведения коррекции необходимо слить весь бензин из бака. Нажать и удерживать кнопку 4 более 2 с в режиме «Уровень топлива». На индикаторе появится мигающая цифра «0». Нажать и удерживать кнопку 3 в течение 1 с до появления звукового сигнала подтверждения. После этого на индикаторе появится мигающая цифра «3». Залить в бензобак с помощью мерной емкости 3 л бензина, выждать время, необходимое для успокоения датчика уровня топлива, нажать и удерживать кнопку 3 1 с до появления звукового сигнала подтверждения. Продолжить эту процедуру до максимального значения 39 л, после которого компьютер автоматически выходит из режима.

Установка сигнализатора превышения скорости

Нажать кнопку 4 в режиме «Средняя скорость». Кнопками 5, 6 установить требуемый порог скорости. Нажать кнопку 4 для выхода из установки сигнализатора превышения скорости.
