Как почистить инжектор в домашних условиях

Когда чистка форсунок инжектора может быть бесполезной

Плановую промывку инжектора и форсунок без снятия своими руками или в сервисе следует проводить каждые 10-20 тысяч километров пробега. Если прочищать форсунки после более длительного расстояния, то есть риск того, что данная процедура будет уже бесполезной.

Такое пренебрежение в конечном итоге может привести сильному повреждению не только этой детали, но и других взаимосвязанных узлов двигателя. Простой чисткой инжектора в таком случае уже не отделаться, двигатель будет нуждаться в ремонте.

Покупка новых комплектующих, в том числе форсунок, занятие трудоемкое и не дешевое. Поэтому чистку инжектора не стоит откладывать в «долгий ящик», особенно в тех случаях, когда признаки неисправности уже проявились.

Но лучший вариант – это не допустить появления проблемы, время от времени промывая форсунки без снятия, например, перед заменой моторного масла. Такая профилактика поможет уберечь свой автомобиль от ненужных неполадок с форсунками двигателя.

Признаки загрязнения форсунок

Закономерным среди неопытных автомобилистов становится вопрос о том, когда нужно на автомобиле чистить инжектор и проводить восстановление работоспособности распылителей, то есть форсунок.

Специалисты и бывалые автомобилисты прекрасно знают, какое огромное значение имеют чистые распылители в составе инжекторного двигателя. Потому они, не дожидаясь признаков загрязнения, проводят периодическую профилактическую чистку. Делать это рекомендуется не реже чем раз в 30 тысяч километров пробега.

Но это условная цифра, поскольку состояние каждого транспортного средства индивидуальное, и может существенно отличаться в зависимости от целого ряда фактора. В основном на форсунки влияет качество заливаемого топлива, состояние топливной системы, фильтров, а также отношение владельца к вопросу обслуживания своей машины.

Не стоит ждать сигналов от инжектора, который будет явно говорить о том, когда нужно наконец-то чистить забитые форсунки. Лучше всего заниматься профилактической очисткой, и не рассчитывать на тот или иной регламент. Есть множество примеров, когда форсунки забивались уже буквально через пару тысяч километров, а порой даже через несколько сотен. У других же, кто придерживался всех правил и заливал действительно хорошее горючее, форсунки прекрасно работали в течение 30-40 тысяч километров.

Существует несколько признаков, которые подскажут вам, что форсунки забились, в них образовались загрязнения, и требуется в ближайшее время принять меры. Характерная симптоматика проявляется в следующем:

• запуск двигателя происходит с некоторыми затруднениями;
• на холостом ходу появляются так называемые плавающие обороты;
• водитель явно ощущает падение мощности;
• заметно падает тяга мотора;
• в моменты разгонов чувствуются резкие рывки;
• без явных причин значительно увеличивается расход топлива.

Представленные признаки потенциально говорят о том, что инжектор забился. Но полностью полагаться на такие симптомы нельзя, поскольку они также могут указывать на проблемы и неисправности в других узлах.

Чтобы окончательно поставить диагноз, лучше всего провести диагностику в автосервисе. Если тратить деньги на услуги СТО вы не хотите, проверить форсунки можно самостоятельно. Для этого проводится визуальный осмотр. Указанные признаки чаще всего проявляются на старых машинах, пробег которых превысил отметку в 100 тысяч километров.

Полагаться на чужой опыт и выполнять очистку с периодичностью, регламентированной автопроизводителем, не совсем правильно. Нужно опираться на конкретные признаки именно вашего автомобиля. Если чувствуете неладное, стоит убедиться в собственной правоте, провести диагностику или визуальный осмотр, и уже на основании этого принимать окончательные решения.

3 Почему нельзя запускать состояние инжектора?

Основная функция этого механизма заключается в поставке топлива к поршням, и только от состояния клапанов форсунок зависит эффективность его работы. Если каналам и отверстиям давно необходима очистка, они засорены и обросли нагаром, то подача горючей смеси будет затруднена, а то и вовсе прекратится. Отсюда и последует неудовлетворительная работа мотора, что отразится не только на его долговечности.

Если вы будете игнорировать тот факт, что уже пора бы прочистить инжектор, расход топлива будет равномерно увеличиваться, постепенно он вырастет в разы. Но это не единственное осложнение, которым грозит ваша экономия на промывке форсунок. Если допустить их перезагрязнение, очень скоро придется их заменить, а это куда дороже. Так что наиболее мудрым решением сэкономить на этой операции будет осуществление ее своими руками.

Виды, месторасположение и принципы работы

Прежде, чем приступить к самостоятельной промывке, нужно узнать предназначение этого элемента и его место в системе впрыска. И на бензиновых, и на дизельных двигателях внутреннего сгорания установлен механизм впрыскивания топлива в цилиндры. Форсунка — это своего рода насос, который подает сильную и при этом тонкую струю горючего

Важность исправного функционирования этой детали понятна без лишних слов

По своему предназначению и типу впрыскивания они делятся на три вида:

• центральная подача;
• распределенное впрыскивание;
• непосредственная подача.

Также они различаются по своей конструкции. Существуют электромагнитные и механические форсунки. Первые оснащены клапаном, реагирующий на импульсы, посылаемые ЭБУ. Вторые открываются под воздействием возрастающего давления топлива. Современные автомобили оснащены электромагнитным вариантом.

Подача горючего к каждой форсунке от рамы происходит под фиксированным давлением. Блок управления посылает электромагниту электрические импульсы. Их цель — задействовать клапан, открывающий и закрывающий канал. Чем сильнее и длительнее импульс, тем дольше и сильнее будет открыт клапан, а соответственно увеличится объем подаваемого сырья.

Регулировкой длительности управляет блок, который осуществляет управление мотором автомобиля. В зависимости от конструкции форсунок, может изменяться форма подачи топлива и ее направление. Что оказывает существенное влияние на смешивание рабочей смеси в движке.

Месторасположение данных элементов может отличаться ввиду разного формата подачи:

• Центральный впрыск предполагает наличие одной или двух форсунок во впускном трубопроводе, находящемся около дроссельной заслонки. То есть, они заменяют использовавшийся ранее карбюратор;
• Распределенный впрыск отличается оснащением каждого цилиндра своей индивидуальной форсункой. При этом они располагаются в основании впускного трубопровода, принимающего топливо;
• Непосредственный впрыск распределяет их по верхней зоне стенок цилиндра. Подача осуществляется сразу в камеру сгорания.

Процесс промывки форсунок инжектора

Берём и снимаем с нашей форсунки всё лишнее: 1 – фильтр, 2 – заднее уплотнительное кольцо, 3 – уплотнитель рампы, 4 – переднее уплотнительное кольцо, 5 – колпачок.

Конструкция форсунок разных брендов

Затем, перед промывкой, кольцо 2 надо вернуть на место. Ну а фильтр должен быть снят, иначе проявится очень нежелательный эффект…

Самодельный стенд для промывки в домашних условиях

Нужна вакуумная трубка от трамблёра «Классики», также медные проволочки и любой очиститель карбюратора (аэрозоль). Баллончик должен быть с тонкой трубкой (см. фото), на которую одевают шланг и закрепляют его хомутом из проволоки.

Установка для промывания

Ответной стороной шланг надевается на форсунку с кольцом. Дальше подключаем электричество, собрав схему из главы 1. Порядок действий:

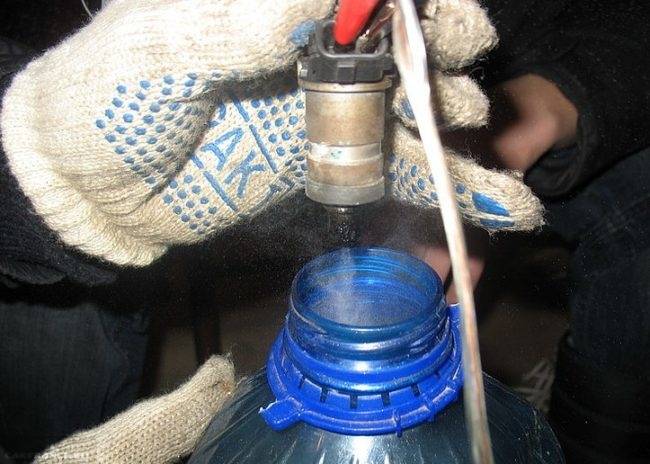

1. Жать на гашетку 1-2 с. Шланг должен раздуться почти до состояния сферы;
2. Короткими нажатиями на кнопку мы замыкаем цепь, идёт промывка. Сопло лучше направить в пустую ёмкость;
3. Шаги 1-2 повторяются. Затем проводят контроль: повышают давление (см. «шаг 1») и нажимают на кнопку длительно. Можно будет наблюдать форму струи.

Ниже приведена иллюстрация к пункту 3. Успехов!

Контрольный шаг, он же – финал

Хитрости, тонкости, химия (чем лучше промыть)

Промывать форсунки инжектора в домашних, а точнее в гаражных условиях лучше всего с пластиковой бутылкой. Она используется для слива.

Сливное оборудование

Вазовский шланг может лопнуть. Поэтому желательно его поместить в ткань, которая закроет собой разлетевшиеся брызги. Кстати сказать, после промывки заменяют кольцо 2, кольцо 4 и фильтр. А вот пластиковые колпачки найти в продаже трудно…

Если нельзя купить подходящий штекер, поступают так: шнур зачищают на 1-2 см и фиксируют его термоусадкой. Иногда подходят разъёмы ВАЗ-2110. Сложный вопрос – чем смазывать резиновые кольца. Есть три мнения:

• Ничем (стандартный вариант);
• Моторным маслом. Вроде бы, резина является бензостойкой, и масло её не разъедает;
• Силиконовой смазкой.

Выбирайте одно. О том, чем промыть форсунки инжектора, речь пойдёт дальше.

Чистка форсунок своими руками без снятия

В большинстве случаев чистку форсунок можно выполнить самостоятельно, не всегда требуется обращаться в автосервис, чтобы решить эту проблему. Плюс ко всему услуга часто стоит неоправданно больших денег. Рассмотрим вариант, когда промывка форсунок производится без снятия их с двигателя на примере Passat B5. Для этого потребуется приобрести промывочную жидкость в количестве 1 литр, ниппели – 2 шт, сверло, шланг диаметром 12 мм и длиной 1 м, парочку хомутов, обычные пластиковые бутылки на 1,5-2 литра и компрессор-насос.

Промывка форсунок без снятия

Шаг 1. Сначала нужно взять бутылку и сделать на ее дне, а также в горлышке два отверстия при помощи сверла. В дно бутылки требуется установить один из ниппелей.

Просверлите отверстия в бутылкеУстановите ниппель

Шаг 2. Далее ниппель требуется поставить и в горлышко. Только вентиль стоит убрать сразу же, иначе он не даст промывке нормально вытекать из бутылки.

Поставьте ниппель в горлышко бутылкиНе забудьте убрать вентиль

Шаг 3. «Система» для промывки почти готова. Бутылка теперь выглядит так.

Так выглядит готовая система

Шаг 4. Затем нужно присоединить шланг на ниппель, установленный в горлышке бутылки, и обязательно закрепить его хомутом. Система для промывки готова.

Соедините шланг с ниппелемЗафиксируйте шланг хомутом

Шаг 5. Теперь нужно отсоединить подачу топлива и обратку (показаны на рисунке). Но предварительно нужно отключить бензонасос, убрав предохранитель насоса.

Уберите предохранитель бензонасосаОтсоедините обратку

Шаг 6. Далее к подаче нужно подсоединить шланг от бутылки.

Найдите шланг подачиПодсоедините к подаче бутылку

Шаг 7. К обратной стороне бутылки нужно подключить обычный компрессор и накачать конструкцию до 2 атмосфер. Это нужно сделать для того, чтобы убедиться, что нигде ничего не «травит».

Подключите компрессор к бутылке

Шаг 8. К обратке нужно подключить через шланг еще одну бутылку.

Подключите вторую бутылку к обратке

Шаг 9. Теперь нужно открыть упаковку с промывкой и налить ее в первую бутылку. Наливать нужно в небольшом количестве – где-то 1/3 от объема бутылки.

Налейте промывку в первую бутылку

Шаг 10. После этого нужно к бутылке подключить компрессор, а бутылку прикрутить к шлангу.

Подключите бутылку к компрессору

Шаг 11. Бутылку нужно подвесить на открытом капоте авто, а потом нужно накачать в бутылку 2-3 атмосферы при помощи компрессора.

Подвесьте бутылку на открытом капоте

Шаг 12. Далее нужно завести машину. Если работать она будет странно, а до этого накачивалось 2 атмосферы в бутылку, то нужно добавить давления до 3 атмосфер. На холостом ходу машина должна проработать 15 минут. Потом ее нужно заглушить еще на 15 минут, а затем требуется доработать всю оставшуюся в бутылке жидкость. Потом машину снова нужно заглушить.

Увеличьте давление при необходимости

Шаг 13. Процедуру нужно повторять  несколько раз в несколько заходов.

Повторите процедуру несколько раз

Шаг 14. После окончания промывки нужно вернуть все шланги и предохранитель на место.

Поставьте все шланги на место

Как промыть снятые форсунки?

Это достаточно простая процедура, но потребуется провести ряд подготовительных работ и снять форсунки. Процесс снятия рассматривать не будем, потому что у каждой машины он происходит по-разному.

Шаг 1. Для начала нужно сделать стенд, на котором будут закрепляться снятые форсунки. Его можно сделать из доски или снятой со старого гарнитура дверцы.

Подготовьте доску для стенда

Шаг 2. Учитывая размеры форсунок, нужно сделать небольшой стенд, на котором их можно будет зафиксировать в подвешенном состоянии.

Сделайте необходимые отметкиВырежьте детали для стендаСделайте небольшой стенд для форсунок

Шаг 3. Вот такой стенд должен получиться. На нем уже установлены форсунки и почти готовы для промывки.

Так выглядит готовый стендУстановите форсунки для промывки

Шаг 4. Под каждую форсунку нужно установить узкие емкости типа пробирок.

Поставьте пробирки под форсунки

Шаг 5. Далее потребуется сделать систему для промывки. Для начала нужно взять емкость, куда она будет наливаться. По аналогии с прошлой инструкцией в крышке и дне бутылочки нужно установить два ниппеля.

Возьмите бутылку для системы промывкиУстановите ниппели

Шаг 6. Бутылочку нужно подвести к форсункам при помощи отрезка шланга. К форсункам также требуется подключить блок питания на 12 вольт и 8 ампер.

Подведите бутылку к форсункамПодключите блок питанияТак должна выглядеть готовая схема

Шаг 7. В качестве промывки будет использоваться обычный аптечный Димексид. Им наполняют бутылочку, а ко второму ее ниппелю подключают компрессор.

Наполните бутылку Димексидом и подключите ее к компрессору

Шаг 8. Далее нужно лишь включить систему и наблюдать за процессом очистки форсунок. Кстати, при наличии пробирок можно оценить и то, как работают сами форсунки.

Включите систему промывкиНаблюдайте за процессом очистки

Видео – Как промыть форсунки

Какой способ промывки форсунок выбрать? Ответ на этот вопрос однозначный дать никак нельзя. Тут все будет зависеть от желаний и возможностей автовладельца. В некоторых случаях все можно сделать самостоятельно, а в других все же стоит обратиться в автосервис. Главное понимать, что если что-то в машине работает нормально, то не стоит это трогать без должного опыта, за исключением профилактических случаев.

Советы по самостоятельной чистке системы впрыска

Разобраться в процедуре промывке системы впрыска топлива на качественном уровне  совсем не сложно, если разговор идет в техническом плане. Подобрать все элементы для приспособления, собрать устройство и применить ее чаще всего проблем не вызывают. Эти работы проводятся просто, особенно теми людьми, которые умеют применять простые инструменты из комплекта автомобиля.

Значительно сложнее выбрать химическое средство для промывки, тем более что процедура эта более ответственная. При неправильном выборе жидкости можно просто испортить форсунки, и придется приобретать новый комплект, тратить лишние деньги. Но и здесь можно не допустить ошибки.

Найти данные о применяемой промывочной жидкости не так трудно. Существуют специализированные сайты, инструкции к жидкостям и руководства по автомобилям. При случае можно проконсультироваться у мастера в автосервисе.

Опытные мастера советуют использовать химическую чистку, когда с двигателем нет больших проблем при эксплуатации. А также нет сбоев на холостую, загрязнения небольшие. Жидкость для промывки с малыми загрязнениями быстро справится с работой и принесет пользу мотору, удалив нагар с клапанов.

Жидкостную чистку считают больше профилактикой, нежели эффективной промывкой.

При более сложных проблемах с автомобилем, и серьезных загрязнениях, плохой работы мотора – начинайте с посещения диагностики. Здесь самостоятельная чистка уже не поможет. Специалисты мастерской по техобслуживанию проверят систему и определят причину поломки, способы решения вопроса, в том числе химическая или ультразвуковая чистка инжектора.

Способы чистки форсунок

Вариантов чистки форсунок своими руками несколько.

Можно воспользоваться химическими присадками, почистить форсунки ультразвуком, предварительно сняв их, и прочистить инжектор не снимая его. У каждого из способов есть как положительные, так и отрицательные стороны.

Использование присадок.

Это скорее временное решение, более подходящее для профилактики, чем для устранения проблемы. Дело в том, что, если у вас не новый автомобиль, использование присадок, может полностью вывести из строя форсунки.

Если в топливной системе образовалась значительная ржавчина и грязь, то присадки растворяя ее, могут закупорить форсунки и их придется выбросить.

Поэтому для чистки форсунок присадки можно добавлять каждые 5 тысяч километров пробега для профилактики загрязнения топливной системы, зная, что у вас новый автомобиль.

Чистка с помощью ультразвука.

Второй способ устранения данной проблемы, более дорогостоящий и затратный по времени. Форсунки снимают и чистят при помощи ультразвука.

Такой подход потребует от Вас наличия специальных знаний, а лучше всего в таком случае вам обратится к квалифицированному специалисту, так как работа требует аккуратности и внимания.

Очень частыми случаями при таком ремонте являются поломки уплотнительных колец и нейлоновых фильтров, поэтому их тоже стоит включить в статью расходов при выполнении данного вида работ. Неопытные мастера могут сломать форсунку при откручивании.

Следует обращаться только к опытным мастерам. После демонтажа форсунок, их помещают на специальный стенд, где специальными приборами проверяют геометрию факела, герметичность клапана и продуктивность.

После этого их переносят в специальную ванну с очистительным раствором и включают ультразвук, который разрушает разного рода налет. Далее следует еще один тест на стенде.

Ультразвуковая очистка форсунок — видео.

Промывка форсунок химическими средствами.

Третьим способом является промывка химическими средствами инжектора, без снятия его. На этом способе мы остановимся подробней.

Специальное устройство, которое подсоединяется к топливной рейке, присоединяется на вход топливоприемника. Под давлением в работающий на холостом ходу двигатель, подается чистящая смесь.

Работая в таком режиме около 45 минут, топливная система очищается, и ее возвращают в исходное состояние.

Но такой способ подходит для автосервисов и нам он не подходит.

Почистить форсунки можно и самостоятельно, причем затраты на оснащение для выполнения работ будут минимальными.

Контроллер стенда форсунок

Контроллер стенда промывки форсунок.

В данной статье представлен контроллер для стенда промывки топливных форсунок. Контроллер изготовлен на печатной плате, которая подключается к USB порту персонального компьютера (PC). Контроллер для очистки форсунок бензиновых двигателей предназначен для эмуляции управляющего сигнала форсунки.

Его можно использовать как в стенде для промывки форсунок, так и при очистке в ультразвуковой ванне.

Предусмотрена возможность подключения до 6 форсунок одновременно и управление бензонасосом.

Добавлена защита от переполюсовки входного питающего напряжения и режим для промывки низкоомных форсунок.

Плата изготовлена на заводе из материала платы FR4. Внешний вид контроллера представлен на рисунках ниже

ДРУГИЕ ВЕРСИИ УСТРОЙСТВ УПРАВЛЕНИЯ СТЕНДОМ ПРОМЫВКИ ФОРСУНОК!!!

КОНТРОЛЛЕР ДЛЯ ПРОМЫВКИ ФОРСУНОК НА ОСНОВЕ ГЕНЕРАТОРА ИМПУЛЬСОВ. КОНТРОЛЛЕР НА ОСНОВЕ МИКРОКОНТРОЛЛЕРА С LCD ЭКРАНОМ.

Для удобства подключения к контроллеру установлены герметичные кабельные вводы.

Вид контроллера изнутри.

Фото печатных плат контроллера для стенда промывки форсунок.

Сигнал управления, по своей форме, наиболее приближен к сигналу электронного блока управления автомобиля.

Интерфейс программы интуитивно прост и понятен

Программа позволяет изменять частоту, скважность и длительность импульса

Режимы работы программы:

— Режим кавитации

— Режим удержания

— Режим самопрокачка

— Режим динамический тест

Стенд для промывки форсунок можно собрать самому из подручных материалов, которые можно найти в автомастерской.

ССЫЛКА НА СТЕНД ПРОМЫВКИ ФОРСУНОК!!!

Подключение форсунок, питающего напряжения 12-14.5V и бензонасоса происходит через клемный разъем на плате контроллера. Что является наиболее удобным способом. На плате установлена опоэлектронная развязка, силовые полевые транзисторы, защитные диоды, защищающие от бросков напряжения на форсунках и бензонасосе при запирании транзисторов. Имеется индикация питания платы и управляющего сигнала. Блок питания, для работы одновременно с 6 форсунками, должен имень мощность не менее 80 Вт. На плате контроллера предусмотрен плавкий предохранитель.

При подключении низкоомных форсунок для переключения режима в контроллере на боковой панели предусмотрен клавишный переключатель, который последовательно в цепь форсунок включает резистор 10 Ом 10 Вт.

Для очистки форсунок можно использовать ультразвуковую ванну.

Схема подключения контроллера к стенду для промывки форсунок.

Видео работы контроллера.

Что касается форсунок прямого впрыска, то увидел вот такой комментарий —

— Здравствуйте! Купил у вас генератор импульсов на 6 форсунок + вы мне поставили резистор для мойки низкоомных форсунок . С обычными форсунками проблем нет-все работает.с низкоомными форсунками очень греются транзисторы-вплоть до отключения(секунд 20-30),а через резистор,форсунки не включаются вообще. —

При замене транзисторов на более мощные форсунка начала открываться. Сопротивление форсунки около одного ома. Транзисторы сейчас не греются.

При подключении к контроллеру такого рода форсунок, бензонасос стоит подключать отдельно, так как потребление насоса примерно 10А.

Видео работы контроллера.

Обзор контроллеров стенда промывки топливных форсунок.

В комплект входит: собранный контроллер, инструкция по подключению.

Цена собранного контроллера на 6 форсунок — 2000 рублей. + стоимость доставки по тарифу транспортной компании.

Возможна пересылка по РФ наложенным платежом.

Пишите на

Также можно воспользоваться страницей для заказа.

СТРАНИЦА ДЛЯ ЗАКАЗА!!!

ДРУГИЕ ВЕРСИИ УСТРОЙСТВ УПРАВЛЕНИЯ СТЕНДОМ ПРОМЫВКИ ФОРСУНОК!!!

КОНТРОЛЛЕР ДЛЯ ПРОМЫВКИ ФОРСУНОК НА ОСНОВЕ ГЕНЕРАТОРА ИМПУЛЬСОВ. КОНТРОЛЛЕР НА ОСНОВЕ МИКРОКОНТРОЛЛЕРА С LCD ЭКРАНОМ.

Ацетон в топливный бак

Вокруг использования ацетона в качестве средства, способного очистить форсунки, ходить много споров. Но у данного вещества точно есть несколько функций, которые оно выполняет, если разбивать его с бензином в баке автомобиля:

• Повышение октана. Так как октановое число, которое указано в таблице на бензозаправочной станции, далеко не всегда совпадает с реальностью, ацетон становится элементом, который выступает не только как очиститель инжектора, но и как вещество, способное повысить октановое число до минимума, который требуется двигателю.
• Очищающий эффект. Если добавить в топливо ацетон, то в топливной системе начинается процедура пассивной очистки. Водителю не приходится снимать какие-либо детали и изготавливать приспособления, но вещество самостоятельно удаляет углеводороды из системы, а также сгущает воду, которую производитель добавляет в топливо. Вещества, способны нарушить работу топливной системы, выходят с выхлопными газами.

Эти два эффекта могут принести результат только в том случае, если правильно соблюдать условия работы с ацетоном. Нарушение достаточно важных правил приведет к постепенному износу двигателя, а автолюбителям нужно не уменьшить, но увеличить срок его службы. Условия эти выглядят следующим образом:

• Октановое число. Любой двигатель рассчитан на диапазон октанового числа, внутри которого он работает без излишнего износа и других трудностей. Поэтому, превышать указанный октановый интервал не стоит.
• Разбавление топлива. Средним показателем становится примерно пятьдесят миллилитров ацетона на десять литров бензина. Если топливная система сильно засорена, можно постепенно увеличить показатель до ста миллилитров.

• Частота добавлений. Заливать ацетон в топливный бак можно и на регулярной основе, но нужно соблюдать пропорции добавления вещества.
• Рекомендации производителей. Производители топлива и запчастей для автомобилей редко дают отрицательные комментарии на тему того, чем промыть форсунки, и можно ли использовать для этого ацетон.

Чистка инжектора с помощью ацетона – процесс безопасный и результативный, но только в том случае, если учитывать особенности автомобиля и всех веществ, которые добавляются в топливный бак.

Промывка без демонтажа

Конечно, можно промыть инжектор своими руками, просто добавив в бак с топливом моющую присадку, но описанный ниже способ более эффективен.

Чтобы промыть форсунки своими руками не снимая их с двигателя, нужно сделать приспособление для подачи к ним промывочной жидкости под давлением. Для этого понадобится:

1. Топливный фильтр.
2. Два хомута.
3. 1,5 м шланга. Это должен быть шланг подачи топлива для автомобиля. Тогда он подойдет по внутреннему диаметру и не будет разрушаться промывочной жидкостью.
4. Двухлитровая пластиковая бутылка.
5. Сверло диаметром 13 мм.
6. Автомобильный компрессор для подкачки колес.
7. Два вентиля для бескамерных колес.

Изготовление приспособления: В днище и пробке бутылки просверлите отверстия Ø 13 мм. Вставьте в них соски для бескамерных колес. Из вентиля в крышке выверните ниппель. После чего наденьте на него шланг и закрепите его хомутом. К другому концу шланга подсоедините вход топливного фильтра и тоже зафиксируйте его хомутом. Устройство для промывки форсунок своими руками готово.

Чтобы промыть форсунки не снимая их с двигателя, сначала запустите двигатель и прогрейте его до рабочей температуры. После этого нужно снизить давление в топливопроводе. Для этого отключите от бензонасоса питание или массу и запустите мотор. Когда давление в бензопроводе сравняется с атмосферным, двигатель перестанет работать. Теперь снимите шланг бензопровода с металлической трубки, прикрепленной к кузову машины. Вставьте в него выход топливного фильтра приспособления для промывки форсунок и затяните на краю шланга хомут. Снимите пробку с бутылки и залейте в нее средство для промывки форсунок. Накрутите пробку обратно и затените ее. Наденьте шланг подкачки компрессора на вентиль в дне бутылки. Бутылку подвесьте на открытый капот горлышком вниз. Включите компрессор и создайте внутри бутылки давление около 3 кг/см2. Теперь, когда в форсунки вместо бензина поступает промывка нужно запустить двигатель. Он будет работать на ней как на бензине. Чтобы промыть форсунки, нужно сжечь около литра промывочной жидкости. После 15 минут работы двигателя на холостом ходу нужно заглушить двигатель и подождать 15 минут, чтобы засоры как можно лучше намокли. Потом запустить мотор, и дожечь жидкость.

Пока идет промывка, нужно следить за давлением в бутылке, а при его снижении включать компрессор. Выше 3 атм. поднимать давление в бутылке не нужно. Когда промывка в бутылке кончится, а двигатель остановится, нужно демонтировать промывочную систему и восстановить штатную схему питания двигателя. После этого следует поменять масло с масляным фильтром. Это нужно сделать из-за того, что часть промывочной жидкости не сгорит в цилиндрах, поэтому будет снято со стенок цилиндров маслосъемными кольцами и стечет в поддон, разбавив масло. Иногда после очистки инжектора своими руками таким способом свечи зажигания выходят из строя, и их приходится менять.

Промывка после демонтажа

Для этого вам понадобится: два баллончика средства для чистки карбюратора, кнопка электрического звонка, изолированные провода, лампочка на 12 В мощностью 21 Вт (например, из фонаря указателя поворотов), шприц для инъекций и моток полихлорвиниловой изоленты, две клеммы, подходящие к контактам форсунки. Шприц нужно подобрать такого размера, чтобы в него плотно вставлялась входная часть вашей форсунки с уплотнительным кольцом. Часто подходит шприц объемом 2-3 см3.

Трубочку от баллончика состыкуйте с носиком шприца, а стык замотайте изолентой.

• Сбросьте давление в топливной системе, как описано в предыдущей части (прогревать двигатель не нужно).
• Отсоедините от рампы подвод топлива с обраткой и снимите ее.
• Отключите форсунки от жгута проводки и выньте их.
• Замочите распылители всех форсунок на час в очищающей жидкости.
• Выньте из шприца поршень и вставьте туда форсунку с уплотнительным кольцом.
• Один контакт форсунки подключите к отрицательной клемме аккумулятора напрямую. Другой через последовательное соединение кнопки с лампочкой к положительной клемме.

Трубочку присоедините к баллончику, нажмите на его клапан и на электрическую кнопку. Из распылителя будет вылетать очищающая жидкость. Продолжайте промывку до тех пор, пока распыление не станет мелким, а факел широким. Если замачивание и промывка своими руками не приносит желаемого результата, значит отложения на распылителях слишком плотны, и не поддаются химической очистке своими руками. Тогда вам необходимо воспользоваться для чистки ультразвуковой ванной.

Как промыть форсунки инжектора своими руками

Как показывает практика, чтобы добиться наилучшего результата в домашних условиях, нужно собрать небольшой стенд. Это по силам любому водителю. Даже при отсутствии опыта работа займет немного времени. Потребуется:

1. Бутылка или другая пластиковая емкость объемом около 500 мл.
2. Ниппель – 2 шт.
3. Шуруповерт и сверло под наружный диаметр ниппеля.
4. 4 пробирки или высокие емкости для сбора очищающего состава.
5. Блок питания или аккумулятор на 12 В.
6. Кусок резинового шланга и хомуты для его фиксации.
7. Сольвент.

Для начала соберите импровизированный стенд:

1. Подберите лист любого материала подходящего размера, на котором можно зафиксировать рампу. Для этого разметьте поверхность и просверлите отверстия в нужных местах для крепления болтами.
2. Тару под очищающее средство также нужно подготовить. Для этого в пробке устанавливается один ниппель, а в донышке — второй, их нужно зафиксировать надежно. Проще всего использовать герметик.
3. Бутылка ставится вверх ногами, к нижнему ниппелю присоедините шланг, второй конец которого подключается к рампе. Соединения затяните хомутами, чтобы они были надежными и не пропускали жидкость.
4. Соберите систему из проводов и блока питания или аккумулятора. Параллельно подключите все форсунки. Лучше всего включить в систему кнопку, срабатывающую при нажатии. Проверьте работу без добавления средства. Если все нормально, в форсунках будут слышны характерные щелчки.

Для очистки вы можете использовать как специальное средство, так и Димексид. Обычно нужно около 500 мл или более. Длительность очистки определяется по ходу. Инструкция по проведению работ:

1. Залейте жидкость в емкость и аккуратно подключите соединения.
2. Компрессором или насосом накачайте давление в системе через второй ниппель до двух атмосфер.
3. Кнопкой открывайте и закрывайте форсунки, чтобы очищающий состав под давлением проходил через них. Жидкость будет попадать в тару снизу, по ее состоянию можно определить степень загрязнения.
4. Продолжайте работу, пока факел во всех элементах не станет равномерным и мелкодисперсным.
5. Чтобы промыть систему от остатков очищающего средства, залейте Сольвент и тоже пропускайте его под давлением в течение пары минут.

Как работают форсунки

Их принцип действия не имеет особых различий. Топливо под высоким давлением проникает в верхнюю часть инжектора. Далее, проходя через внутреннюю часть устройства, открывается клапан и происходит распыление горючего. Соответственно, чем равномернее распыляется топливо, тем качественнее получится топливно-воздушная смесь. Но в процессе эксплуатации отверстия, через которое происходит распыление, забиваются и засоряются: загрязнения затрудняют корректное распыление топлива, что впоследствии приводит к проблемам и неисправностям. Именно поэтому, необходимо производить чистку инжектора.

Но она в сервисных центрах может обойтись в “кругленькую” сумму. Обладая некоторыми знаниями, прочистить форсунки можно в «домашних» условиях, не прибегая к дорогостоящим услугам квалифицированных специалистов. В данной статье информация о том, как производится чистка инжектора своими руками.
