Что такое натяжитель приводного ремня
Натяжитель приводного ремня (натяжной ролик или натяжное устройство приводного ремня) — узел системы привода навесных агрегатов двигателя внутреннего сгорания; ролик с пружинным или иным механизмом, обеспечивающий необходимую степень натяжения приводного ремня.
От качества привода навесных агрегатов — генератора, водяной помпы, насоса ГУР (при его наличии), компрессора кондиционера — во многом зависит работа силового агрегата и возможность эксплуатации всего транспортного средства. Необходимым условием нормальной работы привода навесных агрегатов является правильное натяжение используемого в приводе ремня — при слабом натяжении ремень будет проскальзывать по шкивам, что станет причиной повышенного износа деталей и снижения эффективности работы агрегатов; при чрезмерном натяжении также повышается интенсивность износа деталей привода и возникают недопустимые нагрузки. В современных моторах необходимая степень натяжения приводного ремня обеспечивается вспомогательным узлом — натяжным роликом или просто натяжителем.
Натяжитель приводного ремня критически важен для нормального функционирования силового агрегата, поэтому данная деталь при любой неисправности должна меняться. Но прежде, чем покупать новый ролик, необходимо разобраться в его существующих типах, конструкции и принципе работы.
Когда требуется замена
Как вы уже понимаете, диагностировать неполадки, связанные с генераторным ремнем, можно несколькими способами.
Существует несколько основных способов проверки, позволяющих получить ответ о текущем состоянии узла.
Метод определения на слух. Так вы можете слышать свист и постоянный шум. Первый симптом не смертельный, но уже говорящий о плохом состоянии ремня. Во втором случае все намного серьезнее;
Визуальный осмотр. При изучении состояния ремня можно обнаружить обрывы, трещины, следы потертостей, растрепанные края, смещение шкива, появившиеся нити, образовавшиеся пятна масла на ременной поверхности и пр.;
Простая логика и наблюдение. Многие автомобилисты знают, что изначально в генераторном узле использовался некачественный ремень. Ждать от него длительной работы не стоит. Также на некоторых автомобилях установлен датчик, контролирующий состояние генератора.
Ремень может износиться по естественным причинам в процессе эксплуатации. Но нередко возникают проблемы со стороны натяжного механизма. В итоге страдает сам ремень, а также связанные с ним компоненты.
Здесь обычной заменой не обойтись. Потребуется более серьезный ремонт с частичной или полной заменой деталей генератора.
Справиться с самостоятельной заменой такого узла как генераторный ремень не сложно. Владельцы множества автомобилей брали все в свои руки.
Часто встречаются советы самих автовладельцев, которые рассказывают о личном опыте ремонта генератора на примере:
Натяжитель ремня генератора — как устроен и как заменить натяжитель самому
Здравствуйте, уважаемые автомобилисты! Аксиома, понятная всем: управление автомобилем может приносить удовольствие только в случае полной исправности всех его узлов и механизмов.
Даже незначительная поломка несущественного, на первый взгляд, элемента может принести немало неудобств. Если во время движения появляются раздражающие факторы в виде скрипов, свиста, постукиваний, металлического звона, сразу необходимо искать причину поломки.
Иначе вождение автомобиля превратиться в испытание для нервной системы, а возможно и чревато большими затратами в будущем на ремонт. Проблемы, которые иногда возникают с ремнём генератора, известны практически каждому автолюбителю.
Как только ремень начинает свистеть, рвётся, мы быстро спешим заменить ремень генератора и ждём, что всё на этом закончится. Каково же наше удивление, когда проблема не исчезает.
Новый ремень, новый ролик с новым подшипником, соблюдение всех канонов и правил при ремонте ременной передачи генератора могут не дать положительных результатов, если не обследован натяжитель ремня генератора.
Это как раз та деталь, которой почти никогда не уделяют внимание специалисты сервисов, считая её вечной. Практика показывает, что проблемы могут возникнуть даже после того, как автомобиль покидает сборочный конвейер
Как устроен натяжитель ремня генератора
Натяжитель для ремня генератора лада гранта
Существует большое число узлов автомобиля, в которые автолюбителю, не имеющему специальных знаний и навыков ремонта, не стоит самостоятельно разбирать.
Натяжитель ремня генератора имеет очень простое устройство, вполне поддаётся ремонту даже не очень опытным водителям. Каждый из автопроизводителей создаёт натяжители на собственное усмотрение, но большая их часть имеет такие составные части:
- кронштейн крепления к блоку двигателя;
- ролик с подшипником;
- болт ролика.
Сам кронштейн крепится к двигателю с помощью 3-4 болтов или шпилек с гайками.
Считается, что самое уязвимое место натяжителя – это подшипник. Действительно, находясь в постоянно напряженном состоянии и совершая огромное количество вращений, подшипник вырабатывает свой ресурс и нуждается в замене.
После того, как снят ремень генератора, состояние подшипника диагностируется очень легко. Исправный подшипник не имеет люфта. Не меньше проблем может принести и кронштейн с болтом ролика.
С течением времени кронштейн может незначительно изогнуться, сместив ролик с плоскости нахождения ремня. Подобное искривление кронштейна приводит к таким последствиям:
- одна сторона ремня испытывает большее растяжение, что приводит к преждевременному его износу;
- при значительном искривлении ремень может слетать.
Такой дефект наблюдается не только у автомобилей, имеющих солидный пробег. Иногда кривой натяжитель ремня генератора можно встретить и на совершенно новых машинах, что указывает на его заводской недочёт.
Замена натяжителя ремня генератора своими руками
Как не прискорбно, но если уж обнаружили искривление кронштейна, то единственный выход – это полная замена натяжителя ремня генератора. Кронштейн выполняется, как правило, в виде монолитной конструкции и не поддаётся восстановлению. Даже если попытаться его выровнять, то никто не сможет гарантировать, что ролик снова будет установлен на своё штатное место, а сам кронштейн снова не согнется.
Замена натяжителя ремня генератора происходит достаточно быстро. Нужно лишь выполнить такие действия:
- отключить контакты аккумулятора;
- ослабить натяжение ролика и снять ремень генератора;
- открутить гайки кронштейна и снять его;
- установить новый кронштейн с роликом;
- надеть ремень генератора и натянуть его.
Для того, чтобы не допустить поломок в будущем, необходимо выполнять всего два правила. Во-первых, при замене ремня генератора необходимо проверять находятся ли на одной линии шкивы коленвала, генератора и ролик натяжителя, а во-вторых, не допускать слишком сильного натяжения ремня.
Можно ли продолжать движение, если он порвался
В принципе, автомобиль будет продолжать движение и без ремня генератора. Но далеко уехать на таком автомобиле не удастся. Ведь в этом случае всё питание электрического оборудования осуществляется от аккумулятора, а его запасов, даже если он и сверхмощный, надолго не хватит.
Однако есть двигатели, в которых эта деталь приводит в движение не только ротор генератора, но и помпу. Эксплуатация таких моторов в случае обрыва категорически запрещена, так как остановка помпы прекращает кругооборот воды в системе охлаждения двигателя, а это приведёт к его перегреву и выходу из строя.
Перегретый двигатель может заклинить, в нём могут быть погнуты пальцы клапанов и даже повреждены поршни. В любом случае его придётся ремонтировать капитально.
Процесс замены ремня генератора своими руками
Для выполнения этой работы необходимо приготовить следующие инструменты:
- набор гаечных ключей;
- набор головок с трещоткой;
- монтировку;
- большую отвёртку;
- молоток.
Как заменить на Лада Калина: видео
Замена ремня, важные этапы и нюансы:
Двигатель должен быть охлаждённым, иначе можно получить довольно болезненные ожоги.
От аккумулятора необходимо отсоединить отрицательный провод.
Перед снятием важно запомнить, как именно он расположен и в каких местах осуществляется крепление. Для страховки можно набросать схему крепления на листке бумаги, если её нет перед глазами.
Для снятия первым делом следует ослабить его натяжение
В зависимости от модели автомобиля в качестве натяжителя используется либо рейка полукруглой формы, либо специальный болт. Последний необходимо повернуть в одну из сторон, используя для этого гаечный ключ или головку. При этом выкручивать полностью его не надо. Ослабление должно произойти сразу после небольшого поворота болта.
Ремень снимается.
Размер снятого ремня необходимо сравнить с вновь устанавливаемым. Они должны иметь совершенно одинаковый размер.
Если всё находится в соответствии, устанавливаем новый согласно предварительно нарисованной схеме. После этого регулируется его натяжение.
Подключается аккумулятор, запускается двигатель и даётся максимально возможная нагрузка на генератор, то есть включаются все имеющиеся в автомобиле электрические приборы.
Замена ремня закончена.

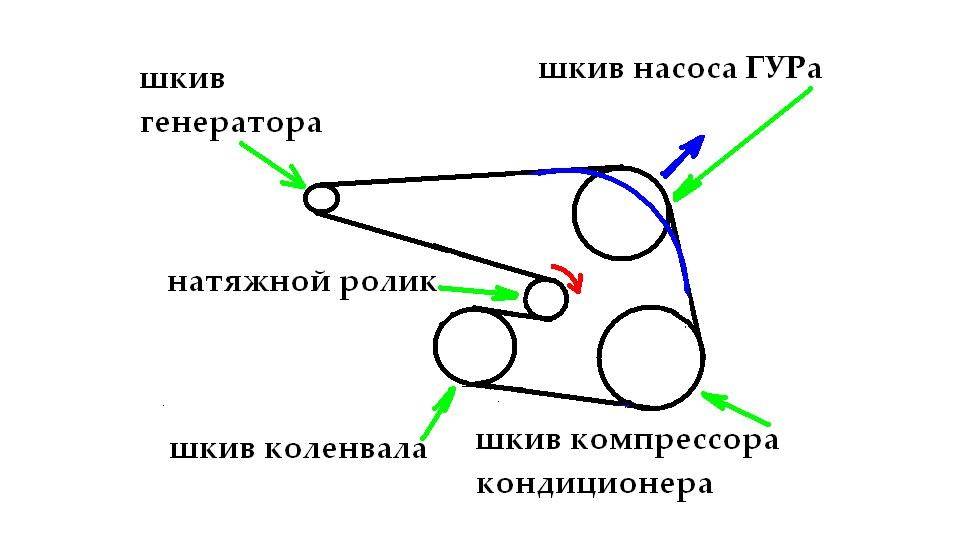

Схема правильной установки ремня должна быть под рукой у каждого водителя на случай разрыва ремня в дороге
Предпосылки к корректировке натяжения
Изготовители техники рекомендуют проверять состояние ременного привода генератора каждые 10-15 тысяч километров. Обязательная замена – через 60 тысяч. Период службы зависит от качества материалов изделия и аккуратности водителя.
Растянутый ремень буксует в канавках шкивов, что при увеличении нагрузки сопровождается подсвистывающим шелестом, отчетливо слышимым из-под капота.
О нестабильной работе генератора информирует сигнал контрольного датчика, загорающийся на приборной панели перед глазами находящегося за рулем человека. Зачастую причиной тревоги становится сбой из-за вытянувшегося от нагрузок передаточного пояса.
Прогиб определяется замером на середине наиболее длинного свободного участка между соединяемыми деталями. Если при нажатии на ветвь отклонение от исходной позиции превышает 10-15 мм, полагается натяжка ременя генератора и доведение отхода до рекомендуемого значения.
Возможные неисправности в приводе электрогенератора и способы их устранения
С течением времени привод электрогенератора изнашивается и растягивается. Если вовремя не менять расходные материалы, то возможен обрыв привода, что повлечет за собой остановку автомобиля. В этом случае нужно установить новый расходный материал и продолжать движение.
Процедура замены порвавшегося изделия несложная: достаточно ослабить пару гаек и установить новую деталь. Самым сложным является вопрос, как правильно натянуть ремень генератора. При недостаточном натяжении он может проскальзывать, особенно при повышенной влажности, это приводит к недостаточной подзарядке аккумулятора.
При этом могут появиться следующие признаки неисправностей:
- свист в районе нахождения привода;
- «провалы» напряжения;
- более тусклый свет фар;
- мигание индикатора зарядки АКБ на приборной панели.
Если натяжение чрезмерное, увеличивается износ самого привода, подшипников коленвала и генерирующего устройства, а также это может привести к обрыву. Для того, чтобы проверить натяжку, нужно нажать на ремешок с усилием в 10 кг. Натяжение будет оптимальным, если он будет прогибаться на 10-15 см с электрогенератором 37.3701 и на 6-10 см с электрогенератором 9402.3701.
Проверка натяжения привода
Замена генератора Приора 16 клапанов своими руками видео
ВАЗовские модели автомобилей обычное не представляют никакой сложности при простом ремонте или разборе, обслуживать их недорого практически в любом сервисе, а базовые комплектации при необходимости поддаются даже новичкам. Но если вам потребовалась замена генератора Приора 16 клапанов с кондиционером или гидроусилителем, демонтировать его будет довольно сложно ввиду более узкого пространства под капотом, и нужна подготовка.
Почему, собственно, сложна замена генератора на Приоре 16 клапанов?
У шестнадцатиклапанной версии между головкой и радиатором куда более узкое расстояние, чем на восьмиклапанной. Если снять на 16-клапанном генераторе крепежные болты, снять его все равно не будет возможным — он будет упираться в радиатор. Потому что свободное место под капотом будет занято компрессором или насосом. Не тяните за генератор ни в коем случае, это повредит радиатор. Если что-то не отцепляется само по себе — не применяйте силу.
Как снимается генератор
В помещении предпочтительно иметь крановую балку, на крайний случай можно воспользоваться домкратом на колесиках, специальным для вывешивания двигателя. Действовать следует следующим способом.
- Отсоедините клеммы аккумулятора.
- Вывесить мотор.
- Снять ремень привода.
- Ослабить патрубки на гидроусилителе или кондиционере.
- Снять с генератора крепления.
- Теперь генератор можно отсоединить и подать. Сначала в сторону, потом вверх.
- Когда все проводки будут отсоединены, генератор можно снимать.
Замена ремня генератора на Приоре 16 клапанов проводится в обратном порядке, просто установите новую деталь, следуя по инструкции.
Как снять генератор на Ладе без кондиционера
Если у вас не установлено дополнительное оборудование, замена генератора Приора 16 клапанов пройдет чуть проще, так как места под капотом будет больше.
- Снимите клемму на минус с аккумулятора.
- Снимите защиту с двигателя.
- У натяжителя ремня отверните гайку (не полностью, максимум на четыре оборота). Теперь его можно ославить, немного повращав винт. Когда он достаточно освободится, можете его снять.
- Снимите защитный колпачок, чтобы потом снять клемму со жгута проводов. Теперь можно снять колодку проводов.
- Выверните гайку, чтобы снять крепящий сверху болт, затем сделайте то же самое с болтом нижнего крепления.
- Снимите ремень, а затем и весь генератор.
Поскольку в продвинутых комплектациях с кондиционером ремень на генератор ставится длиннее, то и при необходимости его замены, нужно помнить о некоторых тонкостях. Особенно если чувствуется, что качество сцепления с роликами стало гораздо хуже, тогда придется сделать перенатяжку или смену. О неполадках в первую очередь скажет свист, явное снижение уровня заряда аккумулятора, даже если он должен быть полностью заряжен. Новые аккумуляторы можно заказать здесь: https://www.rimir.by/products/car/akkumulyatory-95/ . В таком случае в первую очередь стоит взглянуть на ремень — эластичен ли он, не появились ли на нем сторонние трещины.
Снятие и замена ремня генератора Лада Приора своими руками
Замена ремня генератора Приора 16 клапанов должна быть проведена через 60 тысяч километров пробега, ну или раз в два года.
Как поменять ГУР
Вам потребуется смотровая яма, баллонный ключ.
- Ослабьте гайку, чтобы открутить регулировочный болт.
- Теперь можно отодвинуть генератор.
- Сняв правое переднее колесо и его подкрылок, откроется пространство перед старым ремнем.
- Отсюда он легко снимается.
- Можно установить новый. Главное — правильно и хорошо его подтянуть.
Как натянуть ремень и проверить его натяжку
Для Приоры помимо родного рекомендуются аналогичные ремни таких иностранных марок, как Контитех, Дайко, Гейтс, Фленнор.
- Ослабьте гайку ролика, придется держать обойму ключом. Вращая потом этот ключ, обойму можно проворачивать.
- Зажмите гайку у ролика. Проверить качество натяжения следует только на длинном участке между шкивами. Если при надавливании в этом месте на ремень, он прогибается не больше чем на 10 миллиметров, натяжение подходящее.
- Если на вашей Ладе стоит гидроусилитель, следует натянуть его чуть сильнее. Если вы натянете его недостаточно сильно, он будет очевидно свистеть, этот недостаток легко улавливается на слух. Тогда подтяните его чуть сильнее. Если же слышится не свист, а гул, ремень наоборот необходимо приспустить.
На Приоре в обычном сервисе поменять только ремень может стоить от 300 рублей (не считая расходников). Если генератор с роликами или навесной, то цена существенно возрастет до полутора тысяч рублей. Не стоит забывать чек на оказанные услуги, гарантия на проведенные работы должна быть не менее полугода, если ремень испортится по причине некачественной установки или натяжения, нужно требовать замену за счет сервиса.
Как часто нужно менять ремень привода вспомогательных агрегатов?
При сильном натяжении ремня генератора, ремень еще быстрее изнашивается, чем при слабом. Ремень то ладно, износится, заменил, но перетянутый ремень еще сильнее изнашивает подшипники коленвала и вала генератора. Срок службы ремня при этом никак не дотянет до заявленного. У каждой марки и модели автомобиля свое значения оптимального натяжения генераторного ремня. В инструкции по ремонту и эксплуатации определенной машины можно найти информацию, с каким значением делать правильную натяжку. Мануалов полно в электронном виде, у кого нет книги.
Регулировка натяжителя может быть выполнена в гаражных условиях. Есть несколько способов натяжки, разберем подробно каждый из них.
Сообщество, посвященное специалистам сферы ИТ, занимающимся поддержкой сетевой и серверной инфраструктуры, технической поддержкой пользователей, а также всем тем, кто им сочувствует и понимает.
Не все водители знают, когда именно ремень генератора ослаблен, и какие признаки на это указывают. Главный признак ослабленного ремня генератора — это . Лучше всего он слышится в момент старта двигателя, а также при наборе оборотов.
Однако если владелец автомобиля умеет самостоятельно снять и поставить ремень на машину в рамках проверки, проблемы в том, как заменить ремень генератора, не возникнет. Что же касается новичков, которые ни разу не снимали ремень, в данном случае необходимо отдельно изучить вопрос его замены с учетом особенностей авто конкретной модели и марки.
Проверять и при необходимости регулировать натяжение ремня генератора следует через каждые пятнадцать, а еще лучше через каждые десять тысяч километров пробега автомобиля. Внеплановую регулировку надо проводить в том случае, если стал слышен свист, о котором говорилось выше.
Каждый автолюбитель в курсе, что правильная сила натяжения ремня генератора благоприятно влияет на срок службы его подшипников, его самого, аккумуляторной батареи и водяного насоса.
Многие автолюбители считают, что свист ремня генератора появляется только из-за его изношенности или провисания, но это не совсем так. Далеко не всегда можно устранить свист заменой старого ремня на новый или его «подтяжкой». Зачастую причины свиста могут быть неочевидны.
Многие наверное слышали свит из под капота автомобиля. Это как раз тот самый звук, который издает проскальзывающий по пазам шкивов ремень генератора. Некоторые автомобили оповестят автомобиля сигналами на панели приборов, например, может загореться лампочка разряженного аккумулятора.
Если этот элемент натянут плохо, то значительно снижается коэффициент полезного действия автомобильного генерирующего устройства, так как оно не может вырабатывать зарядный ток требуемой силы. В этой статье мы расскажем, как проверить показатель натяжения, отрегулировать, подтянуть и заменить такую деталь самостоятельно в собственном гараже.
Для правильного подбора продукции компания Bosch рекомендует пользоваться единым онлайн-каталогом запчастей Bosch Automotive Catalog, где подходящие компоненты можно подобрать по марке, модели, году выпуска и модификации автомобиля.
В данной статье мы расскажем о том, почему свистит ремень генератора, что делать в таких случаях, и как устранить свист приводного ремня самому.
Это поможет избежать проблем, связанных с дальнейшей эксплуатацией генератора, получить определенные гарантии качества ремонта.
Если натяжка ремешка не позволяет обеспечить нормальной работы, то деталь подлежит замене. Запрещается устанавливать проставки под ролики натяжения, которые позволят выбрать излишнюю длину ремня.
При загрязнении ремня маслом можно попытаться произвести очистку, предварительно ослабив натяжение и сняв его со шкивов.
Если на поверхности ремня нет трещин и надрывов, то его можно попробовать натянуть. Подобная процедура актуальна для машин российского производства и иномарок, оснащенных механическим ручным натяжителем, которым часто является сам генератор. Ремень натягивается до момента прекращения проскальзывания по шкивам.
Даже саму передачу теперь стали называть клиноременной. Ремень приобрел форму трапеции в сечении и стал меньше проскальзывать и гораздо сильнее прижиматься к шкиву. Именно с этого момента ременная передача плотно вошла в конструкцию автомобиля.Ленточные ремни не исчезли совсем, их стали применять там, где требуются высокие скорости.
Возможные неисправности в приводе электрогенератора и способы их устранения
Неисправности в ременном приводе электрогенератора в процессе эксплуатации могут проявляться по разному:
- это может быть свист со стороны расположения привода;
- это слабое напряжение генератора, по причине слабого натяжения и периодического проскальзывания ременной передачи. Проскальзывание может происходить и при нормальном, штатном натяжении ремня по причине попадания воды, охлаждающей жидкости или масла на рабочие элементы привода;
- не менее опасно для двигателя и слишком сильное натяжение в приводе. Из-за излишне больших нагрузок возможно разрушение подшипников (как поменять подшипник на генераторе ВАЗ 2114?), шестерен или повреждение валов, а также может произойти порыв ремня. В этом случае дальнейшее движение будет невозможно до замены его на новый, рабочий. Самая худшая ситуация — это когда порыв происходит на трассе, в безлюдном месте. Шоферская практика говорит о том, что это происходит не так уж редко.
Поскольку состояние ременной передачи генератора это жизненно важная проблема, то контроль за ней входит в обязанности водителя. Проверяется ремень достаточно просто — необходимо простым нажатием на него с усилием в 10 кг проверить прогиб. Для электрогенератора марки 9402.3701 он должен быть в пределах 0,6 — 0,9 см, для марки 37.3701 — 1,0 — 1,5 см. Кроме того, необходимо проверять чистоту всех элементов привода.
Если водитель слышит, что свистит ремень генератора, то в обязательном порядке, сразу же надо проверить состояние ременной передачи. Дело в том, что если ремень реально ослаблен, то он может на больших оборотах перекрутиться и порваться.
В том случае, если при контроле установлено, что есть ослабление, то нужно натянуть ремень генератора. Для этого требуется выполнить ряд несложных действий и ключи на «10» и на «13».
- Установить автомобиль на ровной площадке и поставить его на скорость и ручной тормоз.
- Открыть капот и перед тем, как натянуть ремень генератора на ВАЗ 2114, с помощью ключа на «13» ослабить гайку закрепляющую корпус генератора на регулировочной рейке.
Ослабление нижнего болта генератора ВАЗ 2114
Используя ключ на «10» закручивать регулировочный винт механизма натяжителя, при этом корпус электрогенератора должен смещаться по рейке в сторону передка машины.
- В процессе вращения винта натяжителя надо контролировать прогиб ремня. После того, как он будет в пределах нормы для установленного на машине типа электрогенератора, требуется ключом на «13» крепко затянуть гайку на регулировочной рейке.
- Как только гайка крепления будет затянута необходимо два раза рукой провернуть коленвал и снова проверить прогиб. Если он окажется в пределах нормы, то, запустив двигатель, надо проверить работу ременного привода в рабочем режиме. При этой проверке не должно быть никакого постороннего шума, ремень должен вращаться не изгибаясь и не смещаясь в сторону.
